巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。

在液体流动过程中，非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

一、材质类型：玻璃钢、PVC、不锈钢、铝合金。

流量越大，相应增加壁厚。

二、选型注意事项：
1. 巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。

2. 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

3. 巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹没度。

4. 巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡降形成的冲力。

（参见下图）
5. 巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使水流全部流经巴歇尔槽的计量部位。

巴歇尔槽的计量部位是槽内喉道段。

说明：以下图形仅供参考，具体尺寸按照表格中的1-15号标准型制作。

有特殊要求请订货时说明。

三、常用型号规格明渠流量计安装尺寸：（单位：mm）
巴歇尔槽制作完成成品尺寸：。

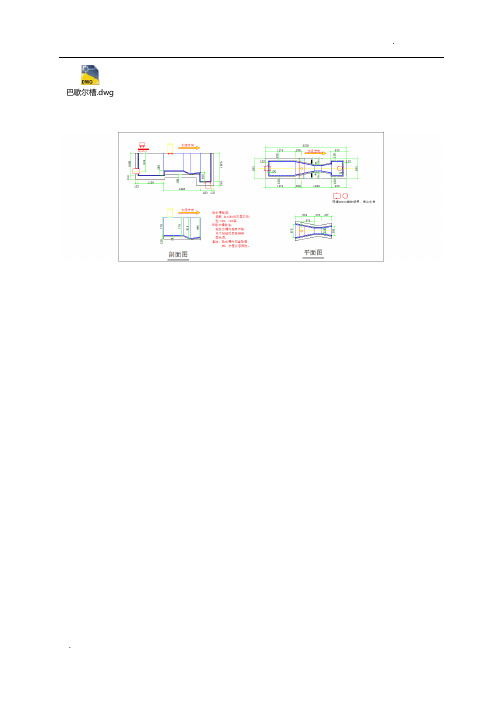

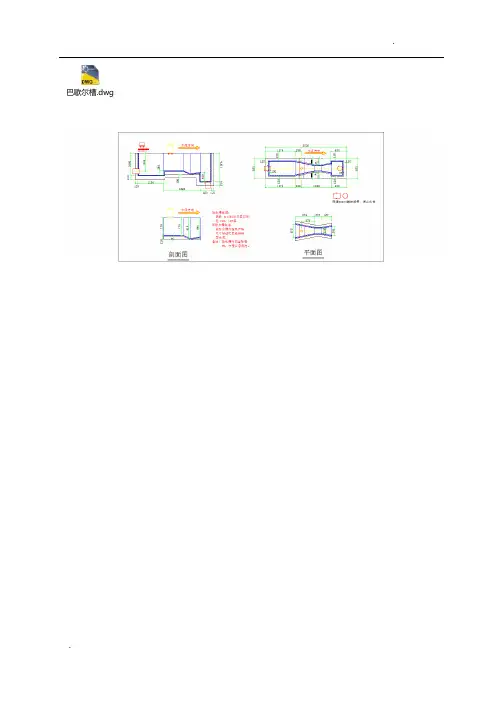

巴歇尔槽.dwg

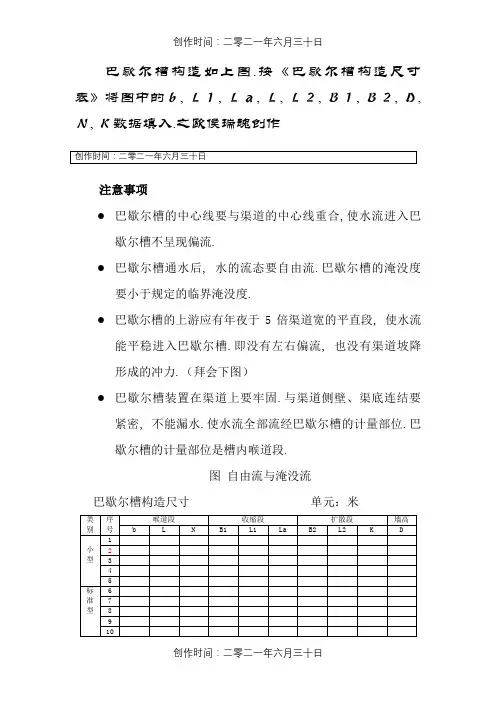

巴歇尔槽构造如上图。

按《巴歇尔槽构造尺寸表》将图中的ｂ，Ｌ１，Ｌａ，Ｌ，Ｌ２，Ｂ１，Ｂ２，Ｄ，Ｎ，Ｋ数据填入。

注意事项
●巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

●巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹
没度。

●巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡降形成的冲力。

（参见下图）
●巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使
巴歇尔槽的水位-流量关系如“巴歇尔槽参数”表所示。

喉道宽“b”为0.051，0.076，0.152，0.228，0.3米巴歇尔槽水位流量对应表如下：。

巴歇尔槽构造图(附有CAD图)
巴歇尔槽.dwg
巴歇尔槽构造如上图。

按《巴歇尔槽构造尺寸表》将图中的ｂ，Ｌ１，Ｌａ，Ｌ，Ｌ２，Ｂ１，Ｂ２，Ｄ，Ｎ，Ｋ数据填入。

注意事项
●巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

●巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹
没度。

●巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡降形成的冲力。

（参见下图）
●巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使
巴歇尔槽的水位-流量关系如“巴歇尔槽参数”表所示。

喉道宽“b”为0.051，0.076，0.152，0.228，0.3米巴歇尔槽水位流量对应表如下：。

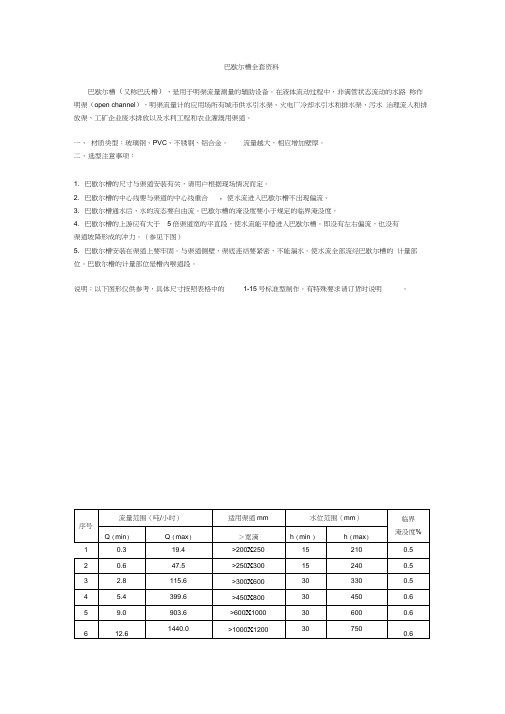

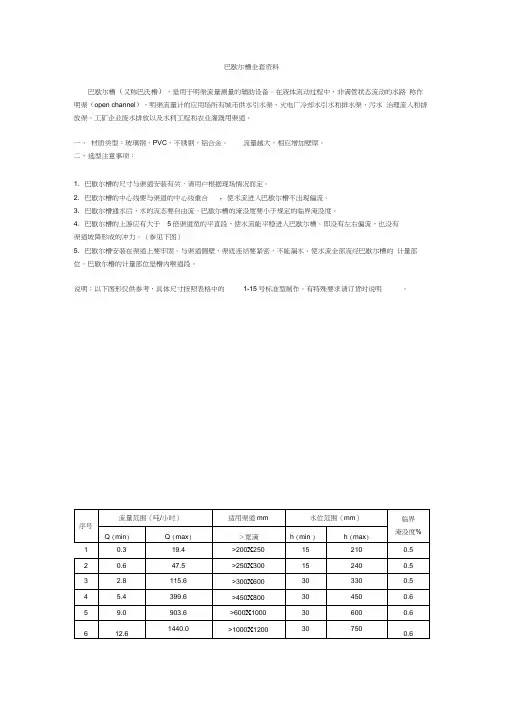

巴歇尔槽全套资料巴歇尔槽全套资料巴歇尔槽（又称巴氏槽），是用于明渠流量测量的辅助设备。

在液体流动过程中，非满管状态流动的水路称作明渠（open channel），明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

一、材质类型：玻璃钢、PVC、不锈钢、铝合金。

流量越大，相应增加壁厚。

二、选型注意事项：1.巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。

2.巴歇尔槽的中心线要与渠道的中心线重合，使水流进入巴歇尔槽不岀现偏流。

3.巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹没度。

4.巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡降形成的冲力。

（参见下图）5.巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使水流全部流经巴歇尔槽的计量部位。

巴歇尔槽的计量部位是槽内喉道段。

说明：以下图形仅供参考，具体尺寸按照表格中的1-15号标准型制作。

有特殊要求请订货时说明。

水流方向■ •收缩段口喉道段L扩展段L2尺寸单位：mm三、常用型号规格明渠流量计安装尺寸：（单位：）四、安装步骤：大多数情况下，超声波明渠流量计的计量槽选用巴歇尔槽，他的安装分为以下 几个步骤：1、明渠土建安装准备在安装前首先察看地形，进水口必须高于出水口，确保有水位差 ，出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。

巴歇尔计量槽模拟图水位零点N+50说明：图示巴歇尔槽用玻璃钢制做； 内尺寸要准确； 内表面要光滑、平整； 壁厚要大于8mm 上部探头支架如跨度太大，设法 增加强度；j 尺寸与在渠道上安装有关，根据现场 情况确定。

brLaLL2rB2DNr Kj探头支架400DD=80水流方向La50B2j4个D=8^头安装孔，均布在D=11O 圆收缩段L1 喉道段L 扩散段L2尺寸单位：mm2、将巴歇尔槽放入明渠中要求：(1 )巴歇尔槽下游排放口有水位差，泄水畅通，如水位差不够，应垫高巴歇尔槽，增加水位差。

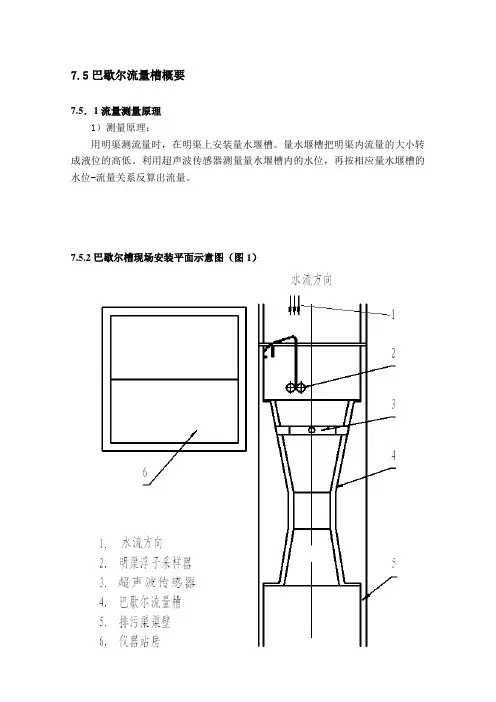

7.5巴歇尔流量槽概要7.5．1流量测量原理1）测量原理：用明渠测流量时，在明渠上安装量水堰槽。

量水堰槽把明渠内流量的大小转成液位的高低。

利用超声波传感器测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。

7.5.2巴歇尔槽现场安装平面示意图（图1）XH9005-B型COD在线监测仪7.5.3 巴歇尔槽构造（图2）7.5.4巴歇尔槽构造尺寸（表一）5）巴歇尔槽水位-流量公式（表2）1) 根据本企业最大瞬时排水量查“表2”，确定需要选择的流量槽“序号”。

2) 根据所查到的槽号，按槽的最大宽度---“表1”中的“B1”规范排放的渠宽，既排水渠的宽度不能小于“B1”。

3) 量水堰槽的中心线要与渠道的中心线重合,使水流进入量水堰槽不出现偏流。

4) 量水堰槽通水后，水的流态要自由流。

临界淹没度可在表2查得。

既要求流量槽后的排水要通畅。

5) 量水堰槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入量水堰槽。

即没有左右偏流，也没有渠道坡降形成的冲力。

6) 量水堰槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使水流全部流经量水堰槽的计量部位，量水槽的计量部位是槽内喉道段。

7) 巴歇尔槽水位观测点在距喉道2/3收缩段长位置(图2的La)。

8) 巴歇尔槽安装时应保证图2中水位零点处于水平状态。

9) 浮子采样器可根据现场情况安装的流量槽的上游或下游。

7.7需用户提前准备的物品1）必备：蒸馏水50L，分析纯硫酸3000ml，5000ml大烧杯，玻璃棒500mm。

2）应备：刻度吸管10ml、5ml各一只，吸耳球一只，1000ml、250ml量筒各一只，、洗瓶各一个，容量瓶100ml需4个，防酸手套一付。

8.现场操作8.1准备工作1）整机检查开机前对照产品装箱单检查各部件及配件是否完好、齐全。

如损坏或短缺，应及时修复或更换。

注：不允许带电拆装设备。

2）检查各管路连接是否正确，连接是否可靠，管材是否与要求相符（注意区分氟胶管和硅胶管两种材质）。

巴歇尔槽非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

我公司专业生产与明渠流量计配套使用的各种规格的量水堰槽（巴歇尔槽）、堰板（三角堰，矩形堰）。

用途与明渠流量计(WL-1A 型超声波明渠流量计)配合使用，把明渠内流量的大小转成液位的高低。

测量明渠内水的流量。

如灌渠、污水沟、城市下水道的流量。

材质玻璃纤维不饱和聚酯复合材料（玻璃钢）。

测量范围流量范围:10升/秒～10立方米/秒(由配用巴歇尔槽的规格决定)典型案例•为六盘水污水厂生产加工B1800型巴歇尔槽，最大流量达到10000立方米/小时•为青岛麦岛污水处理厂加工B600型巴歇尔槽，流量达到3300立方米/小时•为北京密云环保局、云南文山州环保局、包头市环保局、大连市环保局、天津环保局、武汉环保局、山西运城环保局等下属的一百多家企业提供了各种规格（B51、B76、B152、B228、B250、B600、B1500、B1800）的堰槽、堰板(巴歇尔槽和三角堰、矩形堰).注意事项•巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

•巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹没度。

•巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡降形成的冲力。

（参见下图）•巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使水流全部流经巴歇尔槽的计量部位。

巴歇尔槽的计量部位是槽内喉道段。

巴歇尔槽构造图类别序号喉道段收缩段扩散段墙高b L N B1 L1 La B2 L2 K D小型1 0.025 0.076 0.029 0.167 0.356 0.237 0.093 0.203 0.019 0.232 0.051 0.114 0.043 0.214 0.406 0.271 0135 0.254 0.022 0.263 0.076 0.152 0.057 0.259 0.457 0.305 0.178 0.305 0.025 0.464 0.152 0.305 0.114 0.400 0.610 0.407 0.394 0.610 0.076 0.615 0.228 0.305 0.114 0.575 0.864 0.576 0.381 0.457 0.076 0.77标准型6 0.25 0.60 0.23 0.78 1.325 0.883 0.55 0.92 0.08 0.807 0.30 0.60 0.23 0.84 1.350 0.902 0.60 0.92 0.08 0.958 0.45 0.60 0.23 1.02 1.425 0.948 0.75 0.92 0.08 0.959 0.60 0.60 0.23 1.20 1.500 1.0 0.90 0.92 0.08 0.9510 0.75 0.60 0.23 1.38 1.575 1.053 1.05 0.92 0.08 0.9511 0.90 0.60 0.23 1.56 1.650 1.099 1.20 0.92 0.08 0.95（30000*1000）/（24*3600）=347选7号或者8号槽（15000*1000）/（24*3600）=173选5号Welcome To Download欢迎您的下载，资料仅供参考！。

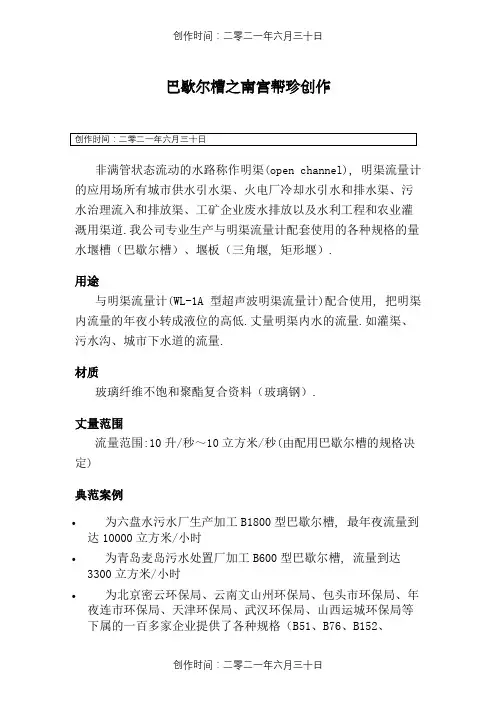

巴歇尔槽之南宫帮珍创作

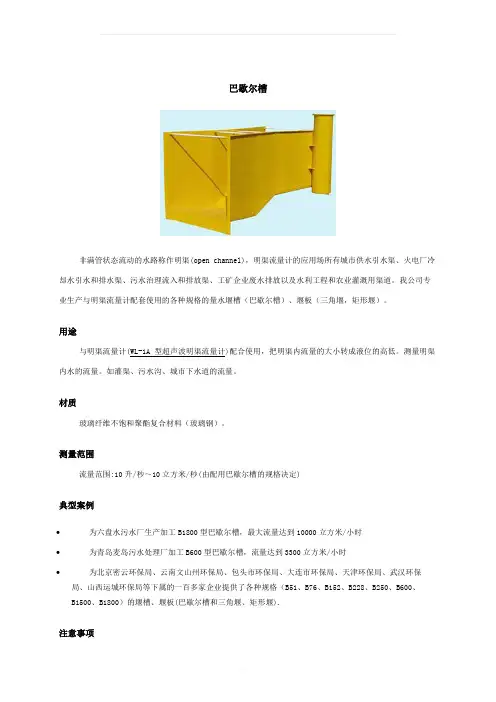

非满管状态流动的水路称作明渠(open channel), 明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道.我公司专业生产与明渠流量计配套使用的各种规格的量水堰槽（巴歇尔槽）、堰板（三角堰, 矩形堰）.
用途
与明渠流量计(WL-1A 型超声波明渠流量计)配合使用, 把明渠内流量的年夜小转成液位的高低.丈量明渠内水的流量.如灌渠、污水沟、城市下水道的流量.
材质
玻璃纤维不饱和聚酯复合资料（玻璃钢）.
丈量范围
流量范围:10升/秒～10立方米/秒(由配用巴歇尔槽的规格决定)
典范案例
•为六盘水污水厂生产加工B1800型巴歇尔槽, 最年夜流量到达10000立方米/小时
•为青岛麦岛污水处置厂加工B600型巴歇尔槽, 流量到达3300立方米/小时
•为北京密云环保局、云南文山州环保局、包头市环保局、年夜连市环保局、天津环保局、武汉环保局、山西运城环保局等下属的一百多家企业提供了各种规格（B51、B76、B152、
B228、B250、B600、B1500、B1800）的堰槽、堰板(巴歇尔槽和三角堰、矩形堰).
注意事项
•巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不呈现偏流.
•巴歇尔槽通水后, 水的流态要自由流.巴歇尔槽的淹没度要小于规定的临界淹没度.
•巴歇尔槽的上游应有年夜于5倍渠道宽的平直段, 使水流能平稳进入巴歇尔槽.即没有左右偏流, 也没有渠道坡降形成的冲力.（拜会下图）
•巴歇尔槽装置在渠道上要牢固.与渠道侧壁、渠底连结要紧密, 不能漏水.使水流全部流经巴歇尔槽的计量部位.巴歇尔槽的计量部位是槽内喉道段.
巴歇尔槽构造图
（。

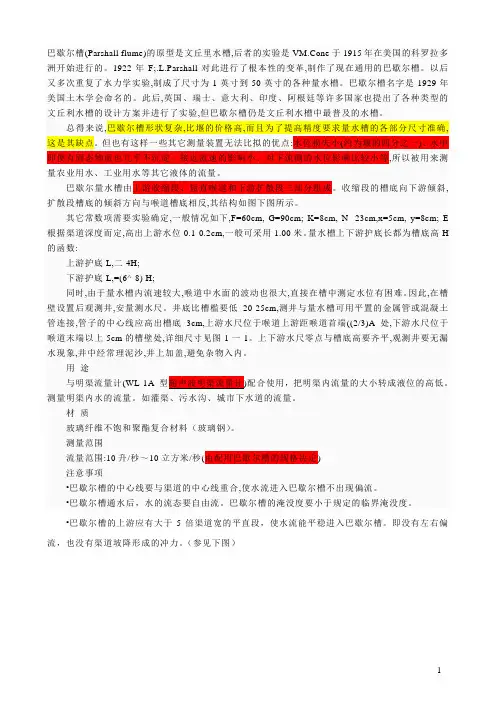

巴歇尔槽(Parshall flume)的原型是文丘里水槽,后者的实验是VM.Cone于1915年在美国的科罗拉多洲开始进行的。

1922年F;.L.Parshall对此进行了根本性的变革,制作了现在通用的巴歇尔槽。

以后又多次重复了水力学实验,制成了尺寸为1英寸到50英寸的各种量水槽。

巴歇尔槽名字是1929年美国土木学会命名的。

此后,英国、瑞士、意大利、印度、阿根廷等许多国家也提出了各种类型的文丘利水槽的设计方案并进行了实验,但巴歇尔槽仍是文丘利水槽中最普及的水槽。

总得来说,巴歇尔槽形状复杂,比堰的价格高,而且为了提高精度要求量水槽的各部分尺寸准确,这是其缺点。

但也有这样一些其它测量装置无法比拟的优点:水位损失小(约为堰的四分之一)、水中即使有固态物质也几乎不沉淀、接近流速的影响小、对下流侧的水位影响比较小等,所以被用来测量农业用水、工业用水等其它液体的流量。

巴歇尔量水槽由上游收缩段、短直喉道和下游扩散段三部分组成。

收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反,其结构如图下图所示。

其它常数项需要实验确定,一般情况如下,F=60cm, G=90cm; K=8cm, N--23cm,x=5cm, y=8cm; E 根据渠道深度而定,高出上游水位0.1-0.2cm,一般可采用1.00米。

量水槽上下游护底长都为槽底高H 的函数:上游护底L,二4H;下游护底L,=(6^-8) H;同时,由于量水槽内流速较大,喉道中水面的波动也很大,直接在槽中测定水位有困难。

因此,在槽壁设置后观测井,安量测水尺。

井底比槽槛要低20-25cm,测井与量水槽可用平置的金属管或混凝土管连接,管子的中心线应高出槽底3cm,上游水尺位于喉道上游距喉道首端((2/3)A处,下游水尺位于喉道末端以上5cm的槽壁处,详细尺寸见图1一1。

上下游水尺零点与槽底高要齐平,观测井要无漏水现象,井中经常理泥沙,井上加盖,避免杂物入内。

用途与明渠流量计(WL-1A 型超声波明渠流量计)配合使用，把明渠内流量的大小转成液位的高低。

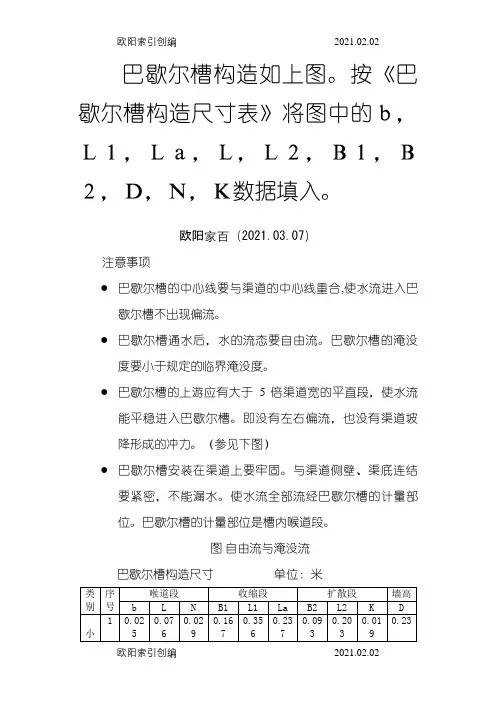

巴歇尔槽构造如上图。

按《巴歇尔槽构造尺寸表》将图中的ｂ，Ｌ１，Ｌａ，Ｌ，Ｌ２，Ｂ１，Ｂ２，Ｄ，Ｎ，Ｋ数据填入。

欧阳家百（2021.03.07）
注意事项
●巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴
歇尔槽不出现偏流。

●巴歇尔槽通水后，水的流态要自由流。

巴歇尔槽的淹没
度要小于规定的临界淹没度。

●巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流
能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡
降形成的冲力。

（参见下图）
●巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结
要紧密，不能漏水。

使水流全部流经巴歇尔槽的计量部
位。

巴歇尔槽的计量部位是槽内喉道段。

图自由流与淹没流
巴歇尔槽构造尺寸单位：米
巴歇尔槽参数
巴歇尔槽的水位流量关系如“巴歇尔槽参数”表所示。

喉道宽“b”为0.051，0.076，0.152，0.228，0.3米巴歇尔槽水位流量对应表如下：
0.051米喉道巴歇尔槽水位流量对应表水位单位：米流量单位：升/秒
0.076米喉道巴歇尔槽水位流量对应表水位单位：米流量单位：升/秒
0.152米喉道巴歇尔槽水位流量对应表水位单位：米流量单位：升/秒
0.228米喉道巴歇尔槽水位流量对应表水位单位：米流量单位：升/秒
0.300米喉道巴歇尔槽水位流量对应表水位单位：米流量单
位：升/秒。
