振冲碎石桩施工工艺

振冲碎石桩方案振冲碎石桩是一种新兴的地基加固技术，主要是针对软土地基等地质条件不良的情况下采用，可以有效地提高地基的承载力和稳定性。

该技术已被广泛应用于建筑、桥梁、隧道、码头等领域，取得了良好的效果。

下面将对振冲碎石桩的方案进行详细介绍。

一、振冲碎石桩的基本原理振冲碎石桩是一种通过高频振动器和特殊工具，将破碎钻头逐渐推进地下，同时将破碎钻头周围土壤剪切、挤压和摩擦，使土壤变形、密实和加固的技术。

其基本原理是通过高频振动器振动起动破碎钻头，并以一定速度推进深入地下，振动过程中，破碎钻头产生的振动波传导到周边土体中，以逐层递进的方式将土体破碎、压实、加固。

破碎后的土体与位于破碎钻头周围的碎石骨料自然混合，形成一根密实的碎石桩，从而提高地基的承载力和稳定性。

二、振冲碎石桩的施工工艺振冲碎石桩的施工工艺包括以下步骤：1、现场实地勘测：在实施振冲碎石桩之前，需要先进行现场实地勘测，确定振冲碎石桩的施工位置、数量和尺寸，以及周围土壤的性质等。

2、现场准备：准备施工所需的设备和材料，包括振动器、破碎钻头、钢管、碎石骨料、水泥、砂浆等。

3、孔洞钻探：根据设计要求，在施工位置下方采用孔洞钻探设备进行钻探，直到达到设计要求的深度和直径，并同时进行取土和标识。

4、破碎钻头安装：将破碎钻头安装在振动器上，逐渐将振动器伸入孔洞中，直到破碎钻头接触土体。

5、振动施工：通过调节振动器的功率和频率，将破碎钻头逐层递进，进行振动破碎和碾压，同时，将碎石骨料不断加入到孔洞中，以形成碎石桩。

6、洞口处理：施工完成后，需要进行孔洞内部的处理，主要包括补充一定量的水泥和砂浆，加强碎石桩的稳定性和密实度。

7、验收和测试：施工完成后，需要进行验收和测试，主要包括检查碎石桩的深度、直径和密实度等，以确保施工质量符合设计要求。

三、振冲碎石桩的优点和适用范围1、增强地基承载力：振冲碎石桩可以将原有的松散土层破碎、压实和加固，从而增强地基的承载能力，减小地基沉降。

振冲碎石桩施工工艺振冲碎石桩施工工艺是一种在建筑物基础施工时，利用振动冲击力将大块石料进行破碎后，再将碎石充填在桩中形成桩体的施工方法。

下面就来详细介绍振冲碎石桩施工工艺的具体步骤。

第一步：准备碎石料。

要使碎石料桩施工工艺能够顺利进行，首先应该准备好需要用于施工的碎石料，碎石料的质量应满足设计要求，尤其是其粒径，需要符合规定的等级标准，以确保最终施工质量。

第二步：桩基准备。

在施工前，要先进行桩基的准备工作，一般采用钻孔桩或者挖坑桩的方式，按照设计要求准备好桩基，然后对桩基进行注浆固结，确保桩基的稳定性。

第三步：安装碎石桩机。

安装碎石桩机是振冲碎石桩施工工艺的关键步骤，桩机的安装必须按照设计要求进行，确保桩机的安装稳定可靠，并且正确地安装在桩基上，以便施工时能够正确开展。

第四步：碎石料的投放。

将碎石料投入桩基中，投放时要根据施工计划和设计要求，按层投放，保证投放的碎石料质量达到设计要求。

第五步：振冲碎石。

振冲碎石是振冲碎石桩施工工艺的关键环节，这一步骤应该由经验丰富的技术人员来操作，以保证碎石的粒径和投放量符合设计要求。

第六步：装置护筒。

在施工护筒安装时，应遵循设计要求，将护筒安装在桩体内部，以保护桩体不受外界破坏，以确保桩体的安全性。

第七步：安装锚杆。

在安装锚杆时，也要按照设计要求，安装符合规定的高强度锚杆，以确保桩体的稳定性。

第八步：施工质量检查。

在施工完成后，应对桩体进行检查，以确保其施工质量符合设计要求，包括桩体的竖向排列、碎石的粒径、护筒的完整性、锚杆的安装等等。

以上就是振冲碎石桩施工工艺的具体步骤，这种施工工艺的优势在于投放的碎石料粒径细，质量更优，且施工速度快，且投放量大，使桩体更稳定，更有利于桩体的安全性。

振冲碎石桩施工工艺碎石桩工艺是桩基工程中重要的一种施工方法，它可以用于路基、围堰、水库、隧道和渠道等深基础的建设以及重要大型工程的施工。

碎石桩是碎石堆积的桩，碎石高度和桩的形状有很大的变化。

本文将讨论振冲碎石桩施工工艺。

振冲碎石桩施工工艺主要有两种：钻孔碎石桩和自然碎石桩。

1、钻孔碎石桩施工工艺钻孔碎石桩是将锤头钻入地下岩石之中，然后将破碎的石块填入钻孔形成的碎石桩。

施工过程应遵循一定的工艺规程，包括准备活动，开槽，钻孔，装设膨胀螺栓，放碎石，压实，检查，完善等内容。

（1）准备活动：准备施工设备、碎石材料和其他施工需要的物料等，检查施工现场环境，检测地基和桩基强度，摸清地基质量和结构构造等。

（2）开槽：用开槽机挖掘桩口，桩口宽度为支撑桩深度的1-1.5倍，桩口深度一般为支撑桩的2-2.5倍。

（3）钻孔：使用机动抽土机钻孔，控制钻孔深度，确保桩深度。

（4）装设膨胀螺栓：在钻孔中装设膨胀螺栓，用来固定碎石桩，使整个碎石桩固定在桩口。

（5）砌碎石：将碎石料砌入到钻孔中，直到填满钻孔，再次压实，以确保完整性。

（6）压实：采用摩擦桩机或振动桩机压实碎石桩，使其牢固固定。

（7）检查：完成振冲碎石桩施工后，应对碎石桩的深度、质量和承载能力进行检查。

（8）完善：为了防止地基在施工过程中受到潮水和其他因素的损坏，在完成振冲碎石桩施工后，应对碎石桩周围的土壤进行完善，以确保碎石桩的质量和使用寿命。

2、自然碎石桩施工工艺自然碎石桩是由破碎的石块自然砌筑的桩，用于围堰、水库和河岸等深基础的建设。

施工过程应遵循一定的工艺规程，包括挖槽，放入石块，检查，压实，膨胀螺栓处理，表面完善等内容。

（1）挖槽：用开槽机挖槽，桩口宽度为支撑桩深度的1-1.5倍，桩口深度为支撑桩的2-2.5倍。

（2）放入石块：将碎石块放入桩口，经常用搅拌机将石块搅拌混合，使石块之间产生粘结作用，以增强碎石桩的整体稳定性。

（3）检查：放置石块后，应检查碎石桩的深度、桩身的完整性和石块的整齐性等；（4）压实：用振动桩机将碎石桩压实，使其与桩口结合牢固，以确保桩的位置稳定。

振冲碎石桩定额振冲碎石桩定额是指在土木工程施工中，通过振动设备将预制的混凝土桩插入地下，以实现地基加固或建筑物支撑的一种施工方法。

本文将从振冲碎石桩的定义、施工原理、施工工艺和注意事项等方面进行详细介绍。

一、振冲碎石桩的定义振冲碎石桩是一种以振动力为主要作用方式的桩基施工方法。

其施工原理是通过振动设备（如振动锤、振动钻等）施加振动力，使桩身在地下逐渐插入土层，并通过振动力的作用将土层内的颗粒破碎排除，从而形成一个稠密的桩体。

二、振冲碎石桩的施工原理振冲碎石桩的施工原理是利用振动力将桩体逐渐插入地下，并通过振动力的作用将土层内的颗粒破碎排除，从而形成一个稠密的桩体。

当振动设备施加振动力时，桩身在土层中逐渐下沉，同时土层内的颗粒会受到振动力的作用而破碎，随后被排除出桩孔，形成一个稠密的桩体。

三、振冲碎石桩的施工工艺振冲碎石桩的施工工艺主要包括以下几个步骤：1. 前期准备：包括施工方案设计、施工设备准备、施工现场布置等。

2. 定位和测量：确定桩基的位置和高程，并进行测量和标志。

3. 钻孔：使用振动钻等设备进行钻孔，直至到达设计要求的孔深。

4. 安装钢筋笼：在钻孔中安装预制的钢筋笼，确保钢筋笼的垂直度和位置准确。

5. 振冲碎石：使用振冲设备，施加振动力将桩体逐渐插入土层，并通过振动力的作用将土层内的颗粒破碎排除。

6. 检查和验收：对施工质量进行检查和验收，确保施工符合规范要求。

四、振冲碎石桩的注意事项1. 施工设备应选择合适的型号和规格，确保施工质量。

2. 施工过程中应注意对周边环境的保护，尽量减少对周围建筑物和地下管线的影响。

3. 桩基的设计和施工应符合相关规范和标准，确保桩基的稳定性和承载力。

4. 施工过程中应及时记录施工参数和质量控制数据，以便后续的检查和评估。

5. 施工现场应保持整洁和安全，确保施工人员的安全。

振冲碎石桩是一种以振动力为主要作用方式的桩基施工方法。

其施工原理是通过振动设备施加振动力，将桩体逐渐插入地下，并通过振动力的作用将土层内的颗粒破碎排除，从而形成一个稠密的桩体。

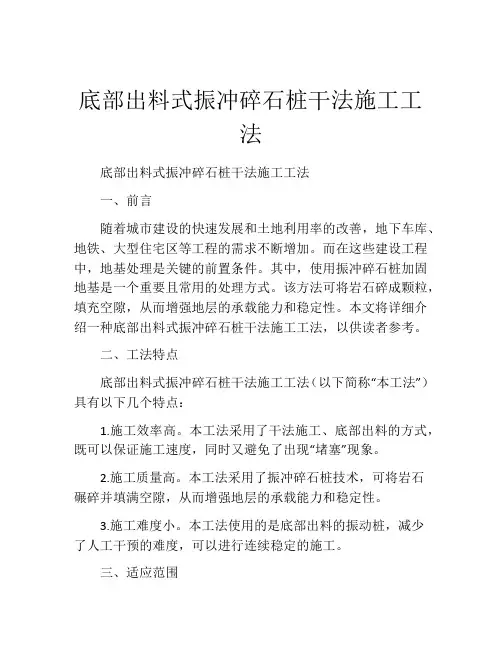

底部出料式振冲碎石桩干法施工工法底部出料式振冲碎石桩干法施工工法一、前言随着城市建设的快速发展和土地利用率的改善，地下车库、地铁、大型住宅区等工程的需求不断增加。

而在这些建设工程中，地基处理是关键的前置条件。

其中，使用振冲碎石桩加固地基是一个重要且常用的处理方式。

该方法可将岩石碎成颗粒，填充空隙，从而增强地层的承载能力和稳定性。

本文将详细介绍一种底部出料式振冲碎石桩干法施工工法，以供读者参考。

二、工法特点底部出料式振冲碎石桩干法施工工法（以下简称“本工法”）具有以下几个特点：1.施工效率高。

本工法采用了干法施工、底部出料的方式，既可以保证施工速度，同时又避免了出现“堵塞”现象。

2.施工质量高。

本工法采用了振冲碎石桩技术，可将岩石碾碎并填满空隙，从而增强地层的承载能力和稳定性。

3.施工难度小。

本工法使用的是底部出料的振动桩，减少了人工干预的难度，可以进行连续稳定的施工。

三、适应范围本工法适用于地基处理工程中，尤其是在沉降区、软黏土层、弱破碎岩等地质条件下的地基处理。

同时，该工法适用于各种地灾修复、机场、码头、大型住宅区、厂房、车库等建设工程，以及沥青路面的翻修和改造。

四、工艺原理本工法以干法施工为基础，采用底部出料方式施工。

施工前首先找到施工地点的基础情况，通过现场勘探、司钻、触探以及常规进行的实验等手段，对施工地点的地理结构、土层、岩层、地下水位等进行分析并制定施工方案。

在施工过程中，通过底部出料的方式控制桩深度和桩孔内部的振动范围。

同时，为了提高施工质量，在振冲碎石桩中添加适量的水混合剂，从而降低碾压阻力，使碾压效果更为明显。

五、施工工艺（1）施工前准备先对施工场地进行评估，确定地基的堆载能力、土壤及岩层等。

制定相关施工方案及参数，安排好劳动人员和机械设备。

（2）施工机具配置本工法主要包括振动机、碾压机、桩头式平板夹、底部出料式振动桩等。

其中，振动机主要用于辅助振动碾压机进行施工，桩头式平板夹和底部出料式振动桩用于振动碾压悬挂在振动机上进行下放和反复碾压。

振冲碎石桩施工工法1. 前言振冲法，又称振动水冲法。

是以起重机吊起振冲器，启动潜水电机带动偏心块，使振动器产生高额振动，同时启动水泵，通过喷嘴喷射高压水流，在边振边冲的共同作用下，将振冲器沉到土中的预定深度，经清孔后，从地面向孔内逐段填入碎石、卵石等填料，使在振动作用下被挤密实，达到要求的密实度后即可提升振动器。

如此重复填料和振密，直至地面，在地基中形成一个大直径的密实桩体与原地基构成的复合地基，从而提高地基的承载力，减少沉降和不均匀沉降，是一种快速、经济有效的地基加固方法。

2. 工法特点2.1机具设备简单，仅需一台吊车，一个振冲器；2.2节约三材、就地取材，可采用碎石、卵石、砂或矿渣等作填料；2.3用料具有良好的透水性可加速地基固结，振冲过程中的预震效应，可增加地基抗液化能力；2.4加固速度快，节约投资。

3. 适用范围振冲碎石桩适用于处理砂土和粉土等地基，最适宜水利工程施工，以及工民建工程中水位较高且对承载力要求较低的工程。

4. 工艺原理采用潜水电机带动偏心块，使振动器产生高额振动，同时启动水泵，通过喷嘴喷射高压水流，在边振边冲的共同作用下，将振冲器沉到土中的预定深度，经清孔后，从地面向孔内逐段填人碎石、卵石等填料，使在振动作用下被挤密实，达到要求的密实度后即可提升振动器。

5. 施工工艺及操作要点5.1 工艺流程工艺流程见图5.1-1振冲碎石桩施工工艺流程图。

图5.1-1振冲碎石桩施工工艺流程图5.2 施工参数 5.2.1 机械选型振冲器、起重机和水泵。

振冲器采用ZQC —30，ZCQ·75型振冲器；操作振冲器的起重设备可采用8—10t 履带式起重机、汽车吊等。

水泵为高压清水泵，要求水压力400—600Kpa 流量20—30m3/h 每台振冲器配备一台水泵。

5.2.2 桩间距1.5m 、1.8m 、2.3m 桩间距布置。

5.2.3 布置形式正方形，梅花形、正三角形等。

5.2.4 技术参数 1、成孔技术参数1） 成孔水压：0.4～0.7Mpa；2）贯注速度：1～2m/min ；不超过2 m/min ；3） 工作电流： 70A；4）振冲器贯入至砂卵石（持力层）时，为防止把砂卵石夹层误作为持力层，要求留振不能少于60s ，电流100A 。

振冲碎石桩施工工艺振冲碎石桩是利用在地基中就地振制的碎石快速加固松软地基的方法。

近几年来在高层建筑地基的加固及处理中也得到了广泛地应用。

它具有技术可靠、设备简单、操作技术易于掌握、施工简便快速、工期短、既不用水泥，又不用钢材，加固后地基承载力有显著提高等优点。

适用于中、粗砂和部分细砂或粉砂土地基。

(1) 施工工艺振冲碎石桩施工必须严格按照施工操作规程及施工的先后程序进行施工，才能达到成桩的目的。

其施工程序如下：施工前的准备工作→测量放线定桩位→振冲器就位→对桩位→成孔→填料震冲→成桩→检验(如图示)。

①施工前的准备工作首先施工人员熟悉施工图及各种资料，详细了解和掌握施工图内容，设计意图，做好图纸会审，技术交底工作。

根据施工图内容计算出施工期内应配置的机械设备，所需的施工人员，工地用水、用电和材料数量等。

搭好临时设施，并确定好施工方案，绘制施工平面图。

做好场地表面处理，以便机械行驶。

②测量放线定桩位根据桩位图用水平仪找平放线，并用小木桩和钢筋头固定好桩的位置，然后进行校核。

在基础四周原有建筑物上留设四个基准点，便于复核和后续工作测量放线。

③机具选用及就位根据工程内容和现场情况选用机械。

包括：振冲器(ECQ-30)，汽车吊(或履带吊)及其它配套机具。

振冲法施工除振冲器外，尚需行走式起吊装置，泵送给水系统，电气控制台等配套设备。

上述工作就绪后，机具就位。

同时安装电流控制箱及操作台接通高压水泵及压力管。

检查机具、水压、电压是否符合施工要求，再进行空载试验，开机前应先起动水泵电机，然后再开振冲器电机，当振冲器电机运行指示灯亮后，方可进行工作。

④对桩位首先将振冲器对准桩位，要求振冲器要垂直落下，且不可出现倾斜现象，否则会偏位和损坏方向节。

对好桩位后再次开动水源，电源检查它们是否正常。

(ECQ-30振冲器的额定电流为60A，空载电流为25A。

)⑤振冲成孔一切准备好后，开动振冲器同时启动吊车，使振冲器下降，振冲器开孔后，在孔口附近应扩孔。

第十一章振冲碎石桩施工1．适用范围振冲碎石桩系利用振冲器水冲成孔，填以砂石骨料，借振冲器的水平及垂直振动，振密填料，形成碎石桩体，与原地基构成复合地基。

它的特点是：可提高地基承载力，节省三材，施工简单，加固期短，可因地制宜，就地取材，使用碎石、砂子、卵石、矿渣等填料，费用低廉。

本工艺标准适用于工业与民用建筑工程加固粘性土、粉土、饱和黄土、松散砂土和人工填土地基工程。

2．材料要求填料可用坚硬、不受侵蚀影响的碎石、卵石、角砾、圆砾、矿渣以及砾砂、粗砂、中砂等，粗骨料粒径以20-50mm较合适，最大粒径不宜大于80mm，含泥量不宜大于5%，不得含有杂质、土块和已风化的石子。

3．主要机具3.1主要机械3.1.1振冲机具设备：包括振冲器、起重机和水泵。

振冲器的常用型号及技术性能见下表11-1。

3.1.2操纵振冲器的起吊设备：可采用8~15t履带式起重机、轮胎式起重机、汽车吊或轨道式自行塔架等。

水泵要求水压力为400-600KPa，流量20-30m3/h，每台振冲器备用一台水泵。

3.1.3控制设备：包括控制电流操作台、150A电流表、500V电压表以及供水管道、加料设备（吊斗或翻斗车）等。

4．作业条件4.1工程地质勘察报告、基础施工图纸、施工组织设计应齐全。

4.2建筑场地地面上所有障碍物和地下管线、电缆、旧基础等均已全部拆除或搬迁。

沉管振动对邻近建筑物及厂房内仪器设备有影响时，已采取有效保护措施。

4.3施工场地已进行平整，对桩机运行的松软场地已进行预压处理，周围已做好有效的排水措施。

4.4桩轴线控制桩及水准基点桩已经设置并编号，且经复核；桩孔位置已经放线并打钎孔，且已灌白灰标识。

4.5进行成孔、夯填工艺和挤密效果试验，确定有关施工参数，并对试桩进行了测试，承载力挤密效果等符合设计要求。

4.6供水、供电、运输道路、现场小型临时设施已经设置就绪。

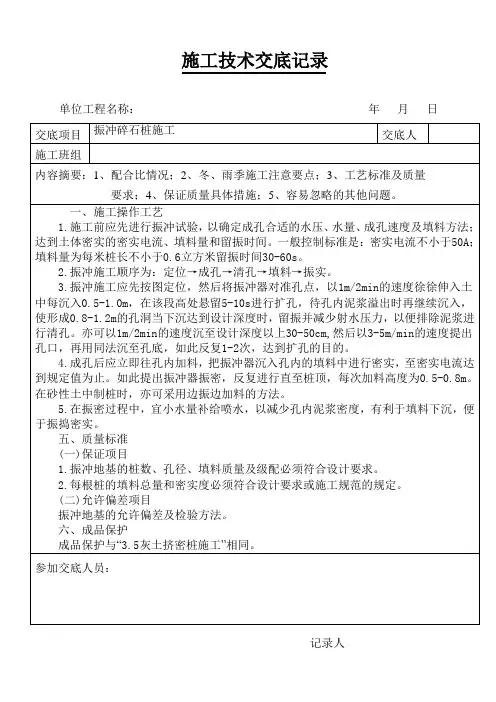

5．施工工艺5.1工艺流程：5.2操作工艺5.2.1施工前应先进行振冲试验，以确定成孔合适的水压、水量、成孔速度及填料方法；达到土体密实时的密实电流、填料量和留振时间（称为施工工艺的三要素）。

振冲碎石桩施工工艺
一、材料要求
1、碎石由坚硬、洁净的未风化或微风化岩石轧制而成，粒径为0.5-5.0cm。

2、水：一般人或牲畜饮用的水源均可。

二、施工要求
1、方法
钻孔时，水压不得低于8kg/cm2,有必要时用水泵向孔内加水，为了防止振冲器提出地面后孔内塌方，成孔后边振动边填料，成桩一半后振冲器可提出地面加料，至成桩完毕。

2、步骤
钻孔就位—钻孔—成孔—填料—振密—再填料—再振密—成桩结束。

3、施工顺序
根据地质要求，先打深桩后打浅桩，由一边向另一边顺序施工。

4、工艺要求：
①根据试验结果严格控制水压、电话和留振时间。

②填料分批加入，要"少吃多餐"，保证桩咼的装料量，深桩时填料偏多，每一深度的桩体密实电流在未达到规定的密实电流时需继续加料振密，杜绝“断桩”和“颈缩桩”的发生。

振冲碎石桩施工工法振冲碎石桩施工工法一、前言振冲碎石桩施工工法是一种常见的基坑支护施工方法，在许多土建工程中广泛应用。

该工法通过振冲碎石桩的方式，在地下形成坚固的支护墙体，以确保工程施工和使用期间的安全稳定。

二、工法特点（1）施工速度快：振冲碎石桩施工工法节省了大量的人力和时间，其施工速度快，可大大缩短工程进度。

（2）适应性广：振冲碎石桩施工工法适用于各种土层、地质条件，无论是软土、黏土还是砂石层，都能够施工。

（3）支护效果好：振冲碎石桩施工工法形成的支护墙体坚固耐用，能够有效地抵抗土体压力和水压力，确保基坑的稳定和安全。

（4）施工噪音小：振冲碎石桩施工工法相比其他基坑支护方法的施工噪音较小，可以减少对周边环境和居民的干扰。

三、适应范围振冲碎石桩施工工法适用于各种建筑工程中的基坑支护，包括地下车库、地下商场、地铁站等，特别适用于土质较软、地下水位较高或周边环境限制较大的工程。

四、工艺原理振冲碎石桩施工工法通过振动碎石桩进入土层中，使土颗粒发生相对位移，从而增加土体的密实度和强度。

具体工艺原理为：首先，在施工现场搭建振冲碎石桩施工平台；然后，使用振锤或振动机将振冲筒振动进入土层中；最后，将碎石注入振冲筒内，通过振冲作用使碎石填充土层间隙，形成坚固的支护墙体。

五、施工工艺（1）现场准备：确认施工范围，按设计要求搭建施工平台，准备施工机具设备，做好安全防护措施。

（2）振冲施工：使用振锤或振动机将振冲筒振动进入土层中，形成振冲孔。

（3）碎石注入：通过振冲孔注入碎石，在振冲作用下将碎石填充土层间隙。

（4）桩头处理：处理碎石桩头，使其与地面平齐或稍高于地面。

（5）细部施工：对碎石桩头进行细部处理，如防腐、防锈等，以提高桩体的使用寿命。

六、劳动组织振冲碎石桩施工工法需要具备一定的劳动组织能力，包括施工队伍的组织、人员配备和施工进度的合理安排。

七、机具设备振冲碎石桩施工工法所需的机具设备包括振锤、振动机、振冲筒、输送管道等，这些设备的特点、性能和使用方法需要根据具体工程情况进行选择和配置。

施工预备组织调试设备清淤、平坦场地布置现场、组织排达施工技术参数放线布置桩位水、排污系统记录桩号机具就位后，使振冲器对准桩位启动水泵、振冲器造孔状况记录振冲器下沉No至设计深度Yes登记振冲器过各深度电流值和时间提振冲器至孔口向孔内倒入一批石料将振冲器下沉进展振密No电流 I＞密实电流Yes登记电流和石料量No完工否Yes 完毕No桩体制作完成Yes 振冲器移下一桩位振冲碎石桩软基处理施工方法振冲碎石桩施工1、施工预备（1）、场地平坦施工：振冲碎石桩施工前先进展场地平坦，场地平坦标高为依据地形图拟定的标高，施工时依据“宁填勿挖”的原则进展整平。

挖除地表坚硬物体，使振冲器能顺当下钻。

（2）、布置场内运输道路、道路两边的排水盲沟、纵向排水沟、料场、沉淀池及清水池，预备好照明设施以便夜间施工。

（3）、场地清理与掘除：在现场确定清理、掘除、撤除的范围后，按施工标准和设计要求进展清理。

a、土及草皮在较干硬的地主要用推土机、人工协作、装载机铲除，自卸车运输弃于指定弃土区。

低洼潮湿的地方主要用挖掘机去除，机械无法去除的地方则用人工挖除。

b、填方路基用地范围内的垃圾、有机物残渣及原地面以下至少200mm 内的草皮、树根、农作物的根系和表土予以去除，并符合振冲碎石桩桩顶标高。

（4）、测量放样及布桩。

依据图纸要求的布桩原则进展布桩，并绘制测量放线图，交与监理及设计单位复核后，方进展测量放样，每个桩位均以钢钎作标志，编制桩号。

（5）、正式施工前，每个机组和各个地质状况不同的场地进呈现场成桩试验，试验的桩数不小于 5 根，以取得满足设计要求所需的施工机具、施工工艺和技术参数，以此作为正式施工的依据。

（6）、进展施工技术交底。

在施工的各项预备工作完成后，施工前由技术负责人依据试桩结果及设计要求向全体施工人员进展技术交底。

2、振冲碎石桩试验段施工振冲碎石桩施工前，依据施工标准要求施工前须通过试验段的施工，记录冲孔、清孔、制桩时间和深度、记录冲水量、水压、填入碎石量及电流的变化等，验证设计参数和施工把握的有关参数，选定科学合理的技术参数作为振冲碎石桩施工的把握指标。

1.施工机械设备及人员1/ 61.2辅助设备1。

3部分设备示意图BJZC-BFS—450-180孔底填料电动振冲器振冲器1。

4劳动力配置主要劳动力表33。

1施工工艺流程图3.2主要施工方法⑴测量放样根据施工图、测放构筑物基础大样，以大样为基础，测放工程桩位。

并做好记录，经监量工程师复核后方可施工轴线控制点及部分桩位按图据点精度用测距仪施测，其余桩位用钢尺放样：孔位地面高程按图纸高程测量。

⑵造孔准桩位中心，启动设备，等设备运行正常，下放振冲器，使其以1-2m/min速度均匀贯入土中，直到设计深度。

在造孔过程中必须保持振冲器呈垂直状态，以保证垂真成孔。

造孔终止后，根据地层条件，上下提升振冲器1-2遍，使孔内畅通,稀释泥浆，保证填料。

施工顺序：场地中应从一侧开始向另一侧施工,⑶水压启动水泵和振冲器,水压可用400-800Kpa（对于较硬土层应取上限，对于软土取下限），用水可用200—400L/min，使振冲器徐徐沉入土中，直至达到设计处理深度以上0。

3-0。

5m。

如土层中夹有硬层时，应适当进行扩孔，即在硬层将振冲器多次往复上下几次,使孔径扩大，以便于填料，成孔后应停留1—2min清孔,直到加固深度。

下沉速率控制在1-2m/min.⑷填料填料应按设计要求选择不溶于地下水或不受侵蚀影响的碎石材料。

填料方式采用边振边加料，自孔底开始，以每段0。

3—0.8m高度逐渐自下而上加密。

每次加料宜控制在0.8m3石料，每延米填料量按制在0。

9m3左右.每根桩一定要达到规定的填料量,同时做好填料量的记录。

因地质情况变化，填料量达不到施工参数要求时,应得到监理到场认可,做好详细记录。

孔口填料孔底填料⑸密实电流密实电流是加固地基土的一项重要控制参数,直接影响桩体密度。

如密实电流未达到认可的规定值时,则继续加料,振冲器振密，直达到规定值为止.造孔电流控制在40～80A,加密时下部80～100A，上部控制90～120A之间。

⑹留振时间加密电流达到规定电流值后需留振一段时间，以保证桩体的密实，除桩顶以上段外，留振时间均应大于10秒。

振冲包裹式碎石桩施工工法振冲包裹式碎石桩施工工法一、前言振冲包裹式碎石桩是一种土木工程施工中常用的桩基处理方法，通过振冲技术将碎石包裹桩打入地下，增加地基的承载力和稳定性。
