铁塔组立施工方案

铁塔组立

1、铁塔组立前期准备

（1）技术准备

①组立铁塔前，必须对混凝土基础根开、高差、扭转进行复检，检查合格后方准组立铁塔。现浇基础的混凝土强度要求：整体组立时为设计强度的100%；分解组塔应达到设计强度的70%，混凝土龄期最小不得少于10天。

②应准备好技术资料，包括杆塔明细表、铁塔安装图、铁塔组立施工方案及措施等。工程技术负责人应组织有经验的技术人员和技术工人进行现场调查，熟悉铁塔图纸，确定合理的组立方法。并对全体施工人员进行技术交底。

（2）人员准备

①根据本工程工期要求，项目部将按基本工作量组织施工人员，组塔计划成立2个组塔队，参加组立铁塔的人员必须经过技术交底。

②组立铁塔操作的重要岗位应由有经验的送电技工担任，机动绞磨操作业人员均经培训合格后上岗。

③组塔的人员配备见下表：

组塔劳动力组织

序号 工作岗位 人数 备注

1 现场指挥 2 重要岗位

2 安全监督 2 重要岗位，持证上岗

3 塔上作业 6 重要岗位，持证上岗

4 地面组装 12

5 机动绞磨手 2 重要岗位，持证上岗

6 拉磨绳 2

7 控制大绳 6 由地面组装人员兼任

(3)机具准备

①各种铁塔组立方法需用的机具应按相应的工器具配置表配备，并应进行试验，合格后方可使用，同时应配置必要的安全保护用具。

②各种工器具运往现场之前必须清理、检查，主要工器具的检查要求如下： 1）机动绞磨使用前必须仔细检查各部机件，特别是刹车装置是否完好。

2）抱杆必须无裂纹、脱皮、严重锈蚀及弯曲等缺陷。

3）编插钢丝绳套时，插接段长度不得小于钢丝绳直径的15倍，且不得小于300mm。各段的穿插次数不得小于4次。钢丝绳的插接头和环绳套，在使用前必须经过125%超负荷试验。

4）穿过滑车、磨芯、滚筒的钢丝绳不应有接头。

5）滑车必须经常检查。滑车边缘有裂纹或严重磨损、轴承变形、轴瓦磨损严重者，均不得使用。吊钩外观检查有裂纹或明显变形者不得使用。

1、安全隐患排查整改工作流程图

单位名称 设备能源部 流程名称 安全隐患排查整改

层

次 3 任务概要 安全隐患排查整改工作

单

位 经理层 设备能源部 相关部门

节

点 A G C D E F

1

2

3

4

5

6

7

8

9

是 否

开始

编策划安全

进行现场检编制检查报配 合

下发整改通知单

跟踪验制订隐患整改

结束 确定发

10

批

准 日期 审

核 日期

编

制 日期 共 页第 页

2、安全隐患排查整改工作标准

任务名称 节点 任务程序、重点及标准 时限 相关资料

制订年度安全检查计划 B2

程序

☆ 设备能源部根据企业全年的安全生产工作要求，制订企业年度安全检查计划 根据实际

《年度安全检查计划》 ☆ 设能部审核年度安全检查计划，并报公司领导批准执行 1个工作日

重点

☆ 年度安全检查计划的制订

标准

☆ 计划全面、针对性强

下发整改通知单 B7

A8

B9

B10 程序

《安全生产检查整改制度》 ☆ 依据安全检查形成的报告，按部门职能，逐条进行分类登记 1个工作日

☆ 按照归类，统一开具整改隐患整改通知单，下发至相关责任部门 1个工作日

☆接到整改单的部门、车间或班组，制订相应的整改措施，应立即组织整改，在规定的期限內整改完毕。 预订期限

☆设备能源部组织审核人员对改进结果进行验证和审查，直至符合要求为止 1个工作日

重点

☆ 隐患整改单的下发

标准

☆ 隐患必须限期整改到位

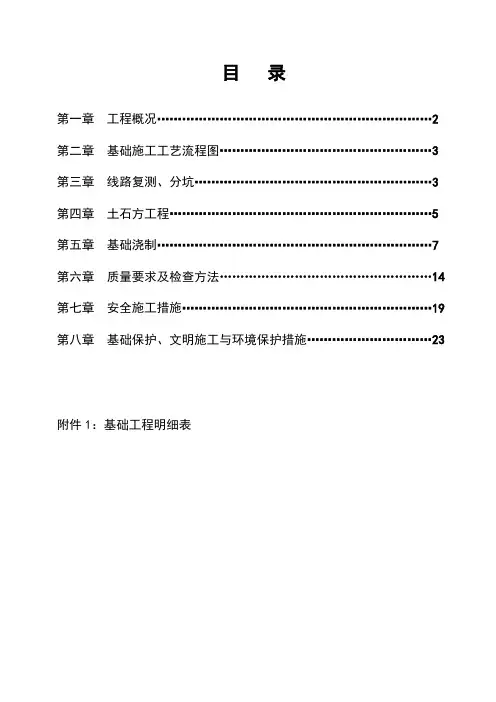

目 录

第一章 工程概况…………………………………………………………2

第二章 基础施工工艺流程图……………………………………………3

第三章 线路复测、分坑…………………………………………………3

第四章 土石方工程………………………………………………………5

第五章 基础浇制…………………………………………………………7

第六章 质量要求及检查方法……………………………………………14

第七章 安全施工措施……………………………………………………19

第八章 基础保护、文明施工与环境保护措施…………………………23

附件1：基础工程明细表

第一章 工 程 概 况

1、工程简况

本工程为110kV青城站电源线路，芦湖—高青县城北T接线T接青城变，新建110kV线路路径长度12.28km，其中同塔双回线路2×12.2km双回电缆线路2×0.08km。

2、交通运输条件

本线路所经地区为高青县境内, 线路交通条件良好。但雨水季节载重汽车难行驶，运输有一定的难度。

3、地形地貌情况：沿线地质条件良好，地貌属冲积平原，农田为主，水位在自然地坪下1.0—2.0m。

4、基础型式及工程量

基础采用现浇阶梯式钢筋混凝土基础，采用C25混凝土，C10打垫层。

5、杆塔基础编号规定

线路方向由小号侧（城北变）至大号侧（青城变）方向，基础编号如下图所示

第二章 基础施工工艺流程图

A D C B

塔位中心A B

D C

塔位中心

直线塔基础 耐张塔基础

第三章 线路复测、分坑

1、线路复测

1.1对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1′。

1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。
