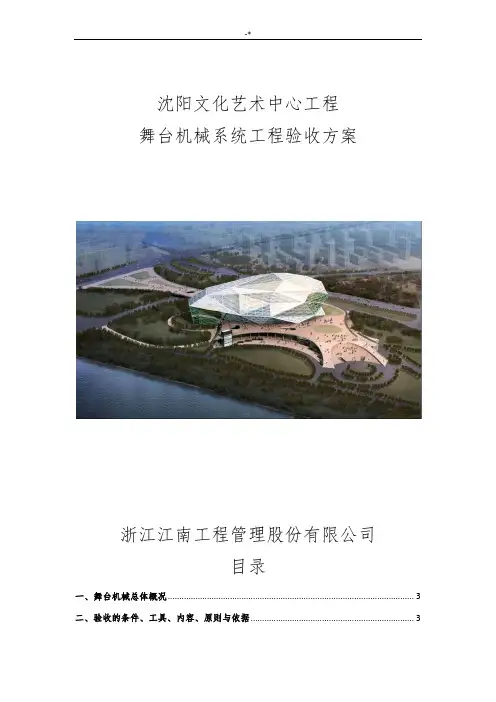

沈阳文化艺术中心工程
舞台机械系统工程验收方案
浙江江南工程管理股份有限公司
目录
一、舞台机械总体概况 ..................................................... 3
二、验收的条件、工具、内容、原则与依据 ................................... 3 。
。 1 1.验收的条件 ......................................................... 3
2.验收工具
5
3.验收的内容 ......................................................... 5
4.验收的原则
5
5.验收依据
6
三、外观验收 ............................................................. 6
四、安全设施验收 ........................................................ 11
1.安全设施验收的项目 ................................................ 11
2.安全设施的验收 .................................................... 11
五、性能验收 ............................................................ 12
1.载荷试验 .......................................................... 12
2.速度验收
12
3.停位精度验收 ...................................................... 11
4.同步精度验收
13
5.设备互锁运动验收 ................................................. 14
6.噪声验收 .......................................................... 15
7.舞台台板水平、间隙验收 ............................................ 16
六、电气和控制操作系统功能验收 .......................................... 17
。
。 2 。
。 3
舞台机械系统工程验收方案
一、 舞台机械总体概况
沈阳文化艺术中心主要由1800座综合剧场、1200座音乐厅和500座多功能厅组成，三个剧场功能各异，可以举办歌剧、舞剧、话剧、芭蕾、音乐会、时装表演、综合晚会等众多艺术演出。其舞台机械规模及设备配置均达到国内先进水平。
1800座综合剧场的舞台工艺设计和机械设备的配置与性能指标均满足各种大型戏剧、歌剧、舞剧、芭蕾舞剧和大型综合文艺演出的要求，并具备举行大型会议或庆典活动的功能。
1200座音乐厅舞台工艺设计和机械设备的配置，可满足大、中型交响乐、管弦乐、民族乐、各类室内乐团以及室内合唱乐队演出及排练等需要。
500座多功能厅是一个充满变化、极富想象力的剧场，在有限的空间条件下，变幻的舞台可以满足小型歌舞剧、会议、宴会、话剧戏曲剧目、时装表演和产品发布等演出要求。
二、 验收的条件、工具、内容、原则与依据
1. 验收的条件
验收时应满足的基本条件是：
永久性电源的供电线路已经铺设完毕，可以正常供电。
设备各主要部件和单个机构的运动和性能试验已经完成并达到合同规定的技术指标。
由施工单位提出的检测与验收的程序、方法、标准、要求指标、使用的工具仪器、考核标准和工作计划等已经得到认可。
由施工单位提交的用于验收的资料已准备完毕。这些资料包括：设备所使用主要材料的出厂合格证书或实验报告；标准机电产品的出厂合格。
。 4 证书；主要机械加工件的检验合格证书；钢丝绳及其附件、链条、高强螺栓和其他受力元件的出厂合格证书；组件和部件的工厂装配质量检验合格证书；焊接质量检验合格证书；液压元、器件及其附件的产品合格证书；涂装检验合格证书；进口设备、材料报关单、完税证明、商检证明、原产地证明等。
竣工图纸和相关技术资料已准备完毕。包括：舞台机械的工艺配置图（含平面、纵剖面和横剖面）；单台机械的总装配图、主要部件图和表示安全装置的其他有关图纸；设备的钢结构强度计算书；控制系统的原理图、方框图和控制设备的布置图；电气系统的原理图、布线图和设备布置图；液压、气动原理图、设备布置图和说明书；设备操作和维修说明书；约定的所有技术服务(如培训)已经全部完成(定期检测除外);隐蔽工程检验记录；出于安全因素补充提供的其它附加资料或文件等。
。
。 5
2. 验收工具
3. 验收的内容
舞台机械设备验收的内容有：材料、零部件验收、安全设施验收、性能验收，包括对设备的主要技术参数（速度、载荷、行程、停位精度等）、设备的各种运动状态（单台设备运行、成组设备运行、同步运行等）的验收、电气系统的验收、操作、控制系统的各种功能验收、有关设备特性和安全标记的验收等。
4. 验收的原则
舞台机械系统工程验收的方法是多样的，不硬性规定，凡是客观的、可操作性的方法均是可行的，以下是遵循的基本原则：
技术参数体现设备技术性能
安全功能是设备最重要的功能 序号 检测设备名称 备注
1 声压计
2 水平尺
3 50米卷尺
4 水准仪
5 秒表
6 角尺
7 5m卷尺
8 万用表
9 兆欧表 。
。 6 通过性能验收，验证电气和控制系统的性能和其它功能
先操作控制系统后机械设备
先单台后编组
先空载后负载
先安全设施后其它性能
5. 验收依据
国家标准；
行业标准；
合同及招投标文件；
图纸、工艺要求、技术要求、质量计划、检验计划。
三、 外观验收
主要包括材料、设备外观、尺寸规格、电气系统外观验收等。
1 外观验收
材料(钢板、型钢、钢管等)的表面是否有气泡、氧化皮和严重锈蚀，不得有裂纹、夹杂和分层；
电气设备的电缆、导线的接头是否牢固，标记是否准确；
电气与控制设备的布置、布线是否规范及整齐美观。
2 尺寸及规格验收
验收主要针对材料是否为国标材料，材料主要尺寸是否符合国家标准；
材料(钢板、型钢、钢管等)的钢号、规格、尺寸应符合图纸要求；
设备是否符合合同及设计图纸要求。
3 质量证明文件的验收
所采购的材料、设备应与质量证明文件相符，质量证明文件应包含材料、设备的生产厂家、批次、规格、主要成分等内容。
4 零部件（外协加工件）验收
零部件外观、规格尺寸应符合设计要求。表面无毛刺、裂纹、砂眼、。
。 7 凹陷、磕碰等缺陷，规格尺寸应在偏差允许范围之内。外协加工件应有相应的质量证明及合格证。总成部件应有铭牌（含名称、产品编号、性能参数、生产厂家、生产日期）、合格证、生产批次、安装使用说明、主要安装尺寸等。
5 材料、零部件检验记录外观验收记录表如下：
材料、零部件检验记录表
工程名称 检验日期 年 月 日
序号 名称 规格 数量 生产厂家 合格证质量检验证明 检验项目 检验结果
1 外观、规格、数量
2 外观、规格、数量
3 外观、规格、数量
4 外观、规格、数量
5 外观、规格、数量
6 外观、规格、数量
7 外观、规格、数量
检验结论：
检查人 审核人
6 电气系统外观
电气设备的电缆、导线的接头是否牢固、标记是否正确；
电气与控制柜内设备的布置、布线是否规范及整齐美观，柜体、柜门有无变形；
各机柜表面涂装颜色是否均匀，有无漏涂、裂纹及脱落等。
7 舞台幕布验收，验收结果记录下表，如前檐幕衬里：
前檐幕衬里技术性能验收表 。
。 8 设备名称 前檐幕衬里 数量 1套 编号
序号 检验项目 技术性能指标（合格判据） 验收方法 验收
结果
1 数量 1块 检查幕布数量
2 克重 140-160g/m2 查看幕布厂家提供的产品配套资料，克重须符合规定的技术性能指标
3 颜色 根据业主确定颜色 现场检验比对幕布颜色
4 尺寸 高3m*宽24.8m*1倍褶 测量幕布各尺寸参数
5 防火等级标准 DIN 4102 B1 查看幕布厂家提供的产品配套资料，防火等级须符合规定的标准
评定 合格：√ 改进：O 更换：×
验收结论：
8 舞台木地板系统技术性能验收记录下表：
舞台木地板系统技术性能检测记录
工程名称
序号 检测项目 技术性能指标
（合格判据） 检测方法 检测
结果 检测结论
1 木材含水率 满足合同技术规范要求 检查检测报告 。
。 9 2 木材防火、防腐处理 满足防火消防标准
3 油漆涂料等辅助材料的防火和质量性能 质量满足合同要求，材料满足消防要求
4 木龙骨、毛地板、面层地板、喷漆等各工序的分步检测情况 满足合同要求 检查阶段检测
合格证书
5 面板表面质量 均匀平整无毛刺，反光度一致 目测、手摸
6 木地板铺设质量 牢固、平实 目测、脚踩观察
7 木地板间隙检查 相邻木地板间隙 0.5mm 用楔形塞尺抽样检查
相邻木地板高差 0.5mm 用游标卡尺抽样检查
面板缝隙直线度 3.0mm 平尺、塞尺结合，采用间隙法测量
乐池升降台之间的间隙及其与固定地板之间的间隙l1 6＜l1≤12mm
用钢尺直接测量
主升降台之间的间隙l2 6＜l2≤12mm
主升降台与辅助升降台之间的间隙l3 6＜l3≤12mm
主升降台与固定舞台地板之间的间隙l4 6＜l4≤12mm
辅助升降台之间的间隙l5 6＜l5≤12mm
辅助升降台与固定舞台地板之间的间隙l6 6＜l6≤12mm
