数字电路与数字逻辑大型实验报告

一、实验目的1. 理解数字逻辑的基本概念和基本原理。

2. 掌握数字逻辑电路的基本分析方法，如真值表、逻辑表达式等。

3. 熟悉常用数字逻辑门电路的功能和应用。

4. 提高数字电路实验技能，培养动手能力和团队协作精神。

二、实验原理数字逻辑电路是现代电子技术的基础，它主要研究如何用数字逻辑门电路实现各种逻辑功能。

数字逻辑电路的基本元件包括与门、或门、非门、异或门等，这些元件可以通过组合和连接实现复杂的逻辑功能。

1. 与门：当所有输入端都为高电平时，输出端才为高电平。

2. 或门：当至少有一个输入端为高电平时，输出端为高电平。

3. 非门：将输入端的高电平变为低电平，低电平变为高电平。

4. 异或门：当输入端两个高电平或两个低电平时，输出端为低电平，否则输出端为高电平。

三、实验内容1. 实验一：基本逻辑门电路的识别与测试（1）认识实验仪器：数字电路实验箱、逻辑笔、示波器等。

（2）识别与测试与门、或门、非门、异或门。

（3）观察并记录实验现象，分析实验结果。

2. 实验二：组合逻辑电路的设计与分析（1）设计一个简单的组合逻辑电路，如加法器、减法器等。

（2）根据真值表列出输入输出关系，画出逻辑电路图。

（3）利用逻辑门电路搭建电路，进行实验验证。

（4）观察并记录实验现象，分析实验结果。

3. 实验三：时序逻辑电路的设计与分析（1）设计一个简单的时序逻辑电路，如触发器、计数器等。

（2）根据电路功能，列出状态表和状态方程。

（3）利用触发器搭建电路，进行实验验证。

（4）观察并记录实验现象，分析实验结果。

四、实验步骤1. 实验一：（1）打开实验箱，检查各电路元件是否完好。

（2）根据电路图连接实验电路，包括与门、或门、非门、异或门等。

（3）使用逻辑笔和示波器测试各逻辑门电路的输出，观察并记录实验现象。

2. 实验二：（1）根据实验要求，设计组合逻辑电路。

（2）列出真值表，画出逻辑电路图。

（3）根据逻辑电路图连接实验电路，包括所需逻辑门电路等。

一、实验目的1. 理解和掌握数字逻辑设计的基本原理和方法。

2. 熟悉数字电路的基本门电路和组合逻辑电路。

3. 培养动手能力和实验技能，提高逻辑思维和解决问题的能力。

4. 熟悉数字电路实验设备和仪器。

二、实验原理数字逻辑设计是计算机科学与技术、电子工程等领域的基础课程。

本实验旨在通过实际操作，让学生掌握数字逻辑设计的基本原理和方法，熟悉数字电路的基本门电路和组合逻辑电路。

数字逻辑电路主要由逻辑门组成，逻辑门是数字电路的基本单元。

常见的逻辑门有与门、或门、非门、异或门等。

根据逻辑门的功能，可以将数字电路分为组合逻辑电路和时序逻辑电路。

组合逻辑电路的输出只与当前输入有关，而时序逻辑电路的输出不仅与当前输入有关，还与之前的输入有关。

三、实验内容1. 逻辑门实验（1）实验目的：熟悉逻辑门的功能和特性，掌握逻辑门的测试方法。

（2）实验步骤：① 将实验箱中的逻辑门连接到测试板上。

② 根据实验要求，将输入端分别连接高电平（+5V）和低电平（0V）。

③ 观察输出端的变化，记录实验数据。

④ 分析实验结果，验证逻辑门的功能。

2. 组合逻辑电路实验（1）实验目的：掌握组合逻辑电路的设计方法，熟悉常用组合逻辑电路。

（2）实验步骤：① 根据实验要求，设计组合逻辑电路。

② 将电路连接到实验箱中。

③ 根据输入端的不同组合，观察输出端的变化，记录实验数据。

④ 分析实验结果，验证电路的功能。

3. 时序逻辑电路实验（1）实验目的：掌握时序逻辑电路的设计方法，熟悉常用时序逻辑电路。

（2）实验步骤：① 根据实验要求，设计时序逻辑电路。

② 将电路连接到实验箱中。

③ 观察电路的输出变化，记录实验数据。

④ 分析实验结果，验证电路的功能。

四、实验结果与分析1. 逻辑门实验结果：通过实验，验证了逻辑门的功能和特性，掌握了逻辑门的测试方法。

2. 组合逻辑电路实验结果：通过实验，掌握了组合逻辑电路的设计方法，熟悉了常用组合逻辑电路。

3. 时序逻辑电路实验结果：通过实验，掌握了时序逻辑电路的设计方法，熟悉了常用时序逻辑电路。

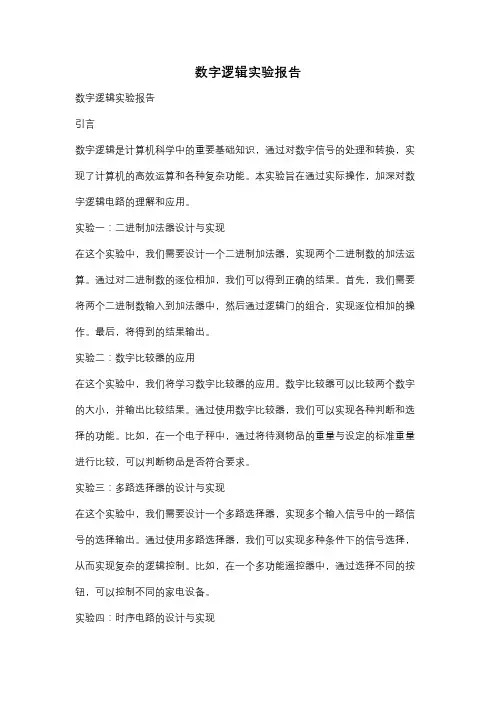

数字逻辑实验报告数字逻辑实验报告引言数字逻辑是计算机科学中的重要基础知识，通过对数字信号的处理和转换，实现了计算机的高效运算和各种复杂功能。

本实验旨在通过实际操作，加深对数字逻辑电路的理解和应用。

实验一：二进制加法器设计与实现在这个实验中，我们需要设计一个二进制加法器，实现两个二进制数的加法运算。

通过对二进制数的逐位相加，我们可以得到正确的结果。

首先，我们需要将两个二进制数输入到加法器中，然后通过逻辑门的组合，实现逐位相加的操作。

最后，将得到的结果输出。

实验二：数字比较器的应用在这个实验中，我们将学习数字比较器的应用。

数字比较器可以比较两个数字的大小，并输出比较结果。

通过使用数字比较器，我们可以实现各种判断和选择的功能。

比如，在一个电子秤中，通过将待测物品的重量与设定的标准重量进行比较，可以判断物品是否符合要求。

实验三：多路选择器的设计与实现在这个实验中，我们需要设计一个多路选择器，实现多个输入信号中的一路信号的选择输出。

通过使用多路选择器，我们可以实现多种条件下的信号选择，从而实现复杂的逻辑控制。

比如，在一个多功能遥控器中，通过选择不同的按钮，可以控制不同的家电设备。

实验四：时序电路的设计与实现在这个实验中，我们将学习时序电路的设计与实现。

时序电路是数字逻辑电路中的一种重要类型，通过控制时钟信号的输入和输出，实现对数据的存储和处理。

比如，在计数器中，通过时序电路的设计，可以实现对数字的逐位计数和显示。

实验五：状态机的设计与实现在这个实验中，我们将学习状态机的设计与实现。

状态机是一种特殊的时序电路，通过对输入信号和当前状态的判断，实现对输出信号和下一个状态的控制。

状态机广泛应用于各种自动控制系统中，比如电梯控制系统、交通信号灯控制系统等。

实验六：逻辑门电路的优化与设计在这个实验中，我们将学习逻辑门电路的优化与设计。

通过对逻辑门电路的布局和连接方式进行优化，可以减少电路的复杂性和功耗，提高电路的性能和可靠性。

数字电路与数字逻辑大型实验报告姓名：应慧慧学号：201207760136指导教师：杨马英专业班级：电师1201学院：教科学院提交日期：2014年10月20日一：实验内容1.数字频率计的设计2.水位报警器设计、8线—3线优先编码器实验、四位二进制加法器实验二：4位数字频率计设计1.设计一个4位数字频率计，测量范围为0—9999HZ ，假设被测信号为标准方波信号。

2.方案设计及原理 （1）数字频率计原理框图控制器基准时钟信号闸门电路显示电路锁存器计数器锁存信号清零信号闸门信号被测信号计数脉冲频率就是周期性信号在单位时间（1s ）内的变化次数。

若在1s 内的时间间隔内测得这个周期性信号的重复变化次数为N ，则其频率f 可表示为f=N 由此可见，只要将被测信号作为计数器的时钟输入，让计数器从零开始计数，计数器1s 钟后得到的计数值就是被测信号的频率值。

利用上述思路，可以得到原理框图。

控制电路首先给出清零信号，使计数器清零。

然后闸门信号置为高电平闸门开通，被测信号通过闸门送到计数器，计数器开始计数，1s 钟后，将闸门信号置为低电平，计数器停止计数，此时计数器的计数值就是被测信号的频率。

但是若将计数值直接送显示电路显示，那么整个计数过程中显示值将不断变化，无法看清显示值。

所以在计数器和显示电路之间加了一个锁存器。

控制器在闸门关闭后给出一锁存信号，将计数值存入锁存器，显示电路根据锁存器的输出显示频率值，每量一次频率值，显示值刷新一次。

（2）频率计控制信号时序图1s被测信号闸门信号清零信号锁存信号计数脉冲（3）控制电路工作时序图S9S0S1S2S3S4S5S6S7S8S9S0S1S21s基准时钟f=8HZ计数器状态闸门信号清零信号锁存信号控制器采用摩尔型状态机来实现。

计数器定义10个状态，第一个状态产生清零信号，第1—8个状态产生闸门信号，第9个状态产生锁存信号。

组合电路对于计数器的状态开始进行译码。

基准信号频率设为8HZ ，则闸门信号脉冲宽度刚好为1s.（4）数字频率计硬件构成千位百位十位个位时钟电路CLK1CLKINHEX3HEX2HEX1HEX08HZ3.顶层原理图设计4.底层模块设计（1）十进制计数模块CNT10的设计闸门信号高电平时允许计数，低电平时停止计数（保持状态）。
