RIP EIGRP OSPF 重分布实验报告

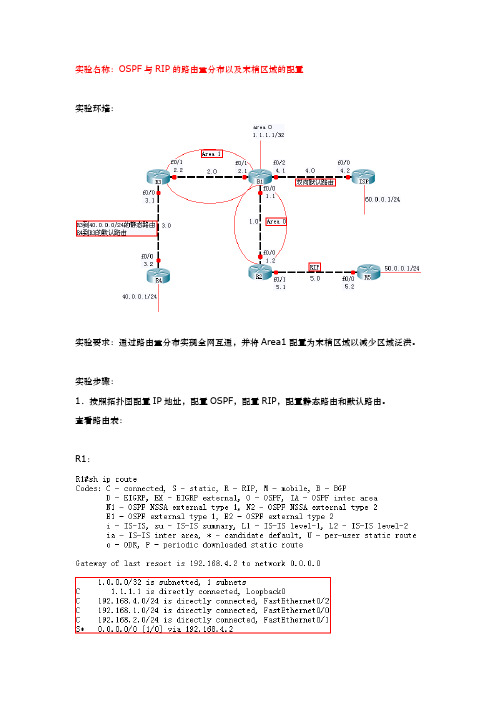

实验名称：OSPF与RIP的路由重分布以及末梢区域的配置
实验环境：
实验要求：通过路由重分布实现全网互通，并将Area1配置为末梢区域以减少区域泛洪。

实验步骤：
1．按照拓扑图配置IP地址，配置OSPF，配置RIP，配置静态路由和默认路由。

查看路由表：
R1：
R2：
R3：
R4：
R5：
ISP：
2．配置路由重分布：
在R1上重分布一条默认路由：
在R3上重分布一条静态路由和一条直连路由：
在R2上重分布RIP和OSPF：
再次查看路由表：
R1：
R2：
R3:
R4:
R5:
ISP:
3．为了减少区域内LSA泛洪，把Aera 1配置成NSSA区域。

R1的配置：
R3的配置：
查看路由表，对比配置NSSA区域前后路由表的变化：
R1：
前：
后：
R3：前：
后：。

CCNP实验：OSPF和EIGRP双点双向重分布实验需求：R1的LO 0 1.1.1.1/32口重分布到OSPF中R4的LO 0 4.4.4.4/32口重分布到EIGRP中1.1.1.1负载均衡从R2 R3到R44.4.4.4 负载均衡从R2 R3到R1实验要点：修改EIGRP 、OSPF管理距离基本配置R1：r1#conf tr1(config)#int f0/0r1(config-if)#ip add 192.168.12.1 255.255.255.0r1(config-if)#no shr1(config-if)#int f1/0r1(config-if)#ip add 192.168.13.1 255.255.255.0r1(config-if)#no shr1(config-if)#int lo 0r1(config-if)#ip add 1.1.1.1 255.255.255.255r1(config-if)#^Zr1#conf tr1(config)#router ospf 110r1(config-router)#router-id 1.1.1.1r1(config-router)#net 192.168.12.0 0.0.0.255 area 0r1(config-router)#net 192.168.13.0 0.0.0.255 area 0r1(config-router)#redistribute connected subnetsr1(config-router)#^ZR2：r2#conf tr2(config-if)#ip add 192.168.12.2 255.255.255.0r2(config-if)#no shr2(config-if)#int f1/0r2(config-if)#ip add 192.1.1.2 255.255.255.0r2(config-if)#no shr2(config-if)#z^r2#conf tr2(config)#router ospf 110r2(config-router)#router-id 2.2.2.2r2(config-router)#net 192.168.12.0 0.0.0.255 area 0r2(config-router)#redistribute eigrp 100 subnetsr2(config-router)#^Zr2#conf tr2(config)#router eigrp 100r2(config-router)#net 192.1.1.0r2(config-router)#redistribute ospf 110 metric 1000 100 255 1 1500 r2(config-router)#^ZR3：r3#conf tr3(config)#int f0/0r3(config-if)#ip add 192.168.13.3 255.255.255.0r3(config-if)#no shr3(config-if)#int f1/0r3(config-if)#ip add 192.1.1.3 255.255.255.0r3(config-if)#no shr3(config-if)#^Zr3#conf tr3(config)#router ospf 110r3(config-router)#router-id 3.3.3.3r3(config-router)#net 192.168.13.0 0.0.0.255 area 0r3(config-router)#redistribute eigrp 100 subnetsr3(config-router)#^Zr3#conf tr3(config)#router eigrp 100r3(config-router)#net 192.1.1.0r3(config-router)#redistribute ospf 110 metric 1000 100 255 1 1500 r3(config-router)#^ZR4：r4#conf tr4(config)#int f0/0r4(config-if)#ip add 192.1.1.4 255.255.255.0r4(config-if)#no shr4(config-if)#ip add 4.4.4.4 255.255.255.255r4(config-if)#^Zr4#conf tr4(config)#router eigrp 100r4(config-router)#net 192.1.1.0r4(config-router)#redistribute connected metric 1000 100 255 1 1500r4(config-router)#^Z解决需求方案：修改OSPF管理距离R2：r2#conf tr2(config)#router ospf 110r2(config-router)#distance 180 3.3.3.3 0.0.0.0r2(config-router)#^ZR3：r3#conf tr3(config)#router ospf 110r3(config-router)#distance 180 2.2.2.2 0.0.0.0r3(config-router)#^Z实验结果测试：r1#show ip routeC 192.168.12.0/24 is directly connected, FastEthernet0/01.0.0.0/32 is subnetted, 1 subnetsC 1.1.1.1 is directly connected, Loopback0C 192.168.13.0/24 is directly connected, FastEthernet1/04.0.0.0/32 is subnetted, 1 subnetsO E2 4.4.4.4 [110/20] via 192.168.13.3, 00:40:15, FastEthernet1/0[110/20] via 192.168.12.2, 00:40:15, FastEthernet0/0O E2 192.1.1.0/24 [110/20] via 192.168.13.3, 00:41:55, FastEthernet1/0[110/20] via 192.168.12.2, 00:41:55, FastEthernet0/0r2# r3# r4#show ip route实验结论：通过修改OSPF通过指定路由器的管理距离，解决负载均衡双点双向重分布。

一、实验目的通过本次实验，验证了动态路由协议的工作状态，了解动态路由的工作模式。

二、设备需求计算机一台，实验所需的模拟器软件。

三、拓扑结构及接口IP配置实验的拓扑结构如图所示。

各设备之间如图所示连接起来。

实验的拓扑结构各路由器使用的接口及其编号见图所示的标注，各接口IP地址分配如下：RouterA： fa0/0:192.168.1.1 fa0/1:172.1.1.1RouterB：fa0/0:172.1.1.2 fa0/1:192.168.2.1 se0/0:172.2.1.1RouterC： se0/0:172.2.1.2 fa0/0:192.168.3.1PC0：192.168.1.2PC1:192.168.2.2PC2:192.168.3.2四、实验配置文档由于ip配置等信息在实验一中已完成，这里只给出配置rip，eigrp和ospf的配置过程。

1.RIP的配置：RouterA:Router(config)#no ip route 172.2.0.0 255.255.0.0 172.1.1.2Router(config)#no ip route 192.168.2.0 255.255.255.0 172.1.1.2 Router(config)#no ip route 192.168.3.0 255.255.255.0 172.1.1.2 Router(config)#router ripRouter(config-router)#version 2Router(config-router)#network 192.168.1.0Router(config-router)#network 172.1.0.0Router(config-router)#^Z其他配置省略RouterB:Router(config)#no ip route 192.168.1.0 255.255.255.0 172.2.1.1 Router(config)#no ip route 192.168.2.0 255.255.255.0 172.2.1.1 Router(config)#no ip route 172.1.0.0 255.255.0.0 172.2.1.1Router(config)#router ripRouter(config-router)#version 2Router(config-router)#network 172.2.0.0Router(config-router)#network 192.168.3.0Router(config-router)#^Z其他配置省略RouterC:Router(config)#no ip route 192.168.1.0 255.255.255.0 172.1.1.1 Router(config)#no ip route 192.168.3.0 255.255.255.0 172.2.1.2 Router(config)#router ripRouter(config-router)#version 2Router(config-router)#network 172.1.0.0Router(config-router)#network 172.2.0.0Router(config-router)#network 192.168.2.0Router(config-router)#^Z其他配置省略2. ospf的配置RouterA：Router(config)#router ospf 10Router(config-router)#network 192.168.1.0 0.0.0.255 area 0Router(config-router)#network 172.1.0.0 0.0.255.255 area 0Router(config-router)#^ZRouterB：Router(config)#router ospf 10Router(config-router)#network 172.1.0.0 0.0.255.255 area 0Router(config-router)#network 172.2.0.0 0.0.255.255 area 0Router(config-router)#network 192.168.2.0 0.0.0.255 area 0Router(config-router)#^ZRouterC：Router(config)#router ospf 10Router(config-router)#network 172.2.0.0 0.0.255.255 area 0Router(config-router)#network 192.168.3.0 0.0.0.255 area 0Router(config-router)#^Z3.eigrpd的配置：RouterA：Router(config)#router eigrp 11Router(config-router)#network 192.168.1.0 0.0.0.255Router(config-router)#network 172.1.0.0 0.0.255.255Router(config-router)#^ZRouterB：Router(config)#router eigrp 11Router(config-router)#network 172.1.0.0 0.0.255.255Router(config-router)#network 172.2.0.0 0.0.255.255Router(config-router)#network 192.168.2.0 0.0.0.255Router(config-router)#^ZRouterC：Router(config)#router eigrp 11Router(config-router)#network 172.2.0.0 0.0.255.255Router(config-router)#network 192.168.3.0 0.0.0.255Router(config-router)#^Z五、验证实验结果1、三种动态协议下的show ip route都是一样的该命令显示路由器的IP路由选择表,详细指出了路由器是如何获悉网络和发现路由的，该命令如下：RouteA#sh ip routeC 172.1.0.0/16 is directly connected, FastEthernet0/1R 172.2.0.0/16 [120/1] via 172.1.1.2, 00:00:25, FastEthernet0/1C 192.168.1.0/24 is directly connected, FastEthernet0/0R 192.168.2.0/24 [120/1] via 172.1.1.2, 00:00:25, FastEthernet0/1R 192.168.3.0/24 [120/2] via 172.1.1.2, 00:00:25, FastEthernet0/1 RouteB#sh ip routeR 172.1.0.0/16 [120/1] via 172.2.1.1, 00:00:24, Serial0/0C 172.2.0.0/16 is directly connected, Serial0/0R 192.168.1.0/24 [120/2] via 172.2.1.1, 00:00:24, Serial0/0R 192.168.2.0/24 [120/1] via 172.2.1.1, 00:00:24, Serial0/0C 192.168.3.0/24 is directly connected, FastEthernet0/0RouteC#sh ip routeC 172.1.0.0/16 is directly connected, FastEthernet0/0C 172.2.0.0/16 is directly connected, Serial0/0R 192.168.1.0/24 [120/1] via 172.1.1.1, 00:00:04, FastEthernet0/0C 192.168.2.0/24 is directly connected, FastEthernet0/1R 192.168.3.0/24 [120/1] via 172.2.1.2, 00:00:21, Serial0/02、ping 指令的使用从pc0去ping pc2，如果能ping通，说明动态路由工作正常，如果不能ping通，所以有其他错误存在，需要检查硬件和其他配置。

路由重分布综合实验一、实验名称：静态、rip、eigrp、ospf路由重分布综合实验三、实验拓扑图：三、实验拓扑图：四、实验步骤：四、实验步骤：上配置：R1上配置：Router>enableRouter#configure terminalRouter(config)#interface FastEthernet0/0Router(config-if)#ip address 192.168.20.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface Serial0/0/0Router(config-if)#ip address 192.168.1.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#clock rate 64000Router(config-if)#int loop1Router(config-if)#ip add 192.168.0.1 255.255.255.0 Router(config-if)#exitRouter(config)#route ospf 10Router(config-router)#net 192.168.1.0 0.0.0.255 area 1 Router(config-router)#redis rip subnetsRouter(config-router)#exitRouter(config)#route ripRouter(config-router)#version 2Router(config-router)#net 192.168.20.0Router(config-router)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.2R2上配置：上配置：Router>enableRouter#configure terminalRouter(config)#interface Serial0/0/0Router(config-if)#ip address 192.168.1.2 255.255.255.0Router(config-if)#exitRouter(config)#interface Serial0/0/1Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface FastEthernet0/0Router(config-if)#ip address 192.168.4.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#ip route 192.168.0.0 255.255.255.0 192.168.1.1 Router(config)#route ospf 20Router(config-router)#net 192.168.1.0 0.0.0.255 area 1Router(config-router)#net 192.168.2.0 0.0.0.255 area 0Router(config-router)#net 192.168.4.0 0.0.0.255 area 0 上配置：R3上配置：Router>enableRouter#configure terminalRouter(config)#interface Serial0/0/0Router(config-if)#ip address 192.168.3.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config)#interface Serial0/0/1Router(config-if)#ip address 192.168.2.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface FastEthernet0/1Router(config-if)#ip address 192.168.5.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ospf 30Router(config-router)#net 192.168.2.0 0.0.0.255 area 0Router(config-router)#net 192.168.5.0 0.0.0.255 area 0Router(config-router)#redis eigrp 100 subnetsRouter(config-router)#exitRouter(config)#route eigrp 100Router(config-router)#net 192.168.3.0Router(config-router)#redis ospf 30 metric 10000 100 255 1 100R4上配置：上配置：Router>enableRouter#configure terminalRouter(config)#interface Serial0/0/0Router(config-if)#ip address 192.168.3.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#int loop1Router(config-if)#ip add 192.168.100.100 255.255.255.0Router(config-if)#int loop2Router(config-if)#ip add 192.168.200.200 255.255.255.0Router(config-if)#exitRouter(config)#route eigrp 100Router(config-router)#net 192.168.3.0Router(config-router)#net 192.168.100.0Router(config-router)#net 192.168.200.0R5上配置：上配置：Router>enableRouter#configure terminalRouter(config)#interface FastEthernet0/0Router(config-if)#ip address 192.168.4.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface FastEthernet0/1Router(config-if)#ip address 192.168.5.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ospf 40Router(config-router)#net 192.168.4.0 0.0.0.255 area 0Router(config-router)#net 192.168.5.0 0.0.0.255 area 0五、实验检验：五、实验检验：Pc1Pc1：：PC>ping 192.168.100.100Pinging 192.168.100.100 with 32 bytes of data:Reply from 192.168.100.100: bytes=32 time=156ms TTL=252Reply from 192.168.100.100: bytes=32 time=140ms TTL=252Reply from 192.168.100.100: bytes=32 time=141ms TTL=252Reply from 192.168.100.100: bytes=32 time=110ms TTL=252Ping statistics for 192.168.100.100:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 110ms, Maximum = 156ms, Average = 136msPC>ping 192.168.200.200Pinging 192.168.200.200 with 32 bytes of data:Reply from 192.168.200.200: bytes=32 time=141ms TTL=252Reply from 192.168.200.200: bytes=32 time=140ms TTL=252Reply from 192.168.200.200: bytes=32 time=94ms TTL=252Reply from 192.168.200.200: bytes=32 time=157ms TTL=252Ping statistics for 192.168.200.200:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 94ms, Maximum = 157ms, Average = 133ms实验总结：通过综合实验，考察了所有路由器上的协议的配置及彼此之间的重分布，主要需要注意的是顺序及其关键点的配置，步步都不能马虎。

20.2 实验1：RIP，EIGRP 和OSPF 重分布1.实验目的通过本实验可以掌握：①种子度量值的配置；②路由重分布参数的配置；③静态路由重分布；④RIP和OSPF的重分布；⑤EIGRP和OSPF的重分布；⑥重分布路由的查看和调试。

2.拓扑结构实验拓扑图如图20-1所示。

图20-1 RIP，EIGRP和OSPF重分布3.实验步骤(1)步骤1：配置路由器R1R1(config)#router ripR1(config-router)#version 2R1(config-router)#no auto-summaryR1(config-router)#network 192.168.12.0R1(config-router)#redistribute static metric 3 //重分布静态路由R1(config)#ip router 0.0.0.0 0.0.0.0 Serial0/0/1【注意】在向RIP区域重分布路由的时候，必须指定度量值，或者通过”default-metric”命令设置默认种子度量值，因为RIP默认种子度量值为无限大，只有重分布静态特殊，可以不指定种子度量值。

(2)步骤2：配置路由器R2R2(config)#router eigrp 1R2(config-router)#no auto-summaryR2(config-router)#network 192.168.23.0R2(config-router)#redistribute rip metric 1000 100 255 1 1500 //将RIP重分布到EIGRP中【提示】因为EIGRP的度量相对复杂，所以，在重分布时，需要分别指定带宽、延迟、可靠性、负载以及MTU参数的值。

R2(config)#router ripR2(config-router)#version 2R2(config-router)#no auto-summaryR2(config-router)#network 192.168.12.0R2(config-router)#redistribute eigrp 1 //将EIGRP 重分布到RIP中R2(config-router)#default-metric 4 //配置默认种子度量值【注意】在”redistribute”命令中用参数”metric”指定的种子度量值优先于在路由模式下使用”defarult-metric”命令设定的默认的种子度量值。

实验15 配置RIP与OSPF路由重发布【实验名称】配置RIP与OSPF路由重发布。

【实验目的】通过路由重发实验，实现在不同路由协议之间发布路由的要点。

【背景描述】某IT企业拥有4台路由器，企业网内部采用了两个路由协议：OSPF和RIP，在网络中有去往200.1.1.0/24网段的静态路由、去住ISP的默认路由。

【需求分析】使用路由重发布，使内部网络的每台设备都通信。

【实验拓扑】实验的拓扑图，如图15-1所示。

图15-1【实验设备】路由器4台【预备知识】路由器基本配置知识、IP路由知识、RIP路由协议、OSPF路由协议。

【实验原理】使用重分发命令来配置路由器，使其每台设备都通信。

【实验步骤】步骤1 在路由器上配置IP路由选择和IP地址。

RA#config tRA(config)# interface FastEthernet 0/0RA(config-if)#ip address 172.16.1.5 255.255.255.252RA(config)# interface Loopback 0RA(config-if)#ip address 192.168.1.1 255.255.255.252RA(config)#interface Loopback 1RA(config-if)#ip address 192.168.2.1 255.255.255.0RB(config)#interface FastEthernet 0/0RB(config-if)#ip address 172.16.1.6 255.255.255.252RB(config)#interface FastEthernet 0/1RB(config-if)#ip address 172.16.1.1 255.255.255.252RC(config)# interface FastEthernet 0/0RC(config-if)# ip address 172.16.1.2 255.255.255.252RC(config)# interface FastEthernet 0/1RC(config-if)#ip address 172.16.1.9 255.255.255.252RC(config)#interface Loopback 0RC(config-if)#ip address 172.16.3.1 255.255.255.0RD(config)#interface FastEthernet 0/0RD(config-if)#ip address 172.16.1.10 255.255.255.252RD(config)#interface Loopback 0RD(config-if)#i p address 10.1.1.1 255.255.255.0RD(config)#interface Loopback 1RD(config-if)#ip address 10.1.2.1 255.255.255.0RD(config)#interface Loopback 2RD(config-if)#ip address 20.1.1.1 255.255.255.0步骤2 配置RIP和OSPF。

实验十五OSPF与RIP路由重发布实验题目：OSPF与RIP路由重发布实验目的：在本次实验中，你将重分布RIPv2到OSPF协议，并且在RIPv2路由器提供缺省路由。

在完成本次实验之后，你需要完成下列任务：在不同的路由协议之间重分布路由信息。

实验学时： 2实验设备及环境：路由器RSR10、路由器以太网接口、 PC机实验基本配置：1.RIP 协议⑴全局设置指定使用RIP协议 router rip(2)路由设置指定与该路由器相连的网络 network network2.OSPF 协议⑴全局设置指定使用OSPF协议 router ospf process-id (2)路由设置指定与该路由器相连的网络 network address wildcard-mask area area-id 指定与该路由器相邻的节点地址 neighbor ip-address启用路由重发布命令 default-information originate 指定与该路由器相邻的节点地址 neighbor ip-address实验拓扑图图19 OSPF与RIP路由重发布实验拓扑图实验步骤1.在路由器上配置IP路由选择和IP地址。

RA#config tRA(config)# interface FastEthernet 0/0 //进入以太网接口RA(config-if)#ip address 172.16.1.5 255.255.255.252 //配置ip地址RA(config)# interface Loopback 0 //进入回环接口RA(config-if)#ip address 192.168.1.1 255.255.255.252 //配置ip地址RA(config)#interface Loopback 1 //进入回环接口RA(config-if)#ip address 192.168.2.1 255.255.255.0 //配置ip地址RB(config)#interface FastEthernet 0/0 //进入以太网接口RB(config-if)#ip address 172.16.1.6 255.255.255.252 //配置ip地址RB(config)#interface FastEthernet 0/1 //进入以太网接口RB(config-if)#ip address 172.16.1.1 255.255.255.252 //配置ip地址RC(config)# interface FastEthernet 0/0 //进入以太网接口RC(config-if)# ip address 172.16.1.2 255.255.255.252 //配置ip地址RC(config)# interface FastEthernet 0/1 //进入以太网接口RC(config-if)#ip address 172.16.1.9 255.255.255.252 //配置ip地址RC(config)#interface Loopback 0 //进入回环接口RC(config-if)#ip address 172.16.3.1 255.255.255.0 //配置ip地址RD(config)#interface FastEthernet 0/0 //进入以太网接口RD(config-if)#ip address 172.16.1.10 255.255.255.252 //配置ip地址RD(config)#interface Loopback 0 //进入回环接口RD(config-if)#i p address 10.1.1.1 255.255.255.0 //配置ip地址RD(config)#interface Loopback 1 //进入回环接口RD(config-if)#ip address 10.1.2.1 255.255.255.0 //配置ip地址RD(config)#interface Loopback 2 //进入回环接口RD(config-if)#ip address 200.1.1.1 255.255.255.0 //配置ip地址2.配置RIP和OSPF。

网络培训：EIGRP与OSPF双向重分发实验实验目的:配置OSPF与EIGRP的重分发要求:1.除开以太网口的路由可以进行network进行EIGRP与OSPF的通告，其他回环口路由不得使用network通告2.在R1上能看到E 172.16.0.0/22的路由。

3.R1上回环口全部使用重分发，但是在R2 R3上只能看到192.168.1.0/24的路由。

有关度量值的计算方式：eigrp 是采用带宽单位kbps和延迟，ospf采用带宽bps 来计算。

EIGRP_Metric : k1 k2 k3 k4 k5 带宽（100M=100000kbps）负载延迟可靠性mtu （1500）任何路由协议的路由在ospf中重分发时，需要带参数subnets。

以下是配置文件：R1: int fa0/0Ip add 12.1.1.1 255.255.255.0No shutInt loop 0Ip add 1.1.1.1 255.255.255.0No shutInt loop 1Ip add 192.168.1.1 255.255.255.0Int loop 2Ip add 192.168.2.1 255.255.255.0Int loop 3Ip add 192.168.3.1 255.255.255.0ExitRouter ospf 110Router-id 1.1.1.1Network 12.1.1.0 0.0.0.255 a 0Redistribute connect subnets metric-type 1 metric 12 route-map TEST ExitAccess-list 100 permit ip 192.168.1.0 0.0.0.255 anyRoute-map TEST permit 10Match ip address 100ExitR2Int fa0/0Ip add 12.1.1.2 255.255.255.0No shutInt fa0/1Ip add 23.1.1.2 255.255.255.0No shutInt loop 0Ip add 2.2.2.2 255.255.255.0ExitRouter ospf 110Router-id 2.2.2.2Network 12.1.1.0 0.0.0.255 a 0ExitRouter eigrp 90No auto-summaryNetwork 23.1.1.0 0.0.0.255Redistribute ospf 110 metric 100000 11 20 255 1500ExitRouter ospf 110Redistribute eigrp 90 subnets metric-type 1 metric 12ExitR3Int fa0/0Ip add 23.1.1.3 255.255.255.0No shutInt loop 0Ip add 3.3.3.3 255.255.255.0Int loop 1Ip add 172.16.1.1 255.255.255.0Int loop 2Ip add 172.16.2.1 255.255.255.0Int loop 3Ip add 172.16.3.1 255.255.255.0Router eigrp 90No auto-summaryNetwork 23.1.1.0 0.0.0.255Redistribute connect metric 100000 20 255 1 1500Exit将172.16.网段汇总，有两种方式，1）.在R3 ：int fa0/0 ip summary-address eigrp 90 172.16.0.0 255.255.252.02).在R2：router ospf 110Summary-address 172.16.0.0 255.255.252.0在R2上使用show ip route ospf 查看是否有192.168.2.1 192.168.3.1 1.1.1的路由，如果没有这证明实验成功。

在前面已经做个了一个简单的路由重发布实验，这一次呢增加一点难度。

实验的拓扑图在附件中的，还有简单的说明。

实验环境：4台路由器，三台主机，ip为top中分配的。

实验概要：在网络中运行了不同的路由协议，那么两个运行了不同的路由协议的路由器是不能够交换路由表的，这样网络中的每一个路由器都不能拥有整个网络的路由路径，所以这里我们就用到了路由重发布技术。

router0的配置好下：Router#show running-configBuilding configuration...Current configuration : 1003 bytes!version 12.2no service password-encryption!hostname Router!!!!!ip ssh version 1!!interface FastEthernet0/0no ip addressduplex autospeed autoshutdown!interface FastEthernet0/1no ip addressduplex autospeed autoshutdown!interface Serial1/0ip address 11.0.0.1 255.255.255.252clock rate 64000 ＃＃＃在dce设备上封装时钟频率interface Serial1/1ip address 10.0.0.2 255.255.255.252clock rate 64000!interface Serial1/2ip address 12.0.0.1 255.255.255.252clock rate 64000!interface Serial1/3no ip addressshutdown!router eigrp 10redistribute rip metric 1544 5 255 1 1500redistribute ospf 11 metric 1544 5 255 1 1500network 10.0.0.0 0.0.0.3no auto-summary!router ospf 11 ＃＃＃＃＃＃＃＃在发布为ospf时不配置metric log-adjacency-changesredistribute rip subnetsredistribute eigrp 10 subnetsnetwork 11.0.0.0 0.0.0.3 area 0!router ripversion 2redistribute eigrp 10 metric 2redistribute ospf 11 metric 3network 12.0.0.0no auto-summary ＃＃＃＃＃＃＃＃不要忘了这个命令，取消自动汇总ip classless!!!!!line con 0line vty 0 4login!!end在router2路由器上要配置的就是让直连的两个网络运行在eigrp 10 上，并对相应的串口和以太网口配置ip地址。

实验五配置RIP、OSPF及路由重分配（设计性）一、实验目的（4学时）1.掌握RIP路由协议的设置方法2.掌握单区域和多区域OSPF开放最短路径协议的设置方法3.理解路由重分配的原理和配置方法二、实验内容下面给出一个配置示例：f1:150.1.1.1/16e0:150.1.1.2/16图1 路由配置示例注：f0:10.1.1.2/8表示Router3的快速以太网（f是fastethernet的缩写）0端口ip地址为10.1.1.2，子网掩码为255.0.0.0，8即代表子网掩码的8个1，是一种简写格式。

图中其他部分依此类推。

上图与实验四的拓扑结构图一样，做实验的时候，大家只需要从模拟器中载入实验四.top 这个文件即可，不需要重新画图。

另外，路由器的相关网络参数（如：每个接口的ip地址、子网掩码）和pc机的相关网络参数（ip地址、子网掩码和网关）与实验四相同。

相关资料请参照实验二的内容。

配置Router1:如图3所示设置f0/0端口ip地址为192.168.2.1，子网掩码255.255.255.0设置f0/1端口ip地址为192.168.1.1，子网掩码255.255.255.0配置Router2:如图4所示设置f0/0端口ip地址为192.168.1.2，子网掩码255.255.255.0设置f0/1端口ip地址为10.1.1.1，子网掩码255.0.0.0配置Router3:如图5所示设置f0/0端口ip地址为10.1.1.2，子网掩码255.0.0.0设置f0/1端口ip地址为150.1.1.1，子网掩码255.255.0.0配置pc1：如图6所示在C:>提示符下输入winipcfg，打开ip地址配置文本框，配置ip地址为192.168.2.2，子网掩码255.255.255.0，网关192.168.2.1配置pc2：如图7所示在C:>提示符下输入winipcfg，打开ip地址配置文本框，配置ip地址为150.1.1.2，子网掩码为255.255.0.0，网关150.1.1.1(一) 设置RIP路由信息协议RIP路由协议配置的步骤如下：在全局配置模式下：(1)启动RIP路由，指定使用RIP协议router rip(2)配置参与RIP路由的网络号network 网络号router rip命令用于指定使用RIP协议，network命令声明网络号，由于RIP是一个有类路由协议，所以不必声明各个子网号。
