电抗器选用导则
电抗器是一种电气元件，用于控制电路中的电流和电压。它主要通过改变电路的电抗来实现对电流和电压的控制。电抗器的选用是电路设计中非常重要的一部分，它直接影响到电路的性能和稳定性。
在选择电抗器时，需要考虑以下几个方面：
1. 额定电压：电抗器的额定电压应与电路中的电压相匹配。如果电压过高，电抗器可能会受到损坏；如果电压过低，电抗器的性能可能无法发挥。
2. 频率范围：不同的电抗器适用于不同的频率范围。在选择电抗器时，需要考虑电路中的工作频率范围，并选择合适的电抗器。
3. 电流容量：电抗器的电流容量应与电路中的电流相匹配。如果电流过大，电抗器可能会过载；如果电流过小，电抗器可能无法正常工作。
4. 效率：电抗器的效率是衡量其性能的重要指标。选择电抗器时，应选择效率高、能量损耗小的电抗器，以提高电路的效率和稳定性。
5. 尺寸和重量：电抗器的尺寸和重量也是选择的考虑因素之一。在空间有限或对重量有要求的场合，应选择体积小、重量轻的电抗器。
6. 成本：在选择电抗器时，成本也是一个重要的考虑因素。不同型号和品牌的电抗器价格差异较大，需要根据实际需求和预算进行选择。
在实际应用中，根据电路的特点和要求，可以选择不同类型的电抗器，包括电感器和电容器。
电感器是一种具有感性电抗的电抗器，主要用于控制电路中的电流。它可以吸收和释放电能，起到稳定电流的作用。电感器的选用应考虑电感值、电流容量、频率范围等因素。
电容器是一种具有容性电抗的电抗器，主要用于控制电路中的电压。它可以储存和释放电能，起到稳定电压的作用。电容器的选用应考虑容量、电压容量、频率范围等因素。
还有一些特殊类型的电抗器，如变压器和滤波器等，它们在特定电路中起到重要作用。
在选择电抗器时，需要综合考虑电路的特点、工作条件和要求，选择合适的电抗器类型和参数。合理选择电抗器可以提高电路的性能和稳定性，确保电路的正常运行。
变频器是否需要加进线、出线电抗器
一、与变频器配套用的电抗器有 3 种：
1、进线电抗器 LA1又称电源协调电抗器，它能够限制电网电压突变 和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。接入与未接入进线电抗器时，变频器输入电网的谐波电流的情况，
2、直流电抗器 LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间 ， LDC能使逆变环节运行更稳定，及改善变频器的功率因数。
3、输出电抗器 LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用 。
三种电抗器在变频器中的连接如图 2 所示
二、需要安装进线电抗器的场合
进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。因此接入进线电抗器，对改善变频器的运行状况是有好处的。根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行 。
1、电源容量为 600kVA 及以上，且变频器安装位置离大容量电源在 10m
以内，如图3 所示：
直流电抗器和输出电抗器的作 用
2、在有直流环节的变频系统中， 在整流器后接入直流电抗器可以有效地改善功率因数，配合得当可以将功率因数提高到 0.95，另外，直流电抗器能使逆变器运行稳定，并能限制短路电流，所以很多厂家生产的 55kW 以上的变频器都随机供应直流电抗器 。输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制变频器输出的谐波，起到减小变频器噪声的作用。有些厂家还提供有输出电抗器与无输出电抗器时，连接电机的导线允许的最大长度，
电抗器的选用原则
电抗器作为一种重要的电力设备，在电力系统中发挥着重要的作用。正确选择电抗器对于确保电力系统的稳定运行和设备的安全具有重要意义。本文将详细介绍电抗器的选用原则，以供参考。
一、明确电抗器的功能和作用
在选择电抗器之前，首先要明确电抗器的功能和作用。电抗器的主要功能是限制电流和电压的波动，减小谐波干扰，提高电力系统的稳定性。因此，在选择电抗器时，应根据电力系统的需求和运行状况，确定所需的电抗值和电抗器的类型。
二、考虑电抗器的额定电压和电流
电抗器的额定电压和电流是选择电抗器的重要参数。额定电压决定了电抗器能够承受的最大电压，而额定电流则决定了电抗器的负载能力。在选择电抗器时，应根据电力系统的电压和电流参数，选择合适的额定电压和电流，以确保电抗器能够正常工作并保护设备不受损坏。
三、考虑电抗器的结构和材料
电抗器的结构和材料也是选择电抗器的重要因素。不同的结构和材料会对电抗器的性能产生影响。例如，铁芯电抗器具有较高的饱和磁通密度和较低的损耗，适用于高电压、大电流的场合；而空心电抗器则具有较低的饱和磁通密度和较高的电阻值，适用于低电压、小电流的场合。因此，在选择电抗器时，应根据电力系统的需求和运行状况，选择合适的结构和材料。
四、考虑电抗器的安装和维护
电抗器的安装和维护也是选择电抗器的重要因素。不同的安装和维护方式会对电抗器的性能和使用寿命产生影响。因此，在选择电抗器时，应考虑安装和维护的方便性和经济性，选择合适的安装和维护方式。
五、考虑电抗器的性价比
在选择电抗器时，还应考虑其性价比。不同品牌、不同型号的电抗器价格和质量各不相同，因此在选择时应进行综合比较。应选择性价比高的产品，以确保电力系统的稳定运行和设备的安全。
六、考虑电抗器的环境因素
在选择电抗器时，还应考虑环境因素对其性能和使用寿命的影响。例如，高温、潮湿、腐蚀等环境因素会对电抗器的性能和使用寿命产生影响。因此，在选择电抗器时，应选择适应环境条件的产品，以确保其正常工作并延长使用寿命。 综上所述，选择合适的电抗器需要综合考虑多个因素。只有明确电抗器的功能和作用、考虑额定电压和电流、结构和材料、安装和维护、性价比以及环境因素等因素，才能确保选择的电抗器符合电力系统的需求并保证设备的正常运行和安全。

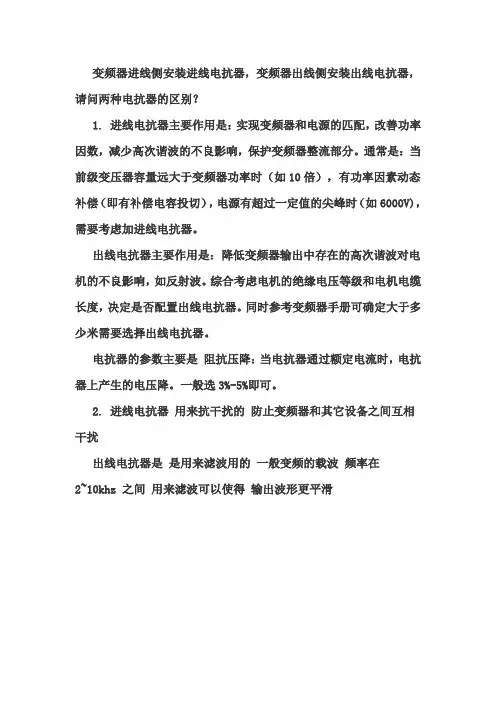

变频器进线侧安装进线电抗器，变频器出线侧安装出线电抗器，请问两种电抗器的区别？
1. 进线电抗器主要作用是：实现变频器和电源的匹配，改善功率因数，减少高次谐波的不良影响，保护变频器整流部分。通常是：当前级变压器容量远大于变频器功率时（如10倍），有功率因素动态补偿（即有补偿电容投切），电源有超过一定值的尖峰时（如6000V)，需要考虑加进线电抗器。
出线电抗器主要作用是：降低变频器输出中存在的高次谐波对电机的不良影响，如反射波。综合考虑电机的绝缘电压等级和电机电缆长度，决定是否配置出线电抗器。同时参考变频器手册可确定大于多少米需要选择出线电抗器。
电抗器的参数主要是 阻抗压降：当电抗器通过额定电流时，电抗器上产生的电压降。一般选3%-5%即可。
2. 进线电抗器 用来抗干扰的 防止变频器和其它设备之间互相干扰
出线电抗器是 是用来滤波用的 一般变频的载波 频率在2~10khz 之间 用来滤波可以使得 输出波形更平滑
