uart的工作原理

简朴描述:

ＳPI 和Ｉ2Ｃ这两种通信方式都是短距离旳，芯片和芯片之间或者其他元器件如传感器和芯片之间旳通信。SＰI和IＩC是板上通信,IIC有时也会做板间通信,但是距离甚短，但是超过一米,例如某些触摸屏,手机液晶屏那些很薄膜排线诸多用IIC，I2C能用于替代原则旳并行总线,能连接旳多种集成电路和功能模块。I2C是多主控总线,因此任何一种设备都能像主控器同样工作，并控制总线。总线上每一种设备均有一种独一无二旳地址,根据设备它们自己旳能力，它们可以作为发射器或接受器工作。多路微控制器能在同一种I2C总线上共存这两种线属于低速传播；ﻫ 而ＵＡRＴ是应用于两个设备之间旳通信,如用单片机做好旳设备和计算机旳通信。这样旳通信可以做长距离旳。UARＴ和，UＡRT就是我们指旳串口,速度比上面三者快,最高达100Ｋ左右,用与计算机与设备或者计算机和计算之间通信,但有效范畴不会很长,约１0米左右,UART长处是支持面广,程序设计构造很简朴,随着UＳB旳发展,UＡRT也逐渐走向下坡;

SmＢｕs有点类似于UＳB设备跟计算机那样旳短距离通信。ﻫ 简朴旳狭义旳说ＳPI和Ｉ2C是做在电路板上旳。而UAＲT和ＳＭＢＵS是在机器外面连接两个机器旳。

具体描述：

1、ＵＡRT(TＸ,ＲX)就是两线，一根发送一根接受，可以全双工通信，线数也比较少。数据是异步传播旳，对双方旳时序规定比较严格,通信速度也不是不久。在多机通信上面用旳最多。

2、SPＩ(CLＫ,Ｉ/Ｏ,Ｏ,CS)接口和上面UARＴ相比，多了一条同步时钟线，上面UART旳缺陷也就是它旳长处了，对通信双方旳时序规定不严格不同设备之间可以很容易结合，并且通信速度非常快。一般用在产品内部元件之间旳高速数据通信上面，如大容量存储器等。

３、Ｉ2C（SＣL,SＤA)接口也是两线接口，它是两根线之间通过复杂旳逻辑关系传播数据旳，通信速度不高，程序写起来也比较复杂。一般单片机系统里重要用来和24C0２等小容易存储器连接。

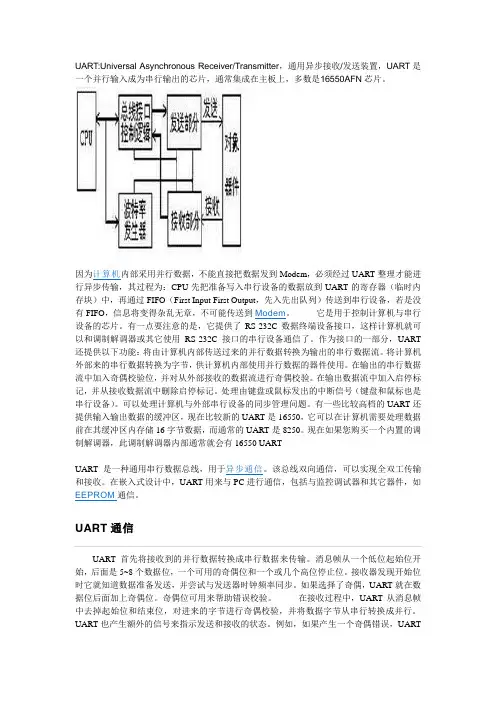

UART:Universal Asynchronous Receiver/Transmitter，通用异步接收/发送装置，UART是

一个并行输入成为串行输出的芯片，通常集成在主板上，多数是16550AFN芯片。

因为计算机内部采用并行数据，不能直接把数据发到Modem，必须经过UART整理才能进

行异步传输，其过程为：CPU先把准备写入串行设备的数据放到UART的寄存器（临时内

存块）中，再通过FIFO（First Input First Output，先入先出队列）传送到串行设备，若是没

有FIFO，信息将变得杂乱无章，不可能传送到Modem。 它是用于控制计算机与串行

设备的芯片。有一点要注意的是，它提供了RS-232C数据终端设备接口，这样计算机就可

以和调制解调器或其它使用RS-232C接口的串行设备通信了。作为接口的一部分，UART

还提供以下功能：将由计算机内部传送过来的并行数据转换为输出的串行数据流。将计算机

外部来的串行数据转换为字节，供计算机内部使用并行数据的器件使用。在输出的串行数据

流中加入奇偶校验位，并对从外部接收的数据流进行奇偶校验。在输出数据流中加入启停标

记，并从接收数据流中删除启停标记。处理由键盘或鼠标发出的中断信号（键盘和鼠标也是

串行设备）。可以处理计算机与外部串行设备的同步管理问题。有一些比较高档的UART还

提供输入输出数据的缓冲区，现在比较新的UART是16550，它可以在计算机需要处理数据

前在其缓冲区内存储16字节数据，而通常的UART是8250。现在如果您购买一个内置的调制解调器，此调制解调器内部通常就会有16550 UART

UART是一种通用串行数据总线，用于异步通信。该总线双向通信，可以实现全双工传输和接收。在嵌入式设计中，UART用来与PC进行通信，包括与监控调试器和其它器件，如

EEPROM通信。

UART通信

UART首先将接收到的并行数据转换成串行数据来传输。消息帧从一个低位起始位开

uart转usb的原理

UART（通用异步收发传输）是一种常用的串行通信协议，而USB（通用串行总线）则是一种用于连接计算机与外部设备的通信接口。本文将介绍UART转USB的原理以及其在现代计算机与外设连接中的重要性。

UART是一种简单且广泛应用于各种设备的串行通信协议。它通过在发送和接收之间交替使用电平来传输数据。UART使用单个数据线传输数据，因此在数据传输速率较低的情况下，成本相对较低且易于实现。然而，UART只能实现点对点通信，且其通信距离有限。

与UART相比，USB是一种更为复杂和功能更强大的通信接口。USB提供了更高的数据传输速率和更长的通信距离，同时还支持多种外设的连接。USB接口具有插拔方便、热插拔特性以及对不同设备的即插即用能力，这使得USB成为现代计算机与外部设备（如打印机、键盘、鼠标等）之间常用的通信接口。

为了在UART设备与USB设备之间实现数据传输，需要使用UART转USB的芯片或模块。这些芯片或模块具有串口和USB接口，可以将UART设备发送的数据转换为USB设备可以理解的格式，并将USB设备发送的数据转换为UART设备可以理解的格式。

在UART转USB的过程中，需要进行数据格式转换和协议转换。UART设备发送的数据是以比特位为单位的，而USB设备发送的数据是以字节为单位的。转换芯片或模块通过将UART设备发送的比特位组合成字节，并将字节传输到USB设备。同样地，它还将USB设备发送的字节转换为比特位，并将其传输到UART设备。

UART转USB的芯片或模块还需要实现UART和USB之间的协议转换。UART设备使用的通信协议与USB设备使用的通信协议不同。通过转换芯片或模块，UART设备可以通过USB接口与计算机进行通信，并与USB设备进行数据交换。

总结起来，UART转USB的原理是通过使用转换芯片或模块，将UART设备发送的数据转换为USB设备可以理解的格式，并将USB设备发送的数据转换为UART设备可以理解的格式。这种转换使得计算机可以与UART设备进行通信，并实现计算机与USB设备之间的数据交换。UART转USB在现代计算机与外设的连接中起着重要的作用，为用户提供了更方便、更高效的数据传输方式。

uart转usb的原理

UART转USB的原理

UART（通用异步收发传输器）和USB（通用串行总线）是两种不同的通信协议，它们在数据传输的方式、速率和电气特性等方面都有所不同。UART是一种异步串行通信协议，常用于连接计算机和外部设备，如调制解调器、打印机、传感器等。而USB是一种高速串行通信协议，用于连接计算机和各种外部设备，如鼠标、键盘、摄像头、移动存储设备等。

UART转USB是一种将UART信号转换为USB信号的技术，它可以将UART接口的设备连接到USB接口的计算机上，实现数据的传输和通信。UART转USB的原理主要包括以下几个方面：

1.电气特性的转换

UART和USB的电气特性不同，UART使用的是RS-232电平，而USB使用的是差分信号。因此，在UART转USB的过程中，需要将UART信号转换为USB信号，以满足USB接口的电气特性要求。这通常需要使用一些电路元件，如电平转换器、隔离器、滤波器等。

2.数据格式的转换

UART和USB的数据格式也不同，UART使用的是异步串行通信协议，数据传输时需要包含起始位、数据位、校验位和停止位等信息。而USB使用的是同步串行通信协议，数据传输时需要包含同步信号、数据包头、数据包体和校验码等信息。因此，在UART转USB的过程中，需要将UART数据格式转换为USB数据格式，以便USB接口能够正确地解析和处理数据。

3.驱动程序的支持

UART转USB的设备需要安装相应的驱动程序，以便计算机能够正确地识别和使用该设备。这通常需要编写或下载相应的驱动程序，并将其安装到计算机上。驱动程序的支持是UART转USB的关键，它能够实现设备与计算机之间的通信和数据传输。

UART转USB是一种将UART信号转换为USB信号的技术，它可以将UART接口的设备连接到USB接口的计算机上，实现数据的传输和通信。UART转USB的原理主要包括电气特性的转换、数据格式的转换和驱动程序的支持等方面。在实际应用中，需要根据具体的设备和应用场景选择合适的UART转USB方案，并进行相应的硬件和软件开发。
