分液漏斗是化学实验室中常用的实验器材，用于将混合物中的两种或多种物质分离开来。而恒压分液漏斗则是一种特殊的分液漏斗，它能够保持一定的压力，从而在分液过程中提供额外的控制。本文将对恒压分液漏斗的原理进行深入探讨。

- 1 - 恒压气阀3D工作原理

恒压气阀是一种常见的气动控制元件，广泛应用于各种工业自动化控制系统中。它的主要作用是维持系统中的气压稳定，确保气动执行器的正常工作。本文将介绍恒压气阀的3D工作原理，以帮助读者更好地理解它的工作原理和应用。

一、恒压气阀的基本结构

恒压气阀通常由两个主要部分组成：控制部分和执行部分。控制部分通常由电磁阀、控制板和压力传感器等组成，用于监测系统中的气压并控制气阀的开闭。执行部分通常由阀体、阀芯和弹簧等组成，用于控制气流的通断和压力的稳定。

二、恒压气阀的工作原理

恒压气阀的工作原理基于气动原理，它通过控制气源的气流来控制气压的稳定。当气源中的气压低于系统设定的压力值时，控制部分的电磁阀会打开，让气源中的气流通过阀体进入系统中，增加系统中的气压。当气源中的气压高于系统设定的压力值时，控制部分的电磁阀会关闭，停止气流的进入，从而保持系统中的气压稳定。

恒压气阀的执行部分主要由阀体、阀芯和弹簧等组成。当电磁阀关闭时，阀芯会被弹簧推向阀座，阻止气流的通断。当电磁阀打开时，阀芯会被电磁力吸引，脱离阀座，让气流通过阀体进入系统中。

三、恒压气阀的应用

恒压气阀广泛应用于各种工业自动化控制系统中，特别是在需要保持气压稳定的场合。例如，它可以用于气动夹紧装置、气动升降装 - 2 - 置、气动缸等气动执行器的控制，确保它们的正常工作。此外，它还可以用于气压传感器、气压调节器等气压控制元件的控制，确保它们的准确度和可靠性。

总之，恒压气阀是一种重要的气动控制元件，它通过控制气流的通断和压力的稳定，确保气动执行器的正常工作。在各种工业自动化控制系统中，它都扮演着重要的角色，为生产提供了可靠的保障。

恒压变量泵的液压原理

恒压变量泵是利用液压传动原理进行工作的，它的液压原理与普通变量泵有所不同。普通变量泵的工作原理是通过改变变量式的体积，来增加或减少泵的供油能力，从而达到控制液压系统压力和流量的目的。而恒压变量泵则通过先将压力控制在一定范围内，再进行变量式的体积调节，进而达到保持压力稳定的效果。

恒压变量泵具有几个比较重要的组成部分。首先是压力控制阀，它是保持液压系统压力稳定的关键因素。压力控制阀会检测液压系统的压力情况，然后相应地控制液压泵的供油量。当系统的液压压力超过预设值时，压力控制阀会自动调节泵的供油量，使得系统压力能够在设定范围内保持稳定。

其次是变量式结构，它由转子和定子两部分组成。转子部分是由几个齿轮型叶片和一段转子轴组成，它们可以旋转，使得体积随之变化。定子部分则是泵的机壳，由于它固定不动，所以可以作为参照点，来确定泵的供油量。

最后，是泵的进、出口，这里是液压流动的通道。当液压油进入泵的进口后，会先经过压力控制阀，然后再进入到变量式结构中。由于压力控制阀的调节作用，很大程度上会影响变量式结构的旋转速度，从而决定了油液被吸入泵的体积大小。当变量式结构旋转时，便会将吸入的油液压缩，然后经过泵的出口流出，从而形成液压能量，为液压系统提供所需的压力和流量。

总体来说，恒压变量泵的液压原理是将压力控制在固定的范围内，再通过调节变量式结构的旋转速度来控制供油量，以确保液压系统能够获得稳定的压力和流量。此种设计与其他变量泵相比，能够更加准确地控制液压系统的动作速度和压力水平，从而使得液压系统更加稳定可靠。

LM358恒流恒压原理

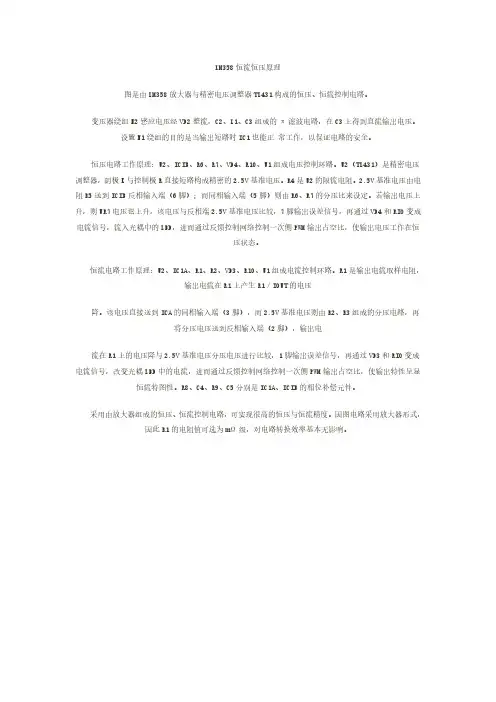

图是由LM358放大器与精密电压调整器TL431构成的恒压、恒流控制电路。

变压器绕组N2感应电压经VD2整流，C2、L1、C3组成的π滤波电路，在C3上得到直流输出电压。

设置N1绕组的目的是当输出短路时IC1也能正 常工作，以保证电路的安全。

恒压电路工作原理：U2、ICIB、R6、R7、VD4、R10、U1组成电压控制环路。U2（TL431）是精密电压

调整器，阴极K与控制极R直接短路构成精密的2.5V基准电压。R4是U2的限流电阻。2.5V基准电压由电

阻R5送到ICIB反相输入端（6脚）；而同相输入端（5脚）则由R6、R7的分压比来设定。若输出电压上

升，则UR7电压也上升，该电压与反相端2.5V基准电压比较，7脚输出误差信号，再通过VD4和RIO变成

电流信号，流入光耦中的LED，进而通过反馈控制网络控制一次侧PWM输出占空比，使输出电压工作在恒

压状态。

恒流电路工作原理：U2、IC1A、R1、R2、VD3、R10、U1组成电流控制环路。R1是输出电流取样电阻，

输出电流在R1上产生R1／IOUT的电压

降。该电压直接送到ICA的同相输入端（3脚），而2.5V基准电压则由R2、R3组成的分压电路，再

将分压电压送到反相输入端（2脚），输出电

流在R1上的电压降与2.5V基准电压分压电压进行比较，1脚输出误差信号，再通过VD3和RIO变成

电流信号，改变光耦LED中的电流，进而通过反馈控制网络控制一次侧PWM输出占空比，使输出特性呈显

恒流特图性。R8、C4、R9、C5分别是IC1A、ICIB的相位补偿元件。

采用由放大器组成的恒压、恒流控制电路，可实现很高的恒压与恒流精度。因图电路采用放大器形式，

因此R1的电阻值可选为mΩ级，对电路转换效率基本无影响。

图 由LM358放大器与精密电压调整器TL341构成的恒压、恒流控制电路
