数电计数器实验报告

数电计数器实验报告

引言：

数电计数器是数字电路中常见的一种组合逻辑电路，用于实现对输入信号进行计数的功能。在本次实验中，我们将通过搭建一个四位二进制计数器的电路，来深入了解计数器的工作原理和应用。

实验目的：

1. 熟悉计数器的基本原理和工作方式；

2. 掌握计数器的设计与搭建方法；

3. 理解计数器在数字系统中的应用。

实验器材：

1. 74LS161四位二进制同步计数器芯片；

2. 74LS47七段数码管芯片；

3. 电路连接线、电源等。

实验步骤：

1. 按照电路原理图，连接74LS161计数器芯片和74LS47七段数码管芯片；

2. 将74LS161的CLK输入引脚连接到一个可调的方波发生器，用于提供时钟信号；

3. 将74LS161的RST引脚连接到一个开关，用于手动复位计数器；

4. 将74LS161的QA~QD引脚连接到74LS47的A~D引脚，用于输出计数结果；

5. 将74LS47的LT引脚连接到一个LED灯，用于指示计数溢出。

实验原理： 计数器是由触发器和逻辑门组成的组合逻辑电路。在本次实验中，我们使用74LS161芯片作为计数器，它具有四位二进制计数功能。74LS161芯片内部包含四个D触发器，每个触发器的输出与下一个触发器的时钟输入相连，形成级联的工作方式。当时钟信号上升沿到来时，触发器会根据输入信号的状态进行状态转移，从而实现计数功能。

实验结果：

通过调节方波发生器的频率，我们可以观察到七段数码管上显示的数字不断变化。当计数器达到最大值时，LED灯会亮起，指示计数溢出。通过手动复位开关，我们可以将计数器重新复位为0，重新开始计数。

实验分析：

1. 在实验过程中，我们发现计数器的工作稳定性较好，能够准确地进行计数；

2. 通过改变方波发生器的频率，我们可以调整计数器的计数速度，从而实现不同的计数效果；

3. 计数器的应用非常广泛，比如在时钟、计时器、频率分频器等数字系统中都有广泛的应用。

实验总结：

通过本次实验，我们深入了解了数电计数器的工作原理和应用。计数器作为数字电路中重要的组合逻辑电路，具有广泛的应用前景。在今后的学习和工作中，我们将进一步研究和应用计数器的相关知识，以提高我们在数字系统设计和开发中的能力。

参考文献：

[1] 《数字逻辑与数字系统设计》, 王晓明, 电子工业出版社, 2015年。 [2] 《数字电子技术基础》, 张文清, 电子工业出版社, 2019年。

以上就是本次数电计数器实验的报告内容，通过实验我们对计数器的原理和应用有了更深入的了解，并且通过实际搭建电路进行验证，加深了对计数器的理解和掌握。这对我们今后在数字系统设计和开发中的应用具有重要意义。

合集下载

数电实验报告

数电实验报告

一，实验结果分析

实验一：Quartus II 原理图输入法设计

（2） 实验名称：设计实现全加器

实验任务要求：用实验内容（1）中生成的半加器模块和逻辑门设计实现一个全加器，仿真并验证其功能，并下载到实验板测试，要求用拨码开关设定输入信号，发光二极管显示输出信号。

原理图：

仿真波形图：

仿真波形图分析：输入a,b代表加数与被加数，输入c代表低位向本位的进位。输出s代表本位和，输出co代表向高位的进位。 VCCcINPUTVCCaINPUTVCCbINPUTsOUTPUTcoOUTPUTabscohainstabscohainst1OR2inst4

可得真值表为：

a b c s co

0 0 0 0 0

0 0 1 1 0

0 1 0 1 0

0 1 1 0 1

1 0 0 1 0

1 0 1 0 1

1 1 0 0 1

1 1 1 1 1

与上边的仿真波形图对比可知电路设计正确。

实验三：用VHDL设计与实现时序逻辑电路

（3） 实验名称：连接8421计数器，分频器和数码管译码器

实验任务要求：用VHDL语言设计实现一个带异步复位的8421码十进制计数器，分频器的分频系数为25k，并用数码管显示数字。

VHDL代码：

LIBRARY IEEE;

USE IEEE.STD_LOGIC_1164.ALL;

USE IEEE.STD_LOGIC_UNSIGNED.ALL;

entity div is

port(clk1 : in std_logic;

clk_out : out std_logic);

end;

architecture d of div is

signal cnt : integer range 0 to 12499999;

signal clk_tmp : std_logic;

begin

process(clk1)

begin

if (clk1'event and clk1='1') then

电子技术实验报告(数电部分)

电子技术实验报告(数电部分)

1

电气与电子信息工程学院

实 验 报 告

课程名称： 电子技术实验（数电部分）

专业名称：

班 级：

学 号：

姓 名：

湖北理工学院电气与电子信息工程学院实验报告规范 2

实验报告是检验学生对实验的掌握程度，以及评价学生实验课成绩的重要依据，同时也是实验教学的重要文件，撰写实验报告必须在科学实验的基础上进行。真实的记载实验过程，有利于不断积累研究资料、总结研究实验结果，可以提高学生的观察能力、实践能力、创新能力以及分析问题和解决问题的综合能力，培养学生理论联系实际的学风和实事求是的科学态度。

为加强实验教学中学生实验报告的管理，特指定湖北理工学院电气与电子信息工程学院实验报告规范。

一、每门实验课程中的每一个实验项目均须提交一份实验报告。

二、实验报告内容一般应包含以下几项内容：

1、实验项目名称：用最简练的语言反映实验内容，要求与实验课程安排表中一致；

2、实验目的和要求：明确实验的内容和具体任务；

3、实验内容和原理：简要说明本实验项目所涉及原理、公式及其应用条件；

4、操作方法与实验步骤：写出实验操作的总体思路、操作规范和操作主要注意事项，准确无误地记录原始数据；

5、实验结果与分析：明确地写出最后结果，并对实验得出的结果进行具体、定量的结果分析，说明其可靠性；

6、问题与建议（或实验小结）：提出需要解决问题，提出改进办法与建议，避免抽象地罗列、笼统地讨论。（或对本次实验项目进行总结阐述。）

三、实验报告总体上要求字迹工整，文字简练，数据齐全，图标规范，计算正确，分析充分、具体、定量。

四、指导教师及时批改实验报告，并将批改后的报告返还学生学习改进。

大连理工大学数电实验报告

大连理工大学数电实验报告

大连理工大学本科实验报告

题目：数字钟

课程名称：数字电路课程设计

学院（系）： 电子信息工程

专 业： 电子

班 级： 电子1301班

学生姓名： 陈冠谋

学 号： 201383022

完成日期：2015年7月18日

成 绩：

2014 年 7 月 18 日

注意：本页要求放在实验报告第一页

课程设计得分表

考 勤 课程设计50分 考试40分 作业 合计 最后得分

一、数字钟课程设计要求：

1、设计一个具有‘时’、‘分’、‘秒’的十进制数字显示（小时从00～23）计时器。

2、整点报时。两种方法任选其一：

⑴发出仿中央人民广播电台的整点报时信号，即从59分50秒起，每隔2秒钟发出一次低音“嘟”的信号，连续5次，最后一次要求高音“嘀”的信号，此信号结束即达到整点。“嘟”是500Hz左右的频率输出，“嘀”是1000Hz左右的频率输出

⑵通过LED闪烁实现，闪烁频率及花型可自己设计并在这里说明。

3、手动校时、校分、校秒。

4、定时与闹钟功能，能在设定的时间发出闹铃声。

5、设计一个秒表，显示1%秒到60秒、手动停止。

6、设计一个倒计时，显示小时、分钟、秒。

7、其他创新。

第1题25分，其他每题5分

二、课程设计考试（40分，每题分）：

考试题目：

1、 实体名 □

2、 计数器 □

3、 异步清零 □

4、 进位输出 □

5、 仿真图 □

6、 数码管输出 □

7、 分频 □

8、 元件例化 □

9、 引脚分配 □

10、下载 □

一、设计要求

1、设计一个数字钟，能够显示当前时间，分别用6个数码管显示小时、分钟、秒钟的时间，秒针的计数频率为1Hz，可由系统脉冲分频得到。

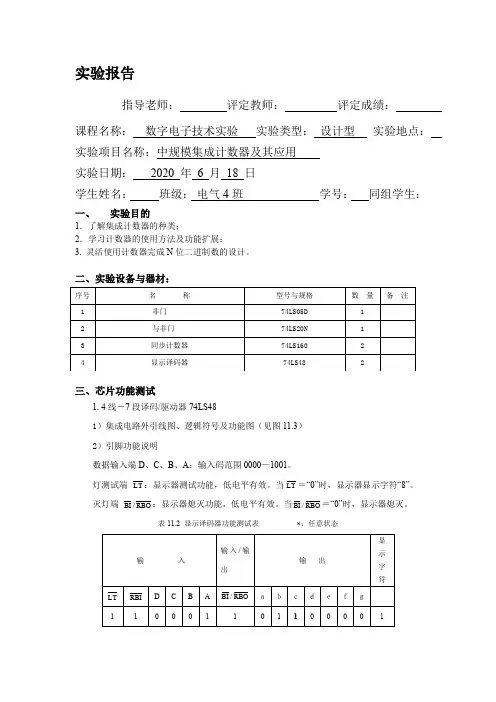

数电实验报告三更新
