伺服电机的选型计算方法

[伺服电机的基本三要素]

1.转数n：根据客户的实际需求，可以选择不同功率的相同功率的电动机。一般来说，速度越低，价格越便宜。

2.转矩T：必须满足实际需要，但不需要像步进电机那样留有太多余量。

3.惯量J：根据现场要求选择惯性不同的电动机，例如机床行业中惯性较大的伺服电动机。

[伺服电机功率的基本计算]

输出功率P = 0.1047 * n * t

其中，n是转速，t是扭矩。旋转速度基本上是3000rpm。

扭矩T = R * m * 9.8

其中R是轴半径，M是物体的重量。

[伺服电机功率选择要点]

电动机的功率应根据生产机械所需的功率进行选择，以使电动机尽可能在额定负载下运行。如果电动机功率太小，就会出现“拉小马车”的现象，这将导致电动机长期过载，并由于发热而损坏其绝缘。甚至电动机也烧毁了。

如果电动机功率太大，就会出现“大马拉小车”的现象。输出的机械功率不能得到充分利用，功率因数和效率不高，不仅不利于用户和电网。而且这是浪费功率。

伺服电机功率实际选择的计算方法

1.为了正确选择电动机功率，必须进行以下计算或比较：

功率P = f * V / 1000（P =计算的功率kW，f =所需的拉力N，v =工作机的线速度M / s）

2.对于恒定负载连续运行模式，可以根据以下公式计算所需的电动机功率：

P1（kw）：P = P / n1n2

其中N1是生产机械的效率； N2是电动机的效率，即传动效率。

通过该公式计算出的功率P1不必与乘积功率相同。因此，所选电动机的额定功率应等于或略大于计算的功率。

3.电机功率采用等级比法选择

所谓的类比法是比较类似生产机械中使用的电动机的功率。具体方法是：知道本机组或附近其他机组的类似生产机械中如何使用大功率电动机，然后选择具有类似功率的电动机进行试运行。调试的目的是验证所选电动机是否与生产机械匹配。验证方法是：使电动机带动生产机械运转，用钳形电流表测量电动机的工作电流，并将测量的电流与电动机铭牌上标出的额定电流进行比较。

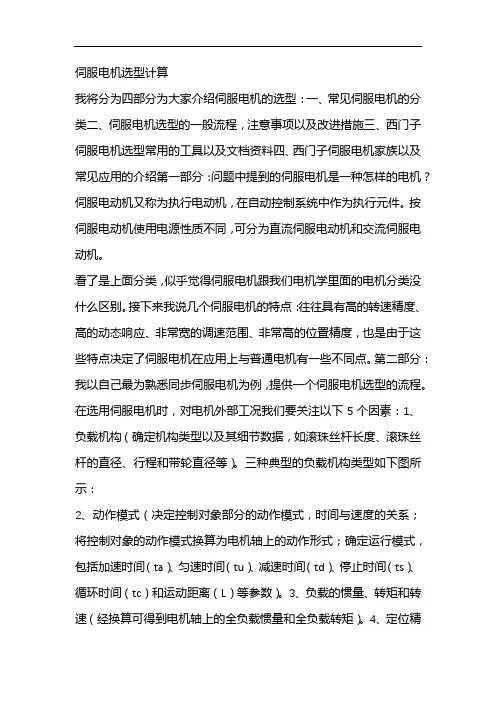

伺服电机选型计算

我将分为四部分为大家介绍伺服电机的选型：一、常见伺服电机的分类二、伺服电机选型的一般流程，注意事项以及改进措施三、西门子伺服电机选型常用的工具以及文档资料四、西门子伺服电机家族以及常见应用的介绍第一部分：问题中提到的伺服电机是一种怎样的电机？伺服电动机又称为执行电动机，在自动控制系统中作为执行元件。按伺服电动机使用电源性质不同，可分为直流伺服电动机和交流伺服电动机。

看了是上面分类，似乎觉得伺服电机跟我们电机学里面的电机分类没什么区别。接下来我说几个伺服电机的特点：往往具有高的转速精度、高的动态响应、非常宽的调速范围、非常高的位置精度，也是由于这些特点决定了伺服电机在应用上与普通电机有一些不同点。第二部分：我以自己最为熟悉同步伺服电机为例，提供一个伺服电机选型的流程。在选用伺服电机时，对电机外部工况我们要关注以下5个因素：1、负载机构（确定机构类型以及其细节数据，如滚珠丝杆长度、滚珠丝杆的直径、行程和带轮直径等）。三种典型的负载机构类型如下图所示：

2、动作模式（决定控制对象部分的动作模式，时间与速度的关系；将控制对象的动作模式换算为电机轴上的动作形式；确定运行模式，包括加速时间（ta）、匀速时间（tu）、减速时间（td）、停止时间（ts）、循环时间（tc）和运动距离（L）等参数）。3、负载的惯量、转矩和转速（经换算可得到电机轴上的全负载惯量和全负载转矩）。4、定位精

度（确认编码器的脉冲数是否满足系统要求规格的分辨率）。5、使用环境（如环境温度、湿度、使用环境大气及振动冲击等等）。在进行完以上的计算之后，根据以上的信息我们基本可以进行初步的选定电机然后在选用对应伺服电机规格选用需要关注以下6个方面（这些信息通常会出现在电机的铭牌上，当然选型手册上会有更加全面和细致信息）：

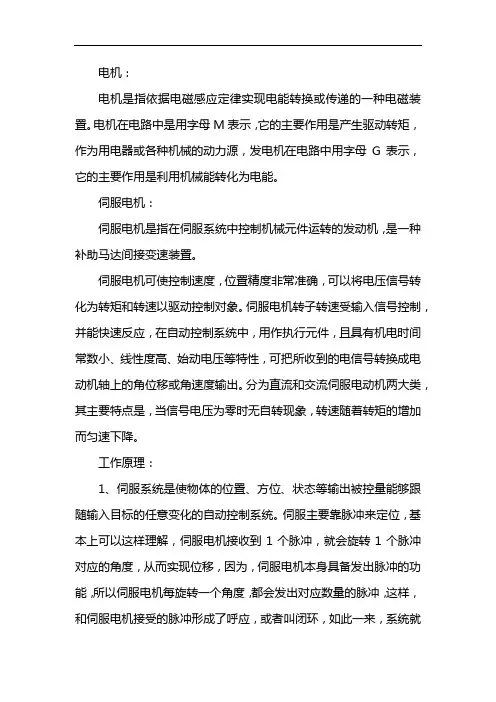

电机：

电机是指依据电磁感应定律实现电能转换或传递的一种电磁装置。电机在电路中是用字母M表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母G表示，它的主要作用是利用机械能转化为电能。

伺服电机：

伺服电机是指在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置。

伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高、始动电压等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。

工作原理：

1、伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标的任意变化的自动控制系统。伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就

会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。直流伺服电机分为有刷和无刷电机。有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护不方便（换碳刷），产生电磁干扰，对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。

无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。

2、交流伺服电机也是无刷电机，分为同步和异步电机，运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。

伺服电机选型方法

伺服电机是一种高性能驱动装置，具有位置、速度和力矩控制的特点。在机械系统中，伺服电机广泛应用于工业机械、飞行器、机器人等领域。因此，正确选择合适的伺服电机对于保证系统性能和运行稳定性非常重要。本文将介绍伺服电机的选型方法。

1.确定负载特性：首先，需要确定负载的特性，包括需要控制的位置、速度和力矩范围。负载的质量、惯性和摩擦等参数也需要考虑。这些参数对于电机的选型具有重要影响。

2.确定运行条件：确定伺服电机的工作条件，如环境温度、湿度和海拔等情况。这些因素也会影响电机的性能和选择。

3.选用正确的电机类型：根据负载特性和运行条件，选择合适的电机类型，如直流伺服电机、交流伺服电机或步进电机。直流伺服电机通常适用于需要高精度和高速度控制的应用，而交流伺服电机适用于需要高扭矩输出和适应不同负载的应用。

4.计算负载转矩要求：根据负载的特性和应用要求，计算所需的转矩范围。这可以通过测量或计算负载的惯性、阻力和力矩来实现。

5.评估电机性能：选择多个候选电机后，需要评估其性能参数，如额定扭矩、额定转速、额定电压和额定电流。还需要考虑电机的动态响应特性，如响应时间和精确度。

6.选用合适的控制器：根据选定的电机类型和性能参数，选择合适的控制器。控制器应具有与电机相匹配的控制模式和通信接口。 7.选择适当的电源：考虑到伺服电机的功耗和性能要求，选择适当的电源。电源应能够提供所需的电压和电流。

8.考虑成本和可靠性：选择伺服电机时，还需要考虑其成本和可靠性。质量好、性能稳定的电机可能更贵，但在长期使用中可能更可靠，减少维护和更换的成本。

9.进行实验验证：在选择电机之前，可以进行实验验证，通过实际测试来验证伺服电机是否能够满足负载和应用的要求。

综上所述，伺服电机的选型需要综合考虑负载特性、运行条件、电机类型、负载转矩要求、电机性能、控制器选择、电源选择、成本和可靠性等因素。通过合理的选型，确保伺服电机能够满足系统的性能和应用要求。
