某水厂安装工程施工组织设计方案.doc

漕运西路路灯安装工程

施

工

组

织

设

计

淮安经典水电设备安装有限公司

二〇一一年一月十三日

编制原则

1、遵循设计文件和规范验收的原则。在编制施工组织方案中，严格按照设计要求，执行现行施工规范，验收标准，科学组织施工，确保工程质量和进度。

2、实事求是，一切从实际出发的原则。在制订施工方案中，根据自身的实力、能力、施工经验、技术水平，坚持正确组织、合理安排、均衡生产，平行作业，确保速度与质量的统一，高效的完成该项施工任务。

3、施工全过程严格管理的原则。严格执行监理工程师的指令，尊重监理的意见，与业主全面合作，严格管理。

4、专业化作业和综合管理相结合的原则。在施工组织方面以专业作业队为基础作业形式，充分发挥专业人员和专业设备的优势，同时采用综合管理的手段，合理调配，以达到总体优化的目的。

5、充分利用进度计划表，对总体施工计划进行时差、资源优化，以达到降低资源消耗，均衡资源强度，最终使编制计划确保优质快速，又降低造价的目的。

6、企业始终坚持“质量第一，服务第一，荣誉第一”的原则，加强外界合作，以高素质的专业人才，为顾客提供优质服务，以高度的敬业精神，赢得顾客的信任，以高水平的科学管理，为顾客提供可靠的保证。

编制说明

我公司有幸参加漕运西路路灯工程的投标，我公司根据贵方的招标文件、技术规范、有关图纸在对工程现场勘察的基础上，对工程施工组织设计的编制、原则、内容、步骤、措施进行了充分的研究和讨论，现分别叙述如下：

1、设计、编制依据

⑴漕运西路路路灯工程的招标文件。

⑵国家现行的技术政策、技术标准、施工及验收规范、工程质量评定标准及操作维修规程等。

2、编制目的

为漕运西路路路灯工程的施工提供完整的纲领性文件，用以指导该工程施工与管理，确保维修工程质量达优，高效、安全、文明地完成该工程的既定建设任务。

3、指导思想

为促进我区亮化工程的建设，加快开发区的硬件建设，为招商引资提供更好的环境。根据有关法律、法规、结合辖区路灯管理实际、制定本工程的施工组织设计。

某水厂(一期)

施工组织设计

编 制：

审 核：

审 定：

批 准：

某安装集团有限公司

二0一八年九月二十日

目 录

1、工程概况

2、编制依据

3、施工部署

4、质量保证体系、工程质量目标及质量保证措施

5、施工安全技术及组织措施

6、文明施工及环境保护

7、施工机具计划与设备材料管理

8、本工程所执行的施工及验收规范和标准

9、各专业施工方案

9.1设备安装施工方案

9.2管道安装施工方案

9.3电气安装施工方案

附：施工总进度计划

1、工程概况

1.1 工程名称：某水厂安装工程。

1.2 工程地点：

1.3 建设单位：某市自来水有限公司。

1.4 设计单位：某设计研究院。

1.5 监理单位：某市东城建设工程监理有限公司。

1.6 施工单位(安装)：某安装集团有限公司。

1.7 工程简介：

本期工程总规模为30万吨/日，一次规划，分二期实施，近期规模为15万吨/日。该工程位于某市，总占地面积208亩。

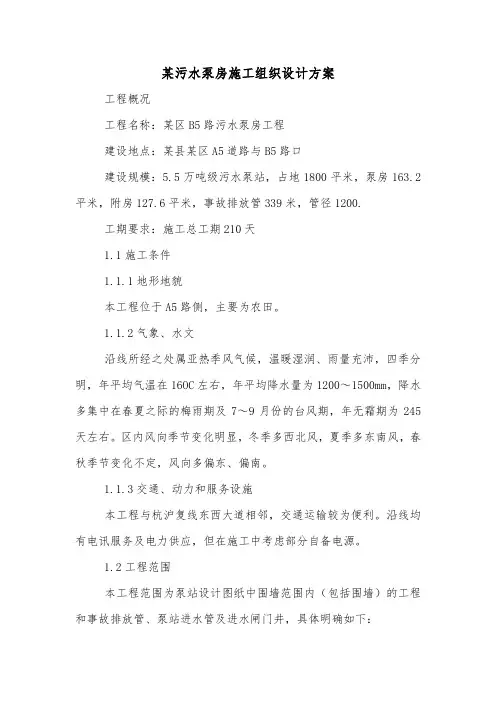

某污水泵房施工组织设计方案

工程概况

工程名称：某区B5路污水泵房工程

建设地点：某县某区A5道路与B5路口

建设规模：5.5万吨级污水泵站，占地1800平米，泵房163.2平米，附房127.6平米，事故排放管339米，管径1200.

工期要求：施工总工期210天

1.1施工条件

1.1.1地形地貌

本工程位于A5路侧，主要为农田。

1.1.2气象、水文

沿线所经之处属亚热季风气候，温暖湿润、雨量充沛，四季分明，年平均气温在16OC左右，年平均降水量为1200～1500mm，降水多集中在春夏之际的梅雨期及7～9月份的台风期，年无霜期为245天左右。区内风向季节变化明显，冬季多西北风，夏季多东南风，春秋季节变化不定，风向多偏东、偏南。

1.1.3交通、动力和服务设施

本工程与杭沪复线东西大道相邻，交通运输较为便利。沿线均有电讯服务及电力供应，但在施工中考虑部分自备电源。

1.2工程范围

本工程范围为泵站设计图纸中围墙范围内（包括围墙）的工程和事故排放管、泵站进水管及进水闸门井，具体明确如下： 1.2.1泵站

泵站、附房、室外道路、室外排水给水（算至围墙外3米）、围墙、大门及工艺设备，绿化不列入本次工程范围内，绿化区域做至土方平整至与道路平。

1.2.2事故排放管

管径D1200承插式钢筋混凝土管道、检查井、排出口。

1.2.3泵站进水管

管径D1500采用承插式钢筋混凝土管道、进水闸门井；吉安纸业废水预留管按D1000，预留长9米，水泥砂浆砖砌封堵计算。

1.3工程设计概况

1.3.1建筑说明

1.3.1.1材料装饰工程

地面、楼面：所有楼、地面均采用磨光500500同质地砖

墙裙、踢脚：厨房、卫生间瓷砖墙裙贴到吊顶底；踢脚板高120，材质同地面。

玉林某水厂供水管网施工组织设计方案

工程概况

第1节 综合说明

工程名称：市城北水厂供水管网配套工程（A路、B路东段、B路-C路、C路、D路、E公路、F北路、G大道、J北路）

建筑地点：市市内招标人：市自来水公司招标代理机构：城市建设工程咨询监理有限责任公司设计单位：中国设计研究院工期要求：180日历天质量要求：国家施工验收规范合格标准

第2节 设计概况

本工程为市城北水厂供水管网配套工程：

包括A路施工区、B路东段施工区、B路-C路施工区、C路施工区、D路施工区、E公路施工区、F北路施工区、G大道施工区和J北路施工区。

1、本工程采用球墨铸铁管为主要，采用柔性胶圈接口；在特殊地段采用钢管，钢管材质采用Q235，采用焊接连接；每条焊缝连接完毕后均必须进行无损探伤检查，超声波检查必须达到100%，光片抽样必须达到10%，检查结果必须达到II级。

2、为防止敷设在野外的管道遭到破坏，埋入地下的部分管道回填后在管道正上方每隔100米设置标志桩，标志桩为C20预制混凝土桩，桩长600mm，截面为150mm*150mm，埋入地下400mm，桩内配4ф8纵筋，ф6@300箍筋，外露部分涂成蓝色。

3、基坑开挖： 原则上采用大开挖，土方不宜堆放在沟坡5m内的地方。施工时应根据现场情况进行组织设计。

管道距构筑物较近时，宜采用钢板桩等方式加强支护，以防基坑塌方事故和损坏领近构筑物。

4、地基处理：

管道大部分落于较好的原状土层上，其地耐力大于120Kpa，直接以之为持力层，施工时超挖15CM用中粗砂夯实填平作为垫层。

管道局部遇软弱地基（FK90KPA）时，应全部清除软土层，压入片石（粒径为25-30cm），接近管底30cm时，用水泥稳定石粉渣作垫层即可。

管道遇软硬土层交替时，应作厚度为50cm的中粗砂褥性层过渡，要求中粗砂层密实，干密度大于16KN/m。
