游标卡尺的使用方法

游标卡尺的使用方法和注意事项，教你如何使用卡尺。

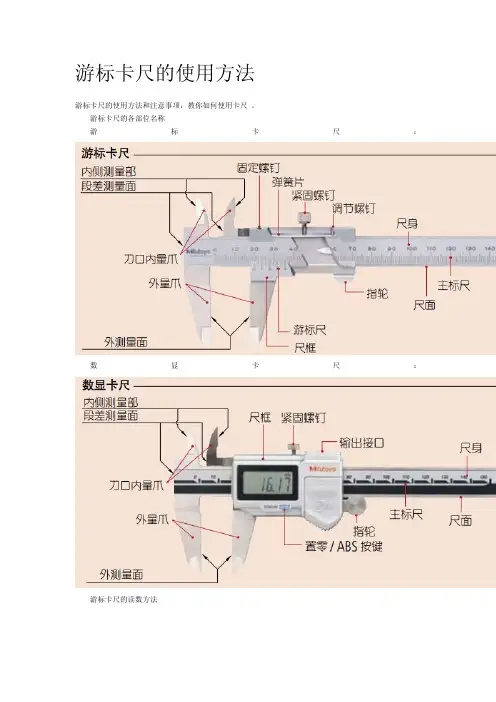

游标卡尺的各部位名称

游标卡尺：

数显卡尺：

游标卡尺的读数方法

游标卡尺（分度值0.01mm）

：

(1)主标尺度数4.00mm

(2)游标尺度数0.75mm

读数值：4.75mm

带表卡尺（分度值0.05mm）

：

(1)主标尺度数16mm

(2)标尺度数0.13mm

读数值：16.13mm

注意：主标尺刻度线与游标尺刻度线一致的位置时，读取左上的0.75毫米（2）。

特殊用途游标卡尺的应用：

1.尖爪型游标卡尺：不规则位置的尺寸测量。

2.偏置爪型游标卡尺：不等高区域尺寸测量。

3.深度测量型游标卡尺：深度测量。

4.薄爪型游标卡尺：窄槽直径测量。

5.外凹槽测量型游标卡尺：诸如凹处厚度的外径测量。

6.管壁厚测量型游标卡尺：测量管道厚度。

游标刻度

游标刻度有顺向游标刻度和逆向游标刻度之分。一般来说，顺向游标刻度使用比较广泛。而顺向游标

刻度中又有普通游标刻度和长游标刻度两种。普通游标刻度用的最多，这是将主刻度尺的(n-1)刻度n等分

而成的。例如，主刻度尺的一个格的长度为1mm，将主刻度尺9个刻度10等分后，游标刻度可以读取的最小

值即为0.1mm。一般来说，卡尺可以读取的游标刻度的最小值是0.05mm。另外，近来，将游标刻度的一个刻

度格的间隔扩大，更加易于读取的长游标刻度得到了广泛的使用。

使用游标卡尺的一般注意事项

1.误差的潜在原因

用游标卡尺测量，存在多种因素可能会导致误差产生。主要因素包括视差、游标卡尺不符合阿贝原理

引起的误差、游标卡尺和工件之间的温度差异引起的不同热膨胀，以及刀刃爪的厚度和在测量小孔直径的

过程中的爪子之间的间隙所带来的影响。

虽然也有其他误差因素，如刻度的准确性、参考边缘垂直度、主叶片的刻度平整度、爪子的方形度，

这些因素都包含在仪器的误差公差里。因此，只要游标卡尺在仪器的误差公差范围内,这些因素都不会造成

问题。

JIS已经注明了处理时的注意事项，所以在使用前用户能够考虑游标卡尺结构所造成的误差因素。这

机械式游标卡尺的使用方法

制作人：江老师

1、机械游标卡尺的简介

游标卡尺是精密的长度测量仪器，常见的机械游标卡尺如下图所示。它的量程为0~110mm，分

度值为0.1mm，由内测量爪、外测量爪、紧固螺钉、微调装置、主尺、游标尺、深度尺组成。

0~200mm以下规格的卡尺具有测量外径、内径、深度三种功能：

2、 游标卡尺的零位校准：

步骤一：使用前，松开尺框上坚固螺钉，将尺框平稳拉开，用布将测量面、导向面擦干净；

步骤二：检查“零”位：轻推尺框，使卡尺两个量爪测量面合并，观察游标“零”刻线与尺身“零”

刻线应对齐，游标尾刻线与尺身相应刻线应对齐。否则，应送计量室或有关部门调整。

3、 游标卡尺的测量方法：（外径）

步骤一：将被测物擦干净，使用时轻拿轻放；

步骤二：松开千分尺的固紧镙钉，校准零位，向后移动外测量爪，使两个外测量爪之间距离略大于被测物体；

步骤三：一只手拿住游标卡尺的尺架，将待测物置于两个外测量爪之间，另一手向前推动活动外

测量尺，至活动外测量尺与被测物接触为止。

步骤四：读数。

注意：1）测量内孔尺寸时，量爪应在孔的直径方向上测量。

2）测量深度尺寸时，应使深度尺杆与被测工件底面相垂直。

4、 游标卡尺的读数：

游标卡尺的读数主要分为三步：

1） 看清楚游标卡尺的分度。10分度的精度是0.1mm，20分度的精度是0.05mm，50分度的精度

是0.02mm；

2） 为了避免出错，要用毫米而不是厘米做单位；

3） 看游标卡尺的零刻度线与主尺的哪条刻度线对准，或比它稍微偏右一点，以此读出毫米的整

数值；

4） 再看与主尺刻度线重合的那条游标刻度线的数值n，则小数部分是nX精度，两者相加就是测量值；

深度测量

深度测量深度测量

深度测量 3 / 3 机械式游标卡尺的使用方法

机械式游标卡尺的使用方法机械式游标卡尺的使用方法

---

专业提供SPC数据分析软件等机械测量解决方案

深度游标卡尺使用方法

---

专业提供SPC数据分析软件等机械测量解决方案 深度游标卡尺

深度游标卡尺用于测量凹槽或孔的深度、梯形工件的梯层高度、长度等尺寸，平

常被简称为“深度尺”。 是一种用游标读数的深度量尺。 深度游标卡尺使用注意事项

深度游标卡尺是比较精密的量具，使用是否合理，不但影响深度游标卡尺本身的

精度和使用寿命，而且对测量结果的准确性，也有直接影响。必须正确使用深度

游标卡尺。

1. 使用前，认真学习并熟练掌握深度游标卡尺的测量、读数方法。

2. 搞清楚所用深度游标卡尺的量程、精度是否符合被测零件的要求。

3. 使用前，检查深度游标卡尺应完整无任何损伤，移动尺框3时，活动要自如

不应有过松或过紧，更不能有晃动现象。

4. 使用前，用纱布将深度游标卡尺擦拭干净，检查尺身4和游标5的刻线是否

清晰，尺身有无弯曲变形、锈蚀等现象。校验零位、检查各部分作用是否正

常。

5. 使用深度游标卡尺时，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来

测量粗糙的物体，以免过早损坏测量面。

6. 移动卡尺的尺框和微动装置时，不要忘记松开紧固螺钉4；但也不要松得过

量，以免螺钉脱落丢失。

7. 测量前，应将被测量表面擦干净，以免灰尘、杂质磨损量具。

8. 卡尺的测量基座和尺身端面应垂直于被测表面并贴合紧密，不得歪斜，否则

会造成测量结果不准。

9. 应在足够的光线下读数，两眼的视线与卡尺的刻线表面垂直，以减小读数误

差。

10. 在机床上测量零件时，要等零件完全停稳后进行，否则不但使量具的测量面

过早磨损而失去精度，且会造成事故。

11. 测量沟槽深度或当其他基准面是曲线时 ，测量基座的端面必须放在曲线的

最高点上，测量出的深度尺寸才是工件的实际尺寸，否则会出现测量误差。 ---

专业提供SPC数据分析软件等机械测量解决方案 12. 用深度游标卡尺测量零件时，不允许过分地施加压力，所用压力应使测量基

游标卡尺的介绍及使用方法

游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。

游标卡尺的概述

游标卡尺作为一种被广泛使用的高精度测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。

游标卡尺的读数方法

以刻度值0.02mm的精密游标卡尺为例，读数方法，可分三步；

1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；

2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；

3）将上面整数和小数两部分加起来，即为总尺寸。

0.02mm游标卡尺的读数方法

如上图所示，副尺0线所对主尺前面的刻度64mm，副尺0线后的第9条线与主尺的一条刻线对齐。副尺0 线后的第9条线表示：

0.02x9= 0.18mm

所以被测工件的尺寸为：

64+0.18=64.18mm

游标卡尺的使用方法

将量爪并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：

游标卡尺的应用

游标卡尺作为一种常用量具，其可具体应用在以下这四个方面：

1）测量工件宽度

2）测量工件外径

3）测量工件内径

4）测量工件深度

具体的这四个方面的测量方法请看下图：

使用注意事项

游标卡尺是比较精密的量具，使用时应注意如下事项：

1) 使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。
