三坐标测量同轴度方法

三坐标测量同轴度的方法三坐标测量同轴度是用于测量两个或多个圆柱形零件或工件之间的同心度或同轴度。

同轴度是指两个圆柱体轴线的平行程度，也可以理解为两个圆柱体轴线的距离差异。

在工程和制造领域中，同轴度对于保证零件的精度和功能非常重要。

1.基准法：首先确定一个基准轴，然后将待测工件固定在坐标测量机上。

通过三坐标测量机测量出待测工件的轴线与基准轴之间的距离，从而求得同轴度。

2.干涉法：利用干涉仪或干涉反射束光学系统，测量工件表面的特征点位置，通过比较特征点的位置和基准位置的差异，进而得出同轴度。

3.镜面反射法：利用三坐标测量机上的平面反射镜测量工件的同轴度。

首先在工件上确定一条基准线，然后通过反射镜将基准线反射到测量机上，再测量基准线在测量机上的位置。

通过对比基准线的实际位置和反射位置，可以得到同轴度。

4.多点测量法：在工件上选择多个测量点，通过三坐标测量机测量每个点的坐标，然后计算每个测量点之间的距离差异。

根据这些差异，可以计算出工件的同轴度。

5.回转法：利用机床的回转轴进行同轴度测量。

首先固定一个测量工件，然后将机床的回转轴与工件的轴线对齐，通过测量工件在回转轴上的位置差异，可以得到同轴度。

6.直接对比法：将待测工件与一个已知同心的参考工件对置，并用三坐标测量机分别测量两者的轴线位置。

通过比较两者的测量结果，可以得到同轴度。

不同的测量方法适用于不同的工件和测量要求。

在实际应用中，需要根据具体情况选择合适的测量方法来进行同轴度测量。

同时，还需要注意仪器的准确度、标定等因素对测量结果的影响。

三坐标测量机检测同轴度的方法研究三坐标测量机是一种精密测量仪器，广泛应用于工业制造领域。

在制造过程中，同轴度是一个非常重要的参数，它影响着工件的质量和性能。

如何准确地检测同轴度成为了制造领域中的一个热点问题。

本文将探讨三坐标测量机检测同轴度的方法研究，旨在为工程技术人员提供参考。

一、同轴度的概念和意义同轴度是指两个轴线或者轴线段之间的位置关系。

在工程制造中，同轴度是一个十分重要的指标，它直接关系到机械零部件的装配和使用精度。

通常情况下，同轴度可以分为两种情况，一种是孤位同轴度，另一种是全相同轴度。

孤位同轴度是指两个轴线的中心轴在线上的线性偏差，全相同轴度是指两个轴的中心轴之间的最大偏差。

在实际工程中，同轴度测试时会出现很多困难，如设备要求高、操作人员技术要求高等。

而三坐标测量机由于其具有高精度、高稳定性、高灵活性等特点，成为了检测同轴度的重要工具。

二、传统的同轴度检测方法传统的同轴度检测方法主要包括光学检测法、机械检测法和电子检测法。

光学检测法主要是通过光学仪器来检测轴的位置关系，它通常需要使用昂贵的光学设备，而且对操作人员的技术要求较高。

机械检测法是通过机械测量仪器来进行同轴度的测量，它需要在轴上安装探针，但这种方法操作繁琐且测量误差较大。

电子检测法是通过电子仪器来进行同轴度的测量，它的精度较高，但需要专业的操作人员来进行操作，且设备昂贵。

在三坐标测量机上检测同轴度，通常需要遵循以下几个步骤：1.准备工作在进行同轴度检测之前，首先需要对三坐标测量机进行正确的设置和校准，以确保测量的准确性。

同时还需要对被测工件进行清洁和固定，以确保测量的精度。

2.选取测量点在进行同轴度检测时，需要选取一定数量的测量点来进行测量。

通常情况下，选取的测量点越多，测量结果越准确。

3.测量同轴度在进行同轴度测量时，需要根据被测工件的实际情况来选择合适的测量方法。

可以通过三坐标测量机的探针来进行点对点的测量，也可以通过扫描仪来进行表面的扫描测量。

三坐标测量同轴度方法方法一同轴度测量方法两个孔的公共轴心线是指两孔各自被测表面长度的中点连线；假使是三个或三个以上的圆柱表面，它们的公共轴心线应该在图样上另做规定。

- 几种测量机通常采用的同轴度测量方法：一、应用系统功能法：即测量机软件系统中自带的同轴度和同心度测量标准子程序，用户在测量时可方便地进行调用。

二、极坐标测量法：这是一种类似于平台测量的检测方法，其基准元素可以通过圆柱、阶梯柱、直线以及圆/圆等测量后构造的直线获得。

可以说，几乎所有用作基准元素的单一基准或组合基准都将包括在内，而被测要素则更为简单，通常情况只是圆的测量。

其操作步骤如下：1、测量单一基准轴线或公共基准轴线并用其建立第一轴（同心度测量除外）；2、将基准轴线清零（即平移原点到基准中心）；3、在被测元素（孔或轴）上测若干截圆（通常测两端）；4、输出被测截圆极径（PR值）；5、取其输出较大PR值的2倍为所测同轴度误差。

三、求距法：该方法的基本原理是通过计算圆心到基准轴线距离的方法求得同轴度误差。

与极坐标测量方法不同的是，被选定的基准轴线无须清零，但评定同轴度误差时同样要取计算结果中最大距离乘以2。

- 关于两个相邻较远的短基准同轴度的测量：这是一个比较典型困扰测量机用户的问题，事实上已经证明由此单从测量数据上来看将有相当一部分工件被视为“超差品”，而那些“超差品”经装配实验后证明大多数没有问题。

这就不得不需要引起测量机操作员的注意。

分析其原因，既不是机器精度太低，也不是系统软件计算错误，主要是图样标注不妥。

对此，可采用以下几种相应的测量方法：1、当基准元素为孔时，可插入配合间隙较为合适的心棒，以延长基准轴线的实测长度；2、采用建立公共基准的测量方法，模拟专用心棒进行检验的方法，分别测量两圆柱对公共轴心线的同轴度；（参看前面公共基准轴线的建立方法和极坐标测量法）；3、在基准圆柱表面内测量更多的点，（多用于连续扫描测头）以加大计算的信息量，使系统确定最大内接圆或最小外接圆时有充足的表面形状信息。

三坐标测量同轴度的方法同轴度测量是指在三维空间中测量两个轴线或两个轴线组之间的偏差程度，用于评估物体的几何形状和机械设备的精度。

在进行同轴度测量时，一般使用三坐标测量系统来获取高精度的测量数据。

下面将详细介绍三坐标测量系统实现同轴度测量的方法。

一、准备工作：在进行同轴度测量前，需要先进行系统的准备工作，包括校准仪器、调整测量系统、设定测量参数等。

首先，需要对三坐标测量系统进行校准，保证其测量精度符合要求。

其次，需要根据被测物体的特点，调整测量系统的工作范围和测量精度。

最后，设置测量参数，如测量范围、测量速度、数据采集率等。

二、设定轴线：在进行同轴度测量时，需要先设定轴线，即选择两条轴线或轴线组作为测量对象。

这两条轴线可以是被测物体内部的两条轴线，也可以是物体表面的两条特征线。

在选择轴线时，需要考虑其与被测物体的几何形状和结构特征的关系。

三、测量方法：1.二点法测量：二点法测量是同轴度测量中常用的方法之一、该方法通过测量被测物体上两个轴线上的两个标记点的坐标，然后计算两个轴线之间的距离差。

通过多次测量可以得到两个轴线之间的平均距离差，从而评估同轴度的偏差情况。

2.多点法测量：多点法测量是提高同轴度测量精度的一种方法。

该方法通过在被测物体上选择多个测量点，然后测量这些测量点到两个轴线的距离，最后计算出两个轴线之间的偏差情况。

多点法测量可以有效减小测量误差，提高测量精度。

3.映射法测量：映射法测量是一种比较复杂的同轴度测量方法。

该方法通过建立被测物体上两个轴线之间的映射关系，先测量一个轴线上的多个点的坐标，然后通过映射关系计算出另一个轴线对应的点的坐标，最后计算出两个轴线之间的距离差。

映射法测量可以在一定范围内实现高精度的同轴度测量。

四、数据处理与分析：在完成测量后，还需要对测量数据进行处理和分析，得到最终的同轴度测量结果。

一般可以采用数据处理软件进行数据的导入和处理，根据测量目的和要求，对数据进行加权平均、误差分析、拟合等处理，得到同轴度的偏差情况和其它相关参数。

三坐标测量机检测同轴度的方法研究三坐标测量机是现代高精度测量领域的一种重要测量设备。

在实际工作中，经常需要使用三坐标测量机进行同轴度检测，因为同轴度是机械件质量的一个重要指标，对保证机械装配精度和产品质量具有至关重要的作用。

本文将探讨三坐标测量机检测同轴度的方法。

1. 同轴度的概念及意义同轴度是指两个轴的轴线在同一平面内的偏差程度，用于描述两个轴是否平行。

同轴度是机械件质量控制的一个关键指标，极大影响着机械件的使用寿命、颤振等，同时也是设计和制造中的难点之一。

检测同轴度可以在机械制造、装配、维修等环节起到至关重要的作用。

2. 同轴度的测量方法常规的同轴度测量方法有三种：落差法、投影仪法、三坐标测量法。

(1) 落差法落差法是一种简便的同轴度测量方法，适用于轴类零件和非轴类零件的测量。

具体方法是：动指针接触待测零件的两端面上的同一点，静指针接触另一个轴上的对应点，通过对比动、静两个指针处的读数，可以得到待测零件的同轴度。

(2) 投影仪法投影仪法适用于轴类零件的同轴度测量。

该方法主要是利用投影仪的投影原理将待测轴与已知轴投影到同一平面上，通过对比两个轴上的投影工作台上测量的两组数据，计算出待测轴的同轴度。

(3) 三坐标测量法三坐标测量法是一种高精度、高效的同轴度测量方法，对于机械结构复杂、形状规则不规则的零件尤为适用。

该方法可直接通过三坐标测量机进行测量计算，并可输出数字化报告。

对于一般的工件，三坐标测量机检测同轴度的步骤如下：①靠正平实体定位②调整辅助支架，支撑轴线③安装检测工具进行检测④检测数据处理，生成报告。

需要注意的是，在进行同轴度测量前，应仔细、准确地进行测量零件的定位和支撑，保证其正确性和稳定性，否则测量结果会受到干扰和误差的影响。

总之，三坐标测量机是同轴度测量中的一种重要工具，具有测量精度高、精度稳定、检测速度快等优点。

在实际工作中选择合适的同轴度测量方法，良好的测量环境以及严谨、科学的测量过程对保证测量精度和准确度至关重要。

三坐标测量同轴度的方法下面将介绍三坐标测量同轴度的方法：1.零件的装夹和校准：在进行同轴度测量之前，首先需要将零件装夹在三坐标测量仪的测量台上，并进行基准校准。

校准主要包括系统误差的消除和坐标系的校正。

2.设定测量参数：在进行测量之前，需要设定测量参数，包括测量的方式、测量精度和测量范围等。

不同的零件需要不同的参数设定。

3.选择测量点位：对于同轴度的测量，需要选择合适的测量点位。

这些点位通常包括轴线的两个端点和轴线表面上的若干个点位。

选取的点位应能够代表整个轴线的特征。

4.进行测量：通过三坐标测量头对选定的点位进行测量。

可以通过旋转表、连续扫描或振动测量等方式进行测量。

测量结果将以三维坐标的形式存储在计算机中。

5.数据分析和处理：根据测量数据进行数据分析和处理。

可以利用计算机软件进行数据处理，计算出轴线的实际位置和直径。

6.测量结果的评估：根据测量结果进行同轴度的评估。

可以通过比较实际测量结果与设定的标准值进行评估，或者通过绘制轴线图形进行直观的评估。

需要注意的是，在进行同轴度测量时，需要注意以下几点：1.测量环境的要求：为了保证测量的精度，需要在净化、无振动和恒温的环境下进行测量。

2.测量仪器的精度：三坐标测量仪的精度对测量结果的准确性有着重要影响。

因此，在选择测量仪器时，需要考虑其精度和稳定性。

3.轴线的几何形状：不同形状的轴线对同轴度测量的要求不同。

对于直线轴线和圆轴线，可以采用不同的测量方法和参数设置。

综上所述，通过三坐标测量仪进行同轴度测量可以提供高精度和高效率的测量结果。

但在实际操作中，需要掌握测量仪器的使用方法，并严格按照操作规程进行测量，以保证测量结果的准确性。

同时，还需要注意测量环境的要求和轴线的特征，以选择合适的测量方法和参数设置。

三坐标测量同轴度的方法引言：同轴度是指测量对象轴线与参考轴线之间的偏差程度，是衡量物体各个轴线之间配合精度的一个重要指标。

在三坐标测量中，准确、高效地测量同轴度对于保证产品质量具有重要意义。

本文将介绍三坐标测量中常用的同轴度测量方法。

1. 基础测量方法1.1 对称测量法对称测量法通过在测量对象上找出对称轴来进行同轴度测量。

首先，在测量对象上找到两个对称的特征点或特征线，以它们为基准线，分别测量它们到参考轴线的距离。

然后，计算两个测量结果之间的偏差，即可得出同轴度的数值。

1.2 比较测量法比较测量法是将两个或多个测量对象放置在同一设备上进行测量，通过比较它们之间的差异来判断同轴度。

在测量过程中，将测量对象分别放置在测量台上，依次测量它们与参考轴线的距离。

最后，比较每个测量结果与参考值之间的偏差，得出同轴度的评估结果。

2. 先进测量方法2.1 线扫描测量法线扫描测量法是利用探针在测量对象表面进行连续扫描，获取测量点的坐标信息，并分析点之间的偏差来测量同轴度。

该方法具有高精度、高效率的特点。

通过控制探针的运动轨迹，可以实现对测量对象不同轴线的同轴度测量。

2.2 激光干涉测量法激光干涉测量法利用激光干涉原理来测量物体表面的形状和偏差。

通过调整激光束的入射角度和位置，将测量对象与参考轴线进行干涉，在干涉图样中观察到干涉条纹的位置和形状，从而得到同轴度的测量结果。

2.3 数字图像测量法数字图像测量法是利用摄像机拍摄测量对象的图像，通过图像处理和分析技术来获取物体的三维坐标信息。

通过选择参考轴线和测量对象之间的特征点或线，利用三维重建算法计算出测量对象与参考轴线之间的偏差，从而得到同轴度的测量结果。

3. 应用举例3.1 机械加工中的同轴度测量在机械加工过程中，同轴度是一个重要的工艺指标，直接影响到零件的精度和配合要求。

通过三坐标测量仪进行同轴度的测量，可以及时发现工件加工过程中的偏差，并进行相应的修正，保证零件质量。

三坐标测量同轴度的方法
同轴度测量方法
产品样图：
用三坐标进行同轴度的检测不仅直观且又方便，其测量结果精度高，并且重复性好。

1．同轴度公差
同轴度公差
公差带是直径为公差值Φt的圆柱面内的区域，该圆柱面的轴线与基准轴线同轴。

大圆柱面的轴线必须位于直径为公差值Φ0.08且与公共基准线A—B（公共基准轴线）同轴的圆柱面内。

2．影响同轴度的因素
三种控制要素：①轴线与轴线；②轴线与公共轴线；③圆心与圆心。

因此影响同轴度的主要因素有被测元素与基准元素的圆心位置和轴线方向，特别是轴线方向。

如在基准圆柱上测量两个截面圆，用其连线作基准轴。

在被测圆柱上也测量两个截面圆，构造一条直线，然后计算同轴度。

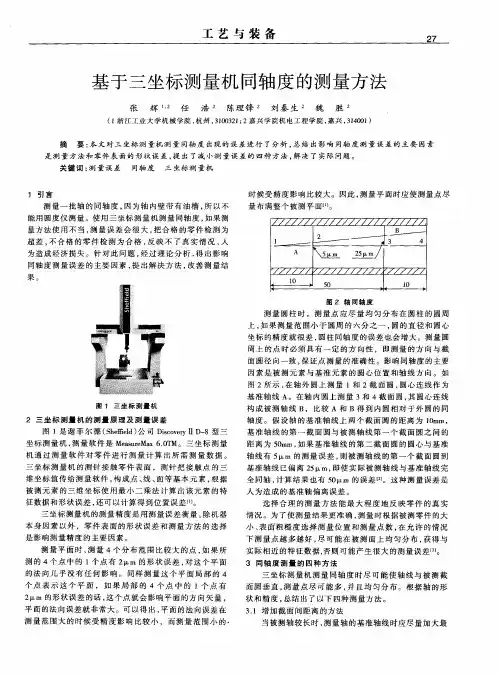

假设基准上两个截面的距离为10 mm，基准第一截面与被测圆柱的第一截面的距离为100 mm,如果基准的第二截面圆的圆心位置与第一截面圆圆心有5μm的测量误差，那么基准轴线延伸到被测圆柱第一截面时已偏离50μm（5μ
mx100÷10），此时，即使被测圆柱与基准完全同轴，其结果也会有100μm的误差（同轴度公差值为直径，50μm是半径），测量原理图如图1所示。

3．用三坐标测量同轴度的方法
对于基准圆柱与被测圆柱（较短）距离较远时不能用测量软件直接求得，通常用公共轴线法。

在被测元素和基准元素上测量多个横截面的圆，再将这些圆的圆心构造一条3D直线，作为公共轴线，每个圆的直径可以不一致，然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度，取其最大值作为该零件的同轴度。

这条公共轴线近似于一个模拟心轴，因此这种方法接近零件的实际装配过程。

三坐标测量机测量同轴度误差的方法探讨在我们的实际测量工作中，经常碰到要求测量两个轴线的同轴度问题，同轴度的测量，用三坐标测量机比较容易实现，也比较符合同轴度误差的定义。

根据国标的规定，同轴度的公差带定义为：被测圆柱的轴线必须位于以基准圆柱轴线为圆心、以公差值为直径的圆柱内。

被测轴线被以基准轴线为圆心的圆柱包容，其直径即为被测轴线的同轴度误差。

如图1所示，Φt即为被测同轴度的公差带。

Φt在图2中，基准为外圆柱A，为单侧轴线的例子，被测外圆柱的轴线对A的同轴度公差为 t，要求圆的轴线必须位于公差值为 t，且与基准轴线A同轴的圆柱面内。

Φt A1、三坐标测量同轴度误差的实现首先，建立坐标系。

任何零件的测量，均在一定的坐标系下进行，所以，首先确立零件的基准。

位置误差基准的建立应该符合最小条件，由此，评价的结果才会是最佳的。

对于同轴度，也是要先确立基准轴线。

基准的建立，应根据零件的技术要求，即图纸标注来确定。

一般基准是一个内孔轴线或者外圆柱轴线，也可以是阶梯轴。

以基准是一个内孔为例，建立坐标系时，通常是采集两个截面圆每个截面圆至少6个点，计算机自动生成一个圆柱轴线，然后作为坐标系的第一轴建立起来，圆点可以设在基准轴线上。

其次，测量被测元素。

同样的方法，采集被测元素的表面一系列的点，应注意，测量应该尽可能的在全长范围内均匀分布，当然，有些实际工件可能只能测量到局部，此时应该与相关方商讨测量方案，以求测量结果的认可。

测量完毕，最终生成一个轴线，最后，进行评价。

评价的方式，一般是由系统自动计算评价，也可以根据坐标系中被测元素与基准的关系手动计算完成，计算时要遵守国标的规定，应符合最小条件的要求。

我们注意到，在用三坐标测量时，测量结果有时会偏离理想值较大，特别是被测元素与基准元素相距很远，两者又比较短时，误差会很大，重复性也不好，此时结果令人怀疑。

比如图3所示。

Ll为基准，L2为被测元素，L为两端面的总长。

L远远大于Ll、L2，比如L=lOLl，在同样的测量点数下，重复性也不好，如果测量的点数不一样，此时的测量结果也会相差很大。

三坐标测量的运用实例用三坐标测量同轴度的方法是什么？三坐标测量机又称三坐标测量仪，简称三坐标或者三次元，因其精准的测量能力被广泛用于各种测量行业之中，如何利用三坐标测量同轴度呢？南京三坐标专家在此向大家说明一下，三坐标测量同轴度的方法是什么？对于基准圆柱与被测圆柱（较短）距离较远时不能用测量软件直接求得，通常用公共轴线法、直线度法、求距法求得。

2.1公共轴线法在被测元素和基准元素上测量多个横截面的圆，再将这些圆的圆心构造一条3D直线，作为公共轴线，每个圆的直径可以不一致，然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度，取其最大值作为该零件的同轴度。

这条公共轴线近似于一个模拟心轴，因此这种方法接近零件的实际装配过程。

2.2直线度法在被测元素和基准元素上测量多个横截面的圆，然后选择这几个圆构造一条3D直线，同轴度近似为直线度的两倍。

被收集的圆在测量时最好测量其整圆，如果是在一个扇形上测量，则测量软件计算出来的偏差可能很大。

2.3求距法同轴度为被测元素和基准元素轴线间最大距离的两倍。

即用关系计算出被测元素和基准元素的最大距离后，将其乘以2即可。

求距法在计算最大距离时要将其投影到一个平面上来计算，因此这个平面与用作基准的轴的垂直度要好。

这种情况比较适合测量同心度。

三坐标接触式扫描测绘应用实例三坐标如何应用在各行各业之中的，相比一些用户有疑惑，这里南京三坐标介绍的是，关于三坐标接触式扫描测绘的应用实例。

在玻璃制品生产中，为加快产品开发进度，除了根据用户提供的产品图纸进行模具设计外，对样品实物进行测绘造型可以更好地了解产品的实际使用要求和更准确地快速确定出模具型腔尺寸。

对于玻璃这样的非漫反射物体，接触式扫描测量在精度和速度方面具有不可取代的优势。

目前市场上流行的超薄CRT电视机中的16：9扁平玻锥在3DFAMILY测量机上用3D-DMIS测量软件中的数学找正法建立工件坐标系后，按未知曲线Digitize模式用SP25扫描测头进行闭线扫描等高线的情况和CALYPSO内嵌CAD模块对曲线测量结果和工件坐标系的IGES精确输出。

三坐标测量仪同轴度测量的方法一、测量基本原理同轴度是指零件的轴心与参考轴线之间的距离差，或者是两个轴心之间的距离差。

同轴度的测量是通过测量零件表面的轮廓线或探针的运动轨迹，并与参考轴线进行比较来实现的。

三坐标测量仪通过探测头测量零件表面上多个测量点的坐标，并根据这些测量点的坐标数据进行数据处理和分析，从而得到零件的同轴度测量结果。

二、准备工作1.根据测量需求选择适当的探测头，确保其能够测量到所需的测量范围和精度。

2.配置适当的测量夹具，确保零件在测量过程中能够保持稳定的位置。

3.设置好三坐标测量仪的参数，包括测量精度、坐标系原点等。

三、同轴度测量步骤1.将零件固定在测量夹具上，确保零件的位置稳定。

2.调整三坐标测量仪，使得探测头能够在零件表面上进行测量。

3.将探测头移动到零件上的一个特定点，记录其坐标。

4.移动探测头到另一个特定点，并记录其坐标。

5.依次测量零件上多个点的坐标，并记录下来。

6.分析测量点的坐标数据，计算零件的同轴度。

7.根据同轴度的要求判断零件是否合格。

四、同轴度测量注意事项1.在进行同轴度测量前，需要先进行零件的表面平面度测量，确保零件的表面是满足平面度要求的。

2.在进行测量前需要对三坐标测量仪进行校准，以确保测量结果的准确性。

3.测量过程中应避免零件和测量夹具的振动和位移，否则会影响测量结果的准确性。

4.在进行测量时，应选择尽可能多的测量点，以提高测量结果的准确性。

5.在测量过程中要注意避免产生误差，例如探测头的碰撞、坐标系误差等。

以上是三坐标测量仪同轴度测量的详细方法。

通过正确操作和准确测量，可以得到准确可靠的同轴度测量结果，并判断零件是否符合同轴度要求。

三坐标测量机检测同轴度的方法研究【摘要】本文研究了三坐标测量机检测同轴度的重要性以及工作原理。

在对同轴度检测方法的现状进行了分析，并比较了各种方法的优缺点。

特别研究了基于CCD相机、激光干涉仪和机械比对仪的同轴度检测方法。

结论部分总结了这三种方法的优劣，同时展望了未来三坐标测量机同轴度检测方法的发展方向。

通过本文的研究，可以更加全面地了解三坐标测量机同轴度检测方法的现状和未来趋势，为工业生产提供更加精准的测量和检测手段。

【关键词】三坐标测量机、同轴度、检测方法、CCD相机、激光干涉仪、机械比对仪、比较分析、发展方向1. 引言1.1 三坐标测量机检测同轴度的重要性三坐标测量机是一种精密的测量设备，广泛应用于各种工业领域。

在制造过程中，同轴度是一个重要的参数，可以衡量工件的内部和外部孔、轴面的同心度或者同轴度。

同轴度的准确度直接影响到产品的质量和性能，因此对同轴度的测量非常关键。

在制造过程中，同轴度的测量不仅可以确保产品的质量，还可以提高工件的加工精度和效率。

三坐标测量机在同轴度检测中扮演着重要的角色，为企业提供了可靠的质量控制手段，有助于提高产品的竞争力和市场占有率。

1.2 三坐标测量机的工作原理三坐标测量机是一种用于实现工件三维尺寸测量的精密测量仪器，其工作原理主要包括利用三个感应探头在三个不同坐标方向上对工件表面进行接触式或非接触式测量。

三坐标测量机通过测量感应探头在三个坐标轴上的位移来确定工件表面上各个点的位置，从而实现对工件尺寸、形状、位置等参数的精密测量。

三坐标测量机的工作原理是基于三角测量原理和坐标变换原理的，在测量过程中需要通过计算机处理探头的信号，将探头测得的数据转换为工件的实际尺寸和位置信息。

三坐标测量机通常配备有高精度的传感器和运动系统，能够实现微米级甚至更高精度的测量。

除了测量工件尺寸外，三坐标测量机还可以用于实现工件的同轴度检测，即检测工件表面上不同轴向的特征是否在同一直线或同一中心轴上。

三坐标测量机检测同轴度的方法研究三坐标测量机是一种能够对工件进行三维形位尺寸测量的高精度测量设备。

在工业生产中，同轴度是一个非常重要的参数，它直接影响到工件的质量和性能。

如何通过三坐标测量机来检测工件的同轴度成为了工业制造中一个重要的研究课题。

本文将对三坐标测量机检测同轴度的方法进行研究，探讨如何利用三坐标测量机来实现对工件同轴度的精准测量。

一、同轴度的定义和影响同轴度是指工件上各个轴线、孔或轴孔的中心轴线与指定的基准轴线、孔或轴孔中心轴线之间的位置关系，它是判断工件内部结构的一项重要参数。

同轴度的大小直接影响到工件的质量和性能。

当工件的同轴度较大时，会导致工件的运动不稳定，加速磨损，甚至可能引起机械设备的故障。

对工件的同轴度进行精准测量是非常重要的。

二、三坐标测量机检测同轴度的原理三坐标测量机是一种通过三条互相垂直的坐标轴来确定三维空间中任意一点的坐标位置的测量设备，其测量精度可以达到亚微米级。

在进行同轴度测量时，三坐标测量机可以通过测量工件上各个轴线、孔或轴孔的中心位置，然后与基准轴线、孔或轴孔的中心位置进行比对，从而得到工件的同轴度参数。

1. 准备工件和基准块在进行同轴度测量之前，首先需要准备好待测工件和基准块。

基准块是一个已知几何尺寸和同轴度的块体，它可以作为对比基准，用来验证三坐标测量机的测量精度和准确度。

2. 确定测量方向根据工件的实际结构和特点，确定同轴度测量的方向。

通常情况下，同轴度测量可以分为水平方向和垂直方向两种情况。

根据实际需要，选择合适的测量方向进行测量。

3. 进行测量将工件和基准块依次放置在三坐标测量机的工作台上，根据预先设定的测量方向，进行同轴度的测量。

在测量过程中，需要确保工件和基准块的位置稳定，避免因移动或者振动导致测量误差。

4. 数据处理和分析通过三坐标测量机测量得到的数据，可以利用专门的数据处理软件进行处理和分析。

将测量得到的工件和基准块的轴线、孔或轴孔的中心位置进行比对，计算得到同轴度参数。

对于基准圆柱与被测圆柱（较短）距离较远时不能用测量软件直接求得，通常用公共轴线法、直线度法、求距法求得。

1 公共轴线法
在被测元素和基准元素上测量多个横截面的圆，再将这些圆的圆心构造一条3D直线，作为公共轴线，每个圆的直径可以不一致，然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度，取其最大值作为该零件的同轴度。

这条公共轴线近似于一个模拟心轴，因此这种方法接近零件的实际装配过程。

2 直线度法
在被测元素和基准元素上测量多个横截面的圆，然后选择这几个圆构造一条3D直线，同轴度近似为直线度的两倍。

被收集的圆在测量时最好测量其整圆，如果是在一个扇形上测量，则测量软件计算出来的偏差可能很大。

3 求距法
同轴度为被测元素和基准元素轴线间最大距离的两倍。

即用关系计算出被测元素和基准元素的最大距离后，将其乘以2即可。

求距法在计算最大距离时要将其投影到一个平面上来计算，因此这个平面与用作基准的轴的垂直度要好。

这种情况比较适合测量同心度。

三坐标测量机检测同轴度的方法研究三坐标测量机是一种用于测量工件三维形状和位置的高精度测量设备，广泛应用于机械制造、汽车、航空航天等行业。

在工件加工和装配过程中，同轴度是一个重要的技术指标，它反映了工件内部各部分之间轴线的平行度和同心度。

研究三坐标测量机检测同轴度的方法对于提高工件加工质量和精度具有重要意义。

一、同轴度的概念同轴度是工件内部各部分之间轴线的平行度和同心度。

在零件的设计和加工中，要求零件的各孔和轴线之间的相互位置精确，这就要求零件的各孔和轴线之间的同轴度要求。

二、三坐标测量机检测同轴度的方法1. 传统测量方法传统测量同轴度的方法通常是采用刻度尺、游标卡尺等手动测量工具进行测量，这种方法存在以下问题：一是测量精度低，无法满足高精度要求；二是测量效率低，浪费时间和人力成本；三是人为因素大，容易出现误差；四是无法实现自动化、数字化管理。

2. 三坐标测量机测量同轴度的方法三坐标测量机是一种高精度、高效率的测量设备，因此可以有效地应用于同轴度的测量。

其具体方法如下：（1）建立工件的三维数学模型，导入三坐标测量机软件，并确定测量的基准点和测量路径。

（2）通过三坐标测量机的探头测量工件上各个关键点的坐标，获取工件的实际几何特征数据。

（3）利用三坐标测量机软件的同轴度测量功能，分析工件上各孔的轴线的平行度和同心度，并生成测量报告。

（4）根据测量报告对工件进行修正或调整，以满足同轴度的技术要求。

三、三坐标测量机检测同轴度的技术难点在三坐标测量机检测同轴度的过程中，存在一些技术难点需要克服：1. 基准点确定：工件上的基准点对同轴度的测量影响很大，因此需要准确、稳定的基准点来进行测量。

2. 测量路径规划：工件的复杂形状和内部结构要求测量路径的合理规划，以确保测量点覆盖全面、均匀。

3. 测量精度保证：同轴度的测量需要高精度的测量仪器和精准的测量方法，要求三坐标测量机具备高精度和稳定性。

4. 数据分析和处理：同轴度的数据分析和处理是一个复杂的工程，需要利用专业的软件工具进行分析和处理。

三坐标测量同心度方法下面将介绍几种常用的三坐标测量同心度方法。

1.基础方法最基础的方法是通过三坐标测量仪直接测量工件的轴线或圆心的三维坐标，然后将这些坐标与指定的参考轴线或圆心进行比较，计算其偏差值。

这种方法需要依赖测量仪的精度和稳定性，并且对操作人员的经验和技术要求较高。

2.支撑法支撑法是一种通过在工件上设置支撑面或支撑点来实现同心度测量的方法。

具体操作步骤如下：（1）在工件表面选择一组指定位置作为支撑点或支撑面；（2）测量支撑点或支撑面的三维坐标，作为参考坐标；（3）测量工件的轴线或圆心的三维坐标；（4）将工件轴线或圆心的坐标与支撑点或支撑面的坐标进行比较，计算其偏差值。

支撑法的优点是操作简单，适用于各种形状的工件。

缺点是需要选择和设置合适的支撑点或支撑面，并且对测量仪的精度要求较高。

3.旋转法旋转法是通过将工件绕其轴线旋转一周来实现同心度测量的方法。

具体操作步骤如下：（1）将工件装夹在测量仪上，并平行于测量仪的坐标轴；（2）测量工件的轴线或圆心的三维坐标；（3）旋转工件360度，分别在每个位置测量工件的轴线或圆心的三维坐标；（4）计算每个位置的偏差值，并求取其平均值。

旋转法的优点是适用于不规则形状的工件，操作相对简单。

缺点是需要调整工件的位置和角度，并且对测量仪的刚性和精度要求较高。

4.数学模型法数学模型法是一种通过建立数学模型来实现同心度测量的方法。

具体操作步骤如下：（1）根据工件的形状和几何特征，建立相应的数学模型；（2）将工件放置在测量仪上，并与数学模型进行对比；（3）通过计算模型与实际测量结果之间的偏差，评估工件的同心度。

数学模型法的优点是可以减少测量误差，提高测量精度。

缺点是需要具备一定的数学建模能力和计算机编程技术。

综上所述，三坐标测量同心度的方法有基础方法、支撑法、旋转法和数学模型法等。

不同的方法适用于不同的工件形状和测量要求，操作简单的同时也对测量仪的精度和稳定性要求较高。
