启闭机安装质量验收评定表启闭机是一种用于大型工业设备的重要设备，其安装质量直接影响到设备的正常运转和使用寿命。

为了确保启闭机的安装质量达到要求，需要进行细致而全面的验收评定。

本文将从验收评定的内容、评定的方法和评定标准等方面进行说明。

一、验收评定的内容启闭机的安装质量验收评定主要包括以下几个方面的内容：1.安装位置和布置合理性的评定：评定启闭机的安装位置是否满足施工图纸和设计要求，是否与周围设备的位置和布置相协调。

2.启闭机安装平整度和水平度的评定：评定启闭机安装的平整度和水平度是否满足技术要求，以保证启闭机的正常运行和封闭性。

3.启闭机基础工程的评定：评定启闭机基础工程的施工质量，包括基础的平整度、混凝土块体质量和基础焊接质量等。

4.启闭机的安装质量评定：评定启闭机的安装质量，包括各部件的连接质量、固定件的紧固质量和安装工艺的合理性等。

5.启闭机的电气安装评定：评定启闭机的电气安装质量，包括电线的接线质量、电缆布线的合理性和电器元件的配置等。

二、评定的方法启闭机的安装质量评定可以采用以下方法进行：1.目测检查法：通过目视观察，对启闭机的安装位置、布置、设备质量等进行评定。

2.测量法：通过使用测量工具，对启闭机的平整度、水平度、基础工程等进行测量评定。

3.抽样检验法：从已安装的启闭机中抽取样品进行检验，评定其安装质量是否符合要求。

4.随机抽查法：对安装队伍进行随机抽查，评定其安装工艺和施工质量是否合格。

三、评定标准启闭机的安装质量评定标准应根据具体的设备要求和行业标准来确定，一般包括以下几个方面的评定指标：1.安装位置和布置合理性的评定：符合相关施工图纸和设计要求、不与周围设备冲突、布局合理等。

2.启闭机安装平整度和水平度的评定：安装平整度误差不超过规定范围、水平度误差不超过规定范围等。

3.启闭机基础工程的评定：基础平整度误差不超过规定范围、混凝土块体质量满足要求、基础焊接质量符合规范等。

4.启闭机的安装质量评定：各部件连接紧固可靠、固定件紧固可靠、安装工艺合理等。

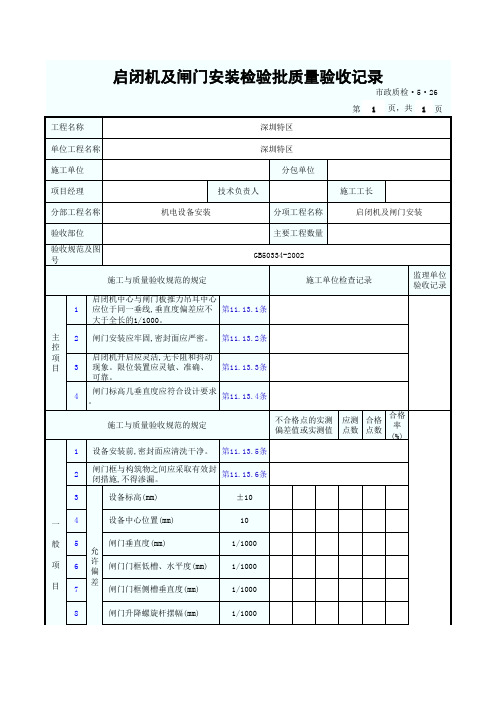

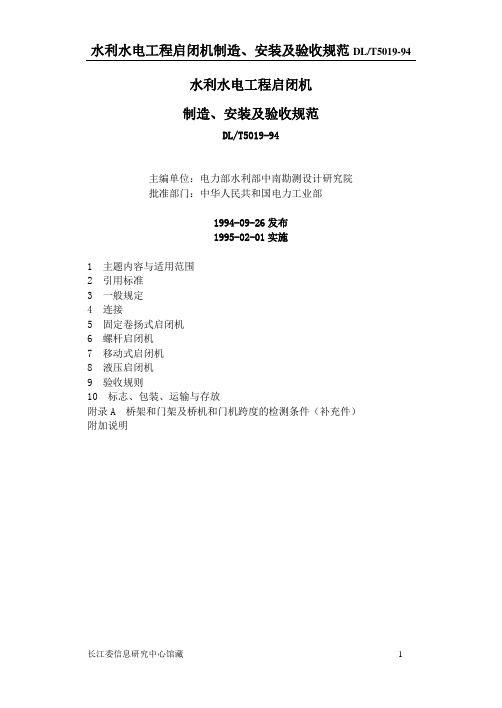

水利水电工程启闭机制造、安装及验收规范DL/T5019-94主编单位：电力部水利部中南勘测设计研究院批准部门：中华人民共和国电力工业部1994-09-26发布1995-02-01实施1 主题内容与适用范围2 引用标准3 一般规定4 连接5 固定卷扬式启闭机6 螺杆启闭机7 移动式启闭机8 液压启闭机9 验收规则10 标志、包装、运输与存放附录A 桥架和门架及桥机和门机跨度的检测条件（补充件）附加说明关于发布《水利水电工程启闭机制造、安装及验收规范》电力行业标准的通知电技［1994]573号《水利水电工程启闭机制造、安装及验收规范》电力行业标准，经部审查通过，批准为推荐性标准，现予发布。

该标准编号为DL／T5019－94，自1995年2月1日起实施，同时SLJ、DLJ201-80《水工建筑物金属结构制造、安装及验收规范》废止。

请将执行中的问题和意见告电力工业部水电站金属结构标准化技术委员会秘书处（挂靠在北京勘测设计研究院）。

该标准由电力出版社出版发行。

一九九四年九月二十六日1 主题内容与适用范围本规范规定了水利水电工程启闭机制造、安装的技术要求，试验方法，验收规则和标志、包装、运输与存放的有关规定。

本规范适用于以电力驱动为主的水利水电工程启闭机，包括固定卷扬式启闭机，螺杆启闭机，移动式启闭机和液压启闭机。

2 引用标准GB 699 优质碳素结构钢技术条件GB 700 碳素结构钢GB 1591 低合金结构钢GB 3077 合金结构钢技术条件GB ll352 一般工程用铸造碳钢件GB 5680 高锰钢铸件技术条件JB／ZQ 4297 合金铸钢GB 9439 灰铸铁件ZBJ 74003 压力容器用钢板超声波探伤GB 5117 碳钢焊条GB 5118 低合金钢焊条GB 983 不锈钢焊条GB 5293 碳素钢埋弧焊用焊剂GB 12470 低合金钢埋弧焊剂GB 8110 二氧化碳气体保护焊用钢焊丝GB 1300 焊接用焊丝GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 3181 漆脱颜色标准样本JB 2299 矿山、工程起重运输机械产品涂漆和安全标志GB 9286 色漆和清漆漆膜的划格试验GB 985 气焊、手工弧焊及气体保护焊坡口基本型式和尺寸GB 986 埋弧焊坡口基本型式和尺寸SL 36 水工金属结构焊接通用技术条件GB 3223 钢熔化焊接接头射线照相和质量分级GB ll345 钢焊缝手工超声波探伤方法和探伤结果分析GB 3O981 螺栓、螺钉和螺柱的性能等级和材料GB 3098.2 螺母的性能等级和材料GB／T 1228－1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB 3632－3633 钢结构用扭剪型高强度螺栓连接副型式尺寸与技术条件GB 1102 圆股钢丝绳GB 5972 起重用钢丝绳检验和报废实用规范GB 6067 起重机械安全规程GB 1801 公差与配合GB 5014 弹性柱销联轴器JB／ZQ 4382 齿式联轴器技术条件GB 1184 形状和位置公差数值GB 10095 渐开线圆柱齿轮精度SD 315 固定卷扬式启闭机通用技术条件GB 5796.4 梯形螺纹公差GB 10089 圆柱蜗杆、蜗轮精度JB 2854 铸铁讲机械加工余量尺寸公差和重量偏差GB 197 普通螺纹公差带GB 4628 桥式起重机圆柱车轮GB 1235 O形橡胶密封圈SJD 81 电力建设施工及验收技术规范GB 1497 低压电器基本标准JB 8 产品标牌GB 4879 防锈包装3 一般规定3．1 设计原则3．1．1 启闭机的设计应技术先进、经济合理、安全可靠、安装维修方便，应符合国家有关设计规范的规定。

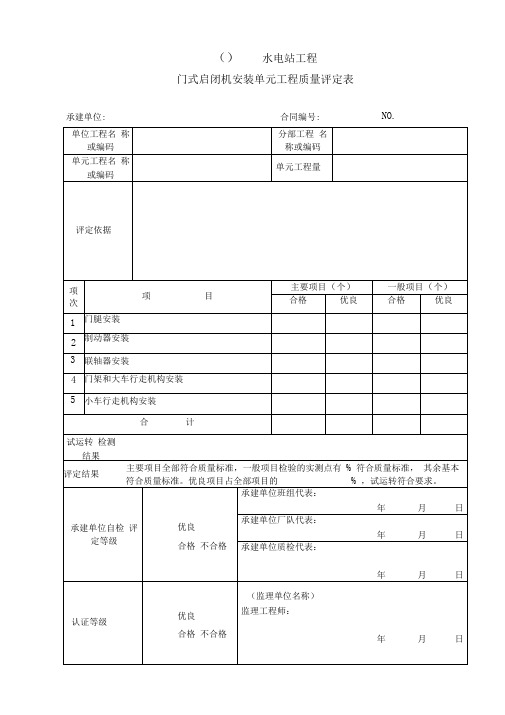

（）水电站工程门式启闭机安装单元工程质量评定表承建单位: 合同编号: NO.（） 水电站工程液压启闭机安装单元工程质量评定表优良承建单位班组代表：年 月 日承建单位自检 合格 承建单位厂队代表：评定等级年月 日不合格承建单位质检代表：年月日优良（监理单位名称）认证等级合格监理工程师：不合格年月日评定结果 其余基本符合质量标准。

优良项目占全部项目的% ，试运转符合要求。

承建单位： 单位工程名 称或编码 单元工程名 称或编码合同编号： 分部工程 名称或编码 NO.评定依据单元工程量主要项目（个） 一般项目（个）合格 优良合格 优良机架安装机架钢梁与推力支座安装 活塞杆安装油箱、贮油箱和管路安装试运转检测结果合 计主要项目全部符合质量标准，一般项目检验的实测点有 %符合质量标准,() 水电站工程门式(液压)启闭机 ______________ 安装工序质量检测/评定表承建单位：单位工程名称或编码单元工程名称或编码施工时段评定依据合同编号：分部工程名称或编码NO. 单元工程量项次项目设计值(mm允许偏差(mm) 实测偏差(mm)合格数(点)合格率(%)质量等级合格优良1 2 3 4 5 6 7 8承建单位自评结果主要项目全部符合质量标准，其中合格项，优良项；一般项目检验的实测点有%符合质量标准，其余基本符合质量标准，其中合格项，优良项。

承建单位班组代表：年月日承建单位厂队代表：年月日承建单位质检代表年月日认证结果对承建单位的自评结果：认可(监理单位名称)监理工程师：（）水电站工程门式启闭机试运转检验表NO项 次 项目质量标准 检验记录1无负荷电动机运行平稳、三相电流平衡2 电气设备无异常发热现象3 限位、保护、联锁装置动作正确、可靠4 控制器接头无烧毁现象5 大、小车行走时，滑块滑动平稳，无卡阻，跳 动及严重冒火花现象6机械部件运转时，无冲击声及异常声响，构件 连接处无松动，裂纹和损坏7 轴承和齿轮润滑良好，机箱无渗油，轴承温度< 650C8 运行时制动瓦全部离开制动轮，无任何摩擦9 钢丝绳，滑动轮钢丝绳不碰刮，滑动轮运转灵 活10静负荷升降机构制动器能制止住1.25倍，额定负荷 升降，且动作平稳、可靠11小车停在桥架中间，起吊1.25倍额定负荷， 停留10分钟、卸荷，检查桥架变形，反复三 次后，主梁实测上拱度应大0.8L /1000（L —跨 度）12小车停在桥架中间，起吊额定负荷，测量主梁 下挠度不大于L/700 （L —跨度）13 动 负 荷升降机制动器能制止住院1.1倍额定负荷的升 降，且动作平稳、可靠14 行走机构制动器能刹住大车及小车，且车轮不 打滑和引起振动及冲击验收 意见 承建单位班组代表承建单位厂队代表承建单位质检代表监理工程师承建单位: 分部工程 名称或编码 合同编号： 单元工程 名称或编码() 水电工程液压启闭机启闭试验及水压试验检验表分部工程名称或编码单元工程名称或编码项次项目质量标准检验记录11.5倍额疋工作压力,并大于Mpa试压10min无渗漏2 水压试验1.25倍额定工作压力试压30min无渗漏,且压降<5獅定工作压力3 在额定工作压力下试压12h,无渗漏,且压降<5%页定工作压力4 油压连续空转不少于30min无异常现5油泵试验在25% 50% 75% 100%勺工作压力下分别连续运转15mi n,应无剧烈振动、杂音、温升过高等现象等现象。

DLT5019-94水利水电工程启闭机制造、安装及验收规范水利水电工程启闭机制造、安装及验收规范 DL/T5019—94 主编单位：电力部水利部中南勘测设计研究院批准单位：中华人民共和国电力工业部1994-09-26发布1995-02-01实施中华人民共和国电力工业部发布关于发布《水利水电工程启闭机制造、安装及验收规范》电力行业标准的通知电技[1994]573号《水利水电工程启闭机制造、安装及验收规范》电力行业标准，经部审查通过，批准为推荐性标准，现予发布。

该标准编号为DL/T5019—94，自1995年2月1日起实施，同时SLJ、DLJ201—80《水工建筑物金属结构制造、安装及验收规范》废止。

请将执行中的问题和意见告电力工业部水电站金属结构标准化技术委员会秘书处(挂靠在北京勘测设计研究院)。

该标准由电力出版社出版发行。

一九九四年九月二六日1 主题内容与适用范围本规范规定了水利水电工程启闭机制造、安装的技术要求，试验方法，验收规则和标志、包装、运输与存放的有关规定。

本规范适用于以电力驱动为主的水利水电工程启闭机，包括固定卷扬式启闭机，螺杆启闭机，移动式启闭机和液压启闭机。

2 引用标准 GB699 优质碳素结构钢技术条件 GB700 碳素结构钢 GB1591 低合金结构钢 GB3077 合金结构钢技术条件GB11352 一般工程用铸造碳钢件 GB5680 高锰钢铸件技术条件JB/ZQ4297 合金铸钢 GB9439 灰铸铁件 ZBJ74003 压力容器用钢板超声波探伤 GB5117 碳钢焊条 GB5118 低合金钢焊条 GB983 不锈钢焊条 GB5293 碳素钢埋弧焊用焊剂 GB12470 低合金钢埋弧焊剂 GB8110 二氧化碳气体保护焊用钢焊丝 GB1300 焊接用焊丝GB8923 涂装前钢材表面锈蚀等级和除锈等级 GB3181 漆脱颜色标准样本 JB2299 矿山、工程起重运输机械产品涂漆和安全标志GB9286 色漆和清漆漆膜的划格试验 GB985 气焊、手工弧焊及气体保护焊坡口基本型式和尺寸 GB986 埋弧焊坡口基本型式和尺寸SL36 水工金属结构焊接通用技术条件 GB3223 钢熔化焊接接头射线照相和质量分级 GB11345 钢焊缝手工超声波探伤方法和探伤结果分析 GB3098、1 螺栓、螺钉和螺柱的性能等级和材料 GB3098、2 螺母的性能等级和材料 GB/T1228—1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB3632—3633 钢结构用扭剪型高强度螺栓连接副型式尺寸与技术条件 GB1102 圆股钢丝绳 GB5972 起重用钢丝绳检验和报废实用规范 GB6067 起重机械安全规程 GB1801 公差与配合 GB5014 弹性柱销联轴器JB/ZQ4382 齿式联轴器技术条件 GB1184 形状和位置公差数值GB10095 渐开线圆柱齿轮精度 SD315 固定卷扬式启闭机通用技术条件 GB5796、4 梯形螺纹公差 GB10089 圆柱蜗杆、蜗轮精度 JB2854 铸铁件机械加工余量尺寸公差和重量偏差 GB197 普通螺纹公差带GB4628 桥式起重机圆柱车轮 GB1235 O形橡胶密封圈 SJD81 电力建设施工及验收技术规范 GB1497 低压电器基本标准 JB8 产品标牌 GB4897 防锈包装3 一般规定3、1 设计原则3、1、1 启闭机的设计应技术先进、经济合理、安全可靠、安装维修方便，应符合国家有关设计规范的规定。

启闭机及闸门安全检查验收表
启闭机及闸门安全检查验收表
一、设备信息
设备名称：启闭机、闸门
编号：
安装位置：
使用部门：
二、安全检查
序号检查项目检查内容检查结果说明
1 电器设备外观脏污，损坏变形、接线是否固定，开关按钮是
否完好，电缆是否裸露；通过 / 不通过
2 机械传动设备齿轮、皮带、轴承、刹车器、轴心是否润滑，
是否松动、崩裂、磨损、变形，是否有声音；通过 / 不通过
3 闸门机构各部位的移动是否灵活、平稳、协调；闸杆是否正常；限位、刹车及防冲击装置功能是否齐全。

通过 / 不通过
4 控制系统各个排斥设备、限位、电缆、传感器是否正常运行；遥控装置是否正常无误。

通过 / 不通过
5 安全装置设备及场地是否配备了必要的安全装置，所有安全
装置是否正常。

通过 / 不通过
三、验收结果
检查人：
验收人：
检查日期：年月日
备注：
以上是启闭机及闸门安全检查验收表。

在进行检查时，需要对每个检查项目进行详细的检查和记录，并将检查结果进行标注。

最终验收结果需要进行记录，以备后续参考。

水利水电工程启闭机制造安装及验收规范SL381－2007 2007－07－14发布2007－10－14实施4.1设计原则4.1.1 启闭机的设计应符合SL41的要求，技术先进、经济合理、安全可靠、安装维修方便，并符合国家有关规定。

4.2技术资料4.2.1启闭机制造前应具备下列资料：1）水利部颁发的启闭机产品使用许可证；2）产品设计图样、计算书、技术要求和制造工艺文件；3）主要材料质量证明书。

4.2.2启闭机出厂验收前，应具备下列资料：1）外购件出厂合格证及使用维护说明书；2）主要零件及结构件的材质证明文件、化学成分、力学性能的测试报告；3）焊接件的焊缝质量检验记录与无损探伤报告；4）大型铸、锻件的探伤检验报告；5）主要零件的热处理试验报告；6）主要部件的装配检查记录；7）零部件的重大缺陷处理办法与返工后的检验报告；8）零件材料的代用通知单；9）设计修改通知单；10）产品的预装检查报告；11）出厂试验大纲；12）出厂检验报告。

4.2.3启闭机安装前，应具备下列资料：1）出厂验收资料；2）启闭机产品合格证；3）制造正式图样、安装图样和技术文件、产品使用和维护说明书；4）产品发货清单；5）现场到货交接清单。

4.2.4启闭机设计计算书、技术文件和图样应经技术成熟、有设计经验或相应设计资质的部门提供或确认。

4.6电气4.6.2应有短路保护、过流保护、失压保护、零位保护、缺相保护、限位保护、过载保护、紧急开关等装置。

5固定卷扬式启闭机5.2.1.4产品组装后，出厂前应进行试验，试验内容应包括起升机构连续正反转运行的性能、电气控制和传动机构操作的可靠性。

空载运行时间不少于30min。

5.2.1.5配置高度指示装置和荷载控制装置的启闭机，应提供产品安装、校验及调试说明。

5.2.2.5启闭机的安装应根据起吊中心线找正，其纵横向中心线偏差不应超过±3mm。

5.2.2.6当吊点在下极限时，钢丝绳留在卷筒上的缠绕圈数应不少于4圈，其中2圈作为固定用，另外2圈为安全圈，当起吊点处于上极限位置时，钢丝绳不得缠绕到卷筒绳以外。

启闭机安装及调试
一、进场验收
启闭机到货后，清点各零部件数量及规格是否与发货单及设计要求相符，并检查各零部件是否损伤。

二、启闭机安装前处理
检查中梁上螺栓埋设位置的顶高程，其偏差不得超过±5mm；如偏差过大，砼顶面凿毛后用Ml0砂浆抹面，使螺栓埋设位置的顶高程满足安装要求。

将启闭机的起吊中心线找出，并将启闭机的安装边线用墨线弹出。

三、启闭机吊装
启闭机工作桥大梁砼抗压强度达到设计抗压强的100％以上时即可进行启闭机吊装。

启闭机吊装设备采用8T吊车，用汽车将启闭机运至公路桥上起吊位置，8T 吊车在公路桥上起吊。

起吊至安装位置时，人工辅助进行调整，使启闭机安放准确。

吊装就位后，将螺帽垫圈套在螺栓上，然后开始上螺帽，各螺帽要均匀拧紧。

每一孔的两台启闭机安装后，开始安装连接两台启闭机的传动轴。

传动轴安装时，传动轴法兰盘上的螺栓孔要与启闭机上法兰盘上的螺栓孔对齐、无错台现象，法兰盘螺栓孔对齐后将螺栓插入螺栓孔内，套上螺帽垫圈后开始上螺帽，各螺帽要均匀拧紧。

启闭机安装就位后，将启闭机的接地接头与接地极焊接。

四、安装后处理
启闭机安装后，搭架子并用彩条布覆盖，以保护启闭机在启闭机房施工过程中不受破坏。

五、试运转
缠绕在卷筒上的钢丝长度，当吊点在下极限位置时，留在卷筒上的圈数不少于4圈，当吊点在上极限位置时，钢丝绳不得缠绕到卷筒的光筒部分。

六、无负荷及负荷实验。
