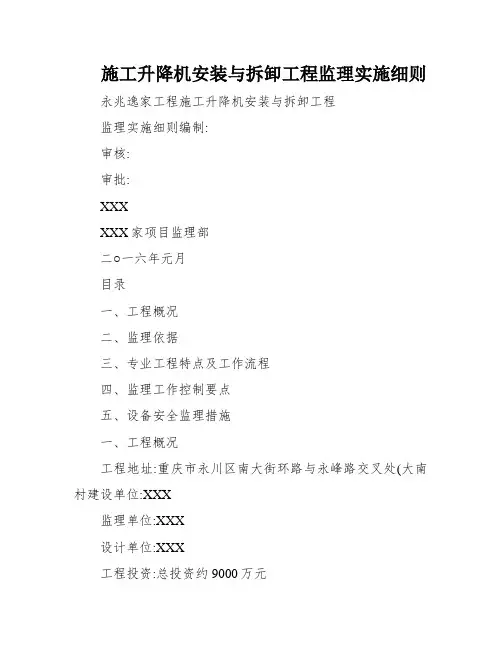

施工升降机安装与拆卸工程监理实施细则永兆逸家工程施工升降机安装与拆卸工程监理实施细则编制:审核:审批:XXXXXX家项目监理部二○一六年元月目录一、工程概况二、监理依据三、专业工程特点及工作流程四、监理工作控制要点五、设备安全监理措施一、工程概况工程地址:重庆市永川区南大街环路与永峰路交叉处(大南村建设单位:XXX监理单位:XXX设计单位:XXX工程投资:总投资约9000万元结构形式:框架剪力墙结构工程期限:约25个月(未包含前期及后期服务本项目用地位置:永川南大街大南村雀子山村民小组(G分区G-1-1地块内二类居民用地(R2.2、监理依据:1、已批准的安全监理规划2、以专业工程相关的标准、标准、规程、设计文件和手艺资料3、施工升降机专项施工方案4、《扶植工程平安生产管理条例》国务院第393号令5、《扶植工程施工平安监理规程》DG/TJ08-2035-20086、《建筑机械使用安全技术规程》33-20017、《建筑施工安全检查标准》59-20118、施工升降机安全规程(GB-20079、扶植部关于印发《风险性较大工程平安专项施工方案体例及专家论证审查办法》的通知建质[2004]第213号10、国度和本市现行扶植工程平安监理有关政策、法规和规定。
11、相关的强制性标准要求,《建筑机械使用平安手艺规程》33-2001第 2.0.1、2.0.5、2.0.8、2.0.9、4.1.5、4.1.8、4.1.10、4.1.12、4.1.16、4.4.6、4.4.42、4.4.47条为相关的强制性条文,必需严格执行。
三、专业工程特点及工作流程(一施工电梯基础的设计与处理1、施工电梯的中心至建筑物的距离,应按说明并根据现场施工条件确定,优先选用较小的距离。
一般地耐力应不小于40T/㎡,浇C35砼基础,在本工程中,电梯的拟定架设高度约为220m左右,其自重92T。
取满载运转时总重量为99T。
经设计采用 6.5×5m。
高空作业专项施工方案高空作业专项施工方案1.项目概述本项目为高空作业专项施工项目，主要包括对建筑物、桥梁、煤气罐、塔吊等高空设施的维修和检修。
施工范围包括机械加工、设备租赁和安装、高空作业维护等。
2.施工准备2.1 工作人员准备本项目工作人员主要分为三类：管理人员、技术人员和施工人员。
管理人员包括项目经理、安全主管和质量主管。
技术人员包括机械师、电工和焊工等。
施工人员包括高空作业工、脚手架工和机械操作工等。
2.2 器材设备准备本项目所需器材设备包括高空作业平台、脚手架、电焊机、空气压缩机、升降机、安全带、高空作业灯具等。
2.3 施工场地准备施工现场需清理干净，保证施工的安全，地面需扫平，杂物清除，防滑垫铺设等。
3.安全管理安全管理为本项目的核心工作。
施工前需进行安全检查，所有施工人员和工作人员须按期参加安全培训，并进行定期的安全本着和安全意识轮训。
安全带是高空作业中不可或缺的安全保护设备，所有高空作业工者必须使用安全带，为了保障高空作业人员安全，还需使用特制的防滑鞋。
4.施工流程本项目的工作流程主要包括三个阶段：前期准备、施工阶段和后期管理。
4.1 前期准备前期准备工作主要包括对施工场地的清理，以及机械和人员的准备。
机械器材需要进行检查、维修和保养，确保其性能稳定，施工安全可靠。
同时还需安排施工人员的机具、临时福利、休息设施等。
4.2 施工阶段施工阶段工作流程主要包括以下几个环节：a) 设计施工方案根据施工情况和工作环境，制定合理的施工方案，保证施工的安全和质量。
b) 确认施工计划组织施工人员对施工计划进行确认，保证施工计划合理有效。
c) 机具器材安装根据施工方案安排机具设备的运输和安装，确保机具器材的稳定性和操作的顺畅性。
d) 施工安全保障严格按照安全规范，为施工人员提供必要的安全保障，如安全带、防滑鞋、安全帽等。
e) 高空作业施工中需要进行高空作业，需按照安全规范进行操作，并定时进行作业检查，保证施工安全。
施工升降机基础专项方案一、方案背景和概述随着现代建筑施工技术的发展，施工升降机作为重要的施工机械设备之一，广泛应用于高层建筑、桥梁、塔吊等工程项目中。
施工升降机的安全运行对项目进度和质量有着重要的影响，因此需要建立合理的施工升降机基础专项方案以确保其正常运行。
本方案将从地基选址，地基处理，施工工艺和设备选用等方面介绍施工升降机基础专项方案。
二、地基选址1.地基选址要选择承载能力足够强的地方，避免软弱地基或者地下水位较高的地方，以确保施工升降机的稳定运行。
2.根据设计要求，进行地质勘察，确定地基的土质和承载能力，并结合工程施工需要，选择合适的地基。
三、地基处理1.施工升降机的地基处理是保证其正常运行的重要环节。
2.通过地基处理手段，可以提高地基的稳定性和承载能力，减小地基的沉降和变形。
3.地基处理方式可以选择为加固地基、排水处理、灌注桩等。
四、施工工艺1.施工前需要制定详细的施工工艺方案，确定施工升降机的安装位置、操作方法、使用要求等。
2.施工过程中，需要按照规定的工艺进行施工，严格控制每个环节的质量。
3.施工过程中要保证施工升降机与周边环境的安全和协调，避免因施工升降机的使用而影响周边建筑物和人员的安全。
五、设备选用1.施工升降机的选用需要根据工程需求、施工场地和资源条件等因素进行综合考虑。
2.选择具有稳定性好、承载能力大、高度和速度可调节的施工升降机。
3.施工升降机的使用寿命长、维护方便，保证施工的连续性和效率。
六、安全措施1.施工升降机的安全运行是保障施工工人生命安全的重要条件，必须严格按照国家相关标准和规定进行操作。
2.安装并使用安全防护设施，例如安全门、防护网等，避免高空坠落和人员伤害事故的发生。
3.定期对施工升降机进行检修和维护，保证设备的可靠性和安全性。
七、环境保护1.施工升降机在使用过程中会产生一定的噪音和尘埃，需要采取相应的措施加以控制。
2.在选用施工升降机的同时，要考虑其对周边环境的影响，避免环境污染和生态破坏。

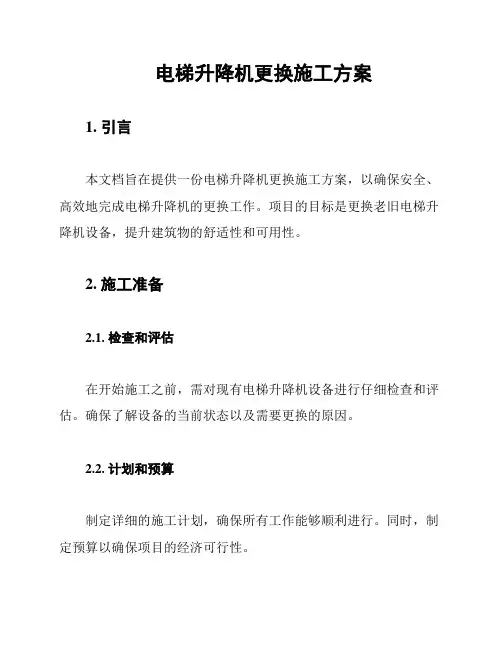

电梯升降机更换施工方案1. 引言本文档旨在提供一份电梯升降机更换施工方案，以确保安全、高效地完成电梯升降机的更换工作。
项目的目标是更换老旧电梯升降机设备，提升建筑物的舒适性和可用性。
2. 施工准备2.1. 检查和评估在开始施工之前，需对现有电梯升降机设备进行仔细检查和评估。
确保了解设备的当前状态以及需要更换的原因。
2.2. 计划和预算制定详细的施工计划，确保所有工作能够顺利进行。
同时，制定预算以确保项目的经济可行性。
2.3. 材料和设备准备采购所需的电梯升降机设备和相关材料，并确保其符合相应的标准和要求。
2.4. 安全措施在施工过程中，采取必要的安全措施，确保工作人员和建筑物的安全。
3. 施工步骤3.1. 拆除工作在更换电梯升降机设备之前，需要先将现有设备进行拆除。
确保拆除工作安全、顺利，并对建筑物的其他部分不造成损坏。
3.2. 安装新设备根据施工计划和设备规格，安装新的电梯升降机设备。
确保安装过程遵循相关的技术和安全标准。
3.3. 联调测试完成设备安装后，进行联调测试以确保电梯升降机设备正常运行。
测试过程应包括各种操作和应急情况模拟。
3.4. 安全认证在项目完成后，进行安全认证以确保电梯升降机设备符合安全要求，并能够正常运行和使用。
4. 施工注意事项4.1. 管理与协调施工过程中，确保及时管理和协调各方，包括供应商、施工人员和建筑物的管理者。
4.2. 排期优化合理安排施工时间，以最小化对建筑物正常使用的干扰。
4.3. 临时安全措施在施工过程中，采取必要的临时安全措施，确保工作人员和建筑物的安全。
4.4. 环境保护在施工期间，对周边环境进行适当的保护和管理，以减少对环境的影响。
5. 结论通过本施工方案，我们可以高效、安全地完成电梯升降机的更换工作。
同时，建议在施工过程中密切关注安全和环境保护，并与相关方保持良好的沟通和协调，以确保项目的成功实施。
目录一、工程概况 (1)二、安装施工准备 (1)三、安装顺序和注意事项 (3)四、安装作业过程中的安全注意事项 (4)五、升降机操作规程 (4)六、安全技术交底 (6)七、拆除施工准备 (10)八、拆卸前升降机检查记录 (12)九、拆卸顺序 (12)十、拆卸作业过程中的安全注意事项 (13)十一、建筑施工电梯安全技术交底 (13)一、工程概况本工程为锦绣国际花城一期1—9座住宅楼、1-3＃商铺及1#、4＃地下车库工程,总建筑面积192080.37㎡，分为1＃—3＃商铺、1＃-9#高层建筑、1＃及4＃地下车库及其他配套工程.其中商铺2层，地下车库1层,1＃—9＃高层建筑,层数17—30层。
工程地点位于中山坦洲，交通方便。
二、安装施工准备2．1、机械简介及参数本施工外用（人货两用电梯)型号为SC200/200施工升降机,采用齿轮齿条啮合，外置式,三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机.本机配有国家专利技术的防坠安全器,坠落时能自动刹车,驱动单元置于笼顶上方，安全可靠，维修保养方便。
本机的提升高度最高可达300米。
本机广泛用于建筑施工如工业与民用建筑、桥梁施工、井下施工、大型烟囱施工及船舶工业等场所，适用于垂直运输物料及人员，作为永久性或半永久性的电梯还可用于仓库、高塔等不同场所.技术参数：形式齿轮齿条式三驱动双吊笼施工升降机额定载重量 2×2000kg乘客人数2×24人额定起升速度 34m/min额定提升高度 150m（供货高度90m)吊笼内尺寸（长×宽×高）3×1.3×2。
4m电能耗量2×3×11(KV A)电机功率11KW标准节重量 140kg标准节高度 1。
508m安全器型号 SAJ30-1。
290m整机自重 19。
01t2．2机具准备2．3技术准备：制定详细的安装方案；制订严格的安全防护措施；2．4人员组织及具体分工参与安装人员必须经过专门培训，经相关部门考试合格持上岗.三、安装顺序和注意事项3．1安装顺序：安装底架——安装吊笼——安装对重—-安装导轨架—-接通电源——调整限位——安装附墙架-—导轨架接高—-安装电缆筒并排列电缆线——安装梯笼上限位——搭设过渡平台并安装防护门——根据需要按要求再次加高3．2安装底架：3．2．1将底架放至升降机混凝土基础上，将底架的中心对准基础预留洞的中心线，并用水准仪将基础测平.3．2．2用四根M24螺栓插入安装平面图所示的1～4螺孔，使其与基础钢筋焊牢，然后对700×1400预留洞浇捣混凝土；将门只M24螺栓从底架门个螺孔中插入出境，并浇捣混凝土。
2024年施工升降机专项施工方案范文一、前言升降机是在现代建设领域中广泛使用的一种设备，其主要功能是提供垂直运输的能力，提高施工效率和安全性。
随着城市建设的快速发展，对升降机的需求也越来越大。
为了确保升降机专项施工的顺利进行，特制定本施工方案。
二、项目概况项目名称：XXX楼盘施工项目项目地点：XXX城市承建单位：XXX建筑工程有限公司施工期限：2024年1月至2024年12月升降机数量：10台升降机规格：载重量为800kg，升降高度为100m升降机供应商：XXX升降机有限公司三、施工前准备1.协调施工方案：施工方案需要与业主和监理方进行充分协商和沟通，确保施工计划的合理性和可行性。
2.升降机选型：根据施工需求和现场条件，选择符合要求的升降机供应商，并与其达成购买或租赁协议。
3.施工人员培训：为施工人员提供必要的培训，包括升降机的操作和维护，以确保施工过程的安全性和高效性。
4.施工现场准备：对施工现场进行清理和整理，确保升降机的放置和使用空间充足，并消除一切可能影响施工进度和安全的障碍。
四、升降机安装1.安全检查：在安装升降机之前，对升降机的所有零部件进行全面检查，确保设备完好无损，并消除一切可能影响安全性的隐患。
2.固定设备：根据升降机的使用要求和现场条件，对升降机进行固定，确保其在使用过程中稳定可靠。
3.安装配件：根据施工要求和升降机规格，安装相应的配件，例如门槛板、防护网等，以提供更安全和便捷的使用环境。
4.电气连接：按照设计要求和相关规范，进行升降机的电气连接，确保其正常工作。
5.试运行和调整：在正式使用之前，对升降机进行试运行和调整，检查其各项功能是否正常，并进行必要的调整和修正。
五、升降机使用与维护1.使用规范：在升降机施工过程中，严格按照操作规范进行操作，确保人员和设备的安全。
2.异常情况处理：如遇到升降机故障或异常情况，操作人员应及时采取相应措施，并报告相关责任人进行处理。
3.定期维护：对升降机进行定期维护和保养，包括润滑、检查电气元件和安全装置、更换磨损部件等，确保其正常工作。
施工升降机安装与拆卸施工方案
一、施工升降机安装
1、安装前准备
（1）调查建筑物结构和地基情况，确定安装位置；
（2）准备施工升降机、支承架、安装螺栓及其他安装配件；
（3）检查操作场地安全措施，铲除地面杂物，清理建筑“尾气”；
（4）施工升降机安装前，应检查施工升降机部件有无破损或受潮等现象，如有应更换；
（5）施工前应将变压器抽头线头全部拔下；
（6）根据施工计划，综合考虑现场条件，确定施工升降机的安装位置。
2、安装步骤
（1）将施工升降机调节到缷载模式，放置在安装位置；
（2）安装支承架，支承架螺栓紧固；
（3）安装施工升降机，将起重机塔安装在支撑架上；
（4）安装气缸，将气缸连接到施工升降机塔上；
（5）安装电气配件，将电气元件连接到施工升降机下端；
（6）安装操作盒，将操作盒安装在施工升降机上；
（7）安装安全装置，将安全装置安装在施工升降机上；
（8）安装安全护栏，将安全护栏固定在施工升降机附近；（9）安装固定装置，将固定装置固定在施工升降机上；（10）安装柱脚面板，将柱脚面板螺栓固定。
3、调试
（1）打开电源，按施工升降机操作程序。

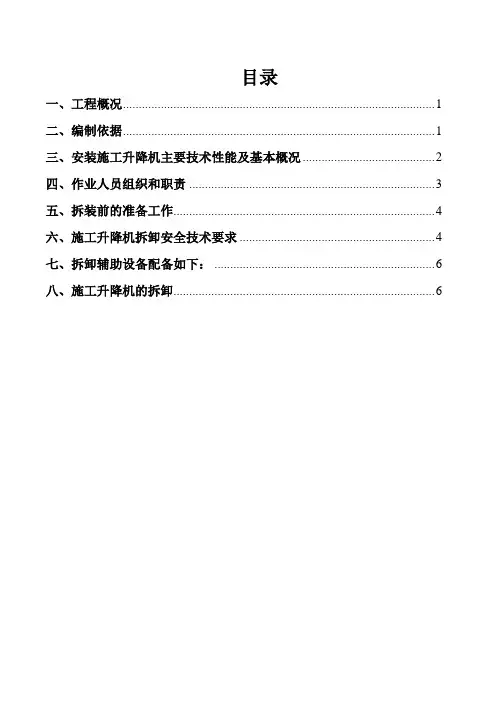

目录一、工程概况 (1)二、编制依据 (1)三、安装施工升降机主要技术性能及基本概况 (2)四、作业人员组织和职责 (3)五、拆装前的准备工作 (4)六、施工升降机拆卸安全技术要求 (4)七、拆卸辅助设备配备如下： (6)八、施工升降机的拆卸 (6)施工升降机拆卸专项方案一、工程概况工程名称：杭政储出【2009】76号地块商品住宅Ⅰ标工程建设单位:九龙仓(杭州）置业有限公司设计单位：浙江绿城东方建筑设计有限公司监理单位:杭州信安建设监理有限公司勘察单位：浙江省地矿勘察院施工单位：浙江城建建设集团有限公司建设规模:住宅地块总用地面积51894m2,项目共有高层住宅5幢;1#～5#楼地下室一层全部连通，1#、2＃、3＃楼为主体31层局部32层高层住宅，4＃、5＃楼为31层高层住宅；一标段总建筑面积101269.6 m2，其中地上部分建筑面积82668.6 m2、地下部分建筑面积18601 m2。
本工程位于拱墅区，工程性质为住宅，建设单位为九龙仓（杭州)有限公司，由5幢高层住宅楼组成，整体地下室一层。
设计使用年限：50年；建筑结构等级:二级；人防抗力等级:核六级常六级;建筑物耐火等级：一级；基础性质类别：桩基础；基础性质设计等级:甲级。
±0。
000相当于绝对标高5。
000米。
车库顶板覆土厚度H：1.5m≥H≥1。
2m，设计采用的均布荷载标准值最大值为消防车通道及登高活荷载20kN/m2。
建筑面积：见列表楼号层数建筑高度（m）结构建筑面积(m2）1#楼三十二层94.85 剪力墙结构10778。
52#楼三十二层94。
85 剪力墙结构10778.53＃楼三十二层94。
85 剪力墙结构13157.34#楼三十一层94.95 剪力墙结构23955。
95＃楼三十一层94。
95 剪力墙结构23985。
6 抗震设防烈度:六度；建筑结构抗震类别：丙类设计使用年限:50年建筑分类及耐火等级：高建类住宅楼；耐火等级为一级。
工程概况1、工程基本情况本工程为商业、多层和高层住宅楼，结构类型为框架、框—剪力墙结构，各单体工程阳台多，结构悬挑部位多，受力复杂，施工升降机的要选好位置，方便材料运输，保证附着节点受力可靠；本工程部分施工升降机基础作用在回填土上，故要确保回填土的施工质量，保证地基承载力，表面出现地基不均匀沉降；本工程部分施工升降机基础设置在地下室顶板上，设计时应考虑基础对结构的影响。
施工要求1、施工升降机位置选择的原则：满足使用功能及砌筑阶段装修阶段工程量。
满足施工升降机的各种性能，确保施工升降机安装和拆除方便。
降低费用，使施工升降机安装和拆除费用尽量降低。
2、根据本工程砌筑结构和装修装饰工程量，该工程选择SC 型200/200施工升降机。
编制依据建筑地基基础设计规范 GB50007-2011建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010钢结构设计标准GB50017-2017吊笼有垂直导向的人货两用施工升降机G B26657-2011混凝土结构工程施工质量验收规范GB50204-2015钢结构工程施工质量验收标准GB50205-2020混凝土结构工程施工规范GB50666-2011施工升降机安全使用规程GB/T34023-2017建筑施工安全检查标准 JGJ59-2011建筑施工高处作业安全技术规范 JGJ80-2016施工升降机《使用说明书》施工工艺技术安装流程：熟悉安装安全要求→升降机基础制作→升降机基础制作→底盘、护栏安装→吊笼的安装→对重的安装→上传动小车的安装→导轨架的安装→附墙架安装→电缆导向装置的安排→天轮及对重系统的安装→安全限位的安装拆除流程：熟悉拆卸安全要求→上限位拆卸→天轮对重系统的拆卸→导轨架拆卸→附墙架拆卸→电缆导向装置拆卸→上转动下车拆卸→对重拆卸→吊笼拆卸→底盘、护栏拆卸→统一包装。
施工方法1、施工升降机基础：(1)、施工升降机基础作用在地下室顶板上，施工升降机基础所在地下室顶板下部需要用脚手架加固，其脚手架搭设的间距、步距均由计算确定。
2023年安全员-B证（山东省）备考押题二卷合一带答案（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1卷一.全能考点(共100题)1.【判断题】消解石灰，在浸水的同时必须边投料、边翻拌参考答案：×2.【多选题】属于生产安全事故报告内容的有（）。
A、事故的时间、地点和相关单位名称B、事故的过错人C、事故己经造成或者可能造成的伤亡人数（包括失踪、下落不明的人数）和初步估计的直接经济损失D、事故的初步原因E、事故发生后采取的措施及事故控制情况参考答案：ACDE3.【判断题】模板拆除后，其临时堆放处距楼层边沿的距离不得小于1m。
参考答案：√4.【判断题】建筑施工企业的管理人员违章指挥、强令职工冒险作业，因而发生重大伤亡事故或者造成其他严重后果的，依法追究刑事责任。
参考答案：√5.【判断题】安全生产管理的最终目的是为了减少和控制危害和事故，尽量避免生产过程中发生人身伤害、财产损失、环境污染以及其他损失。
参考答案：√6.【判断题】洞门加固效果良好，在始发与接收前无需对加固质量进行取芯检查。
参考答案：×7.【多选题】行政处罚的形式通常有（）。
A、申戒罚B、财产罚C、行为罚D、赔偿罚E、人身罚参考答案：ABCE8.【判断题】《建设工程安全生产管理条例》规定，施工现场的安全防护用具、机械设备必须由专人管理，定期进行检査、维修和保养。
参考答案：√9.【多选题】公共娱乐场所安全出口处不得设置门槛、台阶，疏散门应向外开启，不得采用（）。
A、卷帘门B、转门C、吊门D、侧拉门E、平开门参考答案：ABCD10.【多选题】建筑施工企业必须按照（），对建筑材料、建筑构配件和设备进行检验，不合格的不得使用。
A、工程设计要求B、国家规范C、施工技术标准D、施工进度计划E、合同的约定参考答案：ACE11.【多选题】施工现场危险源识别可采用的方法有（）A、现场交谈询问B、经验判断C、査阅事故案例D、工作任务和工艺过程分析E、安全检査表法参考答案：ABCDE12.【判断题】建筑物外围边沿处，应采用密目式安全立网进行全封闭参考答案：√13.【多选题】悬挑脚手架连墙件的布置间距除应满足计算要求外，还应符合下列要求：（）。
桥梁施工升降机安装拆卸
专项方案
一、工程概况
**大桥位于**内，跨越新河水系张家港段。
该桥主桥跨度73+73 m，为独塔双索面PC斜拉桥，塔墩梁固结。
主梁采用双边梁混凝土断面，梁高1.8m，肋宽1.8m，为双向预应力混凝土结构。
桥面宽28m，梁上索距6.0m，全桥斜拉索2×10对，共40根。
斜拉桥主塔采用由直塔柱和辅助塔柱组成门型索塔，主塔高49m，为互相平行的竖直双柱，净距20m。
主塔柱为实心矩形截面，横桥向宽2m，顺桥向宽4m，塔柱纵向两侧中心设置0.8×0.3(宽×深)凹槽。
主塔柱上横梁宽1.2m、高1.5m。
副塔高42m，设置在主塔柱左右外侧。
副塔柱为实心矩形截面，横桥向和顺桥向宽为 1.2m×1.6m。
索塔基础采用分离式承台，每个承台布置9根D150cm、长55m的钻孔灌注桩基。
主塔承台尺寸为1060cm×1150cm×300 cm。
桥台为下设带承台桩基的组合式桥台，桥台下设直径1.5m的桩8根，桩长30m。
本工程桥塔左侧设一台施工电梯，选用中建建科普通施工升降机（双笼、SC200/200）。
为确保施工升降机基础符使用说明书的技术要
求，确保使用过程中的安全，对升降机基础进行加固设计计算。
二、编制依据
1、中建建科SC系列施工升降机使用说明书；
2、建筑施工升降机安装、使用、拆卸安全技术规程（JGJ215-2010）；
3、该工程施工组织总设计。
三、作业人员组织和职责
四、施工升降机安装位置平面参见总平面图
五、施工升降机技术参数、主要零部件外形尺寸和重量
六、辅助起重设备的种类、型号、性能及位置安排
本工程在桥塔另一侧布置1台TC5010型塔吊，塔吊安装高度为
55m，安装的吊幅为50m，经查核能起吊施工升降机的各部件。
七、吊索具的配置、安装与拆卸工具及仪器
八、施工升降机的安装步骤方法
1、安装前的准备工作
1.1验收升降机基础（钢管桩+砼承台）达到合格要求；
1.2审核施工升降机的特种设备制造许可证，产品合格证、起重机制造监督检验证书、备案证明等文件；
1.3审核施工升降机安装单位、使用单位的资质证书，安全生产
许可证和特种作业人员的特种作业操作资格证书；
1.4指定专职安全生产管理人员监督检查施工升降机安装、使用、拆卸情况；
2、检查落实吊索、工具及测量仪器；
3、项目部清除施工升降机基础及周围的杂物，并保证场地平整、道路畅通、电源接通等，以确保安装（拆卸）工作的顺利进行。
4、事前召开安全、技术及分工交底会议，含每个工作人员知道各自职责。
5、安装施工步骤
5.1该机钢管桩+砼承台基础已按该图进行施工，建在砼承台上，把表面打扫干净，将基础构架摆放到基础上面，用M30的螺帽上到地脚螺栓上，使基础构架与基础连在一起。
5.2将左吊笼与底节再加两个标准节一同安装在基础构架上（用TC5010-4塔吊），检查水平与附墙距离；基础构架的调整可通过基础构架与基础之间加垫片进行（垫片尽可能垫在基础地脚螺栓处），直
到基础构架水平为止，然后稍将螺栓拧紧，但不要拧得太紧；
5.3按次序装上三个标准节，应把缓冲弹簧一同装上；在两个方向上检查导轨的垂直度，如果符合要求，则在基础构架的外端垫上垫片，再拧紧基础构架固定螺栓。
5.4安装对重块：把对重缓冲器安装在基础构架上，用TC5010塔吊将对重块吊起，滑轮对正导轨的凸边，慢慢将对重块滑入导轨中，使之安放在缓冲器，导轨的滑动表面涂抹2#钙基润滑脂。
5.5安装右吊笼，把吊笼上导向滚轮松开，电机制动器松闸，用TC5010塔吊将吊笼吊到安装位置，使传动板上的小齿轮与标准节上的齿条啮合，导向滚轮抱住标准节的主弦杆，慢慢将吊笼放下。
就位后重新装好导向滚轮，通过导向滚轮的偏心轴调整导向滚轮与主弦杆间隙为0.4-0.6mm，然后调整传动板背面的两个背轮，使之与齿条背面接触，并使小齿轮与齿条的侧隙0.2-0.5mm，接触斑点沿齿高应≥40%，沿齿长应≥50%；
5.6吊笼在标准节上安装好后，重新使电机制动器合闸；
5.7安装地面围栏；
5.8电缆框及电缆导向装置的安装：
1）把较短的一根电缆一端穿过电缆固定架，并与吊笼上接线盒中接线端子相接，另一端与电源箱中接线端子相接，把长出的电缆绕入电缆框内。
2）导轨架加高的同时，应安装电缆导向装置。
电缆导向架的位置应仔细调整，以便电缆固定架正好在弹簧的中间通过。
3）第一个电缆导向架装在电缆框上方1.5米处，第二个电缆导向架距离第一个电缆导向架为3米，以后每隔6米安装一个电缆导向架，如果安装点的风速特别高，间隔可以小于6米。
安装时要注意吊笼不与导向架涉，不要把电缆弄上油。
5.9附墙架的安装：
1）把附墙架前支撑对称地安装到导轨架上，并把附墙架的中间部分与前支撑相联。
2）安装其它零件：施工时预留附墙架预埋孔，用M24螺栓连接
附着架体和桥塔，使附着架体稳固。
3）校直导轨架，可以使用千斤顶等辅助工具，调节好附墙架的长度。
4）拧紧所有螺栓，确保吊笼或对重不与附墙架干涉。
5）附墙架的允许倾斜度为±5°。
6）附墙架的安装位置：第一套距基础高5m，以后每隔9m安一套附墙架。
5.10导轨架加高的方法和步骤如下：
1）将笼顶操纵盒上的“加节/运行”开关拧到“加节”位置，装上吊笼顶上的安全围栏和吊杆。
2）用吊杆（或吊车）吊三节标准节到吊笼顶上。
3）把吊笼尽可能开到靠近导轨架的顶部，拆下导轨架顶部的限位撞块，以及导轨架顶部的橡胶套。
注意：吊笼开放时，标准节不要悬吊在空中。
4）吊起一节标准节，在接头外表面，齿条联接销上涂抹2号锂
基润滑脂。
5）把标准节安放到导轨架顶部，上好螺栓，松开吊钩，吊笼下行到一适当位置，用3500N.m的力矩拧紧标准节联接螺栓。
重复上述工作，直到所需高度。
6）安装完毕，套上橡胶套，并重新装好限位撞块，用经纬仪检查导轨架对底坐平面的垂直度，导轨架管臂对底坐水平面的垂直度偏差不得大于下表的规定：
7）当升降机安装到一定高度时，应进行坠落试验。
说明：本次导轨架的吊装采用TC5010塔吊，而不采用随机的吊杆。
5.11对重装置的安装
在安装导轨架时，已把对重安装就位，对重装置为双钢线绳，双钢丝绳的对重装置配有均衡器，当导轨架架设到所期望的高度时，再安装天轮、牵引钢丝绳及支架等。
5.12天轮及对重绳的安装
1）用TC5010-4塔吊把天轮、绳架对重钢丝绳吊到吊笼顶部。
2）把吊笼开到离导轨架顶部500mm处，用TC5010-4塔吊把天轮吊到导轨架顶部，并用螺栓固定好。
3）把钢丝绳从天轮上的滑轮槽中穿过，一直延伸到地面上的对重块上。
注意：在风速很大的恶劣气候条件下安装时，可用一根导引绳将对重绳导引到地面上。
4）将支架和钢丝绳安装在吊笼顶上。
5）地面操作人员把绳索安装在对重块上，绳夹数量应按安全规范的要求选用。
6）调整钢丝绳的长度，使绳索均衡器的限位开关正好位于凸轮的中部。
7）把限位撞块安装调整好。
8）清洁对重块运行通道中的障碍物，确保其畅通无阻。
9）保证吊笼与缓冲器接触时，对重与天轮间的距离以及对重与其缓冲器接触时，吊笼与天轮间的距离均不小于1300mm。
说明：本次天轮的吊装采用TC5010-4塔吊，而不采用随机的吊杆。
5.13限位撞块的安装
1）底部撞块
安装底部限位撞块并调整，使空载时吊笼地板停在门槛之上3-4cm处。
固定底部三相极限开关撞块，使吊笼地板与围栏门槛水平时，撞块上部与极限开关手柄间的距离为80-100mm。
检查并调整围栏上的联锁装置。
2）顶部撞块。
