当前位置：文档之家 › 电梯使用维护说明书

电梯使用维护说明书

  • 格式：pdf
  • 大小：246.03 KB
  • 文档页数：18

下载文档原格式

  / 18

合集下载

电梯曳引机使用维护说明书

电梯曳引机使用维护说明书

电梯曳引机使用维护说明书S2019.2苏州通润驱动设备股份有限公司版权声明苏州通润驱动设备股份有限公司版权所有。

在没有得到本公司书面授权之前，任何单位和个人不得擅自摘抄、复制本书（包括电子文档、光盘等）的部分章节或全部内容，不得以任何形式（包括资料和出版物）进行传播。

否则，本公司将保留追究其一切责任的权力。

本书内容如有改动，恕不另行通知。

说明书始终为最新版，如有发现与产品不同，请联系我司售后索取相应版本的说明书。

◆定期检查并及时清理制动轮及闸皮表面的油污或杂物。

◆定期检查制动闸皮磨损情况。

◆定期检查维护，保证制动臂销轴或制动瓦销轴动作灵活。

◆定期检查维护，保证制动器有一定的空行程及顶杆动作灵活。

◆定期检查主机外部各联接紧固件有无松动情况。

◆定期检查制动器微动开关动作的有效性。

◆定期检查减速箱内部蜗轮联接紧固件有无松动及蜗轮表面磨损点蚀情况。

◆对于配远程松闸装置的，对主机开闸后，在下次开机运行前，需确认制动器是否完全复位了。

目录1 序言 (3)1.1 安全注意事项 (3)1.2 曳引机使用前检查 (4)1.3 曳引机工作条件 (5)1.4 安装注意事项 (6)1.5 运输和存储 (6)2 电气连接 (11)2.1 总则 (11)2.2 电机接线 (12)2.3 制动器及微动开关的连接 (13)2.4 盘车开关的连接 (15)2.5 编码器的连接 (17)2.6 接地 (17)3 主机的使用和维护 (18)3.1 总则 (18)3.2 曳引机运行检查 (18)3.3 曳引机润滑说明 (19)3.4 松闸说明 (22)3.5 曳引机的维保 (25)3.6 蜗轮点蚀判定基准 (28)3.7 曳引轮绳槽磨损更换曳引轮判定基准 (32)3.8 见故障处理方法 (34)4 制动系统的使用及维护 (37)4.1 总则 (37)14.2 制动系统的使用维护 (38)4.3 制动系统的调整 (39)4.3.1适用机型：YJ125、YJ200、YJ240B、FYJ245、YJ245D、YJ275、YJ320、YJ150 (44)4.3.2适用机型：FYJ180、FYJ200 (47)4.3.3适用机型：YJ110 (49)4.3.4适用机型：YJ140 (51)4.3.5适用机型：YJ410 (52)4.4 制动闸皮的检查和维护 (55)4.5 制动器的分解和组装 (58)4.5.1 适用机型：YJ125、YJ140、YJ200、YJ240B、FYJ245、YJ245D、YJ275、YJ320、YJ410、YJ150 (58)4.5.2 适用机型：FYJ180、FYJ200 (61)5 三相异步电动机的使用及维护 (63)5.1 概述 (63)5.1.1 YTTD系列 (63)5.1.2 YTD系列 (64)5.2 主要规格和技术参数 (65)5.3 使用与操作 (65)5.4 维护和保养 (66)5.5 电动机常见故障及排除方法 (67)21序言首先感谢您选用我公司的有齿轮曳引机，为了能让使用者充分了解本产品的功能特性并确保使用者及产品的安全，在使用本产品前，请详细阅读本使用维护说明书。

电梯维护说明书

电梯维护说明书

电梯维护说明书尊敬的用户，感谢您购买和使用我们公司生产的电梯。

为了确保电梯的安全性和正常运行，我们特别提供一份电梯维护说明书，帮助您了解和操作电梯的维护事项。

请您仔细阅读以下内容，并按照说明进行操作。

一、维护周期和内容1. 日常维护1.1 定期巡视电梯运行情况，检查电梯门的开合是否灵活，乘客控制按钮是否正常工作，屏幕显示是否清晰，安全保护装置是否有效等。

1.2 擦拭电梯按钮和显示屏，保持外观整洁美观。

1.3 清洁电梯井道，及时清除异物和灰尘。

1.4 定期检查电梯轿厢内的楼层显示器、照明灯等设施，确保其正常运行和照明效果。

1.5 定期检查电梯井道灯的工作情况，确保井道内通道的照明。

1.6 检查紧急救援设备和电话的工作状态，确保在紧急情况下正常使用。

2. 定期维护2.1 每季度对电梯进行全面的保养和维修，由专业技术人员进行操作。

2.2 检查电梯齿轮、钢丝绳、导轨等关键零部件的磨损情况，如有需要及时更换。

2.3 清洁和润滑电梯轨道，确保电梯的平稳和安全运行。

2.4 检查电梯控制系统的工作状态，确保其正常运行和故障自检功能的有效性。

2.5 对电梯驱动装置进行检验和保养，确保其动力传递的稳定性和可靠性。

2.6 对电梯安全装置进行测试，如紧急制停装置、过载保护装置等，以确保其在必要时发挥作用。

2.7 检查并清理电梯井道内的排水系统，确保排水畅通。

二、应急处理1. 电梯故障在电梯运行过程中，如果发生故障或异常情况，应立即采取以下应急措施：1.1 按下紧急停车按钮，使电梯停止运行。

1.2 保持冷静，不要恐慌。

1.3 利用内部通讯设备或紧急呼叫按钮与维修人员或物业联系。

1.4 等待专业技术人员的到来，不要私自进行维修或强制打开电梯门。

2. 火灾及其他紧急情况在发生火灾或其他紧急情况时，应按照以下步骤进行应急处理：2.1 按下紧急呼叫按钮，与报警中心联系。

2.2 保持冷静，不要乱跑、乱推，选择适当的时间和条件等待救援。

K型自动扶梯维护说明书

K型自动扶梯维护说明书

K型自动扶梯维护说明书（KS-SB-SM2）（版本 b）（中文版）共93页编制：奚伟奇校对：袁激赵炜会签：张巍吴国良审核：徐卫玉上海三菱电梯有限公司上海市闵行江川路811号2013年4月文件备忘目录1.简介 (1)1.1.维护说明书和自动扶梯业主文档 (1)1.2.如何阅读本说明书 (1)1.3.维护人员的资格 (2)2.说明与提示 (3)2.1.法规与标准 (3)2.2.声明 (3)3.维护总则及各方任务 (4)3.1.维护总则 (4)3.2.各方任务 (5)3.2.1.设备管理组织的任务 (5)3.2.2.维护组织的任务 (7)4.K型自动扶梯概述 (10)4.1.结构简介 (10)4.2.产品型号 (11)4.3.栏杆宽度 (12)4.4.技术参数说明 (12)4.5.自动扶梯的“左右” (12)4.6.自动扶梯的去路侧和回路侧 (13)4.7.自动扶梯的水平段梯级长度 (13)4.8.正常运行的环境条件 (13)4.8.1.室内型自动扶梯正常工作条件 (14)4.8.2.半室外型及室外型自动扶梯正常工作条件 (14)4.8.3.自动扶梯及其部件箱的贮存条件 (15)5.设备管理组织的注意事项 (16)5.1.使用人员的自由空间 (16)5.2.分离机房 (18)5.3.电源 (19)5.4.定期检查 (19)5.5.自动扶梯外部的清洁 (20)5.6.其他项目 (21)5.7.废弃物处理的建议 (22)6.对维护人员的基本指导 (23)6.1.自动扶梯维护的安全注意事项 (23)6.2.新接维护保养的注意 (27)6.3.长期停止运行时的处理 (27)7.K型自动扶梯的维护保养 (30)7.1.维护保养中的常见操作 (30)7.1.1.梯级的安装和拆卸 (30)7.1.1.1.梯级安装步骤 (30)7.1.1.2.梯级拆卸步骤 (31)7.1.2.前沿板和检修盖板的拆卸和安装 (32)7.1.3.手动盘车 (32)7.1.4.检修运行 (33)7.1.5.正常运行 (34)7.2.运行状态检查 (34)7.2.1.正常运行检查 (34)7.2.1.1.急停按钮E-STOP动作检查 (34)7.2.2.变频自动扶梯的运行状态检查 (34)7.2.2.1.变频自动扶梯的运行状态检查 (35)7.2.2.2.乘客传感器 (35)7.2.2.3.内置漫反射光电+对射型光电的检查调整 (36)7.2.3.扶手入口组件内置微波传感器+对射型光电 (36)7.2.4.检修运行检查 (37)7.3.上部机房检查 (37)7.3.1.上部机房清洁 (37)7.3.2.控制柜等电气设备 (37)7.3.3.驱动装置 (38)7.3.3.1.驱动装置结构示意 (40)7.3.3.2.检查三角皮带张紧力 (40)7.3.3.3.检查驱动链张紧力 (40)7.3.3.4.1.制动器外观检查 (41)7.3.3.4.2.制动器动作检查 (41)7.3.3.4.3.制动距离检查 (42)7.3.3.4.4.制动器间隙检查 (42)7.3.3.4.5.制动器摩擦片检查 (43)7.3.3.4.6.制动器检查调整工作结束 (43)7.3.3.4.7.制动器更换标准 (43)7.3.3.5.检查皮带轮平行度 (43)7.3.3.6.检查皮带轮的轮槽 (43)7.3.3.7.检查链轮平行度 (44)7.3.4.上部链轮 (44)7.3.4.1.上部总成链轮的检查 (44)7.4.下部机房检查 (44)7.4.1.下部机房清洁 (44)7.4.1.1.下部机房积水检查要领 (45)7.4.1.2.油水分离器的维护 (46)7.4.2.下部接线盒 (47)7.4.3.检查下部总成 (47)7.4.3.1.使用导轨清扫器 (48)7.4.3.2.检查下部总成小车间距 (48)7.5.梯路系统 (49)7.5.1.检查梯级 (49)7.5.1.1.梯级的检查 (49)7.5.1.2.梯级的更换标准 (50)7.5.1.3.梯级上安全界限嵌条的更换 (50)7.5.1.4.梯级导向块的检查 (50)7.5.1.4.1.检查梯级导向块 (50)7.5.1.4.2.更换梯级导向块 (51)7.5.1.5.梯级的左右调整 (51)7.5.2.检查梯路导轨 (51)7.5.2.2.总成去路导向件的调整 (52)7.5.2.3.检查梯级进出上下总成导向导轨的情况 (52)7.5.2.4.检查梯级防跳轨 (52)7.5.3.检查梯级链 (52)7.5.3.1.梯级链张紧弹簧调整 (53)7.5.3.2.检查梯级链伸长情况 (53)7.5.4.检查梯级轴和梯级轴滚轮 (53)7.5.4.1.梯级滚轮的更换标准 (54)7.5.5.桁架加热器和梳齿板加热器 (54)7.5.5.1.加热装置的自动工作条件 (54)7.5.5.2.加热装置的设定和调试 (55)7.6.扶手系统 (55)7.6.1.扶手带 (55)7.6.1.1.扶手带使用和安装拆卸注意 (56)7.6.1.2.扶手带更换标准 (57)7.6.1.3.检查扶手带与梯级同步性 (57)7.6.1.4.检查调整扶手带张紧力 (57)7.6.1.5.扶手导轨和导夹的维护与检查 (57)7.6.1.5.1.扶手导轨的检查 (58)7.6.1.5.2.导夹和导夹挡块的检查调整 (58)7.6.1.6.扶手带和扶手导轨导夹上涂蜡 (58)7.6.2.检查扶手链 (58)7.6.2.1.检查调整扶手链收紧力 (59)7.6.3.检查扶手系统 (59)7.6.3.1.摩擦轮的检查 (60)7.6.3.2.扶手带在摩擦轮处的检查和调整 (60)7.6.3.3.检查扶手张紧托辊组件 (60)7.6.3.3.1.托辊组件A的调整 (60)7.6.3.3.2.托辊组件B的调整 (60)7.6.3.3.3.扶手带的圆滑过渡检查 (60)7.6.3.4.1.滚轮链弹簧长度的检查 (60)7.6.3.4.2.滚轮链滚轮的检查 (61)7.6.3.5.金属压轮的检查调整要领 (61)7.6.3.6.扶手带在下部金属压轮处的检查调整 (61)7.6.3.7.回路导向件的检查调整 (61)7.6.3.8.扶手带托辊 (62)7.6.3.9.扶手转角栏杆导向件 (62)7.6.3.9.1.K-LB型扶手转角栏杆导向件 (62)7.6.3.9.2.K-SB型扶手转角栏杆导向件 (62)7.7.安全装置 (62)7.7.1.梯级链安全装置SCS (63)7.7.2.扶手带入口安全装置HGS (65)7.7.3.梯级滚轮安全装置SRS (66)7.7.4.梳齿板安全装置CSS (67)7.7.5.驱动链安全装置DCS (68)7.7.5.1.不配置附件制动器的扶梯的DCS的检查调整 (68)7.7.5.2.配置附加制动器的扶梯的DCS的检查调整 (69)7.7.5.3.驱动链安全装置DCS的试验方法 (69)7.7.6.超速限速装置HGD与运行速度与方向检测GOV (69)7.7.7.非操纵逆转保护ARP (71)7.7.8.附加制动器AUX-BRK (72)7.7.9.工作制动器动作监测BLR (75)7.7.10.扶手带安全装置HSS (76)7.7.11.盖板安全装置DOS (77)7.7.12.梯级缺失安全装置SMS (78)7.7.12.1.机械式 (78)7.7.12.2.电子式 (80)7.7.13.围裙板安全装置SSS（选配功能） (81)7.7.14.扶手带断带保护装置HBS（选配功能） (82)7.7.15.弯曲部导轨安全装置CRS（选配功能） (83)7.7.16.围裙防夹安全装置SDS (84)7.7.17.边滚轮 (86)7.7.18.扶手带去静电装置HER (86)7.7.19.梯级去静电装置SER (86)7.7.20.上下部保护板 (87)7.8.润滑系统 (87)7.8.1.自动加油系统 (87)7.8.1.1.检查油箱中油位 (88)7.8.1.2.检查油嘴 (88)7.8.2.上部链轮轴承的润滑 (89)7.8.3.减速箱的润滑 (89)7.8.4.油料对照表 (89)7.9.外观部件 (90)7.9.1.检查前沿板和梳齿板的外观 (92)7.9.2.检查梳齿 (92)7.9.3.检查梳齿板 (92)7.9.4.梳齿板调节块销轴的手动加油 (93)7.9.5.调整前沿板 (93)7.9.6.检查梯级与围裙板间隙 (93)7.9.7.检查水平段梯级与梯级间隙 (93)7.9.8.与出入口去路导向件的位置检查 (93)7.9.9.检查围裙板的垂直度 (93)7.10.结束维护保养工作 (93)1.简介1.1.维护说明书和自动扶梯业主文档本维护说明书是随K型自动扶梯一起向用户提供的自动扶梯业主文档（随机资料）的一部分，适用于自动扶梯维护组织和自动扶梯设备管理组织对K型标准规格自动扶梯按要求开展相应的维护工作。

电梯维修保养手册

电梯维修保养手册

XXXXXXXXXX有限公司电梯维保手册（试行）部门：电梯维保中心日期：2011.7.30质量保证组织结构图工程部电梯安装公司总经理办公室电梯维保技术培训维保资料仪器设备技术档案星系反馈财会出纳电梯安全管理制度目录一、电梯作业人员守则二、电梯日常安全管理和作业人员职责三、电梯驾驶人员安全操作规程四、电梯日常检查和维护安全操作规程五、电梯常规检查制度七、电梯维修保养制度八、定期报检制度九、电梯作业人员培训考核制度十、意外事件和事故的紧急救援措施及紧急救援演习制度十一、技术档案管理制度十二、电梯钥匙管理使用制度十三、电梯维保常用表格电梯作业人员守则1、目的和范围1.1目的为了规范电梯驾驶人员和电梯日常维护保养人员在进行电梯操作时的行为，防止由于违章作业而造成人身伤害事故和设备事故，提高其服务水平和服务质量。

1.2范围规定了电梯作业人员在作业过程中应遵守的职业行为规范。

2、电梯作业人员守则2.1严格遵守国家有关特种设备的安全规定，服从政府部门的管理。

2.2电梯作业人员必须经地、市质量技术监督特种设备安全监察部门培训考核合格后，方可上岗。

2.3电梯作业人员必须严格遵守《电梯驾驶人员安全操作规程》和《电梯日常检查和维护安全操作规程》，不违章作业、违章指挥、违反劳动纪律。

2.4熟悉自己操作电梯的性能、原理、构造、用途。

2.5认真学习业务知识，掌握新技术、新规程，不断提自身的技术水平。

2.6及时报告电梯事故隐患，不使用故障电梯，不使用无安全合格标志或安全标志已过有效期的电梯，不使用未注册登记的电梯。

2.7不擅自离岗，做到文明服务。

2. 8正确处理电梯运行中突然出现的停车、失控、冲顶、蹲底等情况。

电梯日常安全管理和作业人员职责1、目的和范围1.1目的为保证电梯正常可靠地运行，降低电梯故障率，防止电梯事故的发生，规范电梯日常安全管理和作业人员的行为。

1.2范围1.2.1电梯日常管理人员是负责本单位所用电梯的日常性事务管理和督促、协调对外联系电梯管理有关工作。

电梯安装使用维护说明书 曳引式客梯

电梯安装使用维护说明书 曳引式客梯

1-铅垂线 2-对重中心线
3-轿厢架中心线 4-连接铁钉
注:图 3-1 中的 G 尺寸布置图上标注的导轨端面间距加二倍的导轨高加 20mm 间隙(见图 3-2b)；C 尺 寸为布置图上标注的导轨端面间距加二倍的导轨高（见图 3-2a） 。
图 3-2a 对重导轨安装示图 轿厢导轨安装示图
图 3-2b 3.1.2 样板架上标出轿厢架中心线， 门中心线， 门口净宽线， 导轨中心线， 各线的位置偏差不应超过 0.3mm。 3.1.3 在样板架放铅垂线的各点处，用薄锯条据个斜口，其旁钉一铁钉，作为悬挂固定铅垂线之用（见 图 3-3） 。 3.2 样板架的安置和悬挂铅垂线。 3.2.1 在机房楼板下面 500～600mm 的井道墙上，水平地凿四个 150×150mm 孔洞， 用两根截面大于 100 ×100mm 刨平的木梁，两端放入墙孔内，用水平仪校正水平后固定（见图 3-4） 。 3.2.2 在样板架上标记悬挂铅垂的各处，用 0.4～0.5mm 直径钢丝挂上 10～20 公斤的重锤放于底坑，待铅 垂线张紧稳定后，根据各层层门，校正样板架的正确位置后钉牢固在木梁上。 3.2.3 固定铅垂线。 在底坑距地 800～1000mm 高处，固定一个与顶部样板架相似的底坑样板架，样板架 安置符合要求后，用Ｕ形钉将铅垂线钉固于底坑样板架上（见图 3-5） 。 3.2.4 样板架的安置应符合下列要求：
7.6 轿门的安装 7.7 导靴安装 8 钢丝绳类 8.1 钢丝绳的使用 8.2 钢丝绳施工时处理方法 8.3 补偿链 8.4 钢丝绳孔的保护 9 对重安装 9.1 安装方法 1 10 光电装置安装和调试 10.1 光电装置安装注意事项 10.2 调试要点 11 平层装置 11.1 平层装置的安装与调整 12 称重装置 12.1 “王”字型称重装置的安装调整 12.2 ECW-L220+称重装置的安装调整 附件 1 电梯层高标识参考表

电梯使用管理与维护保养规则(TSG-T5001-2009)1

电梯使用管理与维护保养规则(TSG-T5001-2009)1

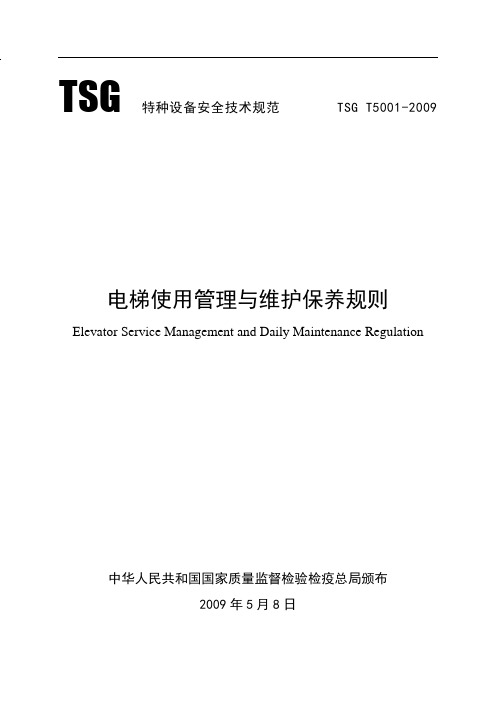

TSG特种设备安全技术规范 TSG T5001-2009电梯使用管理与维护保养规则Elevator Service Management and Daily Maintenance Regulation中华人民共和国国家质量监督检验检疫总局颁布2009年5月8日前言2007年6月，国家质量监督检验检疫总局（以下简称国家质检总局）特种设备安全监察局（以下简称特种设备局）向中国特种设备检测研究院（以下简称中国特检院）下达了本规则的起草任务书。

2007年7月，中国特检院组织有关专家成立了起草组并在北京召开工作会议，形成了草案。

2007年9月，起草组在北京召开工作会议，提出修改意见，形成征求意见稿。

2007年10月，国家质检总局以质检特函[2007]63号文征求基层部门、有关单位和专家及公民的意见。

2008年9月，根据征求到的意见，起草组在北京召开会议对征求意见稿进行了修改并形成送审稿。

2008年9月，特种设备局将送审稿提交国家质检总局特种设备安全技术委员会审议，起草组修改后形成了报批稿，2009年5月8日，由国家质检总局批准颁布。

本规则的编制原则是使全国电梯使用管理和维护保养形成一个统一的、能满足电梯安全保障和正常运行的基本要求,以达到规范电梯使用管理与维修保养工作的目的。

本规则主要起草单位和人员如下：北京市质量技术监督局特种设备处刘新华周沛国家质检总局特种设备局何毅北京市特种设备检测中心赵伯锐张弟华上海市质量技术监督局特种设备处顾卫东张元培新疆维吾尔自治区质量技术监督局特种设备局潘文筠深圳市特种设备安全检验研究院刘锡奎广东省质量技术监督局特种设备处姚良宏黄永盛奥的斯电梯（中国）投资有限公司蒋灏日立电梯（中国）有限公司曾健智上海三菱电梯有限公司王志平北京希望电梯有限责任公司刘萍目录第一章总则 (1)第二章使用管理 (1)第三章日常维护保养 (4)第四章附则 (6)附件A 乘客电梯、载货电梯日常维护保养项目（内容）和要求 (8)附件B 液压电梯日常维护保养项目（内容）和要求 (12)附件C 杂物电梯日常维护保养项目（内容）和要求 (16)附件D 自动扶梯和自动人行道日常维护保养项目（内容）和要求 (19)电梯使用管理与维护保养规则第一章总则第一条为了规范电梯的使用管理与日常维护保养行为，根据《特种设备安全监察条例》，制定本规则。

电梯维护保养规则(TSG-T5002-2017)-最新WORD版

四、 用户要求：
1、使用单位应当加强对电梯的安全管理， 严格执行特种设备安全技术规范的规定， 对电梯的使用安全负责。
2、使用单位应当购置符合安全技术规范的电梯， 保证电梯安全运行所必需的投入， 严禁购置国家明令淘汰的产品。
3、 使用单位应当根据电梯安全技术规范以及产品安装使用维护说明书的要求和实 际使用状况，组织进行维保。
3、 设立24小时维保值班电话，保证接到故障通知后及时予以排除，接到电梯困人 故障报告后， 维修人员及时抵达所维保电梯所在地实施现场救援， 区内的抵达时间不超 过30分钟，其他地区一般不超过1小时；
4、 对电梯发生的故障等情况，及时进行详细的记录；
5、 建立每部电梯的维保记录，并且归入电梯存档档案，档案至少保存4年；
4、使用单位应当委托取得相应电梯维修项目许可的单位（以下简称维保单位）进 行维保，并且与维保单位签订维保合同，约定维保的期限、要求和双方的权利义务等。
5、 使用单位应当设置电梯的安全管理机构或者配备电梯安全管理人员， 至少有一 名取得特种设备作业人员证的电梯安全管理人员承担相应的管理职责。
6、 使用单位应当根据本单位实际情况， 建立以岗位责任制为核心的电梯使用和运 营安全管理制度，并且严格执行。安全管理制度至少包括以下内容：
9、 安排维保人员配合特种设备检验检测机构进行电梯的定期检验；
10、 在维保过程中，发现事故隐患及时告知电梯使用单位；发现严重事故隐患，及 时向当地质量技术监督部门报告。
三、 保养项目与要求：
1、电梯的维保分为半月、季度、半年、年度维保，其维保的基本项目（内容）和
达到的要求分别见附件A至附件D。依据制订的保养计划与方案，对电梯进行清洁、润 滑、检查、调整，更换不符合要求的易损件，使电梯达到安全要求，保证电梯能够正常 运行。

使用维护说明书

电梯使用维护说明书乘 客 电 梯（有机房无齿轮）沈阳三洋电梯有限公司 SHENYANG SANYO ELEVATOR CO.LTD目 录1 概述 (1)2 用户职责 (2)3 电梯的安全操作规程 (2)4 总体安全说明 (5)5 功能操作说明 (5)6 清洁 (10)7 电梯机房和井道的管理 (12)8 电梯的电气控制系统 (12)9 电梯的使用与操作 (16)10 电梯的管理与维护 (17)11 电梯的维修维护保养细则 (18)12 电梯异常及紧急情况的处理 (21)13 VVVF变频器系统故障自诊说明 (22)14 电梯常见故障检修流程图 (22)15 定期检验和重大改装或事故后的检验 (25)附录一电梯的使用条件 (26)附录二电梯主要零部件维护保养周期一览表 (26)附录三润滑油（脂）汇总表 (27)附录四电梯易损件 (28)附录五操作面板说明 (29)附录六常见故障及处理 (30)1 概述感谢您选用了我公司制造的电梯产品，为了使本电梯能处于良好的工作状态，能安全优质、长期地为您服务，请仔细阅读本使用维护说明书，并严格按本说明书的要求操作。

如果您忽略了本说明书的要求，没能按说明书的要求操作，则会失去质量保证的权利，并需承担相应的风险。

如果您有关于操作及维护方面的问题，请与本公司联系。

1.1 结构如图1所示图1 电梯部件示意图1.2 为确保电梯的安全行驶，必须建立正确的维护保养、管理制度；1.2.1 每周对主要安全设施和电气控制部分进行一次检查及机械部分的检查和润滑。

1.2.2 每隔三个月对较重要的机械和电气设备进行细致的检查、调整和维修。

1.2.3 每年组织有关专业人员，进行一次技术检验，检查所有机械、电气、安全设施的工作状况；修复、更换磨损严重的零、部件。

1.2.4 根据使用情况，可在三至五年内，进行一次全面的拆卸清洗检修和更换不合格的机械、电气部件。

1.2.5 根据电梯运行性能和使用率，来确定大修期限。

杂物电梯使用维护说明书

成都锐利电梯有限公司（晨升电梯）标准CDRLCSDT2013-XJ4G 杂物电梯使用维护说明书编制：审核：批准：1杂物电梯使用维护说明书杂物电梯梯是用电力拖动，具有载货轿厢，轿厢运行于铅垂的或与铅垂方向倾斜不大于15°角的两列刚性导轨之间，运送货物的固定设备。

是供图书馆、办公楼、饭店、医院运送图书、文件、食品、器械等小重量物件，但不允许人员进入的电梯。

一、电梯的构造：(1)机房部分：由电动机、制动机、减速器、曳引轮等机件组成。

A、曳引机：靠曳引绳与曳引轮的磨擦来实现轿厢运行的驱动机器。

B、控制柜：该柜上有PC微电脑和各种继电器、接触器，通过各种控制线和控制电缆，与轿厢或层站操纵箱上各种控制器件连接，以达到预定的操纵电梯、自动控制性能和安全保护性能的要求。

(2)轿厢：是电梯中装载货物的金属结构件，它借助轿厢由曳引绳牵动沿着导轨作垂直升降运动，完成载货的任务。

(3)井道部分：A、导轨：是为电梯轿厢和对重提供导向的构件。

B、缓冲器：设置在井道底坑内轿厢与对重的下方一种缓冲装置，当轿厢超载断绳失控而发生超速下降或坠落时对轿厢或对重起缓冲作用。

C、对重：是以其重量去平衡轿厢重量，改善曳引性能的一种装置，依靠对重导轨作垂直升降运动。

D、限位开关：是控制电梯轿厢运行时不允许越过上下端站一定的位置，如果轿厢越位碰到限位开关，就会切断电梯控制回路，使电梯停止运行。

(4)层站部分：A、厅门：在井道每个层楼停站处都设有厅门，厅门上应装有电气联锁和机械联锁装置。

当厅门关上后，电气联锁开关接通电梯才能启动，否则不能启动。

机械联锁的作用是只有在轿厢停在某层停站处这一层的层门才能打开，否则就打不开。

B、层楼指示灯：装在层门上面或侧面，显示电梯行驶方向及轿厢所在层楼。

C、召唤按钮、操纵箱：召唤按钮装在层门侧面；轿外操纵的操纵箱装在层门侧面。

通过召唤按钮和操纵箱来控制电梯的运行。

二、电梯的使用和安全操作注意事项1．电梯行驶前的准备工作：(1)司机应在每日工作之前，先将电梯上、下试行数次，检查有无故障和不正常现象。

电梯使用管理与维护保养规则

《电梯使用管理与维护保养规则》(TSG T5001-2009)第一章总则第一条为了规范电梯的使用管理与日常维护保养行为，根据《特种设备安全监察条例》，制定本规则。

第二条本规则适用于《特种设备安全监察条例》适用范围内电梯的使用管理与日常维护保养工作。

本规则不适用于个人或者单个家庭自用的电梯。

第三条本规则是对电梯使用管理与日常维护保养（以下简称维保）工作的基本要求，相关单位根据科学技术的发展和实际情况，可以制定高于本规则的工作要求，以保证所维保电梯的安全性能。

第二章使用管理第四条使用单位应当加强对电梯的安全管理，严格执行特种设备安全技术规范（以下简称安全技术规范）的规定，对电梯的使用安全负责。

使用单位应当购置符合安全技术规范的电梯，保证电梯安全运行所必需的投入，严禁购置国家明令淘汰的产品。

第五条使用单位应当根据电梯安全技术规范以及产品安装使用维护说明书的要求和实际使用状况，组织进行维保。

使用单位应当委托取得相应电梯维修项目许可的单位（以下简称维保单位）进行维保，并且与维保单位签订维保合同，约定维保的期限、要求和双方的权利义务等。

维保合同至少包括以下内容：(一)维保的内容和要求；(二)维保的时间频次与期限；(三)维保单位和使用单位双方的权利、义务与责任。

第六条使用单位应当设置电梯的安全管理机构或者配备电梯安全管理人员，至少有一名取得特种设备作业人员证的电梯安全管理人员承担相应的管理职责。

第七条使用单位应当根据本单位实际情况，建立以岗位责任制为核心的电梯使用和运营安全管理制度，并且严格执行。

安全管理制度至少包括以下内容：(一)相关人员的职责；(二)安全操作规程；(三)日常检查制度；(四)维保制度；(五)定期报检制度；(六)电梯钥匙使用管理制度；(七)作业人员与相关运营服务人员的培训考核制度；(八)意外事件或者事故的应急救援预案与应急救援演习制度；(九)安全技术档案管理制度。

第八条电梯在投入使用前或者投入使用后30日内，使用单位应当向设区的市的质量技术监督部门（以下简称登记机关）办理使用登记。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
APPROVED BY 批 准：苏国明
Guangzhou Guangri Elevator Industry Co.,Ltd 广州广日电梯工业有限公司
March 2014 2014 年 04 月
更改文件号
GR/F211
签字
日期
更改文件号
签字
日期
广州广日电梯 工业有限公司
Maintenance Manual for G·Qik Elevator G·Qik 电梯使用维护说明书
提高运载效率。 1.2.13 泊梯:接通泊梯开关,电梯在执行完所有内指令后,回到基站,关断风扇,照明灯,然后关门,这时电梯开
始进入泊梯状态停止使用。 1.3 检修
将轿内操纵箱检修开关、轿顶检修开关任一位置置于检修(ON)位置。电梯进入检修运行状态,电梯只能作 低速(一般为 15 米/分)点动运行。 1.3.1 轿内检修运行:轿内检修状态时,在操纵箱上按住上行按钮,则上行,按住下行按钮,则下行。开门灯亮表
态,以 15 米/分速度慢行回到平层位置并开门。慢行期间,蜂鸣器发出响声。自救程序结束后,如异常情 况消失,则电梯自动恢复正常运行。 1.4.2 停电自动平层:当电网电源断开后,ALP 停电自动平层装置将自动投入,使控制装置得电工作,根据轿厢 当时的负载,确定运行方向,电梯将以低速运行至平层位置,开门放人,一分钟后电梯关门停车,当电网 电源接通时,电梯自动恢复正常运行。 1.4.3 开关门电路: a) 电梯在关门过程中如因故障不能关闭(如门踏板槽堵塞、安全触板断开等),则电梯不能关门起动,延时 7~8 秒后,电梯轿厢蜂鸣器响,此时电梯不会自动关门,需按关门按钮才能关门。 b) 电梯正常运行停层后自动开门,如果因故障物使电梯不能开门,8 秒后,电梯可由内指令(或外呼)运行到 其它楼层尝试开门,如无内外呼则返回基站开门。 c) 门机装置有门过载开关时,当关门受阻时立即开门,开门受阻立即关门。 1.4.4 消防专用:如果发生火灾,消防人员到达现场需要专用此电梯进行营救工作,可将设在基站附近的消防 开关面板打碎,按下消防开关,电梯立即转入消防准备状态。此时指令和外呼信号全部被撤除,处于下行 中的电梯立即返回基站,处于停站中的电梯立即关门返回基站,处于上行中的电梯选最近站停靠,不开 门,然后立即返回基站,并联时两台梯先后起动返回基站。回基站后指令恢复(外呼不起作用),进入消防 专用状态,开门待机,由消防员操纵。此时应按住指令按钮至电梯关门起动方可松手(否则将自动开门)。 1.4.5 并联援助服务:由两台电梯组成并联时,处于服务中的一台接到外呼唤,30 秒后未能起动去应呼,这台梯 可能产生故障,则另一台梯立即起动援助。 2 安全保护设施 为了使电梯运行安全,在电气控制和机械结构的设计中采用了多种安全措施,以确保乘客安全。 注:以下安全保护设施根据每台电梯的配置而定,并不是每台电梯具有以下所有安全保护设施。 2.1 极限位置保护开关 在井道最高层和最低层分别装有三个(或四个)行程开关,第三个(和第四个)为强迫换速开关,当电梯因故 不能正常减速时碰到此开关,电梯被强迫减速。第二个开关是限位开关,电梯已到停站位置而因故不停止时 将碰撞此开关,切断上行或下行控制电路,强迫停梯。第一个开关是极限开关,电梯碰撞此开关后,主控制回 路被切断,电梯不能再起动,需由检修人员检查维修。
编 号：SJG13-012 共 17 页第 1 页 版本号：00
--中文版-本说明书仅适用于 G·Qik 型微机控制变频调速电梯，在阅读本书之前，务必请您遵守： 未经本公司书面同意，不得复制、翻译或摘录本维护说明书。本公司明确依法保留有关版权的一切权利， 保留更改权和解释权。 敬告用户 1． 电梯属于特种设备，须经过当地质量技术监督局检验合格后才能投入使用。 2． 广州广日电梯工业有限公司（下称“本公司”或“广日电梯”）将会对电梯产品质量提供“质量保修”
1.2 操纵和运行 1.2.1 本站开门:无指令时,电梯将返基站待机。(单台时基站多在基站层,并联时有一台在基站,另一台在中间
层,即中间待机站)按下厅门按钮▲,则按钮灯亮,表示应呼并自动开门(即本站开门)。乘客进入轿厢后, 发出运行指令,并指令关门按钮(GMA),则电梯立即关门起动运行；否则延时几秒后自动关门然后起动运 行。 1.2.2 内指令:乘客进入电梯后,可在操纵箱上按下要到达指定的楼层按钮,电梯即按指令运行,如有同方向的 多个指令则由近至远顺序停靠。 1.2.3 外呼:在厅外按上呼按钮▲或下呼按钮▼,电梯便会自动应呼,下行中的电梯应答▼呼唤,保留▲呼唤信 号,上行中的电梯应答▲呼唤,保留▼呼唤信号。 1.2.4 逆呼:设电梯处于 1 楼待机,仅 3 楼有▼呼唤,电梯上行到 3 楼自动开门,乘客进入电梯后可选择 3 楼以 下楼层,在关门之前电梯具有下方向优先,即电梯处于下行状态,而不应答 3 楼以上的呼唤而改变电梯 运行状态。 1.2.5 指层:电梯轿厢内设有指层灯,指示电梯所在位置及运行方向。各层门厅门也可设有指层灯指示电梯所 在位置及运行方向,或设有报站钟和报站灯,预报电梯到站及运行方向。 1.2.6 开关门:电梯按指令运行到指定的楼层后,自动平层,自动开门,开门后延时 3 秒自动关门。如要提前关 门,可按关门按钮“GMA”。如果要延长开门时间可按住开门按钮“KMA”,保持开门状态,松手即自动关
再用干布擦拭，不可用水冲洗。清洁操纵箱时，应检查按钮，确保无异物卡阻，影响按钮使用功能； z 电梯层门
¾ 定期检查电梯外召、基站层消防开关、泊梯开关，确保其使用功能完好； ¾ 每天不少于一次清理层门口地面及层门踏板槽内沙石、垃圾等，并避免杂物落入井道； ¾ 每天清洁召唤箱面板、层门面板，并检查按钮确保无异物卡阻。 z 使用注意事项 ¾ 搬运笨重或较长物品时，管理员应在现场给予协助，注意不要超载，并应使物品均匀放置在轿厢内，物
GR/F212
广州广日电梯 工业有限公司
Maintenance Manual for G·Qik Elevator G·Qik 电梯使用维护说明书
编 号：SJG13-012 共 17 页第 2 页 版本号：00
¾ 当停电、火灾、地震时，不要乘坐电梯； ¾ 遇到电梯状态异常（如：运行晃动剧烈、电梯内无照明、电梯门打开不动等），请不要乘坐电梯，并及
GR/F212广州广日电梯 工 Nhomakorabea有限公司
Maintenance Manual for G·Qik Elevator G·Qik 电梯使用维护说明书
编 号：SJG13-012 共 17 页第 3 页 版本号：00
门。 1.2.7 对讲机:操纵箱上装有对讲机,在紧急情况下按下应急按钮(DJA CALL),即可用对讲机与机房通话。在机
品长不得超过 2m，宽不得超过 1.5m，且两头需使用软包装，所有运输的物料不能直接接触轿厢地面、 轿厢壁板或顶板，以防划伤电梯； ¾ 运送砂石、建筑垃圾等碎料应使用适当的容器，密封，袋装运输，防止散漏； ¾ 请勿使用电梯运输已开封的涂料、油漆等易燃物品； ¾ 请勿使用异物强行卡阻轿门（包括安全触板与光幕）或层门的开启和关闭。
房按下对讲机相应的电梯的编号按钮,便可与该梯轿厢内通话。 1.2.8 专用开关:用锁匙打开轿内操纵箱上的“开关盒”,内有:风扇开关、司机开关、照明开关、检修开关、
停止开关、专用开关。 1.2.9 司机操纵:当司机将“司机开关置于司机位置时,电梯进入司机操纵状态,每次起动运行都要由司机按住
起动按钮直至关门起动后方可松手(否则又自动开门),电梯运行方向可由司机按指令按钮来决定上行 或下行,电梯在司机操纵状态运行期间对同方向的外呼信号进行应答,不应答外呼时可按通过按钮”。 1.2.10 满载直驶:当电梯载重量达额定载重量的 80%以上时,电梯只按内指令运行而对途中的一切外呼信号 不予应答。 1.2.11 专用开关:电梯专用时,只响应用户规定的内指令,其它层楼指令电梯不响应。 1.2.12 并联:当两台电梯组成关联系统时,其运行方式将由控制线路自动构成最合理的状态,加快客流运输,
安全警告！ 电梯钥匙使用不当，将有可能造成电梯门开启者坠落井道的严重事故；在使用电梯时，应严格遵守下述规 程。
¾ 电梯锁匙要由专人保管使用； ¾ 持三角匙的人员和实施困人救援的人员须持质量技术监督局颁发的电梯操作上岗证。使用时，把锁匙 插入锁孔并转动而开锁，然后小心用手打开门。请注意，此时轿厢有可能不在本层，有跌入井道的危险， 故开启厅门 10~15cm 后应观察确认轿厢在本层再继续开启方可进入； ¾ 电梯投入使用中，电梯机房门必须上锁，无关人员严禁进入机房。 电梯使用须知 ¾ 注意不要猛烈碰撞电梯门； ¾ 搬运物品时应特别注意，不要碰刮轿厢门或壁板； ¾ 搬运笨重或较长物品时，应通知管理员，并请其在现场给予协助； ¾ 搬运重量大的物件，注意不要超载，并应把物件均匀放置在轿厢内； ¾ 只按必要的按钮，不要用坚硬的东西去敲打按钮； ¾ 紧急呼唤按钮是电梯在非正常运行时才使用，请不要乱按； ¾ 电梯门即将关闭时，严禁用手伸入门间隙尝试使电梯重开门； ¾ 禁止小孩在电梯口周围玩耍，小孩应有大人带领搭乘电梯； ¾ 注意不要超载，超载时，轿厢内的警报蜂鸣器会鸣响，乘客减少至允许载重时，蜂鸣器停止鸣响，门自 动关闭； ¾ 禁止乱动电梯厅门和轿门； ¾ 禁止乱动电梯消防开关和轿内开关； ¾ 禁止在轿厢内吸烟； ¾ 禁止破坏行为,如乱涂、乱画； ¾ 乘客不要在轿厢内打闹、跳动，这会导致事故发生； ¾ 乘客乘坐电梯遇困时，应保持冷静，不要乱动，按紧呼按钮和大声呼叫等方式通知别人营救；
的服务。 3． 本公司的电梯产品质量担保期：一年；以当地政府技监部门验收合格之日起算。如因用户原因导致电
梯不能于合同交货期后六个月内安装完成，则保修期至合同供货期之日起十八个月届满。 4． 本公司的电梯产品在“质量保修”期内，如果出现故障或存在问题，可拨打广日电梯全天候服务热线
电话：400-8866130，手机拨打 020-83317211，由广日电梯进行处理，如用户委托未经广日电梯授权的 第三方对电梯进行维修或维护保养，视为用户放弃“质量保修”权利，广日电梯对此不负任何责任。在 维修过程中广日电梯或广日电梯授权委托的公司有权根据情况，决定通过维修或更换同等零部件的方式 进行维修。但属于耗材类电梯零部件，如轿厢照明灯管（泡）、导靴靴衬等，则不属于“质量保修”的 服务范围。 5． 未经本公司许可，请勿擅自对电梯轿厢加装装潢等或擅自加装其它设备，尤其是对电器件等涉及电梯 安全系统进行改装，否则可导致电梯系统出现故障和存在安全隐患，广日电梯对此不承担任何责任。 6． “质量保修”期间由于用户或电梯使用单位管理使用不当而造成的故障，不属于“质量保修”的服务 范围。 7． 电梯的“定期维护保养”不属于“质量保修”范围，应由使用单位与广日电梯或广日电梯在当地授权 委托的公司另行签订《电梯维护保养合同》，按中华人民共和国国务院令第３７３号《特种设备安全监 察条例》规定每１５日进行一次清洁、润滑、调整和检查，并凭《电梯维护保养合同》和《安全检验合 格证》向特种设备安全监督管理部门登记备案。 8． 如果您在仔细阅读本书过程中遇有不清楚的地方，广日电梯或广日电梯委托的公司会向您作更详细的 解释。
