一、编制依据1。
《建筑结构荷载规范》GB50009—20122。
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011；3.《建筑地基基础设计规范》GB50007-2002；4。
《建筑施工安全检查标准》JGJ59-2011。
5、《钢结构设计规范》（GB50017-2003）6、《混凝土结构设计规范》（GB50010—2002）7、《施工现场临时用电安全技术规范》JGJ 46-20058、《钢管脚手架扣件规范》GB15831—20069、《木结构设计规范》GB50005-200310、《碳素结构钢》GB/T 70011、《低合金高强度结构钢》GB/T159112、本工程施工组织设计13、本工程施工设计图纸二、工程概况及说明建设单位：成都高投建设开发有限公司工程名称：成都高新区怡馨家园工程（二标段）建设地点：成都高新区中和片区建筑面积：住宅楼:10、14号楼22896m2（18层）；11、12、13号楼81476m2（26层）.商业楼：34号楼4602m2（3层)建筑高度：10＃楼、14#楼建筑总高度53.95m；11＃楼、12＃楼、13＃楼建筑总高度79。
45m；34#楼建筑总高度14.35m质量要求：合格施工工期:500日历天设计单位:中国建筑西南设计研究院有限公司监理单位:成都衡泰工程管理有限责任公司施工单位：中国华西企业股份有限公司结构形式：框架（商业楼)、框剪结构（住宅楼)本方案为10＃楼、14＃楼7-18层；11＃楼、12#楼、13＃楼3-26层型钢悬挑脚手架施工方案.10#、14＃楼分两个悬挑段,第一段为7-12层,第二段为13—18层；11#楼、12#楼、13#楼、14#楼分四个悬挑段，第一段为3-8层,第二段为9-14层,第三段为15-20层，第四段为21—26层。
所有悬挑段高度18m，本方案按照20m高度进行计算.三、施工准备1、技术准备1）、组织施工技术人员在施工前认真学习技术规范、标准、方案,熟悉图纸。
钢丝绳斜拉悬挑脚手架施工技术张海军施忠球丁晓军（龙信建设集团有限公司邮编226101）[摘要]采用钢丝绳斜拉悬挑脚手架的工字钢支座，并用钢丝绳分段卸载的脚手架施工方法。
[关键词]脚手架工字钢钢丝绳中惠雅苑项目位于广州市海珠区龙田街以东，龙田东直街西侧地块。
地下二层，地上三十三层，总建筑面积为48555 M2（其中地上：43146 M2，地下：5409 M2）。
首层层高为6.0m，二层及二层以上层高2.90m，建筑物总高度99.1m。
1．概述脚手架属于悬挑式、附着式、还是落地式，通常取决于其支座的受力形式。
由于该工程的建筑外立面有多处设有挑出外墙的飘窗，且局部阳台设计未沿其竖向投影位置每层连续设置，同时，为避免一次性投资工字钢成本和翻搭翻拆人工费过大，减小预埋件的设置对填充墙和下沉式卫生间施工的影响。
故选用介于悬挑和落地之间的钢丝绳斜拉工字钢简支支座、钢丝绳分段卸载式的脚手架。
工字钢一端搁置在结构梁上，另一端用钢丝绳斜拉后与结构梁或墙上连接，其最高搭设高度近50m。
根据施工场地条件，在主体结构和装饰装修施工阶段采用扣件式钢管悬挑脚手架，以解决安全防护、结构施工的需要。
脚手架搭设采用双排单立杆，立杆横距0.85m，立杆纵距1.50m，大横杆步距1.80m，小横杆间距1.5m，内立杆距墙0.25，外立杆距工字钢端头0.10m，钢丝绳斜拉14a工字钢脚手架，工字钢简支长度为1.10m。
应开发商要求，避免脚手架影响其样板房的外立面装饰效果，悬挑工字钢分别在第六层、第二十二层进行安装。
在上下两段脚手架内，每四层用钢丝绳对内外立杆荷载进行卸载。
工字钢的固定锚固采取在楼层结构板上预埋两根φ14圆钢。
钢丝绳斜拉工字钢式脚手架的搭设最大高度取47m。
2. 施工方法2.1脚手架的搭设顺序工字钢设置→放置纵向扫地杆→立竖杆扣紧→装横向扫地杆→第一步纵向（大横杆）→第一步横向水平杆（在纵向水平杆上）→连墙杆件→第二步纵向水平杆→第二步横向水平杆→……→加设剪刀撑→铺脚手板→架子验收→架子开始使用。
建筑施工悬挑式脚手架的安全技术管理脚手架是建筑施工中必备的施工工具。
最初，竹木等材质的脚手架以经济优势成为南方地区的首选。
随着钢铁工业的逐步发展，钢管脚手架以自身通用性佳、搬运方便以及加工简便等优势成为使用量最高（占总体70%）、应用最广的脚手架。
脚手架及模板支撑系统既肩负着自重、建筑材料和工具等诸多荷载，又为施工人员提供工作平台，若仅依靠传统落地式脚手架，不仅难以满足脚手架的周转要求，而且会增加资源浪费，加重经济负担，甚至引发人员安全事故。
悬挑式脚手架却可以有效避免这些问题，正在以势不可挡的趋势占领市场。
1 脚手架安全事故实例随着建筑业的蓬勃发展，脚手架运用比例逐步提高，搭建高度增长的同时取得了诸多成就，但是出现的安全问题也成为建筑施工中亟待解决的对象。
笔者通过查阅相关资料，收集了3 年内典型的事故案例。
案例一，2021 年4 月15 日，江苏某建筑项目脚手架发生坍塌，致使10 名施工人员从10 余米高处坠落。
1 名工人透露，14：30 在和18 名工友进行砌墙作业时，突然发生脚手架坍塌事件，使其出现不同程度摔伤。
案例二，2020 年10 月8 日，汕尾陆河某工地浇筑天面架构时出现了模板支撑坍塌事件，应急救援队火速赶往现场。
该事故共造成9 人伤亡，其中7 人抢救无效死亡，1 人重伤，1 人轻伤。
案例三，2019 年1 月5 日，福建莆田大洋乡可山村因竹质脚手架滑落导致10 人掉落伤亡，其中5 人死亡，5 人不同程度轻重伤。
2 脚手架安全事故原因2.1 材料原因（1）钢管弯曲。
设计脚手架系统时，未充分考虑其使用年限，导致出现不同程度弯曲、变形，影响自身承载力。
笔者通过对脚手架安全事故进行分析，得知钢管合格率为50%。
（2）钢管壁厚。
根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130—2011）相关标准，扣件式脚手架焊接钢管应满足外径为48.3 mm、壁厚为3.6 mm。
但在施工现场抽检过程中，诸多钢管的壁厚仅为2.2 ～2.8 mm，厚度大于3.0 mm 的钢管极为少见。
悬挑脚手架钢丝绳卸荷脚手架专项施工方案金色港湾小区2#楼工程，建筑面积为11772.47㎡，框架结构，主体十八层，地下一层，该工程采用直接用型钢悬挑式钢管脚手架进行防护，采用斜拉钢丝绳进行卸荷。
悬挑的阶段是，二至六层，七至十二层、十三至十八层。
一、悬挑脚手架相关参数1.脚手架参数悬挑脚手架因为是分段搭设，按搭设的最高高度进行验算，悬挑脚手架搭设最高的高度为 21米，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为0.90米，立杆的步距为1.80 米；内排架距离墙长度为0.20米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步三跨，竖向间距 3.60 米，水平间距4.50 米，采用扣件连接；连墙件连接方式为双扣件连接。
35W*7—16mm光面钢丝绳。
梁上固定钢丝绳的吊环采用直径25的圆钢拉环，水平钢梁与楼板压点采用直径18圆钢拉环。
2.活荷载参数施工均布荷载标准值(kN/m2):3.000；脚手架用途:防护脚手架。
3.风荷载参数本工程地处乌鲁木齐市，查荷载规范基本风压为0.450，风荷载高度变化系数μz 为0.740，风荷载体型系数μs 为0.653；计算中考虑风荷载作用。
4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m 2):0.1248；脚手板自重标准值(kN/m 2):0.300；栏杆挡脚板自重标准值(kN/m 2):0.150；安全设施与安全网自重标准值(kN/m 2):0.010；脚手板铺设层数:2 层； 脚手板类别:5.悬挑水平钢梁采用16a 号工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固段长度 1.80 米。
立杆的横距内排架距离墙的长度二、大横杆的计算:按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
斜拉式型钢悬挑支撑外脚手架搭设方案一、第一分部：总体方案本工程主体结构施工外脚手架采用斜拉式型钢悬挑支撑外脚手架，室内梁、板结构支撑体系采用普通扣件式钢管满堂脚手架。
二、第二分部：落地式脚手架1、脚手架的材质、规格（1）钢管：脚手架钢管采用外径48mm，壁厚3.5mm的新直缝电焊钢管。
应有产品质量合格证、质量检验报告。
钢管表面平整光滑，没有裂缝结疤、分层、错位、硬弯、无刺、压痕、深的划道。
钢管必须涂有黄漆。
（2）扣件：扣件采用可锻铸铁扣件；材质必须符合现行国家标准《钢管脚手架扣件》的规定。
（3）水平杆：纵向水平杆设置在立杆内侧，步距为1.5米，其长度不得少于3跨；纵向水平杆采用对接扣件连接。
对接时，对接扣件应交错布置；两根相邻纵向水平杆的接头不能设在同跨内或同步内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3。
主节点处必须设置一根横向水平杆，用直角扣件扣接，严禁拆除。
主节点处两个直角扣件的中心距离不大于15cm，双排脚手架靠墙端的外伸长度不大于500mm。
注意防护空缝不大于10cm。
作业层上非主节点处的水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
采用木脚手板、竹串片脚手板，应设置在三根横向水平杆上，且横向水平杆固定在纵向水平杆上。
当脚手板长度小于2m时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻。
（4）立杆：立杆及横向水平杆布置。
每根立杆底部应设置底座和垫板，材质应符合规范要求。
脚手架应设纵横向扫地杆，纵向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长，两跨与立杆固定，高低差不应大于1m，靠边坡上方立杆轴线到边坡的距离不应小于50cm。
脚手架底层步距不大于2m。
立杆必须用连墙杆与建筑物可靠连接，另外每层圈梁每隔4m进行一次软拉接，连墙杆的设置为二步三跨设置。

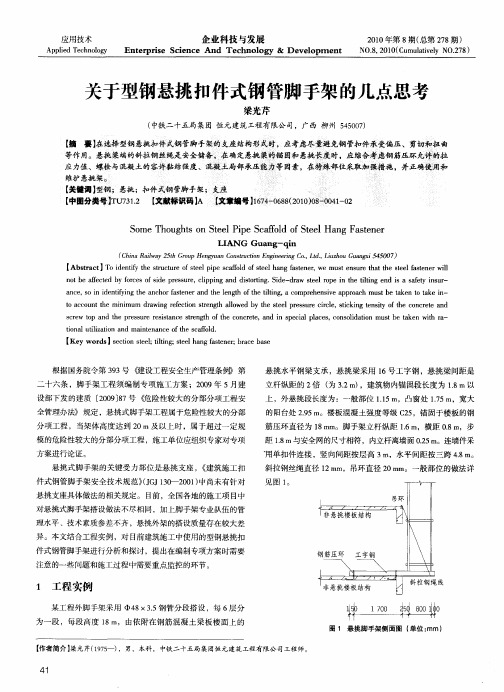

悬挑脚手架型钢悬挑基础控制要点摘要：型钢悬挑脚手架的型钢悬挑基础是悬挑脚手架设计、安装和管理的重点和难点，型钢悬挑基础是悬挑脚手架的安全保障，在悬吊脚手架的施工管理中占有重要地位。
本文对悬挑脚手架的型钢基础在四个关键点上进行了探讨：第一，型钢悬挑梁材质要求，布置设计和安装的原则，尤其是在建筑立面阳角、悬挑阳台、楼梯间、采光井等特殊区域的悬挑梁布置，是悬挑梁安装制作的关键。
第二，型钢悬挑梁锚具的材料要求，U型钢筋拉环或螺栓制作工艺和预埋方法，锚具与悬挑梁连接固定方法，这些是悬挑基础安全的要点。
第三，型钢悬挑脚手架斜拉钢丝绳的材料要求，斜拉钢丝绳作为安全储备的制作安装控制要点，这是悬挑基础安全的重要一环。
第四，型钢悬挑基础的安全性计算是悬挑基础的受力理论验算，是悬挑基础安全的保证。
包括：型钢悬挑梁的抗弯强度，整体稳定性和挠度；悬挑梁锚固段压点处U型钢筋拉环或螺栓强度；钢丝绳做为受力卸荷的安全性计算。
以上这些都是悬挑脚手架型钢基础安全的必要保证，这些关键点控制的好坏直接关系到型钢悬挑基础的安全，进而直接影响悬挑脚手架的安全。
关键词：悬挑脚手架，型钢悬挑基础，控制要点目前，型钢悬挑脚手架广泛应用于各种建筑施工中，型钢悬挑基础是悬挑脚手架区别于其他脚手架关键，也是悬挑脚手架的安全重点所在。
但悬挑脚手架的型钢基础在实际应用中有很多不规范之处，这严重影响了脚手架的安全，为生产带来不安全因素。
希望通过本文对型钢悬挑脚手架的探讨，能够明晰悬挑脚手架的型钢基础做法，能够严格控制悬挑脚手架的悬挑基础质量，可以有效地确保建筑施工的安全性和可靠性。
1、型钢悬挑脚手架概论型钢悬挑式脚手架是指其垂直方向荷载通过底部型钢支承架传递到主体结构上的施工用外脚手架。
型钢悬挑式脚手架搭设高度不宜超过20M，否则需要进行专家论证。
型钢悬挑脚手架相对于其他脚手架的主要区别在于型钢悬挑基础的设计、安装和管理，本文重点探讨了悬挑架脚手架型钢悬挑基础的构造措施和安全性计算。
图解悬挑脚手架的有关问题挑脚手架底部承力架的形式，我们现场见得最多的应该是悬挑梁式，构造见图，A端悬挑梁为锚固端（也有设置三个锚固点，每个锚固点设置两道锚固钢环的，具体做法再详细介绍），B段为脚手架立杆的支撑端（需采取一定的锚固措施，防止钢管滑移，并抵抗风荷载的上浮力）。
这个现场做得比较差，1、采用的槽钢，截面不合理，建议采用对称截面的，如工字钢。
但只要计算没有问题，有的时候也只能如此，但是在立杆位置应增设加强肋，改善构件的受力性能2、锚固长度太短，我们一般控制在悬挑长度的1.5—2倍之间。
3、锚固点设在悬挑板上，受力不合理，应该将槽钢加长，锚固点避开阳台位置，当然，如果悬挑阳台太大的话，可以在阳台位置加上锚固点，用来控制槽钢的侧向变形。
4、锚固点采用了木楔，木材材质比较软，受理后容易变形，建议采用钢制材料。
这个就是在立杆位置应增设加强肋的，简单的化了一下这种端部的固定方式是目前见到的最好的形式了，端部采用两道固定，钢制的楔子，不错，不过也有问题，目前正在修订的《建筑施工扣件式钢管脚手架安全技术规范》JGJ130规程中有这样一条：6.11.1悬挑钢梁应使用16号及以上双轴对称截面型钢，悬挑梁尾端应在两处以上使用HPB235级直径16㎜及以上钢筋固定在钢筋混凝土结构上或由不少于两道的预埋U型螺栓固定，U型螺栓的直径不小于20mm..........6.11.4中规定“钢梁尾部钢筋拉环、U型螺栓预埋位置宜为悬挑型钢尾端向里20㎝处”现场端部锚固的形式还有很多，主要形式有下面几种：图一是最常见的在主体结构施工是预埋钢筋的形式，当然不一定是环形的，也有埋两个钢筋再对折的.......图二是后置式的，主体结构施工时预留洞口（也可以浇筑完主体后再打孔），然后用螺杆固定，螺杆形式有图示的两根对穿螺杆，也有将螺杆加工成U形的（这样只需要再一个面拧螺栓，工作量可以减少很多）。
这种形式螺栓可以重复利用，总体来说是成本最低的，存在的问题是材料周转需要做保养、现场的螺栓容易被工人拧下、螺杆在施工过程中要加强保护（我们曾经在工地上试用过，大部分因为螺杆弯了或者被污染等问题螺栓拧不下来），所以施工单位使用的积极性不高。
悬挑式脚手架搭设施工方案一、材料及其要求1、钢管：钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。
钢管采用外径48mm，壁厚3.5mm，其材质符合GB700-79《普通碳素结构钢技术要求》中A3钢的技术要求。
弯曲变形，锈蚀钢管不得使用。
2、扣件：扣件包括直角扣件、旋转扣件、对接扣件及其附件T型螺栓、螺母、垫圈等。
扣件及其附件应符合GB978-67《可锻铁分类及技术条件》的规定，机械性能不低于KT 33-8的可锻铸铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81《普通螺纹》的规定，垫圈应符合GB95-76《垫圈》的规定。
扣件与钢管的贴合面必须严密，保证钢管扣紧时接触良好，扣件活动部位应能够灵活转动，旋转扣件的旋转面间隙小于1mm，扣件表面应进行防锈处理。
3、钢丝绳（吊索）：钢丝绳选用6×19φ14光面钢丝绳，抗拉设计强度≥1700Mpa，断股、锈蚀严重的钢丝绳不得使用。
4、悬挑型钢：20#工字钢。
5、安全网：采用密目式安全网。
二、设计构思及工艺原理1 整个体系由铺设于楼板处的悬挑工字钢、钢丝绳拉索和钢管扣件双排脚手架、分段卸载用的钢丝绳等四部分组成。
通过楼板上布置预埋钢筋悬挑工字钢和斜拉钢丝绳作为支撑体系承受双排架底部荷载，并通过设置在脚手架高度中部卸载钢丝绳分段承受架体荷载。
2 所有悬挑工字钢、钢丝绳斜拉索通过双排脚手形成一个空间体系协同受力，作为双排架的受力支撑平台，承受整个搭设单元架子自重恒载和两排施工活载、部分风载。
3 本工程脚手架按照结构脚手架的荷载标准取值计算。
三、外脚手架构造从3层、6层、9层，12层楼面开始悬挑，具体构造说明如下：1、平面布置：立杆纵向间距1500mm，横向间距1000mm，内排立杆距离建筑物的距离为300mm。
立杆与大横杆必须用直角扣件扣紧，不得隔步设置和遗漏，且立杆的直接头应相互错开0.5个节长，其接头距大横杆的距离不大于步距的1/3。
悬挑式脚手架悬挑式脚手架系利用建筑结构外边缘向夕H申出的悬挑构架作施工上部结构,或作外装修用的外脚手架。
脚手架的荷载全部或大部分传递给已施工完的下部建筑物承受。
它是由钢管挑架或型钢支承架、扣件式钢管脚手架及连墙件等组合而成。
这种脚手架要求必须有足够的强度、刚度和稳定性，并能将脚手架的荷载有效传递给建筑结构。
一、悬挑式脚手架的形式、特点和构造要求1.悬挑式脚手架的形式与特点悬挑式脚手架的形式构造，大致可分为四类：(1)钢管式悬挑脚手架采用钢管在每层楼搭设外伸钢管架施工上部结构，包括支模、绑钢筋、浇筑混凝土，并且可用于外墙砌筑以及外墙装修作业。
(a)a型；(b)b型；(C)C型1一悬挑脚手钢管；2—钢管斜撑；3—锚固用U形螺栓或钢筋拉环；4一现浇钢筋混凝土；5一悬挑管架；6一$全网；7一木垫板；8-沐楔其中a型系在已完结构楼层上设悬挑钢管，下层设钢管斜撑形成外伸的悬挑架以施工上层结构的形式，可挑设1~2层向上周转施工；b型系利用支模钢管架将横杆外挑出柱外，下部加设钢管斜撑，组成挑架形成双排外架，进行边梁及边柱的支模和现浇混凝土，可挑设2~3层量并周转向上;C型系在建筑物边部门窗洞口位置搭设钢管悬挑架，主要用作外装饰施工使用。
钢管搭设的悬挑脚手架的优点是：材料简单"利用常规脚手钢管材料即可；搭设方便，每次只搭设2~3层流水作业，可节省大量材料。
（2）悬臂钢梁式悬挑脚手架系用一根型钢（工字钢、槽钢〉作悬挑梁，内伸入端部通过连接件同楼面预埋件固定。
在钢梁夕M申的悬拟炸殳上方搭设双排外脚手架以施工上部结构的脚手架形式,上部脚手架搭设方法与一般扣件式钢管外脚手架相同，并按要求设置连墙件。
型钢挑梁的布置可按照立杆的纵距布置，也可在挑钢梁上立杆位置设置连梁，再搭设上部脚手架。
脚手架的高度（或分段搭设高度）不宜超过20m o这种形式的悬挑脚手架其优点在于搭设简便，节省材料，便于周转使用。
存在问题主要是外挑悬臂钢梁为压弯杆件，需要有较大的承载能力，故选用型钢截面较大，钢材用量较多，且笨重。
