娱乐建筑剧院建筑方案设计说明1. 引言本文档旨在对娱乐建筑剧院的建筑方案设计进行说明。
剧院作为一个娱乐场所，不仅需要满足观众的观赏需求，还要注重艺术表现和功能性。
通过本方案设计，我们将为剧院提供一个既能展现艺术魅力，又能满足观众需求的优质建筑。
2. 设计原则在设计娱乐建筑剧院的方案时，我们遵循以下几个原则：2.1 艺术表现剧院的建筑应该能够展现艺术的魅力，给观众一种独特的视觉体验。
通过创新的建筑形式、精美的装饰和照明设计，我们将打造一个充满艺术感的剧院空间。
2.2 观众体验观众的体验是剧院建筑设计的重要考虑因素之一。
我们将注重观众的视线、舒适度和便利性，确保每个座位都能获得良好的观赏效果，并提供便捷的进出剧院的通道。
2.3 功能性除了艺术表现和观众体验，剧院建筑还必须具备良好的功能性。
我们将合理规划剧院的舞台、观众席、后台设施及其它相关区域，保证良好的演出效果和管理效率。
2.4 可持续性在设计剧院建筑方案时，我们将考虑可持续发展的原则。
通过采用节能环保的材料和技术，合理规划能源利用和废物处理，减少对环境的影响，并提高剧院的维护和运营效率。
3. 设计要点基于上述原则，我们设计方案的要点包括但不限于以下内容：3.1 建筑外观剧院的外观将采用现代派风格，利用曲线和玻璃等元素，创造出独特的建筑形象。
同时，通过适当的照明设计，提升建筑的夜间效果，增加其艺术魅力。
3.2 观众席和舞台观众席将采用斜坡式布局，以确保观众在任何位置都能有良好的视线和听觉效果。
舞台部分将根据多种表演需求进行设计，以提供灵活的舞台空间和设备支持。
3.3 后台设施剧院的后台设施将包括演员休息室、化妆间、道具库等，以满足演员和工作人员的需求。
同时，为了提高后期管理效率，我们将设计合理的通道和设备安排，便于舞台布景和装置的搭建。
3.4 环境友好为了实现可持续发展目标，剧院的设计方案将采用节能环保的措施。
包括但不限于使用可再生能源、优化建筑隔热和通风系统、建设雨水收集系统等。

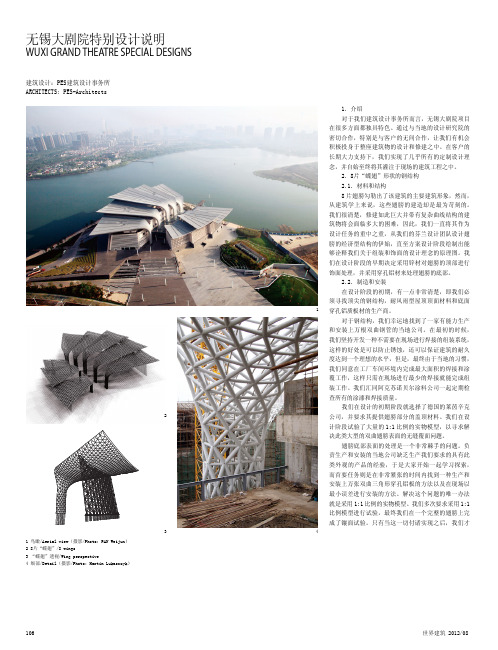

1. 介绍对于我们建筑设计事务所而言，无锡大剧院项目在很多方面都独具特色。
通过与当地的设计研究院的密切合作，特别是与客户的无间合作，让我们有机会积极投身于整座建筑物的设计和修建之中。
在客户的长期大力支持下，我们实现了几乎所有的定制设计理念，并自始至终将其灌注于现场的建筑工程之中。
2. 8片“蝶翅”形状的钢结构2.1. 材料和结构8片翅膀勾勒出了该建筑的主要建筑形象，然而，从建筑学上来说，这些翅膀的建造却是最为苛刻的。
我们很清楚，修建如此巨大并带有复杂曲线结构的建筑物将会面临多大的困难，因此，我们一直将其作为设计任务的重中之重，从我们的芬兰设计团队设计翅膀的经济型结构的伊始，直至方案设计阶段绘制出能够诠释我们关于组装和饰面的设计理念的原理图。
我们在设计阶段的早期决定采用锌材对翅膀的顶部进行饰面处理，并采用穿孔铝材来处理翅膀的底部。
2.2. 制造和安装在设计阶段的初期，有一点非常清楚，即我们必须寻找顶尖的钢结构，耐风雨型屋顶顶面材料和底面穿孔铝质板材的生产商。
对于钢结构，我们幸运地找到了一家有能力生产和安装上万根双曲钢管的当地公司。
在最初的时候，我们坚持开发一种不需要在现场进行焊接的组装系统，这样的好处是可以防止锈蚀，还可以保证建筑的耐久度达到一个理想的水平，但是，最终由于当地的习惯，我们同意在工厂车间环境内完成最大面积的焊接和涂覆工作，这样只需在现场进行最少的焊接就能完成组装工作。
我们汇同阿克苏诺贝尔涂料公司一起定期检查所有的涂漆和焊接质量。
我们在设计的初期阶段就选择了德国的莱茵辛克公司，并要求其提供翅膀部分的盖顶材料。
我们在设计阶段试验了大量的1:1比例的实物模型，以寻求解决此类大型的双曲翅膀表面的无缝覆面问题。
翅膀底部表面的处理是一个非常棘手的问题。
负责生产和安装的当地公司缺乏生产我们要求的具有此类外观的产品的经验，于是大家开始一起学习探索，而首要任务则是在非常紧张的时间内找到一种生产和安装上万张双曲三角形穿孔铝板的方法以及在现场以最小误差进行安装的方法。
国家大剧院建筑方案国家大剧院是一座位于中国首都北京市中心的现代化建筑，旨在举办各种艺术表演和文化活动。
本文将介绍国家大剧院的建筑方案，包括其设计理念、建筑结构、功能布局以及建筑材料等方面。
设计理念国家大剧院的设计理念基于“自然与人文的和谐统一”，倡导与自然环境的融合以及与现代城市的和谐共生。
该建筑方案旨在创造一个独特而富有艺术感的空间，通过独特的建筑形式和材料运用，传达中国文化的深厚积淀和演艺事业的繁荣发展。
建筑结构国家大剧院的建筑结构采用了钢结构和玻璃幕墙的组合，使建筑在外形上兼具现代感和艺术美感。
整体建筑包括一个大剧院、一个音乐厅和一个戏剧院，共同构成了一个宏伟而完整的演艺综合体。
大剧院是国家大剧院的核心部分，其设计灵感源自中国传统剧院的宏伟气势和精致装饰。
大剧院的内部舞台大厅可容纳数千名观众，采用了世界上领先的音响和灯光设备，并拥有超现实的舞台效果。
这个设计旨在打造一个优秀的演出环境，为艺术家和观众提供极佳的观赏体验。
音乐厅是国家大剧院的另一个重要组成部分，其设计灵感源自中国传统音乐文化。
音乐厅内部设计精美，采用了天然木材和布艺装饰，营造出温馨而雅致的氛围。
音乐厅的空间布局和声学设计均符合国际标准，为各类音乐表演提供完美的演奏效果。
戏剧院是国家大剧院中的第三个功能区，用于演出话剧、舞剧和其他戏剧作品。
戏剧院的设计理念与大剧院和音乐厅类似，充分展示了传统与现代相结合的设计风格。
戏剧院内部空间布局灵活，可以适应各种剧目的演出需求。
功能布局国家大剧院的功能布局合理，将各个功能区划分清晰。
大剧院、音乐厅和戏剧院通过共享大型停车场、舞台设备库和排练室等公共设施实现紧密的合作。
此外，国家大剧院还设有休闲区、咖啡馆和餐厅等附属设施，为观众提供便利和舒适的体验。
建筑材料国家大剧院采用了一系列高质量的建筑材料，以保证建筑的结构安全和外立面的美观。
钢结构和玻璃幕墙是建筑的主要材料，其优点包括结构牢固、透光性好和耐久性强等。
大剧院设计方案引言大剧院作为一个具有重要历史和文化价值的建筑，承载着丰富多样的演艺活动和文化交流。
设计一个出色的大剧院方案是非常必要的，因为它不仅需要满足艺术表演的需求，还需要提供舒适的观演体验和高质量的设施。
本文将探讨一个综合考虑舞台设计、观众席布局、声学表现、设备配备以及可持续发展等因素的大剧院设计方案。
一、舞台设计在大剧院的设计中，舞台设计是至关重要的。
舞台设计需要考虑到各种表演形式的需求，包括戏剧、歌剧、音乐会等。
首先，舞台的大小和形状应根据不同表演形式的需求进行灵活调整。
其次，舞台背景和布景的设计应充分体现演出的主题和风格，能够进行快速更换，并满足各种舞台效果的要求。
此外，灯光和音响系统的布置也需要考虑到不同表演形式的特点，以确保优质的视听效果。
二、观众席布局大剧院的观众席布局应既满足观众舒适的体验，又提供良好的视野。
首先，观众席的座椅应该舒适耐用，并具备可调节角度的功能。
其次，观众席的布局应当考虑到视觉线条，以确保每个座位都能够享受到良好的观演视野。
此外，适当的通道和紧急出口也是观众席布局中不可忽视的要素。
三、声学表现在大剧院的设计中，良好的声学表现至关重要。
为了保证观众能够听到清晰的声音，剧院的设计应该考虑到音质演出的需求。
采用合适的声学设计可以减少噪音和回声，并提高声音传播的质量。
此外，合理布置扬声器和音频设备，以及采用吸音材料和隔音技术都是保证良好声学表现的重要措施。
四、设备配备大剧院的设计还需要考虑到各种设备的配备，以满足不同演出的需求。
首先，灯光系统是非常重要的，它不仅能够提供舞台效果，还能够增强演出的艺术感染力。
其次，音响系统和投影设备是剧院演出必备的设备，它们能够提供更加丰富多样的表演效果。
此外，舞台机械和特技设备也需要精心设计和配置，以支持各种表演形式的呈现。
五、可持续发展在大剧院的设计中，可持续发展是一个不可忽视的因素。
设计师应该关注使用环保材料和能源节约，以减少对环境的影响。

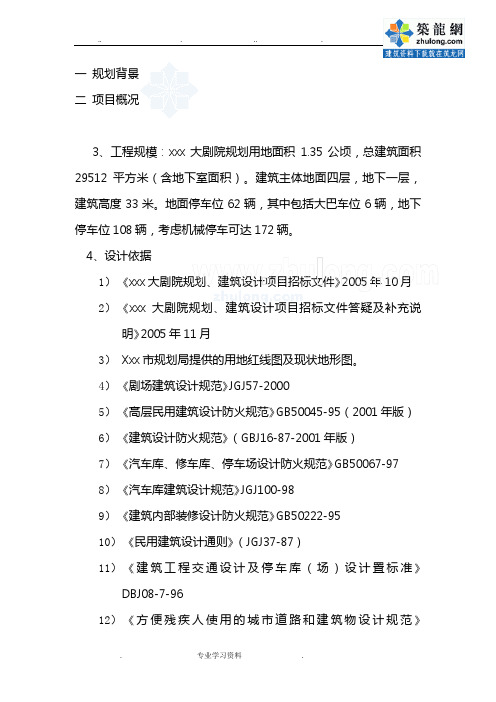

一规划背景二项目概况3、工程规模：xxx大剧院规划用地面积1.35公顷，总建筑面积29512平方米（含地下室面积）。
建筑主体地面四层，地下一层，建筑高度33米。
地面停车位62辆，其中包括大巴车位6辆，地下停车位108辆，考虑机械停车可达172辆。
4、设计依据1）《xxx大剧院规划、建筑设计项目招标文件》2005年10月2）《xxx大剧院规划、建筑设计项目招标文件答疑及补充说明》2005年11月3）Xxx市规划局提供的用地红线图及现状地形图。
4）《剧场建筑设计规范》JGJ57-20005）《高层民用建筑设计防火规范》GB50045-95（2001年版）6）《建筑设计防火规范》（GBJ16-87-2001年版）7）《汽车库、修车库、停车场设计防火规范》GB50067-978）《汽车库建筑设计规范》JGJ100-989）《建筑内部装修设计防火规范》GB50222-9510）《民用建筑设计通则》（JGJ37-87）11）《建筑工程交通设计及停车库（场）设计置标准》DBJ08-7-9612）《方便残疾人使用的城市道路和建筑物设计规范》JGJ50-8813）《建筑地面设计规范》GB50037-9614）《城市道路和建筑物无障碍设计规范》（JGJ50-2001）15）国家及省市有关环保、卫生、消防、交通、市政、绿化等部门的法规及规范。
三总体规划篇1、指导思想：我们的设计强调城市形态与建筑功能的高度统一。
我们希望大剧院不仅具有完美的声学效果、愉悦的观演气氛与理性的功能逻辑；更希望大剧院能够和谐的融入到城市空间中去，与行政中心、博物馆与城市规划展示馆、体育会展中心共同塑造出统一的城市意象，并在和谐中保持一份鲜明的个性。
2、城市意象：理想的建筑，应与城市融洽的从属共生。
我们追求对称与纯净的城市几何形态，以行政中心为核心，将大剧院与“两馆”设计在同一个环形当中。
环形创造出一种共享、参与的氛围，清晰的界定出城市公共空间的范围，营造出市民广场的围合感。

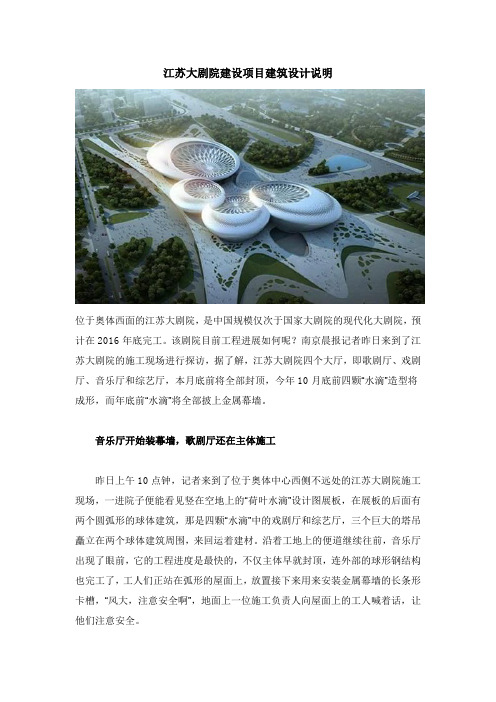

江苏大剧院建设项目建筑设计说明位于奥体西面的江苏大剧院，是中国规模仅次于国家大剧院的现代化大剧院，预计在2016年底完工。
该剧院目前工程进展如何呢？南京晨报记者昨日来到了江苏大剧院的施工现场进行探访，据了解，江苏大剧院四个大厅，即歌剧厅、戏剧厅、音乐厅和综艺厅，本月底前将全部封顶，今年10月底前四颗“水滴”造型将成形，而年底前“水滴”将全部披上金属幕墙。
音乐厅开始装幕墙，歌剧厅还在主体施工昨日上午10点钟，记者来到了位于奥体中心西侧不远处的江苏大剧院施工现场，一进院子便能看见竖在空地上的“荷叶水滴”设计图展板，在展板的后面有两个圆弧形的球体建筑，那是四颗“水滴”中的戏剧厅和综艺厅，三个巨大的塔吊矗立在两个球体建筑周围，来回运着建材。
沿着工地上的便道继续往前，音乐厅出现了眼前，它的工程进度是最快的，不仅主体早就封顶，连外部的球形钢结构也完工了，工人们正站在弧形的屋面上，放置接下来用来安装金属幕墙的长条形卡槽，“风大，注意安全啊”，地面上一位施工负责人向屋面上的工人喊着话，让他们注意安全。
音乐厅的旁边则是歌剧厅，它的工程进度则“拖了后腿”，其他三个厅“水滴”造型已经能够看出来了，可它还在封闭施工，目前还没有封顶。
不过说到施工的难度，歌剧厅是最大的，最大的难度就是要深挖十多米藏住可升降舞台。
歌剧厅配备了最高可以上升十多米的舞台，那就必须得给予舞台足够的放置空间。
“水滴”外披金属幕墙材质为钛金板在歌剧厅前面的空地上，安置着一排银色外观的屋面材料，上面还开了小窗户，在阳光底下非常的耀眼，一开始还以为是什么太阳能板，工作人员介绍，这就是将来要给四个大厅弧形面披上的金属幕墙，而在阳光下熠熠生辉的便是钛金板。
“这是一个样板，施工之前做给指挥部审核的，有问题就在上面进行修改，修改好了就做成这么个标准件，所有的金属幕墙都是按照这个样板模子来实施”，负责现场施工的一位负责人向记者介绍，江苏大剧院的歌剧厅、戏剧厅、音乐厅和综艺厅，85%的外立面都使用这种金属幕墙，其余的则是玻璃幕墙。
剧院设计说明范文剧院是艺术的殿堂，是人们欣赏戏剧、音乐、舞蹈等艺术表演的场所。
在剧院的设计上，要充分考虑观众的舒适体验、演员的表演需求以及艺术作品的展示效果。
本文将从建筑设计、舞台设计和座椅设计等方面探讨剧院设计的要点。
首先，在建筑设计方面，剧院需要具备良好的声学效果。
音乐、戏剧和舞蹈等表演形式对音质的要求较高，因此剧院的建筑结构和材料选择都需要考虑声学性能。
首先，剧院应采用良好的隔音材料，以消除外界噪音的干扰，同时内部声音也不能泄露到外界。
其次，剧院内部的设计要考虑声波反射和吸收，以保证观众能够听到清晰、明亮的音质。
其次，在舞台设计方面，剧院需要提供一个灵活多变的舞台空间。
剧院内的舞台应该具备多功能性，能够适应不同类型的表演需求。
舞台的大小、高度和场景构造都需要能够根据表演的需求进行调整。
此外，剧院还应提供良好的照明和音响设备，以增强表演的效果。
灯光和音响需要能够根据不同的表演形式进行调整，以达到最佳的效果。
再次，座椅设计也是剧院设计中的重要环节。
座椅的设计应兼顾观众的舒适性和视野清晰度。
首先，座椅的坐感应该符合人体工程学，保证观众在长时间的观看过程中能够保持舒适的姿势。
其次，座椅的布局和高度应该能够保证观众在任何位置都能够清晰地看到舞台。
座位的倾斜度和高低需要根据观众与舞台的距离来调整，从而保证观众能够获得最佳的视野体验。
此外，剧院的出入口和大厅设计也不容忽视。
剧院的大厅需要提供舒适的休息区域和洗手间，以方便观众的使用。
此外，剧院的出入口也需要考虑人流的流畅度，以及观众的安全问题。
出入口处应设置足够的通道宽度，避免观众拥堵，同时也需要考虑紧急情况下的疏散路径。
综上所述，剧院的设计需要考虑观众的舒适体验、演员的表演需求以及艺术作品的展示效果。
良好的建筑声学、灵活多变的舞台设计、舒适的座椅布局以及合理的出入口和大厅设计，都是剧院设计的重要要点。
只有充分考虑这些要素，才能够为观众提供一个优质的艺术欣赏空间。
XX大剧院方案设计说明第一章建筑一、概述XX县XX新区大剧院建设基地位于XX县XX新区的行政文化中心南部，东侧与南侧为规划的城市干道，西侧面向气势恢宏的新区文化广场，北侧隔一条车行道路与对面的园林式宾馆区相呼应，西北方向则与新区的标志性建筑——行政中心遥相呼应。
二、设计依据1．《XX县XX新区大剧院图书馆与档案馆设计方案征集书》；2．《XX县XX新区城市设计大剧院、图书馆和档案馆设计方案征集会会议纪要》；3．《XX县大剧院部分指标》；4．《大剧院设计红线图》。
三、总体构思1．文化性XX县大剧院是XX县人民观看文艺演出，进行高品质文化生活的重要场所，是市民积极参与社会文化活动的表现。
因此，本方案体现的是一种高贵、典雅、大方、精致的文化建筑的品质。
方案造型简洁方整，强调水平感，显得宁静和舒展。
主入口由面向文化广场的入口大门框进入内部庭院，气氛优雅而大气。
2．互动性XX县大剧院建筑是地处文化广场东侧的一座高品质的文化建筑，在空间上应与整个文化广场乃至主新区进行场所上的交流与互动。
因此本方案的大剧院作为XX新区的一个“点”的纪念性尺度与整个空间环境相匹配，同时建筑也分为两部分，与文化广场形成开放、交流的空间关系。
3．开放性XX县大剧院建筑在与整个文化广场的关系上形成空间上的开放、交流与互动，这里是XX县人民自由进行交流的场所，人们可以自主地选择各种活动的场所，或在“现代XX”入口广场上闲庭散步，或在“吴兴思源”之路上驻足，回味XX历史，或在内部庭院亲密热烈地交谈，或在大剧院或电影厅选择优秀的文艺节目观演，总之,这座建筑给人们提供了进行各种开放的文化活动的选择机会。
4．时代性XX县大剧院是象征XX县人民在二十一世纪追求更高品味的生活质量的建筑，因此大剧院的设计不仅反映了优雅的人文特质色彩，又体现了强烈的文化色彩特征。
方案通过新材料、新技术的运用，表达出XX县国民经济建设蓬勃发展的景色，把大剧院建设成为体现新世纪创新精神，有着高技术含量的，集艺术和科学技术于一体的时代建筑。
设计说明：绿文结合；现代而又不失经典；保留历史的轨迹而又与时代的脉搏一起跳动。
这三句话是业主的愿望,是他们体会并归纳了上海市民，专家和领导的对文化广场的向往和期许总结出来的。
这三句话凝练而经典,看似平淡而品味极高。
建筑是凝固的音乐,景观是氛围的结晶。
我们的设计理念，就是要潜心体验上海的历史轨迹和时代脉搏，用建筑和环境的音符和气氛把这种向往和期许转化为现实的空间。
建筑师在创作时和音乐家作曲时很相像.我们在设计理念的抽象天空中翱翔，像捕捉旋律那样去捕捉形象。
在我们心目中，新的音乐剧院之于文化广场市民公园，就像镶嵌在音乐皇冠上的一颗宝石，又像衬托在绿色天鹅绒上的一颗金刚钻。
文化广场大部分面积是绿色的世界.在平易近人的绿草绿树之间，点缀着尺度适中的上海文化名人的塑像，白色大理石的基座托起风格各异的青铜半身像，引起人们对上海文脉的遐想。
市民会在树荫下，碧草间休闲.缓缓下坡的草地间有着宽窄不一的弹石路，像百川归海那样把人们引向南面的剧院，那里有一颗晶莹剔透,流光溢彩的钻石，象征着今日上海的辉煌。
在我们心目中，剧院主体将由三维多棱面形成钻石状外壳,观众厅和舞台置于其中。
二者之间的侧面空间，是进厅和休息厅，上面是餐饮等服务空间。
钻石状的外形使这座建筑具有独一无二的标志性.多棱面的外墙，在白天反射着变幻的风云,夜晚则在脚光的反射和数控的发光体照明下，通体晶莹，变幻莫测。
顶部向北略倾,使钻石的棱面更丰富多变。
不但从鸟瞰的高度，更可以从人体的视点来欣赏它的立体形象。
钻石高贵而永恒，时尚而典雅。
在钻石级地段的钻石建筑将既现代而又经典，吸引着市民和世界各地的朋友们.在我们心目中，尊重历史不是停留，追求现代不是遗忘。
历史的痕迹要保留,文脉要继承和发扬。
建筑要有强烈的时代感，体现当今和未来的文化复兴。
在公园的西北角，保留了几栋小楼，它们和法国梧桐一起，衔接着周围的欧洲文化的旧日情怀.而从绿色的花园走向剧院,先要走到曾经一度是文化广场标志的网架下方。
幕墙设计方案说明第一章方案简述杭州大剧院位于钱塘江畔，为钱江新城的第一栋建筑，坐落于城市新行政中心广场北侧，之江路西北、临江路西南，占地总面积为73963m2，总建筑面积为55000m2，建筑总高度为46.4米。
大剧院外观造型新颖独特，视觉冲击力很强，建成后将成为杭州市的标志性建筑大剧院总平面布置为一个椭圆，由一个双曲壳和一个倒置的圆锥壳相交形成大剧院的主体建筑部分，充分体现新千年的精神和杭州文化中心的特点。
由于大剧院体形比较复杂，即有双曲面，又有圆锥面，而我国现行规范对于这种造型独特的大跨度屋盖结构的风荷载计算缺乏相应的体形系数，因此，为了保证结构设计的安全、经济、合理，浙江大学建工学院土木系受杭州大剧院工程建设指挥部委托，于2001年7月至9月进行了大剧院屋面和玻璃幕墙表面风压测定的风洞实验，幕墙设计计算所采用的风压值，就是根据风洞实验报告给出的风压计算公式及试验结果得出。
根据招标文件（答疑文件）的要求，为了使圆锥斜面点式玻璃幕墙支撑钢桁架数目与后屋架对应，我们对该部位玻璃分格尺寸做了适当调整，以保证内外视觉的美观性，并满足构造要求。
由于后屋盖主体部分层间较高、混凝土结构梁间距又很大，故沿竖向梁方向每隔三米设置一道钢结构横梁，缩短幕墙铝合金龙骨的支撑点，满足型材尺寸要求的同时，改善幕墙主龙骨的受力状态，使其满足强度、刚度等构造要求，减小龙骨断面尺寸，降低幕墙成本。
大剧院幕墙工程的主要项目有：1．双曲壳屋面铝板幕墙，2．圆锥面点式玻璃幕墙，3．入口处倒圆台点式玻璃幕墙，4．钢结构点式玻璃雨蓬，5. 隐框中空（单）镀膜玻璃固定窗，6. 隐框中空透明玻璃窗，7．铝合金百叶及铝合金装饰条等，各部分幕墙结构及其性能详见下一章《幕墙的结构设计》第二章幕墙的结构设计第一节双曲壳屋面铝板幕墙的设计一．铝板幕墙基本结构形式结构形式——浮动、自洁式铝板幕墙系统铝板材料——3mm银灰色氟碳喷涂铝单板龙骨材料——铝合金型材，表面阳极氧化处理密封形式——三道密封层，暗胶自洁密封形式，结构防水设计。
二、铝板幕墙的主要结构特点：1.铝板板块为浮动式安装结构，板块伸缩自由，板内部无热应力，能够适应温差变形、层间变位的要求，避免板块变形、扭曲、起鼓等现象，板块平整、美观。
2. 三道密封体系、内排水设计，体现优异的水密性能。
由于采用深胶密封，使得板块具有非常好的自洁功能，幕墙表面清洁，无污染现象（由于低层空气灰尘度较高，而硅胶固化过程中会产生静电和硅油，具有很强的吸附力，硅胶表面很容易污染，如果胶缝与铝板平齐，在雨水冲击下，铝板表面将受到污染）。
3．铝板板块与副框间为插接结构，板块无折边，同时，铝板副框为封闭形式，整体强度高，有利于形成稳定双曲面板块，满足双曲面屋盖的设计要求。
4. 龙骨采用铝合金型材，结构轻巧，耐腐蚀性能优良，幕墙使用寿命长。
5．不同材料接触部位都增设尼了龙隔离垫片，有效防止电位差腐蚀。
三铝板幕墙的支撑体系由于后屋盖主体部分层间较高，而且竖向混凝土结构梁间距又很大，故沿竖向混凝土结构梁方向每隔三米布置一道钢结构横梁，幕墙主龙骨两端连接在横梁上，这样，缩短了幕墙龙骨的支撑点，改善幕墙主龙骨的受力状态，使其满足强度、刚度等构造要求的同时，减小龙骨断面尺寸，降低幕墙成本。
钢结构横梁为工字钢，表面涂防火漆。
由于双曲壳桁架与铝板幕墙竖向分格对应，幕墙主龙骨可直接与钢桁架连接，横龙骨与主龙骨连接，不必再曾设横向钢结构。
四、铝板幕墙的防水与排水针对该工程的特殊性，我们提出了以防为主、以排为辅，防排结合的水密新概念。
水密系统由两道三元乙丙胶条、一道硅酮密封胶构成，三道密封结构有效地保证了大剧院铝板屋面的水密性。
深胶密封结构还使得屋面具有自洁功能——既雨水沿板块间沟槽流淌，防止污水污染铝板表面，同时，胶缝内第一道密封胶条除具有防水功能外，还具有防止第二道硅胶吸附灰尘的作用，保证胶缝部位沟槽的清洁。
对于局部微量渗水，幕墙龙骨前端还设计了有效的集水和排水渠道，使得局部微量渗水能够及时有组织地排出幕墙外。
排水渠道由横竖龙骨前端的集水腔构成，局部渗水沿横腔流入连续的竖腔内，经由竖腔排人室外地沟，形成连续可靠三级内排水系统，使得铝板幕墙具有极高的水密性。
五、双曲面铝板板块的成型设计为了达到双曲壳屋面完美的双曲效果，我们对铝板板块的双曲成型工艺进行了深入研究和探讨，结合该工程的实际，我们提出了双曲面副框成型工艺，这种工艺已经经过实际工程的检验，能够保证双曲壳屋面板块的圆滑过渡。
铝板板块的双曲成型通常采用蒙皮拉伸法，其原理是用机械方法使铝板产生塑性变形，形成固定的双曲面，从而达到双曲板面的效果。
采用这种成型方法的缺点是板块有回弹现象，回弹量又不容易控制，难以达到预定的双曲面效果，而且成本较高，对于每种不同规格板块都要进行单独的模具设计，而大剧院铝板屋面工程板块种类众多，显然采用这种成型方法是很不经济的。
针对该工程的特殊性，结合以往类似实际工程经验，我们采用了双曲面副框成型工艺，该工艺经过我公司施工的苏州体育场双曲面铝板幕墙实际工程的实际检验，其可靠性和实用性得到了充分的验证，其原理是依靠双曲成型副框，使得柔性依附于副框上的铝板板块形成双曲面效果。
采用这种方法的突出优点是板块成型精度高，无回弹现象，造型圆滑流畅，板块的双曲成型在铝板的弹性变形范围内完成，加工成本低。
经计算机放样计算，双曲铝板板块的拱高平均只有2.6mm，在我公司已施工完成的苏州体育场双曲面铝板幕墙工程中，采用同样的成型方法，双曲板块拱高达9mm,效果非常好，实践证明这种成型方法是切实可行的。
六、铝板幕墙的保温、防火与隔声设计保温设计：为了满足建筑的保温性能，在铝板板块后面设置了厚50mm的岩棉保温层，保温层依附于铝板板块内，随铝板板块同时安装。
经计算，50mm的岩棉保温层能够满足该工程的保温要求。
防火设计：幕墙作为建筑物的外围护结构，是建筑重要组成部分，因此防火设计是非常重要的。
在本工程中，层间设置断火设施（层间封修，且连续整个平面周区）、房间之间在隔墙部分也安装断火设施，与层间封修连成一体，能有效地阻止一旦失火而造成的火势蔓延。
防火性能设计和防火等级大小，是衡量幕墙功能优良与否的一个重要指标。
根据《建筑设计防火规范》中规定：窗间墙的填充材料采用非燃烧材料，如其墙面采用耐火极限不低于1ｈ的非燃烧材料时，其墙内填充材料可采用难燃烧材料。
具体措施如下：1. 幕墙装饰材料采用难燃或非燃烧体。
2. 每层楼板边缘与幕墙间的缝隙用防火岩棉板填实（50ｍｍ），外加1.5ｍｍ厚镀锌板（表面涂防火漆）封闭，接缝处注防火胶，这样既保温，同时又防止一旦失火，火从缝隙向楼上蔓延，形成自下而上的拔火风道，造成大面积火灾。
3. 幕墙与主体结构的连接件和预埋件外露部分均设在防火保护区内。
采用以上措施，耐火极限能够满足本工程的要求，为消防工作争取了时间，有效地保障人员和财产的安全。
本工程的耐火极限可达2小时。
隔声设计：针对剧院类建筑的屋面工程，有效的隔声设计是十分必要的。
在本工程的设计过程中，我们采用了以下的设计手段来满足屋面铝板幕墙的隔声要求：1.铝板采用浮动式安装结构，铝板板块与主龙骨间实现弹性连接，有效防止摩擦噪音（主要由温差变形及层间变位产生）的产生和振动噪音（主要由阵风、暴雨、冰雹等产生）的传递。
2.三道密封结构形成可靠的气密封系统，提高了幕墙的隔声性能。
3.铝板背衬50mm保温棉，与室内隔声板共同形成了有效的隔声层。
七、铝板幕墙的防雷设计设计原理：幕墙系统形成自身的防雷体系，并与主体结构可靠接地，共同形成防雷体系。
按照《建筑防雷设计规范》要求，建筑物防雷设计，不仅考虑顶层雷击，还要考虑侧向雷击。
由于本工程大面积使用铝板，是重要防雷建筑，因而合理的防雷措施将使外饰面免受雷击，达到安全使用功能。
在本工程的幕墙设计中，每层设一道均压环，在设置均压环的楼层的预埋件与纵向钢筋连接，均压环与幕墙立柱用不锈钢板接通，使均压环范围内的幕墙立柱都接地，形成不大于10×10米防侧雷网络，保证建筑的安全，防止雷电损害。
因为幕墙的每个板块都是独立的，在安装之后，板块间连通不畅，所以，对于幕墙还应采取措施使板块进行连通。
对于本工程，我们将上下、左右相邻板块用不锈钢膨胀节进行连接（通过竖框），使板块在整体上实现导通，从而达到有效防雷的目的。
八、双曲壳屋面的清洁与维护尽管铝板幕墙具有自清洁功能，但必要的清洁及维护设施也是必要的。
大剧院铝板屋面全部是双曲面，顶部又没有上人屋面，针对这个特点，我们设计了轻型轨道式清洗系统，轨道由导轨和电传动机构组成，沿双曲壳与圆锥玻璃幕墙交线设置，可挂接小型擦窗机或吊索对屋面进行清洗或维护。
在铝板幕墙设计过程中，考虑了屋面检修荷载，完全满足幕墙的清洗维护要求。
九、铝板幕墙的主要性能指标1.风压变形性能：Ⅰ级 Wk=6.75 KN/m22.雨水渗漏性能：Ⅰ级3.空气渗透性能：Ⅱ级4.保温性能：Ⅱ级 K=0.78 W/ m2k5.隔声性能：Ⅱ级 40<Rw≥35dB6.耐撞击性能：Ⅲ级 280>F≥210 N.m/s7.平面内变形性能：Ⅱ级 1/100>r≥1/150第二节圆锥面点式玻璃幕墙的设计一．点式幕墙基本结构形式结构形式——钢桁架支撑点式玻璃幕墙系统玻璃种类——（12 mm +12A+10 mm）（用于大面）及（15 mm +12A+10 mm）（用于局部边缘）中空透明钢化玻璃，局部遮阳处理支撑体系——鱼腹式钢桁架，表面瓷漆处理。
接驳爪件——国产优质316不锈钢产品。
不锈钢配件—国产优质304不锈钢。
密封形式——进口硅酮密封胶密封。
二、点式幕墙的结构特性1 采用钢化中空玻璃，保证幕墙的安全性，满足幕墙保温要求。
2．鱼腹式钢结构，简单明快，现代感教强。
3．玻璃局部彩釉处理，满足幕墙的遮阳要求。
4．驳接头可实现自由转动，改善局部受力状态，减少玻璃碎裂因素。
5. 采用圆弧玻璃，保证圆锥曲面过度圆滑，外视效果好。
三、玻璃幕墙的支撑体系根据招标文件的要求，我们增加了圆锥斜面点式玻璃幕墙支撑钢桁架数目，使之与后屋架数目对应。
同时，对该部位玻璃分格尺寸做了必要的调整，以保证内外视觉的美观性，并满足构造要求。
鱼腹式钢桁架下端铰接与钢结构立柱上，上端与三角主桁架间的连接采用滑动铰支座，以减小相互之间的影响，保证主桁架只受前屋架的自重及竖向荷载，而不受水平荷载的影响。
四、幕墙表面的清洁与维护由于玻璃幕墙与双曲壳屋面临界，可共用一套清洗系统。
幕墙设计过程中，我们考虑了幕墙表面的检修荷载，可以满足幕墙的清洗维护要求。
五、幕墙主要性能参数1.风压变形性能：Ⅲ级 Wk=3.02 KN/m22.雨水渗漏性能：Ⅲ级3.空气渗透性能：Ⅱ级4.保温性能：Ⅳ级 K>2.0 W/ m2k5.隔声性能：Ⅲ级 35>Rw≥30dB6.耐撞击性能：Ⅲ级 280>F≥210 N.m/s第三节倒圆台点式玻璃幕墙的设计一．点式幕墙基本结构形式结构形式——钢拉杆支撑点式玻璃幕墙系统玻璃种类——（15 mm +12A+10 mm）（用于局部边缘）及（12 mm +12A+10 mm）（用于大面）中空透明钢化玻璃支撑体系——不锈钢拉杆体系。
