高中物理第2章第7节电能的输送学案教科版选修3_2

电能的输送一、输电线上功率损失的计算降低输电损耗的两个途径1．输电线上的电压损失：ΔU＝U－U′＝Ir＝P U r.2．输电线上的功率损失(1)ΔP＝I2r，其中I为输电线上的电流．(2)ΔP＝ΔU·I或ΔP＝ΔU2r，其中ΔU为输电线上的电压损失．3．减少电压损失和功率损失的方法(1)减小输电线的电阻r，根据r＝ρLS，可减小电阻率ρ，目前一般用电阻率较小的铜或铝作为导线材料；也可增大导线的横截面积S，但这要多耗费金属材料，增加成本，同时给输电线的架设带来很大的困难．(2)减小输电电流I，根据I＝PU，在输送功率P一定，输电线电阻r一定的条件下，输电电压提高到原来的n倍，输送电流可减为原来的1n，输电线上的功率损耗将降为原来的1n2.1．输电线路的总电阻为R，发电站输出功率为P，输电电压为U，则用户得到的功率为()A．P B．P－(PU)2·R C．P－U2R D．(PU)2·R答案 B解析用户得到的功率P得＝P－I2R＝P－(PU)2·R，所以B正确．2．某水电站，用总电阻为2.5 Ω的输电线给500 km外的用户输电，其输出电功率是3×106 kW.现用500 kV电压输电，则下列说法正确的是()A．输电线上输送的电流大小为2.0×105 AB．输电线上由电阻造成的电压损失为15 kVC．若改用5 kV电压输电，则输电线上损失的功率为9×108 kWD ．输电线上损失的功率为ΔP ＝U 2R ，U 为输电电压，R 为输电线的电阻 答案 B解析 输电线上输送的电流为I ＝P U ＝3×106×103500×103 A ＝6×103A ，A 项错误；输电线上损失的电压为U 损＝IR ＝6×103×2.5 V ＝1.5×104 V ＝15 kV ，B 项正确；当用5 kV 电压输电时，输电线上损失的功率超过3×106 kW ，与实际情况相矛盾，故C 项错误；当用公式ΔP ＝U 2R 计算损失的功率时，U 为输电线上损失的电压而不是输电电压，D 项错误．3．(多选)远距离输电时，输送的电功率为P ，输电电压为U ，所用导线的电阻率为ρ，横截面积为S ，总长度为l ，输电线损失的功率为ΔP ，用户得到的功率为P ′，则下列关系式正确的是( )A ．ΔP ＝U 2S ρlB ．ΔP ＝P 2ρl U 2SC ．P ′＝P －U 2S ρlD ．P ′＝P ⎝ ⎛⎭⎪⎫1－Pρl U 2S答案 BD解析 输电线电阻为R 线＝ρl S ，输电电流为I ＝PU ，故输电线上损失的电功率为ΔP＝I 2R 线＝⎝ ⎛⎭⎪⎫P U 2·ρl S ＝P 2ρl U 2S ，用户得到的电功率为P ′＝P －ΔP ＝P ⎝ ⎛⎭⎪⎫1－Pρl U 2S .二、远距离高压输电线路的分析与计算 远距离高压输电电路中的各种关系解决远距离输电问题时，需要画输电电路图，理清三个回路，抓住两个联系，掌握一个定律．1．画图、理清三个回路(如图所示)2．抓住两个联系(1)理想升压变压器联系回路1和回路2 即U 1U 2＝n 1n 2，I 1n 1＝I 2n 2，P 1＝P 2.(2)理想降压变压器联系回路2和回路3即U 3U 4＝n 3n 4，I 3n 3＝I 4n 4，P 3＝P 4.3．掌握一个定律根据能量守恒定律得P 2＝ΔP ＋P 3.1．如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1.在输电线与用户间连有一理想变压器，流入用户端的电流是I 2.则( )A ．用户端的电压为I 1U 1I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 12rD ．输电线路上损失的电功率为I 1U 答案 A解析 根据理想变压器的工作原理，得I 1U 1＝I 2U 2，所以用户端的电压U 2＝I 1U 1I 2，选项A 正确；输电线上的电压降U ′＝I 1r ＝U －U 1，选项B 错误；变压器的输入功率P 1＝I 1U －I 12r ＝I 1U 1，选项C 错误；输电线路上损失的电功率P ′＝I 12r ＝I 1(U －U 1)，选项D 错误．2．(多选)如图为远距离输电示意图，发电机的输出电压U 1和输电线的总电阻r 、理想变压器匝数均不变，且n 1∶n 2＝n 4∶n 3.当用户用电器的总电阻减小时( )A ．U 1∶U 2＝U 4∶U 3B ．用户的电压U 4增加C ．输电线上的损失功率增大D ．用户消耗的功率等于发电机的输出功率 答案AC解析 根据U 1U 2＝n 1n 2，U 3U 4＝n 3n 4以及n 1∶n 2＝n 4∶n 3，知U 1∶U 2＝U 4∶U 3，故A 正确．用户用电器总电阻减小，则电流增大，所以输电线上的电流增大，根据P 损＝I 2r 知，输电线上损耗的功率增大，根据ΔU ＝Ir 知，输电线上的电压损失变大，发电机的输出电压不变，则升压变压器的输出电压不变，降压变压器的输入电压变小，用户的电压U 4减小，故B错误，C正确．用户消耗的功率等于发电机的输出功率与输电线上损失的功率之差，故D错误．3．图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2，在T的原线圈两端接入一电压u＝U m sin ωt的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其他因素的影响，则输电线上损失的电功率为()A．(n1n2)U m24r B．(n2n1)U m24r C．4r(n1n2)2(PU m)2D．4r(n2n1)2(PU m)2答案 C解析原线圈两端电压的有效值U1＝U m2，根据U1U2＝n1n2可得U2＝⎝⎛⎭⎪⎫n2n1U m2，又因为T是理想变压器，所以副线圈的输出功率等于原线圈的输入功率P，所以输电线上的电流I＝PU2，输电线上损失的电功率为P′＝I2·2r＝4r⎝⎛⎭⎪⎫n1n22⎝⎛⎭⎪⎫PU m2，所以C正确，A、B、D错误．4．一小型发电站通过升压、降压变压器把电能输给用户，已知发电机的输出功率为500 kW，路端电压为500 V，升压变压器原、副线圈的匝数比为1∶5，两变压器间输电线的总电阻为1.5 Ω，降压变压器的输出电压为220 V，不计变压器能量损耗，求：(1)升压变压器的副线圈两端电压；(2)输电导线上的功率损失；(3)降压变压器原、副线圈的匝数比；(4)用户得到的功率．答案(1)2 500 V(2)60 kW(3)10∶1(4)440 kW解析输电线路原理图如图所示(1)升压变压器的副线圈两端电压U2＝n2U1n1＝2 500 V.(2)输电导线上的电流I2＝P2U2＝P1U2＝200 A输电导线上的功率损失P损＝I22r线＝60 kW (3)输电导线上的电压ΔU＝I2r线＝300 V降压变压器原线圈的电压U3＝U2－ΔU＝2 200 V，降压变压器原、副线圈的匝数比为n3n4＝U3U4＝10∶1(4)用户得到的功率P用＝P1－P损＝440 kW5．风力发电作为新型环保能源，近年来得到了快速发展，如果风车阵中发电机输出功率为100 kW，输出电压是250 V，用户需要的电压是220 V，输电线总电阻为10 Ω.若输电线因发热而损失的功率为输送功率的4%，试求：(1)画出此输电线路的示意图；(2)在输电线路中设置的升、降压变压器原、副线圈的匝数比；(3)用户得到的电功率．答案(1)见解析图(2)1∶20240∶11(3)96 kW解析(1)如图所示(2)输电线损失的功率P损＝P×4%＝100 kW×4%＝4 kW.输电线电流I2＝P损R线＝4×10310A＝20 A.升压变压器输出电压U2＝PI2＝100×10320V＝5×103 V.升压变压器原、副线圈匝数比：n1 n2＝U1U2＝250 V5 000 V＝120.电压损失U损＝I2R线＝20×10 V＝200 V. 降压变压器原线圈两端电压U3＝U2－U损＝4 800 V.降压变压器原、副线圈匝数比n3 n4＝U3U4＝4 800 V220 V＝24011.(3)用户得到的电功率P用＝P－P损＝96 kW.。

7．电能的输送[自主预习·探新知][知识梳理]一、电能输送中的电压损失和电能损耗1．两种损失比较2.降低两种损耗的途径——高压输电(1)由r＝ρlS知，导线一般选铝为材料，因而ρ一定，在导线长度l确定的情况下，要减小电阻，只能通过增大输电线的横截面积，这种方法给架设施工带来困难．(2)由P＝UI知，输送电功率不变的前提下，提高输电电压，会减小输电电流，从而减小导线上的发热损失和电压损失．这是降低两种损耗的有效途径．二、远距离输电系统和直流输电1．远距离输电系统在发电站附近用升压变压器升高电压，用输电线输送到远方，在用电地区附近，用降压变压器降到所需电压．远距离输电电路图如图2­7­1所示：图2­7­12．直流输电(1)采用高压直流输电的原因当交流输电功率很大时，导线的电感、电容引起的电压及电能损失很大；同一电网供电的发电机同步运行，技术上也存在困难．(2)直流输电的使用环节：当前的直流输电，只有高压输电环节中使用直流． (3)直流输电系统发电机――→交流升压变压器――→交流整流设备――→直流输电线――→直流逆变器――→交流降压变压器――→交流用户[基础自测]1．思考判断(1)由P ＝UI 知，功率损耗与电流成正比．(×) (2)电能的损耗受电流的影响比受电阻的影响更为显著． (√) (3)减小输电线电阻是降低电能损耗的最佳途径． (×) (4)高压输电是通过减小输电电流来减小电路的电能损耗．(√)(5)远距离输电时，若输送的电功率一定，输电电压越高，输电电流就越小，电能损失就越小，所以输电电压越高越好．(×)(6)直流输电比交流远距输电技术要求更高，输电原理也更复杂． (√)2．(多选)远距离输送交流电都采用高压输电，其优点是( )【导学号：24622083】A ．可节省输电线的铜材料B ．可根据需要调节交流电的频率C ．可减少输电线上的能量损失D ．可加快输电的速度AC [由P ＝IU 得I ＝PU ，输送的电功率P 一定，采用高压输电，输电线中的电流就小，由P 线＝I 2r ，要求输电线损耗一定的情况下，就可选横截面积较小的输电线，从而可以节省输电线的铜材料．若输电线确定，则可减少输电线上的能量损失，故A 、C 正确；交流电的频率是一定的，升高电压无法改变交流电的频率．输电的速度就是电磁波的传播速度，是一定的，故B 、D 错误．]3．(多选)在远距离输电时，输送的电功率为P ，输送电压为U ，所用导线的电阻率为ρ，横截面积为S ，总长度为L ，输电线损失的电功率为P ′，用户得到的电功率为P 用，则P ′、P 用的关系式正确的是( )A ．P ′＝U 2SρLB ．P ′＝P 2ρLU 2SC ．P 用＝P －U 2SρLD ．P 用＝P ⎝⎛⎭⎪⎫1－P ρL U 2SBD [输电线电阻R ＝ρLS ，输电电流I ＝PU ，故输电线上损失的电功率为P ′＝I 2R ＝⎝ ⎛⎭⎪⎫P U 2ρL S ＝P 2ρLU 2S ，用户得到的功率为P 用＝P －P ′＝P ⎝⎛⎭⎪⎫1－P ρL U 2S .][合 作 探 究·攻 重 难]1.降低输电损耗的两个途径 (1)减小输电线的电阻r从公式r ＝ρlS来看，在输电距离一定的情况下，可以增大导线的横截面积，但这样会多耗费材料，同时也给架设施工带来难度；还可以选用电阻率较小的导体．(2)减小输电线的电流I从公式P ＝IU 来看，在输送功率一定的情况下，要减小输送电流就必须提高输电电压． 2．计算功率损失的几个公式 (1)P 损＝I 2r. (2)P 损＝IU 损． (3)P 损＝U 2损r.(4)P 损＝⎝ ⎛⎭⎪⎫P 送U 送2r.(5)P 损＝P 送－P 用．(多选)某发电厂原来用11 kV 的交流电压输电，后来改用升压变压器将电压升高到220 kV 输电，输电功率都是P ，若输电线路的电阻为R ，则下列说法中正确的是 ( )A ．根据公式I ＝PU ，提高电压后，输电线上的电流降为原来的120B ．根据公式I ＝UR，提高电压后，输电线上的电流增为原来的20倍C ．根据公式P 损＝I 2R ，提高电压后，输电线上的功率损失减为原来的1400D ．根据公式P ＝U 2R，提高电压后，输电线上的功率损失增大为原来的400倍思路点拨：在输电功率P 一定时，输电电压提高到原来的n 倍，由输电线上功率损失P 损＝I 2R ＝⎝ ⎛⎭⎪⎫P U 2·R 知，输电线上功率损失将降为原来的1n 2.AC [A 、B 项，根据I ＝PU 知，输电功率不变，输电电压变为原来的20倍，则输电电流降为原来的120，故A 项正确，B 项错误．C 、D 项，根据P 损＝I 2R得，输电电流降为原来的120，则输电线上损耗的功率减为原来的1400，故C 项正确，D 项错误．综上所述，本题正确答案为A 、C.]设输送的电功率为P ，输电电压为U ，输电导线的电阻为R ，则输电线上损失的电功率为P 损＝I 2R ＝⎝ ⎛⎭⎪⎫P U 2R ，输电线上损失的电压为U 损＝IR ＝PU R.[针对训练]1．远距离输送交流电，在一定功率的条件下，要通过提高输电电压来减少线路的损耗，若输电电压提高n 倍．则( )A ．输电导线上损失的电功率不变B ．输电导线的电压损失是原来的1n 2倍C ．输电导线的电功率损失是原来的1n倍D ．输电导线的电功率损失是原来的1n 2倍D [因为输送功率一定，根据公式P ＝UI 可得若输电电压提高n 倍，则输送电流减小为原来的1n，设输电线总电阻为r ，则输电导线上损失的电功率为P 损＝I ′2r ＝1n 2I 2r ，即损失的电功率变为原来的1n 2，A 、C 错误，D 正确；根据欧姆定律可得输电导线的电压损失ΔU ＝I ′r ＝1n Ir ，即变为原来的1n，故B 错误．]2．远距离输电中，当输送的电功率为P ，输送电压为U 时，输电线上损失的电功率为ΔP ，若输送的电功率增加为2P ，而输电线中损失的电功率减为ΔP4，(输电线电阻不变)那么输电电压应增为 ( )A ．32UB ．16UC ．8UD ．4UD [由P ＝UI 知I ＝PU ，则输电线上损失的功率ΔP ＝I 2R ＝⎝ ⎛⎭⎪⎫P U 2R ，得输电电压U ＝PRΔP，若输送的电功率增加为2P ，而输电线中损失的电功率减为ΔP4，由上式得输电电压U 应增为4U ；故D 正确，A 、B 、C 错误．]解决远距离输电问题时，需要画输电的电路图，理清三个回路，抓住两个联系，掌握一个定律． (1)画图，理清三个回路(如图2­7­2所示)图2­7­2(2)抓住两个联系①理想升压变压器联系回路1和回路2 即U 1U 2＝n 1n 2，I 1n 1＝I 2n 2，P 1＝P 2. ②理想降压变压器联系回路2和回路3 即U 3U 4＝n 3n 4，I 3n 3＝I 4n 4，P 3＝P 4.(3)掌握一个定律根据能量守恒定律得P 2＝ΔP ＋P 3.有条河流，流量Q ＝2 m 3/s ，落差h ＝5 m ，现利用其发电，若发电机总效率为50%，输出电压为240 V ，输电线总电阻r ＝30 Ω，允许损失功率为输出功率的6%，为满足用电的需求，则该输电线路所使用的理想的升压、降压变压器的匝数比各是多少？能使多少盏“220 V ，100 W ”的电灯正常发光？(g 取10 m/s 2，ρ水＝1.0×103 kg/m 3)思路点拨：解答本题可按以下思路进行：【解析】 输电电路图如图所示．电源端：P 输出＝Q ρ水gh ×50%＝5×104 W线路损耗ΔP ＝I 22rI 2＝ΔP r＝P 输出×6%r＝5×104×0.0630A ＝10 A输电电压U 2＝P 输出I 2＝5×10410V ＝5×103 V升压变压比：n 1∶n 2＝U 1∶U 2＝2405×103＝6∶125输电线损失电压ΔU ＝I 2r ＝10×30 V ＝300 V U 3＝U 2－ΔU ＝4 700 V ，U 4＝220 V 降压变压比：n 3∶n 4＝U 3∶U 4＝235∶11 灯盏数N ＝P 输出－ΔPP 灯＝5×104－5×104×0.06100＝470(盏)．【答案】 6∶125 235∶11 470盏处理远距离输电问题的方法及步骤(1)处理方法：处理远距离输电问题的方法，关键是抓住一图三线，一图即输电的电路图，三线即三个关系：功率关系、电压关系和电流关系，抓住一图三线，按照从前到后或从后向前的顺序，即可找到突破口．(2)处理输电问题的步骤①画出图上所示的输电过程的示意图；②在示意图上标出各物理量，找出已知量、未知量和待求量； ③围绕三条线展开分析.[针对训练]3．如图2­7­3所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1.在输电线与用户间连有一理想变压器，流入用户端的电流是I 2.则( )图2­7­3A ．用户端的电压为I 1U 1I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 21r D ．输电线路上损失的电功率为I 1UA [根据理想变压器的工作原理，得I 1U 1＝I 2U 2，所以用户端的电压U 2＝I 1U 1I 2，选项A 正确；输电线上的电压降U ′＝I 1r ＝U －U 1，选项B 错误；变压器的输入功率P 1＝I 1U －I 21r ＝I 1U 1，选项C 错误；输电线路上损失的电功率P ′＝I 21r ＝I 1(U －U 1)，选项D 错误．]4．(多选)为消除高压输电线上的冰凌，有人设计了这样的融冰思路：利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U ，电流为I ，热耗功率为P ；除冰时，输电线上的热耗功率需变为9P ，则除冰时(认为输电功率和输电线电阻不变)( )【导学号：24622084】A ．输电电流为3IB ．输电电流为9IC ．输电电压为3UD ．输电电压为13UAD [输电线上的热耗功率P 线＝I 2R 线，热耗功率由P 变为9P ，则电流I 变为3I ，A 正确；输电功率P 不变，由P ＝UI 知，电流变为3I ，输电电压变为13U ，D 正确．][当 堂 达 标·固 双 基]1．夏天由于用电器的增多，每年夏天都会出现“用电荒”，只好拉闸限电．若某发电站在供电过程中，用电高峰时输电的功率是正常供电的2倍，输电线电阻不变，下列说法正确的是 ( )A ．若输送电压不变，则用电高峰时输电电流为正常供电时的2倍B ．若输送电压不变，则用电高峰时输电线上损失的功率为正常供电时的2倍C ．若用电高峰时的输送电压变为正常供电的2倍，则此时输电电流为正常供电时的4倍D ．若用电高峰时的输送电压变为正常供电的2倍，则此时输电线损失的功率为正常供电时的4倍 A [高压输电时P ＝UI ，I 是输送电路上的电流．用电高峰时，若输送电压不变，则I 为正常时的2倍，A 正确；输电线上的热耗功率ΔP ＝I 2R 线，则热耗功率变为正常时的4倍，B 错误；用电高峰时，若输送电压加倍，则I 不变，与正常时相同，C 错误；由ΔP ＝I 2R 线，则热耗功率不变，D 错误．]2．远距离输电中，发电厂输送的电功率相同，如果分别采用输电电压为U 1＝110 kV 输电和输电电压为U 2＝330 kV 输电．则两种情况中，输电线上通过的电流之比为I 1∶I 2等于( )A ．1∶1B ．3∶1C ．1∶3D ．9∶1B [输送功率相同，根据P ＝UI 得，输电电流与输电电压成反比，所以I 1I 2＝U 2U 1＝31.故B 正确．]3．(多选)如图2­7­4为远距离输电示意图，发电机的输出电压U 1和输电线的电阻、理想变压器匝数均不变，且n 1∶n 2＝n 4∶n 3.当用户用电器的总电阻减少时 ( )图2­7­4A ．U 1∶U 2＝U 4∶U 3B ．用户的电压U 4增加C ．输电线上的损失功率增大D ．用户消耗的功率等于发电机的输出功率AC [根据U 1U 2＝n 1n 2，U 3U 4＝n 3n 4以及n 1∶n 2＝n 4∶n 3，知U 1∶U 2＝U 4∶U 3，故A 正确；用户用电器总电阻减小，则电流增大，所以输电线上的电流增大，根据P 损＝I 2r 知，输电线上损耗的功率增大，根据ΔU ＝Ir 知，输电线上的电压损失变大，发电机的输出电压不变，则升压变压器的输出电压不变，则降压变压器的输入电压变小，用户的电压U 4减小，故C 正确，B 错误；用户消耗的功率等于发电机的输出功率与输电线上损失的功率之差，故D 错误．]4．(多选)在如图2­7­5所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有 ( )图2­7­5A ．升压变压器的输出电压增大B ．降压变压器的输出电压增大C ．输电线上损耗的功率增大D ．输电线上损耗的功率占总功率的比例增大CD [发电厂的输出电压不变，升压变压器的输入电压不变，输出电压不变，选项A 错误；随着发电厂输出功率的增大，输电线中电流增大，输电线上损失的电压(ΔU ＝IR)增大，降压变压器的输入电压减小，降压变压器的输出电压减小，选项B 错误；随着发电厂输出功率的增大，输电线中电流增大，输电线上损耗的功率(ΔP ＝I 2R)增大，选项C 正确；输电线上损耗的功率ΔP ＝I 2R ＝(P 输U 输)2R ，输电线上损耗的功率占总功率的比例ΔP P 输＝R U 2输P 输，选项D 正确．]。

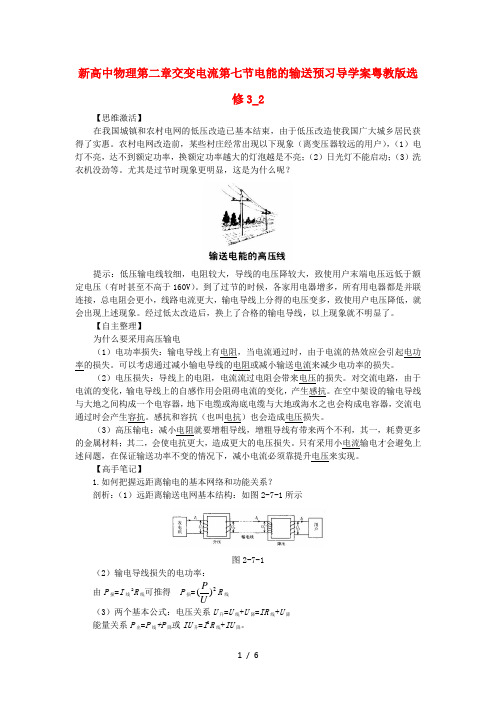

新高中物理第二章交变电流第七节电能的输送预习导学案粤教版选修3_2【思维激活】在我国城镇和农村电网的低压改造已基本结束，由于低压改造使我国广大城乡居民获得了实惠。

农村电网改造前，某些村庄经常出现以下现象（离变压器较远的用户），（1）电灯不亮，达不到额定功率，换额定功率越大的灯泡越是不亮；（2）日光灯不能启动；（3）洗衣机没劲等。

尤其是过节时现象更明显，这是为什么呢？提示：低压输电线较细，电阻较大，导线的电压降较大，致使用户末端电压远低于额定电压（有时甚至不高于160V ）。

到了过节的时候，各家用电器增多，所有用电器都是并联连接，总电阻会更小，线路电流更大，输电导线上分得的电压变多，致使用户电压降低，就会出现上述现象。

经过低太改造后，换上了合格的输电导线，以上现象就不明显了。

【自主整理】为什么要采用高压输电（1）电功率损失：输电导线上有电阻，当电流通过时，由于电流的热效应会引起电功率的损失。

可以考虑通过减小输电导线的电阻或减小输送电流来减少电功率的损失。

（2）电压损失：导线上的电阻，电流流过电阻会带来电压的损失。

对交流电路，由于电流的变化，输电导线上的自感作用会阻碍电流的变化，产生感抗。

在空中架设的输电导线与大地之间构成一个电容器，地下电缆或海底电缆与大地或海水之也会构成电容器，交流电通过时会产生容抗。

感抗和容抗（也叫电抗）也会造成电压损失。

（3）高压输电：减小电阻就要增粗导线，增粗导线有带来两个不利，其一，耗费更多的金属材料；其二，会使电抗更大，造成更大的电压损失。

只有采用小电流输电才会避免上述问题，在保证输送功率不变的情况下，减小电流必须靠提升电压来实现。

【高手笔记】1.如何把握远距离输电的基本网络和功能关系？剖析：（1）远距离输送电网基本结构：如图2-7-1所示图2-7-1（2）输电导线损失的电功率：由P 损=I 线2R 线可推得 P 损=2)(UP R 线 （3）两个基本公式：电压关系U 升=U 线+U 降=IR 线+U 降能量关系P 出=P 线+P 降或IU 升=I 2R 线+IU 降。

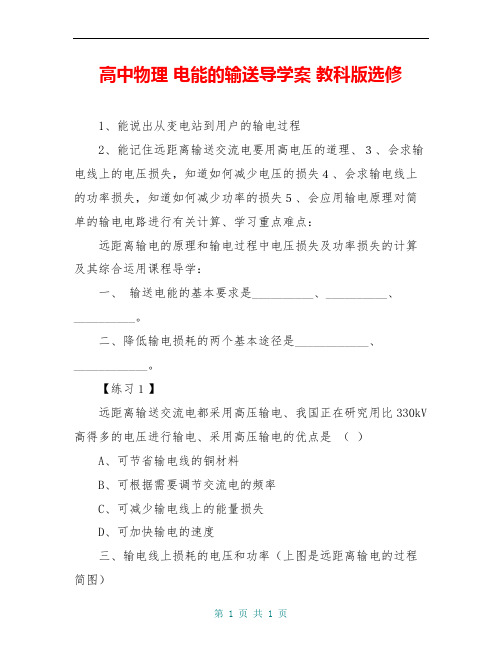

高中物理电能的输送导学案教科版选修1、能说出从变电站到用户的输电过程2、能记住远距离输送交流电要用高电压的道理、３、会求输电线上的电压损失，知道如何减少电压的损失４、会求输电线上的功率损失，知道如何减少功率的损失５、会应用输电原理对简单的输电电路进行有关计算、学习重点难点：远距离输电的原理和输电过程中电压损失及功率损失的计算及其综合运用课程导学：一、输送电能的基本要求是__________、__________、__________。

二、降低输电损耗的两个基本途径是____________、____________。

【练习１】远距离输送交流电都采用高压输电、我国正在研究用比330kV 高得多的电压进行输电、采用高压输电的优点是（）A、可节省输电线的铜材料B、可根据需要调节交流电的频率C、可减少输电线上的能量损失D、可加快输电的速度三、输电线上损耗的电压和功率（上图是远距离输电的过程简图）1、功率损失若发电机的输出功率为P，则升压变压的输出功率P1________P降压变压器的输入功率P3_____P，输出功率P4_____P，输电线上损失的功率为___________或_____________或_____________2、电压损失输电线上损失的电压为__________或__________上图中I1_______I2 ，I3_______I4 ，U1________U2 ，U2_____U3 ，U3________U4【练习２】某发电厂原来用11kV的交流电压输电，后来改用升压变压器将电压升高到220kV输电，输送的电功率都是P，若输电线路的电阻为R，则下列说法中正确的是（）A、根据公式，I=P／U，提高电压后输电线上的电流降为原来的1／20B、根据公式I=U／R，提高电压后输电线上的电流增为原来的20倍C、根据公式P=I2R，提高电压后输电线上的功率损耗减为原来的1／400D、根据公式P=U2／R，提高电压后输电线上的功率损耗将增大为原来的400倍【练习3】输电线的电阻共计r，输送的电功率是P，用电压U送电，则用户能得到的电功率为（）A、PB、C、D、课堂学习1、某发电厂发电机的输出电压为U1，发电厂至学校的输电导线总电阻为R，通过导线的电流为I，学校得到的电压为U2，则输电导线上损耗的功率可表示为（）A、B、C、I2RD、I(U1-U2)2、在电能输送的电功率一定时，输电线上损失的功率（）A、与输送电压的平方成正比B、与输送电压的平方成反比C、与输送电流成正比D、与输送电流的平方成正比3、如图所示，理想变压器的原线圈接高电压，降压后通过一段电阻不可忽略的线路接用电器。

7 电能的输送[学习目标] 1.理解输电线上电能的损失与哪些因素有关.2.理解减小电能损失的两个途径以及高压输电的原理.3.知道远距离输电的典型电路，并能利用变压器和电路的规律解决实际问题.4.了解直流输电.一、电能输送中的电压损失和电能损耗1.电压损失：输电线始端电压U 与末端电压U ′的差值，ΔU ＝U －U ′＝Ir .2.功率损失：输电线路的功率损失，ΔP ＝I 2r ，r 为输电线电阻. 3.减小电压、功率损失的方法：(1)减小电阻：由r ＝ρ lS可知，输电距离、ρ一定时，使用电阻率小的材料，增大导线横截面积可减小电阻.(2)提高输送电压：由P ＝UI 可知，当输送功率一定时，升高电压可以减小电流，即采用高压输电.二、远距离输电系统目前世界各国都采用电网供电，在发电站内用升压变压器升压，然后再进行高压输电，在用电区通过降压变压器降到所需电压. 三、直流输电当交流输电功率很大时，导线的电感、电容引起的电压及电能损失很大；同一电网的发电机同步运行，技术上存在困难，所以有些大功率输电线路采用直流输电. [即学即用]1.判断下列说法的正误.(1)输电线上电功率的损失，与输电线的电阻成正比，与输电线电流的平方成正比.( √ )(2)由P ＝U 2r可知，输电电压越小，输电线上的电功率损失就越小.( × )(3)使用变压器进行远距离输电，用户得到的电压可以高于发电机输出的电压.( √ ) (4)远距离输电时，若升压变压器匝数比为1∶n ，降压变压器匝数比为n ∶1，则升压变压器的输入电压和降压变压器的输出电压相等.( × )2.输电线的总电阻为R ，输送电功率为P .现分别用U 1和U 2两种电压来输电，则两次输电线上损失的功率之比为________. 答案 U 22∶U 12一、电能输送中的电压损失和电能损耗[导学探究] 如图1所示，假定发电厂输出的电压为U ，输送功率为P ，输电线路中的电流是I ，两条导线的总电阻是r (在图中把导线电阻集中画为r ).那么：图1(1)用户两端的电压是多大？(2)用户得到的电能与发电厂输出的电能相等吗？(3)输电线上功率损失的原因是什么？功率损失的表达式是什么？降低功率损耗有哪些途径？答案 (1)U ′＝U －ΔU ＝U －PUr .(2)不相等，由能量守恒知，发电厂输出的电能等于用户得到的电能与输电线上损失的电能之和.(3)由于输电线有电阻，当有电流流过输电线时，有一部分电能转化为电热而损失掉了，这是输电线上功率损失的主要原因.功率损失表达式：ΔP ＝I 2r ＝P 2U2r ，所以降低功率损耗的两个途径为：①减小输电线的电阻r ；②减小输电电流I ，即提高输送电压U . [知识深化]1.输电线上的电压损失：ΔU ＝U －U ′＝Ir ＝PUr . 2.输电线上的功率损失：(1)ΔP ＝I 2r ，其中I 为输电线上的电流.(2)ΔP ＝ΔU ·I 或ΔP ＝(ΔU )2R，其中ΔU 为输电线上的电压损失.3.减少电压损失和功率损失的方法(1)减小输电线的电阻r ，根据r ＝ρL S，可减小电阻率ρ，目前一般用电阻率较小的铜或铝作为导线材料；也可增大导线的横截面积S ，但这要多耗费金属材料，增加成本，同时给输电线的架设带来很大的困难.(2)减小输电电流I ，根据I ＝P U，在输送功率P 一定，输电线电阻r 一定的条件下，输电电压提高到原来的n 倍，输送电流可减为原来的1n ，输电线上的功率损耗将降为原来的1n2.例1 三峡电站某机组输出的电功率为50万千瓦. (1)若输出的电压为20万伏，则输电线上的电流为多少？(2)在(1)情况下，某处与电站间每根输电线的电阻为10欧，则输电线上损失的功率为多少？它占输出功率的几分之几？(3)若将电压升高至50万伏，输电线上的电流为多少？输电线上损失的功率又为多少？它占输出功率的几分之几？答案 (1)2 500 A (2)1.25×108W 14(3)1 000 A 2×107W125解析 (1)由P ＝UI 得I ＝P U ＝5×108 W2×105 V＝2 500 A(2)输电线上损失的功率ΔP ＝I 2·2r ＝2 5002×2×10 W＝1.25×108W 损失功率与输出功率之比为ΔP P ＝1.25×108W 5×108W ＝14(3)将电压升高至50万伏时，I ′＝P U ′＝5×108 W5×105 V＝1 000 A输电线上损失的功率ΔP ′＝I ′2·2r ＝1 0002×2×10 W＝2×107W 损失功率与输出功率之比为ΔP ′P ＝2×107W 5×108W ＝125. 例2 (多选)发电厂发电机的输出电压为U 1，发电厂至学校的输电线总电阻为R 线，通过输电线的电流为I ，学校输入电压为U 2，下列计算输电线功率损耗的式子中，正确的是( )A.U 21R 线B.(U 1－U 2)2R 线C.I 2R 线 D.I (U 1－U 2)答案 BCD解析 输电线功率损耗P 损＝I 2R 线＝U2线R 线＝IU 线，其中U 线＝U 1－U 2，故B 、C 、D 正确.(P 损＝I 2r ＝(ΔU )2r＝ΔU ·I .式中必须注意，ΔU 为输电线上的电压损失，而不是输电电压.二、远距离高压输电电路中的各种关系[导学探究] 某发电站向远处送电的示意图如图2所示，其中各部分的物理量已在图上标注，在这个电路中包括三个回路.图2(1)结合闭合电路的知识，分别分析三个回路中各物理量之间的关系(发电机内阻、n 1、n 2、n 3、n 4线圈的电阻均忽略不计).(2)若两个变压器均为理想变压器，则每个变压器中的电流、电压、功率有什么关系？ 答案 (1)第一个回路：P 1＝U 1I 1第二个回路：U 2＝ΔU ＋U 3，P 2＝ΔP ＋P 3＝I 线2R ＋P 3 第三个回路：P 4＝U 4I 4(2)U 1U 2＝n 1n 2、I 1I 2＝n 2n 1、P 1＝P 2；U 3U 4＝n 3n 4、I 3I 4＝n 4n 3、P 3＝P 4. [知识深化]解决远距离输电问题时，需要画输电的电路图，理清三个回路，抓住两个联系，掌握一个定律. (1)画图、理清三个回路(如图3所示)图3(2)抓住两个联系①理想升压变压器联系回路1和回路2 即U 1U 2＝n 1n 2，I 1n 1＝I 2n 2，P 1＝P 2.②理想降压变压器联系回路2和回路3 即U 3U 4＝n 3n 4，I 3n 3＝I 4n 4，P 3＝P 4. (3)掌握一个定律根据能量守恒定律得P 2＝ΔP ＋P 3.例3 如图4所示，发电站通过升压变压器、输电导线和降压变压器把电能输送到用户(升压变压器和降压变压器都可视为理想变压器)，若发电机的输出功率是100 kW ，输出电压是250 V ，升压变压器的原、副线圈的匝数比为1∶25.图4(1)求升压变压器的输出电压和输电导线中的电流；(2)若输电导线中的电功率损失为输入功率的4%，求输电导线的总电阻和降压变压器原线圈两端的电压.答案 (1)6 250 V 16 A (2)15.625 Ω 6 000 V 解析 (1)对升压变压器，据公式U 1U 2＝n 1n 2，有U 2＝n 2n 1U 1＝251×250 V＝6 250 VI 2＝P 2U 2＝P 1U 2＝100 0006 250A ＝16 A(2)P 损＝I 22R 线，P 损＝0.04P 1 所以R 线＝0.04P 1I 22＝15.625 Ω因为ΔU ＝U 2－U 3＝I 2R 线 所以U 3＝U 2－I 2R 线＝6 000 V.1.(输电线上功率损失的计算)夏天由于用电器的增多，每年夏天都会出现“用电荒”，只好拉闸限电.若某发电站在供电过程中，用电高峰时输电的功率是正常供电的2倍，输电线电阻不变，下列说法正确的是( )A.若输送电压不变，则用电高峰时输电电流为正常供电时的2倍B.若输送电压不变，则用电高峰时输电线上损失的功率为正常供电时的2倍C.若用电高峰时的输送电压变为正常供电的2倍，则此时输电电流为正常供电时的4倍D.若用电高峰时的输送电压变为正常供电的2倍，则此时输电线损失的功率为正常供电时的4倍 答案 A解析 高压输电时P ＝UI ，I 是输送电路上的电流.用电高峰时，若输送电压不变，则I 为正常时的2倍，A 正确；输电线上损失的功率ΔP ＝I 2R 线，则输电线上损耗功率变为正常时的 4倍，B 错误；用电高峰时，若输送电压加倍，则I 不变，与正常时相同，C 错误；由ΔP ＝I 2R 线，知输电线损失的功率不变，D 错误.2.(输电线上功率损失的计算)(多选)某发电厂原来用电压为U 1的交流电输电，后改用变压比为1∶50的升压变压器将电压升高为U 2后输电，输送的电功率保持不变.若输电线路的总电阻为R 线，则下列说法中正确的是 ( )A.由公式I ＝P U 2可知，提高电压后输电线上的电流降为原来的150B.由公式I ＝U 2R 线可知，提高电压后输电线上的电流增为原来的50倍 C.由公式P ＝I 2R 线可知，提高电压后输电线上的功率损耗减为原来的12 500D.由公式P ＝U22R 线可知，提高电压后输电线上的功率损耗增为原来的2 500倍答案 AC解析 由U 1U 2＝n 1n 2可知，U 2＝50U 1，输送功率不变，由公式I ＝P U 2可知，输电线中的电流变为原来的150，选项A 正确，B 错误；由P ＝I 2R 线可知，输电线上的功率损耗减为原来的12 500，选项C 正确，D 错误.3.(远距离高压输电的分析与计算)如图5所示为远距离交流输电的简化电路图.发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1.在输电线与用户间连有一理想变压器，流入用户端的电流是I 2.则( )图5A.用户端的电压为I 1U 1I 2B.输电线上的电压降为UC.理想变压器的输入功率为I 12r D.输电线路上损失的电功率为I 1U 答案 A解析 根据理想变压器的工作原理，得I 1U 1＝I 2U 2，所以用户端的电压U 2＝I 1U 1I 2，选项A 正确；输电线上的电压降U ′＝I 1r ＝U －U 1，选项B 错误；变压器的输入功率P 1＝I 1U －I 12r ＝I 1U 1，选项C 错误；输电线路上损失的电功率P ′＝I 12r ＝I 1(U －U 1)，选项D 错误.4.(远距离高压输电的分析与计算)(多选)如图6所示为远距离输电示意图，发电机的输出电压U 1和输电线的总电阻r 、理想变压器匝数均不变，且n 1∶n 2＝n 4∶n 3.当用户用电器的总电阻减小时( )图6A.U 1∶U 2＝U 4∶U 3B.用户的电压U 4增加C.输电线上的损失功率增大D.用户消耗的功率等于发电机的输出功率 答案 AC解析 根据U 1U 2＝n 1n 2，U 3U 4＝n 3n 4以及n 1∶n 2＝n 4∶n 3，知U 1∶U 2＝U 4∶U 3，故A 正确.用户用电器总电阻减小，则降压变压器副线圈电流增大，所以输电线上的电流增大，根据P 损＝I 2r 知，输电线上损耗的功率增大，根据ΔU ＝Ir 知，输电线上的电压损失变大，发电机的输出电压不变，则升压变压器的输出电压不变，降压变压器的输入电压变小，用户的电压U 4减小，故B 错误,C 正确.用户消耗的功率等于发电机的输出功率与输电线上损失的功率之差,故D 错误. 5.(远距离高压输电的分析与计算)一小型发电站通过升压、降压变压器把电能输给用户，已知发电机的输出功率为500 kW ，路端电压为500 V ，升压变压器原、副线圈的匝数比为1∶5，两变压器间输电线的总电阻为1.5 Ω，降压变压器的输出电压为220 V ，不计变压器能量损耗，求：(1)升压变压器的副线圈两端电压； (2)输电导线上的功率损失； (3)降压变压器原、副线圈的匝数比； (4)用户得到的功率.答案 (1)2 500 V (2)60 kW (3)10∶1 (4)440 kW 解析 输电线路原理图如图所示(1)升压变压器的副线圈两端电压U 2＝n 2U 1n 1＝2 500 V. (2)输电导线上的电流I 2＝P 2U 2＝P 1U 2＝200 A 输电导线上的功率损失P 损＝I 22r 线＝60 kW (3)输电导线上的电压ΔU ＝I 2r 线＝300 V降压变压器原线圈的电压U 3＝U 2－ΔU ＝2 200 V ，降压变压器原、副线圈的匝数比为n 3n 4＝U 3U 4＝10∶1(4)用户得到的功率P 用＝P 1－P 损＝440 kW。

学案7 电能的输送[学习目标定位] 1.理解输电线上电能的损失与哪些因素有关.2.理解减小电能损失的两个途径以及高压输电的原理.3.知道远距离输电的典型电路，并能利用变压器和电路的规律解决实际问题．1．电阻定律：在温度不变时，同种材料的导体，其电阻R 与它的长度l 成正比，与它的横截面积S 成反比，导体电阻与构成它的材料有关，即R ＝ρl S. 2．电功率P ＝UI ，热功率P ＝I 2R.3．理想变压器原、副线圈的三个关系：P 原＝P 副，U 1U 2＝n 1n 2，I 1I 2＝n 2n 1.一、电能输送中的电压损失和电能损耗1．如图1所示，U 损＝Ir ，P 损＝I 2r.图12．无论是为减小电压损失还是减小能量损耗，都要求使用高电压送电．二、远距离输电系统远距离输电的基本原理：在发电站内用升压变压器升压，然后进行远距离输电，在用电区域通过降压变压器降到所需的电压．三、直流输电当交流输电功率很大时，电感、电容引起的电压及电能损失很大，所以现在有些大功率输电线路已经开始采用直流输电．现代的直流输电，只是在高压输电这个环节中使用直流．解决学生疑难点一、电能输送中的电压损失和电能损耗[问题设计]如图2所示，假定输电线路中的电流是I，两条导线的总电阻是r，在图中把导线电阻集中画为r，输送功率为P，发电厂输出的电压为U.那么：图2(1)远距离大功率输电面临的困难是什么？(2)输电线上功率损失的原因是什么？功率损失的表达式是什么？降低输电损耗的两个途径是什么？(3)为什么远距离输电必须用高压呢？答案(1)在输电线上有功率损失．(2)由于输电线有电阻，当有电流流过输电线时，有一部分电能转化为电热而损失掉了．这是输电线上功率损失的主要原因．功率损失表达式：ΔP＝I2r，所以降低输电损耗的两个途径为：①减小输电线的电阻r；②减小输电电流I.(3)因为发电厂的输出功率P是一定的，由P＝UI得，要减小输电电流I，必须提高输出电压U.[要点提炼]输电线上的电压损失和功率损失(设输电线上电阻为R，电流为I)1．电压损失输电线始端电压U与输电线末端电压U′的差值．ΔU＝U－U′＝IR.2．功率损失(1)远距离输电时，输电线有电阻，电流的热效应引起功率损失，损失的电功率ΔP ＝I2R.(2)若输电线上损失的电压为ΔU，则功率损失还可以表示为ΔP＝ΔU2R，ΔP＝ΔU·I.3．减小电压、功率损失的方法(1)减小输电线的电阻由R＝ρlS可知，距离l一定时，使用电阻率小的材料，增大导体横截面积可减小电阻．(2)减小输电电流I由P＝UI可知，当输送功率一定时，升高电压可以减小电流．二、远距离输电电路中的各种关系[问题设计]某发电站向远处送电的示意图如图3所示，其中各部分的物理量已在图上标注，。

教学资料参考范本
【精】最新高中物理第二章交变电流7电能的输送学案教科
版选修3-2
撰写人：__________________
部门：__________________
时间：__________________
[知识梳理]
一、电能输送中的电压损失和电能损耗
1．两种损失比较
(1)由r＝ρ知，导线一般选铝为材料，因而ρ一定，在导线长度l确定的情况下，要减小电阻，只能通过增大输电线的横截面积，这种方法给架设施工带来困难．
(2)由P＝UI知，输送电功率不变的前提下，提高输电电压，会减小输电电流，从而减小导线上的发热损失和电压损失．这是降低两种损耗的有效途径．
二、远距离输电系统和直流输电。

电能的输送●本节教材分析这节教材是学生前面所学知识综合运用解决实际问题的一个典型例子.通过本节的学习，要注意培养和提高学生运用物理知识分析、解决实际问题的能力.教材写得比较详细、通俗，可让学生阅读课本，然后提出一些问题引导学生思考、讨论.在内容的处理上，应注意以下几个方面：1.对于电路上的功率损失，可引导学生自己从已有的直流电路知识出发，进行分析，得出结论.2.讲解电路上的电压损失，是本节教材新增加的.目的是希望学生对输电问题有更全面、更深入和更接近实际的认识，知道影响输电损失的因素不只一个，分析问题应综合考虑，抓住主要方面.但真正的实际问题比较复杂，教学中并不要求深入讨论输电中的这些实际问题，也不要求对输电过程中感抗和容抗的影响进行深入分析.3.学生常常容易将导线上的电压损失ΔU=U-U′与输电电压混淆起来，甚至进而得出错误结论.要通过具体的例子，可引导学生进行讨论，澄清认识.要注意，切不可单纯由教师讲解，而代替了学生的思考，否则会事倍功半，似快而实慢.4.课本中讲了从减少损失考虑，要求提高输电电压；又讲了并不是输电电压越高越好.希望帮助学生科学地、全面地认识问题，逐步树立正确地分析问题、认识问题的观点和方法.节后设的阅读材料《直流输电》既可以开阔学生眼界，也可以增加知识.●教学目标一、知识目标1.知道“便于远距离输送”是电能的优点，知道输电过程.2.知道什么是输电线上的功率损失和如何减少功率损失.3.知道什么是输电导线上的电压损失和如何减少电压损失.4.理解远距离输电要用高压.二、技能目标培养学生阅读、分析、综合和应用能力.三、情感态度目标1.培养学生遇到问题要认真、全面分析的科学态度.2.介绍我国远距离输电概况，激发学生投身祖国建设的热情.●教学重点找出影响远距离输电损失的因素，使学生理解高压输电可减少P与U损失.●教学难点理解高压输电原理，区别导线上的输电电压U和损失电压ΔU.●教学方法自学讨论法.●课时安排1课时●教学过程一、引入新课［师］人们常把各种形式的能（如水流能、燃料化学能、核能）先转化为电能再进行传输，这是因为电能可以通过电网来传输，那么电能在由电厂传输给用户过程中要考虑什么问题？这节课我们就来学习远距离输电的知识，请同学们认真仔细地阅读教材，回答老师提出的下列问题（屏幕上打出）［生］阅读并展开激烈的讨论.二、新课教学1.输电线上的功率损失［师］输送电能的基本要求是什么？［生］输送电能的基本要求是：可靠、保质、经济.可靠，是指保证供电线路可靠地工作，少有故障和停电.保质，就是保证电能的质量，即电压和频率稳定.经济是指输电线路建造和运行的费用低，电能损耗小，电价低.［师］远距离大功率输电面临的困难是什么？ ［生］在输电线上有功率损失和电压损失.［师］输电线上功率损失的原因是什么？功率损失的表达式是什么？如何减小输电线上的电压损失？［生1］由于输电线有电阻，当有电流流过输电线时，有一部分电能转化为电热而损失掉了.这是输电线上功率损失的主要原因.［生2］设输电电流为I ，输电线的电阻为R ，则功率损失为ΔP =I 2R.［生3］根据功率损失的表达式ΔP =I 2R 可知，要减少输电线上的功率损失，有两种方法：其一是减小输电线的电阻；其二是减小输电电流.［师］如何减小输电线的电阻呢？［生］根据电阻定律可知R 线=ρS1，要减小输电线的电阻R 线，可采用下述方法： ①减小材料的电阻率ρ.银的电阻率最小，但价格昂贵，目前选用电阻率较小的铜或铝作输电线.②减小输电线的长度l 不可行，因为要保证输电距离.③增加导线的横截面积，可适当增大横截面积．．．．．．.太粗不可能，既不经济又架设困难.［师］如何减小输电线中的电流呢？［生］在输电功率一定的条件下，根据P =UI 可知，要减小输电线中的电流I ，必须提高输电电压U ，这就是采用高压输电的道理.2.输电线上的电压损失［师］在直流输电时，输电线上电压损失的原因是什么？交流输电呢？［生1］由于输电线有电阻，电流在输电线上有电压损失.［生2］对交流输电线路来说，既有电阻造成的电压损失，也有感抗和容抗造成的电压损失.［师］在不计感抗和容抗的条件下，电压损失的表达式是什么？［生］电压损失ΔU=U-U′=I R线［师］如何减小电压损失，保证输电质量呢？［生］根据电压损失的表达式ΔU=I R线可知，要减少输电线上的电压损失，有两种方法：其一是减小输电线的电阻R线；其二是减少输电电流.方法同减少功率损失.［师］为了减少功率损失和电压损失，都需要采用高压输电，但并不是电压越高越好.因为电压越高，对输电线绝缘的要求就越高，这样不经济.实际输电时，要综合考虑各种因素.3.几种输电模式［师］常用的输电模式有几种？各是什么？［生1］低压输电：输电功率为100 kW以下，距离为几百米以内，一般采用220 V 的电压输电.［生2］高压输电：输电功率为几千千瓦到几万千瓦，距离为几十千米到几百千米，一般采用35 kV或110 kV的电压输电.［生3］超高压输电：输电功率为10万千瓦以上，距离为几百千米，必须采用220 kV或更高的电压输电.［师］我国远距离输电采用的电压有哪几种？［生］有110 kV、220 kV、330 kV、500 kV.［师］大型发电机发出的电压不符合远距离输电的要求，怎么办？而到达目的地的电压也不符合用户的要求，怎么办？［生］在发电机处用升压变压器升高电压，在用户处用降压变压器降低电压.［师］用CAI课件展示我国远距离高压输电情况及远距离高压输电的原理.如下图所示.设发电机的输出功率为P，则功率损失为ΔP=I22R用户得到的功率为P用=P-ΔP.电压损失为ΔU=I2R，则U3=U2-ΔU.4.例题分析某交流发电机输出功率为5×10.5 W，输出电压为U=1.0×10.3 V，假如输电线的总电阻R=10 Ω，在输电线上损失的电功率等于输电功率的5%，用户使用电压U=380 V.（1）画出输电线路的示意图（下图）.（标明各部分的符号）（2）所用升压和降压变压器的原、副线圈的匝数比是多少？（使用的变压器是理想变压器）解析：引导学生画出电路.引导学生写出各部分关系式U ∶U 1=n 1∶n 2I 2∶I 1=n 1∶n 2U 2∶U 用=n 1′∶n 2′ I 3∶I 2=n 1′∶n 2′ U 1=U 损+U 2 P =P 损+P 用户 P 损=I 22·R解：I 1=UP=500 A P 损=5%P =5%×5×105 W=2.5×104 W P 损=I 22R I 2=RP 损=50 A I 3=用户用户U P =用户损U P P -=3801075.45⨯所以101500501221===I I n n 125503801075.4523'2'1=⨯⨯==I I n n 三、小结通过本节学习，主要学习以下问题： 1.远距离输电线路上，P 损=I 2R=RU 2损，其中（I =UP 总）.2.远距离高压输电中，P损和U损都能减少.3.交流和直流输电有其各自的优点和不足.4.电站输出功率由用户消耗功率决定.四、布置作业（略0五、板书设计六、本节优化训练设计1.单相交流发电机的路端电压为220 V，输出的电功率为4400 W，发电机到用户单根输电线的电阻为2 Ω，求（1）用户得到的电压和电功率各是多少？（2）如果用变压比为1∶10的升压变压器升压后向用户输电，用户处再用变压比为10∶1的降压变压器降压后使用，那么用户得到的实际电压和电功率又是多少？2.一条河的流量为Q=40 m3/s，落差为h=5 m.利用它发电，单相交流发电机效率η，输出电压U=400 V，输电线总电阻R线=5 Ω，电线上允许损失的最大电功率为1=50%发电机输出的电功率η2倍,η2=5%，用户所需电压为220 V，设计输电线两端变压器的原、副线圈匝数比各是多少？参考答案：1.解析（1）不用变压器，直接输电时：干线中电流：I =送送U P =220104.43⨯ A=20 A电线上损失的：U 损=I ·R 线=20×2×2 V=80 VP 损=I ·U 损=1600 W用户得到的：U 户=220 V-80 V=140 VP 户=P -P 损=4400 W-1600 W=2800 W（2）用变压器时，电路如图所示.U 1=10U =2200 V I 线=1U P =22004400A=2 A U 2=U 1-I 线R=2200 V-2×4 V=2192 V所以U 户′=102U =219.2 V P 户′=P -I 线2×R =4400 W-4×4 W=4384 W2.解析：发电机将水机械能转换为电能，其中：P 输=η1ρQgh =50%×103×40×10×5 W=106 W输电线上损失：P 损=η2P 输=5×104 W输电线上允许输送的最大电流I 线=51054⨯=线损R P A=100 A而不用变压器直接输送时，输电线上电流大小：I =400106=送输U P =2500 A 100 A为减少电能损失，必须是先升压后降压，输电线路如图所示.I 1=送输U P =2500 A I 2=线损R P =100 AI 3=2201095.06⨯=-户损U P P A=2210953⨯ A 所以2511221==I I n n2295023'2'1==I I n n 143●备课资料求解输电问题的思路由于发电机本身的输出电压不可能提高，所以采用高压输电时，在发电站内需用升压变压器升压后再由输电线输出，到用电区再用降压变压器降到所需的电压，在解答有关远距离输电问题时，首先要将整个电路分成几段进行研究，找出跟各段电路相应的物理量；然后利用变压器工作原理和直流电路的基本定律分段列式，最后联立求解，进行计算.另外，还需注意以下几点：（1）因为输电距离不变，所以输电线长度一定. （2）发电机的输出功率通常认为是恒定的.（3）输电导线上的电能损失往往要求不能超过某一规定值.（4）记熟两个基本公式：电压关系：U升=U降+ΔU=I R线 +U降能量关系：P出=P损+P降=I2R线+IU降=IU升●备课资料汽油机点火装置的工作原理汽车中汽油发动机的点火装置是利用感应圈的原理制成的.感应圈是互感现象的重要应用之一.它实际上就是一个小功率的升压变压器.它能将十几伏的直流低电压变成数万伏的高电压，是科学实验中经常用来取得高压的一种电源设备.感应圈的结构示意图如图1所示，主体部分是在一个用许多薄硅钢片叠合而成的直条形铁芯上套有两个线圈的变压器，初级线圈绕在里层，次级线圈绕在外层，层间有良好绝缘，整个变压器经过绝缘处理后放进胶木外套筒中，空隙处灌满了很厚的一层石蜡.图1我们知道，恒定直流电是不能变压的.但不断的接通与切断直流电路却可以产生互感电动势，这表明断续的脉动直流电可以进行电压变换.这里通断电流的机构是采用一个最简单的电磁式断续器.当螺旋调节器触点Z与带有铁头的弹簧片P接触时，合上电源开关S，初级线圈中有直流电通过，于是铁芯被磁化吸引弹簧片，但此时却切断了电路；铁芯失去磁性便放开弹簧片，弹簧片又与触点Z接触，电路再度被接通.如此不断的重复下去，低压恒定直流电就变成了脉动直流电.由于初级线圈自感作用的结果，电流不能突然增大，也不能突然减小，因而变成上升被阻拦，下降被拖延的脉动直流.其波形如图2（a）所示.图中Δt1时间内的曲线表示电路接通时，电流上升的情形，而Δt2时间内的曲线则表示电路断开时，电流下降的情形，我们知道，由于初级线圈电流的变化，在初级和次级线圈中都会感应出电动势.电流的变化率越大，感应电动势也就越高.由图可见，由于电路断开时电流的变化率比电路接通时电流的变化率要大得多，所以电路断开时感应电动势也比接通时高得多.图2（b）中画出了次级的电动势e2的变化波形.由图可见，在电路接通时（Δt1时间内），感应电动势较小，而电路断开时（Δt2时间内），感应电动势上升至较大的数值.如果次级两端点D、D′相距较近，则感应电动势的正向与负向的值都可使DD′间的空气击穿而发生强烈的火花放电.这时，次级线圈中就有交变电流通过，其电流变化的规律与电动势变化的规律相同，仍如图2（b）所示.但是如果D、D′相距较远，则当电路接通时，次级的感应电动势较小.不足以使空气击穿放电，此时次级线圈没有电流通过；只有当电路断开时，由于次级感应电动势很大，DD′间的空气被击穿放电，次级线圈中才有电流通过.所以这时次级的电流是脉冲的直流电，如图2（c）所示.图2由于初级线圈的自感系数较大，当电路断开时，电流的变化率又很大，所以此时可产生约几百伏的自感电动势，比直流电源的电压要高得多.而且，因为次级线圈的匝数N2约为初级线圈匝数N1的300倍左右，次级线圈的电压将比初级线圈的电动势高约300倍，所以，次级线圈的电动势可以达到一万伏乃至几万伏的高压.因为学生已经知道自感电动势的大小与电流的变化率有关，所以上述内容可适当的进行补充，以利于学生理解自感及变压器.。
