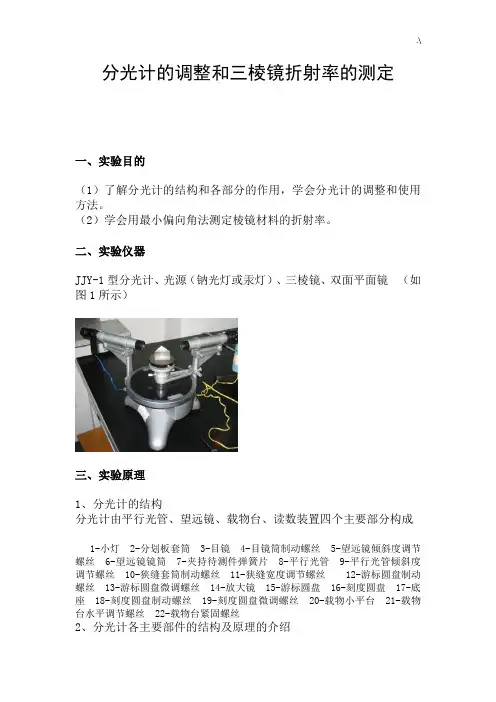

实验二十分光计的调整和三棱镜折射率的测定【实验目的】1．了解分光计的结构,掌握调节和使用分光计的方法。
2．了解测定棱镜顶角的方法。
3．用最小偏向角法测定棱镜玻璃的折射率。
【实验器材】分光计、钠灯、三棱镜、双面平面镜。
【实验原理】分光计是一种常用的光学仪器，实际上就是一种精密的测角仪，在几何光学实验中，主要用来测定棱镜角、光束的偏向角等，而在物理光学实验中，加上分光元件（棱镜、光栅）即可作为分光仪器，用来观察、测量光谱线的波长等。
下面以学生型分光计（JJY 型）为例，说明它的结构、工作原理和调节方法。

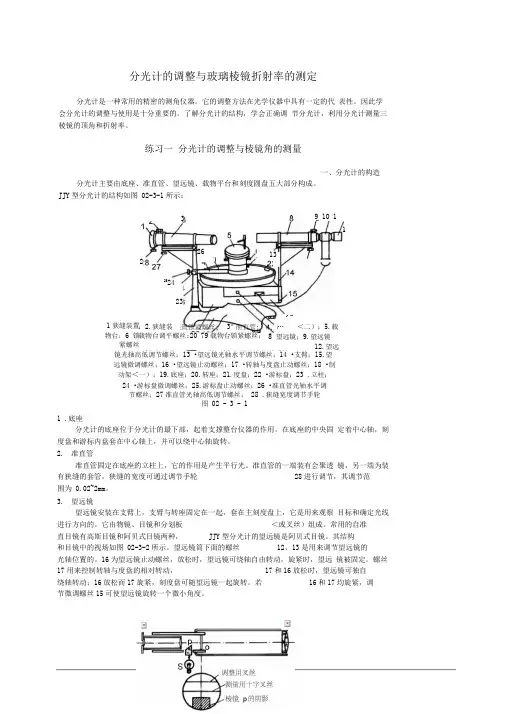

一、分光计的结构分光计主要由底座、望远镜、平行光管、载物平台和刻度圆盘等几部分组成，图 5-11-1 分光计1-狭缝装置 2-狭缝装置锁紧螺钉 3-平行光管 4-制动架（一） 5-载物台 6-载物台调节螺钉（3 只） 7-载物台锁紧螺钉 8-望远镜 9-目镜锁紧螺钉 10-分划板 11-目镜调节手轮 12-望远镜仰角调节螺钉 13-望远镜水平调节螺钉 14-望远镜微调螺钉 15-转座与刻度盘制动螺钉 16-望远镜制动螺钉 17-制动架（二）18-底座 19-转座 20-刻度盘 21-游标盘 22-游标盘微调螺钉 23-游标盘制动螺钉 24-平行光管水平调节螺钉25-平行光管仰角调节螺钉26-狭缝宽度调节手轮每部分均有特定的调节螺钉，图 5-11-1为 JJY 型分光计的结构外型图。
1．分光计的底座要求平稳而坚实。
在底座的中央固定着中心轴，望远镜、刻度盘和游标内盘套在中心轴上，可以绕中心轴旋转。
2．平行光管固定在底座的立柱上，它是用来产生平行光的。
其一端装有消色 差的汇聚透镜，另一端装有狭缝的圆筒，狭缝的宽度根据需要可在 0.02～2ｍｍ范 围内调节。
3．望远镜安装在支臂上，支臂与转座固定在一起，套在主刻度盘上，它是用 来观察目标和确定光线的传播方向。
望远镜由目镜系统和物镜组成，为了调节和测量，物镜和目镜之间还装有分划板，它们分别置于内管、外管和中管内，三个管彼 此可以相对移动，也可以用螺钉固定，如图 5-11-2 所示，在中管的分划板下方紧 贴一块 450全反射小棱镜，棱镜与分划板的粘贴部分涂成黑色，仅留一个绿色的小 十字窗口，照明小灯发出的光线从小棱镜的另一直角边入射，从 450反射面反射到 分划板上，透光部分在分划板上便形成一个明亮的十字窗。
4．分光计上控制望远镜和刻度盘转动的有三套结构，正确运用它们对于测量 很重要，具体如下：（1）望远镜制动和微动机构，图 5-11-1中的 16、14；（2）分光计游标盘制动和微动控制机构，图 5-11-1 中的 23、22； （3）望远镜和刻度盘的离合控制机构，图 5-11-1 中的 15。
转动望远镜或移动游标位置时，都要先松开相应的制动螺钉；微调望远镜及游 标位置时要先拧紧制动螺钉。
要改变刻度盘和望远镜的相对位置时，应先松开它们间的离合控制螺钉，调整 后再拧紧。
一般是将刻度盘的 00线置于望远镜下，可以避免在测角度时，00线通 过游标引起的计算上的图 5-11-2 望远镜结构1-物镜 2-外管 3-分划板 4-中管 5-目镜系统 6-内管 7-小灯图 5-11-3 分划板 1-镜面反射像 2-上十 字线 3-十字窗口不方便。
5．载物平台是一个用以放置平面镜、棱镜、光栅等光学元件的圆形平台，套图 5-11-4 分光计的观测系统在游标内盘上，可以绕通过平台中心的铅直轴转动和升降。
当平台和游标盘（刻度内盘）一起转动时，控制其转动的方式与望远镜一样，也是粗调和微调两种。
平台下有三个调节螺钉，可以改变平台台面与铅直轴的倾斜度。
6．望远镜和载物平台的相对方位可由刻度盘上的读数确定。
主刻度盘上有 00～ 3600的圆刻度，分度值为30。
为了提高角度测量精密度，在内盘上相隔 1800设有两个游标，游标上有30个分格，它和主刻度盘上29个分格相当，因此分度值为1。
读数方法与游标卡尺的游标原理相同（该处称为角游标）。
记录测量数据时，为了消除刻度盘的刻度中心和仪器转动轴之间的偏心差，必须同时读取两个游标的读数。
安置游标位置要考虑具体实验情况，主要注意读数方便，且尽可能在测量中刻度盘 00线不通过游标。
记录与计算角度时，左右游标分别进行，防止混淆算错角度。
二、分光计的调节分光计是在平行光中观察有关现象和测量角度，因此应达到以下三个要求：平行光管发出平行光；望远镜能接受平行光；望远镜、平行光管的光轴垂直仪器公共轴。
用分光计进行观测时，其观测系统基本上应由以下三个平面构成，如图 5-11-4 所示。
读值平面：这是读取数据的平面，由主刻度盘和游标盘绕中心转轴旋转时形成的。
对每一具体的分光计，读值平面都是固定的，且和中心主轴垂直。
观察平面：由望远镜光轴绕仪器中心转轴旋转时所形成的。
只有当望远镜光轴与转轴垂直时，观察面才是一个平面，否则，将形成一个以望远镜光轴为母线的圆锥面。
待测光路平面：由平行光管的光轴和经过待测光学元件（棱镜、光栅等）作用后，所反射、折射和衍射的光线所共同确定的。
调节载物平台下方的三个调节螺钉，可以将待测光路平面调节到所需方位。
按调节要求，应将此三个平面调节成相互平行，否则，测得角度将与实际角度有些差异，即引入系统误差。
1．调节望远镜和载物平台（1）目镜调焦这是为了使眼睛通过目镜能清楚地看到图 5-11-3 所示分划板上的刻线。
调接方法是把目镜调焦手轮轻轻旋出，或旋进，从目镜中观看，直到分划板刻线清晰为止。
（2）调节望远镜对平行光聚焦实质是将分划板调到物镜焦平面上，调整方法如下：1）把目镜照明，将双面平面镜放到载物台上，为了调节方便，平面境与载物台下三个调节螺钉的相对位置如图 5-11-5 所示。
2 ）粗调望远镜光轴与镜面垂直目测将望远镜调成水平、载物台水平，使镜面大致与望远镜垂直。
3）观察与调节镜面反射像固定望远镜，转动游标盘，于是载物台跟着一起转动。
转动平面镜使其正好对着望远镜时，在目镜中应看到一个绿色十字随着镜面转动而动，这就是亮十字的反射像。
如果图 5-11-5 载物台上双面镜放置的俯视像有些模糊，只要沿轴向移动目镜筒，直到像清晰、无视差，再旋紧螺钉，此时望远镜已聚焦平行光。
（3）调整望远镜光轴与仪器主轴垂直当镜面与望远镜光轴垂直时，它的反射像应落在目镜分划板上与下方十字窗对称的十字线中心，如图5-11-3所示。
平面镜绕轴转 1800后，如果另一镜面的反射像也落在此处，这表明镜面平行仪器主轴。
当然，此时与镜面垂直的望远镜光轴也与仪器主轴垂直。
在调整过程中出现的某些现象是何原因？调整什么？应如何调整，这是要分图 5-11-6 载物台倾角没调好的表现及调整原理析清楚的。
例如，是调载物台？还是调望远镜？调到什么程度？下面简述之。
1）载物台倾角没调好的表现及调整假设望远镜光轴已垂直仪器主轴，但载物台倾角没调好，如图 5-11-6 所示。
平面镜 A 面反射光偏上，载物台转 1800后，B 面反射光偏下，在目镜中看到的现象是 A 面反射像在 B 面反射像的上方。
显然，调整方法是把 B 面像（或 A 面像）向上（或向下）调到两像点距离的一半，这一步要反复进行，最后使镜面 A和 B 的像落在分划板上同一高度。
2）望远镜光轴没调好的表现及调整假设载物台已调好，但望远镜光轴不垂直仪器主轴，如图 5-11-7所示。
在图（a）中，无论平面镜A 面还是B 面，反射光都偏上，反射像落在分划板上十字线的上方。
在图（b）中，镜面反射光都偏下，反图5-11-7 望远镜光轴没调好的表现及调整原理射像都落在分划板上十字线的下方。
显然，调整方法是只要调整望远镜仰角调节螺钉（12），把像调到上十字线上即可，如图（c）。
3）载物台和望远镜光轴都没调好的表现及调整表现是两镜面反射像一上一下。
先调载物台螺钉，使两镜面反射像像点等高（但像点没落在上十字线上），然后，调整望远镜仰角调节螺钉（12），把像调到上十字线上。
2．调整平行光管发出平行光并垂直仪器主轴实质是将被照明的狭缝调到平行光管物镜焦平面上，物镜将出射平行光。
调整方法是：取下平面镜，关掉目镜照明光源，狭缝对准照明光源，使望远镜转向平行光管方向，在目镜中观察狭缝的像，沿轴向移动狭缝套筒，直到像清晰。
这表明光管已发出平行光。
再将狭缝转向横向（水平），调节螺钉（25），将狭缝的像调到中心横线上，如图图5-11-8 平行光管光轴与望远镜光轴共线5-11-8（a ）所示。
这表明平行光管光轴已于望远镜光轴共线，所以也垂直仪器主 轴。
螺钉（25）不能再动。
最后，将狭缝调成竖直，锁紧螺钉（2）。
如图 5-11-8（b ）所示。
、用最小偏向角法测定三棱镜的折射率如图 5-11-9，一束单色光以 i 1 角入射到 AB 面上，经棱镜两次折射后，从 AC 面折射出来，出射角为i 2。
入射光和出射光的夹角称为偏向角。
当棱镜顶角 A 一定时，偏向角的大小随入射角i 1的变化而变化。
而当i 1=i 2 时，为最小（证 明可参阅光学教材中的相关内容）。
此时的偏向角称为最小偏向角，记为min 。
A由图 5-11-9 中可以看到，此时 i 1= A ，有由此可知，要求得棱镜的折射率n ，必须测出其顶角A 和最小偏向角min 。
【实验内容】1．调整分光计，使其处于工作状态。
调整方法见以上所述。
2．使三棱镜的光学表面垂直望远镜光轴（1）调载物台的上下台面大致平行，将棱镜放到载物平台上，使棱镜三边与 台下三个螺钉的连线所成三边互相垂直，如图 5-11-10 所示，这样，调节一个螺钉 可以调节棱镜光学表面的倾斜度。
设棱镜折射率为n ，由折射定律得sin i = n sin i = n sin1125-11-2)sin sin sin 225-11-1)图 5-11-9 三棱镜最小偏向角原理图（2）接通目镜照明光源，遮住从平行光管射来的光。
转动载物平台，在望远 镜中观察从三棱镜的两个光学表面AC 和AB 反射回来的十字像，只调台下三个螺钉， 使其反射像都落到上十字线处，如图 5-11-11所示。
调节时，切莫动螺钉（12）。
注意：每个螺钉调节的动作要轻，并同时观察它对各侧面反射像的影响。
棱镜 调好后，其位置不能再动。
3．测棱镜顶角对两游标作一适当标记，分别称左游标和右游标，在记录数据时，且勿颠倒。
扭紧刻度盘下螺钉（15）、（ 16），望远镜和刻度盘固定不动。
转动游标盘，使棱镜 AC 面正对望远镜，如图 5-11-11所示。
分别记下左、右游标的读数1和2。
再转 动游标盘，再使棱镜 AB 面正对望远镜，再分别记下左、右游标的读数1和2。
同 一游标两次读数之差1 -1或 2 -2，即是载物台转过的角度 ，所以=（1 -1+ 2 -2） 2，而是 A 角的补角，即A = -反复测量 3 次，数据填入表 5-11-1 中。
