AutoCAD考证练习题(AutoCAD高级应用工程师)

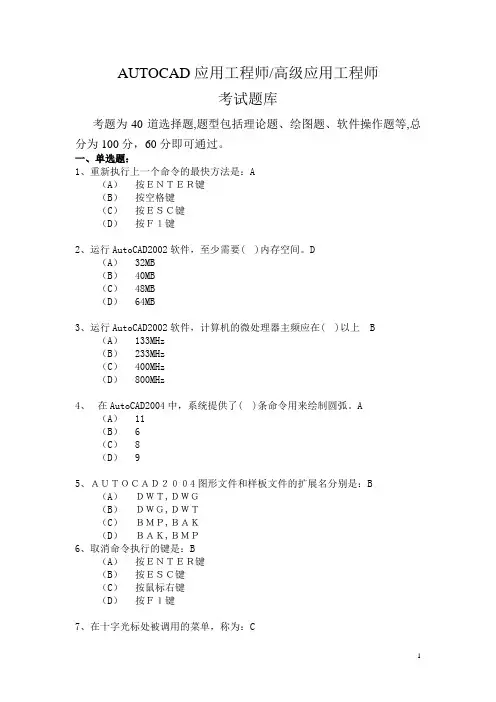

AUTOCAD应用工程师/高级应用工程师考试题库考题为40道选择题,题型包括理论题、绘图题、软件操作题等,总分为100分，60分即可通过。

一、单选题：1、重新执行上一个命令的最快方法是：A（A）按ＥＮＴＥＲ键（B）按空格键（C）按ＥＳＣ键（D）按Ｆ１键2、运行AutoCAD2002软件，至少需要( )内存空间。

D（A）32MB（B）40MB（C）48MB（D）64MB3、运行AutoCAD2002软件，计算机的微处理器主频应在( )以上 B（A）133MHz（B）233MHz（C）400MHz（D）800MHz4、在AutoCAD2004中，系统提供了( )条命令用来绘制圆弧。

A（A）11（B） 6（C）8（D）95、ＡＵＴＯＣＡＤ２００4图形文件和样板文件的扩展名分别是：B（A）ＤＷＴ,ＤＷＧ（B）ＤＷＧ,ＤＷＴ（C）ＢＭＰ,ＢＡＫ（D）ＢＡＫ,ＢＭＰ6、取消命令执行的键是：B（A）按ＥＮＴＥＲ键（B）按ＥＳＣ键（C）按鼠标右键（D）按Ｆ１键7、在十字光标处被调用的菜单，称为：C（A）鼠标菜单（B）十字交叉线菜单（C）快捷菜单（D）此处不出现菜单8、当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：D（A）ＬＯＡＤ（B）ＮＥＷ（C）ＯＰＥＮ（D）ＭＥＮＵ9、在命令行状态下，不能调用帮助功能的操作是：B（A）键入ＨＥＬＰ命令（B）快捷键Ｃｔｒｌ＋Ｈ（C）功能键Ｆ１（D）键入？10、缺省的世界坐标系的简称是( )。

D（A）CCS（B）UCS（C）UCS1（D）WCS11、要快速显示整个图限范围内的所有图形，可使用( )命令。

D（A）“视图”|“缩放”|“窗口”（B）“视图”|“缩放”|“动态”（C）“视图”|“缩放”|“范围”（D）“视图”|“缩放”|“全部”12、设置“夹点”大小及颜色是在【选项】对话框中的( )选项卡中。

D（A）打开和保存（B）系统（C）显示（D）选择13、在AutoCAD2004中，要将左右两个视口改为左上、左下、右三个视口可选择( )命令。

AutodeskAuthorized Certification Center1 《AutoCAD 认证工程师考试题》一、填空题1、图层的基本特性有（）、（）、（）、（）。

2、图层的作用有（）、（）、（）、（）。

3、实现复制对象的命令是（）；在复制命令中默认的方式是进行（）次复制。

4、块的命令是（）；当完成块命令后发现原有的图形消失，如果需要将块显示出来，要用（）指令。

5、炸开块的操作命令（）；）；Fillet Fillet 表示（）。

6、AUTOCAD 的英文全称是（），该软件是（）国的（）公司开发的计算机绘图软件7、AUTOCAD 的坐标系统有（）、（），其中（）是固定不变的。

8、CAD 三维模块有（）、（）、（）三种类型，其中主要生成的是（）模型。

9、AutoCAD 绘图一般按照以下顺序进行：（）、（）、（）、（）、（）和（）。

二、单项选择题1、执行下列哪些操作，可以打开AutoCAD 的隐含工具栏菜单（）。

A 、按住Shift 键单击右键B 、在绘图区单击右键C 、在任意工具栏上单击右键D 、按住Ctrl 键单击右键2、在图所示的坐标系中，、在图所示的坐标系中，B B 点的绝对坐标为（），如果以B 点作为参照点，那么A 点的相对坐标为（）。

A 、（7,67,6））；（@3<90@3<90））B 、（3,13,1））；（@3<90@3<90））C 、（7,67,6））；（@-3,1@-3,1））D 、（4,74,7））；（@1<90@1<90））3、在系统默认设置下，按住鼠标中键进行拖曳，可以（）A 、放大视图B 、平移视图C 、缩小视图D 、弹出捕捉菜单4、在绘图区域（）放大绘图区域的图形。

A 、向前滚动小轮B 、单击小轮C、双击小轮Autodesk Authorized Certification CenterD D、向后滚动小轮、向后滚动小轮、向后滚动小轮5、文字输入时,用（ ））来输入正／负公差符号。

6.美国Autodesk公司《AutoCAD高级工程师》认证模拟考题F卷美国Autodesk公司《AutoCAD高级工程师》认证模拟考题C卷1、默认的工具选项板不包括以下哪些内容？B．电力C．土木工程D．结构2、关于AutoCAD用户界面的自定义，下列说法错误的是？B．按F2键来可以打开AutoCAD文本窗口C．在“工作空间”工具栏的下拉列表框中选择“三维建模”选项，可以快速切换到“三维建模”工作空间界面D．单击绘图窗口下方的“模型”和“布局”选项卡，可以在模型空间和图纸空间之间来回切换3、在AutoCAD中，可以锁定以下哪些选项？A．固定工具栏B．浮动工具栏C．浮动窗口4、创建工具栏的过程中，以下哪些说法是正确的？A．无法在工具按钮之间创建分隔符B．工具按钮的提示内容不能自定义C．工具按钮的命令名称不能自定义5、样板图形文件的路径可以在哪里进行设置？A．“草图设置”对话框C．“今日”对话框1D．微软Explorer窗口6、我们可以在以下哪个位置找到样例工作空间？B．C:\Program FilesC．C:\Program Files\AutoCAD 2022年D．C:\Program Files\AutoCAD 2022年\Support7、图形修复管理器中显示在程序或系统失败后可能需要修复的图形，不包含？A．程序失败时保存的已修复的图形文件（DWG和DWS）B．自动保存的文件，也称为“自动保存”文件（SV$）D．原始图形文件（DWG和DWS）8、文件电子传递的包类型不包含以下哪个选项？A．文件夹B．ZIP D．自解压可执行文件9、发布三维DWF或三维DWFx文件时，哪些图形内容可能在DWF Viewer中不显示？（多选题）F．三维图形10、关于发布、传递和归档图纸集的说法，下列不正确的是？A．可使用CTRL键从图纸选择中添加和删除项目2C．既可以基于现有图形从头开始创建图纸集，也可以使用图纸集样例作为样板进行创建D．归档与传递类似，不同的是需要为归档内容指定一个文件夹，且并不传递该包。

一、单项选择题（共50道，每道2分，60分合格）1．以下哪个命令可以在不分解标注的情况下，取消一个标注与对象之间的关联性：CA．dimdisassocB．disdimassocC．dimdisassociateD．disdimassociate2．假设B.dwg中有一个半径30的圆，A.dwg外部参照了B.dwg，并在A.dwg中为该圆标注了半径（dimassoc=2）。

若这时在B.dwg中将圆的半径改为50，那么在A.dwg中对该圆的半径标注如何做到及时更新？BA．在A.dwg中“重载”B.dwgB．在A.dwg中输入dimregen命令C．在B.dwg中输入dimregen命令D．在AutoCAD2005之前的版本中，A.dwg中圆的半径会自动更新为50，而相应的对圆的半径标注则不能做到自动更新，需要在A.dwg中输入regendim命令才能进行更新；在AutoCAD2005中这一长期困扰用户的问题已经得到很好的解决，一举实现了“标注对象随着外部参照几何图形的改变而自动更新”3.如图，旋转直线时对应的“对齐标注”不转动，以下不可能的原因是：CA．dimassoc=0B．dimassoc=1C．dimassociate=0D．该文件是AutoCAD2002以前的版本生成的，还没有用dimreassociate命令重新将该标注与物体关联起来4. DWG文件：004.dwg求直线与名为UFO的UCS的XY平面的夹角：CA．27.4541B．27.4542C．27.4543D．27.45445.如图，绘制圆弧时，点M可以通过什么方法，在不添加辅助线的情况下直接捕捉到：C A．使用“捕捉自”B．使用“捕捉到最近点”C．使用“临时追踪点”D．使用“极轴追踪”6. DWG文件：006.dwg点O是空间直线与矩形的交点，连接点O与矩形的角点M，求空间直线与OM的夹角：AA．29.4662B．29.4663C．29.4664D．29.46657.如图，三维实体的质量为（四个侧面向里倾斜的角度均为∠1:20）：BA．97465B．97470C．97475D．97480如图，左图减去右图后的体积为：BA．13911.6778B．13911.6777C．13911.6776D．13911.67759. DWG文件：009.dwg如图，给出了圆柱体的主视图，用AB“刀”横着切过去，请问AB“刀”与圆柱体相交平面的面积：BA.2563.1611B.2563.1612C.2563.1613D.2563.161410. DWG文件：010.dwg如图，点P到四边形ABCD的距离：C DPL(p,p1,p2)、DPP(p,p1,p2,p3)A.101.4118B.101.4119C.101.4120D.101.4121将给出圆环的圆环体半径和圆管半径作为直角三角形的两条直角边，求出该直角三角形的周长：CA.24.0946B.24.0947C.24.0948D.24.094912. DWG文件：012.dwg橄榄球的圆环体半径和圆管半径分别为：DA．-3，6B．-3，6.5C．-3.5，6.5D．-3.5，713. DWG文件：013.dwg图中所指对象的质量为：AA.48096.8956B.48096.8957C.48096.8958D.48096.8959图中共有几组三维实体相互碰在了一起：CA.12B.14C.16D.1815. 以下哪项不属于“格式刷”可以复制的特性：BA.布局中视口的自定义比例B.具有不同宽度的多段线的线宽C.图案填充的线型D.对象的可打印性16.用“格式刷”复制源对象的厚度，其目标对象不可以为：BA．属性B．三维多段线C．面域D．文字17. DWG文件：017.dwg删除名为“*A1”、“A2”的组后，图中还有多少对象:AA．84B．86C．88D．9018．不能选中已经设定的组，以下哪种原因不可能：CA．在“对象编组”对话框中，组的可选择性为否B．不小心按了SHIFT+CTRL+AC．该组为未命名的组，例如*A1、*A2等等D．在“选项”对话框的“选择”选项卡下进行了某种设置19．DWG文件：019.dwg根据如图的已知圆弧，绘制一条弧长等于100的同心圆弧，求点O相对点P的坐标：C A．X = -6.2144 Y = 6.2634B．X = -6.2145 Y = 6.2635C．X = -6.2146 Y = 6.2636D．X = -6.2147 Y = 6.263720．DWG文件：020.dwg根据给定的圆弧，绘制一条弧长等于200的同心圆弧，求点O相对点P的坐标：C A．X = -61.9497 Y = 62.4381B．X = -61.9498 Y = 62.4382C．X = -61.9499 Y = 62.4383D．X = -61.9491 Y = 62.438421．如图所示三角形ABC的面积：BA.451.8608B.451.8609C.451.8610D.451.861122. 根据022.dwg文件，绘制一个圆，圆心在直线AC上，与直线AB相切且过点C，该圆半径为：CA.233.5007B.233.5008C.233.5009D.233.5006DI23. DWG 文件：023.dwg将矩形围住的那道墙向DI 方向水平移动200，最简单的方法是：CA. 偏移面B. 拉伸面C. 移动面D. 将该墙用SL 切下来，做完移动后，再用UNI 并起来24. 对wipeout 命令描述不正确的是：CA. 它并没有把在它下面的对象修剪掉，仅仅只是“遮住”了B. 用选择多段线的方式生成光栅图像，仅仅在原对象之上加了一层光栅图像，并没有改变原对象C. 可以改变所生成的光栅图像的透明度D. 用过wipeout 之后，想恢复到没用之前的情况，只能另寻它途，wipeout 不提供删除自己所生成的光栅图像的选项25. DWG 文件：025.dwg一位室内设计师要在一堵弯曲的墙上开三扇门，现将这一设计方案简化如下，要求：矩形的中心点与圆弧的四等分点重合；矩形放置的角度皆为与相应的四等分点相切，AB 连线的角度为：CA. 41.1126B. 41.1127C. 41.1128D. 41.112926．如图所示，粗线区域面积为：C A．9921.2414B．9921.2413C．9921.2412D．9921.241127．如图所示，粗线区域周长为：B A．333.3875B．333.3876C．333.3877D．333.387828．如图所示，y的长度为：A A．60.5339B．60.5338C．60.5337D．60.533629．如图所示，粗线区域面积为：D A．14676.9772B．14676.9773C．14676.9774D．14676.977530．如图所示，阴影部分面积为：AA．6008.7439B．6008.7438C．6008.7437D．6008.743631．如图所示，三段全等圆弧所围成区域面积为多少？AA．38885.11517 B．38885.11518 C．38885.11519 D．38885.1152032．使用“定数等分”命令将下列对象五等分，在哪个对象上产生的点最多？B A．直线B．圆C．圆弧D．三维样条曲线33．使用AutoCAD2005自带多行文字编辑器书写“63”，编辑器中应填写的文字为：D A．6#3 B．6^3 C．6/3 D．63^34．鼠标中键可以执行两种操作，一种是实时平移，一种是弹出对象捕捉菜单，可以通过以下哪个系统变量切换两种功能？BA．Zoomfactor B．Mbuttonpan C．Blipmode D．Apbox35．以下关于“Revolve”命令的叙述正确的是：BA．截面轮廓线可以是一个或多个不闭合的对象。

AutoCAD 认证考试上机练习题第一题：绘制如下图所示的图形操作提示：利用正交与对象追踪绘制如下图所示图形第二题：绘制如下图所示的图形操作提示：读懂下面的图形，以比例１：１绘制，标注尺寸。

第三题：绘制如下图所示的图形操作提示：读懂下面的图形，以比例１：１绘制，标注尺寸。

第四题：绘制如下图所示的图形操作提示：读懂下面的图形，以比例１：１绘制，标注尺寸。

第五题：绘制如下图所示的图形操作提示：读懂下面的图形，以比例１：１绘制，标注尺寸。

第六题：绘制如下图所示的图形【操作要求】1、建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区域内。

2、绘图: 按下图规定的尺寸绘图，中心线线型为center，调整线型比例。

3、保存：将完成图形以NCJSXY2.DWG为文件名保存在考生文件夹中。

第七题：绘制如下图所示的图形【考核内容与要求】1.用AutoCAD绘制顶杆零件图。

2.标题栏必须绘制并填写相关信息。

3.在桌面创建文件名为：“CAD考试”的文件夹，将绘制的图样用考生本人名字命名并保存其中。

第八题：绘制如下图所示的图形【考核内容与要求】1.用AutoCAD绘制顶杆零件图。

2.标题栏必须绘制并填写相关信息。

3.在桌面创建文件名为：“CAD考试”的文件夹，将绘制的图样用考生本人名字命名并保存其中。

第九题：绘制如下图所示的图形操作要求：必须建图层，并标注公差。

第十题：绘制三维立体图操作提示：根据所给的二维平面图尺寸绘制三维立体图。

第十一题：抄画2个视图并投影作出它的第3个投影操作要求：1、图纸边界线及图框线按国家标准规定的A1,A2,A3,A4幅面尺寸，不留装订边，横放，画出图纸边界线及图框线。

绘图比例1：1。

2、确定单位长度单位取十进制，精度取小数点后4位；角度单位取度分秒制，精度取0d。

3、设定图层①装载全部线形；②设置以下图层层名颜色线形绘制内容轮廓线白色（green）Continuous 粗实线中心线红色（white）Continuous 细实线虚线黄色（yellow）ISO02W100 细虚线中心线红色（red）ISO04W100 细点画线辅助线粉红色（magenta）ISO05W100 细双细实线点画线细实线白色（white）Continuous 细实线尺寸线层蓝色Continuous 细实线第十二题：根据轴测图绘制三视图操作要求：1、图纸边界线及图框线按国家标准规定的A1,A2,A3,A4幅面尺寸，不留装订边，横放，画出图纸边界线及图框线。

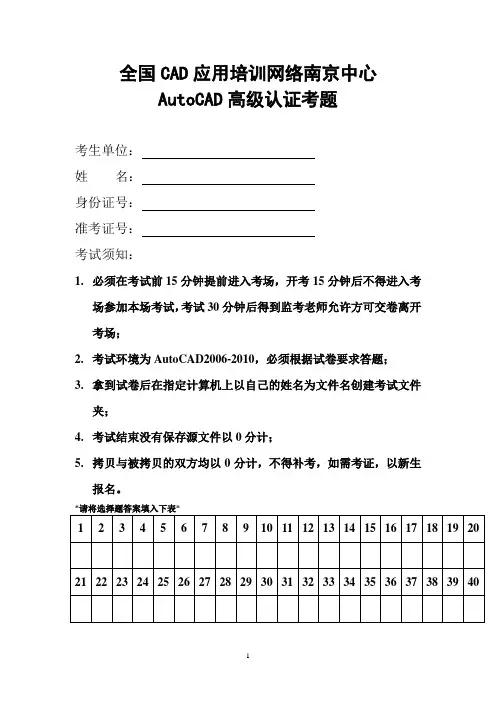

全国CAD应用培训网络南京中心AutoCAD高级认证考题考生单位：姓名：身份证号：准考证号：考试须知：1.必须在考试前15分钟提前进入考场，开考15分钟后不得进入考场参加本场考试，考试30分钟后得到监考老师允许方可交卷离开考场；2.考试环境为AutoCAD2006-2010，必须根据试卷要求答题；3.拿到试卷后在指定计算机上以自己的姓名为文件名创建考试文件夹；4.考试结束没有保存源文件以0分计；5.拷贝与被拷贝的双方均以0分计，不得补考，如需考证，以新生报名。

一、单选题（每题1分，共30分）1.循环选择对象，需在拾取对象前按住键。

A.EscB.ShiftC.CtrlD.Alt2.如果不想选择了组的成员，就选择了它所在的组，应A.在组定义的对话框中将其设为不可选择的B.将系统变量PICKSTYLE设为0C.将系统变量PICKSTYLE设为1D.按下Ctrl+G键3.下面哪种颜色可以作为过滤条件A.BY LAYERB.BY BLOCKC.COLORD.RED4.下面哪一项是可以用于其它图形文件的？A.命名的组B.命名的视图C.用过滤条件产生的选择集D.命名的过滤条件集5.不能用于多线的编辑的命令是：A.BREAKB.COPYC.MIRRORD.STRECH6.控制显示次序的命令是：A.RASTER ORDERB.IMAGE ORDERC.DRAW ORDERD.OLE ORDER7.不能对光栅图象实施编辑的命令是：A.STRECHB.COPYC.MOVED.ROTA TE8.不可见的属性只有在以下的情况下才能看到A.提取到模板文件B.系统变量ATTREQ设为1C.系统变量ATTRDISP设为打开状态D.在图形重生成后9.属性的提取是A.在没有冻结、锁定或关闭的图层上的对象B.提取所有设置成BYLAYER或BYBLOCK的块的属性C.提取所有的属性值，并将它们放到模板文件中D.提取所有的属性值，并将它们放到ASCII文件中10.当带属性的图块插入后，它显示的是A.属性标记B.属性值C.属性提示D.属性不可见11.当带属性的图块引用被分解后，它显示的是A.属性标记B.属性值C.属性提示D.属性不可见12.附加的外部参照与覆盖的外部参照的不同在于A.占用较少的磁盘空间B.仅显示剪裁下来的图层和区域C.显示嵌套的外部参照D.不能循环引用13.关于外部参照，论述错误的是：A.外部参照的图层名前加上了前缀B.外部参照的图层能被设为当前层C.可以对外部参照的图层进行打开/关闭、锁定/解锁、冻结/解冻等操作D.外部参照0层上的对象显示在当前的图的0层上E.可以改变外部参照图层的颜色和线型14.系统变量XCLOADCTL和INDEXCTL的作用是A.控制外部参照是否显示在外部参照对话框中B.控制外部参照是显示成文本窗口还是对话框C.允许外部参照在插入时转化成图块D.允许外部参照按需加载，并控制外部参照文件加载进来的方式15.为了证明外部参照使用的总是最新版本，你必须A.保存图形B.关闭当前图并重新打开C.只要重载外部参照就可以了D.必须绑定16.要保持对外部参照依赖图层的修改，在A.保存文件对话框中设置B.系统配置对话框中设置C.图层管理对话框中设置D.外部参照对话框中设置17.如果按需加载设为启用，在同一时刻，一张图A.只能被一个进程用作外部参照B.可以被多个进程用作外部参照C.可以被多个进程同时打开D.只能被一个进程打开，其它进程都不能用它作为外部参照18.OLELINKS命令可以A.断开链接B.将嵌入的对象改为链接对象C.改变源D.A和C19.以下哪种方法在将对象从其它应用程序嵌入到AutoCAD中时是合法的A.粘贴B.选择性粘贴C.拖拽D.以上均可20.利用WINDOWS的拖拽功能，如果要复制数据，应该A.在拖拽时按下Ctrl键B.在拖拽时按下鼠标右键C.在拖拽时按下“+”键D.在拖拽时按下“Insert”键21.以下哪种方法可以将对象从其它应用程序链接到AutoCAD中A.插入OLE对象B.选择性粘贴C.拖拽D.A和B均可22.下拉菜单或图象控制菜单生成或修改完成后，再次用Menu命令调用时A.调用MNC文件B.调用MNS文件C.调用MNU文件23.工具栏生成或修改完成后，新的内容存放在A.MNC文件B.MNS文件C.MNU文件24.幻灯片清单文件的名字长度A.按Windows的规则，可以用长文件名B.8个字符长度C.可以用长文件名，但是在SlideLib.EXE的参数中要按8位长度处理25.图象控件菜单用的幻灯片长宽比为0.66，因为是A.AutoCAD系统规定的参数B.没有这样的限制，多大都行C.是在BASE．DCL中设定的D.是在ACAD．DCL中设定的26.自定义函数名的命名要求图象控件菜单用的幻灯片长宽比为0.66，因为是A.没有限制B.不能使用AutoLISP已有的函数名C.可以在慎重处理的条件下使用AutoLISP已有的函数名D.函数名可以使用汉字E.不能使用已有用户函数名27.形式参数的作用A.代表未来的实际参数，确定在表达式中的位置B.参加运算C.生成返回值28.实际参数的可能格式A.常量B.表达式C.函数D.变量29.在AutoCAD中所定义的命令缩写是贮存在文件中。

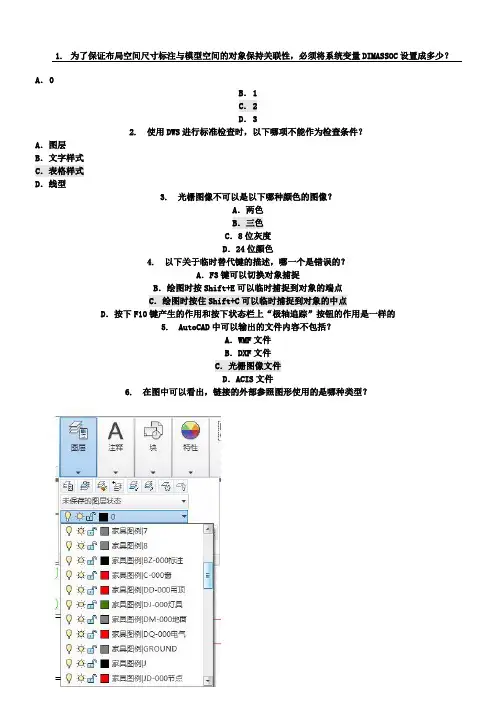

1.为了保证布局空间尺寸标注与模型空间的对象保持关联性，必须将系统变量DIMASSOC设置成多少？A．0B．1C．2D．32.使用DWS进行标准检查时，以下哪项不能作为检查条件？A．图层B．文字样式C．表格样式D．线型3.光栅图像不可以是以下哪种颜色的图像？A．两色B．三色C．8位灰度D．24位颜色4.以下关于临时替代键的描述，哪一个是错误的？A．F3键可以切换对象捕捉B．绘图时按Shift+E可以临时捕捉到对象的端点C．绘图时按住Shift+C可以临时捕捉到对象的中点D．按下F10键产生的作用和按下状态栏上“极轴追踪”按钮的作用是一样的5.AutoCAD中可以输出的文件内容不包括？A．WMF文件B．DXF文件C．光栅图像文件D．ACIS文件6.在图中可以看出，链接的外部参照图形使用的是哪种类型？A．插入B．绑定C．覆盖D．附着7.以下关于使用DWF参考底图的描述正确的是？A．不可以指定插入点的位置，可以指定比例大小，旋转角度B．可以指定插入点的位置，不可以指定比例大小，旋转角度C．可以指定插入点的位置，比例大小，旋转角度D．不可以指定入点的位置，比例大小，旋转角度8.用公制样板文件创建文件，在“文字样式”中将“高度”设为0，然后用该样式输入文字，系统将会？A．使用的默认文字高度为2.5，可以重新给定新的字高。

B．使用的默认文字高度为25，可以重新给定新的字高。

C．使用的默认文字高度为2，可以重新给定新的字高。

D．不能重新给定新的字高9.按如图所示创建注释性图案填充，将当前注释性比例从1:2更改到1:4时，则图案填充将发生什么变化？A．填充图案变密B．填充图案变稀C．没变化D．不一定10.如图所示的图案填充，图案填充的原点位置在何处？A．图案填充边界矩形范围的左下角B．图案填充边界矩形范围的右下角C．图案填充边界矩形范围的中心D．当前的UCS原点11.将单位设置为小数点后两位，在如图所示的图形中，L的长度为：A．22.25B．23.75C．24.5D．25.2512.在图形修复管理器中，以下哪个文件时由系统自动创建的自动保存文件？A．drawing1_1_1_6865.svs$B．drawing1_1_68656.svs$C．drawing1_recovery.dwgD．drawing1_1_1_6865.bak13.如图所示为图形修复日志，以下哪些说法是正确的？A．修复的文件名是Drawing.dwgB．总共对文件进行100个图元核查C．没有对文件的表头进行核查D．文件存在错误并已修复14.在“自定义用户界面”对话框中，如何将现有工具栏复制到功能区面板？A．选择要复制到面板的工具栏，单击鼠标右键，单击“新建面板”B．选择面板，单击鼠标右键，单击“复制到功能区面板”C．选择要复制到面板的工具栏，单击鼠标右键，单击“复制到功能区面板”D．选择要复制到面板的工具栏，单击鼠标右键，单击“新建弹出”15.图中，激活移动命令后，选择a点为基点，b点为移动点，则结果是A．矩形与b点的位置关系和移动前与a点位置关系一直B．b点是矩形的角点C．沿水平方向移动了一个线段ab的距离D．沿垂直方向移动了一个线段ab的距离16.再插入字段的过程中，如果现实####，则表示该字段A．没有值B．无效C．字段太长，溢出D．字段需要更新17.两个圆球，半径为200，球心相距250，则两球相交部分的体积为A．618499.712B．6184452.712C．6254999.712D．6125899.71218.图中曲线是一条多段线，方形之间沿多段线距离相等，哪个命令可以完成此图的绘制A．DivideB．copyC．arrayD．offset19.如图所示，AB两点之间的距离为200，测量圆的半径为多少？A．22.1167B．24.1253C．28.8675D．30.532920.在“编辑图纸一览表设置”对话框中，下列说法错误的是A．可以更改“表格样式B．可以编辑表格的“标题文字”C．可以添加、删除或更改列条目的顺序D．不可以更改列条目的数据类型或标题文字21.使用公制样板文件创建的文件，在“文字样式”中将“高度”设为固定数值，在该样式下用多行文字工具输入文字，将会？A．直接书写文字，使用的默认字体高度为2.5B．直接书写文字，使用的默认字体高度为文字样式中指定的字体高度C．直接书写文字，使用的默认字体高度为0D．给定文字高度，然后才能书写文字22.如何使用.bak文件恢复AutoCAD图形？A．使用recover来进行修复B．更改.bak扩展名为.dwgC．导出文件为dxf，然后再把dxf文件导入到一个新文件中D．以上说法均可以23.如果想要改变绘图区域的背景颜色，应该如何做？A．在“选项”对话框的“显示”选项卡的“窗口元素”选项区域，单击“颜色”按钮，在弹出对话框中进行修改B．在windows的“显示属性”对话框“外观”选项卡中单击“高级”按钮，在弹出的对话框中进行修改C．修改SETCOLOR变量的值D．在“特性”面板的“”常规选项区域，修改“颜色”值24.AutoCAD打开后，只有1个菜单，如何恢复默认状态？A．Menu命令加载acad.cuiB．Cui命令打开AutoCAD经典空间C．Menu命令加载custom.cuiD．重新安装25.控制图像的亮度、对比度和褪色度的命令是？A．IMAGEADJUSTB．IMAGECLIPC．IMAGED．IMAGEFRAME26.用VPOINT命令，输入视点坐标（-1，-1，-1）后，结果同一下那个三维视图A．西南等轴侧B．东南等轴侧C．东北等轴侧D．西北等轴侧27.本图中两个圆，要想使右边小圆缩放为和大圆一样，则操作过程中下列操作没有必要的是A．选用缩放工具B．要移动任一圆C．要打开捕捉D．使用参照选项28.图片中粗线为多段线,细线为直线,使用join命令进行合并,结果是:A．不能合并B．合并为多段线C．合并为直线D．先选粗线时合并为多段线,先选细线时,不能合并29.打开图形文件，如果想实现图中所示的操作需要A．使用DYN功能和激活夹点B．将对象追踪角设置为18度并激活夹点C．绘制两条辅助线，将附加角设置为18度D．使用构造线并将其角度设置为18度30.图中的三点组成样条曲线，起点角度为180度，终点角度为0度，以70mm长度定距插入块，能插入几个？A．4B．3C．2D．131.在模型空间中绘制圆，布局后标注尺寸，变化视口比例时，这些尺寸将：A．随图形一起缩放B．关联标注时，在原位保持不动C．非关联标注时，随图形一起缩放D．采用关联标注，并执行自动或手动标注更新命令后，会随图形一起缩放32.使用关联标注时，如果一段弧长在模型空间为120度，150mm长，设置dimlfac为2，则A．图纸空间标注长为300，角度为240度B．图纸空间标注长为150，角度为240度C．图纸空间标注长为150，角度为120度D．图纸空间标注长为300，角度为120度33.设置多行文字高度为5，注释比例为1:2，在模型空间中添加文字高度值为？A．5B．10C．2.534.如果在图形文件中包含数字签名信息，则不能通过它来验证以下哪些信息？A．文件的有效性B．文件签名后是否被修改C．签名该文件的个人或组织D．文件的传递次数35.以下关于使用DWF参考底图的描述正确的是？A．不可以指定插入点的位置，可以指定比例大小，旋转角度B．可以指定插入点的位置，不可以指定比例大小，旋转角度C．可以指定插入点的位置，比例大小，旋转角度D．不可以指定插入点的位置，比例大小，旋转角度36.关于图形加密不正确的是A．图形附加了密码后未经授权人员无法查看该图形B．添加密码将使数字签名无效C．密码可以是一个单词但不能是一个短语D．密码设置只适用于当前图形37.为了保证整个图形边界在屏幕上可见，应使用哪一个缩放选项：A．全部B．上一个C．范围D．图形界限38.图中图案填充的面积是多少？A．4314.0221B．3428.0273C．3214.1232D．3021.2432。

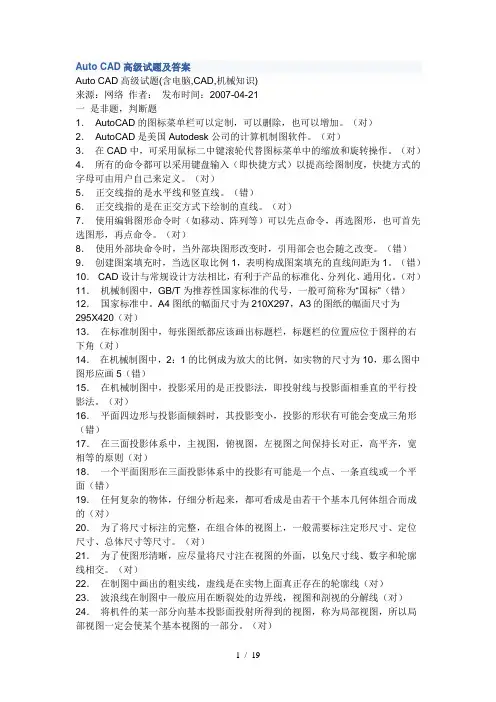

Auto CAD高级试题及答案Auto CAD高级试题(含电脑,CAD,机械知识)来源：网络作者：发布时间：2007-04-21一是非题，判断题1．AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（对）2．AutoCAD是美国Autodesk公司的计算机制图软件。

（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（对）5．正交线指的是水平线和竖直线。

（错）6．正交线指的是在正交方式下绘制的直线。

（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（错）10．CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

AutoCAD高级应用工程师模拟试题一1. ArialD.字体支持文字格式2.以下哪种方式不可以打开一个图形A.使用open命令B.使用设计中心C.使用图纸集管理器D.使用partiaload命令3.在进行拉伸建模时，拉伸的对象不能是？A.面域B.边界C.非自交的开放曲线D.文字4.在进行弧长标注时，弧长符号与标注文字的位置关系？A.是标注文字的前缀B.在标注文字的上方C.没有弧长符号，只有标注文字D.以上三种情况都可以，根据需要可以自己设置5.图案填充原点默认是在什么位置？A.填充图形的左下角点B.当前的UCS 原点C.当前的WCS 原点D.填充图形的几何中心6.填充图案的原点位置和行为将不取决于？A.HPORIGIN、HPORIGINMODE 和HPINHERIT 系统变量B.用户坐标系的位置C.用户坐标系的方向D.图案特性7.如图所示的图形，要对其进行图案填充，间隙填充的设置为？(CSV) (TXT)C.Microsoft Excel (XLS) B.出现OLE 对象特性对话框C.进入OLE 对象的源应用程序D.出现快捷菜单15.在布局中标注模型空间创建的圆，如果将原本的视口比例从1：1设置为1：2那么，则布局中的标注?A.随图形一起缩放B.只在进行关联标注时，随图形一起缩放C.只在进行非关联标注时，随图形一起缩放D.只有采用关联标注，并执行标注更新命令后，才会随图形一起缩放16.在命令行输入fieldeval命令，然后输入一个位码就可以自动更新字段，这个值是下面任意位码的和：0：不更新；1：打开时更新；2：保存时更新；4：打印时更新；8：使用ETRA、NSMIT 时更新；16：重生成时更新。

如果输入7，则表示：A.打开时更新B.保存时更新C.打印时更新D.打开、保存或是打印的时候都会更新17.快速选择的对象类型不包括A.文字B.角度标注C.线宽D.图案填充18.如图所示作图，图中L为多少？B. CC.查看相机预览和设定相机视图D.编辑相机20.拉长命令可以修改圆弧的包含角和一些对象的长度，不能包括下列哪个对象？A.直线、圆弧B.封闭多段线C.开放样条曲线D.椭圆弧21.拉伸（Stretch）命令常用的选择集构造方式为？A.窗口（Window）方式B.上一个（Last）方式C.窗交（Crossing）方式和圈交（CP）D.逐个选择22.图层过滤器一共有几种？ B.2 C.3 D.无数种23.拾取框的大小可以在“工具/选项”中的哪个对话框中修改?A.“显示”对话框B.“选择”对话框C.“草图”对话框D.“配置”对话框24.以下关于包含字段的属性，说法错误的是?A.可以插入一个字段作为属性的全部值B.可以插入一个字段作为属性的部分值C.一个属性可以插入不止一个字段D.包含字段的属性不可删除25.外部参照的路径类型不可以是以下那种类型A.绝对路径B.相对路径C.无路径D.只能是绝对路径26.创建三维圆柱体时，底面圆的生成方法有多种，以下答案哪个是错误的？A.相切、相切、相切B.三点（3P）/两点（2P）/椭圆C.相切、相切、半径D.圆心、半径27.下面哪种方法无法调出绘制三维多段线的命令？A.菜单"绘图">"三维多段线" D.点击绘图工具栏上的三维多段线图标（系统缺省工具栏）28.以下关于标准检查，说法错误的是A.可以在"CAD标准设置"对话框中设置通知选项B.插入模块可以在标准文件DWS文件中定义C.一个图形文件可以关联多个标准文件D.将某一个冲突设置为"忽略"后，以后将不能修复该冲突29.如果将一个不符合标准的问题标记为忽略，那么A.下一次检查该图形时将不显示已标记为忽略的问题B.下一次检查该图形时将仍然会显示已标记为忽略的问题C.“通知设置”为“标准冲突时显示警告” 时，则下一次检查该图形时将不显示已标记为忽略的问题D.关闭了“显示忽略的问题”选项，下一次检查该图形时将不显示已标记为忽略的问题30.在对圆弧进行合并时，关于合并的顺序说法正确的是？A.沿逆时针B.沿顺时针C.从弧长短的向长的连接D.没有规律31.在对图形对象进行编组时，有些图形对象无法编组，原因是？A.不是图形对象B.图形对象已经编组C.图形对象位于冻结层D.图形对象位于锁定层32.从工具选项板中的“建筑”中拖出公制窗，该窗是动态块，下列说法错误的是：A.一个对齐参数、两个线性参数B.一个翻转参数、三个拉伸动作D.以上都不对33.关于Scalelistedit命令可以控制缩放比例列表以下说法错误的是：A.布局视口比例B.页面布局比例C.打印比例D.以上都不是34.创建或编辑命令时，以下定义的特性中仅适用于新命令的是？A.命令名B.说明C.宏D.元素ID35.关于锁定工具栏和可固定窗口的位置，以下说法错误的是？A.对于工具栏和可固定窗口，无论是固定的或浮动的，都可以锁定它们的位置。

建筑cad高级工试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制圆弧？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：C2. 如何快速选择AutoCAD绘图区域内的所有对象？A. 使用鼠标右键B. 按Ctrl+AC. 使用鼠标左键D. 按Ctrl+C答案：B3. 在AutoCAD中，哪个命令用于创建块定义？A. BLOCKB. INSERTC. WBLOCKD. MINSERT答案：A4. 以下哪个选项不是图层属性？A. 颜色B. 线型C. 线宽D. 块5. 在AutoCAD中，如何快速切换当前图层？A. 使用鼠标滚轮B. 使用快捷键LAC. 按F7键D. 按F8键答案：B6. 以下哪个命令用于绘制多段线？A. POLYLINEB. SOLIDC. RECTANGLED. HATCH答案：A7. 在AutoCAD中，哪个命令用于创建新的图纸？A. NEWB. OPENC. SAVED. PRINT答案：A8. 如何在AutoCAD中绘制等轴测图？A. 使用正交模式B. 使用等轴测模式C. 使用极轴追踪D. 使用动态输入答案：B9. 在AutoCAD中，哪个命令用于创建多行文本？B. MTEXTC. DTEXTD. TTEXT答案：B10. 如何在AutoCAD中使用对象捕捉功能？A. 按F3键B. 按F4键C. 按F5键D. 按F6键答案：A二、填空题（每空1分，共10分）1. 在AutoCAD中，使用________命令可以快速创建多个相同的对象。

答案：COPY2. 要改变线型的比例因子，可以使用________命令。

答案：LTSCALE3. 在AutoCAD中，________命令用于创建新的图层。

答案：LAYER4. 使用________命令可以快速测量两点之间的距离。

答案：DIST5. 在AutoCAD中，________命令用于绘制矩形。

cad高级证试题及答案CAD高级证试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 如何在CAD中选择多个对象？A. 按住Ctrl键点击B. 按住Shift键点击C. 按住Alt键点击D. 按住Tab键点击答案：B3. 在CAD中，哪个命令用于创建圆形？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A4. 如何在CAD中快速缩放视图以适应所有对象？A. ZOOM ALLB. ZOOM EXTENTSC. ZOOM WINDOWD. ZOOM OUT答案：B5. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. ELLIPSED. SPLINE答案：A6. 如何在CAD中测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. AREA答案：A7. 在CAD中，哪个命令用于创建多段线？A. POLYLINEB. SPLINEC. 3DPOLYD. LINE答案：A8. 如何在CAD中创建一个圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A9. 在CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A10. 如何在CAD中复制对象？A. COPYB. MOVEC. ROTATED. MIRROR答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以创建一个矩形。

答案：RECTANGLE2. 要创建一个圆形，可以使用________命令。

答案：CIRCLE3. 使用________命令可以快速测量两点之间的距离。

答案：DIST4. 要创建一个多段线，可以使用________命令。

美国Autodesk公司《AutoCAD高级工程师》认证模拟考题1.如图所示的圆弧，如果将其弧长用LENGTHEN命令改为10000，则相对应的角度是?A．72 B．76 C．80 D．882.如图所示，将选择如下哪些选项的对象A．直径大于15的圆 B．半径小于15的圆 C．周长小于15的圆D．周长大于15的圆3.如图所示的多段线，下列说法不正确的是A．可以用相对极轴追踪绘制 B．用相对极轴追踪时增量角可设为12.5度C．用绝对极轴追踪时增量角需设为25度 D．可以用相对极坐标绘制4.求下图所示对象的面积？A．15545.3541C．17835.3745C．18125.0046D．18867.72215.在对图形对象进行移动操作时，给定了基点坐标为（50,50），系统要求给定第二点时直接回车，那么以下哪种操作与上述操作对图形对象移动量相同A．输入@50,50B．输入50,50C．输入0，0D．输入@，直接回车6.旋转左图中的三角形对象，使用参照方式得到右图结果，则参照角初始角度和新角度分别为多少？A．45,15 B．45,30 C．75,30 D．60,157.图中红色线段围成的面积是多少？A．2480B．3600C．7200D．120008.图中曲线是一条多段线，方形之间沿多段线距离相等，哪个命令可以完成此图的绘制A．divideB．copyＣ．arrayＤ．Offset9.如图所示的图形，其下边水平，下列几个坐标不正确的是A．从a到b绘制，（@500<36）B．从b到c绘制，（@500<-36）C．从b到c绘制，（@500<324）D．从c到d绘制，（@500<108）10.本图中两个圆，要想使右边小圆缩放为和大圆一样，则操作过程中下列操作没有必要的是A．选用缩放工具 B．要移动任一圆C．要打开捕捉 D．使用参照选项11.在标题为空的图纸中，插入“标题”字段的多行文字，后更改标题为“drawing”，保存后打开图纸，则：A．多行文字是“----”B．多行文字由“----”变成了“drawing”C．在标题更改后，多行文字就是drawingD．多行文字为空12.如图所示的图形中，填充角度为180度，下列说法正确的是A．从a图圆开始，填充角度为180B．从a图圆开始，填充角度为-180C．从b图圆开始，填充角度为180D．项目之间的角度为22.5度13.在布局视口中缩放视图，说法正确的是？A．缩放布局视口不改变视口中视图的比例B．拉伸布局视口不改变视口中视图的比例C．视口比例锁定不可以用于非矩形视口D．布局中使用Zoom命令时，需要选择其XP选项，如缩小0.5倍。

一、将长度和角度精度设置为小数点后四位，绘制以以下图形,求剖面线区域面积。

（B）A、313.1542B、313.4152C、313.5142D、313.5038二、将长度和角度精度设置为小数点后四位，绘制以以下图形,求剖面线区域面积。

（C）A、2743.2210B、2743.1470C、2743.2417D、2743.35263、将长度和角度精度设置为小数点后四位，绘制以以下图形,求剖面线区域的面积。

（A）A、5756.1863B、5756.1683C、5756.1386D、5756.18364、将长度和角度精度设置为小数点后四位，绘制以以下图形,求剖面线区域的面积。

（D）A、8378.4385B、8378.4538C、8378.5438D、8378.4358 6五、将长度和角度精度设置为小数点后四位，绘制以以下图形,求图形围成的区域的面积。

（A）A、1814.2641B、 1814.2462C、1814.2264D、1814.2614六、将长度和角度精度设置为小数点后四位，绘制以以下图形,求G圆半径。

（A）A、5.5392B、5.5293C、5.5923D、5.59537、将长度和角度精度设置为小数点后四位，绘制以以下图形,求A所示尺寸的数值。

(B)A、58.5219 C、58.2119B、58.5119 D、58.51298、依照图画出所示盖板，求剖面线区域的面积。

（A）A、5795.9766 C、5795.9776B、 5795.9767 D、5795.9677九、依照图画出所示密封片，求剖面线区域的面积。

（A）A、3511.7402 C、3511.7401B、3511.7403 D、3511.740510、依照图画出所示起重机吊钩，求尺寸A的数值。

（C）A、223.3903 C、223.9903B、223.9603 D、223.99731一、依照图画出所示图形，求剖面线区域的面积。

（C）A、103.0793 C、103.0397B、103.0379 D、103.7039 1二、依照图画出所示图形，求该图形的面积。
