三一挖掘机电路维修(二)

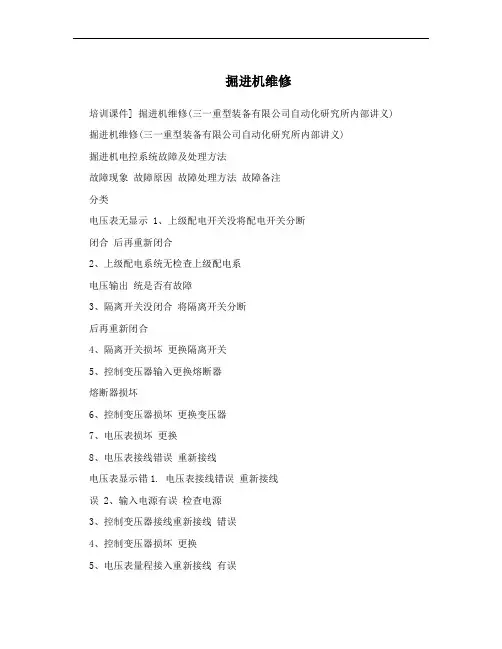

掘进机维修培训课件] 掘进机维修(三一重型装备有限公司自动化研究所内部讲义) 掘进机维修(三一重型装备有限公司自动化研究所内部讲义)掘进机电控系统故障及处理方法故障现象故障原因故障处理方法故障备注分类电压表无显示 1、上级配电开关没将配电开关分断闭合后再重新闭合2、上级配电系统无检查上级配电系电压输出统是否有故障3、隔离开关没闭合将隔离开关分断后再重新闭合4、隔离开关损坏更换隔离开关5、控制变压器输入更换熔断器熔断器损坏6、控制变压器损坏更换变压器7、电压表损坏更换8、电压表接线错误重新接线电压表显示错1. 电压表接线错误重新接线误 2、输入电源有误检查电源3、控制变压器接线重新接线错误4、控制变压器损坏更换5、电压表量程接入重新接线有误显示屏无显示 1、电压表无显示按上述方法处理2、显示器接线错误重新接线3、开关电源损坏更换4、开关电源输出短检查接线路5、显示屏损坏更换显示屏显示错1、显示器接线错误重新接线误 2、综合转换板损坏更换3、开关量采集板损更换坏4、连接器损坏更换油泵电机过流 1、油泵电机接线错重新接线误2、接触器主触头短重新接线路3、电流传感器损坏更换4、油泵电机堵转机械处理油泵电机断相 1、电机缺相运行检查电机接线2、电机损坏检查电机3、隔离开关损坏更换油泵电机1.21、负载过重机械处理倍过载 2、电流传感器损坏更换油泵电机1.51、负载过重机械处理倍过载 2、电流传感器损坏更换油泵电机漏电1、线路绝缘损坏检查线路闭锁油泵电机超温 1、电机接线有问题检查线路2、电机水箱没水检查水箱切割高速过流 1、切割高速电机接重新接线线错误2、电流传感器损坏更换3、高速电机堵转机械处理4、接触器主触头短检查线路路切割高速断相 1、电机缺相运行检查电机接线2、电机损坏检查电机3、隔离开关损坏更换高速1.2倍过1、负载过重机械处理载 2、电流传感器损坏更换高速1.5倍过1、负载过重机械处理载 2、电流传感器损坏更换切割高速电机1、线路绝缘损坏检查线路漏电闭锁切割高速电机1、电机接线有问题检查线路超温2、电机水箱没水检查水箱切割急停被锁 1、人为按下机械处理2、急停按钮损坏更换切割低速过流 1、切割低速电机接重新接线线错误2、电流传感器损坏更换3、低速电机堵转机械处理4、接触器主触头短检查线路路切割低速断相 1、电机缺相运行检查电机接线2、电机损坏检查电机3、隔离开关损坏更换低速1.2倍过1、负载过重机械处理载 2、电流传感器损坏更换低速1.5倍过1、负载过重机械处理载 2、电流传感器损坏更换切割低速电机1、线路绝缘损坏检查线路漏电闭锁切割低速电机1、电机接线有问题检查线路超温2、电机水箱没水检查水箱切割急停被锁 1、人为按下机械处理2、急停按钮损坏更换二运电机过流 1、二运电机接线错重新接线误2、电流传感器损坏更换3、二运电机堵转机械处理4、接触器主触头短检查线路路二运电机断相 1、电机缺相运行检查电机接线2、电机损坏检查电机二运1.2倍过1、负载过重机械处理载 2、电流传感器损坏更换二运1.5倍过1、负载过重机械处理载 2、电流传感器损坏更换二运电机漏电1、线路绝缘破损检查线路闭锁二运电机超温 1、电机接线有问题检查线路2、电机水箱没水检查水箱锚杆电机过流 1、锚杆电机接线错重新接线误2、电流传感器损坏更换3、锚杆电机堵转机械处理4、接触器主触头短检查线路路锚杆电机断相 1、电机缺相运行检查电机接线2、电机损坏检查电机锚杆1.2倍过1、负载过重机械处理载 2、电流传感器损坏更换锚杆1.5倍过1、负载过重机械处理载 2、电流传感器损坏更换锚杆电机漏电线路绝缘破损检查线路闭锁锚杆电机超温 1、电机接线有问题检查线路2、电机水箱没水检查水箱电压过高 1、电压传感器损坏更换2、电源电压过高检查电源电压过低 1、电压传感器损坏更换2、电源电压过低检查电源3、供电变压器容量更换变压器小瓦斯报警 1、瓦斯浓度过高总急停1被锁1、人为按下机械处理住 2、急停按钮损坏更换截割急停被锁1、人为按下机械处理住 2、急停按钮损坏更换操作开关错误 1、油泵开关不在正检查开关常位置2、高速截割开关不检查开关在正常位置3、低速截割开关不检查开关在正常位置4、二运开关不在正检查开关常位置5、锚杆开关不在正检查开关常位置。

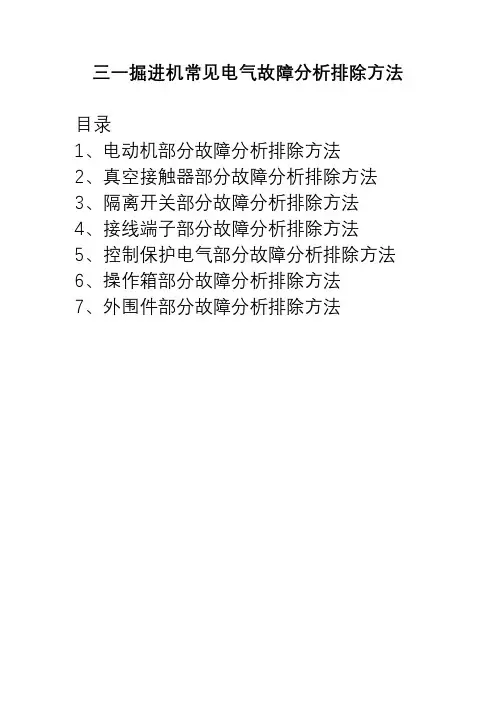

三一掘进机常见电气故障分析排除方法目录1、电动机部分故障分析排除方法2、真空接触器部分故障分析排除方法3、隔离开关部分故障分析排除方法4、接线端子部分故障分析排除方法5、控制保护电气部分故障分析排除方法6、操作箱部分故障分析排除方法7、外围件部分故障分析排除方法1、电机部分序号 故障现象 故障原因 判别方法 处理方法1 油泵电动机过流 1、电机接线有短路用万用表检查电机外部接线重新接线2、电机堵转观察是电机轴卡死还是吸油管堵塞更换电机或清理吸油管3、电机内部有短路用万用表检查电机绕组电阻更换电机4、电流传感器损坏观察显示屏油泵电机三相电流表更换电流传感器2 油泵电机过载1、油泵电机1.2倍或1.5倍过载检查液压油黏度是否过高或联轴器是否过紧换油或机械处理2、电流传感器损坏观察显示屏油泵电机三相电流表更换电流传感器3油泵电机断相 1、系统电源缺相检查电机动力线是否有断线或接头松动现象。

换线或重新接线2、隔离开关中某相接触不好用万用表检查隔离开关触点通断情况更换隔离开关3、真空接触器中某一路接触不好用万用表检查真空接触器触点通断情况更换真空接触器4、电流传感器与控制器之间连线有断路的地方用万用表检查两者之间的连线换线或重新接线5、电流传感器损坏观察显示屏油泵电机三相电流表更换电流传感器6、电机内部有断相的地方用万用表检查电机绕组电阻更换油泵电机4油泵电机漏电闭锁 1、电机外部线路或内部绕组绝缘损坏造成电机绕组对地电阻减小用万用表测量电机绕组对地电阻更换外部线路或电机2、控制箱内部漏电闭锁检测回路对地有短路的地方用万用表测量漏电闭锁回路对地电阻排除短路故障3、控制箱内部接漏电闭锁检测回路的电阻断路用万用表测量该电阻及其连线更换电阻或重新接线4、控制箱内部接漏电闭锁检测回路电阻的24V断路用万用表测量该电阻的24V电源连线重新接线5、漏电保护模块损坏排除上述故障后即可确认漏电保护模块已经损坏更换漏电保护模块5 油泵电机超温 1、电机接线有问题检查电机接线是否正确重新接线2、冷却水管堵塞或供水阀门未打开检查水管或进水阀门机械检修6截割低速电机过流 1、电机接线有短路用万用表检查电机外部接线重新接线2、电机堵转观察是电机轴卡死还是截割负载太大更换电机或减小截割量3、电机内部有短路用万用表检查电机绕组电阻更换电机4、电流传感器损坏观察显示屏截割高速电机三相电流表更换电流传感器7截割低速电机过载 1、截割低速电机1.2倍或1.5倍过载检查机械故障或截割量是否过大机械处理，或减小截割量2、电流传感器损坏观察显示屏截割低速电机三相电流表更换电流传感器8截割低速电机断相 1、系统电源缺相检查电机动力线是否有断线或接头松动现象。

三一挖掘机常见故障分析与维修三一挖掘机的性能相对来说比较稳定, 质量可靠, 目前广泛用于工程建设领域。

然而挖掘机配件在使用过程中难免会出现各种故障, 影响工程进度。

本文介绍了三一挖掘机系列常见的几个故障, 并给出了具体的排除方法。

自改革开放以来, 国家对基础设施建设的投入越来越大, 其中包括三峡工程和青藏铁路这些世界级工程。

大型工程的建设离不开先进的生产设备, 挖掘机就是其中之一。

挖掘机如今成为施工企业提高生产效率和工程质量必备的生产工具, 其使用状况能直接影响工程进度。

因此如何维护好现有的挖掘机设备、如何快速的排除机械使用过程中出现的故障对施工企业来说有着重要的意义。

本文结合笔者多年的经验, 详细讨论了三一系列挖掘机的几个常见故障,并给出解决办法, 希望能对广大技术人员有所裨益。

1 行走故障分析行走故障是三一挖掘机的常见故障之一, 挖掘机经常会出现行走跑偏的现象, 影响施工进度, 有时候还会带来严重的安全隐患。

下面列出造成行走故障的几个主要原因, 并给出解决办法。

( 1) 机器偏转一侧的行走比例阀的输出压力过低行走比例阀是根据操作手柄控制行程的长短来控制输出相应的油压, 使主控制阀有相应的移动量, 从而控制工作装置的速度。

滤油器的滤芯如果未能按时更换, 则可能会导致滤芯堵塞, 使滤油器旁通阀打开, 变脏的液压油在未过滤的情况下直接进入比例阀的回路, 导致阀内的滑阀被卡死, 控制油就无法经机器偏转一侧的回转比例阀流至回转主控制阀, 导致行走跑偏。

因此故障的检修办法是检查行走比例阀的压力。

故障的排除方法很简单, 就是清洗阀体及相关油路, 更换液压油及滤芯。

( 2) 传动系统的平衡阀的小孔被污物堵塞, 从而致使停车制动力不能解除挖掘机在行走时, 若压力油不能通过平衡阀上的小孔去推动平衡阀阀芯移动, 则压力油就不能通过平衡阀上的槽去解除停车制动力, 导致行走马达不能正常旋转, 造成挖掘机行走跑偏。

排除方法是清洗平衡阀, 拆装时须避免污物进入。

三一SY60挖掘机18种常见故障原因分析解决方法及维修注意事项有哪些1.发动机故障：-原因分析：燃油供应不足、燃油滤清器堵塞、点火系统故障等。

-解决方法：检查燃油供应系统、更换滤清器、检查点火系统等。

-维修注意事项：在维修过程中，需要保证发动机处于停机状态，避免触电或其他危险。

2.液压系统故障：-原因分析：液压油温过高、液压泵损坏、液压管路漏油等。

-解决方法：检查液压油冷却系统、更换液压泵、检查液压管路等。

-维修注意事项：在维修液压系统时，需注意液压油的压力和温度，避免烫伤或漏油造成污染。

3.电气系统故障：-原因分析：电线短路、电瓶电量不足、电机故障等。

-解决方法：检查电线连接情况、充电电路、更换电机等。

-维修注意事项：在维修电气系统时，需断开电源，并使用绝缘工具来避免触电。

4.轮胎故障：-原因分析：轮胎气压不足、轮胎磨损不均等。

-解决方法：调整轮胎气压、更换磨损严重的轮胎。

-维修注意事项：在更换轮胎时，需使用专用工具来拆卸和安装轮胎，避免受伤。

5.挖斗故障：-原因分析：挖斗铲齿磨损、挖斗液压缸漏油等。

-解决方法：更换挖斗铲齿、修复液压缸。

-维修注意事项：在拆卸挖斗时，需使用支撑装置来保证安全，并注意避免液压缸突然松弛造成伤害。

6.驾驶室故障：-原因分析：驾驶室玻璃破损、座椅故障等。

-解决方法：更换破损的玻璃、维修或更换故障座椅。

维修注意事项：1.在维修挖掘机时，要确保操作者具备相关的维修知识和技能，以确保操作的安全和高效。

2.在进行维修前，需对挖掘机进行全面的检查和诊断，明确故障的原因，并制定相应的维修方案。

3.在维修过程中，要使用正确的工具和设备，并根据操作手册严格执行操作规程，避免误操作和事故发生。

4.在维修时，要定期检查液压油、润滑油等润滑材料的状态，确保其正常运转和充足供应。

5.维修完成后，需进行试车和调试工作，确保挖掘机的各项功能正常，避免故障的再次发生。

总结：三一SY60挖掘机的常见故障包括发动机故障、液压系统故障、电气系统故障、轮胎故障、挖斗故障和驾驶室故障等。

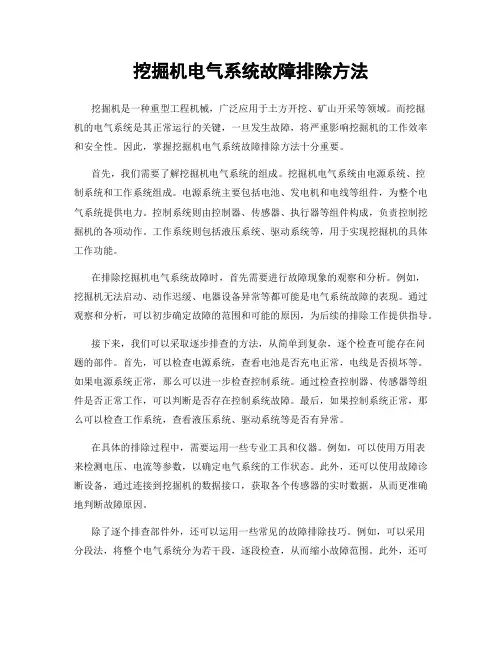

挖掘机电气系统故障排除方法挖掘机是一种重型工程机械，广泛应用于土方开挖、矿山开采等领域。

而挖掘机的电气系统是其正常运行的关键，一旦发生故障，将严重影响挖掘机的工作效率和安全性。

因此，掌握挖掘机电气系统故障排除方法十分重要。

首先，我们需要了解挖掘机电气系统的组成。

挖掘机电气系统由电源系统、控制系统和工作系统组成。

电源系统主要包括电池、发电机和电线等组件，为整个电气系统提供电力。

控制系统则由控制器、传感器、执行器等组件构成，负责控制挖掘机的各项动作。

工作系统则包括液压系统、驱动系统等，用于实现挖掘机的具体工作功能。

在排除挖掘机电气系统故障时，首先需要进行故障现象的观察和分析。

例如，挖掘机无法启动、动作迟缓、电器设备异常等都可能是电气系统故障的表现。

通过观察和分析，可以初步确定故障的范围和可能的原因，为后续的排除工作提供指导。

接下来，我们可以采取逐步排查的方法，从简单到复杂，逐个检查可能存在问题的部件。

首先，可以检查电源系统，查看电池是否充电正常，电线是否损坏等。

如果电源系统正常，那么可以进一步检查控制系统。

通过检查控制器、传感器等组件是否正常工作，可以判断是否存在控制系统故障。

最后，如果控制系统正常，那么可以检查工作系统，查看液压系统、驱动系统等是否有异常。

在具体的排除过程中，需要运用一些专业工具和仪器。

例如，可以使用万用表来检测电压、电流等参数，以确定电气系统的工作状态。

此外，还可以使用故障诊断设备，通过连接到挖掘机的数据接口，获取各个传感器的实时数据，从而更准确地判断故障原因。

除了逐个排查部件外，还可以运用一些常见的故障排除技巧。

例如，可以采用分段法，将整个电气系统分为若干段，逐段检查，从而缩小故障范围。

此外，还可以采用对比法，将正常工作的挖掘机和故障的挖掘机进行对比，找出差异，从而确定故障原因。

需要注意的是，在排除挖掘机电气系统故障时，应遵循一定的安全操作规范。

首先，需要确保挖掘机处于停止状态，并切断电源，以避免触电等危险。

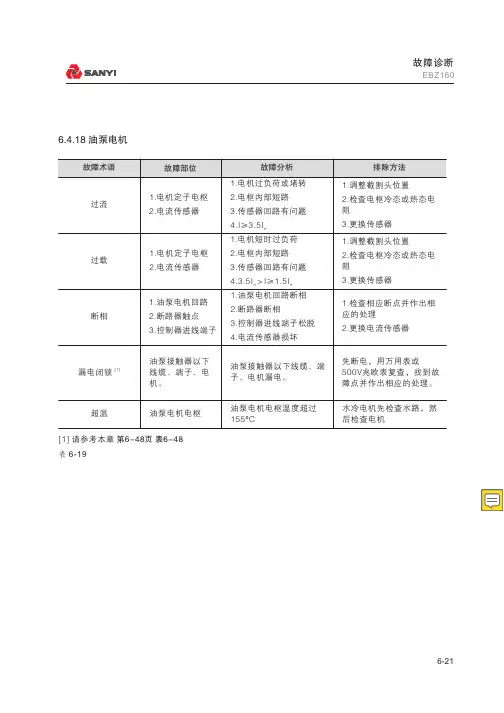

6.4.18 油泵电机
[1] 请参考本章 第6-48页 表6-48表 6-19
6.4.19 截割低速电机
[1] 请参考本章 第6-44页 表6-47表 6-20
6.4.20 截割高速电机
表 6-21
6.4.21 二运电机
表 6-22
6.4.22 锚杆电机
表 6-23
6.4.23 显示屏显示电压
[1] 请参考本章 第6-48页 表6-51表 6-24
6.4.24 真空接触器
[1] 请参考本章 第6-49页 表6-53表 6-25
6.4.25 断路器
表 6-26
6.4.26 接线端子部分
表 6-27
6.4.27 控制保护电气部分
[1] 请参考本章 第6-49页 表6-52
[2] 请参考本章 第6-50页 表6-54
[3] 请参考本章 第6-51页 表6-55
表 6-28
6.4.28 操作箱
[1] 请参考本章 第6-46页 表6-49，第6-47页 表6-50表 6-29
6.4.29 外围件
表 6-30
6.7 电气系统的故障诊断
6.7.1 设备突然停机显示截割电机过温
表 6-47
6.7.2 油泵电机漏电，无法启动
表 6-48图
6-9
6.7.3 显示屏无显示
表 6-49
6.7.4 显示屏突然变暗或不亮
表 6-50
6.7.5 电压过低
表 6-51
6.7.6 漏电保护模块损坏
表 6-52
6.7.7 漏电断路器跳闸
表 6-53
6.7.8 不能正常启动与停止表
6-54
6.7.9 电压传感器故障
表 6-55。

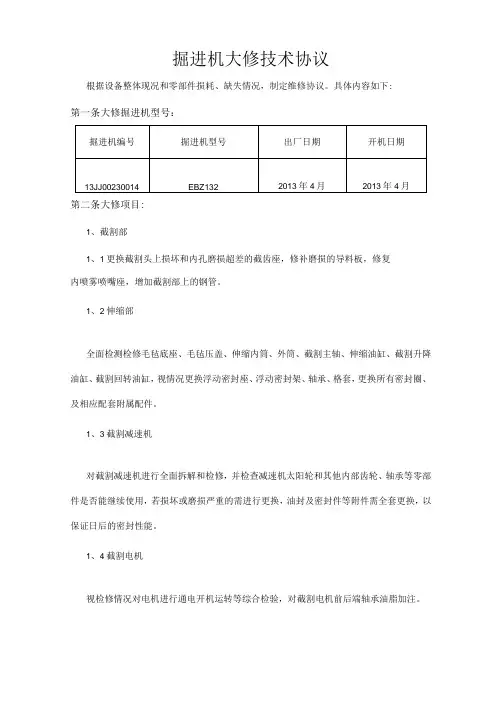

掘进机大修技术协议根据设备整体现况和零部件损耗、缺失情况，制定维修协议。

具体内容如下:第一条大修掘进机型号：第二条大修项目:1、截割部1、1更换截割头上损坏和内孔磨损超差的截齿座，修补磨损的导料板，修复内喷雾喷嘴座，增加截割部上的钢管。

1、2伸缩部全面检测检修毛毡底座、毛毡压盖、伸缩内筒、外筒、截割主轴、伸缩油缸、截割升降油缸、截割回转油缸，视情况更换浮动密封座、浮动密封架、轴承、格套，更换所有密封圈、及相应配套附属配件。

1、3截割减速机对截割减速机进行全面拆解和检修，并检查减速机太阳轮和其他内部齿轮、轴承等零部件是否能继续使用，若损坏或磨损严重的需进行更换，油封及密封件等附件需全套更换，以保证日后的密封性能。

1、4截割电机视检修情况对电机进行通电开机运转等综合检验，对截割电机前后端轴承油脂加注。

2、铲板部锁金、补修开裂及磨损部位，主铲板所有螺纹孔全部重新走箱或开天窗扩孔,系统维修I、I、11I号连接板、左右铲板升降油缸，最后对整个铲板部进行全面探伤检测后组装。

3、第一运输机3、1一运链条、刮板、连接环全部更换。

3、根据损坏程度判定更换驱动链轮，系统检修一运前后溜槽、托链器、涨紧装置、一运马达和驱动装置主体。

4、本体部本体部、回转台等全面探伤检测和检修，更换本体部螺栓、销轴和衬套等附件，检修回转轴承和恢复回转轴承润滑系统。

5、行走部系统检修驱动链轮、涨紧轮、支重轮、摩擦板和支撑板等部件，更换损坏和磨损严重的履带板及全部履带销轴与涨销。

全面拆解检修行走马达和行走减速机，损坏和磨损严重的部件进行更换。

行走架磨损的螺栓孔进行修复，最后对行走架进行全面探伤检测后组装。

6、后支撑部结构件分解、探伤检查，清洁除锈，镀金变形部位，系统检修后支承油缸，其他后支撑腿等部件视磨损情况进行相应维修或更换。

7、润滑系统更换设备整机销轴等部位的递进式分配器、注油嘴、油管和油路。

8、液压系统8、1更换全部高压胶管总成、管接头、压力表。

____________ 百度文库-让每个人平等地提升自我_______
电气系统故障诊断
故障诊断表中包含的信息 (1)
5.自动降速不工作 (7)
6.所有工作装置回转、行走都不能移动 (8)
7.二次升压开关不工作 (9)
8.触摸屏完全无显示 (10)
9.发动机冷却液温度计不能正确显示 (11)
10.燃油计不能正确显示 (12)
11.挡风玻璃雨刮器不工作 (13)
12. 9个液压开关的状态在触摸屏中不能正确显示 (14)
13.油门马达相位A和B内断路 (15)
油门马达相位A和B内短路 (16)
故障诊断表中包含的信息
★下列信息编辑和包含在“故障诊断表中包含的信息”中，要求您在充分领会后进行故障诊断。

相关原理图
1发动机不起动
2在操作时发动机熄火
3发动机转速不规则，或出现摆动
4发动机不熄火
5.自动降速不工作
6 .所有工作装置回转、行走都不能移动
7 .二次升压开关不工作
. 触摸屏完全无显示
9 .发动机冷却液温度计不能正确显示
10 .燃油计不能正确显示
11 .挡风玻璃雨刮器不工作
12.9个液压开关的状态在触摸屏中不能正确显示
13.油门马达相位A和B内断路
油门马达相位A和B内短路。
