自粘橡胶沥青防水卷材及卷材施工方案

屋面工程自粘橡胶防水卷材施工方案及工艺方法1、基层清理基层清理时必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清扫干净。

阴阳角等处更应仔细清理，若有油污、铁锈等，应以砂纸、钢丝刷、溶剂等予以清除干净。

2、基层干燥防水层施工，基层要干燥，简易测定方法是：将lm见方的防水卷材倒盖在基层表面上，静置3～4h后掀开检查，若覆盖处的基层表面与卷材上无水印，即可进行防水施工。

3、自粘橡胶防水卷材施工（1）涂刷基层处理剂（冷底子油）在已经处理好的基层上涂刷基层处理剂，用长柄滚刷将基层处理剂涂刷在基层表面，要涂刷均匀，不得漏刷或露底。

基层处理剂涂刷完毕，必须达到干燥程度（手摸不粘）方可施行热熔法施工，以避免失火。

（2）细部附加增强处理对于阴阳角、管道根部等部位应做增强处理。

方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，视尺寸、形状合适后，再将卷材的底面(有热熔胶的一面)，用手持汽油喷灯烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道密封材料的基层上，并压实铺牢。

（3）弹粗线在已处理好并干燥的基层表面，按照所选卷材的宽度留出搭接缝尺寸，将铺贴卷材的基准线位置线弹好，以便按此基准线进行卷材铺贴施工。

（4）热熔铺贴卷材采用“滚铺法”满粘，先铺粘大面、后粘接搭接缝，这种方法可以保证卷材铺贴质量。

①熔粘端部卷材将整卷卷材(勿打开)置于铺贴起始端，对准基层上已弹好的粉线，滚展卷材约1m，由一人站在卷材正面将这1m卷材拉起，另一人站在卷材拉起，另一人站在卷材底面(有热熔胶)手持液化汽火焰喷枪，慢旋开关、点燃火焰。

调呈蓝色，使火焰对准卷材与基面交接处同时加热卷材底面与基层面，待卷材底面胶呈熔融状即进行粘铺，不得过分加热或烧穿卷材。

再由一人以手持压辊对铺贴的卷材进行排气压实，不得有空鼓、皱折，这样铺到卷材端头剩下约30cm时，将卷材端头翻放在隔热板上，再行熔烤，最后将端部卷材铺牢压实。

②滚粘大面卷材起始端卷材粘牢后，持火焰喷枪的人应站在滚铺前方，对着待铺的整卷卷材，点燃喷枪使火焰对准卷材与基层面的夹角。

这两年我国建筑防水行业飞速发展，随着建筑防水领域逐步向工程建设领域扩展，带动了防水领域市场的增加。

而目前受到人们喜爱的防水卷材当属SBS自粘橡胶沥青防水卷材，这种卷材一经使用便收到人们可观的评价。

那么这种SBS自粘橡胶沥青防水卷材是如何施工的呢？要知道一种防水卷材如果想发挥良好的效果，其施工方法一定是要正确使用的，本文会为大家做分析，希望对您有帮助。

SBS自粘橡胶沥青防水卷材简述自粘橡胶沥青防水卷材（以下简称自粘防水卷材）是一种以SBS等合成橡胶、增粘剂及道路石油沥青等配制成的自粘橡胶沥青为基料，强韧的高密度聚乙烯膜或铝箔作为上表面材料，可剥离的涂硅隔离膜或涂硅隔离纸为下表面防粘隔离材料制成的防水材料。

它是一种具发展前景的新型防水材料，具有低温柔性、自愈性、及粘结性能好的特点，可常温施工、施工速度快、符合环保要求。

改性沥青耐根穿刺防水卷材是以长纤聚酯纤维毡，特殊复合铜胎基或铜箔胎基为卷材胎基，以添加进口化学阻根剂SBS改性沥青为涂盖材料，两面覆以聚乙烯膜，细砂或矿物粒料为隔离材料制成的改性沥青卷材。

SBS橡胶沥青防水卷材具有以下特征：♦既防根穿刺，又不影响植物正常生长；♦耐腐蚀，耐霉菌，耐候性好；♦优异的耐高低温性能，冷热地区均适用；♦具有防水和阻止植物根穿透双重功能，能够承受植物根须穿刺，长久保持防水功能；♦可形成高强度防水层，抵抗压力水能力强，并耐硌破，耐穿刺，耐撕裂，耐疲劳；♦抗拉强度高，改性沥青涂盖层厚度大，对基层收缩变形和开裂的适应能力强；♦热熔法施工，施工方便且热接缝可靠耐久。

SBS橡胶沥青防水卷材适用范围1、明挖法地铁、隧道、水池、水库、水渠等工程防水；2、不准动用明火的工程防水；3、不仅适用于辅助防水，也可用于两种不相容材料防水层交接处的粘结和密封。

SBS橡胶沥青防水卷材施工流程及要点1、基层要求：（1）防水基层平整牢固，不得有突出的尖角，凹坑和表面起砂现象，表面应清洁干燥，转角处应根据要求做半径为50mm的圆弧角。

双面自粘橡胶改性沥青聚酯胎防水卷材施工方案要点
防水卷材施工是建筑工程中至关重要的步骤之一，而双面自粘橡胶改性沥青聚酯胎防水卷材在防水领域中具有很高的应用价值。

本文将介绍双面自粘橡胶改性沥青聚酯胎防水卷材的施工方案要点，以确保施工质量和工程效果。

材料准备
在进行双面自粘橡胶改性沥青聚酯胎防水卷材施工前，首先要做好材料准备工作。

准备工作包括准备防水卷材、底层处理材料、附着剂等材料，确保所用材料质量优良，以确保施工质量。

底层处理
在进行双面自粘橡胶改性沥青聚酯胎防水卷材施工前，需要对基层进行适当的处理。

通常情况下，基层应平整、坚实、无积水等缺陷，需清理基层表面杂物和灰尘，确保基层表面光滑、清洁。

卷材铺设
在进行双面自粘橡胶改性沥青聚酯胎防水卷材的铺设时，需要注意以下几个要点：
1.处理卷材边缘：在铺设卷材时，要确保卷材边缘之间的重合处有足
够的重叠，通常重叠长度不少于50mm。

2.施工温度：在铺设卷材时，需要注意施工温度，通常要求施工温度
不低于5摄氏度。

3.卷材固定：在铺设卷材时，需使用适量的附着剂固定卷材，确保卷
材与基层之间有良好的粘结。

4.割缝处理：在卷材铺设完毕后，需要对卷材接缝处进行割裂处理，
确保接缝处紧密贴合。

后续工作
在双面自粘橡胶改性沥青聚酯胎防水卷材施工完毕后，还需进行后续工作，包括对施工质量进行检查验收，保护卷材免受外界损坏等工作，确保工程顺利完工。

总之，双面自粘橡胶改性沥青聚酯胎防水卷材的施工方案要点关乎工程质量和使用效果，施工人员在进行施工时需严格按照相关要求进行操作，做好每个施工步骤，以确保工程质量和防水效果。

二、自粘改性沥青防水卷材设计施工说明一、产品分类及主要特点（一）产品分类及组成自粘改性沥青防水卷材分自粘橡胶沥青防水卷材和自粘聚合物改性沥青聚酯胎防水卷材(统称自粘防水卷材)自粘橡胶沥青防水卷材是以SBS等弹性体、沥青为基材，以聚乙烯膜、铝箔为表面材料或无膜（双面自粘）、采用防粘隔离层的自粘防水卷材。

自粘聚合物改性沥青聚酯胎防水卷材以聚合物改性沥青为基料，采用聚酯毡为胎体的，粘贴面背面覆以防粘材料的增强自粘防水卷材。

自粘橡胶沥青防水卷材按表面材料分为聚乙烯膜（PE）、铝箔（AL）与无膜（N）三种自粘卷材；按使用功能分为外露防水工程（O）与非外露防水工程（I）两种使用状况。

自粘聚合物改性沥青聚酯胎防水卷材按物理力学性能分为Ⅰ型和Ⅱ型，按上表面材料分为聚乙烯膜（PE）、细砂（S）、铝箔（AL）三种。

（二）主要性能特点1. 无须胶粘材料或热熔粘结，完全自粘。

2. 具有粘结合力强、延伸性能好、高低温性能稳定的优点。

3. 能适应基层面的变形或开裂，自动填塞愈合较小的基层面裂缝及穿刺破损。

4. 依靠与基层的有效粘结，可将因卷材破损引起的渗漏限制在局部范围内，不会出现水在防水层下无限扩散的现象，避免防水层的整体失效。

5. 卷材与卷材粘结牢靠，保证卷材之间搭接严密可靠。

6. 施工简单方便，容易维修。

（三）适用范围适用于工业与民用建筑的屋面及地下室防水、防渗、防潮，也可用于治金、化工、水利等防水防渗工程。

（1）自粘橡胶沥青防水卷材聚乙烯膜为表面材料的自粘卷材适用于非外露的防水工程；铝箔为表面材料的自粘卷材适用于外露的防水工程；无膜双面自粘卷材适用于辅助防水工程。

（2）自粘聚合物改性沥青聚酯胎防水卷材聚乙烯膜面、细砂面自粘聚酯胎卷材可用于非外露防水工程，铅箱面自粘聚酯胎卷材不用于外露防水工程，1.5mm自粘聚酯胎卷材仅用于辅助防水。

二、产品主要技术指标表1 .自粘橡胶沥青防水卷材产品主要技术指标（JC840-1999）表2 自粘聚合物改性沥青聚酯胎防水卷材产品主要技术指标（JC898-2002）②聚乙烯膜面、细砂面卷材不要求人工加速气候老化性能。

二、自粘改性沥青防水卷材设计施工说明一、产品分类及主要特点（一）产品分类及组成自粘改性沥青防水卷材分自粘橡胶沥青防水卷材和自粘聚合物改性沥青聚酯胎防水卷材(统称自粘防水卷材)自粘橡胶沥青防水卷材是以SBS等弹性体、沥青为基材，以聚乙烯膜、铝箔为表面材料或无膜（双面自粘）、采用防粘隔离层的自粘防水卷材。

自粘聚合物改性沥青聚酯胎防水卷材以聚合物改性沥青为基料，采用聚酯毡为胎体的，粘贴面背面覆以防粘材料的增强自粘防水卷材。

自粘橡胶沥青防水卷材按表面材料分为聚乙烯膜（PE）、铝箔（AL）与无膜（N）三种自粘卷材；按使用功能分为外露防水工程（O）与非外露防水工程（I）两种使用状况。

自粘聚合物改性沥青聚酯胎防水卷材按物理力学性能分为Ⅰ型和Ⅱ型，按上表面材料分为聚乙烯膜（PE）、细砂（S）、铝箔（AL）三种。

（二）主要性能特点1. 无须胶粘材料或热熔粘结，完全自粘。

2. 具有粘结合力强、延伸性能好、高低温性能稳定的优点。

3. 能适应基层面的变形或开裂，自动填塞愈合较小的基层面裂缝及穿刺破损。

4. 依靠与基层的有效粘结，可将因卷材破损引起的渗漏限制在局部范围内，不会出现水在防水层下无限扩散的现象，避免防水层的整体失效。

5. 卷材与卷材粘结牢靠，保证卷材之间搭接严密可靠。

6. 施工简单方便，容易维修。

（三）适用范围适用于工业与民用建筑的屋面及地下室防水、防渗、防潮，也可用于治金、化工、水利等防水防渗工程。

（1）自粘橡胶沥青防水卷材聚乙烯膜为表面材料的自粘卷材适用于非外露的防水工程；铝箔为表面材料的自粘卷材适用于外露的防水工程；无膜双面自粘卷材适用于辅助防水工程。

（2）自粘聚合物改性沥青聚酯胎防水卷材聚乙烯膜面、细砂面自粘聚酯胎卷材可用于非外露防水工程，铅箱面自粘聚酯胎卷材不用于外露防水工程，1.5mm自粘聚酯胎卷材仅用于辅助防水。

二、产品主要技术指标表1 .自粘橡胶沥青防水卷材产品主要技术指标（JC840-1999）表面材料项目PE AL N（无膜）不透水性压力/MPa 0.2 0.2 0.1保持时间/min120，不透水30，不透水耐热度—80℃，加热2h，无气泡，无滑动—拉力/(N/5cm)≥130 100 —断裂伸长率/%≥450 200 450 柔度—20℃，ø20mm，3S，180。

沥青防水卷材施工方案沥青防水卷材施工方案是建筑工程中常用的防水措施之一，主要用于屋顶、地下室、立面等建筑部位的防水处理。

沥青防水卷材具有耐候性好、施工方便等优点，在工程实际中被广泛应用。

以下是沥青防水卷材的施工方案：1. 施工前准备在进行沥青防水卷材施工之前，首先要做好施工准备工作，包括清理施工部位、测量尺寸、准备沥青卷材和相关施工工具等。

2. 基层处理在施工之前，需要对基层进行处理，确保基层干燥、平整、清洁，并修补裂缝和缺陷，以保证沥青防水卷材的粘结牢固。

3. 沥青熔接沥青防水卷材的施工主要包括熔接和粘贴两种方式。

熔接是指将卷材表面的沥青通过加热熔化，使其与基层牢固粘结。

在进行熔接时，要注意控制温度和热风枪的使用，确保熔接的质量。

4. 粘贴固定除了熔接外，沥青防水卷材也可以通过涂布胶水的方式进行粘贴固定。

在粘贴过程中，要确保操作规范、均匀涂布，避免出现气泡和空鼓。

5. 搭接处理在施工中，沥青防水卷材的搭接处理至关重要，搭接部位应有足够的重叠，通常要求重叠30-50mm，并采用机械压实或滚压的方式固定，以确保搭接处不渗水。

6. 边角处理在施工中的边角处，要进行特殊处理，通常采用正角滚压、斜角割补等方式，确保边角处的防水效果。

7. 施工验收完成沥青防水卷材的施工后，进行施工验收非常重要，检查防水层的质量和工艺，确保完整性和良好的防水效果。

结语沥青防水卷材施工是一项细致、复杂的工程，需要施工人员严格按照相关标准和要求进行操作，确保施工质量，提高建筑物的防水性能，延长建筑物的使用寿命。

希望通过本文的介绍，能对沥青防水卷材施工方案有更深入的了解。

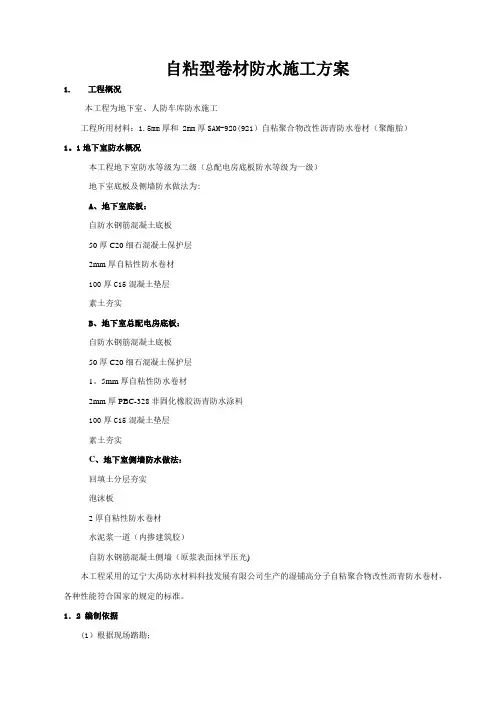

自粘型卷材防水施工方案1.工程概况本工程为地下室、人防车库防水施工工程所用材料：1.5mm厚和 2mm厚SAM-920(921）自粘聚合物改性沥青防水卷材（聚酯胎）1。

1地下室防水概况本工程地下室防水等级为二级（总配电房底板防水等级为一级）地下室底板及侧墙防水做法为:A、地下室底板：自防水钢筋混凝土底板50厚C20细石混凝土保护层2mm厚自粘性防水卷材100厚C15混凝土垫层素土夯实B、地下室总配电房底板：自防水钢筋混凝土底板50厚C20细石混凝土保护层1。

5mm厚自粘性防水卷材2mm厚PBC-328非固化橡胶沥青防水涂料100厚C15混凝土垫层素土夯实C、地下室侧墙防水做法：回填土分层夯实泡沫板2厚自粘性防水卷材水泥浆一道（内掺建筑胶）自防水钢筋混凝土侧墙（原浆表面抹平压光)本工程采用的辽宁大禹防水材料科技发展有限公司生产的湿铺高分子自粘聚合物改性沥青防水卷材，各种性能符合国家的规定的标准。

1．2 编制依据(1）根据现场踏勘；（2）编制依据:《地下工程防水技术规范》GB50108—2008《建筑防水构造一》13CJ40-1《地下建筑防水构造》10J301《屋面工程防水技术规范》GB50107—2001《屋面工程质量验收规范》GB50208—20082．施工准备2．1 技术准备熟悉与会审图纸，由项目负责人组织各专业班长及有关人员参加；由项目负责人组织技术、质量员及有关人员参加，编制和审定施工组织设计.组织现场施工人员熟悉和审查施工图纸及有关技术措施，编制有关实施方案，在施工审定的基础上，技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员做详细的技术交底，做到按设计施工图、规范和施工方案施工。

掌握工程的特点，明确施工中的重点、难点，学习本工程施工有关的规定、标准，并组织、安排对图纸进行预审、会审。

2．2 劳动力准备组成精干的施工队伍组织经常，并向施工班组进行安全、技施工组织设计及计划交底。

自粘橡胶沥青防水卷材施工工艺施工工艺流程施工准备—→基层处理-→涂刷配套基层处理剂—→细部附加层防水层施工—→弹基准线-→大面自粘卷材铺贴—→排气压实（钢辊滚压）—→搭接缝压实和边缘密封—→立面卷材收头固定和卷材密封膏封闭-→质检—→保护隔离层施工操作要点1、施工准备:包括主材辅材和系统配套材料；技术方案、作业条件和防水基层.施工机具:清理基层用铁锹、扫帚、吹灰器、手锤、钢凿;卷材铺贴用剪刀、卷尺、弹线盒、刮板、毛刷、压辊（滚筒）、手辊、开刀以及热熔喷灯、热风焊枪等。

2、基层处理：基层应坚实、平整并干燥、干净无起砂、灰尘和油污，凹凸不平和裂缝处应用聚合物砂浆补平,施工前应对基层检查和验收，符合要求后进行清理和清扫,必要时用吸尘器或高压吹尘机吹净。

3、涂刷基层处理剂：在铺贴卷材前，基层表面应涂刷锦高基层处理剂,涂刷应均匀并完全覆盖所有待粘贴卷材部位，不得漏涂和堆积，用量约为0。

20kg/m24 、细部节点附加防水层施工——基层处理剂干燥后及时按相关规范或设计要求对需做附加防水层的部位进行处理。

对卷材不易粘贴的细部宜用喷灯辅助.一般部位附加层卷材应满粘于基层,应力集中部位应根据规范空铺。

5、大面防水层自粘卷材铺贴a.水平面--基层处理剂干燥后，应及时弹线并铺贴卷材。

铺贴时先将起端固定后逐渐展开，展开的同时揭开隔离材料,铺设时由低向高。

b。

垂直立面——卷材与基层和卷材与卷材均采用满粘结法施工。

c。

卷材搭接和密封—-相邻卷材搭接缝应精心处理,气温偏低时应用喷灯轻烤辅助粘忒后,应用手辊自里向外排气压实，边缘用卷材密封膏进行封闭处理。

6、立面卷材收头、固定和密封-—立面卷材收头，应先用金属压条固定，然后用卷材密封膏进行封闭处理.7、保护隔离层施工——卷材铺贴完成并经检查合格后，应将防水层表面清扫干净，对防水层采取保护措施并根据设计要求进行防水保护层施工.卷材防水层与钢性保护之间设隔离层，隔离层材料可为低质沥青卷材，塑料膜、纸筋灰等.。

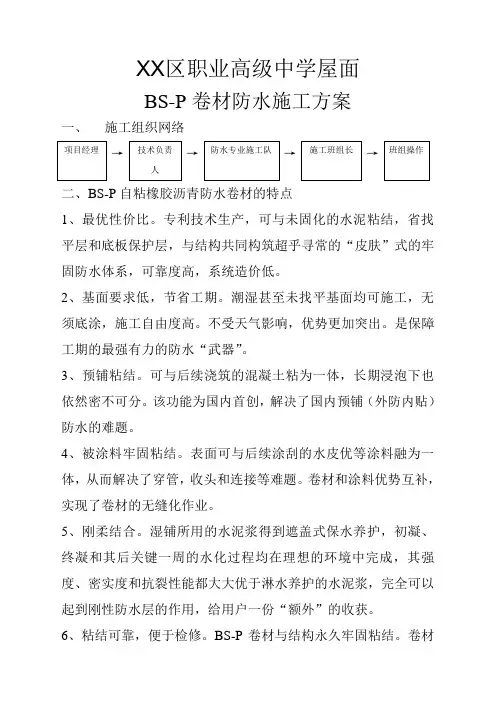

XX区职业高级中学屋面BS-P卷材防水施工方案一、施工组织网络→→→→二、BS-P自粘橡胶沥青防水卷材的特点1、最优性价比。

专利技术生产，可与未固化的水泥粘结，省找平层和底板保护层，与结构共同构筑超乎寻常的“皮肤”式的牢固防水体系，可靠度高，系统造价低。

2、基面要求低，节省工期。

潮湿甚至未找平基面均可施工，无须底涂，施工自由度高。

不受天气影响，优势更加突出。

是保障工期的最强有力的防水“武器”。

3、预铺粘结。

可与后续浇筑的混凝土粘为一体，长期浸泡下也依然密不可分。

该功能为国内首创，解决了国内预铺（外防内贴）防水的难题。

4、被涂料牢固粘结。

表面可与后续涂刮的水皮优等涂料融为一体，从而解决了穿管，收头和连接等难题。

卷材和涂料优势互补，实现了卷材的无缝化作业。

5、刚柔结合。

湿铺所用的水泥浆得到遮盖式保水养护，初凝、终凝和其后关键一周的水化过程均在理想的环境中完成，其强度、密实度和抗裂性能都大大优于淋水养护的水泥浆，完全可以起到刚性防水层的作用，给用户一份“额外”的收获。

6、粘结可靠，便于检修。

BS-P卷材与结构永久牢固粘结。

卷材出现任何局部破坏，水都会被限定在很小的范围内，不窜流，不渗漏。

退一步说，任何个别的渗漏点也会与破坏点一致，极易检修。

7、安全环保。

施工过程中省溶剂和燃料，避免了环境污染和消防隐患，节约了资源。

8、尺寸稳定。

断面上看，中间的优质胎体和率先涂敷的SBS沥青胶料避免卷材过度收缩，改善了卷材的尺寸稳定性。

这项专利技术是保证卷材得以成功运用的前提之一。

三、产品性能及技术指标四、施工要点1、施工工艺流程：基层处理—→节点加强处理—→铺贴卷材—→长、短边搭接粘结—→质量验收1) 基层处理：基层应平整、坚实，无明水，将基层突起物清除干净。

2) 节点部位、出屋面管子口，天沟落水口、天沟阴阳角部位，屋面边轮部位先进行自粘卷材加贴，然后再进行大面积施工。

3)铺贴卷材：按需要剪裁好自粘卷材，撕起保护隔离纸将卷材粘贴在基层上，用橡胶刮板或压辊将卷材下空气排光，并压实卷材。

施工方案目录一、编制依据 (1)二、工程概况 (1)三、施工组织设计 (1)四、施工流程及工艺 (5)五、质量保证措施 (8)六、成品保护措施 (10)七、工期控制措施 (11)八、施工安全管理措施 (12)九、现场防火防盗措施 (18)十、文明施工保证措施 (20)十一、消防保卫保证措施 (21)十二、施工现场维护措施 (22)一、编制依据1.施工现场条件和勘察资料；2.工程技术交底、设计图纸；3、《地下工程防水技术规范》（GB50108-2008）；4、《地下室防水工程质量验收规范》(GB50208-2011)；5、《建筑防水工程手册》、《新型建筑材料实用手册》；6、《建筑构造通用图集》；7、《建筑工程质量检验评定标准》（GBJ301-88）；二、工程概况1.材料选用：非固化橡胶沥青防水涂料、自粘防水卷材施工三、施工组织设计1、质量目标质量标准：确保工程质量“合格”。

2、工期目标争取计划工期内提前完工。

3、安全目标本工程现场定为“安全文明”施工工地。

4、施工任务划分及组织安排4.1本工程应合理组织施工，并做好相应的保护、防护、和环保措施，确保人员工作和生活环境的安全、有序和清洁。

4.2本工程根据工程情况和甲方具体要求安排工序。

5、施工人员组织安排5.1公司将选派优秀的人员组建项目经理部、组织过硬的施工队伍，以确保工程质量达到优良，争创优质安全文明工程。

5.2保证所有施工人员都能按有关操作规程、规范及有关工艺要求施工。

6、施工准备施工机具展示2、材料准备2.1 非固化橡胶沥青防水涂料非固化橡胶沥青防水涂料是一种以橡胶、沥青和助剂混合制成的，在应用状态下始终保持粘性膏状体的防水涂料。

该产品通过现场加热成流态，刮涂于基层形成粘结力强、具有蠕变和自愈功能的防水层。

它既能作为独立的防水层，也可与卷材形成复合防水层。

2.1.1 永不固化。

施工后始终保持粘性膏状，具有蠕变性，永不固化，能抵御基层变形。

2.1.2 持久粘结。

筑龙网WW W.ZH UL ON G.CO M自粘橡胶沥青防水卷材介绍及施工工艺(一)产品分类自粘防水卷材分为无胎型和有胎型二个品种。

无胎型——是以高掺量高分子聚合物和优质氧化沥青为基料的无胎体自粘防水卷材，卷材覆盖面采用高强聚乙烯膜或铝箔为表面材料，双面自粘卷材表面无膜，自粘面采用防粘隔离层。

无胎型自粘卷材执行行业标准JC 840－1999。

有胎型——是以高分子聚合物改性沥青为基料，采用聚酯毡为胎体，以聚乙烯膜或铝箔或彩砂为表面材料，底面采用防粘隔离层的自粘性防水卷材。

执行行业标准JC 898－2002。

(二)主要特点1、 防水性能好：自粘防水卷材是以高分子聚合物和优质氧化沥青为基料，同时表面采用具有防水性能的高强聚乙烯膜，能够有效地阻止水及潮气的渗透。

2、 粘接密封性好：特制的橡胶自粘层可保证卷材与基层、卷材与卷材、卷材与其他种类防水材料的粘接密封，形成的整体密闭防水层，克服了因涂刷胶粘剂不均匀而影响卷材铺贴质量的问题，可确保滴水不漏；且自粘卷材与基层全面牢固粘接，可有效防止串水现象。

3、 使用寿命长：具有很好的耐酸碱腐蚀性及其他化学介质侵蚀的性能，材料稳定性好，使用寿命长。

4、 施工简便：冷施工，无需加热，安全性好；无需使用粘结剂，自粘接性能好，卷材直接铺贴在基层上即可与基层粘结牢固，施工简便，工效提高，节约费用。

5、 具有抗穿刺自愈性和延展性：特制的橡胶自粘层具有蠕变性，即使在施工过程中卷材不慎被刺破，也可自行愈合；能适应基层的收缩变形和结构的微小沉降。

6、 符合环保要求：自粘防水卷材及其配套材料不含有毒、易燃溶剂，不需加热施工，不会对施工环境造成污染，施工符合环保要求。

（三）性能指标无胎自粘防水卷材性能指标 JC 840—1999 表1表 面 材 料项 目PE(聚乙烯) AL(铝箔) N(无膜)压力，MPa 0.2 0.2 0.1不透水性保持时间，min 120，不透水 30，不透水耐热度 — 80℃,加热2h,无气泡,无滑动 — 拉力，N/5cm ≥ 130 100 — 断裂延伸率，％ ≥ 450 200 450 柔度 －20℃，φ20mm，3s，180° 无裂纹 卷材与卷材 ≥剪切性能 N/mm 卷材与铝板 ≥ 2.0或粘合面外断裂 粘合面外断裂剥离性能，N/mm ≥ 1.5或粘合面外断裂 粘合面外断裂 抗穿孔性 不透水 外观 无裂纹、无气泡 拉力保持率％ ≥ 80人工候化处理 柔度 ——— －10℃,φ20mm，3s,180°无裂纹———筑龙网WW W.ZH UL ON G.CO M聚酯胎自粘防水卷材性能指标 JC 898—2002 表2型 号 Ⅰ Ⅱ 厚度，mm 1.5 2 3 2 3 可溶物含量,g/m2 800 1300 2100 1300 2100 压力，MPa ≥0.2 0.3 不透水性 保持时间，min ≥ 30 PE(聚乙烯)、S(细砂)70, 无滑动、流淌、滴落 耐热度℃AL(铝箔) 80，无滑动、流淌、滴落拉力，N/50mm ≥ 200 350 450 最大拉力时延伸率，％ ≥ 30低温柔度，℃ －２０ －３０卷材与卷材 剪切性能N/mm 卷材与铝板2.0或粘合面外断裂4.0或粘合面外断裂 剥离性能，N/mm ≥ 1.5或粘合面外断裂 抗穿孔性 不渗水 撕裂强度，N ≥ 125 200 250 水蒸汽透湿率a5.7×10－9１级外 观 无滑动、流淌、滴落拉力保持率,% ８０人工气候加速老化b低温柔度，℃ ＿＿－１０ －２０注：ａ．水蒸汽透湿率性能在用于地下工程时要求。

彩钢屋面防水修缮项目施工方案与报价######年##X月##X日1 / 9一、工程概况：本工程为屋面防水修缮项目,主要材料为4厚自粘聚合物改性沥青防水卷材.二、编制依据：1、国家和市现行相关规范、标准、规程等2、相关规范：GB50345-2012《屋面工程防水技术规范》；GB50207-2012《屋面工程质量验收规范》；DBJ01-93-2004《市屋面防水施工技术规程》3、GB23441-2009《自粘聚合物改性沥青防水卷材》国家标准三、施工准备：1、4mm厚自粘聚合物改性沥青防水卷材：具有产品合格证和使用方法.2、水泥：一般用P.O.425复合硅酸盐水泥,有出厂证明,复试报告.3、聚合物水泥粘结剂〔水泥胶浆〕、嵌缝用密封膏.4、水：用自来水.5、中砂：选用优质合格的中砂,有出厂证明.6、主要机具：胶皮刮板、压棍、搅拌器、铲刀、剪刀、裁刀、刷子、制胶容器、清扫工具、砂浆搅拌机、翻斗车、铁锹、灰桶、喷水壶、托线板、水平尺、小白线、大铲、瓦刀、工具袋等.防水施工人员必须认真熟悉施工场地,同土建技术人员做好技术交底工作,对各部位卷材的施工做到心中有数.2 / 9在铺贴卷材前,应会同有关施工技术人员,对基层进行复查,看是否符合防水卷材施工条件,达到要求方可进行防水卷材施工,确定铺贴方案.对班组要进行合理化分工,安全和工期要明确.铺贴的卷材,施工前必须经现场检验与见证取样环节,方可使用.7、作业条件：7.1施工前进行技术交底,经交底后施工人员才能进行施工.7.2铺贴防水层的基层表面,应将尘土、杂物彻底清除干净.7.3基层坡度应符合设计要求,表面应顺平,阴阳角处应做成圆弧形,基层表面必须干燥,含水率应不大于9%.7.4卷材与配套材料必须验收合格,规格、技术性能必须符合设计要求与标准的规定.存放易燃材料应避开火源.四、操作工艺：1、工艺流程：清理基面—→湿润基层—→搅拌并铺抹水泥浆—→铺贴卷材—→提浆、排气、晾放—→搭接边密封—→卷材收头、密封—→检查验收2、基层要求〔1〕基层表面已清理干净,并基本平整,无明显突出部位；〔2〕施工时基面不得有明水,如有积水部位,则需进行排水后才可施工；〔3〕各种预埋构、配件已安装完毕,固定牢固.3、施工方法3 / 9〔1〕清除基层表面的灰尘、杂物.〔2〕在基层上宜弹设基准线,以确定防水卷材铺贴位置.根据现场基层平整度情况,确定水泥浆铺抹厚度,厚度通常为3～5mm,在卷材铺贴范围内抹水泥浆〔范围不宜过大、边抹边铺〕；〔3〕揭掉防水卷材下表面的隔离膜,将防水卷材平铺在刚刚铺抹的水泥浆上；〔4〕第一幅卷材铺贴完毕后,再抹水泥浆,铺设第二幅卷材,以此类推；〔5〕用抹子或橡胶板赶压卷材上表面,提浆、排出卷材下表面的空气,使卷材与砂浆紧密贴〔6〕根据现场情况,可选择铺贴卷材时进行搭接或在水泥浆具有足够强度时再进行搭接.搭接时,将位于下层的卷材搭接部位的透明隔离膜揭起,将上层卷材平服粘贴在下层卷材上,卷材搭接宽度不小于8cm.〔7〕卷材铺贴完毕后,将卷材收头、管道包裹等部位可用密封膏密封.4、施工注意事项〔1〕施工防水层之前,须将各种管道与预埋件安装固定好,以避免在防水层施工好后,打洞凿孔,破坏防水层,留下渗漏隐患.〔2〕相邻两排卷材的短边接头应相互错开1/3幅宽以上,以免多层接头重叠而使得卷材粘贴不平服.4 / 9〔3〕滚铺卷材时水泥浆不要污染卷材边缘的自粘胶面,若有不慎污染要与时清理干净.〔4〕在侧墙上防水卷材铺贴时,宜在水泥浆表面失水前粘贴卷材, 施工中若铺抹好的水泥浆失水过快,可在表面重新用宽幅软刷子刷上适量清水使其表面恢复粘性和流动性.〔5〕施工完毕并通过验收后应保护五、主要部位施工方法1、天沟、檐沟雨水口、空调线管、天沟、墙体部位、管、线根部等重点渗水部位,铺贴一层附加层,宽度为300mm.或根据实际需要对重点易渗水部位铺贴附加层.本工程主要渗水重点部位是：1：彩板与墙体交接部.主要处理办法是；在墙体上开凿5cm×5cm见方的槽,槽底部压光,防水层粘贴在上面后,用参加胶粉的水泥砂浆填实.或者直接在墙体上用金属压条固定防水层〔如图1〕.2：钢柱与彩板交结部.是钢结构屋面渗水最难解决产部位.主要方法是在防水层的上方加焊金属挡水条或金属防水板,缓解来自钢柱上方水的冲力.上方卷材品部位要用缠绕方施工方法施工,使卷材不易脱落.2、彩钢平面2.1.在基层上弹出基准线,把卷材试铺定位.这样即省材料又整齐美观.卷材铺贴的长向与流水方向垂直,卷材与卷材的搭接缝要顺流水方向,不应成逆向.5 / 92.2先铺设排水比较集中的部位〔如排水、檐口、天沟等处〕按标高由低向高的顺序铺设.先铺设房檐部位,再向上铺贴.2.3在铺平面与立面相连的卷材,应先铺贴平面,压住附加层,然后由上向下铺贴,压住平面卷材.墙体卷材上方要用压条处理,上方口部位进行密封处理,材料用防晒涂料或密封膏.2.4大面铺贴卷材：对齐放正卷材与要施工的部位,可从卷材的一端卷起卷材.先从一端揭去隔离膜并粘贴住〔位置放正〕,然后一边揭去隔离膜一边用力挤压卷材,压实铺平,慢慢向前.尽量使卷材压实、平整.钉冒处不应太用力,粘贴住就行.以防钉子对材料顶伤.2.5 封边处理：施工完毕,对所有边缝进行一次封边处理,特别是迎水边缝,一定要涂刷封边材料.2.6 施工完毕,应严格检查整个防水层,清除所有屋面杂物,发现问题立即解决.3、水泥砂浆找平层1〕基层处理：基层必须牢固,无松动、起砂等缺陷；表面应平整光滑、均匀一致；必须将突出基层表面的异物、砂浆疙瘩等铲除,并将尘土杂物清除干净,最好用高压空气进行清理；基层应干燥、含水率宜小于9%,无明水；基层若高低不平或凹坑较大时,应用聚合物水泥粘结剂抹平；裂缝应用聚合物水泥粘结剂涂刷一遍.聚合物水泥粘结剂是由胶粉,水泥,水调制而成.2〕配制聚合物水泥粘结剂时先将水和胶粉加入容器内搅拌溶解, 再加入水泥搅拌至凝块、无沉淀即可使用.制成的聚合物水泥粘结剂6 / 9应在4小时内完成,并根据挥发情况随时补水调和.3〕细部节点处理：将调制好的聚合物水泥粘结剂搅拌均匀后用毛刷或刮子对基层节点周边、转角处进行涂刷,待干燥后,再用调制好的聚合物水泥粘结剂用涂刷或刮子将基层全部涂刷一遍.干燥后应保持表面清洁,如有污染变脏,应重新涂刷处理,干燥后与时铺粘卷材.阴阳角增设一层附加层,采用同质材料水泥胶浆满粘法施工一道,其宽度通常为500mm；搭接采用冷施工自粘法,搭接宽度50mm.梁底部位的搭接缝要避免长缝设置在梁底.梁底、独基、承台、阴阳角应增设一层附加层.4〕采用满粘铺贴防水卷材：水平面铺贴：先在基层弹出一条基准线,然后由低向高铺贴.展开卷材同时,揭开隔离纸,沿基准线铺贴,卷材搭接宽度≥100mm〔满贴〕,铺贴后应与时用橡胶压棍压实卷材.垂直面铺贴：垂直面由低向高铺贴,边展开边揭去隔离纸.搭接宽度同上,铺贴后用压棍压实.5〕收口处理：收头处要用自粘聚合物密封.收头部位如下：边梁砖胎膜顶100mm,孔桩周边,独基底面周边.6〕施工检查验收：检查全部自粘卷材有无撕裂、破损、气泡、卷边、开口.遇有缺陷,应在缺陷处切开,排放气泡,之后修补切开处并压实.7〕水泥砂浆保护层：验收合格后,卷材铺贴完成24小时内施工20厚1:2.5水泥砂浆保护层.8〕卷材的搭接与收头处理：7 / 9卷材接缝搭接宽度：长边接缝为100mm,短边为120mm.相邻短边接缝应错开1m以上,水平转角处〔墙面与墙面或地面的夹角〕接缝距转角大于0.3m,附加层接缝必须与防水层接缝错开0.3m以上.地下防水中接缝应置于距转角0.6m以上.采用盖条方式,盖条宽度为100mm. 卷材收头处理：卷材收头必须用自粘聚合物多遍密封.气温较低、凝冻天气施工时,搭接位置应采用酒精灯配合使用,以保证卷材搭接位置连接的牢固性.六、成品保护：1、已铺贴好的卷材防水层,应采取措施进行保护,严禁在防水层上进行施工作业和运输,并应与时做防水层的保护层.2、穿过屋面、墙面防水层处的管位,施工中与完工后不得损坏变位.3、屋面变形缝、水落口等处,施工中应进行临时塞绪和挡盖,以防落进材料等物,施工完后将临时堵塞、挡盖物清除,保证管、口内畅通.4、屋面施工时不得污染墙面、檐口侧面与其他已施工完的成品.七、应注意的质量安全问题：1、屋面不平整：找平层不平顺,造成积水,施工时应找好线,放好坡,找平层施工中应拉线检查.做到坡度符合要求,平整无积水.2、空鼓：铺贴卷材时基层不干燥,铺贴不认真,边角处易出现空鼓；铺贴卷材应掌握基层含水率,不符合要求不能铺贴卷材,同时铺贴时应平、实,压边紧密,粘结牢固.8 / 93、渗漏：多发生在细部位置.从卷材剪配、粘贴操作,应使卷材层紧贴到位,封严、压实,不得有翘边等现象.八、施工报价序号分项名称综合单价备注1 天沟、檐沟防水 100元/延米2 彩钢面防水 90元/平米水泥砂浆找平3 60元/平米层防水9 / 9。
