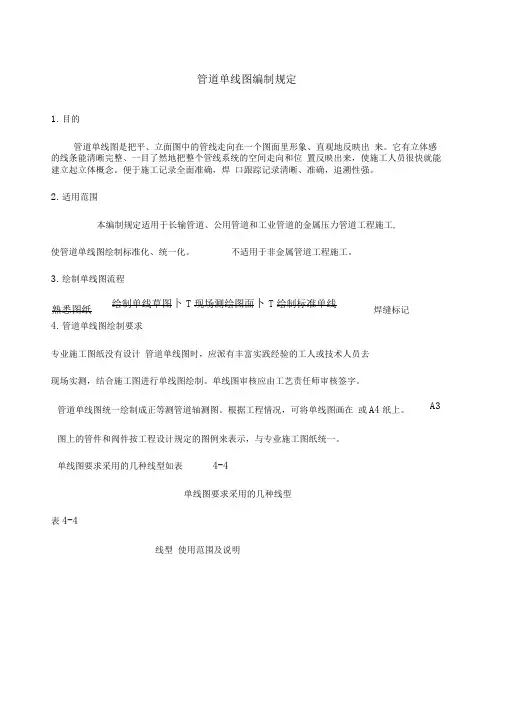

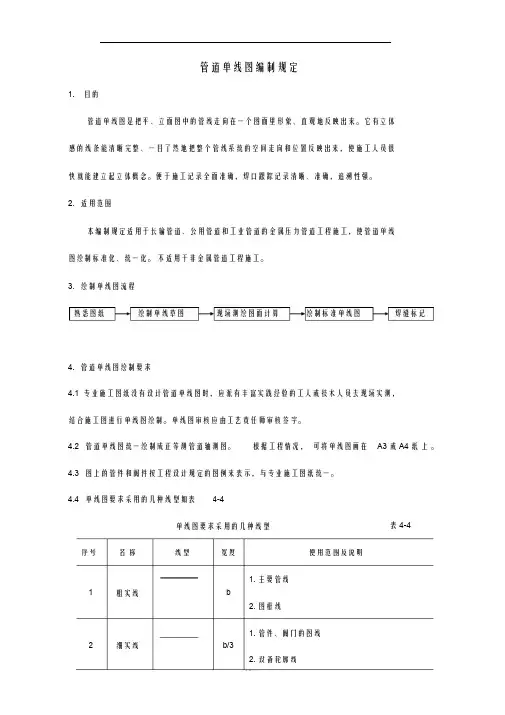

管道单线图编制规定1. 图型管道单线图采用正等轴测投影绘制。
2. 方位标的表示采用前后走向的管线取OX 轴方向，左右走向的管线与OY 轴方向一致，上下走向的管线与OZ 轴方向一致。

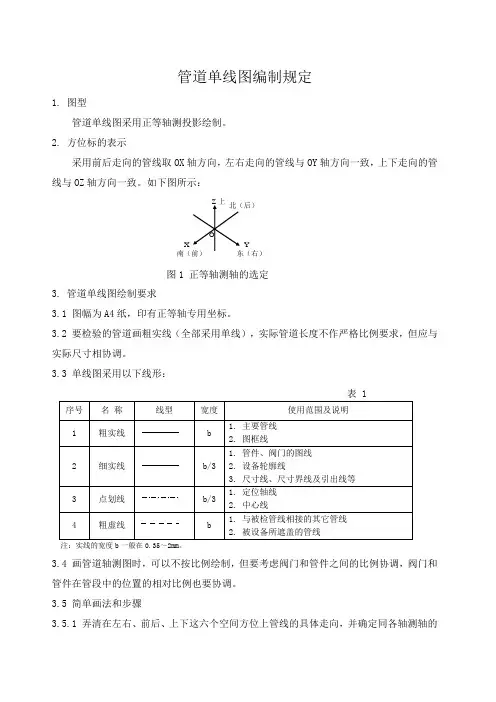

如下图所示：图1 正等轴测轴的选定3. 管道单线图绘制要求3.1 图幅为A4纸，印有正等轴专用坐标。
3.2 要检验的管道画粗实线（全部采用单线），实际管道长度不作严格比例要求，但应与实际尺寸相协调。
3.3 单线图采用以下线形：表 1注：实线的宽度b 一般在0.35～2mm 。
3.4 画管道轴测图时，可以不按比例绘制，但要考虑阀门和管件之间的比例协调，阀门和管件在管段中的位置的相对比例也要协调。
3.5 简单画法和步骤3.5.1 弄清在左右、前后、上下这六个空间方位上管线的具体走向，并确定同各轴测轴的X 南（前） Y东（右）O北（后）Z 上关系。
3.5.2 画图的次序一般是先画前面，再画后面；先画上面，再画下面，管道与设备连接应从设备的管接口处逐步朝外画出。
3.5.3 画轴测图中的设备时，一律用细实线，仅需画出设备上的管接口即可。
3.5.4管道的起止点为设备时，注明设备的编号（位号）；管道的起止点为另一管线号或续接同一根管道时，应用虚线画出一小段管道并注明该管道的管线号、管径、图号等；与该管道相连接的支管，如画在另一轴测图上，应用虚线画出一小段并注明该管道的管线号。
3.5.5表示出焊缝的位置，焊缝用圆点表示。
3.5.6 在水平走向的管段中法兰要垂直画，在垂直走向的管线中，法兰一般与邻近的水平走向的管段相平行。
用螺纹连接的阀门和管件在表示形式上亦同法兰连接的相同，阀门的手轮应与管线平行。
4 管道单线图标记要求4.1 单线图应画出管道上所有的管道元件（包括），图形符号见工艺管线安装施工图常用图例。
4.2 标记具体检测部位，如测厚、无损检测、硬度、金相等部位，并应编号。
4.3 无损检测部位应注明检测方法；4.4 单线图应编制、审核签字。
