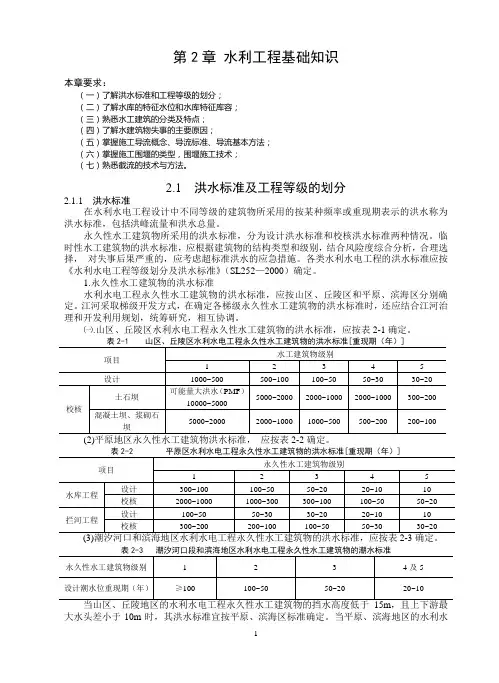

第2章水利工程基础知识本章要求:(一)了解洪水标准和工程等级的划分;(二)了解水库的特征水位和水库特征库容;(三)熟悉水工建筑的分类及特点;(四)了解水建筑物失事的主要原因;(五)掌握施工导流概念、导流标准、导流基本方法;(六)掌握施工围堰的类型,围堰施工技术;(七)熟悉截流的技术与方法。
2.1 洪水标准及工程等级的划分2.1.1 洪水标准在水利水电工程设计中不同等级的建筑物所采用的按某种频率或重现期表示的洪水称为洪水标准,包括洪峰流量和洪水总量。
永久性水工建筑物所采用的洪水标准,分为设计洪水标准和校核洪水标准两种情况。
临时性水工建筑物的洪水标准,应根据建筑物的结构类型和级别,结合风险度综合分析,合理选择,对失事后果严重的,应考虑超标准洪水的应急措施。
各类水利水电工程的洪水标准应按《水利水电工程等级划分及洪水标准》(SL252—2000)确定。
1.永久性水工建筑物的洪水标准水利水电工程永久性水工建筑物的洪水标准,应按山区、丘陵区和平原、滨海区分别确定。
江河采取梯级开发方式,在确定各梯级永久性水工建筑物的洪水标准时,还应结合江河治理和开发利用规划,统筹研究,相互协调。
㈠.山区、丘陵区水利水电工程永久性水工建筑物的洪水标准,应按表2-1确定。
表2-1 山区、丘陵区水利水电工程永久性水工建筑物的洪水标准[重现期(年)](2)平原地区永久性水工建筑物洪水标准,应按表2-2确定。
表2-2 平原区水利水电工程永久性水工建筑物的洪水标准[重现期(年)](3)潮汐河口和滨海地区水利水电工程永久性水工建筑物的洪水标准,应按表2-3确定。
表2-3 潮汐河口段和滨海地区水利水电工程永久性水工建筑物的潮水标准520~10 当山区、丘陵地区的水利水电工程永久性水工建筑物的挡水高度低于15m,且上下游最大水头差小于10m时,其洪水标准宜按平原、滨海区标准确定。
当平原、滨海地区的水利水 1电工程其永久性水工建筑物的挡水高度高于15m,且上下游最大水头差大于10m时,其洪水标准宜按山区、丘陵地区标准确定。
水利工程安全培训课件第一部分:水利工程安全概述
一、水利工程定义和特点
二、水利工程安全的重要性
三、水利工程安全法规和标准
第二部分:水利工程安全风险
一、自然灾害风险
二、工程结构风险
三、作业风险
四、运行管理风险
第三部分:水利工程安全设计
一、水利工程安全设计原则
二、工程结构安全设计
三、防洪安全设计
四、施工安全设计
第四部分:水利工程安全管理
一、安全管理原则和制度
二、作业人员安全培训
三、安全检查与隐患排查
四、应急救援与事故处理
第五部分:水利工程安全案例分析
一、典型水利工程事故案例介绍
二、事故原因分析
三、事故教训与预防措施
第六部分:总结与展望
一、总结水利工程安全要点
二、展望水利工程安全发展趋势
三、加强水利工程安全管理的建议和措施。

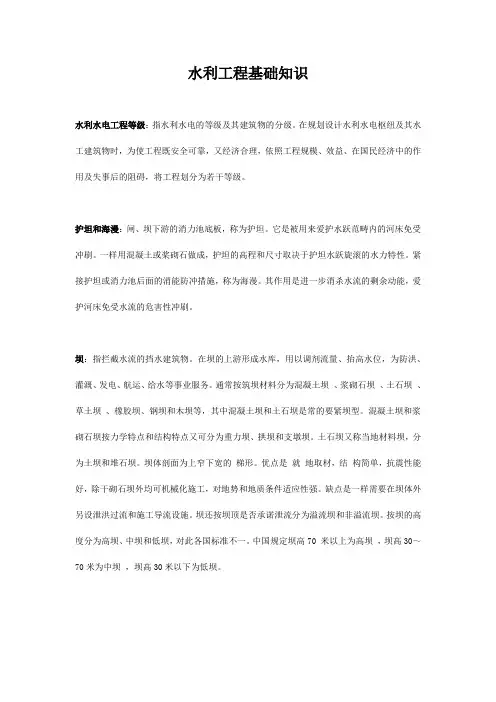

水利工程基础知识水利水电工程等级:指水利水电的等级及其建筑物的分级。
