[最新]压力容器设计类别、级别划分压力容器设计类别、级别的划分第一章总则第一条为了加强对压力容器压力管道设计单位的质量监督和安全监察，确保压力容器压力管道的设计质量，根据《锅炉压力容器安全监察暂行条例》及《压力管道安全管理与监察规定》的有关规定和国务院赋予国家质量监督检验检疫总局(以下简称国家质检总局)的职能，特制定本规则。

第二条从事压力容器压力管道设计的单位(以下简称设计单位)，必须具有相应级别的设计资格，取得《压力容器压力管道设计许可证》(以下简称《设计许可证》，见附一)。

第三条设计类别、级别的划分:一、压力容器设计类别、级别的划分:(一)A类:1、A1级系指超高压容器、高压容器(结构形式主要包括单层、无缝、锻焊、多层包扎、绕带、热套、绕板等);2、A2级系指第三类低、中压容器;3、A3级系指球形储罐;4、A4级系指非金属压力容器。

(二)C类:1、C1级系指铁路罐车;2、C2级系指汽车罐车或长管拖车;3、C3级系指罐式集装箱。

(三)D类:1、D1级系指第一类压力容器;2、D2级系指第二类低、中压容器。

(四)SAD类系指压力容器分析设计。

压力容器设计类别、级别、品种范围划分详见附二。

二、压力管道设计类别、级别的划分:(一)长输管道为GA类，级别划分为:1、符合下列条件之一的长输管道为GA1级:(1)输送有毒、可燃、易爆气体介质，设计压力P 〉1.6Mpa的管道;(2)输送有毒、可燃、易爆液体介质，输送距离(指产地、储存库、用户间的用于输送商品介质管道的直接距离)?200km且管道公称直径DN ?300 mm 的管道;(3)输送桨体介质，输送距离?50km且管道公称直径DN?150mm的管道;2、符合下列条件之一的长输管道为GA2级:(1)输送有毒、可燃、易爆气体介质，设计压力P?1.6Mpa的管道;(2)GA1(2)范围以外的管道;(3)GA1(3)范围以外的管道。

(二)公用管道为GB类，级别划分为:1、GB1:燃气管道;2、GB2:热力管道。

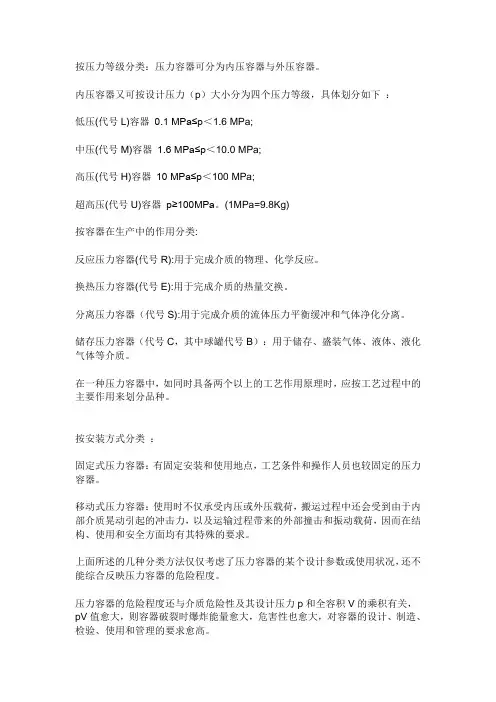

按压力等级分类：压力容器可分为内压容器与外压容器。

内压容器又可按设计压力（p）大小分为四个压力等级，具体划分如下：低压(代号L)容器0.1 MPa≤p＜1.6 MPa;中压(代号M)容器 1.6 MPa≤p＜10.0 MPa;高压(代号H)容器10 MPa≤p＜100 MPa;超高压(代号U)容器p≥100MPa。

(1MPa=9.8Kg)按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。

换热压力容器(代号E):用于完成介质的热量交换。

分离压力容器（代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。

储存压力容器（代号C，其中球罐代号B）：用于储存、盛装气体、液体、液化气体等介质。

在一种压力容器中，如同时具备两个以上的工艺作用原理时，应按工艺过程中的主要作用来划分品种。

按安装方式分类：固定式压力容器：有固定安装和使用地点，工艺条件和操作人员也较固定的压力容器。

移动式压力容器：使用时不仅承受内压或外压载荷，搬运过程中还会受到由于内部介质晃动引起的冲击力，以及运输过程带来的外部撞击和振动载荷，因而在结构、使用和安全方面均有其特殊的要求。

上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况，还不能综合反映压力容器的危险程度。

压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关，pV值愈大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。

按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小，又考虑介质危险性以及容器在生产过程中的作用的综合分类方法，以有利于安全技术监督和管理。

该方法将压力容器分为三类：1.第三类压力容器，具有下列情况之一的，为第三类压力容器：高压容器；中压容器（仅限毒性程度为极度和高度危害介质）；中压储存容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于10MPa·m3 ）；中压反应容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于0.5Pa·m3）；低压容器（仅限毒性程度为极度和高度危害介质，且乘积大于等于0.2MPa·m3 ）；高压、中压管壳式余热锅炉；中压搪玻璃压力容器；使用强度级别较高（指相应标准中抗拉强度规定值下限大于等于540MPa）的材料制造的压力容器；移动式压力容器，包括铁路罐车（介质为液化气体、低温液体）、罐式汽车[液化气体运输（半挂）车、低温液体运输（半挂）车、永久气体运输（半挂）车]和罐式集装箱（介质为液化气体、低温液体）等；球形储罐（容积大于等于50m3）；低温液体储存容器（容积大于5m3）。

压力容器类别及压力等级、品种的划分A1 压力容器类别划分A1. 1 介质分组压力容器的介质分为以下两组，包括气体、液化气体以及最高工作温度高于或者等于标准沸点的液体：（1）第一组介质，毒性程度为极度危害、高度危害的化学介质，易爆介质，液化气体。

（2）第二组介质，除第一组以外的介质。

A1. 2 介质危害性介质危害性指压力容器在生产过程中因事故致使介质与人体大量接触，发生爆炸或者因经常泄漏引起职业性慢性危害的严重程度，用介质毒性程度和爆炸危害程度表示。

A1. 2. 1 毒性程度综合考虑急性毒性、最高容许浓度和职业性慢性危害等因素，极度危害最高容许浓度小于0. 1mg/m3；高度危害最高容许浓度0. 1mg/m3~1. 0mg/m3；中度危害最高容许浓度1. 0mg/m3~10. 0mg/m3；轻度危害最高容许浓度大于或者等于10. 0mg/m3。

A1. 2. 2 易爆介质指气体或者液体的蒸汽、薄雾与空气混合形成的爆炸混合物，并且其爆炸下限小于10％，或者爆炸上限和爆炸下限的差值大于或者等于20％的介质。

A1. 2. 3 介质毒性危害程度和爆炸危险程度的确定按照HG 20660—2000《压力容器中化学介质毒性危害和爆炸危险程度分类》确定。

HG 20660没有规定的，由压力容器设计单位参照GB 5044—85《职业性接触毒物危害程度分级》的原则。

决定介质组别。

A1. 3 压力容器类别划分方法A1.3. 1 基本划分压力容器类别的划分应当根据介质特性，按照以下要求选择类别划分图，再根据设计压力9（单位MPa）和容积尸（单位L），标出坐标点，确定压力容器类别：（1）第一组介质。

压力容器类别的划分见图A—1；（2）第二组介质，压力容器类别的划分见图A-2。

A1. 3. 2 多腔压力容器类别划分多腔压力容器（如换热器的管程和壳程、夹套容器等）按照类别高的压力腔作为该容器的类别并且按照该类别进行使用管理。

但是应当按照每个压力腔各自的类别分别提出设计、制造技术要求。

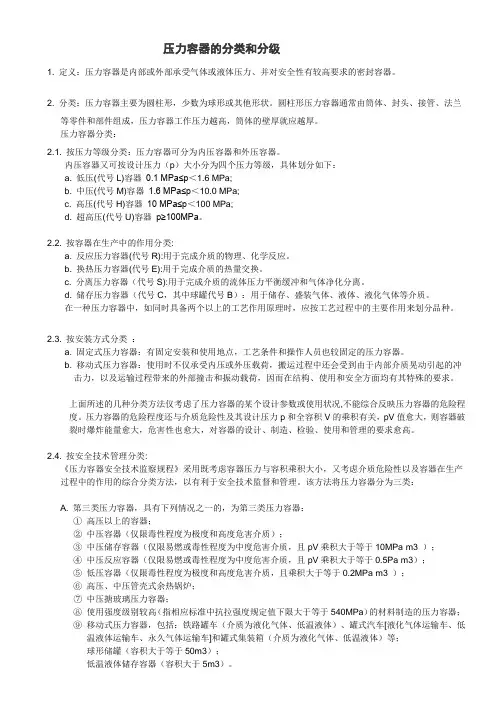

压力容器的分类和分级1. 定义：压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。

2. 分类：压力容器主要为圆柱形，少数为球形或其他形状。

圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成，压力容器工作压力越高，筒体的壁厚就应越厚。

压力容器分类：2.1. 按压力等级分类：压力容器可分为内压容器和外压容器。

内压容器又可按设计压力（p）大小分为四个压力等级，具体划分如下：a. 低压(代号L)容器0.1 MPa≤p＜1.6 MPa;b. 中压(代号M)容器1.6 MPa≤p＜10.0 MPa;c. 高压(代号H)容器10 MPa≤p＜100 MPa;d. 超高压(代号U)容器p≥100MPa。

2.2. 按容器在生产中的作用分类:a. 反应压力容器(代号R):用于完成介质的物理、化学反应。

b. 换热压力容器(代号E):用于完成介质的热量交换。

c. 分离压力容器（代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。

d. 储存压力容器（代号C，其中球罐代号B）：用于储存、盛装气体、液体、液化气体等介质。

在一种压力容器中，如同时具备两个以上的工艺作用原理时，应按工艺过程中的主要作用来划分品种。

2.3. 按安装方式分类：a. 固定式压力容器：有固定安装和使用地点，工艺条件和操作人员也较固定的压力容器。

b. 移动式压力容器：使用时不仅承受内压或外压载荷，搬运过程中还会受到由于内部介质晃动引起的冲击力，以及运输过程带来的外部撞击和振动载荷，因而在结构、使用和安全方面均有其特殊的要求。

上面所述的几种分类方法仅考虑了压力容器的某个设计参数或使用状况,不能综合反映压力容器的危险程度。

压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关，pV值愈大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。

2.4. 按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小，又考虑介质危险性以及容器在生产过程中的作用的综合分类方法，以有利于安全技术监督和管理。
