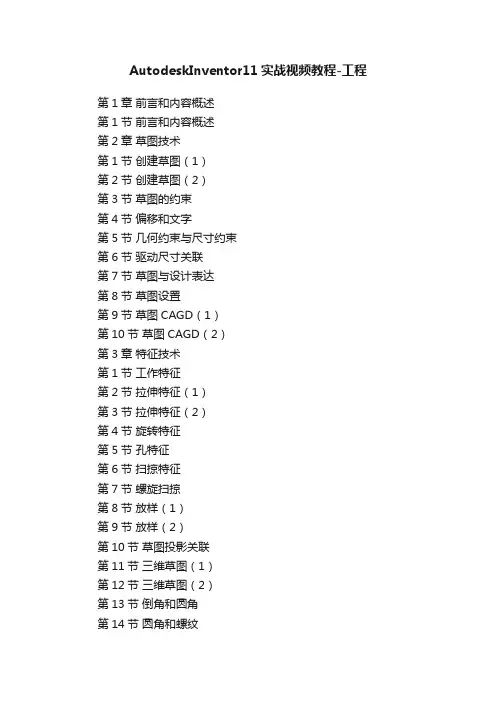

AutodeskInventor11实战视频教程-工程第1章前言和内容概述第1节前言和内容概述第2章草图技术第1节创建草图（1）第2节创建草图（2）第3节草图的约束第4节偏移和文字第5节几何约束与尺寸约束第6节驱动尺寸关联第7节草图与设计表达第8节草图设置第9节草图CAGD（1）第10节草图CAGD（2）第3章特征技术第1节工作特征第2节拉伸特征（1）第3节拉伸特征（2）第4节旋转特征第5节孔特征第6节扫掠特征第7节螺旋扫掠第8节放样（1）第9节放样（2）第10节草图投影关联第11节三维草图（1）第12节三维草图（2）第13节倒角和圆角第14节圆角和螺纹第15节阵列和镜像等第16节曲面（1）第17节曲面（2）第18节特征编辑第19节衍生（1）第20节衍生（2）第21节衍生（3）第22节非几何数据第23节设计数据定义与使用第24节 iMate和螺纹数据第25节记事本和夹点编辑第26节建模实例（斜孔）第27节建模实例（齿条）第28节建模实例（齿轮）第29节建模实例（重心和均布孔）第30节建模实例（CAGD）第4章装配技术第1节装配（1）第2节装配（2）第3节装配（3）第4节装配（4）第5节装配（5）第6节虚装配（1）第7节虚装配（2）第8节自适应（1）第9节自适应（2）第10节自适应（3）第11节自适应（4）第12节焊接装配（1）第13节焊接装配（2）第14节焊接和装配后处理第15节装配驱动第16节焊接合件与设计过程第17节装配衍生第18节装配镜像第19节 iMate（1）第20节 iMate（2）第21节 iMate（3）第22节 iMate（4）第23节表达视图（视图）第24节表达视图（位置）第25节表达视图（详细）第26节 BOM（零件类型）第27节 BOM（模型数据）第28节文件备份和打包第5章钣金设计第1节钣金（1）第2节钣金（2）第3节钣金展开第4节冲压工具第5节钣金关联设计第6节天圆地方第7节钣金小节第6章标准件库和iPart/iAssemblyv 第1节标准件库（1）第2节标准件库（2）第3节 iPart（1）第4节 iPart（2）第5节 iPart（3）第6节 iAssembly（1）第7节 iAssembly（2）第8节 iPart小节第7章工程图基础第1节工程图第2节基础视图第3节视图参数设置第4节剖视图和其他视图第5节局部剖第6节二维工程图参数化第7节尺寸标注第8节螺纹标注中心线第9节中心线和粗糙度第10节形位公差、引出序号和明细栏第8章剖切表达第1节剖切表达（1）第2节剖切表达（2）第3节剖切表达（3）第4节剖切表达（4）第5节剖切表达及其他第9章标注技术第1节标注（1）第2节标注（2）第3节标注（3）第4节标注（4）第5节标注（5）第6节标注（6）第7节标注（7）第8节标注（8）。

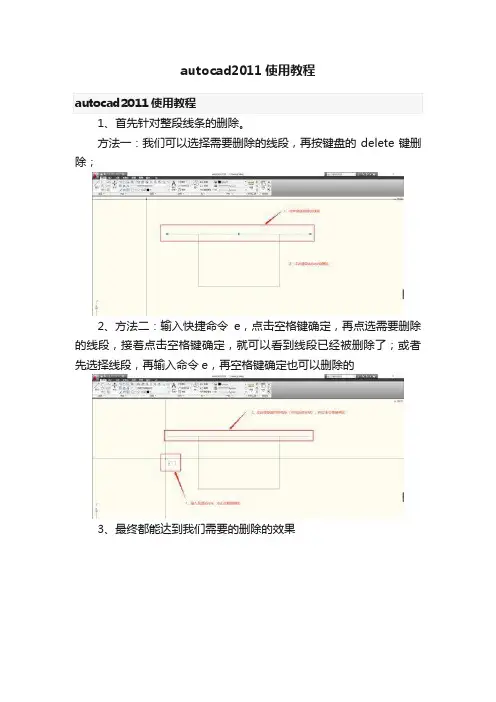

autocad2011使用教程
1、首先针对整段线条的删除。
方法一：我们可以选择需要删除的线段，再按键盘的delete键删除；
2、方法二：输入快捷命令e，点击空格键确定，再点选需要删除的线段，接着点击空格键确定，就可以看到线段已经被删除了；或者先选择线段，再输入命令e，再空格键确定也可以删除的
3、最终都能达到我们需要的删除的效果
4、针对线段一部分的删除，同样有两种方法
方法一：输入快捷命令tr，点击空格键确定，选择需要裁剪的位置，再点击空格键确定，再选择需要裁剪的线段
5、方法二：输入快捷命令tr，双击空格键，再选择线段需要删除的部分，软件默认是删除线段到最近的可裁剪的点
6、同样最终都能达到我们需要的删除部分的效果。
AutoCAD 2011视频教程板书学习AutoCAD2011视频教程网址：/?vipid=8323第一节：AutoCAD 2011简介与界面组成一、AutoCAD 2011简介CAD是由美国的Autodesk公司所研制开发的。
其全称为Computer Aided Design ，即计算机辅助设计。
主要的应用领域包括：机械设计、建筑设计、电路设计、桥梁设计、服装设计等。
二、AutoCAD 2011工作界面1、视图（面板）——三维建模——在二维模型空间中——显示ViewCube三、AutoCAD 2011界面组成1、常用工具栏2、面板区3、绘图区（工作区）4、命令行5、状态栏第二节：绝对直角坐标一、坐标的分类：绝对坐标和相对坐标（1）绝对直角坐标：其输入格式为：X,Y注：逗号要用英文状态下的逗号。
（2）直线（3）确定：回车或空格第三节：相对直角坐标（1）相对直角坐标：其输入格式为：@X,Y注：＠的含义是将刚才所画的点看成是坐标原点。
第四节：实例——相对直角坐标练习题1、基本操作：按住中键是平移，滚动中键是缩放。
2、视图（面板）——工具栏——AutoCAD——对象捕捉第五节：测量工具的使用1、长度2、半径3、角度第六节：相对极坐标一、相对极坐标（1）相对极坐标：其输入格式为：＠L<α注：L：表示长度α：表示角度角度的计算：以最近画的点水平向右画一条直线作为计算角度的起点，与你要画的线之间的夹角即为要输入的角度。
顺时针为负值，逆时针为正值。
第七节：矩形工具一、CAD中命令的方法1、工具面板：通过工具面板中按钮。
2、快捷键：直接在命令行中输入相对应的命令。
注：快捷键是提高作图速度的很有效的手段。
二、基本图形的绘制1、矩形（REC）第八节：圆1、圆（C）2、圆的绘制方法：（1）圆心、半径（2）圆心、直径（3）两点（4）三点（5）相切、相切、半径（6）相切、相切、相切第九节：圆弧1、重生成（re）:可以使圆弧和圆在视觉上变的更圆滑。
2、圆弧（A）注：在绘制圆孤时，起点到终点的顺序是按逆时针方向绘制的。
第十（一）节：正交与对象捕捉1、正交（F8）：是快速绘制水平或垂直线段的命令。
注：当正交打开时，所输入的值全部为正值，方向由鼠标方向所决定。
2、对象捕捉a、一次性捕捉：调用该命令后只能使用一次。
b、永久性捕捉（F3）：调用该命令后可以使用无数次。
第十二节：实例——对象捕捉1、测量距离（DI）2、在捕捉圆心点时一定要将鼠标放到圆弧上才能捕捉到。
第十三节：选择对象的方法1、单选：用鼠标直接点击要选择的对象。
2、包围式选择：光标单击后从左向右拉出一个选择框，凡是被选择框全部包围的对象才能被选中。
3、接触式选择：光标单击后从右向左拉出一个选择框，凡是被选择框接触到或包围的对象都能被选中4、取消选择:ESC键5、删除：Delete键第十四节：正多边形的绘制（POL）1、正多边形的绘制方法（1）内接：圆的内接正多边形。
（2）外切：圆的外切正多边形。
（3）E选项：如果知道正多边形的边长可以调用此方法，表示以边长来画正多边形。
注：A、正多边形是依赖于圆而存在的。
B、正多边形的边数范围在：3—1024。
第十五节：椭圆的绘制（EL）1、椭圆的绘制方法（1）圆心：先确定椭圆的圆心，再确定两个半轴长度。
（2）轴、端点：先确定一个全轴长度，再确定一个半轴长度。
第十六节：分解命令1、分解（X）：可以将一个整体分解成多个个体。
注：在没有特殊强调情况下，CAD中右键、空格、回车这几个键起着相同作用。
第十七节：偏移命令1、偏移（O）：既可以对线条平行拷贝，又可以对圆、矩形平行拷贝。
第十八节：修剪命令1、修剪（TR）：可以用一个图形作为剪刀将其它图形不需要的部分修剪掉。
注：（1）在调用修剪命令时，应先选择剪刀，后选被剪的物体。
（2）互为剪刀的应用（即将所有的物体都选中）。
第十九节：实例——坐便器平面图1、在CAD中圆或椭圆的四等分点叫象限点。
第二十节：实例——移动和复制命令1、ctrl+tab：可以在不同的文件间切换。
2、在CAD中，如果想重复调用上一次的命令，可以直接按空格键或回车键。
3、移动（M）：在绘图空间可以对图形对象进行任意移动。
（1）基点：表示移动时以哪一个点作为参照点。
一般都选择特殊点作为参照点。
4、复制（CP）：可以一次性复制一个或多个对象。
第二十一节：视图缩放1、缩放类型（Z）（1）实时缩放：滚动中键（2）范围缩放：计算机以最大方式显示所有图形。
第二十二节：实例——重叠的五角星第二十三节：旋转命令1、旋转（RO）：可以让选中的物体沿着任意点作任意角度旋转。
注：顺时针为负，逆时针为正。
参照角：哪一条边。
新角度：目标位置。
第二十四节：镜像命令1、镜像（MI）：可以用来生成一些对称的物体。
第二十五（六）节：实例——浴缸平面图1、shift+右键：表示调用一次性捕捉。
2、圆弧：起点、端点、方向第二十七节：点的绘制1、实用工具——点样式2、CAD中用点工具绘制出来的点叫节点。
第二十八节：定数等分和定距等分1、定数等分（DIV）：将指定的线段等分成几等分。
2、定距等分（ME）：将指定的线段安指定距离进行等分。
第二十九节：实例——定数等分第三十节：实例——加强练习11、夹点编辑：既可以移动对象，也可以改变线段的长度。
第三十一节：阵列命令1、阵列（AR）：也就是复制。
2、阵列类型：矩形阵列和环形阵列。
注：（1）行间距和列间距指的是对应点到对应点间的距离。
与我们日常生活中的行间距和列间距有所不同。
（2）环形阵列时的项目总数包括原物体。
第三十二节：“捕捉自”命令1、“捕捉自”的使用注：捕捉自表示距离某个点有多远的距离。
第三十三节：实例——捕捉自加强练习1、shift+右键：表示调用一次性捕捉。
第三十四（五）节：拉长命令1、拉长（LEN）：可以让物体沿着原轨迹方向变长或缩短的命令。
注：增量：延长某一确定长度。
百分数：以百分比方式计算延长或缩短的总长度。
全部：表示直线延长或缩短后的总长度。
动态：对象延长的长度由鼠标拖动的长度来确定。
第三十六节：延伸命令1、延伸（EX）：延伸可以让物体沿着原轨迹方向延伸到某个边界。
注：（1）先选择要延伸到的边界，然后再选择要延伸的对象。
（2）在延伸状态或在修剪状态两命令可以通过shift键相互调用。
第三十七（八）节：圆角命令1、圆角（F）：圆角是利用指定半径的圆弧光滑地连接两个对象。
这两个对象可以是：（1）直线和直线之间的连接（2）曲线和曲线之间的连接（3）直线和曲线之间的连接注：A、多个：表示调用一次命令可以用多次。
B、多段线：表示可以对整体的物体同时圆多个角。
C、在曲线和曲线间建立圆弧的时候，只能建立和两个曲线相外切的圆弧。
不能建立和两个同曲线相内切的圆弧。
第三十九节：倒角命令1、倒角（CHA）：倒角是使用一条斜线连接两个对象。
注：A、先点的边采用距离1的值，后点的边采用距离2的值。
B、多个：表示调用一次命令可以用多次。
C、多段线：表示可以对整体的物体同时倒多个角。
第四十节：图层11、图层的作用：一个图层就像一块透明的玻璃，利用图层可以很好地管理图形，一个图层就可以设置一种颜色，一种线型和线宽等属性。
2、图层特性（LA）：图层中图形的各种属性（如颜色、线型、线宽等）需要通过图层特性面板来调整。
（1）新建图层（2）图层名称的更改（3）图层颜色更改（4）当前图层的设置第四十一节：图层2（5）线型的设置（6）设置线宽第四十二节：实例——图层综合练习1第四十三节：实例——图层综合练习2第四十四节：实例——图层综合练习31、图案填充（H）注：（1）拾取点：默认情况只能选择闭合的区域。
（2）选择对象：可以选择闭合区域也可以用来选择不闭合的区域。
（3）填充类型：单色填充、图案填充、渐变填充。
第四十五节：图层3（7）图层的开/关（8）图层的冻结/解冻注：冻结不可以冻结当前层（9）图层的锁定/解锁（10）图层的删除注：在删除图层时，以下图层是不能被删除的：（1）0层（2）当前层（3）已有图形的图层。
3、关闭、冻结、锁定图层的特点：关闭图层：被关闭的图层上的图形不再显示在屏幕上，不能编辑，也不能被打印。
冻结图层：被冻结的图层上的图形不再显示在屏幕上，不能编辑，不能被打印输出。
但冻结图层可以减少系统重新生成图形的计算时间。
锁定图层：锁定的图层上的图形仍显示在屏幕上，不能被修改，但可以在被锁定的图层上绘制新图形、可以利用捕捉、也可以被打印。
第四十六节：多段线1、多段线（PL）：由多段直线或曲线所构成的一个整体。
2、特点：（1）、多段线既可以绘制直线也可以绘制曲线。
（2）、可以利用多段线直接设置所绘制线段的宽度。
（3）、只要是一次性绘制出来的图形都是一个整体。
正是因为这一特性使得多段线在不同的图形中得到广泛使用。
3、多段线的参数：（1）圆弧（A）：表示画圆弧。
（2）宽度（W）：设置线段的起始宽度和终点宽度。
（3）放弃（U）：放弃所画的上一条线段。
（4）直线（L）：切换为直线进行绘制。
第四十七节：编辑多段线1、特性面板（Ctrl+1）：用来显示和修改所选对象属性参数的面板。
全局宽度：用来设置多段线的宽度。
2、编辑多段线（PE）：可以将普通直线转换成多段线。
注：如果有多段直线要一起转换成多段线，可调用合并（J）命令进行加入。
3、要想将多段线转换成普通的直线，可通过分解（X）命令来实现。
第四十八（九）节：实例——一盘花（1）第二个点（S）：指定圆弧的第二个点。
（三点法画圆弧）第五十节：实例——多段线练习1、对象捕捉追踪：可以捕捉到某个点所在的水平方向或垂直方向。
2、前置:移至所有对象前面。
3、后置：移至所有对象后面。
4、置于对象之上：移至某对象前面。
5、置于对象之下：移至某对象后面。
第五十一节：绘图区域的设置1、在CAD中默认单位是毫米。
2、在CAD中，绘制任何图形时一般都按照实际尺寸（1：1）来绘制。
即图形是多大就绘制多大。
3、在CAD中，默认的绘图范围是A3纸的大小。
即420*297。
单位是毫米。
注：栅格显示：显示或隐藏绘图区域。
4、为了能绘制出比A3纸大的图形，可利用命令：Limits来设置绘图范围。
当用Limits命令设置完绘图区域后，一定要将所设置的绘图区域全部显示出来（Z空格A空格）,否则所设置的绘图区域是无效的。
在CAD中绘制区域可以设置无限大。
5、至于如何把庞大的图形打印在有限的图纸（一般是A3纸）上，将在以后打印出图的课程中详细说明。
第五十二（三）节：多线的绘制1、绘图——多线（ML）注：（1）所谓多线表示一次可以绘制多条线，一般在建筑图中用于绘制墙线。
（2）对正包括：上对正，无对正，下对正。
（3）比例：用来设置多线间的距离。
2、格式——多线样式注：（1）多线样式的新建（2）多线特性：设置多线起始位置是否封口。
