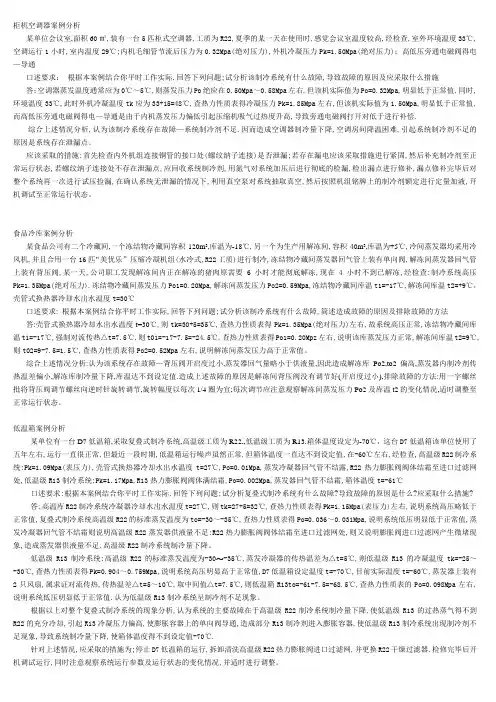

柜机空调器案例分析某单位会议室,面积60㎡,装有一台5匹柜式空调器,工质为R22,夏季的某一天在使用时,感觉会议室温度较高,经检查,室外环境温度33℃,空调运行1小时,室内温度29℃;内机毛细管节流后压力为0.32Mpa(绝对压力),外机冷凝压力Pk=1.50Mpa(绝对压力)；高低压旁通电磁阀得电—导通口述要求；根据本案例结合你平时工作实际,回答下列问题;试分析该制冷系统有什么故障,导致故障的原因及应采取什么措施答：空调器蒸发温度通常应为0℃～5℃,则蒸发压力Po绝应在0.50Mpa～0.58Mpa左右.但该机实际值为Po=0.32Mpa,明显低于正常值,同时,环境温度33℃,此时外机冷凝温度tk应为33+15=48℃,查热力性质表得冷凝压力Pk=1.85Mpa左右,但该机实际值为1.50Mpa,明显低于正常值,而高低压旁通电磁阀得电—导通是由于内机蒸发压力偏低引起压缩机吸气过热度升高,导致旁通电磁阀打开对低于进行补偿.综合上述情况分析,认为该制冷系统存在故障—系统制冷剂不足.因而造成空调器制冷量下降,空调房间降温困难,引起系统制冷剂不足的原因是系统存在泄漏点。
应该采取的措施:首先检查内外机组连接铜管的接口处(螺纹纳子连接)是否泄漏;若存在漏电应该采取措施进行紧固,然后补充制冷剂至正常运行状态,若螺纹纳子连接处不存在泄漏点,应回收系统制冷剂,用氮气对系统加压后进行彻底的检漏,检出漏点进行修补,漏点修补完毕后对整个系统再一次进行试压捡漏,在确认系统无泄漏的情况下,利用真空泵对系统抽取真空,然后按照机组铭牌上的制冷剂额定进行定量加液,开机调试至正常运行状态。
食品冷库案例分析某食品公司有二个冷藏间,一个冻结物冷藏间容积120m3,库温为-18℃,另一个为生产用解冻间,容积40m3,库温为+5℃,冷间蒸发器均采用冷风机,并且合用一台16匹“美优乐”压缩冷凝机组(水冷式,R22工质)进行制冷,冻结物冷藏间蒸发器回气管上装有单向阀,解冻间蒸发器回气管上装有背压阀,某一天,公司职工发现解冻间内正在解冻的猪肉原需要6小时才能彻底解冻,现在4小时不到已解冻,经检查:制冷系统高压Pk=1.35Mpa(绝对压力),冻结物冷藏间蒸发压力Po1=0.20Mpa,解冻间蒸发压力Po2=0.59Mpa,冻结物冷藏间库温t1=-17℃,解冻间库温t2=+9℃，壳管式换热器冷却水出水温度t=30℃口述要求:根据本案例结合你平时工作实际,回答下列问题;试分析该制冷系统有什么故障,简述造成故障的原因及排除故障的方法答:壳管式换热器冷却水出水温度t=30℃,则tk=30+5=35℃,查热力性质表得Pk=1.35Mpa(绝对压力)左右,故系统高压正常,冻结物冷藏间库温t1=-17℃,强制对流传热△t=7.5℃,则t01=-17-7.5=-24.5℃,查热力性质表得Po1=0.20Mpz左右,说明该库蒸发压力正常,解冻间库温t2=9℃,则t02=9-7.5=1.5℃,查热力性质表得Po2=0.52Mpa左右,说明解冻间蒸发压力高于正常值。

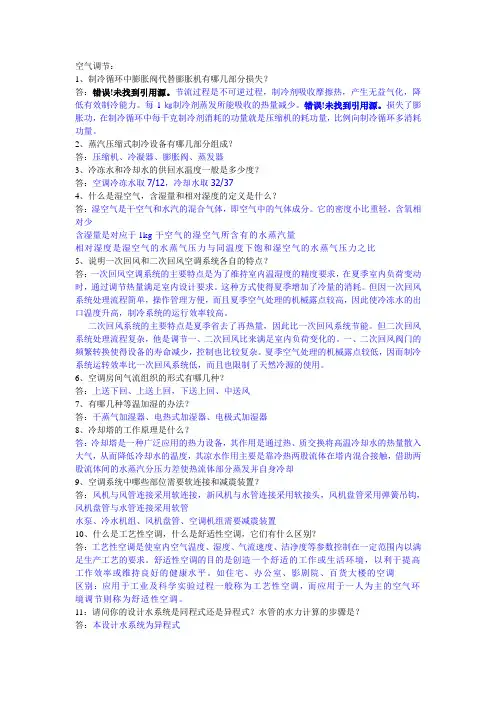

空气调节：1、制冷循环中膨胀阀代替膨胀机有哪几部分损失？答：错误！未找到引用源。
节流过程是不可逆过程，制冷剂吸收摩擦热，产生无益气化，降低有效制冷能力。
每1㎏制冷剂蒸发所能吸收的热量减少。
错误！未找到引用源。
损失了膨胀功，在制冷循环中每千克制冷剂消耗的功量就是压缩机的耗功量，比例向制冷循环多消耗功量。
2、蒸汽压缩式制冷设备有哪几部分组成？答：压缩机、冷凝器、膨胀阀、蒸发器3、冷冻水和冷却水的供回水温度一般是多少度？答：空调冷冻水取7/12，冷却水取32/374、什么是湿空气，含湿量和相对湿度的定义是什么？答：湿空气是干空气和水汽的混合气体，即空气中的气体成分。
它的密度小比重轻，含氧相对少含湿量是对应于1kg干空气的湿空气所含有的水蒸汽量相对湿度是湿空气的水蒸气压力与同温度下饱和湿空气的水蒸气压力之比5、说明一次回风和二次回风空调系统各自的特点？答：一次回风空调系统的主要特点是为了维持室内温湿度的精度要求，在夏季室内负荷变动时，通过调节热量满足室内设计要求。
这种方式使得夏季增加了冷量的消耗。
但因一次回风系统处理流程简单，操作管理方便，而且夏季空气处理的机械露点较高，因此使冷冻水的出口温度升高，制冷系统的运行效率较高。
二次回风系统的主要特点是夏季省去了再热量，因此比一次回风系统节能。
但二次回风系统处理流程复杂，他是调节一、二次回风比来满足室内负荷变化的。
一、二次回风阀门的频繁转换使得设备的寿命减少，控制也比较复杂。
夏季空气处理的机械露点较低，因而制冷系统运转效率比一次回风系统低，而且也限制了天然冷源的使用。
6、空调房间气流组织的形式有哪几种？答：上送下回、上送上回，下送上回、中送风7、有哪几种等温加湿的办法？答：干蒸气加湿器、电热式加湿器、电极式加湿器8、冷却塔的工作原理是什么？答：冷却塔是一种广泛应用的热力设备，其作用是通过热、质交换将高温冷却水的热量散入大气，从而降低冷却水的温度，其凉水作用主要是靠冷热两股流体在塔内混合接触，借助两股流体间的水蒸汽分压力差使热流体部分蒸发并自身冷却9、空调系统中哪些部位需要软连接和减震装置？答：风机与风管连接采用软连接，新风机与水管连接采用软接头，风机盘管采用弹簧吊钩，风机盘管与水管连接采用软管水泵、冷水机组、风机盘管、空调机组需要减震装置10、什么是工艺性空调，什么是舒适性空调，它们有什么区别？答：工艺性空调是使室内空气温度、湿度、气流速度、洁净度等参数控制在一定范围内以满足生产工艺的要求。
华中科技大学文华学院毕业设计（论文）热平衡计算、8号高压加热器设计学部 (系): 机电学部专业年级: 09级热能与动力工程指导教师：刘华堂职称：副教授2013 年 6月 27日目录中文摘要 (1)A b s t r a c t (1)1.前言 (3)1.1研究背景 (3)1.2本文主要内容 (3)1.3哈尔滨第三电厂600MW机组简介 (4)2. 回热系统简述及其热经济性................ (5)2.1给水回热系统简述 (5)2.2给水回热过程的热经济性 (5)2.3影响回热过程的热经济性因素 (5)3. 机组回热系统的热平衡计算................ (7)3.1计算的目的及理论基础 (7)3.2计算的方法及步骤 (8)3.3 根据已知条件进行热力计算 (8)4.高压加热器简介及课题介绍 (16)4.1高压加热器的作用 (16)4.2 高压加热器的结构特点 (17)5.高压加热器的热力设计 (18)5.1加热器传热计算的理论基础 (18)5.2加热器主要技术参数的选定及计算步骤 (18)5.3编写加热器传热计算程序 (22)结论 (22)致谢 (23)参考文献................................................2 4 附录一近似热力过程曲线 (25)附录二高压加热器剖面图 (26)附录三 600MW机组系统结构性示意图 (27)中文摘要给水回热系统是发电厂热力系统的核心，它对电厂的热经济性起着决定性的作用。
目前，火力发电厂普遍采用了回热抽汽来加热锅炉给水，提高吸热的平均温度，减少吸热的不可逆损失；同时还要尽可能的降低排汽参数，使蒸汽能够最大限度地在汽轮机中膨胀做功，减少冷源损失。
因而，理想循环的热效率也增加了，于是在朗肯循环基础上采用回热循环，提高了电厂的热经济性。
高压加热器是利用在汽轮机内已作过一部分功的蒸汽来加热给水，以减少排汽在凝汽器中的热损失，从而提高循环热效率。
