关于印发《酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要》的(精)

酚醛泡沫板应用于外墙外保温体系的研究综述[摘要]本文通过介绍酚醛泡沫的材料性能，引入酚醛板外墙外保温体系，并针对薄抹灰系统和饰面层粘贴面砖存在的面层开裂和面砖脱落问题采取相应的防治措施，最后提出容易产生热桥部位的保温构造做法。

[关键词] 酚醛泡沫；外墙外保温；保温构造1.酚醛树脂的发展概况酚醛树脂（PF）是世界上人工合成和工业化生产最早的一类热固性合成树脂，距今已达百年之久，由于原料容易获得，价格低廉，具有优良的综合性能，并且生产工艺十分简单，所以各国竞相发展和改良酚醛树脂的生产工艺和材料性能。

自上个世纪中期以来，酚醛泡沫作为一种新型保温材料一直受到欧美发达国家的重视，1940德国科学家首先将酚醛泡沫应用于飞机上作为保温隔热层，70年代这种保温材料从最初仅仅应用于航空航天和国防领域逐渐发展到作为车站、医院、公寓、酒店的外墙保温主体材料。

国内从上个世纪90年代才开始研究和发展酚醛泡沫材料，由于酚醛树脂结构上缺乏柔性基团，在研究初期阶段生产的酚醛泡沫具有易掉渣、粉化、开口率较高、脆性大、残存甲醛味大等缺点。

近年来，随着工业化生产水平以及对建筑防火等级和节能要求逐渐提高，酚醛泡沫在建筑行业受到越来越高的重视，广泛应用于各类公共建筑和住宅建筑的外墙外保温体系中。

2.酚醛泡沫板的材料组成和生产工艺酚醛泡沫（PF）是由酚醛树脂、表面活性剂、发泡剂、阻燃剂、抑烟剂、改性填充剂、酸类硬化剂经过混合、快速搅拌、浇铸、加热发泡，在60-70℃条件下经过一段时间熟化得到的闭孔型硬质泡沫塑料体。

酚醛泡沫板材的生产工艺分为：（1）连续层压发泡生产法:将原料定量输送到浇注发泡机，原料在发泡机内高速混合后，浇注出的发泡料连续注入配有自动传送滚动装置的模板内，经加压固化后，板材从模内脱出，并根据需要的规格和尺寸进行切割。

（2）间接发泡生产法：将原料准确定量后，分别注入层压机内的多个模具中，等待一段时间后，模具内的发泡混合料固化成所需规格的保温板，取出后再注入生产下一批。

关于印发《酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要》的通知江苏省住房和城乡建设厅科技发展中心苏建科发（2011）13 号各有关单位：随着节能建筑外墙外保温系统消防要求的提高，近来市场上不断涌现出新的保温材料，针对酚醛泡沫板替代聚苯泡沫板用于外墙外保温系统的可行性，根据省住房和城乡建设厅的指示，2011年6月21日，省住房和城乡建设厅科技发展中心组织召开了专家咨询会，现将《酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要》印发给你们。

根据专家意见，酚醛泡沫板尚不能直接替代聚苯泡沫板和聚氨酯泡沫板用于外墙外保温系统，请各有关单位予以重视。

附件：《酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要》二0一一年七月六日抄送：省住房和城乡建设厅; 各市、县建设局（建委）附件：酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要2011年6月21日，江苏省住房和建设厅科技发展中心在南京组织召开了“酚醛泡沫板外墙外保温系统应用技术专家咨询会”。

会议邀请了南京大学、南京工业大学和南京林业大学的高分子材料专家，江苏省建筑科学研究院和江苏省施工图审查中心等建筑工程专家（专家名单附后），与会专家围绕酚醛泡沫板国内外发展现状、酚醛泡沫板材料性能特点和酚醛泡沫板用于外墙外保温工程的可行性、注意事项及尚需开展的工作等进行了讨论，纪要如下：1、酚醛泡沫板相比于聚苯泡沫板和聚氨酯泡沫板，具有相对较好的阻燃性能，但存在着易粉化、机械强度低、脆性、无延伸性和吸水率高等弱点；国内绝大部分企业在发泡过程中采用酸固化工艺，泡沫板中残留酸含量过高等问题。

目前市场上现有的酚醛泡沫板应用于建筑外墙外保温系统时，这些问题将会影响外保温系统和钢筋混土结构的安全性和耐久性；2、通过改性，可以改善酚醛泡沫板的一些性能缺陷，但是会导致产品成本大幅提高。

改善后的性能指标及应用于建筑外保温的成本可行性尚未进行充分的研究；3、鉴于上述问题，目前的酚醛泡沫板尚不能直接替代聚苯泡沫板和聚氨酯泡沫板用于外墙外保温系统。

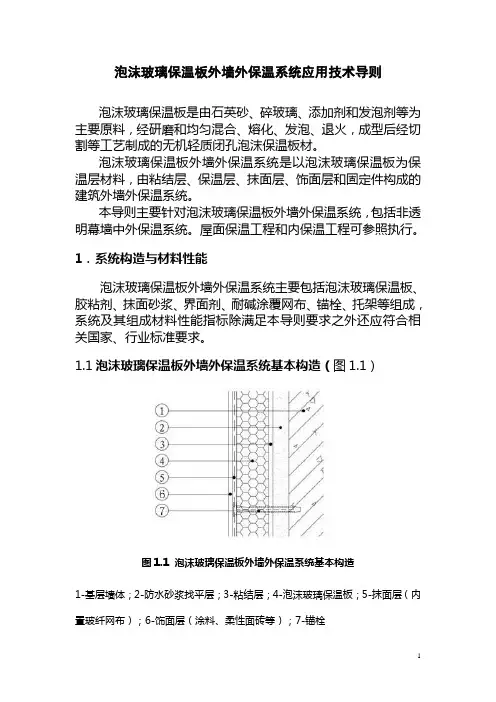

泡沫玻璃保温板外墙外保温系统应用技术导则泡沫玻璃保温板是由石英砂、碎玻璃、添加剂和发泡剂等为主要原料，经研磨和均匀混合、熔化、发泡、退火，成型后经切割等工艺制成的无机轻质闭孔泡沫保温板材。

泡沫玻璃保温板外墙外保温系统是以泡沫玻璃保温板为保温层材料，由粘结层、保温层、抹面层、饰面层和固定件构成的建筑外墙外保温系统。

本导则主要针对泡沫玻璃保温板外墙外保温系统，包括非透明幕墙中外保温系统。

屋面保温工程和内保温工程可参照执行。

1．系统构造与材料性能泡沫玻璃保温板外墙外保温系统主要包括泡沫玻璃保温板、胶粘剂、抹面砂浆、界面剂、耐碱涂覆网布、锚栓、托架等组成，系统及其组成材料性能指标除满足本导则要求之外还应符合相关国家、行业标准要求。

1.1泡沫玻璃保温板外墙外保温系统基本构造（图1.1）图1.1 泡沫玻璃保温板外墙外保温系统基本构造1-基层墙体；2-防水砂浆找平层；3-粘结层；4-泡沫玻璃保温板；5-抹面层（内置玻纤网布）；6-饰面层（涂料、柔性面砖等）；7-锚栓1.2 泡沫玻璃保温板外墙外保温系统性能泡沫玻璃保温板外墙外保温系统性能应符合表1.2要求。

表1.2 泡沫玻璃保温板外墙外保温系统性能1.3 泡沫玻璃保温板外墙外保温系统组成材料性能1.3.1 泡沫玻璃保温板常用规格尺寸为620mm ，宽度470mm ，厚度按设计要求。

其尺寸允许偏差应符合表1.3.1的要求。

外观缺陷应符合《泡沫玻璃绝热制品》JC/T 647相关要求。

表1.3.1 泡沫玻璃保温板尺寸允许偏差注：其它规格产品的尺寸允许偏差由双方协商。

1.3.2 泡沫玻璃保温板物理力学性能应符合表1.3.2的要求。

表1.3.2泡沫玻璃保温板物理力学性能1.3.3. 胶粘剂性能应符合表1.3.3要求。

表1.3.3 胶粘剂性能指标1.3.4. 抹面砂浆性能应符合表1.3.4要求。

表1.3.4 抹面砂浆性能指标1.3.5 用于基层墙面的界面剂性能应符合《混凝土界面处理剂》JC/T907的要求。

外墙保温技术标准一、招标文件要求：1、本项目外墙保温材料设计酚醛泡沫保温板60mm厚，燃烧性能为A级（其物理性能满足以下要求：○1压缩强度≥150Kpa；○2抗弯曲断裂≥15N；○3导热系数≤0.023w/(m.k)；○4体积密度≥45kg/m3；○5抗拉强度≥0.08Mpa；○6吸水率≤6%）。

2、酚醛泡沫板施工过程中，使用的材料必须是与酚醛泡沫板相配套的专用材料。

酚醛泡沫板采用专用胶泥粘贴，专用胶泥粘贴面积不少于60%，酚醛泡沫板面层需采用专用界面粘结剂。

3、酚醛泡沫板单块固定锚栓不少于5个，每平方米不少于12个。

4、酚醛泡沫保温板施工具体方法参见图集和技术规程号码《改性酚醛泡沫保温板外墙保温墙体构造》（统一编号：DBJT05-258；图集号：辽2013J135）《酚醛泡沫保温板外墙保温技术规程》（DB21/T2171-2013）二、外墙保温技术要求主墙面、阳台板底酚醛泡沫保温板60mm；门窗侧壁、空调板、阳台压顶、女儿墙压顶30mm 厚聚苯颗粒保温砂浆；阳台栏板内侧、屋面栏板内侧及花架梁柱里侧酚醛泡沫保温板30mm。

1、酚醛保温板粘贴：1）、主墙面酚醛保温板规格为600×800×60mm，主墙面采用框点粘法施工，胶泥粘贴面积不少于60%，所有延线采用满粘法施工。

2）、保温板由下往上，从左向右的施工顺序铺贴，上下两排板应竖向错缝1/2板长，板间高差不得大于1.5mm，板间缝隙不得大于1.5mm。

当板间高差大于1.5mm时，则应用打磨器整平。

在墙面垂直转角处（包括阴角），板与板应犬齿交错拼连，并保证墙角垂直度。

3）、门窗洞口得保温板需切成L型，以防止洞口边开裂。

4）、门窗洞口顶部滴水线坡口厚度20mm。

2、安装锚固件待保温板粘贴后，即可安装锚固件；锚栓直径Φ6长度120mm，固定件胀塞部分进入结构墙体不小于50mm。

，锚固件具体安装数量采用每块单板5个/块，有效锚固深入混凝土墙内≮25±5㎜；门窗洞口、阳角边缘应加固处理，水平、垂直间距≯500㎜，距基层边缘≮60㎜。

公安部、住建部《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字[2009]46号）信息来源：新乡市建筑工程质量监督站浏览次数：166 发布时间：2009-11-2717:43:53公安部、住建部《民用建筑外保温系统及外墙装饰防火暂行规定》核心提示：公安部住房和城乡建设部公通字[2009]46号关于印发《民用建筑外保温系统及外墙装饰防火暂行规定》的通知各省、自治区、直辖市公安厅、局，住房和城乡建设厅、建委，江苏、山东省建公安部住房和城乡建设部公通字[2009]46号关于印发《民用建筑外保温系统及外墙装饰防火暂行规定》的通知各省、自治区、直辖市公安厅、局，住房和城乡建设厅、建委，江苏、山东省建管局，新疆生产建设兵团公安局、建设局：为有效防止建筑外保温系统火灾事故，公安部、住房和城乡建设部联合制定了《民用建筑外保温系统及外墙装饰防火暂行规定》，现印发你们。

请结合工作实际，认真贯彻执行。

相关标准规范制修订后，按发布的标准规范的有关规定执行。

公安部住房和城乡建设部二〇〇九年九月二十五日民用建筑外保温系统及外墙装饰防火暂行规定第一章一般规定第一条本暂行规定适用于民用建筑外保温系统及外墙装饰的防火设计、施工及使用。

第二条民用建筑外保温材料的燃烧性能宜为A级，且不应低于B级。

2第三条民用建筑外保温系统及外墙装饰防火设计、施工及使用，除执行本暂行规定外，还应符合国家现行标准规范的有关规定。

第二章墙体第四条非幕墙式建筑应符合下列规定：（一）住宅建筑应符合下列规定：1、高度大于等于100m的建筑，其保温材料的燃烧性能应为A级。

级。

2、高度大于等于60m小于100m的建筑，其保温材料的燃烧性能不应低于B2级保温材料时，每层应设置水平防火隔离带。

当采用B2级。

3、高度大于等于24m小于60m的建筑，其保温材料的燃烧性能不应低于B2级保温材料时，每两层应设置水平防火隔离带。

当采用B2级。

其中，当采用4、高度小于24m的建筑，其保温材料的燃烧性能不应低于B2B级保温材料时，每三层应设置水平防火隔离带。

保温施工方案录目一、编制依据 (3)二、工程概况 (3)三、保温体系特点 (3)四、项目组织管理机构 (4)4.1现场布置 (4)4.2施工进度计划及劳动力安排 (5)4.3工期保证措施 (5)4.4劳动力数量计划 (6)五、施工准备 (6)六、施工工艺 (7)1、施工工艺流程 (7)2、施工要点 (8)七、质量验收标准 (17)八、安全文明目标及保证措施 (18)8.1吊篮工程 (18)8.2 安全保证措施 (19)8.3 防火消防保证措施 (20)九、施工质量控制与技术措施 (21)十、相关单位协调配合措施 (23)一、编制依据1、建筑设计图纸及相关外墙保温的设计变更2、《外墙外保温工程技术规程》JCJ144-20043、《建筑节能工程施工质量验收规范》（GB50411-2007）4、《建筑工程施工质量验收规范》（GB50300-2001）二、工程概况工程名称：工程地址：承包范围：外墙保温及涂料承包单位：工程质量：合格外墙保温材料：外墙采用60mm酚醛板，空调板采用憎水珍珠岩三、保温体系特点图2.1.1-1 粘贴酚醛板外墙外保温系统涂料饰面做法①——基层；②——胶粘剂；③——酚醛板界面层；④——酚醛板；⑤——抹面胶浆防护层；⑥——玻纤网格布增强层；⑦——柔性腻子；⑧——涂料饰面层；②③④①⑤⑥⑦⑧图2.1.1-2 粘贴酚醛板外墙外保温系统面砖饰面做法①——基层；②——胶粘剂；③——聚酚醛板界面层;④——酚醛板；⑤——抹面胶浆防护层；⑥——镀锌钢丝网增强层；⑦——面砖胶粘剂；⑧——面砖饰面层；四、项目组织管理机构现场组织机构体系图项目经理质检员安全员施工员作业工作业人4.1现场布置 4.1.1施工现场平面布置及说明施工现场根据总承包单位指定的在每栋建筑物边设置一栋符合要求的临时材料库房。

4.1.2施工临时用水、用电布置及说明按照甲方单位提供的临时水源和电源进行现场布置。

4.2施工进度计划及劳动力安排 4.2.1施工段划分及施工程序北立面西立面南立面而进行施工。

® 苏州美克思科技发展有限公司 S U Z H O U M A X T E C H N O L O G Y D E V E L O P M E N T C O .,L C D maxinsulation ®PF 外墙 外保温系统施工手册目录前言 (3)1 系统概况 (3)1.1 系统整体性 (3)1.2 节点处理科学性 (4)1.3 可靠性 (4)1.4 适用范围 (4)2 工艺原理 (4)2.1 工艺流程 (5)2.1.1 装饰灰浆饰面系统的施工工艺流程图如下所示 (5)2.1.2 瓷砖饰面系统的施工工艺流程图如下所示 (6)3 施工 (7)3.1 基本原则及注意事项 (7)3.2 基层墙体 (8)3.2.1 基层检查 (8)3.2.2 基层处理 (9)3.3 系统施工 (11)3.3.1 系统始末处以及贯穿部位 (11)3.3.1.1 门窗结构 (11)3.3.1.2 屋檐处节点处理 (11)3.3.1.3 粘贴翻包标准网格布 (12)3.3.2 底部区域 (12)3.3.2.1 勒脚和容易溅水的区域的处理 (12)3.3.2.2 勒脚区域的保温板 (12)3.3.2.3 与地基接壤的区域 (12)3.3.3 外墙外保温系统到勒脚区域的过渡区的处理 (13)3.3.4 勒脚区域到地基的过渡区的处理 (13)3.3.5 延伸至地基的勒脚区域的密封处理 (13)3.3.6 粘结层的施工 (13)3.3.6.1 框点法 (13)3.3.6.2 拉条法 (14)3.3.7 保温板的安装 (14)3.3.7.1 粘贴保温板 (14)3.3.7.2 保温板的锚固 (16)3.3.7.3 锚栓的选择 (17)3.3.7.4 锚栓的安装 (17)3.3.7.5 锚栓的数目 (17)3.3.7.6 锚栓的布置 (18)3.3.8 加强层的施工 (19)3.3.8.1 对角线增强处理 (19)3.3.8.2 对抗冲击性能要求高的建筑部位的增强处理 (19)3.3.9 建筑立面的整合 (21)3.3.9.1 构造缝的设置 (21)3.3.9.2 开槽处理 (21)3.3.9.3 脚手架预留修补 (21)3.3.9.4 成品保护 (21)3.3.10 饰面砂浆层 (22)3.3.10.1 施工综述 (22)3.3.10.2 饰面颜色的参考 (22)3.3.10.3 施工准备 (22)3.3.10.4 底漆 (22)3.3.10.5 面砂浆 (23)3.3.11 面砖饰面层 (23)3.3.11.1 施工准备 (23)3.3.11.3 面砖粘贴 (23)3.3.11.4 面砖勾缝 (24)3.3.11.5 注意事项 (24)4 细节处理 (25)酚醛泡沫墙外保温施工手册前言系统特点酚醛泡沫外墙外保温系统是苏州美克思科技发展有限公司针对目前建筑节能市场的需求所开发的一款外墙外保温系统。

酚醛泡沫板薄抹灰外墙外保温系统性能指标体系（暂行）酚醛泡沫板薄抹灰外墙外保温系统性能指标体系包括酚醛泡沫板、胶粘剂、抹面胶浆、耐碱网布、界面剂、锚栓、饰面砂浆+罩面漆/柔性腻子+外墙涂料等系统组成材料的性能指标及薄抹灰外保温系统性能指标。

系统组成材料应符合现行国家、行业标准及本体系的要求，不同于或无国家、行业标准的应制订企业产品标准并在质量监督部门备案。

一、酚醛泡沫板薄抹灰外墙外保温系统大体构造表1 酚醛泡沫板薄抹灰外保温系统的大体构造基本构造组成材料构造示意图①基层混凝土墙或砌体墙②粘结层胶粘剂③保温层酚醛泡沫板（两表面应做界面⑧处理，用锚栓⑦固定）防护层⑤抹面层抹面胶浆复合耐碱网布④⑥饰面层饰面砂浆＋罩面漆/ 柔性腻子＋外墙涂料二、酚醛泡沫板薄抹灰外墙外保温系统性能酚醛泡沫板外墙外保温系统性能应符合表2要求。

表2 酚醛泡沫板薄抹灰外墙外保温系统性能检验项目性能要求试验方法耐候性外观耐候性试验后，系统不得出现可渗水裂缝、无粉化、空鼓、剥落等破坏现象JGJ144附录拉伸粘结强度/ MPa ≥，且破坏界面在酚醛泡沫板上抗冲击性普通型（P型）≥3J级JGJ144附录加强型（Q型）≥10J级8三、酚醛泡沫板薄抹灰外墙外保温系统组成材料性能1. 酚醛泡沫板性能应符合《绝热用硬质酚醛泡沫制品（PF）》GB/T20974-2007要求的同时，还应符合表3、表4要求。

表3 酚醛泡沫板物理性能注：酚醛泡沫板是指由酚醛树脂、改性材料、发泡剂、固化剂和其它助剂一起反映所取得的热固性硬质改性酚醛泡沫塑料板。

表4 酚醛泡沫板尺寸许诺误差单位：mm2. 胶粘剂性能应符合表5要求。

表5 胶粘剂性能3. 抹面胶浆性能应符合表6要求。

表6 抹面胶浆性能4. 耐碱网布性能应符合表7要求。

表7 耐碱网布性能5.界面剂性能应符合表8要求。

表8 界面剂性能6.锚栓锚栓由螺钉和带圆盘的塑料膨胀套管两部份组成。

金属螺钉应采纳不锈钢或通过表面防锈处置的金属制成，塑料钉和带圆盘的塑料膨胀套管应采纳聚酰胺、聚乙烯或聚丙烯制成，制作塑料钉和塑料套管的材料不得利用回收的再生材料。

并 应有 详 细的 文字 记 录和必 要 的图像 资料 ： 用 抹 子在 酚醛 保 温 板 四周 抹 ５ ０×５ ０ ａ ｒ ｍ厚 度 为 １ ０ ０ ｍ ｍ的聚 合 物粘 接 砂 程 验收 ， （ １ ） 保 温 板 附着 的 基层 墙 体及 其 表 面处 理 ； （ ２ ） 保 温板 粘 结或 固定 ； （ ３ ） 浆， 再在框内抹大于等于１ ０ ０ ｘ １ ０ ０ ｍ ｍ 厚度为１ ０ ０ ａ ｒ ｍ的灰饼呈梅花状分布。 在 保 温 板下 部 的框 要 留出５ ０ ｍ ｍ的排 气孔 ，确 保 板 材背 部 的粘 接砂 浆 排气 通 道 连通 并通 畅 ， 使 粘接 砂浆 的湿 气排 出。 将抹 好粘 接 砂浆 的酚 醛保 温板 迅 速地 粘贴 在墙 面 上 ， 以防 止表 面结 皮 而 锚栓； （ ４ ） 增强 网铺 设 ； （ ５ ） 保 温板 厚 度 ； （ ６ ） 防 火 隔离 带 保温 材 料材 质 、 厚度、
内用完 。 ３ 、 安 装酚 醛保 温板
２ 、 酚醛保温板外墙保温工程应在找平层质量验收合格后施工 ， 施工过程
中应及 时进 行 质量 检 查 、 隐蔽 工 程 验 收 和检 验批 验 收 ， 施 工 完 成后 应 进 行分
项 工程验 收 。
３ 、酚醛 保 温板 外墙 保 温工程 分 项工 程应 对下 列 部位 或 内容 进行 隐 蔽工
要 求 的位 置 用 冲击 钻 钻孔 ， 孔径１ ０ ｍｍ， 钻入基层墙体约 为６ ０ ｍ ｍ， 固 定 件 锚 人 基 层墙 体 的深 度 约 为 ５ ０ ｍ ｍ， 以确 保 牢 固可 靠 ， 固定 件 的位 置 在 每 块 板 材 的 四角 ， 固 定 件 中 心 位 置 距 离 板 边 不 得 大 于５ ０ ｍ ｍ， 共计４ 个， 每 平 米 要 钉 ４～６ 个 。 自贡 螺 丝 应挤 紧 ， 工 程 塑料 固定 件 应 与 酚醛 保 温 板 齐 平或 略 顶 住

黔 止
苏淤 外 粥 又 匕
蘸 蒙纂 鑫 资澡
龚老 嘎 一
撰 释 梦 。
淤 像
பைடு நூலகம்
建 筑 工 程 屋 面 防水 的质 量 通 病 及 预 防措 施
武汉工程大学环境与城市建设 学院 谭 皓 张电吉 祝启坤
牛 套
舞 蔗 嘛 于 ｝ …
鲜
摘要 屋面防水是房屋建筑的一项重要工程 , 目前 ,屋面防水工程产生渗漏的 情况还很普遍 ,针对屋面防水工程 中 存在的质量通病进行分析 ,并提 出预防措
施。
关键词 屋面防水
质
通病
预 防措施
屋面防水工程是建筑工程中的一个十分重要 的 分部分项工程 , 屋面的渗漏会直接影响到建筑物 的 使用功能和寿命 , 关 系到人 民生活和生产能否正常 进行 ,一直受到人们 的普遍关注 。 屋面防水工程中的常见弊病 造成屋面防水工程质量通病有材料 、 设计 、 施工 等多方面的因素 ,主要表现如下 用酚醛泡沫生产 的保温空调风管系统 已经在 “ 水立 方 ” 北京地铁等高档公共建筑施工中得到运用 ,但 、 因为尚未出台采用 酚醛泡沫作为建筑外墙保温材料 的规范 , 目前酚醛泡沫在我国民用建筑外墙施工 中 还鲜有运用 。 由此可见 , 把酚醛泡沫列为建筑外墙保温推荐 材料 ,作为外墙保温材料 的升级换代产品 ,是从根本 上解决外墙保温防火的方法 。 大力扶持和推动酚醛泡沫的应用 然而 , 要想大范围推广酚醛泡沫在建筑节能领 域的应用还有许多工作要做 。 首先 ,需要政策规范的建立 。 针对当前建筑外墙 保温材料存在的重大安全隐患 ,专家建议 ,国家应尽 快制订酚醛泡沫作为外墙保温推荐材料规范 , 并开 展使用试点和技术攻关 , 逐步推进公共和民用建筑 节能与安全双效 。 作为一种安全 、 绿色新型建筑材料 , 酚醛泡沫优点得到越来越多业内人士认可 , 但尚未 被国家列人建筑外墙保温推荐材料范 围 , 使得酚醛 建材在建筑设计环节惨遭淘汰 。所以国家应尽快将 酚醛泡沫列为外墙保温推荐材料 , 制订相应生产技 术标准和规范 , 并选择在高层建筑和大型公共建筑 施工 中进行试点 , 然后逐步推广到 民用建筑及交通

淇县人民医院医技楼酚醛板外墙外保温工程施工工艺河南科兴建设有限公司目录1 基本规定 (3)1.1系统安全性要求 (3)1.2系统耐久性要求 (3)1.3节能要求 (3)1.4系统整体性要求 (3)1.5 施工要求 (3)2 性能要求 (3)2.1系统性能要求 (4)2.2材料性能要求 (5)2.2.1酚醛板 (5)2.2.2 粘结剂 (6)2.2.3 抹面胶浆 (7)2.2.4耐碱玻纤网布 (7)2.2.5锚栓 (8)3 设计 (9)3.1 系统分类 (9)3.2 系统构造 (9)3.3 PF板外墙外保温薄抹灰系统设计技术要点 (10)4 施工（酚醛板外墙外保温薄抹灰系统） (14)4.1一般规定 (14)4.2施工准备 (14)4.3工艺流程 (15)4.4 施工要点 (15)4.5 成品保护 (22)1基本规定1.0.1 系统安全性要求系统安全性应符合现行山东省工程建设标准《外墙外保温应用技术规程》DBJ 14-035规定要求，1.0.2系统耐久性要求系统在温度、湿度和收缩的作用下应保持稳定；所有组成材料应独自稳定、彼此相容并具有防腐性；系统应具有防生物（鼠害、虫害）侵害功能及防雨水渗透性能；系统的使用年限在正确使用和正常维护的条件下，不应少于25年。

1.0.3节能要求酚醛泡沫板外墙外保温墙体的传热系数应符合现行山东省工程建设标准《居住建筑节能设计标准》DBJ14-037或《公共建筑节能设计标准》DBJ14-036规定要求，其防潮设计应符合《民用建筑热工设计规范》GB50176规定。

1.0.4系统整体性要求设计变更不得降低建筑节能效果。

当设计变更涉及建筑节能效果时，应经原施工图设计审查机构审查，在实施前应办理设计变更手续，并获得监理或建设单位的确认。

PF板外墙外保温系统宜优先选用涂料、饰面砂浆等轻质饰面材料（柔性面砖除外）或采用铝板装饰保温板直接做成酚醛板装饰一体化外墙外保温薄抹灰系统，1.0.5 施工要求酚醛板外墙外保温薄抹灰系统应由专业队伍施工，施工应符合国家、地方现行相关标准、规范的技术要求。

其它
建筑砌块与砌块建筑
论酚醛泡沫在建筑外墙应用的保温防火问题
余维明
（上海现代建筑设计集团建设工程有限公司，上海 200070）
【摘 要】 本文介绍酚醛泡沫保温材料的性能和优缺点，总结了酚醛泡沫材料在建筑外墙保温工 程的应用现状、施工方法。 提出应在建筑外墙节能领域大力扶持和推动酚醛泡沫材料应用 的两点建议。
2）提高酚醛泡沫的技术含量，实现低成本生产。 我国目前生产的酚醛泡沫材料还存在脆性较大、强 度较差等技术缺陷,应组织专家进行技术攻关,提高 其强度。
3）与 目 前 建 筑 外 墙 施 工 广 泛 使 用 的 聚 苯 乙 烯 材 料相比,酚醛泡沫的价格要高出许多。 因此，对酚醛泡 沫建筑保温材料这一新兴建材产业, 国家还应考虑给 予税费减免的政策扶持[3]。
[作者介绍] 余维明，男，工程师；地址：广西桂林市82号信箱；邮 编 :541001; 电 话 ：0773 -2607377;E -mail：kuailedeyinian@163. com。
意义上，酚醛泡沫兼备有机和无机保温材料的优势。 较 传统外墙外保温材料，酚醛泡沫具有以下优异的性能：
1)均匀的闭孔结构，导热系数低，绝热性能好。 2)在火焰的直接作用下具有结碳、无滴落物、无卷 曲、无熔化现象，火焰燃烧后表面形成“石墨泡沫”层， 可有效保护内部泡沫结构。 3) 分子中只含有碳、氢、氧原子，高温分解时，除了 产生少量 CO 气体外，不会再产生其他有毒气体，最大 烟密度为 5.0%。 25mm 厚酚醛泡沫板在经受 1500℃火 焰喷射 10min 后，仅表面略有炭化，不会烧穿，不会着 火，更不会散发浓烟和毒气[2]。 4) 酚 醛 泡 沫 除 可 能 会 被 强 碱 腐 蚀 外 ， 几 乎 能 耐 所 有无机酸、有机酸、有机溶剂的侵蚀。 长期暴露于阳光 下，无明显老化现象。 5)吸水率低，防蒸汽渗透力强，在作为保冷隔热材 料时，不会出现结露。 6) 尺 寸 稳 定 ， 在 使 用 温 度 范 围 内 尺 寸 变 化 率 小 于 4%。 但酚醛泡沫也有一些自身的缺点，主要表现在泡 沫较脆，易粉化等方面。 虽然很多单位都在研究如何 改性，但到目前为止还没有一个很好的解决办法。 希 望在将来能有所突破。

设计图集1.关于河北、河南、山东、山西、天津、内蒙古新版图集1)网上有河南电子版图集2)各省市图集内容完全一致，仅图集编号前缀不同3)前缀：河北、山西、天津、内蒙—12J，河南—12YJ，山东—L13J 2.住宅厨卫烟气道尽量选择地方标准图集1)国标《住宅排气道（一）》07J916-12)河北《住宅厨房卫生间ZDA防火型排气道》J10J1233)河北《住宅厨房、卫生间组合变压式耐火排烟气道》J13J1334)辽宁《厨房、卫生间自动调压排风道》2009J802-15)山东《住宅厨卫组合变压式耐火排烟气道》L12J1186)安徽《住宅防火型烟气集中排放系统》2005J1127)湖南《住宅防火型排气道》2010J9068)天津《住宅厨房、卫生间排气道》09SJ1169)江苏《住宅烟气集中排放系统》J19-200910)北京《导流式、防火型住宅厨卫排气道》09BJZ2811)北京《变截面、防火型住宅厨卫排气道》10BJZ4112)北京《防火型、变截面住宅厨卫排气道》10BJZ83.近期通用图集国标1)《防火门窗》12J6092)《平屋面建筑构造》12J2013)《坡屋面建筑构造(一)》09J202-14)《地下建筑防水构造》10J3015)《室外工程》12J0036)《住宅建筑构造》11J9307)《楼梯、栏杆、拦板》06J403-18)《钢梯》02J4019)《无障碍设计》12J92610)《建筑玻璃应用构造》11J50811)《建筑隔声与吸声构造》08J93112)《外墙外保温建筑构造》10J12113)《蒸压加气混凝土砌块外墙自保温》10ZJ10614)《矿物纤维喷涂保温、吸声构造》11CJ3015)《中小学校场地与用房》11J934-216)《中小学校设计规范-图示》11J934-117)《住宅设计规范图示》13J815北京1)《楼板隔声和电梯井道、机房隔声》88JZ222)《建筑外保温(节能75%)》13BJJ2-123)《A级不燃材料外墙外保温》12BJ2-114)《SN保温连锁砌块 BM轻集料隔墙连锁砌块》11BJZ58国家标准基本规定1.《建筑工程设计文件编制深度规定》建质[2008]216号2.《民用建筑设计通则》GB 50352—20053.《无障碍设计规范》GB 50763-20124.《建筑工程建筑面积计算规范》GB／T 50353-2005（2013）5.《全国民用建筑工程设计技术措施2009》6.《房屋建筑制图统一标准》GB/T 50001-20107.《建筑制图标准》GB/T 50104-20108.《总图制图标准》GB/T 50103-20109.《建筑模数协调标准》GB/T50002-201310.《工程建设标准强制性条文-房屋建筑部分（2013年版）》11.《建筑工程施工图设计文件技术审查要点（2013年版）》各类建筑12.《住宅设计规范GB 50096—2011》13.《住宅建筑规范GB 50368—2005》14.《中小学校设计规范GB 50099—2011》15.《托儿所、幼儿园建筑设计规范JGJ 39—87》16.《托儿所幼儿园建筑设计标准—总体环境设计》17.《商店建筑设计规范JGJ 48-88》18.《汽车库建筑设计规范JGJ100-98》19.《办公建筑设计规范JGJ 67-2006》20.《宿舍建筑设计规范JGJ 36-2005》21.《旅馆建筑设计规范JGJ 62-90》22.《城市公共厕所设计标准CJJ 14-2005》23.《饮食建筑设计规范》JGJ 64-8924.《电影院建筑设计规范》JGJ 58—200825.《图书馆建筑设计规范》GBJ 38—9926.《档案馆建筑设计规范》JGJ 25-201027.《博物馆建筑设计规范》JGJ 66-9128.《展览建筑设计规范》JGJ 218-201029.《综合医院建筑设计规范》JGJ 49-8830.《医院洁净手术部建筑技术规范》GB 50333-200231.《文化馆建筑设计规范》JGJ 41-8732.《体育建筑设计规范》JGJ 31-200333.《生活垃圾转运站技术规范》CJJ 47-200634.《疗养院建筑设计规范》JGJ 40-8735.《剧场建筑设计规范》JGJ 57-200036.《特殊教育学院建筑设计规范》JGJ 76-200337.《老年人建筑设计规范》JGJ 122-9938.《老年人居住建筑设计标准》GB／T 50340-200339.《养老设施建筑设计规范》GB50867-201340.《殡仪馆建筑设计规范》JGJ 124-9941.《服装工厂设计规范》GB 50705-201242.《锅炉房设计规范》GB 50041-2008环境43.《民用建筑工程室内环境污染控制规范》GB 50325-2010（2013年版）44.《建筑采光设计标准》 GB 50033-201345.《民用建筑隔声设计规范》 GB 50118-201046.《绿色工业建筑评价标准》 GB/T50878-201347.《绿色办公建筑评价标准》 GB/T50908-201348.《城市居住区热环境设计标准》JGJ286-2013屋面49.《坡屋面工程技术规范》GB 50693-201150.《屋面工程技术规范》GB 50345-201251.《种植屋面工程技术规程》JGJ 155-2013地面52.《建筑地面设计规范》GB 50037-2013墙体53.《蒸压加气混凝土建筑应用技术规程》JGJ／T 17-200854.《蒸汽加压混凝土砌块》GB 11968-200655.《混凝土小型空心砌块建筑技术规程》JGJ／T 14-201156.《墙体材料应用统一技术规范》GB 50574-201057.《抹灰砂浆技术规程》JGJ／T 220-2010门窗58.《铝合金门窗工程技术规范》JGJ 214-201059.《塑料门窗工程技术规程》JGJ 103-200860.《建筑玻璃应用技术规程》JGJ ll3—200961.《玻璃幕墙工程技术规范》JGJ 102-200362.《防火门》GB 12955-200863.《防火窗》GB 16809-200864.《防盗安全门通用技术条件》GB 17565-200765.《铝合金门窗》GB／T 8478-200866.《建筑幕墙》GB／T 21086-200767.《建筑外门窗保温性能分级及检测方法》GB／T 8484-200868.《建筑门窗空气声隔声性能分级及检测方法》GB／T 8485-200869.《建筑幕墙气密、水密抗风压性能检测方法》GB／T 15227-200770.《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB／T7106-2008防水71.《住宅室内防水工程技术规范》JGJ298-201372.《地下工程防水技术规范》GB 50108-200873.《建筑外墙防水工程技术规程》JGJ／T 235-201174.《防水用弹性体(SBS)改性沥青》GBT 26528-2011节能75.《城市居住区热环境设计标准》JGJ286-201376.《民用建筑热工设计规范》GB 50176-9377.《严寒和寒冷地区居住建筑节能设计标准》JGJ 26-201078.《夏热冬冷地区居住建筑节能设计标准》JGJ 134-201079.《夏热冬暖地区居住建筑节能设计标准》JGJ75-201280.《公共建筑节能设计标准》GB 50189-200581.《内蒙古居住建筑节能设计标准》DBJ03-35-201182.《无机轻集料砂浆保温系统技术规程 JGJ／T 253-2011》83.《建筑外墙外保温用岩棉制品 GB／T-25975-2010》84.《胶粉聚苯颗粒外墙外保温系统材料》JGT 158-201385.《外墙外保温工程技术规程》JGJ 144-200486.《外墙内保温工程技术规程》JGJ／T261-201187.《泡沫混凝土》JG／T 266-2011人防88.《城市居住区人民防空工程规划规范》GB 50808-201389.《人民防空医疗救护工程设计标准》RFJ005-201190.《人民防空地下室设计规范》GB 50038—200591.《人民防空工程设计规范》GB50225-200592.《人民防空工程设计防火规范》GB 50098—200993.《人民防空工程防化设计规范》RFJ 013-201094.《人民防空工程施工及验收规范》GB 50134—200495.北京市《平战结合人民防空工程设计规范》DB11／994—2013消防96.《高层民用建筑设计防火规范》GB 50045-95（2005年版）97.《建筑设计防火规范》GB 50016—200698.《农村防火规范》GB50039-201099.《汽车库、修车库、停车场设计防火规范》GB 50067-97100.《建筑内部装修设计防火规范》GB 50222-95(2001年修订版) 101.《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字［2009］46号文件）102.《关于贯彻落实国务院关于加强和改进消防工作的意见的通知》建科[2012]16号，《关于加强和改进消防工作的意见》国发[2011]46号验收103.《住宅室内装饰装修工程质量验收规范》JGJ/T304-2013104.《住宅装饰装修工程施工规范》GB 50327-2001105.《建筑工程施工质量验收统一标准》GB50300-2001106.《砌体工程施工质量验收规范》GB 50203-2011107.《屋面工程质量验收规范》GB 50207-2012108.《地下防水工程质量验收规范》GB 50208-2011109.《建筑地面工程施工质量验收规范》GB 50209-2010110.《建筑装饰装修工程质量验收规范》GB 50210-2001111.《建筑内部装修防火施工及验收规范》GB 50354-2005112.《建筑节能工程施工质量验收规范》GB 50411-2007113.《电梯工程施工质量验收规范》GB50310-2002114.《无障碍设施施工验收及维护规范》GB50642-2011江苏标准1.《江苏省商业建筑设计防火规范》DGJ32／J67-20082.《关于进一步明确建设工程消防设计和监督管理工作有关问题的通知》苏公消[2013]4号3.《江苏居住建筑热环境和节能设计标准》DJG32J 71-20084.《江苏公共建筑节能标准》DGJ32J96-20105.《江苏省居住建筑标准化外窗系统应用技术规程》DGJ32 J157-20136.《江苏省民用建筑外窗应用暂行规定》苏建函科[2013]443号7.《江苏省地方标准房屋面积测算技术规程》J11973-20128.《江苏省建筑节能与可再生能源建筑应用推广和限制禁止技术》9.《江苏省住宅工程质量通病控制标准》DGJ32／J16-200510.《江苏省住宅设计标准》DGJ32J-200611.《酚醛泡沫板外墙外保温系统应用技术专家咨询会会议纪要》苏建科发(2011)13号1.《河北省建筑节能门窗工程技术规程》DB13(J)114—20132.《河北省公共建筑节能设计标准》DB13(J)81-20093.《河北省居住建筑节能设计标准》DB13(J)63-20114.《关于进一步规范结合民用建筑修建防空地下室管理工作的通知》冀人防字【2010】51号5.《关于执行太阳能热水系统与民用建筑一体化技术的通知》6.《河北省建设工程材料设备推广、限制使用和淘汰产品目录》1.《山东省公建节能设计标准》DBJ14-036-20062.《山东省居住建筑节能设计标准》DBJ14-037-20123.《山东省火灾高危单位消防安全管理规定》第263号政府令4.《山东省商业与公共建筑地下室、半地下室或地上封闭空间燃气安装使用有关技术规定》5.《山东省施工图审查机构2013年专业技术交流会问题研讨纪要》1.《辽宁省居住建筑节能设计标准》DB21T/1476-20112.《辽宁省公共建筑节能（65%）设计标准》DB21/T1899-20113.《建筑消防安全技术规范》DB21/T2116-20134.《关于加强民用建筑外保温系统防火管理工作的实施意见》沈政办发[2012]69号文件5.《关于高层住宅电梯设置有关问题的通知》沈建发[2012]98号文件1.《安徽省居住建筑节能设计标准》DB34/1466-20112.《安徽省公共建筑节能设计标准》DB34/1467-20111.《天津市居住建筑节能设计标准》DB29-1-20132.《天津市建筑节能门窗技术标准》DB29-164-20103.《天津市公共建筑节能设计标准》DB29-153-20101.《浙江省消防技术规范难点问题操作技术指南》浙公通字[2014]30号2.《》1.《》2.1.《》。

酚醛泡沫在外墙外保温中的应用(图)1背景随着酚醛泡沫及其复合材料在各个行业领域的广泛应用，尤其是中央空调风管以及管道隔热保温领域，以及酚醛泡沫的生产厂家的逐渐增多，大家对酚醛泡沫及其特性已经逐渐有所了解，并不是那么陌生。

酚醛泡沫塑料及其制品的研究，国外是从上世纪80年代开始的，专家们发现：酚醛泡沫塑料具有难燃、低烟、低毒特性和优异的耐热性等突出特点。

上世纪90年代以来，包括酚醛泡沫在内的酚醛复合材料得到很大发展，首先受到英、美等国家军方的重视，将其用于航天航空、国防军工领域，后又被应用在民用飞机、船舶、车站、油井等防火要求严格的场所，并逐步推向建筑领域。

国内酚醛泡沫塑料的研究，开始于上世纪80年代末90年代初，到现在国内共有20家左右的企业在进行酚醛泡沫的研究及生产，主要还是集中应用于中央空调风管领域。

近年来，我国重大火灾事故不断发生，分析着火的主要原因，与其使用易燃材料有很大关系。

所以，如果能够将酚醛泡沫应用于建筑节能领域将是一件利国利民的好事。

2酚醛泡沫的优点与缺点酚醛泡沫导热系数仅为0.02W/m·K左右，防火性为不燃A级。

酚醛泡沫与聚苯乙烯泡沫、聚氨酯泡沫相比，保温性能更好，以及不可比拟的防火性。

但酚醛泡沫也有一些自身的缺点，主要表现在泡沫较脆，易粉化等方面。

虽然很多单位在研究如何改性，但目前为止还没有一个很好的解决办法。

希望在将来能有所突破。

3应用及施工做法近年来已经有一些公司开始在作这方面的尝试，并且已经成功的将酚醛泡沫板应用于外墙保温中，达到了理想的效果。

3.1常见采用的形式主要还是类似聚苯板的湿贴做法，主要结构如下：施工工艺也和聚苯板类似。

施工工序为：基层墙面清理找平→弹控制线→粘贴酚醛泡沫板→抹第一层聚合物砂浆→铺贴玻纤网格布→抹第二层玻纤网格布→饰面层。

但酚醛泡沫存在的一些缺点，如脆性、易粉化，也限制了此施工做法的应用范围。

比如在粘贴完酚醛泡沫板后用橡皮锤敲击时，如果力量过重，易发生酚醛泡沫板破裂等情况。

酚酚泡沫保温板外保温系统应用研究摘要：近年来，我国建筑能耗呈现快速增长趋势，为缓解我国能源和环境所面困境，国家相继出台各项政策和法律法规，提出大力发展“低碳、绿色、循环”经济的模式。

建筑能耗的降低对建筑材料的保温性能提出了更高的要求，材料的性能不仅需要具备较好的保温、隔热性能，更要有较好的防火性能，以提高施工和使用过程中的安全性。

酚醛泡沫板；材料性能；设计要求；系统稳定性；工程应用目前，我国建筑能耗已与工业能耗、交通能耗并列成为能源消耗的三大“耗能大户”，随着城镇化进程的加速发展和人民生活水平的提高，建筑能耗呈急剧上扬趋势，其能耗已占到全社会终端能耗的30%左右。

为缓解我国能源和环境所面困境，十六大以来，党中央相继提出走新型工业化发展道路、发展低碳循环经济、建立资源节约型、环境友好型社会等理念；国务院办公厅20__年1号文件发布了“绿色建筑行动方案”，明确提出“大力发展安全耐久、节能环保、施工便利绿色建材”的总体目标。

因此，绿色、低碳已成为我国建筑发展的主导方向。

建筑节能的全面推进使得保温材料在现有节能建筑中得到了广泛应用。

目前建筑围护结构的保温材料中，主要使用的材料分为有机类和无机类，从使用的实际情况来看，我国北方寒冷地区和夏热冬冷地区围护结构绝大多数使用的为有机类保温材料，这主要是由于这些地区气候条件对围护结构保温性能的要求决定的。

一般来讲，有机类材料的保温性能远优于无机类材料。

但从建筑的防火等级要求来看，采用有机类保温材料与此存在一定的矛盾。

酚醛泡沫保温材料的主要应用形式为酚醛板，它是由大块泡沫切割或单层发泡而成，与传统有机保温材料相比，具有难燃、低烟、低毒和优异的耐热性，国内外应用实践表明，25毫米厚酚醛泡沫平板经受1700℃火焰喷射1O分钟后，仅表面略有碳化且不会被烧穿，可有效防止火灾发生和火势蔓延；与传统无机保温材料相比，由于其导热系数低，节能保温性能提高约1倍。

因此，酚醛板保温材料兼备了有机和无机保温材料的优势，具有消防和节能的“双保险”。

第四届中国酚醛泡沫专业委员会会议纪要
佚名
【期刊名称】《保温材料与节能技术》
【年(卷),期】2008(000)004
【摘要】中国绝热隔音材料协会酚醛泡沫塑料专业委员会于5月15日至16日在湖南长沙国际影视会展中心召开了第四届中国酚醛泡沫行业会议。

共有16家酚醛泡沫生产企业和相关企业的35名主要负责人及相关人员参加了会议。

中国绝热隔音材料协会副会长兼秘书长胡小媛，中国建筑科学研究院防火所高级工程师季广其应邀出席了本次会议。

【总页数】1页(P3)
【正文语种】中文
【中图分类】TU551-27
