制图复习题一、单项选择题在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．已知空间两点：A（35、40、10）和点B（20、15、30），点A在点B的A左前下方B右后上方C右前上方D左后下方2．直线上的点具有两个投影特性,即从属性和( )。
A. 定值性B. 定比性C. 定量性D. 可量性3. 四个图中两直线AB、CD为平行的图形是( )。
4．表示投影面垂直线的正确投影是( )5．在投影图中正垂面的正面投影是A积聚为一斜直线B积聚成与OX周平行的线C实形D类似性6．在斜二等轴测图中,取两个轴向伸缩系数为1时,另一个轴的轴向伸缩系数为( )。
A. 0.5B. 0.6C. 1D. 1.227．平面与圆球相交，截交线的空间形状是( )A.椭圆B.双曲线C.圆D.直线8. 平面的水平投影正确的是( )。
9. 下列基本立体及表面上点A的投影，哪一种判断是正确的?( )(A)图(1)、(4)正确。
(B)图(2)、(4)正确。
(C)图(1)、(2)、(4)正确。
(D)图(1)、(2)、(3)、(4)都正确。
10．在圆柱表面上的点是（）A．A点B．B点C．C点D．D点11．表示直线是投影面垂直线的图是（）A．B．C．D．12．已知线段AB在圆锥表面上，根据其正面投影判断表示AB是直线的图是( )。
13．正圆锥被一平面截切,截平面位置与锥轴线垂直时,截交线为( )A.直线B.圆C.椭圆D.抛物线14.平面与圆球相交，截交线的空间形状是( )A.椭圆B.双曲线C.圆D.直线15．被截切三棱柱对应的侧面投影为( )16．已知一图纸幅面为297mm×420mm，该图纸幅面的代号是（）A．A1 B．A2C．A3 D．A417．已知一图纸幅面为210mm×297mm，该图纸幅面的代号是（）A．A1 B．A2 C．A3 D．A418．5号仿宋字是指（）A．字宽为5mm B．字高为5mmC．字号排序为第5位D．字宽和字高之和为5mm19．极限位置的轮廓线用（）A．双点画线B．虚线C．点画线D．细实线20．绘制物体轮廓线，所用的图线名称是( )。
一、填空题1.尺寸标注由、、和组成。
2.平面图形中所注尺寸按作用分为和。
3.图样中的尺寸以为单位。
4.空间平面按其对三个投影面的相对位置不同，可分、和5.三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。
6.正投影的基本性质：、、。
7.主视图所在的投影面称为，简称，用字母表示，俯视图所在的投影面称为，简称，用字母表示。
左视图所在的投影面称为简称，用字母表示。
8.组合体相邻的表面可能形成、和三种关系。
9.按剖切范围分，剖视图可分为、和三类。
10.两回转体共轴线相贯，相贯线是垂直于轴线的。
11.组合体的视图上，一般应标注出、和三种尺寸。
12、机械制图当中基本图幅有哪五种____、____、____、____、____、其中A4图纸幅的尺寸为________________。
13、如果你有HB、2B、2H三种铅笔，描深粗实线应选用__2B __铅笔，画底稿应选用__HB__铅笔，描深细线、写字应选用__2H __铅笔。
14、工程上采用的投影法是__________和__________法，其中平行投影法按投射线与投影面是否垂直又分为__________和__________法。
15、已知点A（10,15,20），点B（20,10,15），那么点A在点B____（左右），那么点A在点B___（上下），那么点A在点B___（前后）。
二、选择题（每题2分，共20分）1.不可见轮廓线采用（）来绘制A．粗实线 B．细虚线 C.细实线2.下列比例当中表示放大比例的是（）A．1：1 B．2：1 C.1：23.下列尺寸正确标注的图形是( )4.标题栏一般位于图纸的（）A．右下角 B．左下角 C.右上角5.下面不属于规定的三视图的名称是（）A·297*420 B·210*297 C·420*594 D·594*8419.物体上互相平行的线段，轴测投影（）A.平行B.垂直C.无法确定10.正等轴测图中，为了作图方便，轴向伸缩系数一般取（）A.3B.2C.111.在下图中已知形体的三面投影图，则与其吻合的轴测图是。
⼯程制图复习题（答案）⼯程制图复习试题⼀、填空题1.当棱柱的上、下底⾯与棱线垂直时，称之为；若棱柱的上、下底⾯与棱线倾斜时称之为。
正棱柱、斜棱柱2.平⾯与⽴体相交，所得的交线称为：，交线所围成的平⾯图形称为：。
截交线、断⾯3.正垂⾯上的圆在V⾯上的投影为，在H⾯上的投影形状为。
直线、椭圆4.曲线根据其上⾯点所属平⾯不同分为：平⾯曲线和两⼤类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧⾯6.求圆锥⾯上的点的投影常⽤法和法。
纬圆、素线7.在轴测图中，根据投射⽅向与轴测投影⾯P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺⼨分为，和尺⼨三种。
定形、定位、总体9.绘制机械图样时采⽤的⽐例，为机件相应要素的线性尺⼨与相应要素的线性尺⼨之⽐。
图样、实物10.图形是圆或⼤于半圆的圆弧标注_____尺⼨；图形是⼩于半圆的圆弧标注_____尺⼨。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同⼀机件如采⽤不同的⽐例画出图样，则其图形⼤⼩______（相同，不同），但图上所标注的尺⼨数值是______（⼀样的，不⼀样的）。
不同、⼀样的13.投影法分和两⼤类。
中⼼投影法、平⾏投影法14.⽤平⾏于正圆柱体轴线的平⾯截该⽴体，所截得的图形为_________。
矩形15.⽤垂直于圆椎轴线的平⾯截该⽴体，所截得的图形为。
圆⼆、判断题1棱锥的⼀个⾯在W⾯的投影积聚成⼀条线，⾯上的⼀点A在W⾯的投影也在这条线上。
（√）2求棱锥⾯上点的投影，可以利⽤素线法来做。
（╳）3平⾯⽴体相贯，相贯线可能是⼀组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平⾯截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间⾓均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三⾯正投影图的规律“长对正、⾼平齐、宽相等”仍然适⽤于组合体的投影图。
（√）9⽴体的投影图中，正⾯投影反映形体的上下前后关系和正⾯形状。
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.6.7.正、斜8.9.比。
10.径11.12.13.14.15.1（√）2╳）3√）456）7（╳）8（√）9（╳）三、选择题下列不是曲面立体术语的是（）。
A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
A 矩形B 圆C 椭圆D 都有可能平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（）A 圆或椭圆B 等腰三角形C 抛物线D 双曲线求直线与平面立体相交时的贯穿点不会用到的方法（）A 利用立体表面的积聚性B 利用辅助平面C 利用直线的积聚性投影D 利用纬圆法和素线法投影图中图线、线框含义表述不正确的是（）A 图线表示形体上两个面的交线或平面的积聚投影B 表示曲面体的转向轮廓线的投影C 一个封闭的线框表示一个面即平面D 一个封闭的线框表示两个面或两个以上面的重影三角形平面的三个投影均为缩小的类似形，该平面为( )A 水平面B 正平面C 侧平面D 一般位置平面在工程图样中，画尺寸线应采用的线型为( )A 细虚线B 细实线C 粗实线D 粗虚线已知物体的主、俯视图，正确的左视图是（ ）图。
ABC下面选项中，立体正确的左视图是（ ）图。
B C D已知一立体的轴测图，按箭头所指的方向的视图是( )B C D）。
C D点A A已知主视图和俯视图，选择正确的左视图（ ）。
A B C D已知主视图和俯视图，选择正确的左视图（）。
A B C D四、读图题判断点K判断两直线位置关系_________ _________ _________平行交叉交叉判定两直线的相对位置（平行、相交、交叉）。
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
![工程制图复习试题[含答案解析]](https://img.taocdn.com/s1/m/e858b4084b35eefdc8d333b3.png)

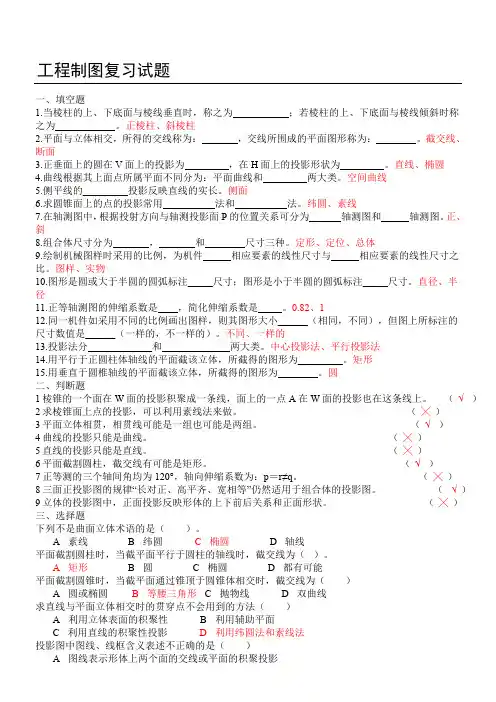

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。
答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。
答案：毫米3. 工程制图中，表示物体对称性的符号是________。
答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。
答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。
答案：度符号6. 工程制图中，表示物体厚度的线型是________。
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图期末考试复习试题《工程制图基础》期末复习试题一、点、线的投影作图。
1、做出诸点的三面投影:A(25,15,20);点B距离投影面W、V、H分别为20,10，15。
2、作正平线AB的三面投影。
已知点A距H面为8mm，距V面为15mm，距W面为25mm，ABZ,20mm，γ,60º，点B在点A的右上方。
OXHYYW3、已知:正平线AB的实长为50mm。
求作:a′(一解即可)4、已知:A、B、C点的二面投影。
求作:A、B、C的第三面投影。
第1页，共8页5、完成四边形ABCD的水平投影。
二、选择题:1、已知带有圆柱孔的半球体的四组投影，正确的画法是( )图。
2、已知物体的主、俯视图，正确的左视图是( )图。
第2页，共8页3、点A在圆柱表面上，正确的一组视图是( )4、根据主、俯视图，选择正确的主视图的剖视图。
( )5、已知圆柱切割后的主、俯视图，正确的左视图是( )图。
6、下面选项中，立体正确的左视图是( )图。
第3页，共8页7、下面选项中，立体正确的左视图是( )图。
(a) (b) (c) (d)三、已知圆锥面上点A、点B一个投影，试求其另外两个投影。
z(b')a'xyWyH四、由已知立体的两个视图，补画第三视图。
第4页，共8页五、补画平面立体被截切后的水平投影和侧面投影。
六、补全圆柱被截切后的侧面投影。
(保留作图线) 第5页，共8页七、补全相贯线正面投影。
(保留作图线)八、补画机件三视图所缺的线条。
(保留作图线) 第6页，共8页九、将主视图改为改为适当的全剖视图。
第7页，共8页十、在中间的图形上，将主视图合适的地方改为全剖视图。
第8页，共8页。
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
第1页，共10页 厦门大学网络教育2014-2015学年第一学期 《工程制图》课程复习题 一、填空题 1、尺寸组成的四大要素是尺寸线、尺寸界限、尺寸起止符号和尺寸数字。 2、建筑总平面图中标注的尺寸是以M为单位，一般标注到小数点后2位；其它建筑图样（平、立、剖面）中所标注的尺寸则以MM为单位；标高都以M为单位。 3、建筑立面图的命名方法有三种。其中，反映主要出入口或比较显著地反映出房屋外貌特征的那一面的立面图，称为正立面，其余的立面图相应地称为背立面图和侧立面图；还可以按房屋的朝向来命名，如东立面、南立面、北立面和西立面图等；也可以按照轴号来命名。 4、建筑形体的两种基本组成方式是 叠加和 切割。 5、详图的位置和编号，应以详图符号（详图标志）表示。详图符号以粗实线线绘制，直径为14mm。详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。
6、钢筋按其强度和品种分为不同等级， Ⅱ级钢筋的直径符号为。 7、写出下列常用结构构件的代号名称： YKB预制预应力空心板、GL过梁。 8、建筑平面图中，横向定位轴线的编号用 阿拉伯数字 从 左 至 右 依次编写；竖向定位轴线的编号用 大写拉丁字母 从 下 至 上 顺序编写。 9、建筑物按其使用功能通常可分为工业建筑、民用建筑、农业建筑及军用建筑。 10、剖面图和断面图的区别在于得到的投影，断面图是面的投影，而剖面图是体的投影。 11、建筑施工图包括施工总说明、总平面图、平面图、立面图、剖面图、详图。 12、立面图中用特粗实线表示地平线，用粗实线表示房屋轮廓线。 13、建筑剖面图的剖切位置和剖视方向在首层平面图中表示。 14、基础图包括 基础布置图和基础大样。 15、结构施工图中， 圈梁的代号为QL， 屋面板的代号为WB。 16、标高有两种，其中绝对标高以青岛附近的黄海平均海平面为零点；相对标高以房屋的室内地坪为零点。标高应以米为单位。 17、建筑平面图（除屋顶平面图外）实际上是房屋的水平剖面图，它的剖切位置在门窗洞口上方，用来表示房屋的平面布置情况。 18、结构施工图表达结构设计的内容， 它是表示建筑物受力构件的布置、形状、大小、材料、构造及其相互关系的图样。 19、房屋施工图由于专业分工的不同，分为 建筑施工图、结构施工图和设备施工图。 20、为了保护钢筋防锈、防火、防腐蚀，钢筋外边缘至构件表面应留有一定厚度的保护层。 第2页，共10页
21.在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为外包尺寸；第二道为墙柱中心轴线间的尺寸，称为轴线尺寸；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为细部尺寸。 22、钢筋混凝土构件中的钢筋按其作用可分为受力筋、分部筋、箍筋、架立筋。 23、房屋结构施工图的图样一般包括机构布置图和构件详图两种。
二、选择题 1．制图国家标准规定，图纸幅面尺寸应优先选用（ C ）种基本幅面尺寸。 A. 3 B. 4 C. 5 D. 6 2. 已知KC(KL)线段是属于平面ABC的线段，其正确的投影图是（ A ）
3.已知主、俯视图，正确的左视图是（A ） 4. 图样中汉字应写成( B )体,采用国家正式公布的简化字。 A. 宋体 B. 长仿宋体 C. 隶书 D. 楷体 5. 图纸中数字和字母分为( A )两种字型。 A. A型和B型 B. 大写和小写 C. 简体和繁体 D. 中文和英文 6. 建筑制图标准规定,尺寸分为总尺寸、( B )、细部尺寸。 A. 局部尺寸 B. 定位尺寸 C. 高度尺寸 D. 长度尺寸 7. 获得投影的要素有投射线、( B )、投影面。 A. 光源 B. 物体 C. 投射中心 D. 画面 第3页，共10页
8. 在正等轴测图中,简化伸缩系数为( B ) A. 0.82 B. 1 C. 1.22 D. 1.5 9. 国家标准推荐的轴测投影法为( D ) A. 正轴测投影和斜轴测投影 B. 正等测和正二测 C. 正二测和斜二测 D. 正等测和斜二测 10. 用四心法画椭圆,四个圆心( A )上。 A. 在椭圆的长短轴 B. 不在椭圆长短轴 C. 均在椭圆的短轴 D. 均在椭圆的长轴 11. 在斜二等轴测图中,取两个轴向伸缩系数为1时,另一个轴的轴向伸缩系数为( A ) A. 0.5 B. 0.6 C. 0.82 D. 1.22 12. 为表示物体的内部情况,需在轴测图上作剖切,一般情况下作1/4剖切,并剖去物体的( C ) A. 左方 B. 左前方 C. 右方 D. 下方 13. 点A到( A )距离为Y坐标。 A. 正面 B. 水平面 C. 侧面 D. 后面 14. ( A ),3面投影均没有积聚性。 A. 一般位置平面 B. 水平面 C. 正平面 D. 侧平面 15. 求( D )面的实形时,先变换为投影面的垂直面,再变换为投影面的平行面。 A. 平行 B. 垂直 C. 相交 D. 一般位置 16． 1:2是( B )的比例。 A. 放大 B. 缩小 C. 优先选用 D. 尽量不用 17. 在绘制建筑物或构筑物的局部放大图时,其绘图比例有( D )种。 A. 2 B. 3 C. 4 D. 5 18. 绘制图样时,对回转体的轴线或中心线用( C )绘制。 A. 粗实线 B. 细实线 C. 细点画线 D. 组点画线
19. 制图国家标准规定,字体的号数,即字体的高度分为( D )种。 A. 5 B. 6 C. 7 D. 8 20. 国家标准规定，汉字系列为1.8 , 2.5 , 3.5 , 5 , 7 , 10 , 14 ,( C )。 A. 16 B. 18 C. 20 D. 25 21. 总图中的坐标、标高、距离宜以( B )为单位,并应至少取小数点后两位,不足时以”0”补齐。 A. km B. m C. cm D. mm 22. 正投影的基本特性主要有实形性、积聚性、( A )。 A. 类似性 B. 特殊性 C. 统一性 D. 普遍性 23. 在正等轴测图中,轴向伸缩系数为( A ) A. 0.82 B. 1 C. 1.22 D. 1.5 24. 画正等轴测图的步骤是,先在投影图中画出物体的( A ) A. 直角坐标系 B. 坐标点 C. 轴测轴 D. 大致外形 25. 在正等轴测图中,椭圆的长、短轴方向是相互( D )的。 A. 平行 B. 交叉 C. 相交 D. 垂直 26. 在斜二等轴测图中,平行于两个轴的轴向伸缩系数为1的轴测面上图形（ C ） A. 变大 B. 变小 C. 无变化 D. 变短 27. 画轴测剖视图的方法有两种，其中之一是先画( A )再作剖视。 A. 断面 B. 外形 C. 三视图 D. 剖面线 第4页，共10页
28. 平行于H面的直线称( A )。 A. 水平线 B. 铅垂线 C. 正垂线 D. 侧垂线 29. 正平面在W面上的投影反映为( D )。 A. 实形 B. 水平线 C. 类似形 D. 平行于OZ轴的直线 30. 换面法中当新投影轴平行于直线的水平投影时,是求一般位置直线对( B )的倾角。 A. W面 B. H面 C. V面 D. H面 31．某产品用放大一倍的比例绘图,在标题栏比例项中应填（ D ）。 A. 放大1倍 B. 1×2 C. 2/1 D. 2:1 32. 若采用1:5的比例绘制一个直径为40的圆时,其绘图直径为( A )。 A. Ф8 B. Ф10 C. Ф160 D. Ф200 33. 钢筋混凝土构件配筋图中受力钢筋应画( C )。 A. 细实线 B. 中实线 C. 粗实线 D. 双线 34. 制图国家标准规定,字体的号数,即字体的( A )。 A. 高度 B. 宽度 C. 长度 D. 角度 35. 制图国家标准规定,图样中书写数字或字母的字型有A、B两种,其区别为( D )。 A. 字宽不同 B. 字体大小不同 C. 笔画粗细不同 D. 倾斜角度不同 36. 标注( B )尺寸时,应在尺寸数字前加注直径符号Ф。 A. 圆的半径 B. 圆的直径 C. 圆球的半径 D. 圆球的直径 37. 将投射中心移至无限远处,则投射线视为相互( A )。 A. 平行 B. 交于一点 C. 垂直 D. 交叉 38. 相邻两轴测轴之间的夹角称为( C ) A. 夹角 B. 两面角 C. 轴间角 D. 倾斜角 39. 在斜轴测投影图中,两个轴向伸缩系数( D )的轴测图,称为斜二等轴测图。 A. 同向 B. 不同 C.相反 D. 相同
40. 画球的正等轴测图,如采用简化伸缩系数,直径放大( C )倍。 A. 0.82 B. 1 C. 1.22 D. 1.5
三、判断题
1、相贯线是相互贯穿的两个基本体表面的共有线，它一定是封闭的空间曲线。 （ × ） 2、在不致引起误解时，图形中的相贯线可以简化，例如用圆弧线或直线代替非圆弧曲线，也可以采用模糊画法表示相贯线。 （ √ ） 3、组合体上标注的尺寸，一般情况下包括定位和定形尺寸两种。 （ × ） 4、形体分析法的要点是：（1）分清组合体的基本组成部分，（2）搞清各部分之间的相对位置，（3）辨清相邻两形体的组合形式及表面连接关系。 （ √ ） 5、标注平行并列的尺寸时，应使较小的尺寸靠近视图，较大的尺寸依次向外分布。 （ √ ） 6、定位尺寸是确定各基本几何体大小的尺寸。 （ × ） 7、视图和剖视的分界线用波浪线，也可采用双折线，半剖视图则应采用细点画线为分界线。（ √ ） 8、根据1998年颁布的《机械制图 图样画法 视图》国家标准规定，视图通常有基本视图、向视图、局部视图和斜视图四种。 （ × ） 9、局部视图必定是基本视图的一部分。 （ √ ） 10、剖视图可分为全剖视图、半剖视图和局部视图三种。 （ √ ）
11、若一平面其正面投影和水平投影都是类似形，这个平面一定是一般位置平面。
