步进电机控制电路设计

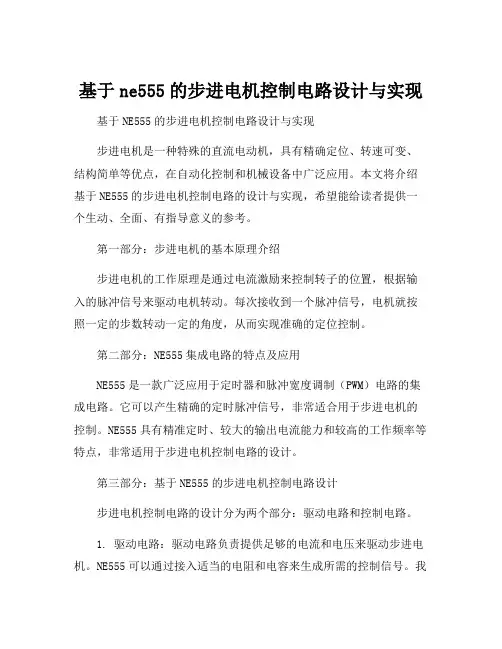

基于ne555的步进电机控制电路设计与实现基于NE555的步进电机控制电路设计与实现步进电机是一种特殊的直流电动机，具有精确定位、转速可变、结构简单等优点，在自动化控制和机械设备中广泛应用。

本文将介绍基于NE555的步进电机控制电路的设计与实现，希望能给读者提供一个生动、全面、有指导意义的参考。

第一部分：步进电机的基本原理介绍步进电机的工作原理是通过电流激励来控制转子的位置，根据输入的脉冲信号来驱动电机转动。

每次接收到一个脉冲信号，电机就按照一定的步数转动一定的角度，从而实现准确的定位控制。

第二部分：NE555集成电路的特点及应用NE555是一款广泛应用于定时器和脉冲宽度调制（PWM）电路的集成电路。

它可以产生精确的定时脉冲信号，非常适合用于步进电机的控制。

NE555具有精准定时、较大的输出电流能力和较高的工作频率等特点，非常适用于步进电机控制电路的设计。

第三部分：基于NE555的步进电机控制电路设计步进电机控制电路的设计分为两个部分：驱动电路和控制电路。

1. 驱动电路：驱动电路负责提供足够的电流和电压来驱动步进电机。

NE555可以通过接入适当的电阻和电容来生成所需的控制信号。

我们可以利用NE555的工作方式，将输出引脚PULSE连接到步进电机的驱动电路，从而实现电机的转动。

2. 控制电路：控制电路负责接收外部输入的控制信号，并通过适当的逻辑电路来控制NE555的触发和复位。

通过调整输入的脉冲频率和脉冲宽度，我们可以控制步进电机的转速和转动方向。

此外，还可以添加一些保护电路，如电流限制电路和过压保护电路，以保证步进电机的安全运行。

第四部分：基于NE555的步进电机控制电路实现和优化在实现步进电机控制电路之前，我们需要做一些参数的选择和优化。

根据步进电机的额定电流和工作电压，我们可以选择合适的驱动电路。

同时，还可以通过调整NE555的电路参数和脉冲信号的频率和宽度等来实现电机的精确控制。

在实际实现时，我们还需要注意一些细节，如电源的稳定性、电路的耗能情况等。

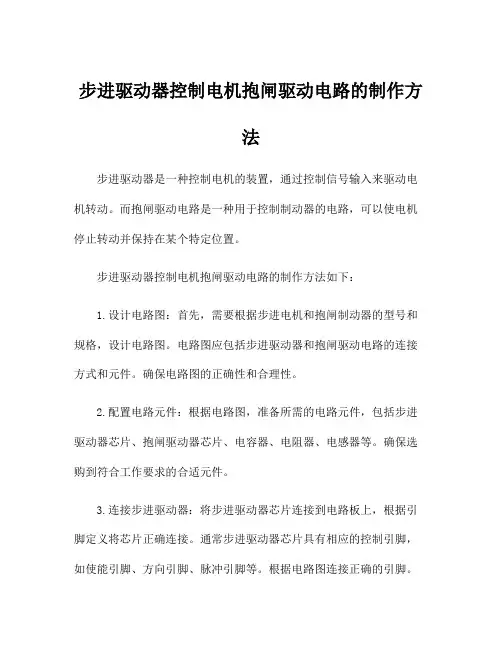

步进驱动器控制电机抱闸驱动电路的制作方法步进驱动器是一种控制电机的装置，通过控制信号输入来驱动电机转动。

而抱闸驱动电路是一种用于控制制动器的电路，可以使电机停止转动并保持在某个特定位置。

步进驱动器控制电机抱闸驱动电路的制作方法如下：1.设计电路图：首先，需要根据步进电机和抱闸制动器的型号和规格，设计电路图。

电路图应包括步进驱动器和抱闸驱动电路的连接方式和元件。

确保电路图的正确性和合理性。

2.配置电路元件：根据电路图，准备所需的电路元件，包括步进驱动器芯片、抱闸驱动器芯片、电容器、电阻器、电感器等。

确保选购到符合工作要求的合适元件。

3.连接步进驱动器：将步进驱动器芯片连接到电路板上，根据引脚定义将芯片正确连接。

通常步进驱动器芯片具有相应的控制引脚，如使能引脚、方向引脚、脉冲引脚等。

根据电路图连接正确的引脚。

4.连接抱闸驱动电路：将抱闸驱动器芯片连接到电路板上，根据引脚定义将芯片正确连接。

抱闸驱动器芯片通常具有制动控制引脚和状态反馈引脚。

根据电路图连接正确的引脚。

5.配置电源：为步进驱动器和抱闸驱动电路提供电源。

根据芯片的电源要求，配置相应电源电压和电流。

通常步进驱动器和抱闸驱动器芯片的电源电压范围在12V到36V之间。

6.连接信号线：根据电路图连接步进驱动器和抱闸驱动电路的信号线。

信号线通常包括脉冲信号、方向信号、使能信号等。

确保信号线的正常连接。

7.调试和测试：经过以上的连接工作之后，对电路进行调试和测试。

通过输入控制信号，观察步进驱动器和抱闸驱动器的工作状态，确保其正常工作和稳定性。

8.完善电路设计：根据实际应用需求，对电路进行进一步的改进和完善。

可以增加保护电路、滤波电路、反馈电路等，提高电路的可靠性和稳定性。

9.封装和固定：将电路板固定在适当的位置，并进行封装，保护电路元件不受外界干扰或损坏。

10.测试验证：对已制作的电路进行长时间运行的测试和验证。

通过多次测试验证，确保电路的可靠性和稳定性。

四相八拍步进电机控制电路
步进电机在各种自动控制领域中有着广泛的应用，它通过精确的位置控制和简单的控制电路设计，实现了高效的运行。

在步进电机中，四相八拍步进电机是一种常见的类型，它具有结构简单、控制方便等特点，因此得到了广泛采用。

步进电机的控制原理基于控制电路对电机内部各个线圈的通断控制，从而实现单步运动。

四相八拍步进电机由四个线圈组成，按相间夹角为90度的顺序连接，每相均可单独控制。

常见的步进电机控制电路包括单片机控制、逻辑门控制等。

在设计四相八拍步进电机控制电路时，首先需要确定电机驱动方式。

常见的方式包括全步进驱动和半步进驱动。

全步进驱动中，电机每步转动一个完整的步进角度；而在半步进驱动中，电机每步转动半个步进角度。

选择不同的驱动方式可以实现不同的转动精度和速度要求。

控制电路中常用的元器件包括晶体管、电阻、电容等。

通过合理的连接和控制，可以使步进电机按照预先设定的步进序列运行。

在具体设计电路时，需要根据电机的参数和工作要求，选择合适的元器件和控制方式，并进行电路调试和优化。

为了确保步进电机的稳定运行，还需要注意电源稳定性和线圩的连接质量。

稳定的电源可以提供电机正常工作所需的能量，而良好的线圩连接可以减小电机运行时的噪音和振动，延长电机使用寿命。

总的来说，四相八拍步进电机控制电路是实现步进电机精准运动的关键，通过合理的设计和调试，可以有效地实现对电机位置的控制。

在实际应用中，可以根据具体要求进行电路的定制设计，以满足不同场景下步进电机的控制需求。

1。

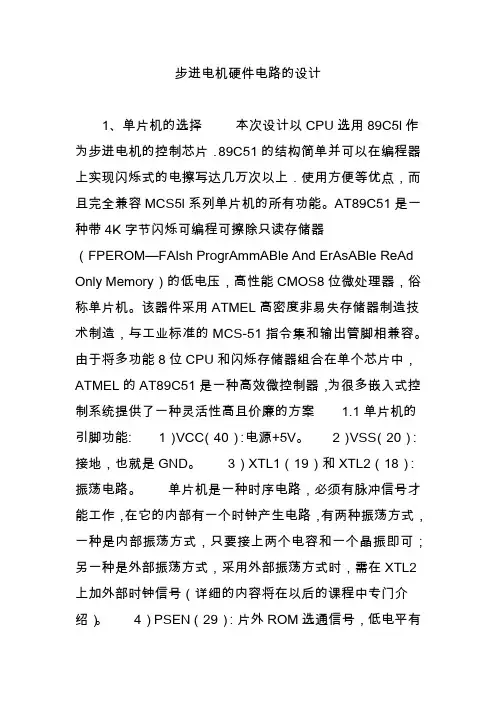

步进电机硬件电路的设计1、单片机的选择本次设计以CPU选用89C5l作为步进电机的控制芯片．89C51的结构简单并可以在编程器上实现闪烁式的电擦写达几万次以上．使用方便等优点，而且完全兼容MCS5l系列单片机的所有功能。

AT89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—FAlsh ProgrAmmABle And ErAsABle ReAd Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。

该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案 1.1单片机的引脚功能: 1）VCC（40）：电源+5V。

2）VSS（20）：接地，也就是GND。

3）XTL1（19）和XTL2（18）：振荡电路。

单片机是一种时序电路，必须有脉冲信号才能工作，在它的内部有一个时钟产生电路，有两种振荡方式，一种是内部振荡方式，只要接上两个电容和一个晶振即可；另一种是外部振荡方式，采用外部振荡方式时，需在XTL2上加外部时钟信号（详细的内容将在以后的课程中专门介绍）。

4）PSEN（29）：片外ROM选通信号，低电平有效。

5）ALE/PROG（30）：地址锁存信号输出端/EPROM 编程脉冲输入端。

6）RST/VPD（9）：复位信号输入端/备用电源输入端。

7）EA/VPP（31）：内/外部ROM选择端8）P0口（39-32）：双向I/O口。

9．P1口（1-8）：准双向通用I/0口。

9）P2口（21-28）：准双向I/0口。

原理图如1所示：图1 AT89C51的引脚图 1.2 主要特性：与MCS-51 兼容4K字节可编程闪烁存储器寿命：1000写/擦循环数据保留时间：全静态工作：0Hz-24Hz三级程序存储器锁定、128*8位内部RAM、32可编程I/O线、两个16位定时器/计数器、5个中断源、可编程串行通道、低功耗的闲置和掉电模式、片内振荡器和时钟电路1) 振荡器特性：XTAL1和XTAL2分别为反向放大器的输入和输出。

步进电机驱动电路设iti耍隧着数字化技术发展，数字控制技术得對了广泛而深入的应用。

步进电机是一种将数字信号直接转换成轴位務或线位務的控制腿动元件,具有快速起动和停止的特点。

S 为步进电动机组成的控翎系统结构简单，价招低廉，性能上能满足工业腔制的基本要求, 所以广泛地应用于手工业自动控翎、数控机床、组合机床、机器人、il算机外围设备、照相机，投影仪、像机、大型望远镜、卫星天线定位系貌、医疗器件以员各种可腔机MIR等等。

直流电机广泛应用于it算机外围设备（如硬盘、軟盘和光盘存棒器）、家电产品、医疗器械和电动车上,无刷直流电机的转子部普遍使用永龜林料组成的磁鋼, 并且在航空、航天、汽车、精密电子等行业也被广泛应用。

在电工设备中的应用，除了直浦电磁铁（直济继电器、直滾接触器等）外，最重要的就是应用在直济废转电机中。

在发电厂里，同步发电Hl的助脱机、蓄电池的充电HI 等，都是直流发电Hl；錯炉给粉机的原动机是直流电动机。

此外,在许多工业部门，例如大塑轧鋼设备、大型精密机床、矿井卷畅机、市电车、电缆设备要求严怡线速度一致的地方等，通常都果用直流电动机作为原动机来isaji作机械的。

直逍发电机通常是作为直流电源，向负裁输岀电能；a 潦电动机则是作为原动机带动各种生产机械工作，向负我输出机械能。

在控初系坑中, 直潦电机还有其它的用迩，例如测速电机、何服电机等。

他们都是利用电和磁的相互作用来实现向机械能能的转换。

介鉛了步进电机和直流电机原理及其驱动程序控初控制模块，通11 AT89S52单片机及脉冲分配器（R林逻辑转换器）L298完成步进电机和宜流电机各种运行方式的控制。

实现步进电机的正反转速18控制并且显示数振。

整个系筑果用模快化设计，结枸简单、可靠,通il按建控制，操作方便，节省成本。

关鍵词:步进电机，单片机控制,AT89S52, L297, L2981步进电动机11.1步进电机简介11.2步进电机分类22步进电机工作原理32. 1步进电HI结构32. 2步进电机的旋转方武3 3设计原理53.1硕件电路组成53.2步进电机控制电路53.2.1廿数器工作模成63.2.2定时器工作模式6 4步进电机驱朋电路设it 74.1驱动芯片L29774.2驱动芯片L29884.3權盘电路94.4显示电路105步进电机控制程序11 总给14致15参考文151步进电动机1.1步进电机简介步进电动#1是一种稱电脉冲信号转換成角位務或线位務的精密执行元件,由于步进电机具有控制方便、体枳小等特点,所以在数控系统!自动生产线!自动灿表!绘图机和计算机外围设备中需到广泛应用。

步进电机H桥功率驱动电路设计步进电机是一种特殊的直流电机，可以通过一定的控制方式实现精准的角度控制。

步进电机的驱动电路通常采用H桥功率驱动电路，其中H桥电路是通过四个开关元件（通常是MOSFET管或者IGBT管）和两个电源组成的，能够实现电机的正、反向旋转。

H桥电路由四个开关元件组成，其中开关S1和S4连接在一起，共同控制电机的一个端口，开关S2和S3连接在一起，共同控制电机的另一个端口。

H桥电路有四种状态：S1和S4为导通状态，S2和S3为截止状态；S2和S3为导通状态，S1和S4为截止状态；S1和S3为导通状态，S2和S4为截止状态；S2和S4为导通状态，S1和S3为截止状态。

步进电机的驱动原理是通过控制H桥电路的四种状态，使得电机在施加电源电压的不同方向上旋转。

控制步进电机的一个重要参数是步距角，即电机每转一圈所走过的角度。

根据步距角的大小，步进电机可以分为全角步进电机和半角步进电机。

全角步进电机的步距角为360度/步数，控制方式可以是单相驱动方式或者双相驱动方式。

单相驱动方式只需要两个驱动电路，一个控制电机的一个端口，另一个端口通过调整S1和S4的导通时间来实现，通过调整导通的时间长短，可以控制电机的速度。

双相驱动方式需要四个驱动电路，分别控制电机的两个端口，通过交替切换四种状态来实现控制。

半角步进电机的步距角为360度/（2×步数）。

控制半角步进电机通常采用四相驱动方式，需要八个驱动电路，通过交替切换八种状态来实现控制。

四相驱动方式的原理是将步进电机的一个端口分成四段，通过施加电源电压的不同顺序，使得电机在不同的相邻段上产生磁场，并完成旋转。

步进电机的驱动电路设计需要考虑以下几个问题：1.驱动电路的工作电压范围，要能适应电机的额定电压以及工作电压波动范围。

2.驱动电路的开关元件的选型，要能够满足电流和功率的要求，并具有足够的开关速度。

3.驱动电路的保护措施，要考虑过流、过热等异常情况的保护。

基于单片机的步进电机控制电路设计
步进电机是一种应用广泛的电机，它的控制方式是通过逐步改变电流来驱动电机转动。

基于单片机的步进电机控制电路设计可以使步进电机的控制更加精确、方便和自动化。

下面将介绍一下如何设计一台基于单片机的步进电机控制电路。

首先，我们需要选择合适的单片机。

对于步进电机控制，需要一个I/O口数目足够的单片机，并且要求计算速度快、性能稳定。

常用的单片机有AT89C51、AVR、PIC、STM32等，其
中STM32拥有强大的计算能力和外设支持，非常适合用于步
进电机控制电路的设计。

接下来，我们需要考虑步进电机的驱动方式。

步进电机可以采用全步进或半步进两种方式驱动。

全步进控制方式会让电机一步步转动，步距为180度，转速慢但精确度高，而半步进控制方式可以让电机先半步，再进入全步进控制，提高了转速同时又保持了较高的精度。

最后，我们需要设计电路连接和代码编写。

在电路连接方面，需要将单片机输出引脚和驱动芯片的控制引脚相连，同时将驱动芯片输出端和电机的相应引脚相连。

在代码编写方面，需要根据所选单片机的指令集来编写步进电机控制引脚输出的程序，实现步进电机转速和方向的控制。

综上所述，基于单片机的步进电机控制电路设计需要选取合适的单片机，选择合适的步进电机驱动方式，并根据电路连接和
代码编写来实现电机的精确控制。

这样设计出的步进电机控制电路可以应用于各种机械设备控制，使之更加智能化和自动化。

三相步进电机驱动电路设计一、引言步进电机是一种将电脉冲信号转换为机械转动的电动机，具有结构简单、定位精度高、起动停止快的特点，被广泛应用于数控机床、机器人、自动化设备等领域。

本文将介绍三相步进电机驱动电路的设计。

二、驱动原理三相步进电机的驱动原理基于磁场交替作用的原理，通过控制电流的改变，使电机在不同的磁场中转动。

它分为两种驱动方式：全、半步进驱动。

全步进驱动方式中，步进电机每接收一个脉冲信号就转动一个步距，而在半步进驱动方式中，步进电机每接收一个脉冲信号就转动半个步距。

本文以全步进驱动为例进行设计。

三、电路设计1.电源电路：步进电机驱动电路需要一个稳定的直流电源，通常使用电容滤波器和稳压电路来提供稳定的电压输出，保证电机正常工作。

2.脉冲发生及控制电路：脉冲发生电路产生脉冲信号，用于控制步进电机的转动。

常用的发生电路有震荡电路和微处理器控制电路。

本文以震荡电路为例，通过计算电容充放电时间确定震荡频率。

3.驱动电路：驱动电路是步进电机的核心，它将脉冲信号转换为电流控制信号，控制步进电机的转动。

常用的驱动方式有双H桥驱动和高低电平驱动。

本文以双H桥驱动为例进行设计。

4.电流检测和反馈电路：为了控制步进电机的转速和转矩，需要对电机的电流进行检测和反馈。

常用的检测电路有电阻检测和霍尔效应检测。

通过检测电流大小，可以调节驱动电流，以达到控制步进电机的效果。

5.保护电路：为了保护步进电机和驱动电路的安全，需要设计相应的保护电路。

常见的保护电路有过流保护电路、过热保护电路和短路保护电路等。

四、总结本文介绍了三相步进电机驱动电路的设计。

通过合理设计电路，可以实现对步进电机的控制和保护，提高步进电机的运行效果和寿命。

未来，可以进一步研究和改进三相步进电机驱动电路的设计，以满足更高精度、更高速度的步进电机应用需求。

基于stm32的步进电机控制系统设计与实现基于STM32的步进电机控制系统设计与实现1. 概述步进电机是一种非常常见的电动机，在许多自动化系统和工控设备中得到广泛应用。

它们具有精准的定位能力和高效的控制性能。

本文将介绍如何使用STM32微控制器来设计和实现步进电机控制系统。

2. 硬件设计首先需要确定步进电机的规格和要求，包括步距角、相数、电流和电压等。

根据步进电机的规格，选择合适的驱动器芯片，常见的有L298N、DRV8825等。

接下来，将选定的驱动器芯片与STM32微控制器相连。

通常，步进电机的控制信号需要使用到微控制器的GPIO引脚，同时由于步进电机的工作电流比较大，需要使用到微控制器的PWM输出信号来调节驱动器芯片的电流限制。

除此之外，还需要一个电源电路来提供驱动器和步进电机所需的电源。

可以选择使用一个电源模块，也可以自行设计电源电路。

3. 软件设计软件设计是步进电机控制系统的核心部分，主要包括步进电机驱动代码的编写和控制算法的实现。

首先，需要在STM32的开发环境中编写步进电机驱动代码。

根据所选的驱动器芯片和步进电机规格，编写相应的GPIO控制代码和PWM输出代码。

同时，可以添加一些保护性的代码，例如过流保护和过热保护等。

接下来，需要设计和实现步进电机的控制算法。

步进电机的控制算法通常是基于位置控制或速度控制的。

对于位置控制，可以使用开环控制或闭环控制，闭环控制通常需要使用到步进电机的编码器。

对于开环控制，可以通过控制步进电机的脉冲数来控制位置。

通过控制脉冲的频率和方向，可以实现步进电机的转动和停止。

这种方法简单直接，但是定位精度有限。

对于闭环控制，可以使用PID控制算法或者更高级的控制算法来实现位置控制。

通过读取步进电机的编码器反馈信号，可以实时调整控制输出。

这种方法可以提高定位精度和抗干扰能力，但是算法实现相对复杂。

4. 系统实现在完成硬件设计和软件设计后，可以进行系统的调试和实现。

基于stm32103的步进电机控制系统设计步进电机是一类常用的电机，广泛应用于控制系统中。

本文旨在介绍步进电机及其在控制系统中的应用，并概述本文的研究目的和重要性。

步进电机是一种将电脉冲信号转换为旋转运动的电机。

构成和工作方式步进电机由定子、转子和驱动电路组成。

定子是电磁铁，可以根据输入的电流控制电磁铁产生磁场。

转子是由磁性材料制成的旋转部分，定子的磁场会使得转子受到磁力的作用而旋转。

步进电机的工作方式是通过不断输入脉冲信号来控制电机的运动。

每一次输入一个脉冲信号，步进电机就会转动一定的步进角度。

步进角度取决于步进电机的类型和驱动电路的设置，常见的步进角度有1.8度和0.9度。

输入脉冲信号旋转的步进角度输入脉冲信号的频率和方向决定了步进电机的转动速度和方向。

每一个脉冲信号的到来，步进电机会按照预定的步进角度旋转。

例如，若步进电机的步进角度为1.8度，那么每接收一个脉冲信号，步进电机就会旋转1.8度的角度。

综上所述，步进电机通过输入脉冲信号实现了精确而可控的旋转运动。

本文将阐述基于STM单片机的步进电机控制系统设计。

该设计包括硬件电路设计和软件程序设计。

本文将介绍如何通过STM与步进电机进行通信和控制，以实现预定的步进运动。

步进电机控制系统的硬件电路设计主要包括以下部分：步进电机驱动电路：通过STM的GPIO口控制步进电机驱动电路，实现电机的正转、反转和停止等操作。

电源电路：为步进电机提供稳定的电源供电，保证系统正常工作。

外设接口：设计相应的接口电路，实现STM与外部设备的连接。

步进电机控制系统的软件程序设计主要涉及以下方面：初始化设置：在程序开始运行时，对STM进行初始化设置，包括引脚配置、时钟设置等。

步进电机驱动程序：编写相应的程序代码，通过GPIO口控制步进电机的驱动电路，实现电机的正转、反转和停止等操作。

运动控制程序：编写相应的程序代码，通过控制步进电机的驱动电路，实现预定的步进运动，包括移动一定的步数、以特定的速度旋转等。

基于FPGA的步进电机细分控制电路设计基于FPGA的步进电机细分控制电路设计引言：步进电机作为一种常用的执行机构，广泛应用于各种自动控制系统中。

然而，由于步进电机的转子结构特殊，一般只能按初始化的角度进行转动。

为了满足精确定位和高速运动的需求，人们提出了细分控制的方法。

本文将介绍一个基于FPGA的步进电机细分控制电路设计，通过FPGA的高度可编程性和并行计算能力，实现步进电机的高精度控制。

一、步进电机工作原理及细分控制的意义步进电机是一种将电信号转化为旋转运动的执行机构。

它由定子和转子构成，每个转子包含多个绕组。

通过对绕组施加脉冲信号，可以使步进电机按预定的角度进行转动，实现位置和速度的控制。

然而，传统的步进电机只能按照一个固定的步距进行转动，无法满足某些应用对高精度定位和高速运动的要求。

因此，实现步进电机的细分控制变得非常重要。

细分控制的基本思想是在一个或多个步距之间再次进行分割，使电机能够达到更高的精度。

通过增加驱动电位的变化次数，可以将电机的步距细分为更小的角度，从而提高电机运动的分辨率和精度。

一个良好的细分控制电路可以使步进电机以更高的分辨率完成旋转，且精度可以满足更高的要求。

二、基于FPGA的步进电机细分控制电路设计FPGA（Field-Programmable Gate Array）是一种集成电路，具有可编程的逻辑单元和存储单元。

通过在内部编程，可以实现各种复杂的数字逻辑功能。

利用FPGA的高度可编程性和并行计算能力，可以设计出一个高效的步进电机细分控制电路。

1. 电机驱动电路设计：步进电机驱动电路是实现步进电机细分控制的关键。

常见的步进电机驱动器有常流方式和常压方式。

本文采用常流方式，因为它对电机的细分控制更加精确，且可以降低温升和功率损耗。

驱动电路中采用了双H桥作为电流放大器，使得电机可以双向运动。

同时，还使用了恒流源电路，提供恒定电流以保证电机的正常工作。

2. FPGA控制核心设计：FPGA通过其可编程逻辑单元实现控制算法和时序控制。

基于单片机AT89C52的步进电机的控制器设计步进电机是一种非常常见的电机类型，由于其具有精准定位、适应高速运动以及控制简单等特点，被广泛应用于各种自动化设备中。

本文将从步进电机的工作原理、控制方式以及基于单片机AT89C52的步进电机控制器设计等方面展开阐述。

首先，我们来了解步进电机的工作原理。

步进电机是一种特殊的同步电动机，它具有内置的磁化轭，在没有外部励磁的情况下也能自动旋转。

步进电机的旋转是由控制电流方向和大小来实现的。

通常情况下，步进电机每转动一定角度，称为“步距角”，它可以是1.8度、0.9度、0.45度等，不同的步距角决定了电机的分辨率。

步进电机的控制方式主要有全步进和半步进两种。

全步进是指每次控制信号脉冲后，电机转动一个步距角。

而半步进则是在全步进基础上，在脉冲信号中引入一半步距角的微调。

控制信号脉冲可以是脉冲序列或者方波信号。

基于单片机AT89C52的步进电机控制器设计主要包括控制信号发生器的设计和步进电机驱动电路的设计。

控制信号发生器负责产生相应的控制信号脉冲，而步进电机驱动电路将这些脉冲信号转化为电流信号驱动步进电机。

控制信号发生器的设计可以采用定时器/计数器模块来实现。

AT89C52芯片具有可编程的定时器/计数器，可以用来产生控制信号的脉冲。

通过设置定时器的工作方式和计数值，可以实现不同频率、占空比的控制脉冲。

步进电机驱动电路的设计主要包括功率级驱动电路和电流控制电路。

功率级驱动电路负责将控制信号转化为足够大的电流驱动步进电机，通常采用功率放大器来实现。

电流控制电路则用来控制驱动电流的大小，使步进电机能够顺畅工作。

电流控制电路通常采用可调电阻、电流检测电阻和比较器等元件组成。

在步进电机控制器设计中，还需要考虑到步进电机的特性和应用需求。

例如，步进电机的电源电压、额定电流、阻抗、扭矩等参数需要与驱动电路匹配。

此外，还需要考虑到步进电机的机械结构、位置传感器、防重叠措施等因素。

一、概述STM32是一款广泛应用于嵌入式系统中的32位微控制器，其强大的性能和丰富的外设资源使其成为嵌入式系统设计中的首选。

而步进电机作为一种常见的电机类型，其精准的步进运动特性使其在各种自动控制系统中得到广泛应用。

本课程设计旨在结合STM32微控制器和28BYJ步进电机，介绍步进电机的控制原理和方法，并通过具体的实例演示控制程序的设计与实现。

二、步进电机的原理和控制1. 步进电机的工作原理步进电机是一种将电脉冲信号转换为机械位移的电动机，其内部由多相绕组和永磁转子构成。

通过向绕组施加电流，可以使得转子旋转并实现精准的步进运动。

步进电机的控制核心是确定绕组的通电顺序和脉冲信号的频率。

2. STM32的GPIO控制STM32微控制器具备丰富的通用输入输出接口(GPIO)，可以通过配置寄存器控制引脚的输出状态，实现对外部设备的控制。

3. 28BYJ步进电机的驱动28BYJ步进电机是一种常见的步进电机型号，其特点是结构简单、使用方便。

通常采用ULN2003作为驱动芯片，通过驱动芯片对步进电机的相绕组进行控制。

4. 步进电机的控制方法步进电机的控制方法包括单相全步进、单相半步进、双相全步进和双相半步进等。

不同的控制方法对应着不同的脉冲信号序列和驱动方式。

三、基于STM32的步进电机控制程序设计1. 控制程序框架步进电机的控制程序通常包括初始化步进电机、设置脉冲信号频率、控制电机旋转方向等功能。

在STM32中，可以通过编写C语言程序实现这些控制功能。

2. 初始化GPIO接口首先需要初始化STM32的GPIO接口，将其配置为输出引脚，并使步进电机的驱动芯片与之相连。

3. 算法设计根据所选用的步进电机类型和控制方式，设计生成相应的脉冲信号序列的算法，实现电机的精确定位和转动控制。

4. 接口与功能测试编写好控制程序后，需要进行接口与功能测试，验证程序的正确性和电机驱动的有效性。

四、实验设计与实现1. STM32开发环境搭建在进行实验前，需要搭建好STM32的开发环境，包括安装Keil 或者其他主流的嵌入式开发软件，并配置好对应的工程。

MSP430单片机_步进电机与直流电机控制设计步进电机和直流电机是常用于控制系统中的电机类型，它们在工业自动化、机器人、医疗设备等领域有着广泛的应用。

本文将重点介绍MSP430单片机控制步进电机和直流电机的设计。

步进电机是一种将电脉冲信号转化为角位移或线性位移的电机，它具有定步进角、驱动简单、精度高等特点。

下面是步进电机控制设计的主要步骤：1.确定电机的参数：步进电机的参数包括相数、相电阻、相感应、步距角等，这些参数决定了控制步进电机的电流大小和步进角度。

2.选择正确的驱动电路：常见的步进电机驱动电路有双极性驱动和四相八线驱动。

双极性驱动适用于电流较大的步进电机，而四相八线驱动适用于电流较小的步进电机。

3.设计控制电路：步进电机的控制电路通常是由一个逻辑电平产生器和一个驱动电路组成。

逻辑电平产生器用于产生脉冲信号，而驱动电路则根据脉冲信号控制步进电机的运行方向和速度。

4.编写控制程序：使用MSP430单片机编写控制程序，通过控制IO口输出脉冲信号，将步进电机驱动起来。

控制程序需要根据步进电机的参数来确定脉冲频率和方向，以实现步进电机的转动。

5.调试和优化：通过调试和优化控制程序，调整脉冲频率和方向，使步进电机能够按照预定的角度或线性位移进行运动。

直流电机是一种常见的电动机，在各种控制系统中被广泛应用。

下面是直流电机控制设计的主要步骤：1.确定电机的参数：直流电机的参数包括额定电压、电流和功率等，这些参数决定了控制直流电机的电流大小和速度。

2.选择正确的驱动电路：常见的直流电机驱动电路有H桥驱动和单向驱动。

H桥驱动适用于正反转控制，而单向驱动只能实现单一方向的运动。

3.设计控制电路：直流电机的控制电路通常由一个PWM信号发生器和一个驱动电路组成。

PWM信号发生器产生调制信号，控制电机的转速和转向，驱动电路则根据PWM信号给电机供电。

4.编写控制程序：使用MSP430单片机编写控制程序，通过控制IO口产生PWM信号，将直流电机驱动起来。

步进电机控制系统的设计
步进电机控制系统是一种常见的电机控制系统，用于控制步进电机的速度和方向。

设计步进电机控制系统需要考虑以下几个方面：
1. 选择合适的步进电机：根据应用场景，选择适合的步进电机型号和规格。

根据步进电机的电阻、电感等参数，计算出合适的电流和电压。

2. 选择合适的驱动器：根据步进电机的规格和控制要求，选择适合的驱动器型号。

常见的驱动器有常流驱动器和常压驱动器两种。

常流驱动器适用于控制步进电机的转速和保证输出力矩的精度；常压驱动器适用于控制步进电机的位置和运动精度。

3. 设计控制电路：根据步进电机的控制要求，设计相应的控制电路，包括信号输入电路、脉冲控制电路和电源电路。

根据实际需求，可以选择使用微控制器、PLC或者其他控制器实现控制。

4. 编写控制程序：根据实际控制要求，编写相应的控制程序。

程序可以使用各种高级语言编写，如C语言、Python等。

5. 测试和调试：完成步进电机控制系统的设计后，需要进行测试和调试。

测试包括电路测试和控制程序测试。

进行测试时需要注意安全，避免电路短路、过载等问题。

在调试过程中，需要根据测试结果进行调整优化，直到达到预期的控制效果。

总之，步进电机控制系统的设计需要充分考虑电机的规格和控制要求，选择合适的驱动器和控制器，设计合适的控制电路和编写适合的控制程序，并进行充分的测试和调试。

步进电机控制驱动电路设计一、任务步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件，它在速度、位置等控制领域被广泛地应用。

但步进电机必须由环形脉冲信号、功率驱动电路等组成控制系统方可使用。

设计一个三相步进电机控制驱动电路。

二、要求1．基本要求1）时钟脉冲产生电路，能实现步进电机的正转、反转、手动（点动）和自动控制；2）用IC设计一个具有“自启动”功能的三相三拍环形分配器；3）能驱动三相步进电机的功放电路。

使用的是三相步进电机，工作相电压为12V2．发挥部分1）设计的环形分配器可实现“三相单三拍”、“三相双三拍”和“三相六拍”的多工作方式选择；2）完成步进电机供电电源电路设计；3）其它创新。

操作说明(与实际电路相对应):（从上到下依次）（从左到右）短路环： 1 2 3 4 开关：1 4 工作模式：断开接通断开接通0 0 三相单三拍正转断开接通断开接通0 1 三相单三拍反转断开接通断开接通0 0 三相六拍反转断开接通断开接通0 1 三相六拍正转接通断开接通断开0 0 三相双三拍正转接通断开接通断开0 1 三相双三拍反转注意：按键按下为0 向上为1如果在工作时有异常情况请按复位键调节变阻器2可以调节速度的大小摘要本设计采用自己设计的电源来给整个电路供电，用具有置位，清零功能的JK触发器74LS76作为主要器件来设计环行分配器，来对555定时器产生的脉冲进行分配，通过功率放大电路来对步进电机进行驱动，从而来完成题目中的要求。

并且产生的脉冲的频率可以控制，从而来控制步进电机的速度，环形分配器中具有复位的功能，在对于异常情况可以按复位键来重新工作。

本系统具有以下的特点：1．时钟脉冲产生电路，能实现步进电机的正转、反转、手动（点动）和自动控制；2．具有“自启动”的功能。

3．可以工作在“三相单三拍”、“三相双三拍”和“三相六拍”的多工作方式选择的状态下。

4．具有复位的功能。

（创新）5．具有速度可变的功能。
