B4.2.1 焊接方法、机动化程度与代号
焊接方法与代号见表B-1、机动化程度与代号见表B-2。
热熔对接法分为机动焊和自动焊，电熔连接法则全为自动焊。
表B-2 机动化程度代号
表B-3 试件类别与代号
如BW-J-d是指热熔机动对接焊接，110≤dn≤250mm规格聚乙烯管材、管件；
如BW-J-D是指热熔机动对接焊接，dn≥315mm规格聚乙烯管材、管件；
如BW-J-S是指热熔机动角焊接，使用截取的管材段进行角焊接的方式焊制三通；
如EW-Z-C是指电熔自动连接，连接方式为承插式，如电熔套筒、电熔三通焊接；
如EW-Z-A是指电熔自动连接，连接方式为鞍型式，如电熔鞍型旁通、电熔鞍型直通焊接；
培训费用（包括：基础知识和专业技能理论培训资料和培训辅导费用、理论考试费用、实际焊接操作练习和考试费用、作业证书办理费用等）价格如下：
注：学员可根据自身实际需要选择报考相应的作业种类。
培训考试期间，乙方可为学员提供中餐，费用10元/人/天，与培训费一起支付。

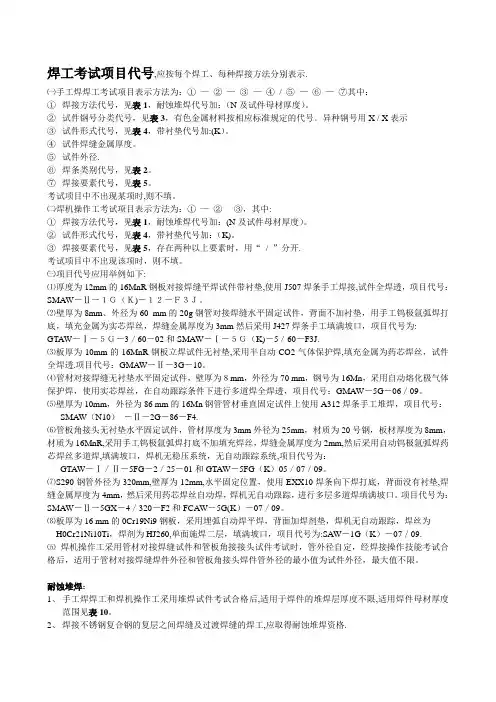

焊工考试项目代号,应按每个焊工、每种焊接方法分别表示.㈠手工焊焊工考试项目表示方法为：①—②—③—④/ ⑤—⑥—⑦其中：①焊接方法代号，见表1，耐蚀堆焊代号加：（N及试件母材厚度）。
②试件钢号分类代号，见表3，有色金属材料按相应标准规定的代号。
异种钢号用X / X表示③试件形式代号，见表4，带衬垫代号加:(K）。
④试件焊缝金属厚度。
⑤试件外径.⑥焊条类别代号，见表2。
⑦焊接要素代号，见表5。
考试项目中不出现某项时,则不填。
㈡焊机操作工考试项目表示方法为：①—②- ③，其中:①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度）。
②试件形式代号，见表4，带衬垫代号加：（K)。
③焊接要素代号，见表5，存在两种以上要素时，用“/ ”分开.考试项目中不出现该项时，则不填。
㈢项目代号应用举例如下:⑴厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫,使用J507焊条手工焊接,试件全焊透，项目代号：SMAW－Ⅱ－１Ｇ（Ｋ)－１２－Ｆ３Ｊ。
⑵壁厚为8mm、外径为60 mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm然后采用J427焊条手工填满坡口，项目代号为:GTAW－Ⅰ－５Ｇ－3／60－02和SMAW－Ⅰ－５Ｇ（K)－5／60－F3J.⑶板厚为10mm的16MnR钢板立焊试件无衬垫,采用半自动CO2气体保护焊,填充金属为药芯焊丝，试件全焊透.项目代号：GMAW－Ⅱ－3G－10。
⑷管材对接焊缝无衬垫水平固定试件，壁厚为８mm，外径为70 mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW－5G－06／09。
⑸壁厚为10mm，外径为86 mm的16Mn钢管管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW（N10）－Ⅱ－2G－86－F4.⑹管板角接头无衬垫水平固定试件，管材厚度为3mm外径为25mm，材质为20号钢，板材厚度为8mm，材质为16MnR,采用手工钨极氩弧焊打底不加填充焊丝，焊缝金属厚度为2mm,然后采用自动钨极氩弧焊药芯焊丝多道焊,填满坡口，焊机无稳压系统，无自动跟踪系统,项目代号为：GTAW－Ⅰ／Ⅱ－5FG－2／25－01和GTAW－5FG（K）05／07／09。

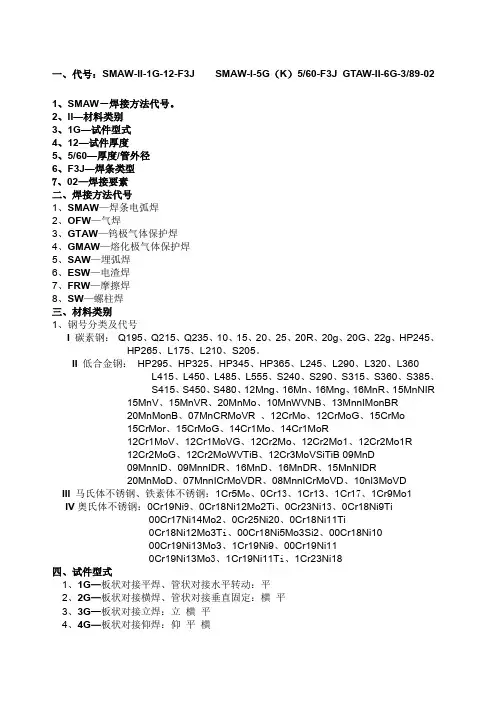

一、代号：SMAW-II-1G-12-F3J SMAW-I-5G（K）5/60-F3J GTAW-II-6G-3/89-021、SMAW－焊接方法代号。
2、II—材料类别3、1G—试件型式4、12—试件厚度5、5/60—厚度/管外径6、F3J—焊条类型7、02—焊接要素二、焊接方法代号1、SMAW—焊条电弧焊2、OFW—气焊3、GTAW—钨极气体保护焊4、GMAW—熔化极气体保护焊5、SAW—埋弧焊6、ESW—电渣焊7、FRW—摩擦焊8、SW—螺柱焊三、材料类别1、钢号分类及代号I 碳素钢：Q195、Q215、Q235、10、15、20、25、20R、20g、20G、22g、HP245、HP265、L175、L210、S205。
II 低合金钢：HP295、HP325、HP345、HP365、L245、L290、L320、L360L415、L450、L485、L555、S240、S290、S315、S360、S385、S415、S450、S480、12Mng、16Mn、16Mng、16MnR、15MnNIR 15MnV、15MnVR、20MnMo、10MnWVNB、13MnnIMonBR20MnMonB、07MnCRMoVR 、12CrMo、12CrMoG、15CrMo15CrMor、15CrMoG、14Cr1Mo、14Cr1MoR12Cr1MoV、12Cr1MoVG、12Cr2Mo、12Cr2Mo1、12Cr2Mo1R12Cr2MoG、12Cr2MoWVTiB、12Cr3MoVSiTiB 09MnD09MnnID、09MnnIDR、16MnD、16MnDR、15MnNIDR20MnMoD、07MnnICrMoVDR、08MnnICrMoVD、10nI3MoVDIII 马氏体不锈钢、铁素体不锈钢：1Cr5M o、0Cr13、1Cr13、1Cr17、1Cr9Mo1 IV奥氏体不锈钢：0Cr19Ni9、0Cr18Ni12Mo2Ti、0Cr23Ni13、0Cr18Ni9Ti00Cr17Ni14Mo2、0Cr25Ni20、0Cr18Ni11Ti0Cr18Ni12Mo3T i、00Cr18Ni5Mo3Si2、00Cr18Ni1000Cr19Ni13Mo3、1Cr19Ni9、00Cr19Ni110Cr19Ni13Mo3、1Cr19Ni11T i、1Cr23Ni18四、试件型式1、1G—板状对接平焊、管状对接水平转动：平2、2G—板状对接横焊、管状对接垂直固定：横平3、3G—板状对接立焊：立横平4、4G—板状对接仰焊：仰平横5、5G—管状对接固定向上焊：仰平立6、5GX—管状对接固定向下焊：仰平立向下仰45．7、6G—管状对接固定向上焊：仰平横立8、6GX—管状对接固定向下焊：仰平立向下横仰9、2FRG—管板角水平转动：平横10、2FG—管板角垂直固定平焊：平横2FG(K)-管板垂直固定平焊（带垫板）11、4FG—管板角垂直固定仰焊：平、横、仰12、5FG—管板角水平固定仰焊：平、横、立、仰4513、6FG—管板角固定：平、横、立、仰所有位置14、1S—螺柱焊：平焊15、2S—螺柱焊：横焊16—4S—螺柱焊：仰焊五、试件厚度1、对接焊缝＜12 不限2×t、t不得小于12㎜，且焊缝不少于3层2、管材试件外径D 适用于管材焊件外径范围：＜25 D 不限、25≤D＜76 25 不限、≥76 76 不限、≥300（注管材向下焊试件）76 不限六、焊条类型1、F1—钛钙型：E××03 GB/T5117 GB/T5118 GB/T983（奥氏体、双相钢焊条除外）2、F2—纤维素型：E××10、E××11、E××10-X、E××11-X3、F3—钛型、钛钙型：E×××（×）-16、E×××（×）-174、F3J—低氢型、碱性：F3J E××15、E××16、E××18、E××48、E××15X、E××16XE××18X 、E××48X、E×××（×）-15、E×××（×）-16E×××（×）-175、F4—钛型、钛钙型：E×××（×）-16、E×××（×）-17 F4 GB/T983（奥氏体、双相钢焊条）6、F4J—碱性：E×××（×）-15、E×××（×）-16、E×××（×）-17七、焊接要素代号1、手工钨极气体保护填充金属焊丝：无01、实芯02、药芯032、机械化焊钨极气体保护自动稳压系统：有04、无053、自动跟踪系统：有06、无074、每面坡口内焊道：单道08、多道09GTAW-II-6G-3/89-02：代表氩弧焊水平固定管全位置焊接，试件为89低合金钢壁厚为3mm，填充焊丝为实心（单面焊双面成型）。
常用焊接代号说明
焊工合格项目代号：GTAW – Fe I - 3G – 2 –Fefs - 02 / 11 /12 1
2
3
4
5
6
1、焊接方法代号：SMAW——焊条电弧焊
GATW——钨极气体保护焊
OFW——气焊
2、金属材料：FeⅠ——低碳钢（Q235/Q245R/20#/HP245/WCA）
FeⅡ——合金钢（Q295/L245/15MoG/16MnD）
FeⅢ——铬钼钢/马氏体钢（1Gr5Mo）
FeⅣ——奥氏体钢（06Cr19Ni10/CF8）
3、试件位置代号：板材/管材/管板角焊缝（详见下一页）
4、焊缝金属厚度：单独数字表示板材厚度，2/57表示焊缝厚度和管材外径。
5、填充金属碳钢焊条 Fef1——钛钙型 EXX03
碳钢焊条 Fef2——纤维素型 EXX10 EXX11
碳钢焊条 Fef3——钛型/钛钙型 EXXX(X)-16
碳钢焊条 Fef3J——低氢型/碱性 EXX15 EXX16
奥氏体钢焊条 Fef4——钛型/钛钙型 EXXX(X)-16
奥氏体钢焊条 Fef4J——碱性 EXXX(X)-15
6、焊接工艺因素代号：手工焊
钨极气体保护焊填充用金属丝：01—无、02—实芯、03—药芯
钨极气体保护焊背面保护气体：10—有、11—无
钨极气体保护焊电流类别及极性：12—直流正接、13—直流反接
14—交流
试件适用焊件焊缝和焊件位置。
类别代号低碳钢Fe I低合金钢Fe II铁素体钢、马氏体钢、Cr≥5%的铬钼钢：Fe III奥氏体不锈钢、双相钢：Fe IV1G 平焊试件3G立焊试件2FG 管板角接头垂直固定平焊试件Fef3J低合金钢焊条Fef4奥氏体不锈钢焊条和双相钢焊条FefS全部的实芯焊丝和药芯焊丝11 —背面无保护气体15—喷射弧焊接1.项目代号：YSMAW –F II-1G-12-Fef3J指厚度为12㎜的低合金钢板（比如Q345C）对接焊缝平焊试件，使用低合金钢焊条（比如J507）手工焊接，试件全焊透；2.项目代号：YSMAW –F IV-1G-12-Fef4指厚度为12㎜的奥氏体不锈钢板或双相钢板（比如304、2205等）对接焊缝平焊试件，使用不锈钢焊条（比如A102、E2209）手工焊接，试件全焊透；3.项目代号：YSMAW –F II-1G-12/273-Fef3J指壁厚为12㎜、外径为273㎜的低合金钢管（Q345C）对接焊缝水平转动试件，背面不加衬垫，使用低合金钢焊条（比如J507）手工焊接，试件全焊透；4.项目代号：YSMAW –F II-2FG-12/57-Fef3J指壁厚为12㎜、外径为57㎜的低合金钢（比如Q345C）管板垂直固定角接头平焊试件，背面不加衬垫，使用低合金钢焊条（比如J507）手工焊接，试件全焊透；5.项目代号：YGMAW –F II-1G-FefS-11/15指壁厚为12㎜、低合金钢板（比如Q345C）对接焊缝平焊试件，背面不加衬垫，采用半自动CO2气体保护焊，填充金属为实心焊丝，背面无保护气体，采用喷射弧施焊，试件全焊透；6.项目代号：YSMAW –F II-3G-12-Fef3J指厚度为12㎜的低合金钢板（比如Q345C）对接焊缝立焊试件，使用低合金钢焊条（比如J507）手工焊接，试件全焊透；。
