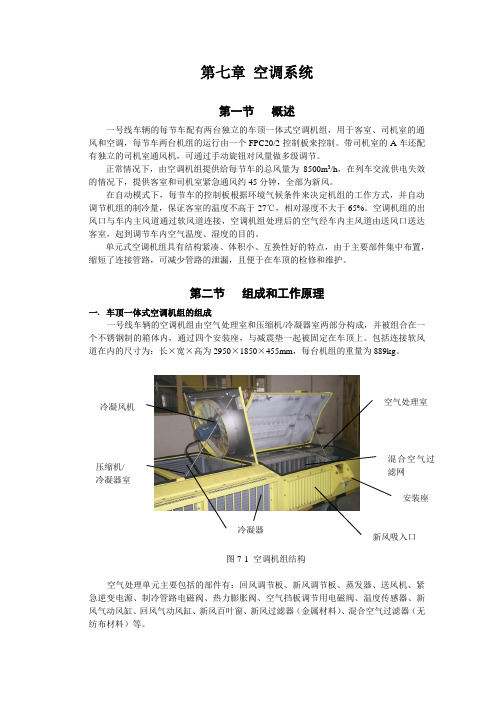

第七章 空调系统第一节 概述一号线车辆的每节车配有两台独立的车顶一体式空调机组，用于客室、司机室的通风和空调，每节车两台机组的运行由一个FPC20/2控制板来控制。
带司机室的A 车还配有独立的司机室通风机，可通过手动旋钮对风量做多级调节。
正常情况下，由空调机组提供给每节车的总风量为8500m 3/h ，在列车交流供电失效的情况下，提供客室和司机室紧急通风约45分钟，全部为新风。
在自动模式下，每节车的控制板根据环境气候条件来决定机组的工作方式，并自动调节机组的制冷量，保证客室的温度不高于27℃，相对湿度不大于65%。
空调机组的出风口与车内主风道通过软风道连接，空调机组处理后的空气经车内主风道由送风口送达客室，起到调节车内空气温度、湿度的目的。
单元式空调机组具有结构紧凑、体积小、互换性好的特点，由于主要部件集中布置，缩短了连接管路，可减少管路的泄漏，且便于在车顶的检修和维护。
第二节 组成和工作原理一. 车顶一体式空调机组的组成一号线车辆的空调机组由空气处理室和压缩机/冷凝器室两部分构成，并被组合在一个不锈钢制的箱体内，通过四个安装座，与减震垫一起被固定在车顶上。
包括连接软风道在内的尺寸为：长×宽×高为2950×1850×455mm ，每台机组的重量为889kg 。
图7-1 空调机组结构空气处理单元主要包括的部件有：回风调节板、新风调节板、蒸发器、送风机、紧急逆变电源、制冷管路电磁阀、热力膨胀阀、空气挡板调节用电磁阀、温度传感器、新风气动风缸、回风气动风缸、新风百叶窗、新风过滤器（金属材料）、混合空气过滤器（无纺布材料）等。
压缩机/冷凝器室空气处理室 冷凝风机 冷凝器 新风吸入口混合空气过滤网 安装座图7-2 空气处理室压缩机/冷凝器室主要包括的部件有：1个螺杆式压缩机、2台冷凝风机、2个冷凝器、4个压力开关、1个压缩机卸载阀、贮液器、干燥过滤器、湿度/流量显示器、图7-3 压缩机/冷凝器室送风机电机 新风调节挡板回风挡板 回风调节风缸蒸发器新风过滤网液体管路电磁阀压缩机压缩机排出口 控制压力引入点 压缩机接线盒冷凝器低压压力开关 冷凝风机电机 控制压力开关自动高压压力开关 手动高压压力开关 减震管主要部件：1.制冷压缩机制冷压缩机的作用是将来自蒸发器的低温、低压气态制冷剂压缩成高温、高压的气体。

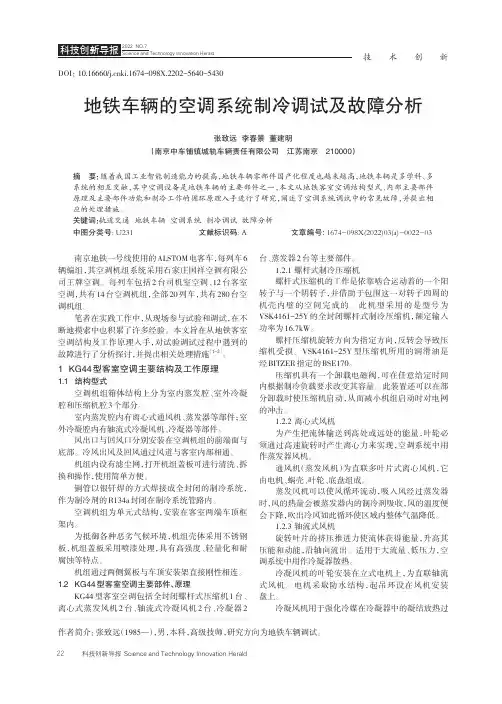

技术创新地铁车辆的空调系统制冷调试及故障分析张致远李春景董建明（南京中车铺镇城轨车辆责任有限公司江苏南京210000）摘要：随着我国工业智能制造能力的提高，地铁车辆零部件国产化程度也越来越高，地铁车辆是多学科、多系统的相互交融，其中空调设备是地铁车辆的主要部件之一，本文从地铁客室空调结构型式、内部主要部件原理及主要部件功能和制冷工作的循环原理入手进行了研究，阐述了空调系统调试中的常见故障，并提出相应的处理措施。
关键词：轨道交通地铁车辆空调系统制冷调试故障分析中图分类号:U231文献标识码:A文章编号:1674-098X(2022)03(a)-0022-03南京地铁一号线使用的ALSTOM电客车，每列车6辆编组，其空调机组系统采用石家庄国祥空调有限公司王牌空调。
每列车包括2台司机室空调、12台客室空调，共有14台空调机组，全部20列车，共有280台空调机组。
笔者在实践工作中，从现场参与试验和调试，在不断地摸索中也积累了许多经验。
本文旨在从地铁客室空调结构及工作原理入手，对试验调试过程中遇到的故障进行了分析探讨，并提出相关处理措施［1-2］。
1KG44型客室空调主要结构及工作原理1.1结构型式空调机组箱体结构上分为室内蒸发腔、室外冷凝腔和压缩机腔3个部分。
室内蒸发腔内有离心式通风机、蒸发器等部件；室外冷凝腔内有轴流式冷凝风机、冷凝器等部件。
风出口与回风口分别安装在空调机组的前端面与底部。
冷风出风及回风通过风道与客室内部相通。
机组内设有滤尘网，打开机组盖板可进行清洗、拆换和操作，使用简单方便。
铜管以银钎焊的方式焊接成全封闭的制冷系统，作为制冷剂的R134a封闭在制冷系统管路内。
空调机组为单元式结构，安装在客室两端车顶框架内。
为抵御各种恶劣气候环境，机组壳体采用不锈钢板，机组盖板采用喷漆处理，具有高强度、轻量化和耐腐蚀等特点。
机组通过两侧翼板与车顶安装架直接刚性相连。
1.2KG44型客室空调主要部件、原理KG44型客室空调包括全封闭螺杆式压缩机1台、离心式蒸发风机2台、轴流式冷凝风机2台、冷凝器2台、蒸发器2台等主要部件。
城市轨道交通车辆构造单元7空调与制冷系统城市轨道交通车辆的空调与制冷系统主要包括空调系统、冷却系统和供热系统。
空调系统负责调节车厢内的温度和湿度，提供舒适的乘坐环境；冷却系统则负责冷却车厢内的设备和电子设备，确保其正常运行；供热系统则负责在寒冷的天气中为乘客提供适宜的温度。
空调系统是城市轨道交通车辆中最常见的系统之一、它通过循环输送冷热媒体，将车厢内的热量引入到车外，并将冷凝水排出车外，从而降低车厢内的温度。
空调系统一般由循环风机、蒸发器、冷凝器和控制系统等组成。
循环风机负责循环车厢内的空气，使得车厢内的温度和湿度保持恒定；蒸发器和冷凝器则通过蒸发和冷凝的方式将车厢内的热量带走；控制系统则负责监测车厢内的温湿度，并根据设定的参数来控制空调系统的运行。
冷却系统是为了保证车厢内的设备和电子设备的正常运行而设计的。
城市轨道交通车辆在行驶中会产生大量的热量，如果不及时散热，会导致设备过热甚至故障。
因此，冷却系统通过循环输送冷却介质，将车厢内的热量引入到车外，从而降低车厢内的温度。
冷却系统一般由冷却风扇、散热器和冷却塔等组成。
冷却风扇负责循环车厢内的空气，带走设备产生的热量；散热器和冷却塔则通过传热将热量散发到空气中。
供热系统是为了在寒冷的天气中为乘客提供适宜的温度而设计的。
城市轨道交通车辆通常配备供热设备，如电加热器或燃气加热器，以保证乘客在车厢内的温度不低于一定的标准。
供热系统一般由供热设备、管道和调节阀等组成。
供热设备负责产生热量，管道负责将热量输送到车厢内的暖气片或通风口，调节阀则负责控制供热系统的运行。
总之，城市轨道交通车辆的空调与制冷系统对乘客的乘坐环境和列车的设备运行起着至关重要的作用。
这些系统的运行需要保证稳定性和可靠性，并且要具备高效节能和自动控制的特点，以提供舒适的乘坐环境和保证列车设备的正常运行。
因此，在设计和制造城市轨道交通车辆时，需要充分考虑空调与制冷系统的构造，以满足乘客和设备的需求。
