西门子软件XP系统安装须知

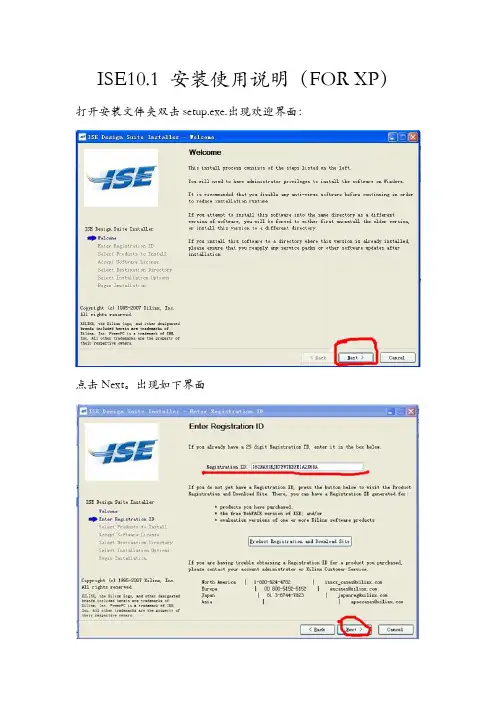

ISE10.1 安装使用说明（FOR XP）打开安装文件夹双击setup.exe.出现欢迎界面：
点击Next。

出现如下界面
选择安装文件夹内的序列号文本文档复制序列号到该界面ID框内。

点击next。

进入选择安装产品界面，按默认的选择直接点击next即可。

进入如下界面，在I accept……该栏打钩（如图），点击next。

继续打钩点击next进入安装路径选择界面：
选择您想要安装到的路径，以及开始菜单的名称。

然后点击next。

一直点击next（中间过程默认选择即可）直到出现以下界面：
点击Install，等待安装，安装过程中尽量不要做其他操作，以防电脑
死机造成安装失败。

安装大约十分钟左右会出现如下窗口
选择choose later 继续安装，稍带出现如下
点击next安装winpcap插件，一路点击next直到出现如下界面
点击I agree 继续安装中间过程可能会出现防火墙报警，选择允许一直到安装完成。

出现升级界面
选择cancel，安装完成。

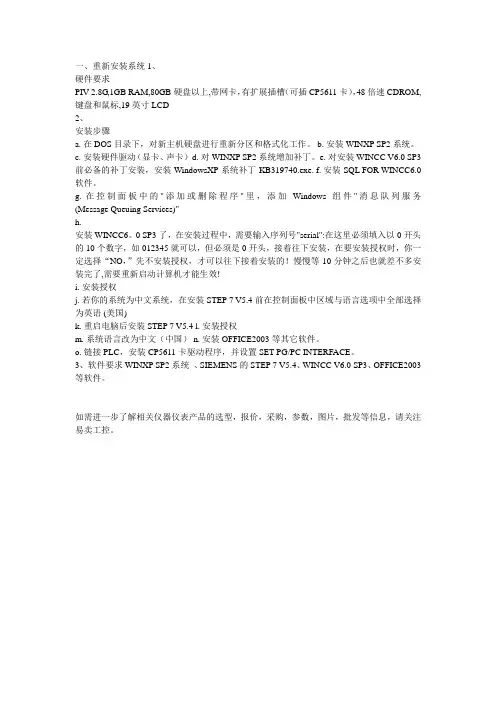

一、重新安装系统 1、硬件要求PIV 2.8G,1GB RAM,80GB 硬盘以上,带网卡，有扩展插槽（可插CP5611卡），48倍速CDROM,键盘和鼠标,19英寸LCD2、安装步骤a. 在DOS目录下，对新主机硬盘进行重新分区和格式化工作。

b. 安装WINXP SP2系统。

c. 安装硬件驱动（显卡、声卡）d. 对WINXP SP2系统增加补丁。

e. 对安装WINCC V6.0 SP3前必备的补丁安装，安装WindowsXP系统补丁KB319740.exe.f. 安装SQL FOR WINCC6.0软件。

g. 在控制面板中的"添加或删除程序"里，添加Windows组件"消息队列服务(Message Queuing Services)"h.安装WINCC6。

0 SP3了，在安装过程中，需要输入序列号"serial":在这里必须填入以0开头的10个数字，如012345就可以，但必须是0开头，接着往下安装，在要安装授权时，你一定选择“NO，”先不安装授权，才可以往下接着安装的！慢慢等10分钟之后也就差不多安装完了,需要重新启动计算机才能生效!i. 安装授权j. 若你的系统为中文系统，在安装STEP 7 V5.4前在控制面板中区域与语言选项中全部选择为英语 (美国)k. 重启电脑后安装STEP 7 V5.4 l. 安装授权m. 系统语言改为中文（中国） n. 安装OFFICE2003等其它软件。

o. 链接PLC，安装CP5611卡驱动程序，并设置 SET PG/PC INTERFACE。

3、软件要求 WINXP SP2系统、SIEMENS的STEP 7 V5.4、WINCC V6.0 SP3、OFFICE2003等软件。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注易卖工控。

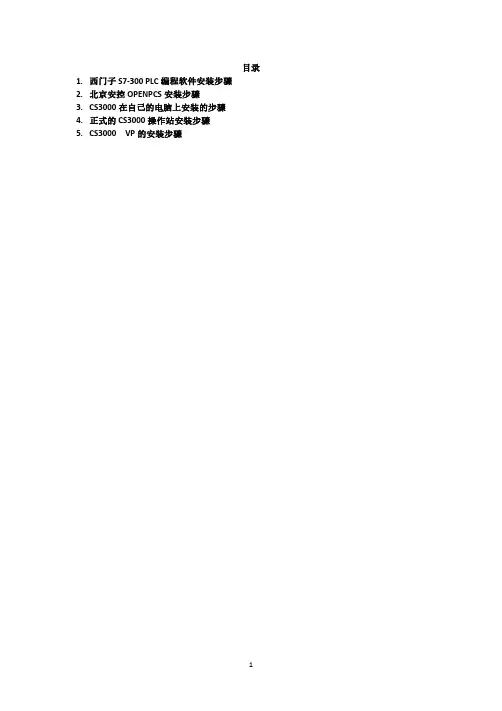

目录1.西门子S7-300PLC编程软件安装步骤2.北京安控OPENPCS安装步骤3.CS3000在自己的电脑上安装的步骤4.正式的CS3000操作站安装步骤5.CS3000VP的安装步骤1.西门子S7-300PLC编程软件安装步骤2.北京安控Openpcs安装注意步骤3.CS3000在自己电脑上的安装步骤CS3000安装步骤（草稿）安装WINXP-SP2。

删除不需要的程序。

注意：需将系统区格式化为NTFS格式。

若系统区为FAT32，进入系统中，在运行中输入“cmd”,输入“convert c:/fs:ntfs”,根据提示执行，重启即可。

安装CS3000软件。

插入Keycode文件，及software CD。

执行X:/contum/setup.exe。

点击Next.（上面三步如果是在自己的电脑上安装，需要把keycode文件复制到格式化完全是空的U盘里面，连接上电脑以后，点击软件安装如下图）安装路径不用改变。

填写用户名。

读取keycode的id号。

ID号的读取，用电脑的记事本打开Keycode里面的REVISION文件，并且把ID抄写下来如下图，我们现在自己按章的这个CS3000的ID号是XXXXXXX00003，填写到下面截图的部分即可。

点击”NO”。

点击“NO”。

到上面的这个截图如果安装完成后是错误的不能用，接着从第一个图开始直接重新安装，然后接着按上面的步骤来操作即可，选择操作员键盘。

输入工程师站。

重启计算机。

点击“YES”。

下面的部分在自己的电脑上不用操作安装V网卡，及协议。

执行X:/centum/comdrv/setup.exe。

点击“确定”。

输入IP地址。

下面以供汽的61号站为例：V网的IP地址：172.16.1.61子网掩码：255.255.0.0以太网的IP地址：172.17.1.61子网掩码：255.255.0.0重启计算机。

一、系统的修改。

修改管理员用户名称和密码。

以供汽的61号站为例：用户名：SJ密码：HIS0161关闭USB口的自动播放功能。

xp原版系统安装教程XP原版操作系统安装教程XP原版操作系统是微软公司推出的一款经典的操作系统，如今依然被许多人使用。

以下是XP原版操作系统安装教程，详细介绍了安装XP原版系统的步骤和注意事项。

1. 准备工作首先，你需要准备一个XP原版操作系统的光盘或镜像文件。

确保光盘或镜像文件是正版和完整的，从官方渠道获取的。

另外，你还需要备份好重要的文件和数据，以防安装过程中发生意外导致数据丢失。

2. 进入 BIOS 设置在开始安装之前，你需要进入计算机的 BIOS 设置。

通常，当计算机启动时，按下 DEL 或者 F2 键会进入 BIOS 设置界面。

在 BIOS 设置界面，确保你的计算机从光盘或 U 盘启动，并优先级高于其他设备。

3. 开始安装将光盘或连接好的 U 盘插入计算机，然后重新启动计算机。

计算机启动时，会出现一个提示，按任意键进入安装程序。

按下任意键，就会开始安装程序的加载过程。

4. 安装程序加载安装程序会加载一些基本的文件和驱动程序。

你只需等待一会儿，直到加载过程完成。

5. 分区设置接下来，你需要选择磁盘分区。

如果你的硬盘已经有了其他操作系统或分区，你可以选择删除或格式化这些分区。

如果你的硬盘是全新的，并且还未分区，你可以点击“新建”来创建一个主分区。

6. 磁盘格式化在选择分区后，你需要对分区进行格式化。

选择刚才创建的主分区，点击“格式化”，选择文件系统为NTFS或FAT32，并勾选“快速格式化”。

等待格式化完成。

7. 文件复制格式化完成后，安装程序会开始复制系统文件到你的硬盘。

这个过程可能需要一些时间，请耐心等待。

8. 安装组件文件复制完成后，安装程序会开始安装XP系统的各种组件。

这个过程也需要一些时间，请做好心理准备。

9. 注册在安装完成之前，你需要进行系统的注册。

根据安装程序的提示，填写相关信息完成注册。

10. 最后设置系统注册完成后，你需要进行一些最后的设置工作。

根据安装程序的提示，设置系统的语言、时区、用户名等。

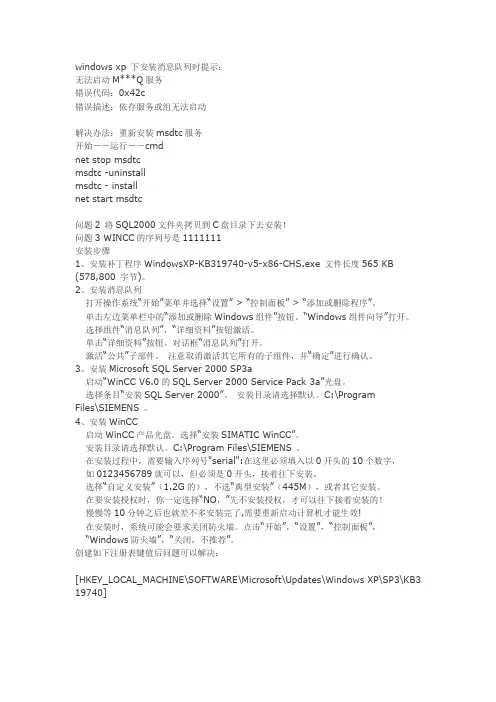

windows xp 下安装消息队列时提示：无法启动M***Q服务错误代码：0x42c错误描述：依存服务或组无法启动解决办法：重新安装msdtc服务开始－－运行－－cmdnet stop msdtcmsdtc -uninstallmsdtc - installnet start msdtc问题2 将SQL2000文件夹拷贝到C盘目录下去安装！问题3 WINCC的序列号是1111111安装步骤1、安装补丁程序WindowsXP-KB319740-v5-x86-CHS.exe 文件长度565 KB (578,800 字节)。

2、安装消息队列打开操作系统“开始”菜单并选择“设置” > “控制面板” > “添加或删除程序”。

单击左边菜单栏中的“添加或删除Windows组件”按钮。

“Windows组件向导”打开。

选择组件“消息队列”，“详细资料”按钮激活。

单击“详细资料”按钮。

对话框“消息队列”打开。

激活“公共”子部件。

注意取消激活其它所有的子组件，并“确定”进行确认。

3、安装Microsoft SQL Server 2000 SP3a启动“WinCC V6.0的SQL Server 2000 Service Pack 3a”光盘。

选择条目“安装SQL Server 2000”。

安装目录请选择默认。

C:\ProgramFiles\SIEMENS 。

4、安装WinCC启动WinCC产品光盘。

选择“安装SIMATIC WinCC”。

安装目录请选择默认。

C:\Program Files\SIEMENS 。

在安装过程中，需要输入序列号"serial":在这里必须填入以0开头的10个数字，如0123456789就可以，但必须是0开头，接着往下安装。

选择“自定义安装”（1.2G的），不选“典型安装”（445M），或者其它安装。

在要安装授权时，你一定选择“NO，”先不安装授权，才可以往下接着安装的！慢慢等10分钟之后也就差不多安装完了,需要重新启动计算机才能生效!在安装时，系统可能会要求关闭防火墙。

WINCC的安装问题总结0.1 在安装WINCC时，客户经常出现各种各样的安装不上WINCC的情况出现。

其实是客户在安装过程中没有注意一些安装WINCC要注意的细节。

根据WINCC高级培训的时候客户遇到的问题，我们分别进行了总结。

在客户拿到WINCC安装的光盘的时候，一般光盘的目录是这样的。

（图1）图 1注：绿色框是WINCC的安装目录，蓝色框是微软的补丁，在以后的安装有可能用到，下面我们按照步骤分别说明WINCC的安装。

1.安装系统的要求。

首先确认WINCC只能在Windows 2000 SP2版本以上，Windows XP professiono SP1 以上版本，和Windows 2003 安装。

Windows XP Home 版本不支持 WINCC的安装。

需要注意的是：如果一切安装过WINCC的老版本，例如V6.0 SP2，SP1 等，低于V6 SP3 的一切版本，都需要把WINCC 程序和 SQL数据库卸载掉，重新安装。

还有一点是安装WINCC之前，需要把系统的杀毒软件和防火墙都关闭。

2.进入“1_WinCC Version V6.0 SP3”这个目录双击“Start.exe”进行安装过程。

进入以下画面。

接着选择“Install Demo Software”（图2）图23.进入图3后，先不要选择SQL的安装，首先选择“Wincc Demo VersionV6.0”图34.这个步骤很关键，这样就可以由WINCC的安装程序负责检测你的系统是否符合WINCC的安装要求。

将会进入图4的界面。

图4绿色框里的内容很好理解，说明我们的系统已经是XP SP2 满足条件。

IE浏览器的版本号也满足条件，如果这两项都没有满足，需要你升级的的系统，还有就是SQL还没有安装，我们光盘上有SQL的安装程序。

稍后我们会安装SQL。

需要注意的是红色框里的内容，说明了我们这个系统的消息队列服务还没有安装，关于消息队列的安装请看附录1 ：消息队列的安装5.消息队列安装完成重新启动计算机，就可以安装SQL了，通过选择图3的SQL选项来安装SQL，需要注意：不要在SQL目录里直接安装，必须在图3里选择安装SQL，6.如果在以上五步骤都完成的情况下，系统不断提示需要重新启动计算机的情况，请看附录27.如果在安装WINCC中弹出如图5的对话框，说明你的系统有一个补丁还没安装。

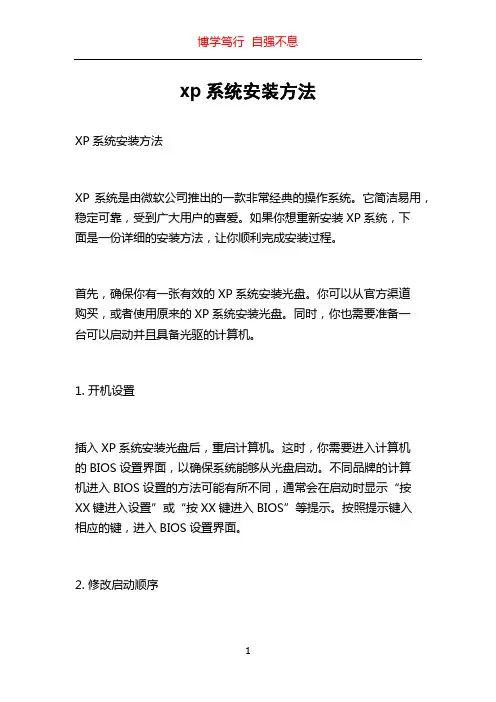

xp系统安装方法XP系统安装方法XP系统是由微软公司推出的一款非常经典的操作系统。

它简洁易用，稳定可靠，受到广大用户的喜爱。

如果你想重新安装XP系统，下面是一份详细的安装方法，让你顺利完成安装过程。

首先，确保你有一张有效的XP系统安装光盘。

你可以从官方渠道购买，或者使用原来的XP系统安装光盘。

同时，你也需要准备一台可以启动并且具备光驱的计算机。

1. 开机设置插入XP系统安装光盘后，重启计算机。

这时，你需要进入计算机的BIOS设置界面，以确保系统能够从光盘启动。

不同品牌的计算机进入BIOS设置的方法可能有所不同，通常会在启动时显示“按XX键进入设置”或“按XX键进入BIOS”等提示。

按照提示键入相应的键，进入BIOS设置界面。

2. 修改启动顺序在BIOS设置界面中，找到“启动顺序”或“Boot Order”等选项。

通过方向键将光盘驱动器调整到第一位，确保计算机会首先从光盘启动。

然后按下对应的键保存设置，退出BIOS设置界面。

3. 进入安装界面计算机重新启动后，系统会自动从光盘启动。

稍等片刻，你将进入XP系统的安装界面。

在这个界面上，你需要按照系统的提示进行一系列的操作。

4. 执行分区和格式化XP系统安装界面上会显示出硬盘的分区情况。

如果你的硬盘上已经有其他分区或操作系统，你可以选择将其删除或者保留。

如果你选择删除，系统会自动执行格式化操作。

请注意，这一操作会删除硬盘上的所有数据，请务必提前备份重要的文件。

5. 安装系统在分区和格式化操作完成后，你需要选择要安装XP系统的分区。

系统会自动进行文件拷贝和安装操作，这一过程需要一定的时间，请耐心等待。

6. 设定用户信息安装完成后，系统会要求你设定用户名和密码。

同时，你还需要根据需求选择时区和语言等设置。

请确保提供准确且可靠的用户信息。

7. 安装驱动程序XP系统安装完成后，你需要安装对应的硬件驱动程序，以确保计算机正常工作。

你可以从计算机厂商的官方网站上下载最新的驱动程序，或者使用随机附带的驱动光盘进行安装。

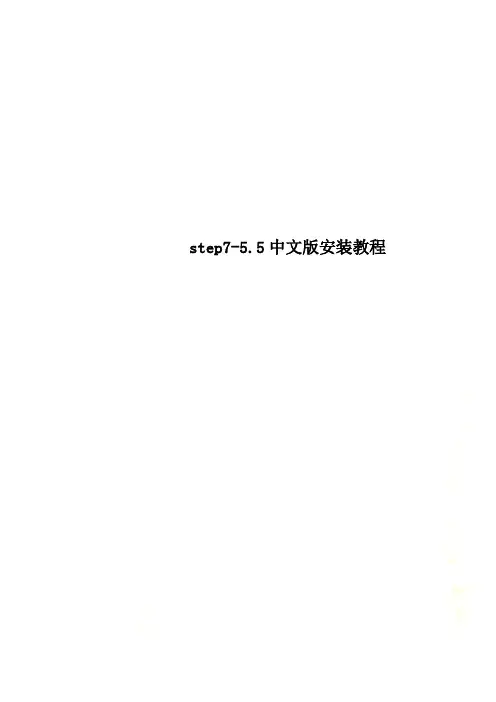

step7-5.5中文版安装教程
Step7 5.5中文版安装方法
必须关闭杀毒软件和安全卫士等。

否则安装失败
后果自负概不退款的
注意事项：很多人受西门子软件安装需重新启动机器，然而启动机器后又提示重新启动机器，然而反复重新启动仍然出现这样的提示，导致软件不能安装。

现在给出解决方案：
在注册表内“HKEY_LOCAL_MACHINE\System\Current ControlSet\Control\Session Manager\ ”中删除注册表值“PendingFileRenameOperations”
不要重新启动，继续安装软件。

现在可以安装更多程序而无需重启计算机了。

【XP系统注册表打开方法：开始菜单→运行→输入regedit→按enter回车键即可进入】【Win7 32位或64位系统注册表打开方法：开始菜单→搜索程序和文件→输入regedit→按enter回车键即可进入】
如图
1、将安装包下载到F盘，新建一个以英文命名的文件夹，文件夹里不能有中文。

否则会提示SSF未知无法安装
2、右击解压文件-解压到当前文件夹
3、解压出来有如图几个文件
然后运行setup.exe文件就可以直接安装，运行右键鼠标→以管理员身份运行
4、
软件安装完成后准备授权
打开授权工具左侧选择step7—右侧勾选上1209—最后Install long一下，1209变成蓝色授权OK
打开授权工具左侧选择step7 professional—右侧勾选上1—最后Install long一下，1变成蓝色授权OK
最后我们看一下requiredkeys里面是否有1、1209变成蓝色，如果有则授权成功！。

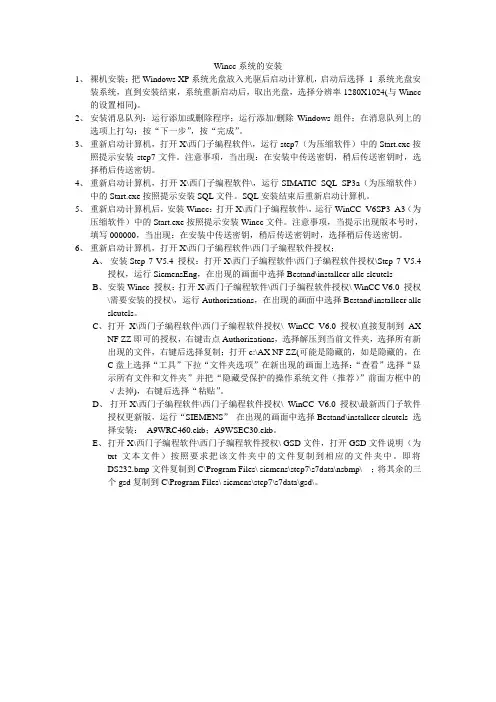

Wincc系统的安装1、裸机安装：把Windows XP系统光盘放入光驱后启动计算机，启动后选择1 系统光盘安装系统，直到安装结束，系统重新启动后，取出光盘，选择分辨率1280X1024(与Wincc 的设置相同)。

2、安装消息队列：运行添加或删除程序；运行添加/删除Windows组件；在消息队列上的选项上打勾；按“下一步”，按“完成”。

3、重新启动计算机，打开X\西门子编程软件\，运行step7（为压缩软件）中的Start.exe按照提示安装step7文件。

注意事项，当出现：在安装中传送密钥，稍后传送密钥时，选择稍后传送密钥。

4、重新启动计算机，打开X\西门子编程软件\，运行SIMATIC_SQL_SP3a（为压缩软件）中的Start.exe按照提示安装SQL文件。

SQL安装结束后重新启动计算机。

5、重新启动计算机后，安装Wincc：打开X\西门子编程软件\，运行WinCC_V6SP3_A3（为压缩软件）中的Start.exe按照提示安装Wincc文件。

注意事项，当提示出现版本号时，填写000000，当出现：在安装中传送密钥，稍后传送密钥时，选择稍后传送密钥。

6、重新启动计算机，打开X\西门子编程软件\西门子编程软件授权；A、安装Step 7 V5.4 授权：打开X\西门子编程软件\西门子编程软件授权\Step 7 V5.4授权，运行SiemensEng，在出现的画面中选择Bestand\installeer alle sleutelsB、安装Wincc 授权：打开X\西门子编程软件\西门子编程软件授权\ WinCC V6.0 授权\需要安装的授权\，运行Authorizations，在出现的画面中选择Bestand\installeer alle sleutels。

C、打开X\西门子编程软件\西门子编程软件授权\ WinCC V6.0 授权\直接复制到AXNF ZZ即可的授权，右键击点Authorizations，选择解压到当前文件夹，选择所有新出现的文件，右键后选择复制；打开c:\AX NF ZZ(可能是隐藏的，如是隐藏的，在C盘上选择“工具”下拉“文件夹选项”在新出现的画面上选择：“查看”选择“显示所有文件和文件夹”并把“隐藏受保护的操作系统文件（推荐）”前面方框中的√去掉)，右键后选择“粘贴”。

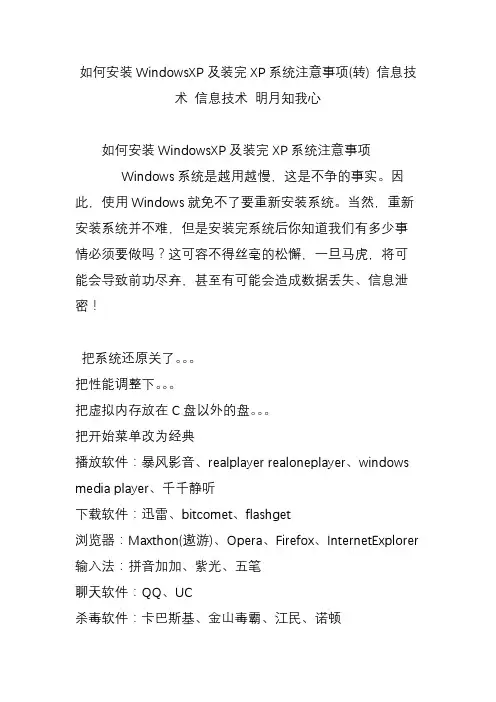

如何安装WindowsXP及装完XP系统注意事项(转) 信息技术信息技术明月知我心如何安装WindowsXP及装完XP系统注意事项Windows系统是越用越慢，这是不争的事实。

因此，使用Windows就免不了要重新安装系统。

当然，重新安装系统并不难，但是安装完系统后你知道我们有多少事情必须要做吗？这可容不得丝毫的松懈，一旦马虎，将可能会导致前功尽弃，甚至有可能会造成数据丢失、信息泄密！把系统还原关了。

把性能调整下。

把虚拟内存放在C盘以外的盘。

把开始菜单改为经典播放软件：暴风影音、realplayer realoneplayer、windows media player、千千静听下载软件：迅雷、bitcomet、flashget浏览器：Maxthon(遨游)、Opera、Firefox、InternetExplorer 输入法：拼音加加、紫光、五笔聊天软件：QQ、UC杀毒软件：卡巴斯基、金山毒霸、江民、诺顿压缩\解压缩软件：WinRAR阅读软件：AdobeReader 7.0系统优化：Windows优化大师、超级兔子第1件大事：不要急着接入网络在安装完成Windows 后，不要立即把服务器接入网络，因为这时的服务器还没有打上各种补丁，存在各种漏洞，非常容易感染病毒和被入侵。

此时要加上冲击波和震撼波补丁后并重新启动再联入互联网。

第2件大事：给系统打补丁/安装杀毒软件不用多说，冲击波和震荡波病毒的补丁是一定要打上的，如果你安装了Windows XP SP2则不用再另行安装。

Windows XP冲击波（Blaster）病毒补丁下载地址为：点这里下载，震荡波（Sasser）病毒补丁下载地址为：点这里下载。

安装完系统后，一定要安装反病毒软件，同时将其更新到最新版本。

第3件大事：关闭系统还原系统还原是Windows ME和Windows XP、Windows 2003中具有的功能，它允许我们将系统恢复到某一时间状态，从而可以避免我们重新安装操作系统。

西门子数控及自动化软件安装的问题装软件，其实很简单，但是如果出些差错也非常折腾人。

搞不好卸载不掉，搞不好又要重新装系统，还有可能软件冲突，各种状况让人劳心累力。

但是其实也很简单，就是你用西门子的软件，就按西门子的要求来，这就可以了。

1、西门子软件对于操作环境要求比较高，对于操作环境的兼容性也不是那么好，毕竟是工业软件，更新速度不是像浏览器等软件的速度了。

（1）window XP sp3 专业版的操作系统对于西门子的软件，不管新的，老的，兼容性都是不错的。

（2）Win7的旗舰版32位或者64位有一些老的软件就不好兼容。

比如840D 的tool box。

这时候我们解决方法有两个a、安装一个虚拟机，安装虚拟机的方法我就不说了，超出本文范畴。

b、对于数控下面的toolbox，我们只要硬件信息以及基本程序，那么进入到软件分项安装。

比如840D sl 的2.7版本toolbox，安装基本程序路径：\toolbox V020706 for 840D sl\8x0d\020706\PLC_BP，setup；安装硬件信息路径：\toolbox V020706 for 840D sl\8x0d\s7hw\Disk1，setup；其实光就硬件信息来说，也可以找一个高版本，可以按照的上的toolbox，因为不同版本的toolbox硬件信息是兼容的。

2、西门子软件不支持中文的路径安装，也就是说setup的这个文件如果是在一个有中文或者特殊字符的存储路径下面，那是无法安装的，会出现找不到ssf文件，或者按照setup不运行，安装点了之后没反应。

如下是不允许的：E:\西门子软件\toolbox V020706 for 840D sl；有中文，所以装不了；C:\...桌面\toolbox V020706 for 840D sl；这个也装不了，“桌面”两个字也是中文；软件最好不要放在压缩包里面直接安装，也不要放在在桌面上安装。

3、安装软件重启动的问题只要你看到“重启”或者“restart” ，那么按如下操作：有时候会遇到在安装SIEMENS软件时，需重新启动电脑，然而启动后又提示重新启动，反复重新启动仍然出现这样的提示，导致软件不能安装。

系统盘工作室系统安装方法详解一、从光驱安装(安装版如：精简版和完美原版)（推荐）（一）、设置BIOS，即设置计算机的启动顺序；步骤：1、开机；2、连按DEL键（即小键盘上的小数点）或者按F2的直到进入BIOS设置界面，（因为存在不同的BIOS芯片，所以视情况而定）；3、选择START OPERTION选项，然后选择FIRST BOOT，将其设为CDROM，选择SECOND BOOT ，将其设为HDD0；4、按F10再回车(Enter) 。

（二）、将安装盘放入光驱，重新启动计算机，等待安装界面出现，后选择"安装WINDOWS XP完美原版"，待屏幕出现：“Please Press Any Key To Start Computer From CD...”字样，按任意键从光盘引导区启动计算机；！注意：当出现FROM CD 时立即按任意键，否则读秒结束后系统将从硬盘进行引导启动。

（三）、按完任意键后，系统将自动从光盘读取主引导扇区，进入系统安装界面，执行下一步；（四）、进入XP的安装程序界面，其中可以执行对硬盘进行分区和格式化的功能（根据您的需要对硬盘进行划分大小并格式化，或是保持原来的硬盘大小直接安装系统）；如下图，（五）、您将会看到文件拷贝进度等，文件拷贝完毕，计算机会等待15秒重新启动机器；！注意：其间不要将光盘退出！（六）、系统开始安装（大概等个20多分钟系统就可安装完成了，第一次启动时，会跳出一些系统设置的选择画面，你可根据自己的喜好进行设置）；如下图：（七）、安装完成后将光盘取出，然后进入系统，安装所需要的驱动程序。

欢迎访问系统盘工作室: 二、从硬盘直接安装（安装版如：精简版和完美原版）（一）、打开下载文件夹，找到SETUP.EXE文件，双击运行出现安装选择界面，选择“安装Microsoft Windows XP”然后会提示你选择安装类型：升级安装或全新安装，选择后点击下一步；（二）、弹出安装条款协议，选择“我接受这个协议”，点击下一步；（三）、出现需要输入产品密钥的界面时，请到/winxp.htm 去下载安装序列号；（四）、进行系统文件复制，复制完系统将重新启动，进行系统安装(直接从硬盘安装不推荐，因为系统安装后可能不干净，也很容易出现问题)。

西门子PLC程序下载步骤说明下面对西门子PLC程序下载时需要注意的事项做一下大致的说明。

一、 安装程序。

目前使用的安装程序为S7-200.SP6版本。

该版本适用环境为Window XP,不适用于Win7系统。

二、 软件说明文字转换为中文简体。

安装软件安装步骤安装完毕后，点击桌面上形成的快捷方式，打开软件。

软件打开后为英文版本，需要转换为中文简体，点击工程编写部分任意空白处，右击，选择弹出控件的最下面选型“Options”弹出如下画面点击图示部位点击“Chinese”选项。

选择后点击“ok”这时会弹出窗口请求确认关闭软件，点击“确定”然后软件询问是否保存现有的工程，这时不需要保存，点击“否”即可。

至此软件的显示全部转换为中文简体，重新打开软件后会显示中文标识。

三、 下载编译好的程序。

1，连接好通讯电缆，并确保电缆通讯正常。

2，打开程序，在浏览条中选择“下载”选项。

下载程序，3，点击上图所示按钮后若弹出“下载”窗口选项介绍：程序块：下载该模块会下载你编译的工程程序。

数据块：下载工程中编译好的数据。

系统快：下载系统配置，包括通讯配置、密码等系统设置。

配方：下载配方。

数据记录配置：下载数据记录配置。

以上的选项可以根据实际情况配置。

4，点击下载后系统下载选项中选择的内容。

下载完毕后，系统会提示你“设置PLC为RUN模式吗”，设置为“RUN”后系统便运行在“RUN”模式下。

四、 通讯收索。

在下载程序时有时会遇到无法直接连接通讯的情况，这时就需要通过收索来建立通讯。

收索时有两种方式来建立通讯。

1，直接建立通讯。

点击查看中的“通讯”按钮。

✓弹出“通讯”窗口，✓点击右侧“双击刷新”（上图红圈部分）。

系统开始按照不同的波特率收索PLC的通讯站地址。

✓收索完毕后，显示如下画面。

✓选中收索处的PLC通讯信息，会观察到，地址栏的远程站地址由“3”变为了6（下图中红圈标识的位置）。

✓点击“确认”选项。

通讯收索完毕，此时系统已经与PLC建立通讯。

西门子中控机677C XP系统装机GHOST技巧，解决蓝屏问题stop:0X0000007B(0XF78AA524,0XC0000034,0X00000000,0X00000000)这个代码和硬盘有关系，不过不用害怕，不是有坏道了，是设置问题或者病毒造成的硬盘引导分区错误。

如果您在用原版系统盘安装系统的时候出这个问题，那说明您的机器配置还是比较新的，作为老的系统盘，不认这么新的硬盘接口，所以得进BIOS把硬盘模式改成IDE兼容模式。

当然了，现在人们都用ghost版的操作系统，比较新的ghost盘是不存在这个问题的。

关于人们找不到IDE这项的问题，因为很多主板标明这项的措辞不太一样有些写着AHCI 和Compatibility，这个AHCI就等于是SATA模式，Compatibility相当于IDE模式。

如果您的操作系统使用了一段时间了，突然有一天出现这个问题了，那么对不起，病毒造成的，开机按F8，选择最后一次正确的配置，恢复不到正常模式的话那么请重新做系统吧。

直接在西门子工控机上装XP系统后，出现蓝屏1、备份C盘内驱动、I386文件夹备用2、重启系统，F2进入bios界面，修改硬盘参数“AHCI”为“Enhanced”IDE模式；F10保存，系统重启；3、装XP系统，可以使用任何装系统的方法装系统。

此处使用U盘装系统方法。

4、重启系统，F2，进入BIOS，设置USB启动方式；5、系统重启，F12选择系统启动盘，Ｕ盘。

6、Ｕ盘装系统：WINPE系统内，使用一键快速装系统GHOST还原系统。

~.GHO 文件，此文件需要放在根目录下如D：/~1/C_PAN.GHO。

7、可以跳过西门子官方系统设置，直接WINPE系统内拷贝“~1/C_PAN.GHO”进D盘，直接一键还原系统，省去西门子系统设置的时间。

8、或者进入西门子系统后，再备份“~1/C_PAN.GHO”进D盘，一键GHOST安装系统。

9、西门子英文系统桌面网友解决这是由于用户开启AHCI模式造成的，前市面上许多主板BIOS中的SATA Mode选项的默认设置是IDE模式，而XP系统不自带AHCI驱动，在该模式下安装Windows XP操作系统后，如果直接在BIOS中把SATA Mode由IDE改成AHCI模式，在XP启动时则会因为没有预先加载SATA AHCI Controller驱动程序出现蓝屏。

XP系统安装新手攻略第一步，设置光启：所谓光启，意思就是计算机在启动的时候首先读光驱，这样的话如果光驱中有具有光启功能的光盘就可以赶在硬盘启动之前读取出来（比如从光盘安装系统的时候）。

设置方法：1.启动计算机，并按住DEL键不放，直到出现BIOS设置窗口（通常为蓝色背景，黄色英文字）。

2.选择并进入第二项，“BIOS SETUP”（BIOS设置）。

在里面找到包含BOOT文字的项或组，并找到依次排列的“FIRST”“SECEND”“THIRD”三项，分别代表“第一项启动”“第二项启动”和“第三项启动”。

这里我们按顺序依次设置为“光驱”“软驱”“硬盘”即可。

（如在这一页没有见到这三项E文，通常BOOT 右边的选项菜单为“SETUP”，这时按回车进入即可看到了）3.选择好三种启动方式后，按F10键，出现E文对话框，按“Y”键，并回车，计算机自动重启，证明更改的设置生效了。

第二步，从光盘安装XP系统在重启之前放入XP安装光盘，在看到屏幕上出现CD-ROM.....的时候，按回车键。

（注：CD-ROM后面共五个“.”，一定要在出现第五个点之前敲回车键才能实现光启，否则计算机开始读取硬盘，也就是跳过光启从硬盘启动了。

）XP系统盘光启之后便是蓝色背景的安装界面，这时系统会自动分析计算机信息，不需要任何操作，直到显示器屏幕变黑一下，随后出现蓝色背景的中文界面。

这时首先出现的是XP系统的协议，按F8键（代表同意此协议），之后可以见到硬盘所有分区的信息列表，并且有中文的操作说明。

选择C盘，按D键删除分区（之前记得先将C盘的有用文件做好备份），C盘的位置变成“未分区”，再在原C盘位置（即“未分区”位置）按C键创建分区，分区大小不需要调整。

之后原C盘位置变成了“新的未使用”字样，按回车键继续。

接下来有可能出现格式化分区选项页面，推荐选择“用FAT32格式化分区（快）”。

按回车键继续。

系统开始格式化C盘，速度很快。

格式化之后是分析硬盘和以前的WINDOWS操作系统，速度同样很快，随后是复制文件，大约需要8到13分钟不等（根据机器的配置决定）。
