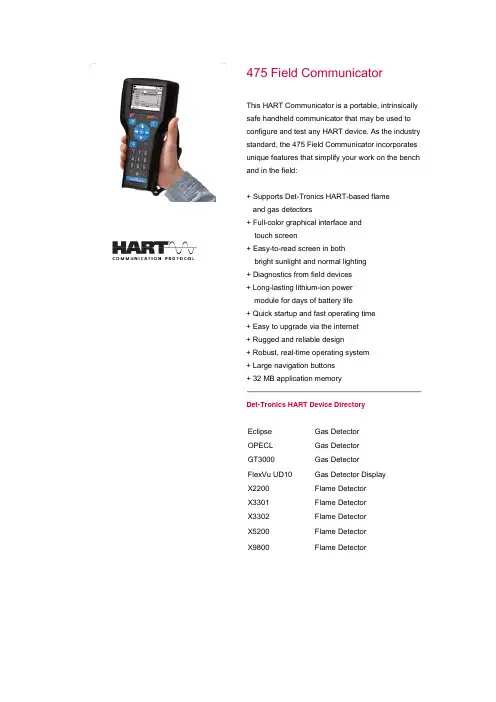

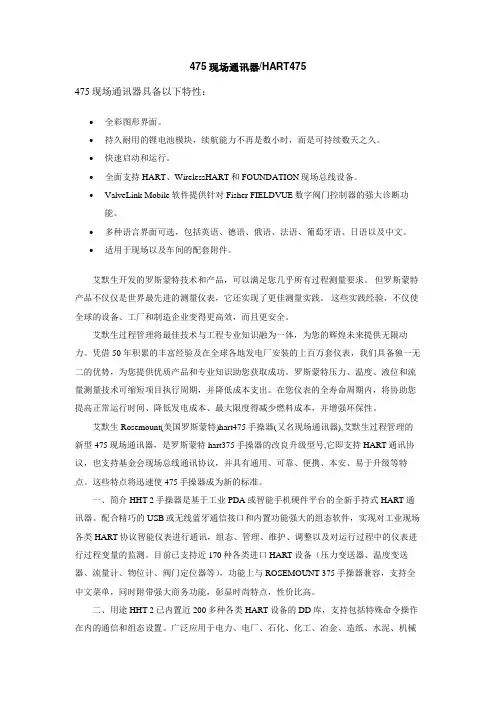

475现场通讯装置

475现场通讯器/HART475475现场通讯器具备以下特性：∙全彩图形界面。

∙持久耐用的锂电池模块，续航能力不再是数小时，而是可持续数天之久。

∙快速启动和运行。

∙全面支持HART、WirelessHART和FOUNDATION现场总线设备。

∙ValveLink Mobile软件提供针对Fisher FIELDVUE数字阀门控制器的强大诊断功能。

∙多种语言界面可选，包括英语、德语、俄语、法语、葡萄牙语、日语以及中文。

∙适用于现场以及车间的配套附件。

艾默生开发的罗斯蒙特技术和产品，可以满足您几乎所有过程测量要求。

但罗斯蒙特产品不仅仅是世界最先进的测量仪表，它还实现了更佳测量实践。

这些实践经验，不仅使全球的设备、工厂和制造企业变得更高效，而且更安全。

艾默生过程管理将最佳技术与工程专业知识融为一体，为您的辉煌未来提供无限动力。

凭借 50 年积累的丰富经验及在全球各地发电厂安装的上百万套仪表，我们具备独一无二的优势，为您提供优质产品和专业知识助您获取成功。

罗斯蒙特压力、温度、液位和流量测量技术可缩短项目执行周期，并降低成本支出。

在您仪表的全寿命周期内，将协助您提高正常运行时间、降低发电成本、最大限度得减少燃料成本，并增强环保性。

艾默生Rosemount(美国罗斯蒙特)hart475手操器(又名现场通讯器),艾默生过程管理的新型475现场通讯器，是罗斯蒙特hart375手操器的改良升级型号,它即支持HART通讯协议，也支持基金会现场总线通讯协议，并具有通用、可靠、便携、本安、易于升级等特点。

这些特点将迅速使475手操器成为新的标准。

一、简介 HHT-2手操器是基于工业PDA或智能手机硬件平台的全新手持式HART通讯器。

配合精巧的USB或无线蓝牙通信接口和内置功能强大的组态软件，实现对工业现场各类HART协议智能仪表进行通讯，组态、管理、维护、调整以及对运行过程中的仪表进行过程变量的监测。

目前已支持近170种各类进口HART设备（压力变送器、温度变送器、流量计、物位计、阀门定位器等），功能上与ROSEMOUNT-375手操器兼容，支持全中文菜单，同时附带强大商务功能，彰显时尚特点，性价比高。

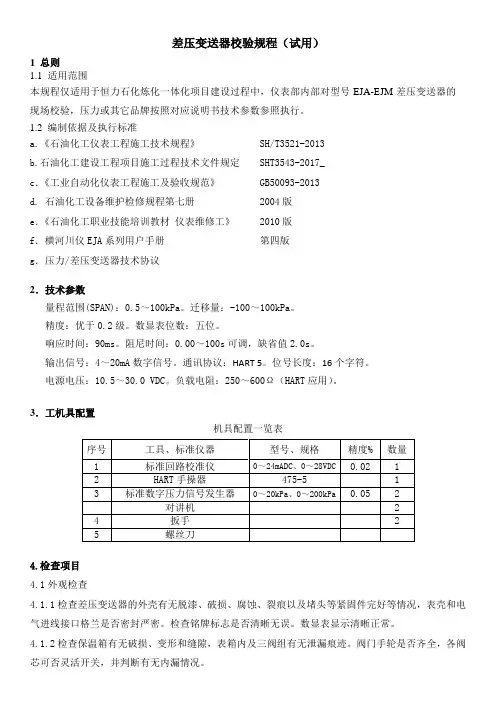

差压变送器校验规程（试用）1 总则1.1 适用范围本规程仅适用于恒力石化炼化一体化项目建设过程中，仪表部内部对型号EJA-EJM差压变送器的现场校验，压力或其它品牌按照对应说明书技术参数参照执行。

1.2 编制依据及执行标准a.《石油化工仪表工程施工技术规程》 SH/T3521-2013b.石油化工建设工程项目施工过程技术文件规定 SHT3543-2017_c．《工业自动化仪表工程施工及验收规范》 GB50093-2013d. 石油化工设备维护检修规程第七册 2004版e．《石油化工职业技能培训教材仪表维修工》 2010版f．横河川仪EJA系列用户手册第四版g．压力/差压变送器技术协议2．技术参数量程范围(SPAN)：0.5～100kPa。

迁移量：-100～100kPa。

精度：优于0.2级。

数显表位数：五位。

响应时间：90ms。

阻尼时间：0.00～100s可调，缺省值2.0s。

输出信号：4～20mA数字信号。

通讯协议：HART 5。

位号长度：16个字符。

电源电压：10.5～30.0 VDC。

负载电阻：250～600Ω（HART应用）。

3．工机具配置机具配置一览表序号工具、标准仪器型号、规格精度% 数量1 标准回路校准仪0～24mADC、0～28VDC 0.02 12 HART手操器475-5 13 标准数字压力信号发生器0～20kPa、0～200kPa 0.05 2对讲机 24 扳手 25 螺丝刀4.检查项目4.1外观检查4.1.1检查差压变送器的外壳有无脱漆、破损、腐蚀、裂痕以及堵头等紧固件完好等情况，表壳和电气进线接口格兰是否密封严密。

检查铭牌标志是否清晰无误。

数显表显示清晰正常。

4.1.2检查保温箱有无破损、变形和缝隙，表箱内及三阀组有无泄漏痕迹。

阀门手轮是否齐全，各阀芯可否灵活开关，并判断有无内漏情况。

4.2内部检查4.2.1检查差压变送器接线端子是否紧固，有无锈迹和水渍，接线鼻子完好无毛刺。

在危险区域工作
符合本质安全要求 （经 IS 认证）的 475 现场通讯器可以在 0 区 （仅 FM 和 CSA）、 1 区或 2 区，IIC 组以及 I 级、 1 类和 2 类， A、 B、 C 和 D 组区域中使用。 经 IS 认证的 475 现场通讯器可连接至位于 0 区、1 区、2 区，IIC 组以及 20 区、21 区、 22 区， I 级、 1 类和 2 类， A、 B、 C 和 D 组区域中的设备所连接的回路或网段中。 经 IS 认证的 475 现场通讯器背面有一张额外的标签，列出了各项认证。
简介
《475 现场通讯器使用入门指南》提供了 475 现场通讯器的基本操作指南、注意事项和 设置信息。它不包括有关配置、诊断、维护、保养、故障排除或本质安全 (IS) 安装的详 细说明。有关更多说明，请参阅资源 CD 或 DVD 里的 《475 现场通讯器用户手册》或 访问 。 475 现场通讯器支持 HART 和 FOUNDATION 现场总线设备，使您可以在现场配置或排除 故障。电子设备描述语言 (EDDL) 技术使得 475 现场通讯器能与各种不同生产商的设备 进行通讯。
注意事项 如果电池与 475 现场通讯器不完全平齐，可能导致连接器针脚损坏。
6. 用手小心地将两个电池固定螺丝拧紧。（不要拧得过紧，最大 0.5 Nm 转矩。）螺丝的顶 端应与 475 现场通讯器基本平齐。
8
取出电池ห้องสมุดไป่ตู้系统卡
取出电池和系统卡
1. 如果有保护橡胶套，将其移除。 2. 在 475 现场通讯器关闭时，将其正面朝下放在平稳的表面上。 3. 松开两个电池固定螺丝，直至每颗螺丝的顶端高过 475 现场通讯器的顶端。 4. 将电池从 475 现场通讯器中滑出。

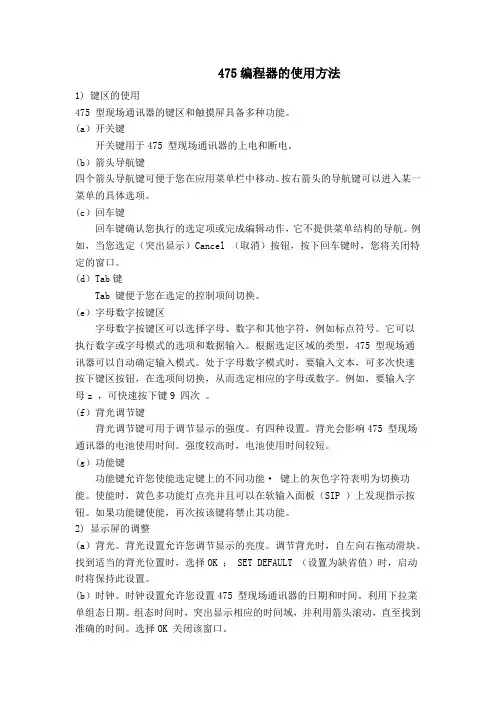

475编程器的使用方法1) 键区的使用475 型现场通讯器的键区和触摸屏具备多种功能。

(a）开关键开关键用于475 型现场通讯器的上电和断电。

(b）箭头导航键四个箭头导航键可便于您在应用菜单栏中移动。

按右箭头的导航键可以进入某一菜单的具体选项。

(c）回车键回车键确认您执行的选定项或完成编辑动作，它不提供菜单结构的导航。

例如，当您选定（突出显示）Cancel （取消）按钮，按下回车键时，您将关闭特定的窗口。

(d）Tab键Tab 键便于您在选定的控制项间切换。

(e）字母数字按键区字母数字按键区可以选择字母、数字和其他字符，例如标点符号。

它可以执行数字或字母模式的选项和数据输入。

根据选定区域的类型，475 型现场通讯器可以自动确定输入模式。

处于字母数字模式时，要输入文本，可多次快速按下键区按钮，在选项间切换，从而选定相应的字母或数字。

例如，要输入字母z ，可快速按下键9 四次。

(f）背光调节键背光调节键可用于调节显示的强度。

有四种设置。

背光会影响475 型现场通讯器的电池使用时间。

强度较高时，电池使用时间较短。

(g）功能键功能键允许您使能选定键上的不同功能·键上的灰色字符表明为切换功能。

使能时，黄色多功能灯点亮并且可以在软输入面板（SIP ）上发现指示按钮。

如果功能键使能，再次按该键将禁止其功能。

2) 显示屏的调整(a）背光。

背光设置允许您调节显示的亮度。

调节背光时，自左向右拖动滑块。

找到适当的背光位置时，选择OK ； SET DEFAULT （设置为缺省值）时，启动时将保持此设置。

(b）时钟。

时钟设置允许您设置475 型现场通讯器的日期和时间。

利用下拉菜单组态日期。

组态时间时，突出显示相应的时间域，并利用箭头滚动，直至找到准确的时间。

选择OK 关闭该窗口。

(c）对比度。

对比度设置允许您调节显示屏的亮度和暗度。

调节对比度时，自左向右拖动滑块。

当您移动滑块S时，窗口将自动调节对比度。

找到适当的对比度时，选择OK 。
