第10章 中央空调系统简介

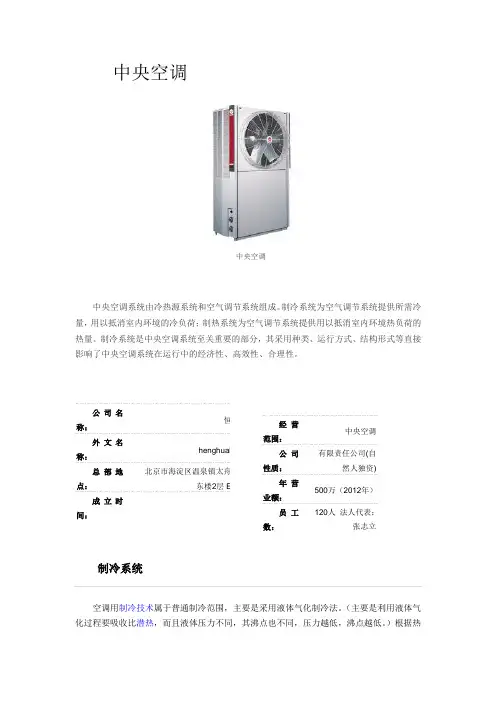

中央空调中央空调中央空调系统由冷热源系统和空气调节系统组成。

制冷系统为空气调节系统提供所需冷量，用以抵消室内环境的冷负荷；制热系统为空气调节系统提供用以抵消室内环境热负荷的热量。

制冷系统是中央空调系统至关重要的部分，其采用种类、运行方式、结构形式等直接影响了中央空调系统在运行中的经济性、高效性、合理性。

公司名称：恒华宏业外文名称：henghuahongye总部地点：北京市海淀区温泉镇太舟坞市场东楼2层E-041室成立时间：2011经营范围：中央空调公司性质：有限责任公司(自然人独资)年营业额：500万（2012年）员工数：120人法人代表：张志立制冷系统空调用制冷技术属于普通制冷范围，主要是采用液体气化制冷法。

（主要是利用液体气化过程要吸收比潜热，而且液体压力不同，其沸点也不同，压力越低，沸点越低。

）根据热量从高温物体向低温物体转移的不同方式，可分为：蒸气压缩式制冷、吸收式制冷。

发展由于中央空调在技术上完全可以满足小型化和小制冷量的要求，从而在家用消费领域存在扩大的趋势。

2010年行业市场规模达到450亿元，2011年进一步扩大，仅上半年市场规模就达300亿元，同比增长达40%以上。

《2013-2017年中国中央空调行业产销需求与投资预测分析报告》显示，市场占有率超过10%的企业包括大金、美的、格力，构成我国中央空调行业的第一梯队;美资四大冷水机组企业约克、开利、特灵、麦克维尔继续稳居第二梯队，在冷水机组市场中的优势仍然十分明显，并且在短期内难以被逾越，同样身处第二梯队的还有海信日立，作为专业变频多联机组企业，海信日立在专业化发展战略下保持了快速的增长。

行业销售专业人员认为，从2011年上半年度各大类产品的占有率情况与2011年度对比来看，各大类产品的占有率情况较为稳定，波动平缓。

不过其中仍然表现出值得关注的变化：多联机组和水地源热泵的整体占有率均略有下降，单元机组的占有率则有明显上升，这一现象说明了已经成为中国中央空调行业最重要产品形式的多联机组已经达到了一定的市场高峰，水地源热泵产品经历了高速增长之后逐渐归于冷静，而在国内家电系企业格力、美的等企业的推动下，单元机组大幅放量，增长尤为迅速。

中央空调系统简介中央空调的概念：中央空调系统是一种集中供冷系统，是由一套或多套制冷系统通过冷热水源带动多个末端的方式来达到调节室内空气温度、湿度、气流速度及洁净度的空调系统。

中央空调系统的架构：中央空调系统主要由冷水机组、冷却塔、水泵、板式换热器、分集水器、补水系统、水质处理系统、末端空调设备、管路系统、自动控制系统、配电系统等构成。

冷水机组——中央空调系统的核心设备，可制备符合工艺要求的冷冻水冷却塔——中央空调系统的核心设备，通过水蒸发吸热的特性来降低水温的设备水泵——中央空调系统的核心设备，为冷冻水、冷却水提供动力，完成水路的持续循环板式换热器——冬季冷水机组不开启时，完成冷却水与冷冻水之间的热交换分集水器——将一路水分多路水，或者是多路水集中成一路水的设备，保障各分路水力平衡，不出现缺水的情况补水系统——为冷却水及冷冻水系统补充损耗的水，冷却水可直补自来水，冷冻水须补充去除该镁离子的软水水质处理系统——为冷却水及冷冻水系统提供符合水质条件的补水及处理冷却水循环水水质末端空调设备——主要使用冷冻水型机房专用空调和列间空调，为机房降温管路系统——输送冷冻水及冷却水控制系统——完成制冷系统的设备启停、手自动运行，远程运行配电设备——为冷冻站设备提供电源及本地控制中央空调系统图：中央空调系统循环流程：冷冻水循环流程：通过末端热交换后的冷冻水回水，由水泵泵入冷水机组蒸发器降温后，再返回到末端。

冷却水循环流程：通过冷却塔散热后的冷却水回水，由水泵泵入冷水机组冷凝器升温后，再返回冷却塔顶部冷水机组冷媒循环流程：蒸发器的低温低压的气态制冷剂被吸入压缩机，经过压缩机压缩变成高温高压的气态制冷剂，后排入冷凝器，与冷却水进行换热后变成高压的液态制冷剂，再通过膨胀阀节流进入蒸发器，与冷冻水换热后变成低压气态制冷剂，如此反复循环。

中央空调系统简介随着我国国民经济的快速增长，中央空调被广泛使用，尤其是城市的宾馆、饭店、大型商场、娱乐场所、大型写字楼、办公楼、现代化生产车间都相继安装了中央空调设备，它不仅给人们带来舒适的环境，同时也被用来调节工业生产所需环境的温度和湿度。

中央空调循环水系统包括冷却水系统、冷冻水系统和采暖水系统。

冷却水系统是由热交换器、冷却水泵、管道、冷却塔、贮水池组成。

冷却水在冷冻机里冷却受热受压的制冷剂，温度上升至37℃左右，经水泵送至冷却塔，冷却后返回至冷冻机中循环使用。

冷冻水系统是由热交换器、冷冻水泵、管道、风机盘管、膨胀水箱组成。

冷冻水在冷冻机中被制冷剂冷却至7℃左右后送往风机盘管，与空气进行热交换升温至12℃左右后，再返回到冷冻机中被冷却。

热媒水在热水锅炉中被加热至60℃左右后送往风机盘管，与空气进行热交换降至55℃左右后，再返回到锅炉中加热。

热水和冷冻水共用一套管道系统。

1．中央空调系统特点中央空调一般承担着夏季供冷、冬季供热的任务，春季和秋季停机检修或保养，即使在正常运行期间也根据气温的变化和工作环境的需要停机。

大多数企事业单位由于编制上的限制不设专门水处理技术管理人员，实行粗放式管理，因此，水处理技术和方案对这一情况应有较强的适应性，既要有良好的处理效果，又要管理简单方便，水处理成本低廉。

2．冷冻水系统特点冷冻水系统是以水做冷媒介质和空气进行能量交换的密闭式体系，虽然与外界接触较少，但在整个体系的最高处设有膨胀水箱，这样冷冻水介质还是和空气有所接触，使溶解氧和一些营养物进入冷冻水系统，导致粘泥沉积，不仅影响传热，还可能形成氧浓差引起设备的腐蚀，经常出现黄褐色水质或黑灰色水质。

因此，对于冷冻水系统水处理的重点是控制设备的腐蚀及粘泥的产生。

3．冷却水系统特点冷却水在循环使用过程中不断蒸发浓缩，含盐量不断上升，为了不使含盐量无限制的升高，必须排放掉一部分冷却水，同时补入新鲜水，前者称之为排污，后者称之为补水。

中央空调系统基础知识讲解中央空调系统是一种集中供冷、供热、通风等功能于一体的大型空调系统。

在商业建筑，医院、酒店、办公楼等大型建筑中，中央空调系统是必不可少的，它能够为建筑内提供舒适的温度和空气质量。

在这篇文章中，我们将为您介绍中央空调系统的基础知识，包括主要构成、工作原理、分类、维护保养等内容，帮助读者更好地理解中央空调系统的运行机制和维护管理。

一、中央空调系统的构成中央空调系统主要由风冷机组、冷却水系统、空气处理系统、空气管道系统、控制系统等多个部分组成。

下面我们将详细介绍每个部分的功能。

1. 风冷机组：风冷机组是中央空调系统的核心部分，主要负责制冷和制热。

它由压缩机、冷凝器、蒸发器、膨胀阀、冷媒、电气控制部分等组成。

在冷却过程中，风冷机组通过压缩和冷却冷媒来吸收建筑内的热量，然后通过冷水循环来将热量排出建筑外部。

2. 冷却水系统：冷却水系统主要由水泵、冷却塔、冷却水管道等组成，它是将冷却水通过循环输送到风冷机组的系统。

冷却水负责吸收风冷机组制冷过程中产生的热量，并将热量转移至冷却塔中散热，然后循环输送回风冷机组。

3. 空气处理系统：空气处理系统是将室外空气通过过滤、除湿、加湿、加热、制冷等处理后送入建筑内部的系统。

该系统由新风机、回风机、空气处理箱、过滤器、制冷加热设备等部分组成，在对空气进行处理的同时，还可以调节建筑内部温度、湿度和空气质量。

4. 空气管道系统：空气管道系统负责将处理后的空气输送到各个房间内。

它主要由送风管道、回风管道、分支管道、风口、滑阀和阀门等部分组成，这些部件的形状和尺寸的设计决定了系统的输送效率和空气调节能力。

5. 控制系统：控制系统是中央空调系统的智能核心，它由计算机控制器和传感器组成。

该系统负责监测和控制中央空调系统的运行状态，根据室内温度、湿度和空气质量等因素自动调整风冷机组和空气处理系统的运行参数，以达到舒适且节能的效果。

二、中央空调系统的工作原理中央空调系统的工作原理可以分为三个环节：制冷循环、空气处理和输配风系统。

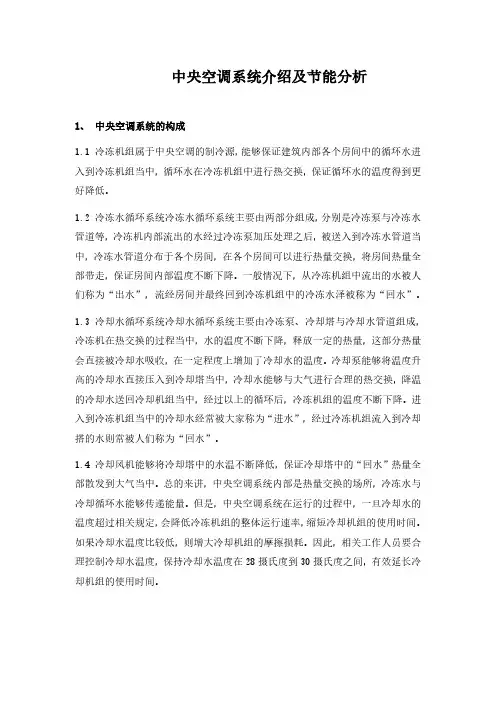

中央空调系统介绍及节能分析1、中央空调系统的构成1.1 冷冻机组属于中央空调的制冷源，能够保证建筑内部各个房间中的循环水进入到冷冻机组当中，循环水在冷冻机组中进行热交换，保证循环水的温度得到更好降低。

1.2 冷冻水循环系统冷冻水循环系统主要由两部分组成，分别是冷冻泵与冷冻水管道等，冷冻机内部流出的水经过冷冻泵加压处理之后，被送入到冷冻水管道当中，冷冻水管道分布于各个房间，在各个房间可以进行热量交换，将房间热量全部带走，保证房间内部温度不断下降。

一般情况下，从冷冻机组中流出的水被人们称为“出水”，流经房间并最终回到冷冻机组中的冷冻水泽被称为“回水”。

1.3 冷却水循环系统冷却水循环系统主要由冷冻泵、冷却塔与冷却水管道组成，冷冻机在热交换的过程当中，水的温度不断下降，释放一定的热量，这部分热量会直接被冷却水吸收，在一定程度上增加了冷却水的温度。

冷却泵能够将温度升高的冷却水直接压入到冷却塔当中，冷却水能够与大气进行合理的热交换，降温的冷却水送回冷却机组当中，经过以上的循环后，冷冻机组的温度不断下降。

进入到冷冻机组当中的冷却水经常被大家称为“进水”，经过冷冻机组流入到冷却搭的水则常被人们称为“回水”。

1.4 冷却风机能够将冷却塔中的水温不断降低，保证冷却塔中的“回水”热量全部散发到大气当中。

总的来讲，中央空调系统内部是热量交换的场所，冷冻水与冷却循环水能够传递能量。

但是，中央空调系统在运行的过程中，一旦冷却水的温度超过相关规定，会降低冷冻机组的整体运行速率，缩短冷却机组的使用时间。

如果冷却水温度比较低，则增大冷却机组的摩擦损耗。

因此，相关工作人员要合理控制冷却水温度，保持冷却水温度在28摄氏度到30摄氏度之间，有效延长冷却机组的使用时间。

2 中央空调系统的节能设计方案比较结合我国建筑结构特点，中央空调设计方案主要分为三种，分别是风冷模块机组设计方案、水冷螺杆机组设计方案与水源热泵机设计方案等，下面就对这三种方案进行全面分析：2.1 方案一：风冷模块机组风冷冷（热）水机组主要以气为冷（热）源，以水为供冷（热）介质，利用电驱动进行制冷与制热，属于一种先进的一体化设备，具有较好的智能性。

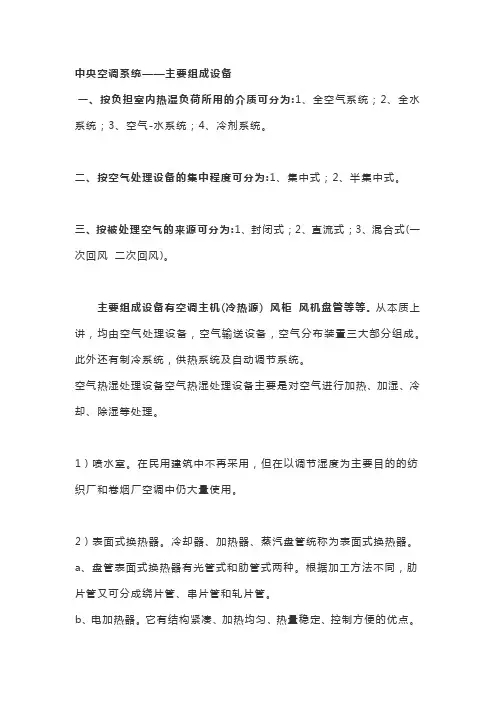

中央空调系统——主要组成设备一、按负担室内热湿负荷所用的介质可分为:1、全空气系统；2、全水系统；3、空气-水系统；4、冷剂系统。

二、按空气处理设备的集中程度可分为:1、集中式；2、半集中式。

三、按被处理空气的来源可分为:1、封闭式；2、直流式；3、混合式(一次回风二次回风)。

主要组成设备有空调主机(冷热源) 风柜风机盘管等等。

从本质上讲，均由空气处理设备，空气输送设备，空气分布装置三大部分组成。

此外还有制冷系统，供热系统及自动调节系统。

空气热湿处理设备空气热湿处理设备主要是对空气进行加热、加湿、冷却、除湿等处理。

1）喷水室。

在民用建筑中不再采用，但在以调节湿度为主要目的的纺织厂和卷烟厂空调中仍大量使用。

2）表面式换热器。

冷却器、加热器、蒸汽盘管统称为表面式换热器。

a、盘管表面式换热器有光管式和肋管式两种。

根据加工方法不同，肋片管又可分成绕片管、串片管和轧片管。

b、电加热器。

它有结构紧凑、加热均匀、热量稳定、控制方便的优点。

但是电加热器利用的是高品位的热能，它只宜在一部分空调机组和小型空调系统中使用。

在恒温精度要求较高的大型空调系统中，也常用电加热器控制局部加热或作末级加热使用。

常用的电加热器有裸线式和管式两种。

3）常用空气湿处理设备。

空气的加湿方法一般有喷水加湿（湿膜加湿）、高压蒸汽加湿、超声波加湿、远红外线加湿等。

利用蒸汽锅炉使水变成蒸汽和空气的混合过程为等温加湿过程。

a、等温加湿。

b、等焓加湿设备。

直接向空调房间空气中喷水的加湿装置有压缩空气喷c、空气的减湿。

d、固体吸湿在空调工程中最常用的吸附剂是硅胶。

中央空调系统的组成1、冷水机组：这是中央空调的“制冷源”，“心藏”，通往各个房间循环水由冷水机组进行“内部交换”，降温为“冷却水”。

2、冷却水塔：用于为冷水机组提供冷却水。

3、外部热交换系统：1）冷冻水循环系统：由冷冻泵及冷冻水管道组成。

从冷水机组流出的冷冻水由冷冻泵加压送入冷冻水管道，在个房间内进行热交换，带走房间内热量，是房间内的温度下降。

中央空调工程简介与分类一、基本简介中央空调系统由冷热源系统和空气调节系统组成。

制冷系统为空气调节系统提供所需冷量，用以抵消室内环境的冷负荷；制热系统为空气调节系统提供用以抵消室内环境热负荷的热量。

制冷系统是中央空调系统至关重要的部分，其采用种类、运行方式、结构形式等直接影响了中央空调系统在运行中的经济性、高效性、合理性。

二、相关分类空调用制冷技术属于普通制冷范围，主要是采用液体气化制冷法。

（主要是利用液体气化过程要吸收比潜热，而且液体压力不同，其沸点也不同，压力越低，沸点越低。

）根据热量从高温物体向低温物体转移的不同方式，可分为：蒸气压缩式制冷、吸收式制冷。

（一）、按处理设备的情况分类1、集中式空调空气处理设备和送、回风机等集中设在空调机房内，通过送、回风管道与被调节的空调场所相连，对空气进行集中处理和分配2、半集中式空调送入空调房间的新风由空调机房集中处理，空调房间内的空气由分散在房间内的装置处理的系统（二）、按负担室内热湿负荷所用的工作介质分类1、全空气式空调系统空调房间的室内热湿负荷全部由经过处理的空气来承担，利用空调装置送出风调节室内空气的温度、湿度。

2、全水式空调系统全部由经过处理的水负担室内热湿负荷，利用冷冻机处理后的冷冻水(或锅炉制出热水)送往空调房间的风机盘管中对房间的温度、湿度进行处理的。

3、空气-水式空调系统由经过处理的空气和水共同负担室内热湿负荷，典型装置是风机盘管加新风系统4、制冷剂式空调系统利用直接蒸发的制冷剂吸热来调节室内温度、湿度基本术语1、舒适性空调: 使空调房间满足人们生活的要求,以人体的舒适要求来控制房间的空气参数.2、工艺性空调; 又称恒温恒湿空调,使室内空气温度、湿度、气流速度、洁净度等参数控制在一定范围内,以满足生产工艺的要求.3、制冷量: 空调器进行制冷运行时,单位时间内,低压侧制冷剂在蒸发器中吸收的热量.常用单位为W或KW。

4、热泵制热量；空调器进行热泵制热运行时（热泵辅助电加热器应同时运行）单位时间内送入密闭空间、房间或区域内的热量。
