墙面铝塑板工程施工(3篇)
第1篇一、工程概述墙面铝塑板工程是一种常见的室内外装饰工程，具有美观、轻便、耐用等特点。
本工程主要针对墙面铝塑板的安装施工，包括材料准备、施工工艺、质量要求等方面。
二、材料准备1. 铝塑板：根据设计要求选择合适的铝塑板，确保质量合格。
2. 龙骨：选择合适的龙骨材料，如轻钢龙骨、木龙骨等，确保其强度和稳定性。
3. 膨胀螺栓、自攻螺丝、挂件等配件：用于固定龙骨和铝塑板。
4. 防水、防火、防锈等材料：根据工程需求选择相应的材料。
三、施工工艺1. 放线：根据设计图纸，确定铝塑板的分格线，并进行标记。
2. 龙骨安装：按照分格线，在主体结构上打孔，安装膨胀螺栓，固定龙骨。
龙骨间距应符合设计要求，确保龙骨的稳定性和承载能力。
3. 铝塑板制作：根据设计要求，对铝塑板进行切割、刨槽等处理，确保尺寸准确、表面平整。
4. 铝塑板安装：将处理好的铝塑板安装到龙骨上，注意安装顺序和方向，确保铝塑板与龙骨的紧密连接。
5. 防水、防火、防锈处理：根据工程需求，对铝塑板及龙骨进行防水、防火、防锈等处理。
6. 质量检查：在施工过程中，定期进行质量检查，确保施工质量符合要求。
四、质量要求1. 铝塑板表面平整、无划痕、无气泡、无变形。
2. 龙骨安装牢固、间距合理、无松动。
3. 铝塑板与龙骨连接紧密，无空隙。
4. 防水、防火、防锈处理符合要求。
5. 施工过程中，注意保护墙面，避免损坏。
五、施工注意事项1. 施工前，对施工人员进行技术交底，确保施工人员了解施工工艺和质量要求。
2. 施工过程中，严格按照施工工艺进行操作，确保施工质量。
3. 注意施工安全，防止发生意外事故。
4. 施工完成后，对施工现场进行清理，确保环境整洁。
5. 施工过程中，与业主、监理保持良好沟通，及时解决施工过程中出现的问题。
总之，墙面铝塑板工程施工是一项技术性较强的工程，要求施工人员具备一定的专业知识和技能。
通过严格的施工工艺和质量控制，确保工程顺利进行，达到预期效果。

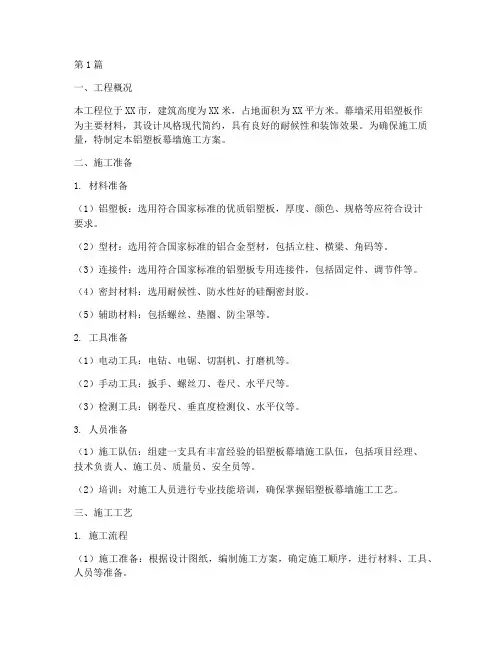

铝塑板幕墙施工方案(3篇)
第1篇一、工程概况本工程位于XX市，建筑高度为XX米，占地面积为XX平方米。
幕墙采用铝塑板作为主要材料，其设计风格现代简约，具有良好的耐候性和装饰效果。
为确保施工质量，特制定本铝塑板幕墙施工方案。
二、施工准备1. 材料准备（1）铝塑板：选用符合国家标准的优质铝塑板，厚度、颜色、规格等应符合设计要求。
（2）型材：选用符合国家标准的铝合金型材，包括立柱、横梁、角码等。
（3）连接件：选用符合国家标准的铝塑板专用连接件，包括固定件、调节件等。
（4）密封材料：选用耐候性、防水性好的硅酮密封胶。
（5）辅助材料：包括螺丝、垫圈、防尘罩等。
2. 工具准备（1）电动工具：电钻、电锯、切割机、打磨机等。
（2）手动工具：扳手、螺丝刀、卷尺、水平尺等。
（3）检测工具：钢卷尺、垂直度检测仪、水平仪等。
3. 人员准备（1）施工队伍：组建一支具有丰富经验的铝塑板幕墙施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员等。
（2）培训：对施工人员进行专业技能培训，确保掌握铝塑板幕墙施工工艺。
三、施工工艺1. 施工流程（1）施工准备：根据设计图纸，编制施工方案，确定施工顺序，进行材料、工具、人员等准备。
（2）测量放线：根据建筑物的结构尺寸，进行测量放线，确定幕墙的安装位置。
（3）型材加工：根据设计要求，加工铝合金型材，包括立柱、横梁、角码等。
（4）铝塑板加工：根据设计要求，加工铝塑板，包括切割、打孔、打磨等。
（5）安装立柱：按照测量放线结果，安装立柱，确保其垂直度和水平度。
（6）安装横梁：按照立柱位置，安装横梁，确保其水平度和垂直度。
（7）安装铝塑板：将加工好的铝塑板安装到横梁上，确保其平整度和缝隙均匀。
（8）密封处理：使用硅酮密封胶对铝塑板缝隙进行密封处理。
（9）清理保养：对幕墙进行清理保养，确保其美观和使用寿命。
2. 施工要点（1）测量放线：确保测量精度，准确确定幕墙安装位置。
（2）型材加工：严格控制型材加工尺寸，确保其符合设计要求。
铝塑板干挂施工方案(3篇)
第1篇一、工程概况本工程采用铝塑板作为外墙装饰材料，铝塑板干挂施工方法具有施工便捷、质量稳定、装饰效果好等优点。
以下为铝塑板干挂施工方案的具体内容。
二、施工准备1. 技术准备- 熟悉铝塑板干挂施工工艺及质量标准。
- 阅读施工图纸，了解设计要求。
- 制定详细的施工组织设计和施工方案。
2. 材料准备- 铝塑板：符合设计要求，表面平整，尺寸准确。
- 螺栓、锚固件：材质、规格符合设计要求。
- 专用胶：粘结力强，耐候性好。
- 清洁剂、保护膜等辅助材料。
3. 设备准备- 钻机、电焊机、切割机、扳手、螺丝刀等施工工具。
- 水平尺、线锤、卷尺等测量工具。
4. 人员准备- 组建专业的施工队伍，包括项目经理、技术员、施工员、质量员等。
- 对施工人员进行技术交底和安全教育。
三、施工工艺流程1. 基层处理- 清理墙面，确保表面干净、平整。
- 检查墙体垂直度、水平度，如有偏差，需进行校正。
2. 锚固件安装- 根据设计要求，在墙体上预埋锚固件。
- 使用电钻在墙体上钻孔，孔径略大于锚固件直径。
- 将锚固件插入孔中，使用电焊固定。
3. 龙骨安装- 根据设计要求，在锚固件上安装龙骨。
- 龙骨应垂直、水平，间距符合设计要求。
- 使用螺丝固定龙骨，确保牢固。
4. 铝塑板安装- 按照设计要求，将铝塑板切割成所需尺寸。
- 使用专用胶将铝塑板粘贴在龙骨上。
- 铝塑板应平整、垂直，缝隙均匀。
5. 收口处理- 对铝塑板的收口进行处理，确保美观。
- 使用专用胶或铝塑板收口条进行收口。
6. 清理保护- 清理施工现场，清理铝塑板表面污渍。
- 在铝塑板上贴上保护膜，防止划伤。
四、质量控制1. 原材料质量- 严格检查铝塑板、锚固件、专用胶等原材料的质量。
2. 施工过程控制- 严格控制施工工艺，确保施工质量。
- 加强对施工过程的监督检查，及时发现并解决质量问题。
3. 验收标准- 铝塑板表面平整，无划痕、污渍。
- 龙骨安装牢固，无松动。
- 铝塑板安装平整，缝隙均匀。
铝塑板 施工方案
铝塑板施工方案1. 引言铝塑板是一种由铝合金面板和高密度聚乙烯塑料芯板组成的复合材料。
它具有重量轻、耐腐蚀、阻燃、隔音等优点，因此广泛用于建筑装饰、广告牌制作、交通标识等领域。
本文将介绍铝塑板的施工方案，包括准备工作、材料和工具的准备、施工步骤等内容。
2. 准备工作在进行铝塑板施工之前，需要提前进行一些准备工作，以确保施工顺利进行。
具体准备工作如下：1.确定施工区域：根据实际需求，确定铝塑板的施工区域，并计算所需铝塑板的数量。
2.检查施工区域：仔细检查施工区域的墙面或立面结构，确保表面平整和无明显的损坏或裂缝。
3.清理施工区域：清理施工区域，清除杂物和灰尘，确保表面干净。
4.测量与标记：使用水平仪和墨线，测量和标记铝塑板的安装位置和尺寸。
3. 材料和工具准备进行铝塑板施工所需的材料和工具如下：•材料：–铝塑板：根据施工区域的尺寸和需要，选择合适的铝塑板，并确保其质量符合要求。
–固定件：包括螺丝、膨胀螺栓等固定件，用于固定铝塑板。
–密封胶：用于填补铝塑板之间的缝隙，以确保防水效果。
•工具：–电钻：用于钻孔，安装固定件。
–手工锯：用于切割铝塑板到所需尺寸。
–墨线：用于标记安装位置和尺寸。
–水平仪：用于确保铝塑板安装平整。
4. 施工步骤根据准备工作完成的情况和实际情况，进行以下施工步骤：1.安装固定件：–使用电钻和适当的钻头，在墙面上钻孔，并安装固定件。
固定件的数量和位置应根据铝塑板的尺寸和重量来确定。
2.切割铝塑板：–使用手工锯或其他适当的工具，将铝塑板切割到所需尺寸。
确保切割边缘平整，并且尺寸准确。
3.安装铝塑板：–将已切割好的铝塑板放置在固定件上，确保位置准确。
使用螺丝或其他固定件，将铝塑板固定在墙面上。
固定件的数量和位置应足够支撑整个铝塑板，以确保安全性和稳定性。
4.密封处理：–使用密封胶填补铝塑板之间的缝隙，以确保防水效果。
在填补缝隙之前，务必清除铝塑板表面的灰尘和杂物。
5.检查与清洁：–完成铝塑板的安装后，仔细检查施工区域，确保铝塑板安装牢固，没有明显的缺陷或问题。
铝塑板墙面工程施工方案
铝塑板墙面工程施工方案一、施工前期准备1.1 施工前期准备1、施工单位应当制定详细的施工方案和安全生产方案，明确施工的计划、进度和各个工序的要求。
2、施工单位应当根据施工现场情况，确定施工所需的人员、设备、材料等资源，并做好相应的调配和准备工作。
3、施工单位应当与建设单位和监理单位进行充分的沟通和协调，明确工程进度、质量要求等相关事宜。
4、施工单位应当对施工现场进行全面的勘察和测量，了解现场的地形、地貌和周边环境情况，为后续的施工工作提供参考和依据。
5、施工单位应当对施工现场进行全面的清理和整理，清除现场的垃圾和杂物，确保施工现场的整洁和安全。
1.2 施工准备1、施工单位应当对施工现场进行全面的安全检查和评估，确认现场的安全隐患和风险，制定相应的安全措施和应急预案。
2、施工单位应当对施工所需的材料和设备进行全面的检查和测试，确保其符合工程要求和标准，防止因材料和设备质量问题导致施工质量不达标或出现安全事故。
3、施工单位应当制定详细的工作计划和工艺流程，明确各个工序的操作要点和关键环节，确保施工质量和安全。
1.3 施工前期准备1、施工单位应当对施工现场进行全面的消防检查和排查，确保现场的消防设施齐全完善，消防通道畅通无阻。
2、施工单位应当制定详细的施工组织设计和临时设施搭建方案，明确施工现场的布置和分工，确保施工现场的有序和安全。
二、施工过程2.1 施工工艺1、施工单位应当对墙面进行全面的清理和修补，确保墙面的平整和清洁，为后续的施工作业提供良好的基础条件。
2、施工单位应当对墙面进行全面的涂装和防腐处理，确保墙面的防水、防潮和耐久性能。
3、施工单位应当制定详细的装饰设计方案和施工工艺流程，根据设计稿和要求，确定装饰材料和施工工艺，确保施工质量和效果达标。
4、施工单位应当对墙面进行全面的材料和设备检验，确保其符合工程要求和标准，杜绝因质量问题导致施工质量不达标或出现安全事故。
2.2 施工要点1、施工单位应当做好施工现场的安全防护和施工作业的协调配合，保障施工现场的安全和有序进行。
外墙铝板幕墙工程施工方案完整版
外墙铝板幕墙工程施工方案完整版1. 工程概述该项目是一项外墙铝板幕墙工程，旨在为建筑物提供美观、保温、隔热和防水的功能。
幕墙将由铝板和支撑结构组成，并按照以下方案进行施工。
2. 施工步骤2.1 准备工作- 清理施工区域，确保无障碍物和安全隐患。
- 准备所需的材料、设备和工具，并进行检查和测试。
2.2 安装支撑结构- 根据设计图纸和规范要求，进行支撑结构的标线和定位。
- 安装支撑结构的垂直立柱和水平横梁，确保结构的牢固性和稳定性。
2.3 安装铝板- 根据设计要求，切割铝板，使其适应外墙尺寸。
- 使用螺丝固定铝板于支撑结构上，确保板与板之间的连接牢固且均匀。
2.4 密封处理- 对铝板与建筑物外墙之间的接缝进行密封处理，以防水和防渗透。
- 使用合适的密封胶进行密封，并确保密封胶的质量和可靠性。
2.5 防腐处理和涂装- 对铝板进行防腐处理，以延长其使用寿命。
- 进行铝板的涂装，使其具有美观和耐候性。
3. 施工安全措施- 施工期间，所有人员必须佩戴符合标准的个人防护装备，如安全帽、安全鞋等。
- 提供安全培训和指导，确保施工人员了解施工过程中的安全风险和应对方法。
- 安装安全警示标志和临时围栏，确保工地的安全。
4. 质量控制- 对材料进行检验，确保其符合相关标准和规定。
- 进行施工过程中的质量检查和监控，确保施工质量达到规定要求。
- 完工后进行质量验收，确保工程质量符合合同要求和设计要求。
以上是外墙铝板幕墙工程施工方案的完整版。
施工过程中，请严格按照方案要求进行操作，确保工程质量和施工安全。
注：本文档内容仅为参考，具体施工应根据实际情况进行调整和安排。
外墙铝塑板施工方案
外墙铝塑板施工方案
外墙铝塑板施工方案
一、施工准备
1. 确定施工图纸，并根据图纸进行施工准备。
2. 检查施工现场，确保施工区域清洁、无障碍。
二、材料准备
1. 准备好所需的铝塑板，确保材料质量合格。
2. 准备好所需的胶水、胶带、扣件等辅助材料。
三、施工步骤
1. 根据施工图纸确定铝塑板的安装位置和尺寸，并使用尺子和铝塑板切割机对铝塑板进行切割，确保尺寸准确。
2. 将切割好的铝塑板放置在安装位置上，使用胶水将铝塑板粘贴在墙面上，确保粘贴牢固。
3. 使用胶带将铝塑板的边缘固定，以防止松动。
4. 使用扣件将铝塑板的四个角固定，确保铝塑板与墙面之间的间隙均匀。
5. 检查铝塑板的安装情况，确保无明显的缺陷和松动。
四、施工要点
1. 施工时要注意安全，确保施工人员没有下滑或摔落的危险。
2. 确保使用的材料质量合格，以提高施工质量和施工效率。
3. 在施工过程中，要及时清理施工现场，保持整洁。
五、施工注意事项
1. 铝塑板切割时要使用专用的切割工具，以确保切割面平整和尺寸准确。
2. 施工时要注意保护好墙面，以免划伤或损坏。
3. 在粘贴铝塑板之前，要进行试装，以确保尺寸和位置准确无误。
4. 施工过程中要注意防水，避免水分渗透到铝塑板内部。
以上就是外墙铝塑板施工的基本方案，施工时请按照相关规范和要求操作，确保施工质量和安全。

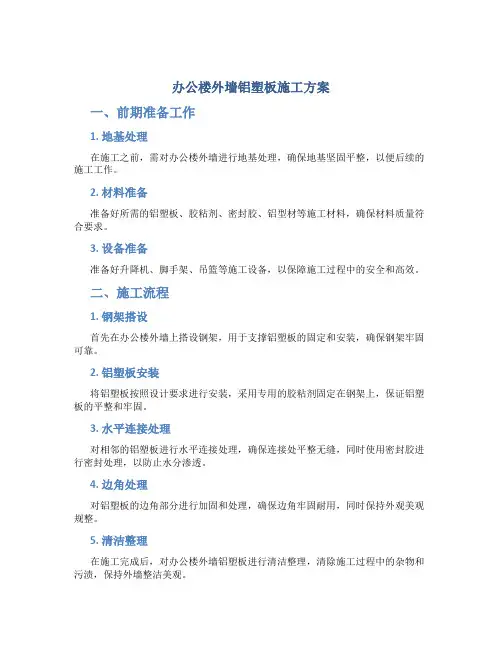

办公楼外墙铝塑板施工方案
办公楼外墙铝塑板施工方案
一、前期准备工作
1. 地基处理
在施工之前，需对办公楼外墙进行地基处理，确保地基坚固平整，以便后续的施工工作。
2. 材料准备
准备好所需的铝塑板、胶粘剂、密封胶、铝型材等施工材料，确保材料质量符合要求。
3. 设备准备
准备好升降机、脚手架、吊篮等施工设备，以保障施工过程中的安全和高效。
二、施工流程
1. 钢架搭设
首先在办公楼外墙上搭设钢架，用于支撑铝塑板的固定和安装，确保钢架牢固可靠。
2. 铝塑板安装
将铝塑板按照设计要求进行安装，采用专用的胶粘剂固定在钢架上，保证铝塑板的平整和牢固。
3. 水平连接处理
对相邻的铝塑板进行水平连接处理，确保连接处平整无缝，同时使用密封胶进行密封处理，以防止水分渗透。
4. 边角处理
对铝塑板的边角部分进行加固和处理，确保边角牢固耐用，同时保持外观美观规整。
5. 清洁整理
在施工完成后，对办公楼外墙铝塑板进行清洁整理，清除施工过程中的杂物和污渍，保持外墙整洁美观。
三、施工注意事项
1. 施工现场管理
在施工过程中，必须严格遵守现场管理规定，保障施工安全和质量。
2. 施工人员技术要求
施工人员需具备一定的施工经验和技术水平，严格按照设计要求进行施工，确
保施工质量。
3. 施工期限控制
严格控制施工时间，合理安排施工计划，保证施工进度和质量。
以上即为办公楼外墙铝塑板施工方案，通过前期准备工作、施工流程和注意事
项的合理安排和执行，可确保施工质量和进度，并保证外墙施工效果满足设计要求。
铝塑板外墙施工方案
铝塑板外墙施工方案铝塑板外墙施工方案700字铝塑板外墙是一种常见的建筑外墙装饰材料，具有轻质、耐候性强、颜色多样等优点，因此在建筑装饰中被广泛使用。
下面将对铝塑板外墙的施工方案进行介绍。
一、施工前的准备工作：1.了解设计图纸，并编制施工图纸。
2.根据施工图纸编制施工进度表，明确施工时间节点。
3.准备好所需的材料和工具，如铝塑板、铝合金型材、切割工具、安装工具等。
4.组织施工人员，指定各自的工作任务。
二、施工流程：1.清洁基层表面：清洁墙体表面的灰尘、油污等杂物，保持基层干净，提供良好的施工条件。
2.基层处理：对墙体进行修补处理，如填充孔洞、修补裂缝等。
3.铝塑板切割：根据设计要求，使用专业的工具将铝塑板切割成所需的尺寸。
4.型材制作：根据设计要求，在铝塑板的四周预留出合适的安装孔，制作铝合金型材。
5.铝塑板安装：使用螺丝将铝合金型材固定在墙体上，然后将铝塑板插入型材中，固定好。
6.接缝处理：使用专业的胶水进行接缝处理，保证外墙表面光滑并防止渗水。
7.验收与保养：对施工的外墙进行验收，检查各个部位是否牢固，没有明显的缺陷，然后进行保养工作。
三、施工注意事项：1.施工人员必须经过专业的培训，具备一定的施工经验。
2.施工前必须对施工现场进行检查，确保施工条件安全、整洁。
3.施工中必须严格按照设计图纸要求进行施工，尺寸、位置、固定等都需精确无误。
4.施工现场必须按照相关规定做好安全防护工作，如搭设脚手架、佩戴安全帽等。
5.施工人员必须遵守施工现场的纪律，不得乱丢垃圾，保持工地环境整洁。
铝塑板外墙施工方案需要注意的细节较多，施工质量的好坏直接影响到建筑外墙的美观和使用寿命。
因此，在施工过程中必须严格按照施工方案进行施工，确保施工质量。
铝塑板墙面施工方案
铝塑板墙面施工方案1. 简介铝塑板是由铝板和聚乙烯塑料中间层组成的一种新型建筑材料，具有耐候性好、装饰性强以及防水、防火等特点。
在墙面装修中广泛应用，本文将介绍铝塑板墙面施工的方案。
2. 施工准备2.1 工具和材料准备在开始施工之前，需要准备好以下工具和材料：•铝塑板•墙面刷胶工具•打胶枪•手电钻•手锯•熟悉•平头螺丝刀•尺子和直尺2.2 检查墙面在施工之前，需要先检查墙面的平整度和干燥程度。
如果墙面不平整，需要先进行修复。
另外，如果墙面过于潮湿，也需要先进行干燥处理。
3. 施工步骤3.1 喷胶固定铝塑板将铝塑板裁剪成适当的尺寸，采用喷胶的方式将铝塑板固定到墙面上。
在墙面的四个边缘和中间位置喷涂胶水，然后将铝塑板轻轻压贴到墙面上，确保与墙面紧密贴合。
3.2 钻孔安装铝塑板使用手电钻和适当的钻头，在铝塑板的边缘和中间位置进行钻孔。
钻孔的位置应根据实际需要而定，以确保铝塑板安装牢固。
然后使用打胶枪将墙面胶水注入钻孔中。
3.3 剪裁和连接铝塑板根据需要，使用手锯将铝塑板裁剪成所需的形状和尺寸。
然后使用平头螺丝刀将铝塑板连接在一起。
连接的方式可以采用螺丝固定或其他适宜的方式，确保连接牢固。
3.4 整理墙面边缘将墙面刷胶工具轻轻沿着铝塑板的边缘滑动，将多余的胶水刮除。
确保墙面边缘整齐美观。
3.5 清洁工作在施工结束后，清理施工现场，包括清除掉多余的材料和工具，保持墙面干净整洁。
4. 注意事项4.1 安全注意事项在施工过程中，务必注意安全。
操作时确保戴好工作手套和护目镜，避免身体和眼睛受伤。
使用电动工具时，注意握紧手柄，避免发生意外。
4.2 施工环境要求铝塑板墙面施工需要在干燥、整洁的环境中进行。
确保墙面平整且无尘，以便更好地粘贴和固定铝塑板。
4.3 保养和维护施工完成后，需要定期对铝塑板墙面进行保养和维护。
定期清洁墙面，避免积灰；对于有划痕或磕碰的部分，及时进行修复。
5. 结论铝塑板墙面施工是一种简单、效果好的装修方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外墙铝塑板施工方案 完整版（可编辑） 外墙铝塑板施工方案 完整版 外墙铝塑板施工方案 1、测量放线 1)根据主体结构上的轴线和标高线,按设计要求将支承骨架的安装位置线准确地弹到主体结构上。 2)将所有预埋件打出,并复测其尺寸。 3)测量放线时应控制分配误差,不是误差积累。 4)测量放线应在风力不大于四级情况下进行。放线后应及时校核,以保证幕墙垂直度及立柱位置的正确性。 2、安装连接件 将连接件与主体结构上的预埋件焊接固定。当主体结构上没有埋设预埋铁件时,可在主体结构上打孔安设膨胀螺栓与连接铁件固定。 3、安装骨架 1)按弹线位置准确无误地将经过防锈处理的立柱用焊接或螺栓固定在连接件上。安装时应随时检标高和中心线位置对面积较大、层高较高的外墙铝板幕墙骨架立柱,必须用测量仪器和线坠测量,校正其位置,以保证骨架竖杆铅直和平整 。立柱安装标高偏差不应大于3?,轴线前后偏差不应大于2?,左右偏差不应大于 3?;相邻两根立柱标高偏差不应大于3?,同层立柱的最大标高偏差不应大于5?,相邻两根立挺距离偏差不应大于2?。 2)将横梁两端的连接件及垫片安装在立柱的预定位置,并应安装牢固,其接缝应严密;相邻两根横梁的水平偏差不应大于1?。同层标高偏差:当一幅幕墙宽度小于或等于35 m时不应大于 5?;当一幅幕墙宽度大于35m时,不应大于7?。 4、安装防火材料 应采用优质防火棉,抗火期要达到有关部门的要求。将防火棉用镀锌钢板固定。应使防火棉连续地密封于楼板与金属板之间的空位上,形成一道防火带,中间不得有空隙。 5、安装铝板 、测量放线 1 按施工图用铆钉或螺栓将铝合金板饰面逐块固定在型钢骨架上。板与板之间留缝10~15?,以便调整安装误差。金属板安装时,左右、上下的偏差不应大于1.5?. 6、处理板缝 用清洁剂将金属板及框表面清洁干净后,立即在铝板之间的缝隙中先安放密封条或防风雨胶条,再注入硅酮耐候密封胶等材料,注胶要饱满,不能有空隙或气泡. 7、处理幕墙收口 收口处理可利用金属板将墙板端部及龙骨部位封盖. 8、处理变形缝 处理变形缝首先要满足建筑物伸缩、沉降的需要,同时也应达到装饰效果。能常采用异性金板与氯丁橡胶带体系。 9、清理板面 清除板面护胶纸,把板面清理干净。 干挂石材、铝塑板施工方案大理石、花岗石干挂施工工艺标准(924-1996) 范围本工艺标准适用于工业与民用建筑工程的内、外饰面板干挂工艺。??该工艺是利用耐腐蚀的螺栓和耐腐蚀的柔性连接件,将大理石、花岗石等饰面石材干挂在建筑结构的外表面,石材与结构之间留出40~50mm的空腔。 用此工艺做成的饰面,在风力和地震力的作用下允许产生适量的变位,以吸收部分风力和地震力,而不致出现裂纹和脱落。当风力和地震力消失后,石材也随 结构而复位。该工艺与传统的湿作业工艺比较,免除了灌浆工序,可缩短施工周期,减轻建筑物自重,提高抗震性能,更重要的是有效地防止灌浆中的盐碱等色素对石材的渗透污染,提高其装饰质量和观感效果。此外,由于季节性室外温差变化引起的外饰面胀缩变形,使饰面板可能脱落,这种工艺可有效地预防饰面板脱落伤人事故的发生。这种干挂饰面板安装工艺亦可与玻璃幕墙或大玻璃窗、金属饰面板安装工艺等配套应用。现国内不少大型公共建筑的石材内外饰面板安装工程采取干挂工艺日趋普遍。 施工准备2.1??材料要求:??2.1.1??石材:根据设计要求,确定石材的品种、颜色、花纹和尺寸规格,并严格控制、检查其抗折。抗拉及抗压强度,吸水率、耐冻融循环等性能。??2.1.2??合成树脂胶粘剂:用于粘贴石材背面的柔性背衬材料,要求具有防水和耐老化性能。??2.1.3??玻璃纤维网格布:石材的背衬材料。??2.1.4??防水胶泥:用于密封连接件。??2.1.5??防污胶条:用于石材边缘防止污染。??2.1.6??嵌缝膏:用于嵌填石材接缝。??2.1.7??罩面涂料:用于大理石表面防风化、防污染。??2.1.8??膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量,必须符合要求。??2.2??主要机具:??2.1??台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、靠尺、铝制水平尺、方尺、多用刀、剪子、勾缝溜子。铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。??2.3??作业条件:??2.3.1??检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求,并进行表面处理工作。??2.3.2??搭设双排架子处理结构基层,并作好隐预检记录,合格后方可进行安装工序。??2.3.3??水电及设备、墙上预留预埋件已安装完。垂直运输机具均事先准备好。??2.3.4??外门窗已安装完毕,安装质量符合要求。??2.3.5??对施工人员进行技术交底时,应强调技术措施、质量要求和成品保护,尤其是架子拆除时,不得碰撞已完成的成 品。大面积施工前应先做样板,经质检部门鉴定合格后,方可组织班组施工。 操作工艺3.1??工艺流程:??清理结构表面? 结构上弹出垂直线? 大角挂两竖直钢丝? 工地收货 ?挂水平位置?石 料 打 孔? 背??面??刷??胶? 贴柔性加强材料? ?支底层板托架?放置底层板用其定位? 调节与临时固定?灌M20水泥砂浆? 设排水管 ?结构钻孔并插固定螺栓?镶不锈钢固定件?用胶粘剂灌下层墙板上孔 ?插入连接钢针?将胶粘剂灌入上层墙板的下孔内 ?临时固定上层墙板 ?钻孔插入膨胀螺栓 ?镶不锈钢固定件 ?镶顶层墙板?嵌板缝密封胶?饰面板刷二层罩面剂??3.2??工地收货:收货要设专人负责管理,要认真检查材料的规格、型号是否正确,与料单是否相符,发现石材颜色明显不一致的,要单独码放,以便退还给厂家,如有裂纹、缺棱掉角的,要修理后再用,严重的不得使用。还要注意石材堆放场地要夯实,垫10cm×10cm通长方木,让其高出地面8cm以上,方木上最好钉上橡胶条,让石材按75?立放斜靠在专用的钢架上,每块石材之间要用塑料薄膜隔开靠紧码放,防止粘在一起和倾斜。??3.3??石材准备:首先用比色法对石材的颜色进行挑选分类;安装在同一面的石材颜色应一致,并根据设计尺寸和图纸要求,将专用模具固定在台钻上,进行石材打孔。为保证位置准确垂直,要钉一个定型石板托架,使石板放在托架上,要打孔的小面与钻头垂直,使孔成型后准确无误,孔深为20mm,孔径为5mm,钻头为4.5mm。随后在石材背面刷不饱和树脂胶,主要采用一布二胶的作法,布为无碱、无捻24目的玻璃丝布,石板在刷头遍胶前,先把编号写在石板上,并将石板上的浮灰及杂污清除干净,如锯锈、铁沫子,用钢丝刷、粗砂纸将其除掉再刷头遍胶,胶要随用随配,防止固化后造成浪费。要注意边角地方一定要刷好,特别是打孔的部位是个薄弱区域,必须刷到,布要铺满,刷完头遍胶,在铺贴玻璃纤维网格布时要从一边一遍一遍用刷子赶平,铺平后再剧二遍胶,刷子沾胶不要过多,防止流到石材小面,给嵌缝带来困难,出现质量问题。??3.4??基层准备:清理预做饰面石材的结构表面,同时进行吊直、套方、找 规矩,弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。??3.5??挂线:按设计图纸要求,石材安装前要事先用经纬仪打出大角两个面的竖向控制线,最好弹在离大角20cm的位置上,以便随时检查垂直挂线的准确性,保证顺利安装。竖向挂线宜用φ1.0~φ1.2的钢丝为好,下边沉铁随高度 一般40m以下高度沉铁重量为8~10kg,上端挂在专用的挂线角钢架上,角钢而定, 架用膨胀螺栓固定在建筑物大角的顶端,一定要挂在牢固、准确、不易碰动的地方,并要注意保护和经常检查。并在控制线的上、下作出标记。??3.6??支底层饰面板托架:把预先加工好的支托按上干线支在将要安装的底层石板上面。支托要支承牢固,相互之间要连接好,也可和架子接在一起,支架安好后,顺支托方向钉铺通长的50mm厚木板,木板上口要在同一个水平面上,以保证石材上下面处在同一水平面上。??3.7??在RC围护结构上打孔、下膨胀螺栓:在结构表面弹好水平线,按设计图纸及石板料钻孔位置,准确的弹在围护结构墙上并作好标记,然后按点打孔,打孔可使用冲击钻,上φ12.5的冲击钻头,打孔时先用尖錾子在预先弹好的点上凿一个点,然后用钻打孔,孔深在60~80mm,若遇结构里的钢筋时,可以将孔位在水平方向移动或往上抬高,要连接铁件时利用可调余量再调回。成孔要求与结构表面垂直,成孔后把孔内的灰粉用小勾勺掏出,安放膨胀螺栓,宜将本层所需的膨胀螺栓全部安装就位。??3.8??上连接铁件:用设计规定的不锈钢螺栓固定角钢和平钢板。调整平钢板的位置,使平钢板的小孔正好与石板的插入孔对正,固定平钢板,用力矩扳子拧紧。??3.9??底层石板安装:把侧面的连接铁件安好,便可把底层面板靠角上的一块就位。方法是用夹具暂时固定,先将石板侧孔抹胶,调整铁件,插固定钢针,调整面板固定。依次按顺序安装底层面板,待底层面板全部就位后,检查一下各板水平是否在一条线上,如有高低不平的要进行调整;低的可用木楔垫平;高的可轻轻适当退出点木楔,退到面板上口在一条水平线上为止;先调整好面板的水平与垂直度,再检查板缝,板缝宽应按设计要求,板缝均匀,将板缝嵌紧被衬条,嵌缝高度要高于25cm。其后用1?2.5的用白水泥配制的砂浆, 灌于底层面板内20cm高,砂浆表面上设排水管。??3.10??石板上孔抹胶及插连接钢针:把1?1.5的白水泥环氧树脂倒入固化剂、促进剂,用小棒搅匀,用小棒将配好的胶抹入孔中,再把长40mm的φ4连接钢针通过平板上的小孔插入直至面板孔,上钢针前检查其有无伤痕,长度是否满足要求,钢针安装要保证垂直。??3.11??调整固定:面板暂时固定后,调整水平度,如板面上口不平,可在板底的一端下口的连接平钢板上垫一相应的双股铜丝垫,若铜丝粗,可用小锤砸扁,若高,可把另一端下口用以上方法垫一下。调整垂直度,并调整面板上口的不锈钢连接件的距墙空隙,直至面板垂直。??3.12??顶部面板安装:顶部最后一层面板除了按一般石板安装要求外,安装调整后,在结构与石板的缝隙里吊一通长的20mm厚木条,木条上平为石板上口下去250mm,吊点可设在连接铁件上,可采用铅丝吊木条,木条吊好后,即在石板与墙面之间的空隙里塞放聚苯板,聚苯板条要略宽于空隙,以便填塞严实,防止灌浆时漏浆,造成蜂窝、孔洞等,灌浆至石板口下20mm作为压顶盖板之用。??3.13??贴防污条、嵌缝:沿面板边缘贴防污条,应选用4cm左右的纸带型不干胶带,边沿要贴齐、贴严,在大理石板间缝隙处嵌弹性背衬条,背衬条也可用8mm厚的高连发泡片剪成10mm宽的条,背衬条嵌好后离装修面5mm,最后在背衬条外用嵌缝枪把中性硅胶打入缝内,打胶时用力要均,走枪要稳而慢。如胶面不太平顺,可用不锈钢小勺刮平,小勺要随用随擦干净,嵌底层石板缝时,要注意不要堵塞流水管。根据石板颜色可在胶中加适量矿物质颜料。??3.14??清理大理石、花岗石表面,刷罩面剂:把大理石、花岗石表面的防污条掀掉,用棉丝将石板擦净,若有胶或其它粘接牢固的杂物,可用开刀轻轻铲除,用棉丝沾丙酮擦至干净。在刷罩面剂的施工前,应掌握和了解天气趋势,阴雨天和4级以上风天不得施工,防止污染漆膜;冬、雨季可在避风条件好的室内操作,刷
