电机原理与结构

电机原理及重要公式，搞清电机结构原理电机，一般指电动机，也称马达，是现代化工业及生活中极为普遍的东西，也是将电能变为机械能的最主要设备。

汽车、高铁、飞机、风机、机器人、自动门、水泵、硬盘甚至我们最普遍拥有的手机，都安装了电机。

很多初接触电机的或者刚学习电机拖动知识的，可能会觉得电机知识不好理解，甚至看到相关的课程就头大，有着“学分杀手”的称呼。

下面通过零散式分享，可以让新手快速了解交流异步电机原理。

★电机的原理：电机的原理很简单，简单的说就是利用电能在线圈上产生旋转磁场，并推动转子转动的装置。

学过电磁感应定律的都知道，通电的线圈在磁场中会受力转动，电机的基本原理就是如此，这是初中物理的知识。

★电机结构：拆开过电机的人都知道，电机主要是两部分组成，固定不动的定子部分以及转动的转子部分，具体如下：1、定子(静止部分)定子铁心：电机磁路重要部分，并在其上放置定子绕组；定子绕组：就是线圈，电动机的电路部分，接电源，用于产生旋转磁场；机座：固定定子铁心及电机端盖，并起防护、散热等作用；2、转子(旋转部分)转子铁心：电机磁路的重要部分，在铁心槽内放置转子绕组；转子绕组：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩从而使电动机旋转；★电机的几个计算公式：1、电磁相关的1）电动机的感应电动势公式：E=4.44*f*N*Φ，E为线圈电动势、 f为频率、 S为环绕出的导体（比如铁芯）横截面积、N为匝数、Φ是磁通。

公式是怎么推导来的，这些事情我们就不去钻研了，我们主要是看看怎么利用它。

感应电动势是电磁感应的本质，有感应电动势的导体闭合后，就会产生感应电流。

感应电流在磁场中就会受到安培力，产生磁矩，从而推动线圈转动。

从上面公式知道，电动势大小与电源频率、线圈匝数及磁通量成正比。

磁通量计算公式Φ=B*S*COSθ，当面积为S的平面与磁场方向垂直的时候，角θ为0，COSθ就等于1，公式就变成Φ=B*S。

将上面两个公式结合一下，就可以得到电机磁通强度计算公式为：B=E/（4.44*f*N*S）。

三相异步电动机的基本工作原理和结构三相异步电动机是一种常见的电动机类型，广泛应用于各个领域。

它的基本工作原理和结构对于了解电动机的工作原理和性能具有重要意义。

一、基本工作原理三相异步电动机的基本工作原理是利用电磁感应和电磁力相互作用的原理。

它由定子和转子两部分组成。

1. 定子：定子由三个相位相隔120度的绕组组成，每个绕组被连接到一个相位的交流电源上。

当交流电源通电时，定子的绕组中会产生交变电磁场。

2. 转子：转子由导体材料制成，通常是铜或铝。

转子内部的导体形成了一组绕组，称为转子绕组。

转子绕组与定子绕组之间存在磁场的相互作用。

当交流电源通电后，定子绕组中的交变电磁场会感应出转子绕组中的电流。

由于定子绕组和转子绕组之间存在磁场的相互作用，转子绕组中的电流会产生电磁力，使转子开始旋转。

由于定子绕组中的电流是交变的，所以转子会不断地受到电磁力的作用，从而保持旋转。

二、结构特点三相异步电动机的结构特点主要包括定子、转子和机壳三部分。

1. 定子：定子通常由一组三相绕组和铁芯组成。

绕组通过固定在定子槽中的方法固定在铁芯上。

绕组的数量和连接方式与电机的功率和转速有关。

2. 转子：转子一般由铁芯和绕组组成。

转子绕组通常是通过槽和导条的形式固定在铁芯上。

转子绕组的数量和连接方式也与电机的功率和转速有关。

3. 机壳：机壳是电机的外壳，通常由铸铁或铝合金制成。

机壳的作用是保护电机内部的部件，同时起到散热和隔离的作用。

三、工作特性三相异步电动机具有一些特殊的工作特性。

1. 转速：三相异步电动机的转速与电源的频率和极数有关。

当电源频率恒定时，电动机的转速与极数成反比。

这意味着可以通过改变电源频率或改变电动机的极数来实现不同的转速要求。

2. 启动特性：三相异步电动机的启动通常需要较大的起动电流。

为了降低启动时的电流冲击，通常采用起动装置，如星角启动器或自耦变压器。

3. 转矩特性：三相异步电动机的转矩与电动机的电流成正比，并且与电动机的功率因数有关。

交流电机结构及原理交流电机是一种将电能转换为机械能的装置。

其工作原理是通过电流在磁场中产生力矩，使电机转动，进而实现能量的转换。

交流电机的结构一般包括定子、转子、端盖和轴承等部分。

下面将详细介绍交流电机的结构及其工作原理。

1.定子：定子是交流电机的固定部分，也是产生磁场的部分。

通常由硅钢片叠压而成，叠压的铁心上绕有多个线圈，称为定子线圈。

定子线圈所绕的截面称为槽。

2.转子：转子是交流电机的动部，通过旋转来产生机械功。

转子通常由铁心和绕组构成。

铁心通常由多个感应电流圈叠加而成，称为转子绕组。

3.端盖：端盖是用于固定定子与转子的零部件，通常用于安装轴承，并保护电机内部的运转部件。

4.轴承：轴承支撑电机的转子，使其能够自由旋转。

常用的轴承有滚动轴承和滑动轴承两种。

交流电机的工作原理主要包括感应原理和电磁力原理两种。

感应原理：交流电机中的定子线圈与电源相连，当电源通电时，电流将在定子线圈中流动。

由于电流的存在，定子线圈产生的磁场也会产生变化，进而在定子槽中产生电动势。

而转子绕组处于变化的磁场中，则在转子绕组上感应出电流。

根据一个事实，即导体在磁场中受到力的作用，由于转子绕组中感应出了电流，则在转子上也会产生电流作用力。

这个电流作用力使转子开始旋转，旋转的方向取决于电流的方向。

电磁力原理：在交流电机中，定子线圈中的电流产生的磁场与转子绕组感应出的磁场相互作用，形成一个力矩。

这个力矩使电机的转子开始旋转。

这种电磁力的作用，通常通过洛伦兹力来实现。

通过感应原理和电磁力原理的作用，交流电机能够将电能转化为机械能。

电能经过电源供给到定子线圈中，定子线圈产生磁场，而转子绕组感应出电流，产生电流作用力，从而使转子开始旋转。

旋转的转子通过轴承支撑，并通过驱动装置输出机械能。

总之，交流电机是一种重要的电动机械设备，在许多领域的应用中起着至关重要的作用。

通过电流在磁场中产生力矩，交流电机能够实现能量的转换，为各种机械设备提供动力。

三相异步电动机的结构及工作原理三相异步电动机是一种常见的电动机类型，广泛应用于工业生产和日常生活中。

它的结构复杂，但工作原理相对简单。

本文将介绍三相异步电动机的结构及工作原理，并分析其应用和优势。

一、结构三相异步电动机的结构主要包括定子、转子、端盖、轴承和外壳等部分。

1. 定子：定子是电动机的固定部分，由铁芯和绕组组成。

铁芯通常由硅钢片叠压而成，以减小磁阻和能量损耗。

绕组由若干绕组线圈组成，通过电流激励产生磁场。

2. 转子：转子是电动机的旋转部分，由铁芯和导体组成。

铁芯通常采用堆叠的圆片形式，以减小磁阻和能量损耗。

导体通常是铝或铜材料，通过电流激励产生磁场。

3. 端盖：端盖是保护定子和转子的重要组成部分，通常由铸铁或铝合金制成。

端盖上还设有进风口和出风口，以确保电机的散热效果。

4. 轴承：轴承支持电机的转子部分，减小转动时的摩擦和损耗。

轴承通常采用滚动轴承或滑动轴承，以提高电机的转动效率和寿命。

5. 外壳：外壳是保护电机内部零部件的重要组成部分，通常采用铸铁或铝合金制成。

外壳上还设有接线盒和插座，以方便电机的安装和连接。

二、工作原理三相异步电动机的工作原理基于电磁感应和电磁力的相互作用。

1. 电磁感应：当三相异步电动机的定子绕组通电时，会产生旋转磁场。

定子绕组中的电流在通电时产生磁场，磁场的方向随着电流方向的改变而改变，从而形成旋转磁场。

2. 电磁力：当转子放置在旋转磁场中时，由于电磁感应的作用，转子中的导体会受到电磁力的作用而开始旋转。

电磁力的大小和方向取决于磁场和导体的相对运动速度，导体的位置和方向。

三、应用和优势三相异步电动机由于其结构简单、可靠性高、成本低、效率高和维护方便等优势，广泛应用于各个领域。

1. 工业应用：三相异步电动机在工业生产中被广泛应用于各种设备和机械，如泵、风机、压缩机、输送带等。

它们能够提供稳定的转矩和可靠的运行，满足工业生产的需求。

2. 交通运输：三相异步电动机在交通运输领域中也有广泛的应用，如电动汽车、电动火车、电动船等。

永磁同步电机的原理及结构永磁同步电机是一种利用永磁体产生的磁场与电流产生的磁场进行传动的电机。

其原理是通过将永磁体与定子绕组分布在转子上，通过电流激励在定子产生的旋转磁场与永磁体产生的磁场相互作用，从而实现电能转换为机械能。

下面将详细介绍永磁同步电机的原理及结构。

一、原理1.磁场产生原理永磁同步电机的转子上安装有永磁体，通过永磁体产生的磁场与定子绕组产生的磁场进行作用，从而实现电能转换为机械能。

定子绕组通过三相对称供电，产生一个旋转磁场。

而永磁体则产生一个恒定的磁场，其磁极与定子绕组的磁极相对应。

这样，当定子旋转磁场的南极与永磁体磁极相对时，两者之间的磁力相互作用将会产生转矩，从而驱动转子旋转。

2.同步运动原理永磁同步电机的转子与旋转磁场同步运动，即转子的转速与旋转磁场的转速保持同步。

这是由于永磁体的磁极与定子绕组的磁极相对应，当旋转磁场改变磁极方向时，永磁体中的磁通也会随之改变方向。

为了保持稳定的运行，要求转子与旋转磁场之间存在一个同步角度，即定子的旋转磁场需要在转子上形成一个旋转磁场，从而使转矩产生作用。

二、结构1.转子：转子是永磁同步电机的旋转部分，一般由转子心、永磁体、轴承等组成。

转子心一般采用铁芯结构，并安装有永磁体，通过永磁体产生的磁场与定子产生的旋转磁场相互作用，从而实现电能转换为机械能。

2.定子：定子是永磁同步电机的静态部分，一般由定子铁芯和定子绕组组成。

定子绕组通过三相对称供电，产生一个旋转磁场。

定子铁芯一般采用硅钢片制作，用于传导磁场和固定定子绕组。

3.永磁体：永磁体是永磁同步电机的关键部分，一般采用钕铁硼（NdFeB）等高强度磁体材料制成。

永磁体产生的磁场与定子产生的旋转磁场相互作用，从而实现电能转换为机械能。

4.轴承：轴承用于支撑转子的旋转，并减小摩擦损耗。

常见的轴承类型有滚动轴承和滑动轴承等。

5.外壳：外壳用于保护永磁同步电机的内部结构，并提供机械稳定性。

外壳通常由金属或塑料制成，并具有散热和防护功能。

论述驱动电机的原理和结构驱动电机是一种将电能转化为机械能的装置，广泛应用于机械设备和工业生产中。

其原理和结构设计着眼于高效能、稳定性和可控性等方面，以满足不同领域的需求。

驱动电机的原理是基于电磁感应定律和洛伦兹力原理。

它通过作用于电流导体与磁场之间的相互作用力来实现机械转动。

在电机内部，激磁电流通过导线产生的磁场与励磁磁场（通常是恒定的永磁体）产生互作用，产生一个旋转力矩。

这个力矩会使电机内部的转子开始转动。

驱动电机的结构包括转子、定子、集电环和控制电路等部分。

其中，转子是电机旋转的主体，通常由铁芯和绕组等部分组成。

定子是固定不动的部分，由铁芯和绕组等部分构成。

集电环是用于电流的引导和传输，一般与旋转的部分连接在一起。

控制电路则是用于控制电机的运行。

驱动电机的结构设计着眼于提高效率和可靠性。

例如，电机的转子通常由高磁导率的材料（如硅钢片）制成，以减小磁感应强度损失。

电机的定子绕组则采用优质的导线，以降低电流传输时的电阻和能量损耗。

此外，电机还会添加轴承等部件，以减小磨擦和振动，提高运行的平稳性和寿命。

驱动电机的控制系统是电机运行的关键。

它可以实现电机的启动、调速、制动等功能。

目前常用的控制方法有开环控制和闭环控制。

开环控制是指根据工作需求，直接输入电流、电压等信号给电机，由电机自身的运行来实现，常见于简单的应用场景。

闭环控制则是通过传感器等回馈信号来监测电机的运行状态，并与预设信号进行比较，自动调整电机的输入信号，以获得理想的输出效果。

除了以上的基本原理和结构外，还要根据不同的使用需求和工作环境，进行驱动电机的个性化设计。

例如，对于需要高转矩和低速度的应用场景，可以采用大功率的直流电机。

对于需要高速旋转和精确控制的场景，可以采用步进电机或伺服电机。

对于需要小体积、高效能的应用场景，可以选用无刷直流电机或无铁芯直流电机。

总结起来，驱动电机是一种将电能转化为机械能的装置，其原理和结构设计在高效能、稳定性和可控性等方面不断创新和完善。

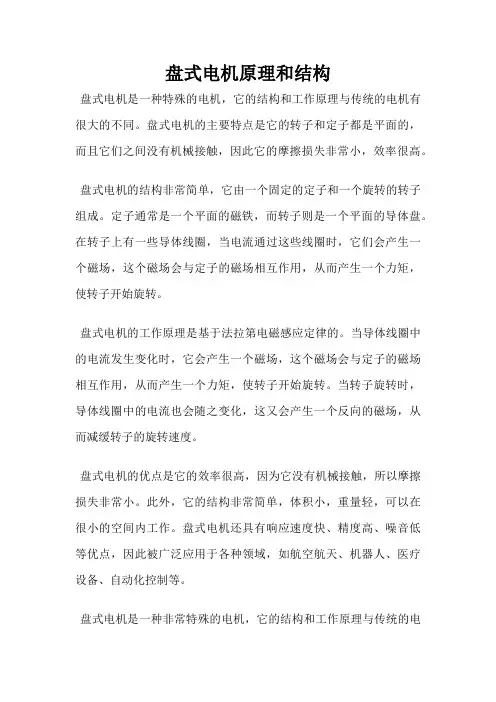

盘式电机原理和结构
盘式电机是一种特殊的电机，它的结构和工作原理与传统的电机有很大的不同。

盘式电机的主要特点是它的转子和定子都是平面的，而且它们之间没有机械接触，因此它的摩擦损失非常小，效率很高。

盘式电机的结构非常简单，它由一个固定的定子和一个旋转的转子组成。

定子通常是一个平面的磁铁，而转子则是一个平面的导体盘。

在转子上有一些导体线圈，当电流通过这些线圈时，它们会产生一个磁场，这个磁场会与定子的磁场相互作用，从而产生一个力矩，使转子开始旋转。

盘式电机的工作原理是基于法拉第电磁感应定律的。

当导体线圈中的电流发生变化时，它会产生一个磁场，这个磁场会与定子的磁场相互作用，从而产生一个力矩，使转子开始旋转。

当转子旋转时，导体线圈中的电流也会随之变化，这又会产生一个反向的磁场，从而减缓转子的旋转速度。

盘式电机的优点是它的效率很高，因为它没有机械接触，所以摩擦损失非常小。

此外，它的结构非常简单，体积小，重量轻，可以在很小的空间内工作。

盘式电机还具有响应速度快、精度高、噪音低等优点，因此被广泛应用于各种领域，如航空航天、机器人、医疗设备、自动化控制等。

盘式电机是一种非常特殊的电机，它的结构和工作原理与传统的电
机有很大的不同。

它的优点是效率高、结构简单、体积小、重量轻、响应速度快、精度高、噪音低等。

随着科技的不断发展，盘式电机的应用范围也在不断扩大，相信它将会在更多的领域中发挥重要作用。

三相异步电动机的结构原理讲解一、定子结构和原理：定子是三相异步电动机的固定部分，由定子铁心、定子绕组、绝缘等组成。

1.定子铁心：定子铁心是由数个片状硅钢片按一定顺序叠压而成。

硅钢片的选用是为了减小铁心磁阻，提高定子的磁路性能。

同时，定子铁心还具有良好的导热性能，可有效散热。

2.定子绕组：定子绕组包括三个相互独立的绕组，分别为A相、B相和C相绕组。

每个绕组由若干匝的导线组成，绕制在定子铁心上，形成三相对称的绕组结构。

3.定子绕组的原理：当三相对称的交流电流通过定子绕组时，形成的旋转磁场会与转子中的永磁体相互作用，从而产生力矩使转子旋转。

这就是定子绕组的工作原理。

二、转子结构和原理：转子是三相异步电动机的旋转部分，由转子铁心和永磁体组成。

1.转子铁心：转子铁心采用实心圆筒形结构，通过数个槽槽将定子绕组连接起来。

槽槽的数量和形状是根据电机的工作性能和要求确定的。

2.转子永磁体：转子永磁体通常由强磁性材料制成，常见的有永磁体磁体和磁体磁体两种。

永磁体通过磁场与旋转磁场相互作用，从而产生力矩使转子转动。

三、工作过程：1.激磁建立：当三相交流电流通过定子绕组时，形成一个旋转磁场。

此时，转子处于空转状态，即转子没有旋转。

2.转矩产生：在激磁建立后，通过外界力矩的作用，使转子开始旋转。

转子旋转时，旋转磁场与转子中的永磁体相互作用，产生力矩，驱动转子继续旋转。

3.转速调节：根据电机的负载情况，可以通过改变定子绕组的电流，从而调节转子旋转的速度。

当电机负载增加时，通过增加定子绕组的电流可以提高转子的转速，反之亦然。

总结：三相异步电动机的结构包括定子和转子两部分。

定子绕组通过三相交流电流形成旋转磁场，与转子中的永磁体相互作用，产生力矩驱动转子旋转。

通过激磁建立、转矩产生和转速调节三个阶段，实现电动机的正常工作。

三相异步电动机具有结构简单、制造成本低、可靠性高等优点，广泛应用于各个领域。

永磁同步电机的原理和结构一、转子永磁同步电机的转子通常由永磁体组成。

永磁体是一种能产生稳定磁场的磁性材料，通常使用高矩阵材料，如钕铁硼（NdFeB）或钴钐铁（SmCo）作为永磁体。

永磁体通过机械方式固定在转子上，使得转子具有恒定的磁场。

二、定子永磁同步电机的定子上通常设置有三相电磁绕组，通过定子的电磁绕组产生的磁场与转子上永磁体的磁场相互作用，产生转矩。

定子的电磁绕组通常采用三相对称布置的方式，每相上的绕组根据需要可以采用不同的接线方式，如星型接线或三角型接线。

三、电磁绕组四、永磁体永磁同步电机的永磁体通常是由钕铁硼或钴钐铁等高矩阵材料制成。

永磁体通过机械方式固定在转子上，并且具有较高的磁能积和较高的剩磁，使得转子具有强大的磁场。

永磁体的磁场与定子上电磁绕组产生的磁场相互作用，从而产生转矩。

当电机通电后，定子上的电磁绕组通入三相交流电源，产生交变磁场。

同时，转子上固定的永磁体产生稳定的磁场。

由于定子电流的变化，导致定子上的电磁绕组和转子上的永磁体之间的磁场相互作用，产生力矩。

该力矩将转子带动旋转，使得电机开始工作。

由于永磁体的存在，永磁同步电机具有较高的功率因数、高效率和较高的转矩密度。

此外，由于永磁体的磁场较强，电机具有较高的抗扭矩能力和准确的控制性能。

由于永磁体的磁场是固定不变的，因此永磁同步电机具有较好的转速稳定性和恒定转矩的特点。

总之，永磁同步电机采用永磁体作为励磁源，通过电磁绕组和永磁体之间的磁场相互作用产生转矩，从而实现转子的旋转。

该电机具有功率因数高、效率高、转矩密度大以及转速稳定性好等优点，因此得到了广泛的应用。

电动汽车驱动电机结构与原理电动汽车驱动电机可以分为两大类：直流电机和交流电机。

在这两类电机中，又有不同类型的电机，它们的结构也各不相同。

下面分别对这两类电机的结构做简要介绍：1. 直流电机结构(1) 励磁系统：励磁系统是直流电机中的一个关键部件，它通过产生磁场使电机转动。

励磁系统又分为两类：永磁体励磁和电磁体励磁。

(2) 转子：转子是电机中的运动部件，通过在磁场中旋转来产生电动势和驱动负载。

(3) 定子：定子则是电机中的静止部件，它包裹着转子，构成了电机的磁场。

(4) 风扇：风扇则是电机的附件，用来冷却转子和定子，以保证电机的正常运行。

与直流电机不同，交流电机采用的是交流电源，也可以根据转子的工作原理分为异步电机和同步电机。

交流电机的主要结构如下：(1) 定子：与直流电机一样，交流电机中也有定子，它固定在电机外壳内，分为单相和三相两种类型。

(2) 转子：交流电机中的转子，在同步电机中与磁场的旋转速度相同，而在异步电机中则会因为转子的存在而产生滞后转角。

(3) 感应器：感应器则是异步电机中的重要部件，它探测磁场的变化并反馈给电机控制系统，以实现电机的控制。

(4) 风扇：风扇同样是交流电机的辅助部件，用来降低电机温度并延长使用寿命。

电动汽车的驱动电机是将电能转换为机械能的重要装置。

从物理学的角度来看，电动汽车驱动电机的工作原理可以统一为电磁感应原理。

也就是说，电动汽车驱动电机通过在磁场中运行的电流，产生磁场并利用与磁场相连的杆件进行机械运动。

直流电机的工作原理是利用磁场对导体中运行的电流的作用力来实现机械运动。

当流经导体的电流遇到磁场时，就会受到洛伦兹力的作用，产生一个旋转力矩，推动电机转动。

由于磁场的作用，导体中的电流也会产生旋转磁场，形成了电机旋转所需的电磁场。

2. 交流电机原理交流电机的工作原理则可以分为同步电机和异步电机两种类型：(1) 同步电机原理：同步电机的转子磁场和定子磁场的极间距离始终不变，它们的转速永远相等。

电动机结构及工作原理
电动机是一种将电能转换为机械能的设备，通常由电磁线圈和永磁体组成。

它的工作原理是利用电流在导线中产生的磁场与永磁体中的磁场互相作用，产生力矩来驱动电动机转动。

电动机的结构主要包括定子和转子两部分。

定子是固定在电机壳体中的部分，通常由一系列线圈（又称绕组）组成。

这些线圈通过电流流过时产生的磁场与转子作用，产生力矩推动转子转动。

转子是电动机的旋转部分，通常由一组由永磁体或电磁体组成的磁极构成。

电动机的工作原理是基于安培力以及法拉第电磁感应原理。

当电流通过定子线圈时，会在周围产生磁场。

根据右手定则，定子磁场与流过定子线圈的电流方向相互垂直。

当定子线圈内的磁场与转子中的磁场相互作用时，由于磁场之间的相互作用力，将产生一种力矩，将转子带动转动。

根据电动机的结构和工作原理的不同，可以分为直流电动机和交流电动机两大类。

直流电动机的定子和转子都可以是电磁体，通过不同的电流方向来控制转子的转动方向和速度。

交流电动机的定子和转子可以分别是电磁体和永磁体，或者都为电磁体，通过交变电流的频率和相位差来控制转子的转动方向和速度。

电动机广泛应用于各种领域，例如家电、工业设备、交通工具等，是现代社会中不可或缺的动力来源。

同步电动机的基本工作原理和结构同步电动机是一种常见的交流电动机，它的工作原理是利用磁场的相互作用来将电能转换为机械能。

同步电动机是一种特殊的交流电动机，它是通过将外界电源供电到电机的定子绕组上，产生旋转磁场，与电机的转子磁场相互作用，从而使电机产生转矩，实现电能到机械能的转换。

同步电动机的结构一般包括定子、转子和机壳。

定子是通过绕组组成的电磁铁，用来产生旋转磁场。

转子是与定子磁场相互作用的部分，一般是通过导磁铁片和励磁电流来形成磁场，从而与定子磁场相互作用产生转矩。

机壳则是用来保护和支撑定子和转子的重要结构。

同时，同步电动机中还包括定子绕组的绝缘层、轴承等组成部分，用来确保电机的稳定运行。

1.电源输入：将三相交流电源输入到电机的定子绕组中，同时加上适当的控制电路来控制电机的运行。

2.旋转磁场的产生：定子绕组受到电源供电后产生磁场，这个磁场的旋转速度与电源的频率有关，一般是同步电机的同步转速。

3.转子磁场的产生：转子通过导磁铁片和励磁电流来形成磁场，这个磁场与定子的磁场相互作用，从而产生转矩。

4.产生转矩：两个磁场的相互作用会使转子产生转矩，从而使电机开始旋转。

5.效率提高：通过控制电流的大小和相位来调节电机的转速和输出扭矩，实现电机的高效率工作。

同步电动机的结构和工作原理使其具有很多优点，例如输出功率稳定、转速准确可控、效率高等特点。

它广泛应用于各种工业领域，如风力发电、水力发电、工业生产等。

同时，在家用电器、交通工具和船舶等领域也有着广泛的应用。

总的来说，同步电动机是一种重要的电动机种类，其结构和工作原理相对简单但十分有效。

了解同步电动机的基本工作原理和结构，对于工程技术人员和电机专业人员来说是非常重要的，因为它是现代工业中常见的一种电机类型，对于提高生产效率和降低能源消耗都具有重要作用。

希望通过本文的介绍，读者能够对同步电动机有更深入的了解，进而更好地应用它们于实际生产中。

电机的结构与运作原理
电机是一种将电能转换为机械能的装置。

它的主要结构由定子、转子和电磁铁组成。

定子是电机固定的部分，通常是一个由绕线制成的线圈，被固定在电机的外壳上。

线圈内通常通过电流，产生一个磁场。

转子是电机的移动部分，通常由一个或多个带有永磁体的磁铁组成。

当电流通过定子线圈时，磁场会作用于转子上的磁铁，产生一个力矩，使转子开始旋转。

电机的运作原理基于安培定律、洛伦兹力和楞次定律。

根据安培定律，当电流通过定子线圈时，会产生一个磁场。

当这个磁场与转子上的磁铁相互作用时，根据洛伦兹力原理，会产生一个力矩，使转子开始旋转。

同时根据楞次定律，由于转子的旋转运动，会在定子线圈上产生感应电动势，这个电动势又会反过来影响电流的流动，从而保持了电机的运转。

在交流电机中，通过交替改变定子上的电流方向，可以使磁场方向随之改变，从而实现转子的连续旋转。

而在直流电机中，通过在定子和转子之间加入一个换向器，可以让磁场方向随着转子的旋转方向改变，从而持续地驱动转子旋转。

总的来说，电机的结构与运作原理最终实现了将电能转换为机械能的功能。

永磁同步电动机的原理与结构详解来源 |防爆云平台近些年永磁同步电动机得到较快发展，其特点是功率因数⾼、效率⾼，在许多场合开始逐步取代最常⽤的交流异步电机，其中异步启动永磁同步电动机的性能优越，是⼀种很有前途的节能电机。

永磁同步电动机永磁同步电动机的定⼦永磁同步电动机的定⼦结构与⼯作原理与交流异步电动机⼀样，多为4极形式。

图1是安装在机座内的定⼦铁芯，有24个槽。

图1—定⼦铁芯与机座电机绕组按3相4极布置，采⽤单层链式绕组，通电产⽣4极旋转磁场。

图2是有线圈绕组的定⼦⽰意图。

图2--同步电动机定⼦绕组永磁同步电动机的转⼦永磁同步电动机与普通异步电动机的不同是转⼦结构，转⼦上安装有永磁体磁极，永磁体在转⼦中的布置位置有多种，下⾯介绍⼏种主要形式。

永磁体转⼦铁芯仍需⽤硅钢⽚叠成，因为永磁同步电动机基本都采⽤逆变器电源驱动，即使产⽣正弦波的变频器输出都含有⾼频谐波，若⽤整体钢材会产⽣涡流损耗。

第⼀种形式：图3左图就是⼀个安装有永磁体磁极的转⼦，永磁体磁极安装在转⼦铁芯圆周表⾯上，称为表⾯凸出式永磁转⼦。

磁极的极性与磁通⾛向见图3右图，这是⼀个4极转⼦。

图3--表⾯凸出式永磁转⼦根据磁阻最⼩原理，也就是磁通总是沿磁阻最⼩的路径闭合，利⽤磁引⼒拉动转⼦旋转，于是永磁转⼦就会跟随定⼦产⽣的旋转磁场同步旋转。

第⼆种形式：图4中，左图是另⼀种安装有永磁体磁极的转⼦，永磁体磁极嵌装在转⼦铁芯表⾯，称为表⾯嵌⼊式永磁转⼦。

磁极的极性与磁通⾛向见图4右图，这也是⼀个4极转⼦。

图4--表⾯嵌⼊式永磁转⼦第三种形式：在较⼤的电机⽤得较多是在转⼦内部嵌⼊永磁体，称为内埋式永磁转⼦（或称为内置式永磁转⼦或内嵌式永磁转⼦），永磁体嵌装在转⼦铁芯内部，铁芯内开有安装永磁体的槽，永磁体的布置主要⽅式见图5。

在每⼀种形式中⼜有采⽤多层永磁体进⾏组合的⽅式。

图5--内埋式永磁转⼦的形式下⾯就径向式布置的转⼦为例做介绍。

图6是转⼦铁芯，为防⽌永磁体磁通短路，在转⼦铁芯还开有隔磁空槽，槽内也可填充隔磁材料。

电机绕组的结构及原理
电机绕组是电机中的一个重要部分，它是由导体线圈组成的，
用于在电磁场中产生电磁力，从而驱动电机运转。

电机绕组的结构
和原理对电机的性能和工作效率具有重要影响。

首先，让我们来了解一下电机绕组的结构。

电机绕组一般由绕
组线圈、绕组槽、绕组端头和绕组引出线组成。

绕组线圈是由绝缘
导线绕成的线圈，它们被安装在绕组槽中。

绕组槽是电机定子或转
子上的凹槽，用于固定绕组线圈。

绕组端头是绕组线圈的接线端，
用于连接电源或外部电路。

绕组引出线则是将电机绕组与外部电路
连接的导线。

其次，让我们来了解一下电机绕组的原理。

电机绕组在电机工
作时，通过在磁场中通电产生电流，从而在导体中产生电磁力。

根
据安培定律，电流在磁场中会受到洛伦兹力的作用，从而产生力矩，驱动电机运转。

电机绕组的结构和导体材料的选择会影响电机的电阻、电感和功率损耗，进而影响电机的效率和性能。

电机绕组的结构和原理对电机的工作效率和性能具有重要影响。

合理设计的绕组结构可以降低电阻和电感，减小功率损耗，提高电
机的效率。

同时，选择合适的导体材料和绝缘材料也可以提高电机的工作稳定性和耐用性。

总之，电机绕组作为电机的重要部分，其结构和原理对电机的性能和工作效率具有重要影响。

合理设计和选择电机绕组可以提高电机的效率和性能，从而更好地满足工业生产和生活需求。
