起重机使用说明书一、概述起重机是一种用于吊装和运输重物的机械设备，本使用说明书旨在提供起重机的正确使用方法和必要的安全注意事项，以确保使用者的安全和提高工作效率。
二、起重机的组成和特点1. 组成起重机主要由以下组件组成：臂架、起升机构、运行机构、电气控制和保护系统等。
2. 特点起重机具有以下特点：- 承重能力强，可以举起和搬运重量大的物体；- 可灵活调节高度和位置，适应不同的工作要求；- 采用电气控制系统，操作简单方便。
三、操作前的准备工作在使用起重机之前，务必进行以下准备工作：1. 安全检查：确保起重机的各个部件完好无损，并检查所有的电气和机械系统的正常工作。
2. 工作环境检查：清理起重机周围的障碍物，确保操作区域没有杂物和人员。
3. 操作培训：仅限经过培训和授权的人员操作起重机，确保操作者熟知操作方法和安全注意事项。
四、起重机的操作步骤1. 打开电源：将起重机连接到电源，打开电源总闸。
2. 启动系统：按照电气控制系统的指令，逐步启动各个部件，确保各个系统正常运行。
3. 起重物预检：确保这些重物符合起重机的额定承载能力，并设置好起重吊具。
4. 起重：按下对应按钮，控制起升机构逐渐升起，将起重物抬升到所需高度。
5. 运输：启动运行机构，将起重物慢慢移动到指定位置。
6. 放下：逆序操作，将起重物平稳放下，并将起升机构降至初始位置。
五、安全注意事项1. 空载禁止起升：严禁在无载荷情况下启动起升机构。
2. 超载操作禁止：起重机的额定载荷是明确的，严禁超过额定载荷操作。
3. 操作平稳：操作时应平稳起升和放下起重物，避免晃动和突然加速或减速。
4. 防止碰撞：要注意避开障碍物，确保起重机和起重物与其他物体保持安全距离。
5. 空间控制：在狭小空间内操作时，要特别小心，确保不会撞到周围的物体。
六、维护和维修1. 定期检查：根据厂家提供的维护手册，定期对起重机进行检查，包括电气系统、润滑系统和机械部件等。
2. 润滑保养：保持起重机各个摩擦部位的润滑，确保其正常运行。
目录前言 (2)一、主要用途 (2)二、技术性能 (2)三、构造简要说明 (3)四、安装 (8)五、调试与试运转 (11)六、安全使用与维护检修 (14)* 注：改进产品如与说明书有不同之处，恕不通知，请谅解！前言编制这份说明书的目的是为了帮助安装与使用单位对MH型电动葫芦门式起重机的用途、技术性能、结构特点、安装架设、调试维护与使用方面有一个概括的了解，以有利于保证起重机正常运转和延长起重机的使用寿命。
电动葫芦门式起重机是一种已较为广泛使用的机械产品，MH型电动葫芦门式起重机在起重机大车运行机构、桥架主梁结构、司机室及操作控制系统方面与过去生产的电动葫芦门式起重机有较大的不同和明显的改进，也有一些新的须注意的事项，因此希望各安装和使用本起重机的单位，能够参照本说明书，制定出适合于本单位具体情况的有关制度。
一、主要用途MH型电动葫芦门式起重机是用电动葫芦作为运行式起重小车的通用型门式起重机，适用于在车站码头、仓库货场、建筑工地、水泥制品厂、机械或结构的装配场、水电站等露天作业的场地中作起重运输装卸等工作，也适合于在室内车间工作。
本起重机工作级别为A2~A5二、技术性能MH型电动葫芦门式起重机的主要技术数据见表一。
三、构造简要说明整台起重机由电动葫芦、金属结构、大车运行机构、电气设备四大部分组成。
1、电动葫芦起重机采用带运行小车的自行式钢丝绳电动葫芦作提升和小车运行机构。
为提高整台起重机的技术水平，所配置葫芦为AS型、H型或其它具有先进水平的电动葫芦，同时也考虑适合当前国情及满足用户当前一些受限制的条件要求，也可以采用CD、MD及其它使用可靠但性能参数较低不太陈旧的型式的电动葫芦。
2、金属结构金属结构由桥架、支腿、下横梁、梯子和司机室等部件组成。
桥架由主梁和上横梁联结组成。
主梁采用下部工字钢上部为闭箱型截面，在支腿处为水平段，在跨中起拱，悬臂加筋。
为保证主梁承载后的稳定性，在主梁截面上部五边形孔梁内根据设计需要布置有横筋板和纵筋条。

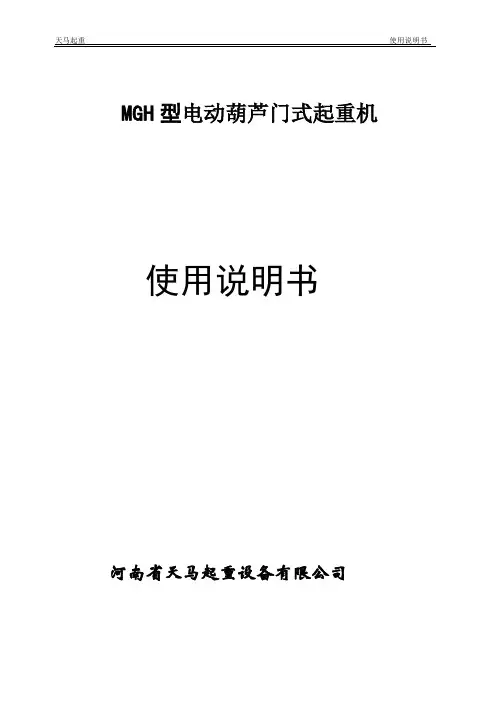

MGH型电动葫芦门式起重机使用说明书河南省天马起重设备有限公司目录一、简单介绍二、引用标准三、性能参数表四、安装五、使用六、维护七、安全操作要求电动葫芦门式起重机（以下简称起重机）是与CD1、MD1、HC形式的座式电动葫芦配套使用，成为一种有轨运行的轻小型起重机，工作环境温度为－25℃～＋45℃范围内。
本起重机分为地面操纵形式、司机室操纵形式、遥控操纵形式，本产品为一般用途起重机，多用于机械制造、装配、装卸、仓库、码头等场所，其结构特点如下：1、金属部分本电动葫芦门式起重机主要由主梁、支腿、小车和下横梁组成，其中主梁、支腿、下横梁、连接梁是由四块钢板焊接而成的箱形结构组成；电动葫芦固定在小车上方，小车直接行走在主梁盖板中心的轨道上，为了贮存运输方便，主梁、支腿和下横梁之间用高强度螺栓连接成为一体。
2、电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特点，详见有关电动葫芦说明书。
3、运行机构本产品是采用分别驱动形式，驱制动靠锥形转子电机来完成；传动是采用“一开一闭”式齿轮传动。
4、电器设备本产品所用运行电动机锥形转子电机形式，设有电器控制，电动葫芦及整套起重机均设有安全装置，如起升限位开关，终点限位开关等。
5、本产品规格表示方法如下：⑴．地面操纵例：起重量5t，跨度6.5m，工作级别A3。
表示方法：MGH5t－6.5mA3－D D代表地面控制。
二、引用标准GB/T3811-2008JB/T5663－2008GB/T14406-2011GB6067－2010本起重机的设计、制造、安装按引用标准执行。
该机主要参数如下：上表为MGH5-6.5A3的性能参数表。
四、安装1、在用户现场将起重机运行机构的驱动装置安装在下横梁上。
2、按图纸将下横梁和支腿按要求连接固定于轨道上，用螺栓将四个支腿连接在下横梁上，然后将连接好的两根主梁吊装于支腿上，安装时将主梁法兰、支腿法兰和下横梁法兰连接面清理毛刺。
3、将起重机的终点行程开关及开关箱等电器组装到横梁上，接通有关电器部分，调试两台运行电动机，使其转向一致。
电动葫芦使用说明书一、产品介绍电动葫芦是一种用电动机驱动的起重设备，广泛应用于工业生产领域。
本说明书将详细介绍电动葫芦的使用方法、安全操作要点和维护保养事项，以确保用户正确、安全地操作设备。
二、安全须知在使用电动葫芦之前，请务必阅读并理解以下安全须知：1. 本产品必须由受过培训并具备合法操作资质的人员操作。
2. 在使用前，请检查电动葫芦及其相关附件是否完好，如有损坏应及时修理或更换。
3. 不得超过电动葫芦标明的最大额定载荷使用，严禁超载操作。
4. 使用过程中应保持周围环境清洁，并避免在潮湿或易燃环境中使用电动葫芦。
5. 在起重操作时，请确保起重点与吊钩的连接牢固可靠。
6. 禁止以电动葫芦作为人员的起升工具使用。
7. 使用完毕后请切断电源，确保设备处于停止状态。
三、使用方法1. 设备接通电源后，按下启动按钮，电动葫芦开始运行。
如需停止，松开按钮即可。
2. 将负载通过吊钩连接到电动葫芦上。
3. 操作手柄可用于控制负载的升降和移动。
向上推动手柄可使负载升起，向下拉动手柄则可使负载下降。
4. 若需调整工作速度，可通过手柄旁的调速钮进行调节。
向左旋转调速钮可降低速度，向右旋转可提高速度。
5. 在起重操作中，可以使用紧急停止按钮来立即停止设备的运行。
四、维护保养1. 电动葫芦在使用前后应进行检查，确保关键零部件的完好并进行必要的润滑。
2. 定期清洁设备外表面，避免灰尘和杂物进入内部机构。
3. 如发现设备异常或故障，应立即停止使用，并由专业技术人员进行维修检查。
4. 长时间不使用时，请切断电源并进行适当的防尘、防腐等保护措施。
5. 定期对电动葫芦进行维护保养，确保设备的安全可靠性。
五、常见问题解答1. 为什么电动葫芦无法启动？答: 请检查电源是否正常连接，判断电源开关是否开启，以及手柄是否处于停止状态。
2. 如何进行速度调节？答: 可通过手柄旁的调速钮进行调节，向左旋转调速钮可降低速度，向右旋转可提高速度。
3. 电动葫芦吊钩如何连接负载？答: 将负载通过吊钩连接到电动葫芦的吊钩上，并确保连接牢固可靠。

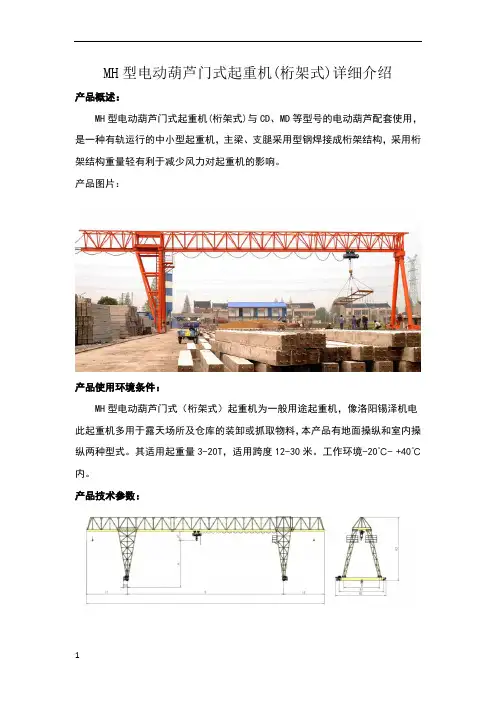

MH型电动葫芦门式起重机(桁架式)详细介绍
产品概述：
MH型电动葫芦门式起重机(桁架式)与CD、MD等型号的电动葫芦配套使用，是一种有轨运行的中小型起重机，主梁、支腿采用型钢焊接成桁架结构，采用桁架结构重量轻有利于减少风力对起重机的影响。
产品图片：
产品使用环境条件：
MH型电动葫芦门式（桁架式）起重机为一般用途起重机，像洛阳锡泽机电此起重机多用于露天场所及仓库的装卸或抓取物料，本产品有地面操纵和室内操纵两种型式。
其适用起重量3-20T，适用跨度12-30米。
工作环境-20℃- +40℃内。
产品技术参数：
关于MH型电动葫芦门式起重机(桁架式)的介绍就到这里了，希望会对您有所帮助。
电动葫芦使用方法说明书1. 概述电动葫芦是一种用于吊装和搬运重物的设备。
本说明书将详细介绍电动葫芦的使用方法，以确保安全操作。
2. 预备工作在使用电动葫芦之前，请确保以下准备工作已完成：- 检查葫芦的外观是否完好，无任何破损或松动的部件；- 检查电源电压是否符合设备要求；- 检查是否有足够的工作空间以使操作更加安全。
3. 电动葫芦操作步骤步骤1：安装将电动葫芦固定在稳固的支架上，确保葫芦处于水平位置。
连接电源线并确保连接稳固可靠。
步骤2：操作控制器a) 启动：将控制器开关拨到“ON”位置，启动电动葫芦。
b) 上升：将控制器上的“上升”按钮按下，重物将开始上升。
如需停止上升，请松开按钮。
c) 下降：将控制器上的“下降”按钮按下，重物将开始下降。
如需停止下降，请松开按钮。
d) 左移和右移：将控制器上的相应按钮按下，可以左右移动电动葫芦。
如需停止移动，请松开按钮。
步骤3：安全事项- 请确保在操作葫芦时没有人员站在重物下方；- 避免超载使用。
请按照电动葫芦的额定负载使用，不得超过最大负载；- 当不使用电动葫芦时，应将控制器开关拨到“OFF”位置，并断开电源。
4. 维护与保养- 定期清洁电动葫芦的外部，确保设备表面无积尘；- 如发现任何异常或故障，请立即停止使用并通知相关维修人员；- 请定期检查电动葫芦的各项部件，确保其正常运行；- 建议定期对电动葫芦进行维护保养，包括润滑部件、检查电线连接等。
5. 注意事项- 遵守国家相关安全法规；- 在使用电动葫芦时，戴上适当的防护装备，如安全帽、手套等；- 在工作中保持专注，严禁与他人交谈或分散注意力；- 不要将葫芦用于超出其设计用途的操作；- 在操作过程中，注意避免触碰电源线，以免发生电击事故；- 如需进行长时间连续使用，请注意设备散热情况，以免过热影响正常工作。
6. 故障排除如果发生以下情况之一，请停止使用电动葫芦并通知维修人员： - 异常噪音或震动；- 控制器操作异常；- 重物无法上升或下降。

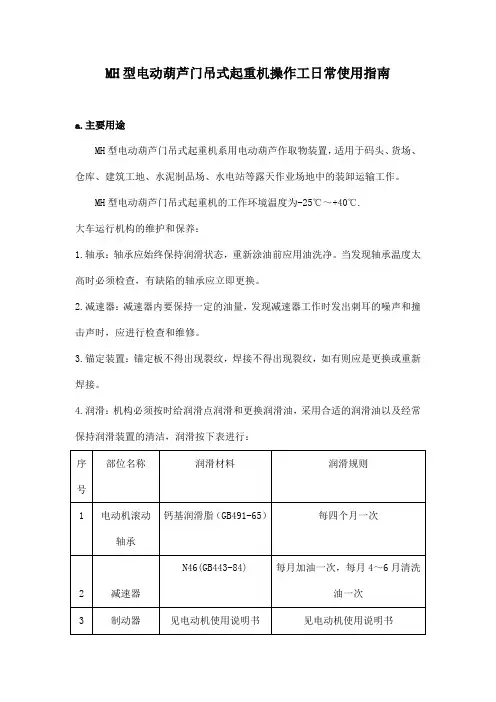

MH型电动葫芦门吊式起重机操作工日常使用指南a.主要用途MH型电动葫芦门吊式起重机系用电动葫芦作取物装置，适用于码头、货场、仓库、建筑工地、水泥制品场、水电站等露天作业场地中的装卸运输工作。
MH型电动葫芦门吊式起重机的工作环境温度为-25℃～+40℃.大车运行机构的维护和保养：1.轴承：轴承应始终保持润滑状态，重新涂油前应用油洗净。
当发现轴承温度太高时必须检查，有缺陷的轴承应立即更换。
2.减速器：减速器内要保持一定的油量，发现减速器工作时发出刺耳的噪声和撞击声时，应进行检查和维修。
3.锚定装置：锚定板不得出现裂纹，焊接不得出现裂纹，如有则应是更换或重新焊接。
4.润滑：机构必须按时给润滑点润滑和更换润滑油，采用合适的润滑油以及经常保持润滑装置的清洁，润滑按下表进行：第二节电气系统1.电气设备概述：起重机各个机构的运行，均在司机室内操纵。
司机室悬挂在起重机靠主端梁侧下面。
司机室内装有各机构的控制箱和控制台以及照明灯、风扇等装置。
（1）控制台：控制台用来控制吊钩的升降和小车运行机构的起动和正反转。
控制台的面板上装有起动按钮、停止按钮、电铃按钮、紧急断电按钮及起升、小车电动机运行的控制按钮开头，以及电源指示灯、总断路器、照明灯的开关。
（2）限位开关和安全开关：起重机大车运行和起升机构装有限位开关，以限制各相对应机构的运行行程。
当限位开关动作后，控制电路被切断电源，机构停止运转，从而保障了安全。
为了防止驾驶人员和检修人员发生意外事故，在司机室门设有安全开关。
门打开后，就能切断控制回路电源，以确保人员安全。
（3）电阻器：电阻器主要是作为大车电动机的起动、制动、调整之用。
在司机室顶部放置，与控制台、控制箱配合完成上述作用。
2.操作原理（操作要点）：（1）当断路器合上，各控制手柄位于零位，旋转起动钥匙钮，控制回路的主接触器得电，控制电源即通。
此时，便可操作大车运行机构的手柄控制开关和起升，小车按钮开关。
（2）具有多档手柄控制开关的操作，应逐级转换，每级的转换时间为什么1～2S。

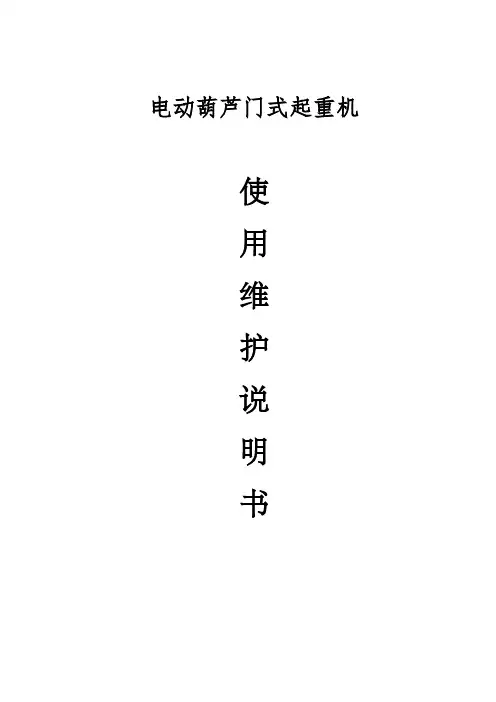

电动葫芦门式起重机使用维护说明书目录一．主要用途和工作环境 2二．结构简介 2三．主要技术参数 5四．起重机安装 5五．起重机的使用、维护和润滑 8一．主要用途和工作环境电动葫芦门式起重机是沿起重机轨道方向和主梁上工钢轨道方向移动以及吊钩的升降运动来进行工作的。
可与CD1、MD1、HC等类型葫芦配合使用。
本起重机按GB3811-2008《起重机设计规范》、JB/T5663-2008《电动葫芦门式起重机技术条件》和GB/T6067-1985《起重机械安全规程》等标准设计制造。
本起重机是以吊钩作取物装置，适用于一般企业、工厂的车间、仓库、料场上作装卸吊运工作。
本电动葫芦门式起重机的工作条件：起重机的电源为三相交流，额定频率为50Hz，额定电压为380V。
电动机和电器上允许电压波动的上限为额定电压的+10%，下限（尖峰电流时）为额定电压的-15%。
起重机的安装使用地点的海拔高度不超过2000m。
工作环境中不得有易燃、易爆及腐蚀性气体。
不得吊运熔化金属、高于300℃的灼热物品和危险物品。
起重机正常工作气温为-20℃～40℃。
起重机在内陆地区的工作风压不大于150Pa，在沿海地区的工作风压不大于250Pa。
用户对起重机有不同或特性要求时，可另行协商，单独设计解决。
二．结构简介电动葫芦门式起重机主要由金属结构、起重机运行机构、电动葫芦以及电气控制系统等组成，结构组成见随机图样。
现按不同特点简介如下:1．金属结构a.司机室操作的金属结构主要由主梁、支腿、下横梁、司机室、梯子等组成。
其中主梁由板材和工字钢组合而成。
支腿和下横梁主要由用槽钢或板材组合而成。
主梁、支腿、下横梁均采用法兰螺栓连接，安装方便。
司机室固定在主梁下方靠近支腿一侧的安装架上，视野开阔。
梯子方便人进入司机室。
b.地操的金属结构主要由主梁、支腿、下横梁等组成。
其中主梁由板材和工字钢组合而成。
支腿和下横梁主要由用槽钢或板材组合而成。
主梁、支腿、下横梁均采用法兰螺栓连接，安装方便。
电动葫芦使用说明书河南起重机器有限公司目录一、适用范围二、构造特征三、架设安装四、使用维护五、电动葫芦主要参数六、轴承明细表七、电气原理图八、润滑示意图九、使用初期故障排除指南十、安全注意事项Ⅰ、适用范围CD1MD1型电动葫芦常配套安装在单梁桥式起重机上，或单独安装在架空工字梁上下班，作为吊运重物的起重设备，亦可稍经改装直接安在固定架上，作为重物的起吊设备。
本产品具有结构紧凑，自重轻、体积小、操作方便等优点。
CD1型电动葫芦的起升速度为8米/分，MD1型电动葫芦具有8米/分和0﹒8米/分常、慢两档起升速度。
（CD1MD1型IOt电动葫芦起升速度为7/0﹒7米/分，CD1型16t电动葫芦起升速度为3﹒5米/分。
）本产品是改善劳动条件，提高劳动生产率的有利工具，是工矿企业中常用的轻小型起重设备。
本产品在–20℃以下低温或40℃以上高温环境、在有爆炸危险、充满硫酸和其他腐蚀性气体的场所中，在中运熔化金属、有毒物、易燃物的场所中均禁止使用，以确保安全可靠。
本产品防护等级为IP44，在粉尘严重或露天场所使用时必须做好防护装置，同时不适用于相对湿度大于85%的场所。
Ⅱ、构造特征特点：1、结构有减速器、运行机构、卷筒装置、吊钩装置、联轴器、慢速驱动装置（仅MD1型有）、软缆电流引入器、限位器、电动机九个主要部件组成。
在使用和维护中非常便利，能缩短产品检修周期。
2、采用锥形制动电动机。
3、起升速度有常速（CD1型）和常、慢两种速度（MD1型），由控制按钮控制操作。
4、采用标准模数斜齿轮减速器，便于维修装配。
一、减速器电动葫芦减速器用斜齿轮三级减速，齿轮及齿轮轴均采用40Cr或20CrMnir钢锻制加工，并经热处理，全部用滚动轴承支承，箱壳用铸铁制造，装配严密，防尘可靠。
二、运行机构：电动葫芦的运行机构为电动小车式。
减速齿轮为40Cr锻制并经调质处理，装于封闭的减速箱内，全部采用滚动轴承支承，墙板用钢板制造，保证运转灵活，使用方便，寿命长。

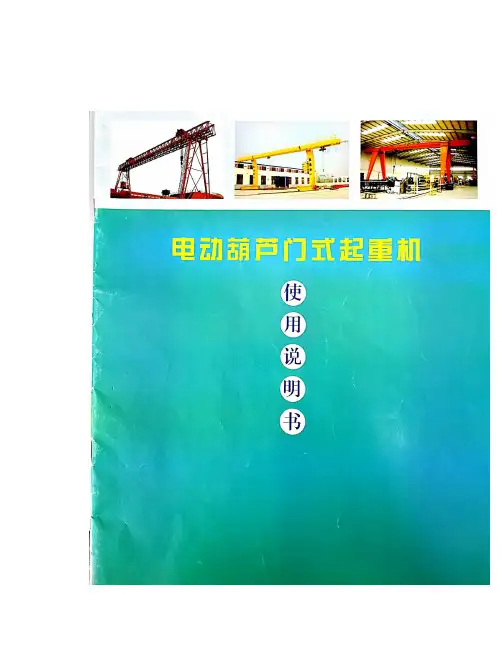

门式起重机使用说明书_图文电动葫芦门式起重机使用说明书河南省重力起重机有限公司使用说明书共13页电动葫芦门式起重机目录一、概述————————————————(1) 二、安装————————————————(2-4) 三、架设————————————————(4-7) 四、调整与维修—————————————(7-8) 五、机构的润滑—————————————(8-9) 六、运转试验——————————————(10-11) 七、易损件图——————————————(12) 八、附总图———————————————(13)使用说明书共13页第1页电动葫芦门式起重机一、概述1、用途电动葫芦门式起重机是根据标准JB566.3.2-91设计制造的，与CD、MD等电动葫芦配套使用，成为一种轻小型的单梁葫芦起重机，主要用于露天堆场的装卸和搬运物料。
起重量3-20T跨度一般S?22m，操纵形式分地面和司机室两种，本机具有结构简单，维修方便，自重轻等优点。
2、结构形式电动葫芦门式起重机是由主梁、支腿、上端梁、下端梁组成桥架。
而桥架又分为箱形和桁架两种形式，分别是由钢板和型钢组焊而成，后者自重轻、风压高，但工艺不如前者。
为便于储存和运输，主梁、支腿、下横梁各部件之间由螺栓连接。
3、起升机构电动葫芦作为起升机构，并沿主梁运行，其结构见电动葫芦说明书。
4、大车运行机构当起重机的起重量和跨度较小，工作又不频繁时，大车运行机构采用LD电动单梁的“三合一”运行机构，反之采用角型轴承箱结构。
二、安装1、注意事项起重机运到后，在卸车搬运时应防止扭、弯、撞伤等事故，存放时应安置平稳，地面应结实，防止日久下沉致使主梁变形，安装时应组织有关人员认真研究图纸，根据技术要求消除由于运输不当和保管不当所产生的误差和缺陷，特点对金属结构部分的缺陷需校正后才准安装。
使用说明书共13页第2页电动葫芦门式起重机2、葫芦门吊的安装a: 门吊的安装比较复杂，一般次序是先将主梁、支腿、下横梁分别在地面安装好，然后将支腿与主梁、下横梁用螺栓连接起来，对于长度大于35m的主梁需在地面组装连好，进行满焊。
MH-电动葫芦门式起重机安全操作规程
1、操作者必须遵守《起重工安全操作规程》，持证上岗；
2、使用起重机前，操作者必须熟悉起重机的机械及相关性能；
3、使用前先检查起重机周围情况，清理障碍物，松开夹轨器至顶开行程开关；检查驾驶室各控制手柄都在零位后，再合闸；起动电动葫芦，检查钢丝绳有无缺陷，检查警铃是否正常；
4、开车前须响铃，工作前应先作空负荷试验，观察各机构是否正常，检查电动葫芦行程开关是否灵敏可靠，确认无误后，方可进行吊重作业；
5、起吊第一次重物时，应作刹车试验：先将重物吊离地面0.5米左右，然后停车、下降，观察各动作是否正常；
6、起重机工作时严禁横梁和大车轨道有人；起重机带重物运行时，重物起升高度至少高于重物运行路线上的最高障碍物的0.5米。
严格禁止吊运重物在人头上越过；
7、移动起重物应听从专职起重工的指挥，但“停车”信号不论由谁发出应立即停车；
8、起重机吊钩上有重物时，司机不得离开；工作完毕时，吊具应上升到安全高度，使控制器处在零位；
9、运行中遇到突然停电时，必须将开关手柄放置在“0”
位；
10、遇有雷击或六级以上强风时，应停止工作，切断电源。
11、严禁超重和斜拉斜吊，严禁利用行程开关作停止开关使用；
12、工作完毕锁紧夹轨器、放置好防风草鞋、切断总电源后司机才能离开。
MHS型电动葫芦门式起重机(MHS5t+5t-12m-H6m)使用说明书----------------有限公司2011年10月10日目录一、概述-----------------------------------(一)外形图----------------------------(二)主要参数-----------------------------(三)保证使用期限----------------------- 二、主要结构-------------------------------(一)金属结构-----------------------------(二)大车运行机构------------------------(三)起升机构------------------------------(四)其它设备------------------------------三、电气控制原理--------------------------四、吊运与保管------------------------------(一)吊运-------------------------------------(二)保管------------------------------------- 五、安装与调试-------------------------------(一)安装-------------------------------------(二)调试-------------------------------------六、起重机的交工验收----------------------七、起重机的使用须知----------------------(一)安全技术规则--------------------------(二)司机职责-------------------------------- 八、维护与保养--------------------------------(一)机构的润滑------------------------------(二)金属结构的维和保养------------------ 附件：电动葫芦使用说明书一、概述（一）外形图MHS型双葫芦双单梁半门式吊机适合安装在室外、室内装卸、搬运物料。
MH型电动葫芦门式起重机产品说明书编制：陈连忠校审：沈志伟批准：周冬明苏州中超起重机械工程有限公司起重机产品说明书目录1．产品简介 (2)2．性能参数表 (3)3．安装调试和试运转 (3)4．使用维护和保养 (4)5．附加说明 (5)1．产品简介MH型电动单梁门式起重机（以下简称“起重机”）是根据机械部行业标准JB/T5663-2008《电动葫芦门式起重机型式和基本参数》和JB/T5663-2008《电动葫芦门式起重机技术条件》设计制造的。
与CD1、MD型式的电动葫芦配套成为一种有轨运行的起重机。
适用于起重量为（1～20）吨，梁跨距为（10～22）米，正常工作环境温度为（－25～＋40）℃。
起重机的操纵形式有地面操纵和操纵室操纵两种，操纵室的开门形式又有端面开门和侧面开门两种，用户可根据需要自行选择。
该产品为一般用途起重机，广泛使用于机械制造、装配、物流中心、露天仓库等场合。
产品的结构特点如下：1．1金属结构部分主梁和下横梁均采用钢板压延成形的“U”槽形，再与工字钢组焊成箱形实腹梁；起重机的四根立柱由角钢与钢板组焊而成，刚性好，运行平稳。
1．2电动葫芦用于升起重物并沿主梁纵向移动。
其结构特点详见电动葫芦说明书。
1．3运行机构采用分别驱制动形式，其驱制动由锥形制动电动机来实现；其传动方式是采用“一开一闭”式的齿轮传动；闭式齿轮部分是借用5吨锥形葫芦运行小车部分的减速器；5吨升起9米及10吨大跨距的MH起重机运行，采用YZR132M2-6电动机和ZSC400减速器，制动器采用液压式。
1．4电气设备为考虑操作人员的安全，控制部分采用AC36V安全电压。
运行电动机有单速锥形鼠笼电动机、锥形绕线电动机和YZR132M2-6电动机等三种形式；根据操纵形式不同，设有两种电器控制。
电动葫芦及整台起重机均设有如起升限位开关、终点限位开关等安全装置。
1．5产品型号规格的表示方法例1：起重量3吨，跨距10.5米,运行速度30米/分的电动单梁门式起重机,其表示方式为——MH 3-10.5-30。
电动葫芦门式起重机使用维护说明书目录一．主要用途和工作环境1二．构造简介1三．主要技术参数5四．起重机安装5五．起重机的使用、保护和润滑8一．主要用途和工作环境电动葫芦门式起重机是沿起重机轨道方向和主梁上工钢轨道方向挪动以及吊钩的起落运动来进行工作的。
可与 CD1、 MD1、 HC等种类葫芦配合使用。
本起重机按 GB3811-2008《起重机设计规范》、JB/T5663-2008《电动葫芦门式起重机技术条件》和 GB/T6067-1985《起重机械安全规程》等标准设计制造。
本起重机是以吊钩作取物装置，合用于一般公司、工厂的车间、库房、料场上作装卸吊运工作。
本电动葫芦门式起重机的工作条件：起重机的电源为三相沟通，额定频次为 50Hz，额定电压为 380V。
电动机和电器上同意电压颠簸的上限为额定电压的 +10%，下限（尖峰电流时）为额定电压的 -15%。
起重机的安装使用地址的海拔高度不超出2000m。
工作环境中不得有易燃、易爆及腐化性气体。
不得吊运融化金属、高于300℃的灼热物件和危险物件。
起重机正常工作气温为-20 ℃～ 40℃。
起重机在内地地域的工作风压不大于150Pa，在沿海地域的工作风压不大于250Pa。
用户对起重机有不一样或特征要求时，可另行磋商，独自设计解决。
二．构造简介电动葫芦门式起重机主要由金属构造、起重机运行机构、电动葫芦以及电气控制系统等构成，构造组偏见随机图样。
现按不一样特色简介以下:1．金属构造a.司机室操作的金属构造主要由主梁、支腿、下横梁、司机室、梯子等构成。
此中主梁由板材和工字钢组合而成。
支腿和下横梁主要由用槽钢或板材组合而成。
主梁、支腿、下横梁均采纳法兰螺栓连结，安装方便。
司机室固定在主梁下方凑近支腿一侧的安装架上，视线宽阔。
梯子方便人进入司机室。
b.地操的金属构造主要由主梁、支腿、下横梁等构成。
此中主梁由板材和工字钢组合而成。
支腿和下横梁主要由用槽钢或板材组合而成。
M H电动葫芦门式起重机说明书(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除MH型电动葫芦门式起重机使用说明书东莞市威腾起重机械有限公司目录一、简单介绍二、外形总图三、性能参数表四、安装五、使用六、维护七、附注一、简单介绍电动葫芦门式起重机（以下简称起重机）是JB／T5663－2008标准设计制造的电动葫芦门式起重机，与以CD1、MD1形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，工作环境温度为－20℃～＋40℃范围内。
本起重机为地面操纵形式，本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属部分本电动葫芦门式起重机主要由主梁、支腿和下横梁组成，其中主梁和下横梁由四块钢板焊接而成的箱形结构，支腿也是由四块钢板焊接而成的箱形结构组成；电动葫芦直接行走在主梁的工字钢下翼缘板下，为了贮存运输方便，主梁、支腿和下横梁之间用M20螺栓连接成为一体。
2、电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特点，详见有关电动葫芦说明书。
3、运行机构本产品是采用分别驱动形式，驱制动靠锥形转子电机来完成；传动是采用“一开一闭”式齿轮传动。
4、电器设备本产品所用运行电动机锥形转子电机形式，设有电器控制，电动葫芦及整套起重机均设有安全装置，如起升限位开关，终点限位开关等。
5、本产品规格表示方法如下：⑴．地面操纵例：起重量5t，跨度7m，工作级别A3。
表示方法：MH5－7A3－D JB／T5663－2008D代表地面控制。
二、外形总图(见图一)三、技术特征及主要参数：本起重机的设计、制造、安装按JB／T5663－2008、GB6067－2010等标准执行。
该机主要参数如下：起重量：1t、2t、3t、5t、10t。
跨度：7.5m、10.5m、13.5m、16.5m、19.5m、22.5m、25.5m、28.5m、 31 .5m。
电动葫芦说明书电动葫芦一、机构原理ZH电动葫芦主要由三部分组成，即起升机构、运行机构及电气装置。
1.采用电动机、行星减速机、电气装置成一直线布置，减速机置于卷筒之内，结构紧凑、协调，布局合理。
起升机构由起升电机通过联轴器经行星减速器、输出轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
1.1起升电动机电机绕组具有可靠的温度监控保护装置。
它采用较大起动力矩的锥形转子电动机，以适应产品断续工作中频繁的直接启动。
电动机与制动器结合一体，制动可靠，调节方便。
1.2减速机减速机采用三级行星齿轮传动，结构紧凑、效率高，采用极压工业齿轮油润滑，装于全封闭箱体内，且装有净油装置，有效提高齿轮寿命；齿轮选用优质合金钢，经滚齿、渗碳淬火、磨齿工艺处理，齿轮精度高、噪音低、强度、耐磨性好、传动效率显著提高，有效节约能源。
1.3卷筒和机架卷筒采用无缝钢管制造，能制成高卷扬电动葫芦，利用渐开线花键传递动力，承载能力好。
机架采用方形结构，整体外形美观，安装、运输方便。
1.4导绳器防乱绳导绳器，有效防止上升、下降过程中出现钢丝绳乱缠绕现象，可保证在没有吊钩作用的情况下，钢丝绳能通畅地从导绳器出绳口中排出而不乱绳。
1.5联轴器联轴器由6个星轮和两个半联轴器组成，能有效吸收冲击载荷及补偿安装误差。
1.6吊钩装置吊钩采用吊钩专用钢锻制而成，并用推力球轴承通过吊钩横梁与外壳连接，保证吊钩在水平360°内运转自如。
吊钩装置可采用单滑轮、双滑轮或四滑轮等形式。
1.7钢丝绳钢丝绳采用GB8918,6×36SW+FC型或18×7+FC型起重用线接触钢丝绳，强度高，经久耐用，可根据用户需要采用挠性更佳的钢丝绳。
2.运行机构运行机构由三合一驱动装置、主动装置、从动轮组等共同组成，可安装在单梁起重机的主梁下方、安装在单梁起重机主梁侧面、安装在单梁起重机主梁的上面、也可安装在双梁起重机两主梁的上面，在轨道上做往复移动。
MHS型电动葫芦门式起重机(MHS5t+5t-12m-H6m)使用说明书----------------有限公司2011年10月10日目录一、概述-----------------------------------(一)外形图----------------------------(二)主要参数-----------------------------(三)保证使用期限----------------------- 二、主要结构-------------------------------(一)金属结构-----------------------------(二)大车运行机构------------------------(三)起升机构------------------------------(四)其它设备------------------------------三、电气控制原理--------------------------四、吊运与保管------------------------------(一)吊运-------------------------------------(二)保管------------------------------------- 五、安装与调试-------------------------------(一)安装-------------------------------------(二)调试-------------------------------------六、起重机的交工验收----------------------七、起重机的使用须知----------------------(一)安全技术规则--------------------------(二)司机职责-------------------------------- 八、维护与保养--------------------------------(一)机构的润滑------------------------------(二)金属结构的维和保养------------------ 附件：电动葫芦使用说明书一、概述（一）外形图MHS型双葫芦双单梁半门式吊机适合安装在室外、室内装卸、搬运物料。
（二）主要参数起重量：Q=5+5t；跨度S=12m；起升高度H=6m；工作制度：A4；起升速度：8m/min；大车运行速度：30m/min；小车运行速度：20m/min；操纵方式：地控+遥控；使用场地：室内。
（三）保证使用期限：凡本公司生产的起重机应按本说明书的有关规定及随机提供安装图纸的要求进行安装，安装前要按规程检验厂房轨道。
在用户妥善保管和合理安装、正确使用的条件下，自使用日算起12个月内，但不超过自发货日算起18个月内能正常工作。
二、主要结构MHS型双葫芦双单梁半门式起重机是由半门架，大车运行机构，电动葫芦，大车导电装置和电气设备构成。
（一）半门架半门架的构成：两条复合主梁、二条支腿和一条下横梁及一条上横梁组成。
按用户的要求采用地面操作和遥控操作。
主梁、支腿和上、下横梁用高强螺栓连接。
半门架有足够的强度，良好的刚度，保证半门式吊机安全，平稳运行。
支腿上设有爬梯、平台供维修人员上、下门架使用。
（二）大车运行机构：半门机的四个车轮组分别安装在上、下横梁上，按使用要求有四分之二驱动。
半门吊的驱动方式采用SEW驱动装置；开式齿轮付传动（见图2）：电动葫芦是半门吊的起升和横行装置。
（三）其它：1．半门吊的电源输入装置：①滑线： a.裸滑线 b.安全滑线 c.电缆滑线②电缆卷筒2．缓冲器和车档：电动葫芦的车档和缓冲器安装在主梁上；半门吊主机的缓冲器分别安装在上、下横梁的两端。
在露天工作的门机装有夹轨器，保证门机不工作时不被大风刮走。
三、电气控制原理电动葫芦单梁半门式起重机的电气线路由配电保护、各机构的主回路和控制回路，以及照明讯号电路组成。
（参阅随机附带的电气原理图）（一）配电保护电路电动葫芦半门式起重机采用DK型电箱作为行车的配电保护装置；由空气开关为全车的过载短路保护装置；由总接触器作为全车的总电源开关。
在空气开关后面引出控制电路；在总接器后面引出各机构的主电路。
在总接触器的线圈中串接有以下操作和保护组件：1．动按钮和急停按钮：在一般情况下接通或分断总接触器时用。
2．大车机构的零位联锁触头：保证主接触器只有该机构的操作手柄在零位时才能接通，避免停电后恢复时机构自起动，也可避免电机在转子电阻切除的情况下起动。
3．门安全开关：在登机栏杆门安全开关。
当栏杆门被推开时，栏杆门的触头也被打开，主接触器因而断电，开不了车，避免有人上下车时开动起重机而造成人身事故。
4．大车机构的限位开关：当大车到达极限位置时，断开主接触器，使大车停止运行，且只能向反向运行。
（二）大车机构的控制原理大车运行机构主要分为SEW型“三合一”机构驱动；电动机、制动器、减速器机构驱动方式。
1．SEW型“三合一”机构驱动方式采用电动机定子一相串电阻降压起动，以减少起动力矩。
2．绕线电动机、制动器、减速器机构驱动方式地控或遥控时，转子电阻通过延时继电器自动切除。
（1）转子回路串接RT型电阻器的控制原理凸轮控制器档数5 —0 —5，转子串接不对称电阻逐级起动的控制原理。
逐级推动凸轮控制器手柄，凸轮触头逐级短接转子电阻，电动机逐级加速起动。
在第五档位时，电阻全部切除，电动机工作在自然特性曲线上，以额定速度运行。
（2）转子回路串接RK型电阻器的控制原理为提高起动平稳性，凸轮控制器档位为5 —0 —5串接不对称电阻逐级起动的方案，第一档采用“电动机转子一相开路”的方案。
此时，相当于一相电阻（R3开路）等于无穷大，其所串电阻值为相联两相之和，即R=R1+R2。
当所串电阻值大于电动机额定值较多时，其机械特性曲线可以近似地用直线表示。
RK型电阻具三个抽头，当转速为零时，第一档起动转矩的标幺值用调节电阻器抽头的方法，可获得0.35,0.5和0.7三种，使用时可根据情况造定一种，在扣箱、卡活、装配、安装等场合，要求起动平稳和慢速运行的可选0.35级，在一般运输场合，可选0.5级，在使用频繁的场合，为提高生产率可选0.7级。
第二、三、四、五档为逐级加速，最后一个位置时，电机运行于自然特性曲线上。
（三）电动葫芦的控制原理（参阅随机附带葫芦使用说明书）电动葫芦采用CD1和MD1型二种。
电气装置主要包括电气控制箱，断炎限位器和控制按钮及附件。
（参阅随机附带葫芦使用说明书）四、吊运与保管起重机运到用户库或现场后，请首先按装箱单清点所有箱、件号是否齐全和完好，并将检查结果记录在用户自备的“设备档案卡”上。
如发现有丢失或损坏变形，应及时找责任运输单位联系处理。
（一）吊运1．在卸车搬运进，应特别注意避免弯、扭、撞击等事故。
2．桥架吊运时，严禁捆扎走台或任何机械零部件。
捆扎主梁或端梁时，至少捆扎两处，且捆扎处须有厚橡皮或其它衬垫物。
3．搬运时如无载重汽车等设备，应将门架等对象搁置于平车上拖动。
禁止地面架滚拖动。
（二）保管如起重机在较长时间内不能投入安装，要妥善保管，并请注意如下事项：1．进库存放时，应安置平稳，枕木垫位要对称，地面应结实，防止日久下沉致使门架变形。
2．对于电器、机械零件箱，严禁露天存放。
3．主梁、支腿、下横梁露天存放，应妥加防晒，防风防雨，防腐蚀等措施。
特别是对电动机等电器件，必须进行防雨处理，严防渗水。
4．对于机械传动件，须每三周检查一次，做好清洗、加油等防锈处理工作。
五、安装与调试（一）安装起重机安装前应组织有关人员认真研究图纸，据现场实际情况，制订严格的施工方案。
做到工序明确，起吊设备定型号，吊点定位，指挥、操作定人。
1．装前检查①起重机的有构件的完整性；②机体的锈蚀状况，各转动部分的灵活性；③电气设备是否渗水受潮，各组件是否完整无缺，绝缘，触点等的性能是否良好。
对于传动部件应重新清洗加油；对于电气设备的绝缘应符合电动机等有关绝缘电阻要求。
如检查发现存在问题，应抓住地面施工方便之机进行完好生理。
如发现其用户解决不了的问题，请立即与制造厂联系。
2．安装半门架拼装时应严格按图拼装，主梁、支腿、下横梁、按打印标记对位，调整合适后便拧紧螺栓。
门架拼装完毕后，各项指标均应符合附加图的有关规定与表一的有关数据。
2．1 门架2．1．1 主梁跨中上拱度F=（0.9/1000~1.4/1000）S. 且最大上拱度应控制在跨度中部S/10范围内悬臂，端上翘度F.=(0.9/350~1.4/350)L1 (或L2)。
此上拱度和上翘度应在无日照湿差影响的情况下测量。
2．1．2主梁的水平弯曲F1<L2/2000。
2．1．3 主梁腹板局部平面度，用1m钢直尺检查，在受压区距离缘h/3以内的区域不大于0.75，其余区域不大于1.25.2．1．4 刚性支腿与主梁在跨度方向的垂直度：△H0< H0/2000(见图8)。
如用其它方法能保证起重机的跨度时，此项可不作考查项目：2．1．5 支腿直线度,△ <1.5H1/1000.△y<1.5H1/10003．装配3．1 装配好的各机构和装置，应动作灵活，能正常工作；3．2 起重机的跨度S的极限偏差△S，应符合如下规定：a. S<10m时，△S=66mm，且两侧跨度S1和S2 的相对差不大于6mm；b. S<26m时，△S=68mm，且两侧跨度S1和S2 的相对差不大于8mm；c. S<26m时，△S=610mm，且两侧跨度S1和S2 的相对差不大于10mm；测量跨度采用的拉力值和修正值见表1。
表1注：测量时钢卷尺和门架的温度应基本保持一致，并不被风吹动，钢卷尺应自然下垂，测量所得钢卷尺上的读数加上表中修正值和钢卷尺的计量修正值（必须经省一级的计量部门检定合格并在有效期内）即为起重机的实际跨度。
3．3 支腿高度差两个支腿，从起重机车轮踏面算起到电动葫芦小车运行轨道平面的高度H2 的相对差，在跨度方向不大于10mm（S<26时）或15mm(S>26m时) 3．4 起重机左（右）端车轮的水平偏斜：△l<l/1000(l为测量长度)，且同一轨线上一对车轮的偏斜方向应相反3．5 起重机左（右）端车5起重机左（右）端车轮的垂直偏斜：△l<l/40 （见图11）l1为测量长度。
3．6 同一下横梁上的两轮的同位差hs<2mm（二）起重机的调试1．试车前的准备和检查①准备：a.清理起吊试车场地；b.准备额定起重量1.25倍的试吊对象；c.用兆欧表检查电路系统和各电气设备的绝缘电阻；d.在断开动力线路的情况下，检验操纵线路接线的正确性和所有操纵设备的转动部分是否灵活可靠（必要进行润滑）；e.检限位开关，安全开关紧急开关和制动器工作的可靠性；f.注意大车运行机构中以分别型式驱动的电动机的接线相序，保证两台电动机同向运转。
