光学零件基本加工工艺规程设计

光学零件加工流程光学零件加工是光学工程领域中非常重要的一环，它涉及到光学元器件的制造与加工。

本文将介绍光学零件加工的流程，并详细阐述每个环节的操作步骤。

一、零件设计与制作在光学零件加工流程中，首先需要进行零件的设计与制作。

设计师根据实际需要，使用CAD或其他相关软件进行光学元器件的三维建模。

在设计过程中，需要考虑到光学元器件的材料、形状、尺寸等因素，并确保其满足光学性能要求。

设计完成后，可以通过3D打印或数控机床等设备进行零件制作。

二、加工前准备在进行光学零件加工之前，需要进行加工前的准备工作。

首先是对加工设备进行检查和维护，确保设备能够正常运行。

其次是准备加工用的原材料，这些原材料通常是具有良好光学性能的材料，如光学玻璃、光学塑料等。

此外，还需要准备好加工过程中所需的工具、夹具等。

三、加工工艺选择光学零件加工有多种不同的工艺可供选择，根据具体的零件要求和加工难度，选择合适的加工工艺。

常见的光学零件加工工艺包括：切削加工、抛光加工、激光加工等。

对于形状复杂的光学零件，通常采用数控机床进行精密加工。

四、加工操作步骤1. 切削加工：首先，将加工原材料固定在夹具上，然后根据设计要求，使用切削工具对原材料进行加工。

切削加工可以通过车削、铣削、钻削等方式进行。

2. 抛光加工：在切削加工完成后，需要进行抛光加工，以提高光学零件的表面质量。

抛光加工可以通过机械抛光、化学抛光等方式进行。

抛光加工的目的是去除表面的瑕疵，使光学零件表面更加光滑。

3. 激光加工：对于一些特殊要求的光学零件，可以采用激光加工技术进行加工。

激光加工具有高精度、非接触等优点，能够实现对光学零件的高精度加工。

五、质量检验与调整在光学零件加工完成后，需要进行质量检验与调整。

质量检验包括对光学零件的尺寸、形状、表面质量等进行检查，以确保其符合设计要求。

如果发现问题，需要进行调整或重新加工，直到达到要求为止。

六、光学零件的组装与测试光学零件加工完成后，还需要进行组装与测试。

光学零件基本加工工艺规程设计一、材料选择在设计光学零件基本加工工艺规程之前，首先需要根据光学零件的要求和使用环境选择合适的材料。

一般情况下，光学零件常用的材料包括玻璃、晶体和塑料等。

不同的材料有不同的特性和加工难度，在选择材料时需要考虑光学性能、物理性能和耐久性等因素，并权衡其加工难度和成本等因素。

二、加工流程规划1.光学零件的加工主要分为粗加工和精加工两个阶段。

粗加工阶段主要是通过切削、研磨和抛光等工艺对原材料进行形状和尺寸的加工，以获得近似尺寸和粗糙度要求的加工零件。

精加工阶段主要是通过抛光、研磨和涂膜等工艺对粗加工后的零件进行微调和处理，以获得最终的光学性能和表面质量。

2.在粗加工阶段，常用的加工工艺包括切削、磨削、抛光和研磨等。

切削是指通过刀具对材料进行切削来获得所需形状和尺寸的工艺，常用的切削工具有铣刀、车刀和钻头等。

磨削是指通过磨轮对材料进行磨削来获得粗加工目标，常用的磨削工具有砂轮、磨粒和金刚石等。

抛光和研磨则是通过对材料表面进行机械处理来获得较好的表面质量，常用的工具有抛光布、研磨液和涂膜等。

3.在精加工阶段，主要采用的工艺有抛光、研磨和涂膜等。

抛光是通过抛光布和涂膏等工具对零件表面进行抛光处理，以提高表面质量和光学性能。

研磨是通过研磨片和涂膏等工具对零件进行平面研磨和修整，以达到更高的尺寸精度和表面光洁度。

涂膜是在零件表面涂覆一层光学膜以改善其光学性能和耐磨性，常用的涂膜有反射膜、透明膜和滤光膜等。

三、加工参数确定在光学零件基本加工工艺规程设计中，还需要确定加工参数，以保证加工精度和表面质量。

加工参数包括切削力、磨削速度、抛光布压力和涂膜厚度等。

这些参数的选择和调整需要根据加工材料的硬度、光学要求和设备性能等因素进行综合考虑。

一般情况下，需要通过试验和实践来不断调整和优化加工参数，以获得最佳的加工效果。

综上所述，光学零件基本加工工艺规程设计是基于光学要求和加工难度等因素来选择合适的材料、规划加工流程和确定加工参数等，以获得满足光学性能和表面质量的最终加工零件。

光学元件加工流程光学元件是用于控制和操纵光线的器件，广泛应用于光学仪器、通信设备、激光技术等领域。

光学元件的加工流程通常包括以下几个步骤：设计、材料选择、切割、研磨和抛光、涂膜、检测和包装。

下面将逐一介绍这些步骤的具体流程。

1. 设计在加工光学元件之前，需要进行设计，确定元件的形状、尺寸和性能指标。

设计过程中需要考虑到所需的光学特性，如透过率、反射率等，并根据具体应用场景选择合适的材料。

2. 材料选择根据设计要求，选择合适的材料进行加工。

常用的光学材料有玻璃、晶体和塑料等。

不同材料具有不同的物理特性和加工难度，因此需要根据具体要求进行选择。

3. 切割根据设计要求，在选定的材料上标出需要切割的形状和尺寸。

然后使用切割工具（如钻孔机或激光切割机）将材料切割成所需的形状。

4. 研磨和抛光切割后的材料表面通常会有一定的粗糙度和不平整度，需要经过研磨和抛光来提高表面质量。

使用砂轮或其他磨料对材料进行粗磨，去除表面的毛刺和凹凸不平。

使用细砂轮或抛光膏进行细磨和抛光，使表面光滑均匀。

5. 涂膜为了改善光学元件的透过率、反射率等性能，常常需要在其表面涂上一层特殊的薄膜。

涂膜可以通过物理气相沉积（PVD）或化学气相沉积（CVD）等方法进行。

涂膜工艺中需要控制好温度、气压、沉积速率等参数，以确保涂层质量。

6. 检测完成涂膜后，需要对光学元件进行检测，以验证其性能是否符合要求。

常用的检测手段包括透过率测试、反射率测试、表面平整度测试等。

通过检测，可以对加工过程进行调整和优化，以提高元件的质量。

7. 包装将加工完成的光学元件进行包装，以保护其表面免受污染和损坏。

常用的包装方式包括塑料袋、泡沫箱等。

在包装过程中，需要注意避免与硬物接触，防止划伤或碰撞。

以上是光学元件加工的基本流程和步骤。

在实际加工过程中，可能还会涉及到其他环节，如清洗、修复等。

不同类型的光学元件加工流程可能有所差异，但总体上都遵循上述基本步骤。

为了确保加工质量和效率，需要合理选择加工设备、优化工艺参数，并进行严格的质量控制。

生产中，工艺规程是加工光学零件的技术文件，它反映了生产状况和工艺水平。

一个先进可靠的工艺规程不仅能够确保零件的质量提高生产效率，而且有助于组织和管理生产。

设计工艺规程的基本原则是：在一定的条件下，如何保证以最低的成本和最高的效率来达到零件图上的全部尺寸、形状、位置精度、表面和其它的技术要求。

一最佳加工工艺的确定光学基本加工，一般由粗磨、精磨、抛光三道主要工序组成。

对于大批量生产，设某一光学表面加工工艺中粗磨、精磨、抛光三个工序的加工时间为tc、tj、tp，每一小时的加工费用为rc、rj、rp，如果不考虑其它方面，则一个光学表面在这三个主要工序的加工成本为c = tc ×rc +tj ×rj + tp ×rp (11-15)加工时间tc、tj、tp是既相互关连，又会变化。

如果加工成本c为最小值，则该光学表面的加工工艺是最佳方案。

如果为减少上式中粗磨时间tc，可以提高压型件的尺寸精度和增加精磨余量，但这样使得精磨时间tj延长，反而使加工成本c增加。

若为减少精磨时间tj,可以提高粗磨精度（包括表面粗糙度）和增加抛光余量，但后者使抛光时间tp延长，更会使加工成本c增加。

同样，为减少抛光时间tp,可以提高精磨精度（包括表面粗糙度），而要提高精磨精度，又不增加精磨时间，则必须提高粗磨的精度，为此又需要提高压型件的精度，这样才会起到有效地降低加工成本的目的。

由此可知，在光学基本加工中，改进前道工序从而提高加工精度，是达到降低成本的最途径。

正如从光学加工各工序内容中清楚地看到的那样，前道加工工序的加工速度的增快、加工精度的提高，那么后一道工序的加工时间就能大大缩短。

有时前道工序的加工时间虽然延长，而其后工序加工时间减少的效果却十分显著，从总的来看是有利的，可以达到降低成本的目的。

当某工序出现变革时，则必须调整工序间的平衡关系，使其始终保持为最佳加工工艺。

二工艺规程的设计（一）全面了解和研究原始资料光学零件图、技术要求、生产纲领、设备性能等是设计工艺规程必须具备的原始资料也是设计工艺规程的基本依据，必须对其作细致的分析和全面研究。

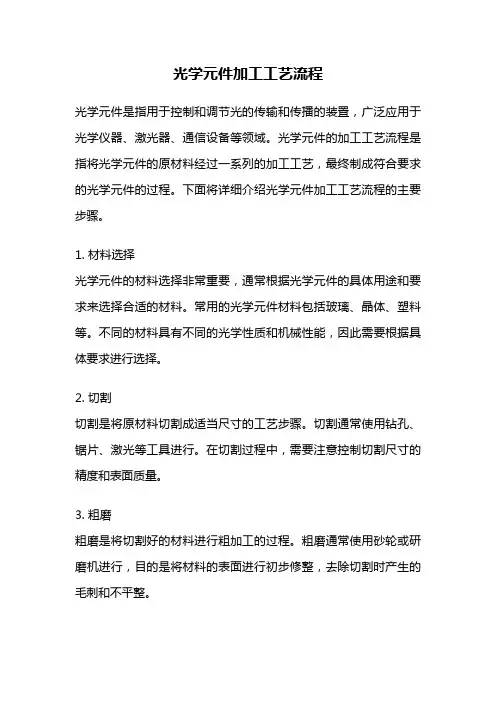

光学元件加工工艺流程光学元件是指用于控制和调节光的传输和传播的装置，广泛应用于光学仪器、激光器、通信设备等领域。

光学元件的加工工艺流程是指将光学元件的原材料经过一系列的加工工艺，最终制成符合要求的光学元件的过程。

下面将详细介绍光学元件加工工艺流程的主要步骤。

1. 材料选择光学元件的材料选择非常重要，通常根据光学元件的具体用途和要求来选择合适的材料。

常用的光学元件材料包括玻璃、晶体、塑料等。

不同的材料具有不同的光学性质和机械性能，因此需要根据具体要求进行选择。

2. 切割切割是将原材料切割成适当尺寸的工艺步骤。

切割通常使用钻孔、锯片、激光等工具进行。

在切割过程中，需要注意控制切割尺寸的精度和表面质量。

3. 粗磨粗磨是将切割好的材料进行粗加工的过程。

粗磨通常使用砂轮或研磨机进行，目的是将材料的表面进行初步修整，去除切割时产生的毛刺和不平整。

4. 细磨细磨是在粗磨的基础上进一步提高材料表面的光洁度和平整度的工艺步骤。

细磨通常使用细砂轮、研磨液等工具进行，通过不断的磨削和抛光，使材料的表面达到所需的光学要求。

5. 抛光抛光是在细磨的基础上进一步提高材料表面质量的工艺步骤。

抛光通常使用抛光机或抛光液进行，通过不断的摩擦和磨削，使材料的表面变得光滑、亮度提高。

6. 镀膜镀膜是为了改善光学元件的光学性能而进行的工艺步骤。

镀膜通常使用真空蒸发、溅射等技术进行，通过在光学元件表面镀上一层特定的薄膜，来实现对光的反射、透射等特性的调控。

7. 检测与测试在光学元件加工的每个环节中，都需要进行相应的检测和测试，以确保加工质量符合要求。

常用的检测手段包括平面度检测、表面粗糙度检测、光学性能测试等。

只有通过严格的检测和测试，才能保证光学元件的质量和性能。

8. 清洗与包装在光学元件加工完成后，需要进行清洗和包装，以确保光学元件的表面干净无尘，避免污染和损坏。

清洗通常使用特殊的清洗液和设备进行，包装则需要采用防震、防潮等适当的包装材料，以保护光学元件的完整性和安全性。

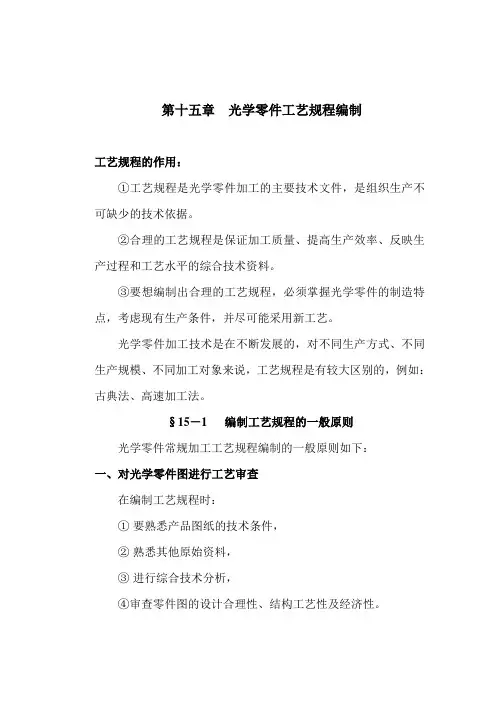

第十五章光学零件工艺规程编制工艺规程的作用：①工艺规程是光学零件加工的主要技术文件，是组织生产不可缺少的技术依据。

②合理的工艺规程是保证加工质量、提高生产效率、反映生产过程和工艺水平的综合技术资料。

③要想编制出合理的工艺规程，必须掌握光学零件的制造特点，考虑现有生产条件，并尽可能采用新工艺。

光学零件加工技术是在不断发展的，对不同生产方式、不同生产规模、不同加工对象来说，工艺规程是有较大区别的，例如：古典法、高速加工法。

§15－1 编制工艺规程的一般原则光学零件常规加工工艺规程编制的一般原则如下：一、对光学零件图进行工艺审查在编制工艺规程时：①要熟悉产品图纸的技术条件，②熟悉其他原始资料，③进行综合技术分析，④审查零件图的设计合理性、结构工艺性及经济性。

二、确定加工路线及加工方法①根据生产纲领（大量生产还是小量生产）确定生产类型（小量、成批、大量？），②按照生产类型及零件的材料、形状、精度、尺寸要求决定毛坯类型，③根据生产类型与毛坯类型确定加工路线和加工方法。

三、设计必要的专用样板，或选择通用样板。

主要是标准样板和工作样板。

四、确定加工余量及毛坯尺寸根据生产类型、加工方法、毛坯类型确定各工序的加工余量。

应先从最后一道工序开始确定加工余量，例如，透镜的加工余量应先从定心磨边开始给定直径尺寸，棱镜和平面镜应先从抛光开始给定厚度尺寸，然后再考虑各工序中的相应余量。

最后给出总余量和毛坯尺寸。

五、设计及选用工夹具、机床、测量仪器在确定加工路线和加工余量后，按各工序的要求，设计必要的工、夹具，如透镜的精磨、抛光工、夹具设计，包括粘结膜、贴置模、精磨模、抛光模等的设计。

并根据生产条件选用机床和测量仪器。

六、选用必需的光学辅料。

光学零件生产中所使用的光学辅料主要有清洗材料、粘结材料、磨料、抛光剂、抛光模层材料、保护材料等，应根据生产需要进行认真地选择。

七、填写光学零件工艺卡片将光学零件工艺规程编制的结果写入工艺卡片，作为技术文件，直接用于管理和指导生产。
