甘肃电抗器 甘肃电抗器厂家

变频器输入电抗器变频器输出电抗器直流平波电抗器变频器EMC滤波器高压串联电抗器电容器串联电抗器BSMJ电容器BKMJ电容器圆柱形电容器智能电容器抗谐波型智能电容器经济型智能电容器补偿控制器电容显示仪上海民恩电气有限公司主营高低压电容柜补偿串联电抗器、变频器输入输出电抗器，直流电抗器；滤波器、电力电容器、智能电容器、变压器等产品；产品型号众多，均可根据客户实际需要设计加工。

我公司设计的电抗器、滤波器可以配套各种国内外品牌电容器和变频器，我们也可以根据您提供的技术参数，技术要求非标设计加工。

产品品牌上海民恩电气有限公司产品种类变频器输入电抗器变频器输出电抗器直流平波电抗器限流电抗器低压电容器串联电抗器高压电容器串联电抗器滤波电抗器调谐电抗器低压并联电容器高压并联电容器滤波电容器圆柱电容器变频器专用滤波器EMC输入滤波器EMC输出滤波器电源滤波器隔离变压器自耦变压器斯考特变压器整流变压器普通智能电容器抗谐波智能电容器制动单元制动电阻一.电容器串联电抗器产品简介（甘肃吉林电抗器甘肃电抗器厂家）该滤波电抗器用于低压滤波补偿柜中，与并联电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波电流。

低压电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。

滤波电抗器与电容器相串联后，不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全运行起到了较大的作用。

接入串联电抗器，电容器电压升高系数-K=1d 1如K=6%1.0610.061≈-d =即运行电压升高6%，工作电流也随之大约6%。

运行经验认为，串联电抗器型号型式Type低压串联电抗器电抗率Reactor 6%电抗器容量Rated power 2.1kvar 联结Connection 串联电压Se.Vol0.4KV 电流Se.Cur 50.5A 相数Number of phases 三相频率Frequency 50Hz 电感量Inductance 0.87mH 温升Temperature rise ＜65K 冷却方式Cooling Type 自冷品牌Brand 上海民恩配套电容器容量35kvar 配套电容电压0.4KV 质保期Warranty period一年三包服务售后维护终身免费维护装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

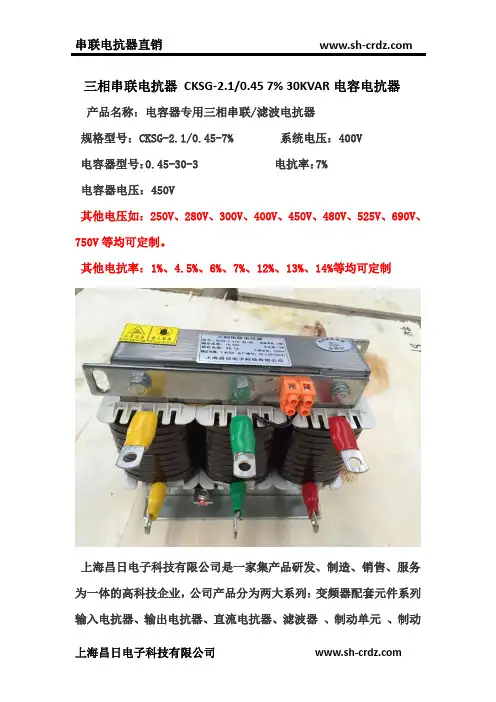

二.产品型号含义（甘肃吉林电抗器甘肃电抗器厂家）CK S G-2.1/0.4-6%额定电抗率6%（抑制5次7次谐波）系统额定电压0.4KV额定容量 2.1kvar干式铁芯自然冷却三相串联串联电抗器三.电容器串联电抗器接线图（甘肃吉林电抗器甘肃电抗器厂家）（串联电抗器连接方式）四.电容器串联电抗器产品尺寸图（甘肃吉林电抗器甘肃电抗器厂家）五.电容器串联电抗器产品实物图（甘肃吉林电抗器甘肃电抗器厂家）箔绕串联电抗器（铝箔和铜箔）六．高压串联电抗器产品介绍（甘肃吉林电抗器甘肃电抗器厂家）高压串联电抗器作用（甘肃吉林电抗器甘肃电抗器厂家）：高压铁芯串联电抗器与并联电容器组相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要串联电抗器型号CKSC-9/10-6依据标准Standard GB1094.6-2011串联电抗器标准型式Type低压串联电抗器电抗率Reactor 6%电抗器容量Rated power 9kvar 联结Connection 串联系统电压Se.Vol 10KV 额定电流Se.Cur 7.87A 相数Number of phases 三相频率Frequency 50Hz 电感量Inductance 154.2mH 温升Temperature rise ＜65K 冷却方式Cooling Type 自冷电抗器品牌Brand 上海民恩配套电容器额定容量150kvar 配套电容额定电压11√3KV 绝缘等级Insulation class F 级耐压等级35KV/min 包装Packing木箱运输方式物流运输质保期Warranty period 一年三包服务售后维护终身免费维护电抗器品牌Reactor brand上海民恩产品货期5-7个工作日求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。

高压串联电抗器结构特点（甘肃吉林电抗器甘肃电抗器厂家）：1.该电抗器分为三相和单相两种，均为环氧浇注式。

2.铁芯采用优质低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。

3.线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用F级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度好，能耐受大电流冲击和冷热冲击而不裂开。

4.环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。

5.线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。

七.高压串联电抗器产品介绍（甘肃吉林电抗器甘肃电抗器厂家）产品型号ME920-600品牌上海民恩额定电压380V/440V额定电流600A相数三相产品功能抑制谐波干扰产品价格（具体价格请来电咨询)产品包装纸箱制造商Manufacturer上海民恩电气有限公司依据标准Standard GB/T7343-87《10kHz-30MHz无源无线电干扰滤波器和抑制元件抑制特性的测量方法》及UL1283《电磁干扰滤波器》标准制定型式Type输入滤波器防护等级Protection level IP20配套变频器功率280KW/315KW额定电流Se.Cur600A系统电压Se.Vol0.4KV连接方式Connection mode串联相数Number of phases三相工作频率Frequency50/60Hz气候类别Climate category25/085/21泄露电流（250VAC/50Hz）＜50mA冷却方式Cooling Type自冷试验电压（线-线）2250VDC极壳耐压Extreme pressure3000Vac/1min试验电压（线-地）2700VDC过载电流Overload current开机瞬间允许通过4倍过工作电流，1.4倍工作电流1分钟（每小时一次）包装Packing纸箱运输方式Transport快递运输质保期Warranty period一年产品货期Delivery2-3天◆产品及应用●基于变频器工作时输入端对电网及PLC、DCS系统等数字设备产生干扰的领域而专门设计。

●优异的共模和差模抑制能力，可有效抑制变频器对外界的传导干扰，保证周边设备的正常运行。

●属于RFI滤波器，用于降低EMC干扰，用于主电源侧，切断电网与变频器之间的干扰通道。

●标准匹配国内外多种低压变频器。

●提高系统功率因数,缓解三相不平衡八.变频器专用电抗器产品介绍（甘肃吉林电抗器甘肃电抗器厂家）交流输入电抗器产品概述：输入交流电抗器限制以谐波形式出现的电路反馈。

它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

此类电抗器有两种：电抗器基准压降UD=2%，用于无馈电单元的变频器的操作。

电抗器基准压降UD=4%，用于带馈电单元的变频器和自动变压器的操作，也用于uK小于1%的系统的操作。

交流输入电抗器性能特点：铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。

在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。

线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

温升低，损耗小，成本低，综合利用率高。

体积小，重量轻，占用空间小，便于安装。

交流输入电抗器型号含义：交流输入电抗器产品介绍：1、电源对其它设备有明显的干扰（干扰、过压）2、电源相间电压不平衡＞额定电压的2.0%3、阻抗极低的线路（动力变压器为变频器额定值的10倍多）4、在一条线路上为减小线电流而安装的大量变频器5、使用cosφ（功率因数）校正电容或功率因数校正单元七．运输、装卸与储存1.产品可用火车、汽车等交通工具运输，装运的车箱或船舱应保持清洁、干燥、无污秽物。

2.产品在装运中必须符合运输规程的安全要求。

产品应紧固在一个牢固的底座上，在运输过程中产品不允许有晃动、碰撞和移动现象。

3.如果采用不带包装箱运输，电抗器的附件及出厂文件，应另装箱，与电抗器一起发运。

此时，电抗器应该用有一定抗撕裂强度的软性包装材料将其密封好，采用密闭车箱运输。

4.无包装的产品应通过小车、夹件、吊环等孔来固定电抗器。

要避免固定用的钢绳碰到电抗器的器身上，更不能把钢绳固定在引线铜排或其它易损件上。

5.产品在运输过程中，其倾斜度不得大于20度。

6.产品在车站、码头中转或终点卸下后不要堆码，不能露天长时间存放。

若遇特殊情况，必须在包装箱下用木方垫好，并用防雨布遮好。

7.装卸产品时要用两根钢绳，同时着力四处，并注意产品重心的位置。

两根钢绳的起吊夹角不要大于60度。

8.需仓储保管的产品，不要拆除包装。

如因验收需拆除包装，验收完毕后不论是否合格都应恢复包装。

9.若要长期贮存电抗器，必须保证贮存环境良好，不要拆去出厂包装物，电抗器不要磕碰，不要堆码，不能露天存放。

八．检查验收1.用户在接受电抗器时，应对外包装进行检查，若发现有破损或异样，应马上进行拍照取证，并立刻开箱检查，查看电抗器有无损伤，产品零部件是否损伤和位移，紧固件是否松动，绝缘有否破损，线圈表面有否污秽痕迹等。

2.用户收到电抗器后应及时进行检查。

按装箱单及铭牌查对产品及其型号、容量、额定电压、额定频率、额定电抗率、相数等是否与订货合同相符。

检查出厂文件是否齐全，配件是否与装箱单相符。

3.查看电抗器在运输过程中有无损伤，产品零部件是否损伤和位移，紧固件是否松动，绝缘有否破损，线圈表面有否污秽痕迹等。

4.产品开箱检查后，若不立即投入运行，应重新包装好，并把它放在户内安全的地方，以防损和防盗。

九．安装与运行1.将串联电抗器用螺栓固定在支架上，螺栓数量要和底座安装孔的数量相同，螺母紧固后应采取防松动措施。

2.将串联电抗器底座上的接地螺栓与接地母排进行可靠连接，并检查是否接通。

3.将串联电抗器的接线端子与系统母排相连接，紧固螺栓的力矩必须达到8N/m，同时连接线应有一定的弹性余地。
