机械工程CAD制图规则中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。

本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。

3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。

在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。

3.3 用CAD绘制机械图样时，尽量采用CAD新技术。

4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。

4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。

一般优先采用第4组。

表14.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。

4.2.1.2 计算双折线各部分尺寸的公式双折线的完整长度：l1=l0+10d在一条双折线内Z形的数目：n=l1/80+1(一般圆整，l1<40 n=1) 两个Z形之间的线段长度：l2=l1/n-7.5d在线的两端的线段长：当有两个或多个Z形时 l3=l2/2当只有一个Z形时 l3=(l1-7.5d)/2l0<=10d，Z形的配置如图3所示。

CAD机械制图国家标准本节主要介绍国家标准《技术制图》和《机械制图》的基本内容。

每一个工程技术人员都应该树立标准化的概念，自觉贯彻执行国家标准。

一、图纸幅面和格式二、绘图比例三、字体形式及大小四、线型为了便于图纸的装订和保存，国家标准(GB/T14689—93)对图纸幅面作了统一的规定。

必要时允许加长。

1.图纸幅面尺寸Ba cccLeeLeBe幅面代号A0A1A2A3A4尺寸B×L841×1189594×841420×594297×420210×297周边尺寸a25c105e2010BacccLeeLeBe基本幅面及图框尺寸(单位：mm)1.图纸幅面尺寸（1）需要装订的图样一般采用A4竖装或A3横装，其图框格式如下图所示。

(2)ca LcBcB图框线c纸边界线a(1)标题栏ccL留装订边图框格式2.图框格式不留装订边图框格式图框线e(3)eL标题栏e纸边界线eBeee (4)LeB（2）不需要装订的图样2.图框格式3.标题栏标题栏用来填写零部件名称、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。

每张图纸的右下角都应有标题栏。

国家标准:(GB/T10609.1—89）在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。

年 月 日(年 月 日)180签名分区更改文件号标记处数(签名)工艺1212审核设计批准16121216标准化(年 月 日)(签名)7101016161216(图样代号)(图样名称)(9)共 张 第 张506.5阶段标记重量910比例1820(单位名称)(材料标记)4×6.512128×7(=56)3.标题栏标题栏3.CAD中级考证一般使用下图所示的简易标题栏。

图中图形与其实物相应要素的线性尺寸之比，称为比例。

比例分原值比例、放大比例和缩小比例（见下表）。

CAD机械制图员岗位职责职位要求
CAD机械制图员岗位职责：
1. 负责机械产品开发的CAD制图、数据管理和改善工作；
2. 根据机械产品的设计、开发和改进需求，使用CATIA,
Pro/E等CAD软件完成机械图纸编制；
3. 根据技术资料对机械零件、构件进行绘图，负责图像的设计
修改和细节修正；
4. 参与机械产品的制造过程，协助出版提供的技术规范，并进
行调整；
5. 完成部分机械产品的原型制造，进行制品评估、测试和分析，保持文档完成；
6. 向管理层或其他小组成员提供技术支援，解决出现问题的方式，确保按时提交结果。

CAD机械制图员职位要求：
1. 具有机械、材料等相关专业的本科或更高的学位；
2. 两年以上的CAD绘图和制图经验；
3. 能够熟练使用Pro/E、CATIA等软件，熟悉SolidWorks优先；
4. 具备机械原理、机构设计、机械制图等技术知识；
5. 能够独立负责CAD设计项目，具有团队合作能力；
6. 具备较强的学习和应用新知识的能力；
7. 具备良好的沟通能力，能够与其他人员沟通交流，保持团队
合作精神。

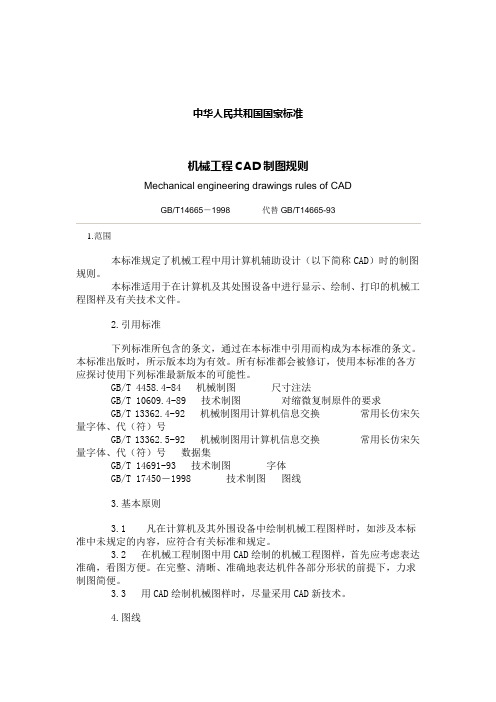

中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。

本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。

3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。

在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。

3.3 用CAD绘制机械图样时，尽量采用CAD新技术。

4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。

4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。

一般优先采用第4组。

表1组别12345一般用途线宽mm 2.0 1.4 1.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。

cad机械制图标准设置在进行CAD机械制图时，标准设置是非常重要的，它能够保证图纸的准确性、规范性和统一性。

合理的标准设置可以提高制图效率，减少错误和重复劳动，提高工作质量。

因此，本文将就CAD机械制图标准设置进行详细介绍。

首先，我们需要设置图纸的尺寸和比例。

在CAD软件中，我们可以通过选择标准的图纸尺寸或者自定义尺寸来进行设置。

通常情况下，A4、A3、A2等是常用的图纸尺寸，根据实际需要选择合适的尺寸。

在设置比例时，一般选择1:1，即实际尺寸和图纸尺寸一致，但在特殊情况下也可以选择其他比例。

其次，图纸的边框和标题栏也是需要设置的重要内容。

边框的设置可以通过CAD软件中的绘图工具进行，一般情况下边框的线型为实线，线宽为0.5mm，颜色为黑色。

标题栏包括图名、图号、版本号、日期等信息，需要根据公司或项目的要求进行设置，保证信息的完整和准确。

在进行CAD机械制图时，图层的设置也是非常重要的。

合理的图层设置可以使制图过程更加清晰和规范。

一般情况下，我们可以设置图层为图纸层、尺寸标注层、实体图层、辅助线层等，根据需要进行切换和调整。

在设置图层属性时，需要注意线型、线宽、颜色等参数的设置，保证图纸的清晰和美观。

此外，尺寸标注和注释也是CAD机械制图中不可或缺的部分。

在进行尺寸标注时，需要选择合适的标注样式和尺寸标准，保证尺寸的准确性和清晰度。

注释包括图纸说明、制图人员、审核人员等信息，需要根据实际情况进行设置，保证图纸信息的完整和规范。

最后，我们需要进行打印设置，保证图纸的输出质量。

在进行打印设置时，需要选择合适的打印机和纸张，调整打印比例和布局，保证图纸的完整和清晰。

此外，打印时也需要注意打印参数的设置，包括线型、线宽、颜色等，保证打印效果符合要求。

总之，CAD机械制图标准设置是非常重要的，它直接关系到图纸的质量和准确性。

合理的标准设置可以提高制图效率，减少错误和重复劳动，提高工作质量。

因此，我们在进行CAD机械制图时，需要认真对待标准设置，保证图纸的规范和统一，提高工作效率和质量。

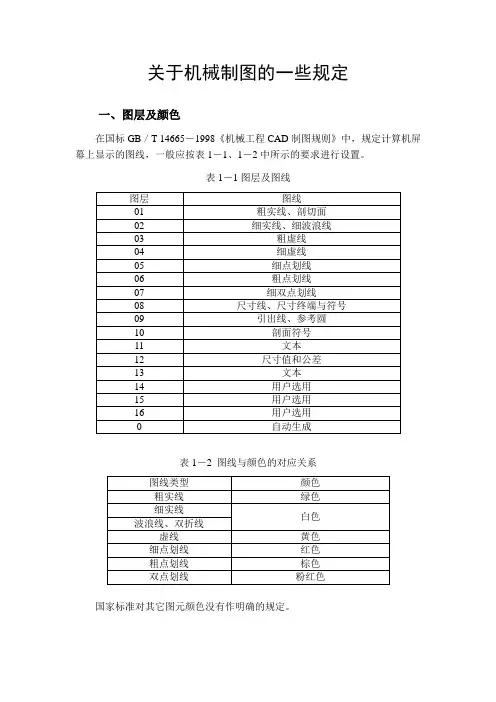

关于机械制图的一些规定一、图层及颜色在国标GB／T 14665－1998《机械工程CAD制图规则》中，规定计算机屏幕上显示的图线，一般应按表1－1、1－2中所示的要求进行设置。

表1－1图层及图线图层图线01 粗实线、剖切面02 细实线、细波浪线03 粗虚线04 细虚线05 细点划线06 粗点划线07 细双点划线08 尺寸线、尺寸终端与符号09 引出线、参考圆10 剖面符号11 文本12 尺寸值和公差13 文本14 用户选用15 用户选用16 用户选用0 自动生成表1－2 图线与颜色的对应关系图线类型颜色粗实线绿色细实线白色波浪线、双折线虚线黄色细点划线红色粗点划线棕色双点划线粉红色国家标准对其它图元颜色没有作明确的规定。

二、线宽1．线宽b统一为0.5，b/2为0.25；2．基准符号用加粗（2b）的短划表示。

基准短划及剖切面位置均用1～1.5b 线型绘制。

三、关于文本1．设置西文字体为gbeitc；（另gbenor、gdt.shx），数字和字母采用斜体（斜体字字头向右倾斜，与水平基准线成75°角），当与汉字混写时用直体。

2．设置汉字字体为仿宋－GB2312，为长仿宋体，直体；3．1#图及以上：字号5号字，技术要求及标注其余标记的为7号字，2＃图及以下：字号3.5号字，技术要求及标注其余标记的为5号字；4．形位公差框格中的数字及字母的高度应与图中尺寸数字的高度相同，线位细实线。

5．粗糙度上的数字及字母高度采用5号字。

四、标题栏1．标题栏采用如下格式（见图1）：图1 标题栏①其中签字区建议保留三个责任人签名，即“设计”（学生自签）、“校核”（同学互签，以便形成互帮互学之风；毕业设计中该处为指导老师签字）和“审核”（审阅老师签名）。

练习用标题栏建议采用图1的格式。

②“日期”的签署应按GB／T 2808《全数字式日期表示法》中规定的三种形式之一，其中“年”用四位数，“月”、“日”用两位数，之间由连字符分隔、间隔分隔或不分隔；2008—06—04（连字符分隔）2008 06 04（间隔字符分隔）20080604（不用分隔符）为便于辨别图样中注写的技术要求是贯彻哪一年颁布的标准，日期不应省签。

CAD机械制图标准上海工程机械厂企业标准CAD制图标准QJJ/GC010-20121 范围本标准规定了CAD制图的基本设置要求、图形符号绘制、CAC图基本画法、CAD 制图尺寸标准等内容。

本标准适用于本公司在计算机网络系统上绘制和打印的CAD图样(含设计图样、工装图样和工艺图样)，本标准未规定的内容应符合有关国家和行业标准的规定。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准中最新版本的可能性。

GB/T 1182 产品几何技术规范(GPS) 几何公差形状、方向、位置、和跳动公差标注GB/T 4457.2 技术制图图样画法指引线和基准线的基本规定GB/T 4458.5 机械制图尺寸公差与配合注法GB/T 10609.1 技术制图标题栏GB/T 10609.2 技术制图明细栏GB/T 14689 技术制图图纸幅面和格式GB/T 14690 技术制图比例GB/T 14691 技术制图字体GB/T 16675.1技术制图 简化表示法第1部分：图样画法GB/T 16675.2技术制图 简化表示法 第2部分:尺寸注法GB/T 16900图形符号表示规则 总则GB/T 16901图形符号表示规则 产品技术文件用图形符号 第1部分：基本规则 GB/T 16902.1图形符号表示规则 设备用图形符号 第1部分:图形符号的形成 GB/T 16903.1图形符号表示规则 标志用图形符号 第1部分：图形标志的形成 GB/T 17450技术制图 图线GB/T 18229 CAD 工程制图规则GB T 19096技术制图图样画法未定义形状边的术语和注法JB/T 5054.2产品图样及设计文件 图样的基本要求JB/T 5054.3产品图样及设计文件 格式3 CAD 制图的基本设置要求3.1图纸幅面与格式绘制CAD 图时，其图纸幅面和格式按照GB/T14689的有关规定。

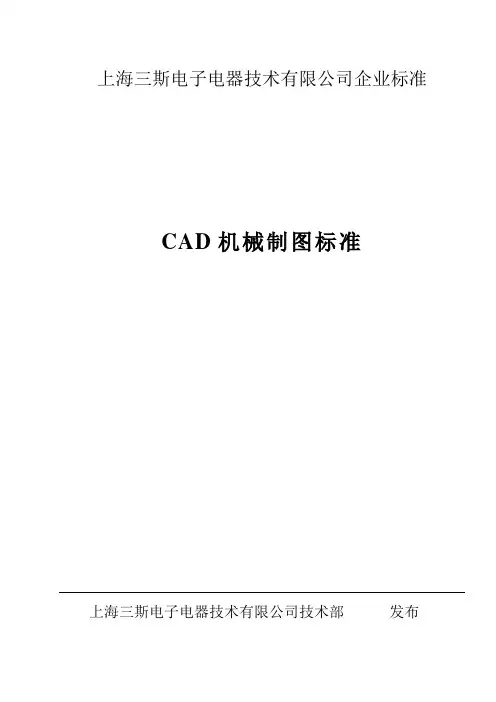

上海三斯电子电器技术有限公司企业标准CAD机械制图标准上海三斯电子电器技术有限公司技术部发布CAD机械制图标准1 主题内容与适用范围本标准规定了CAD机械制图的字体、比例、图线、标题栏等内容，本标准适用于我单位在CAD网络系统上绘制和打印的机械图样，本标准未规定的内容应符合有关国家标准和部标准的规定。

2 规范性引用文件GB/T 1182-1996 形状和位置公差通则、定义、符号和图样表示法GB/T 10609.1-1989 技术制图标题栏GB/T 10609.2-1989 技术制图明细栏GB/T 13362.5-1992 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集单线单体字模集及数据集GB/T 14689-1993 技术制图图纸幅面和格式GB/T 14690-1993 技术制图比例GB/T 14691-1993 技术制图字体GB/T18229-2000 CAD工程制图规则JB/T 9165.4-1998 专用工艺装备设计图样及设计文件格式3 要求3.1图幅和图框图幅和图框应符合GB/T18229-2000(GB/T14689-93)的规定。

3.1.1图幅3.1.1.1图幅的尺寸基本图幅（见表1）应优先选用，必要时，也允许选用加长图幅，加长图幅应优先选用表2，加长图幅的尺寸是由基本图幅的短边成整数倍的增加后得出。

但由于A0×2（1189×1682）；A0×3（1189×2523）已超过晒图机的规格，即宽边已超过1051mm，所以不应使用。

表1 单位为毫米表2 单位为毫米3.1.1.2图幅的分区a. 用细实线在图纸周边内画出分区。

b.图幅分区数目按图样的复杂程度确定，但必须取偶数。

每一分区的长度应在（25～75）mm之间选择，用大写拉丁字母从上至下顺序编写，沿水平方向用阿拉伯数字从左到右顺序编写。

c.在图样中标注分区代号时，分区代号由拉丁字母和阿拉伯数字组成，字母在前、数字在后并排书写，如：B3、A2。
