例2:以下是两个程序流程图，试用PAD图表示。
开始 在工资档案中读一条记录
是文件结束位置吗?Y
N 计 算 工 资 档 案 各 项 基 本 数 据 之 和 并 存 入 pay
num ＝ 当 前 职 工 号
在 奖 金 发 放 表 中 查 找 职 工 号 与 num 相 同 的 记 录
五种基本控制结构：
示例
程序流程图的规定符号
1）顺序型结构 顺序结构由带箭头的控制线依次连接几个处理方框构成。
处理1 处理2 处理n
…
例题
2） 选择型结构 选择型结构是流程图中最为常用的结构，其结构构造有两种，一种是条件选择结构又称为IF-
THEN-ELSE结构，使用菱形表现逻辑判定条件，条件结果决定选择两个处理方框中的一个。
种条件组合相对应的动作。
所有条件
条件组合矩阵
所有可能的 动作列表
与每种条件组合 所对应的动作表
国内乘客 头等舱 残疾乘客 行李≤30kg
免费 (W-30)*2 (W-30)*3 (W-30)*4 (W-30)*6 (W-30)*8 (W-30)*12
TTTTFFFF
TFTFTFTF
FFTTFFTT
TF F F F F F F F
找到了吗?
N
显示错误
Y 计 算 各 项 奖 金 总 和 并 存 入 bonus
应 发 工 资 ＝ pay＋ bonus
读下一条记录
结束
在工资档案中读一条记录
是文件结束位置吗?
计 算 工 资 各 项 基 本 数 据 之 和 并 存 入 pay
num ＝ 当 前 职 工 号
在 奖 金 表 中 查 职 工 号 与 num 相 同 的 记 录

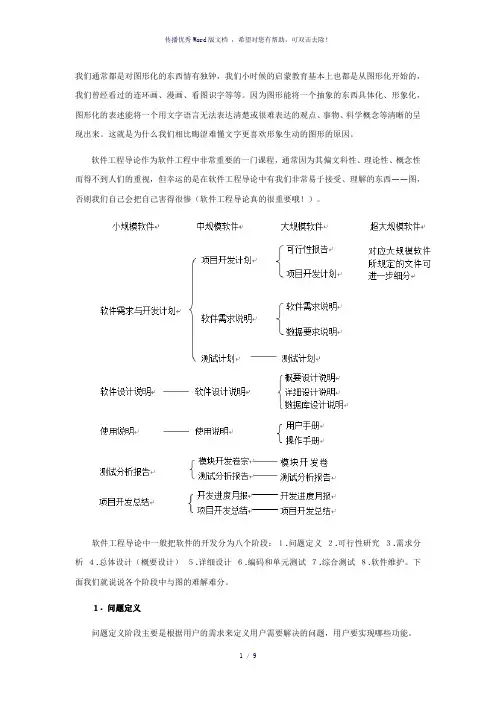

我们通常都是对图形化的东西情有独钟，我们小时候的启蒙教育基本上也都是从图形化开始的，我们曾经看过的连环画、漫画、看图识字等等。

因为图形能将一个抽象的东西具体化、形象化，图形化的表述能将一个用文字语言无法表达清楚或很难表达的观点、事物、科学概念等清晰的呈现出来。

这就是为什么我们相比晦涩难懂文字更喜欢形象生动的图形的原因。

软件工程导论作为软件工程中非常重要的一门课程，通常因为其偏文科性、理论性、概念性而得不到人们的重视，但幸运的是在软件工程导论中有我们非常易于接受、理解的东西——图，否则我们自己会把自己害得很惨（软件工程导论真的很重要哦！）。

软件工程导论中一般把软件的开发分为八个阶段：１.问题定义２.可行性研究３.需求分析４.总体设计（概要设计）５.详细设计６.编码和单元测试７.综合测试８.软件维护。

下面我们就说说各个阶段中与图的难解难分。

１. 问题定义问题定义阶段主要是根据用户的需求来定义用户需要解决的问题，用户要实现哪些功能。

２. 可行性研究可行性研究阶段就是看是否有一种使其在最小的代价，尽可能短的时间内，利益最大化的情况下解决问题的方案。

这个阶段的分析主要涉及以下几个图形工具。

2.1 系统流程图系统流程图是描述系统物理模型的一种传统工具。

它是表达数据在系统各部件之间流动的情况，而不是对数据加工处理的控制过程，它是物理数据流图而不是程序流程图。

系统流程图形象的呈现了软件的功能，即使不懂软件的人也可以轻松的看懂，可以说它是软件设计师与用户之间沟通、交流的有效工具。

2.2 数据流图数据流图是从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示方法。

如果说系统流程图能让用户更好的明白系统的功能，那么数据流图则让用户更加明白系统的工作原理。

2.3 数据字典数据字典就是数据的信息的集合，也可以说就是对上面提到的数据流图中的所有元素的定义的集合。

软件工程9种图软件工程9种图本文档旨在介绍软件工程中常用的9种图，包括需求分析图、用例图、活动图、类图、状态图、序列图、通信图、部署图和物理架构图。

每个章节将详细说明各种图的定义、特点和使用方法。

1.需求分析图需求分析图主要用于描述系统的需求和功能，并将其转化为可视化的图形表示。

它包括用例图、活动图、状态图等多种子图。

用例图用于展示系统的功能、用户以及各功能之间的关系；活动图则表示系统中的各种活动以及它们之间的关系；状态图则描述系统中对象的不同状态和状态之间的转移。

2.用例图用例图是描述系统功能和用户之间交互的图表。

它展示了系统的功能性需求，包括系统的主要功能和参与者（用户）之间的关系。

用例图由参与者、用例和关系构成，通过参与者和用例之间的关系来表示用户与系统的交互。

3.活动图活动图用于描述系统中的活动或业务流程，以及这些活动之间的顺序关系。

它展示了系统的业务流程，包括活动、决策、并行和合并分支。

活动图通过节点、边和分支条件来表示活动之间的关系。

4.类图类图用于描述系统中的类、对象以及它们之间的关系。

它展示了系统的结构，包括类的属性、方法、关联关系、继承关系等。

类图通过类、对象、关联和继承等元素来表示系统的结构。

5.状态图状态图用于描述系统中对象的不同状态和状态之间的转移。

它展示了系统中对象的状态及其变化，包括对象的初始状态、中间状态以及最终状态。

状态图通过状态、转移和条件来表示对象的状态和状态之间的转移。

6.序列图序列图用于描述系统中对象之间的交互顺序和消息传递。

它展示了系统中对象之间的交互流程，包括对象的创建、销毁、方法调用等。

序列图通过对象、消息、生命线等元素来表示对象之间的交互和顺序关系。

7.通信图通信图用于描述系统中对象之间的交互和消息传递。

它展示了对象之间的通信方式，包括消息的发送和接收。

通信图通过对象、消息、连接线等元素来表示对象之间的交互和通信关系。

8.部署图部署图用于描述系统中软件和硬件组件的部署布局。

1．完成患者监护系统功能级的数据流图、实体联系图、软件结构图.2．网上书店系统，其外部用户主要有游客、会员和管理员。

其中,游客进行注册后，可以成为系统的会员，会员享有订购图书及订单和书籍等信息查询的功能，管理员可对系统的各种信息进行管理和维护。

根据上述描述，请画出网上书店系统的:①基本系统模型（第0层)；②功能级的数据流图（第1层)；③底层的订购图书数据流图。

1．把如下统计空格程序的Jackson图改画为等价的程序流程图和盒图.2、用Jackson图描述下述的一列火车的构成：一列火车最多有两个火车头。

只有一个火车头时则位于列车最前面，若还有第二个火车头时，则第二个火车头位于列车的最后面。

火车头既可以是内燃机车也可以是电气机车。

车厢分为硬座车厢、硬卧车厢和软卧车厢等3种.硬座车厢在所有车厢的前面部分,软卧车厢在所有车厢的后面部分.此外，在硬卧车厢和软卧车厢之间还有一节餐车.1．饮用水自动销售系统的工作过程大致如下：如果投入1元硬币，则自动放水5升;如果投入5角硬币,放水2.5升；如果选择1元，投入2个伍角的硬币,也可放水5升。

如果饮用水来不及生成，系统会把硬币退出来并亮红灯.收到的硬币由收银员定时回收。

试画出该系统的用例图。

2。

某寄宿学校需要开发一个信息管理系统，通过该管理系统对学生的日常事务进行管理：校长助理：管理学生的档案，进行新增、删除、查询、修改等操作；对学生班级进行管理（新增、删除等），进行新学生的编班工作和调班工作,查询班级名册等情况。

财务人员:进行每月的收费和退费工作，每个学生的每月费用包括住宿费，伙食费220，在6-8 月收取空调费20,在11—2 月收取取暖费20,每个学期的开学初（3 月、9 月）收取书本费（不定）.住宿费分三种情况:双职工的子女为60，单职工的子女80 元，父母均不在本单位工作为100 元。

每个班的老师在每天要申报本班学生的出勤表，由校长助理完成各班的考勤录入，考勤情况决定上月的伙食退费，以每天10 元计算。
