新能源汽车高压安全与防护教案一、前言随着全球能源危机的日益凸显和环境问题的日益严重，新能源汽车作为替代传统燃油车的重要选择，受到了广泛关注。
新能源汽车搭载的高压电池和电动机成为了车辆的核心部件，然而高压电池的安全问题一直备受关注。
因此，了解新能源汽车高压安全与防护至关重要，本教案旨在为学生提供必要的知识和技能，保障他们未来工作中的安全。
二、新能源汽车高压安全知识1.高压电池组件(1)高压电池是新能源汽车的动力来源，主要由电池单体、电池模组和电池管理系统组成。
电池单体是电池的最小组成单元，电池模组是由多个电池单体组成的较大单元，电池管理系统则是用于监控和管理电池充放电过程的系统。
(2)高压电池的工作原理和特点，了解高压电池的内部结构和化学原理，以及其在汽车中的作用和特点。
2.高压电池的安全问题(1)高压电池可能存在的安全隐患，例如过充、过放、短路等问题，导致可能发生的安全事故。
(2)高压电池的热失控问题，了解高压电池在异常情况下可能出现的温升过高、灼烧等情况。
3.高压电池的保护措施(1)隔离与绝缘措施，了解高压电池与汽车其他部件的隔离和绝缘措施。
(2)防护措施，包括高压电池的外壳结构设计、散热系统设计等。
三、新能源汽车高压安全与防护实践1.高压电池组件的检查与维护(1)学习高压电池组件的外观检查方法，了解电池外壳的形态、结构和损坏情况检查。
(2)学习高压电池组件的维护方法，掌握清洁、保养和更换电池的基本技能。
2.高压电池的安全操作(1)学习高压电池的安全操作流程和方法，包括上下电池操作、紧急事故处理等。
(2)学习高压电池的维修操作流程和方法，了解高压电池的拆装与更换操作。
3.高压电池事故应急处理(1)学习高压电池事故的应急处理流程和方法，掌握事故发生时的紧急处理技能。
(2)学习高压电池事故的现场处置方法和安全防护知识，了解高压电池事故的处理原则和注意事项。
四、实践案例分析通过对新能源汽车高压安全与防护知识的学习和实践，结合实际案例进行分析，例如曾经发生的高压电池事故案例，分析其原因和教训，以及类似事故的预防措施和处理方法。

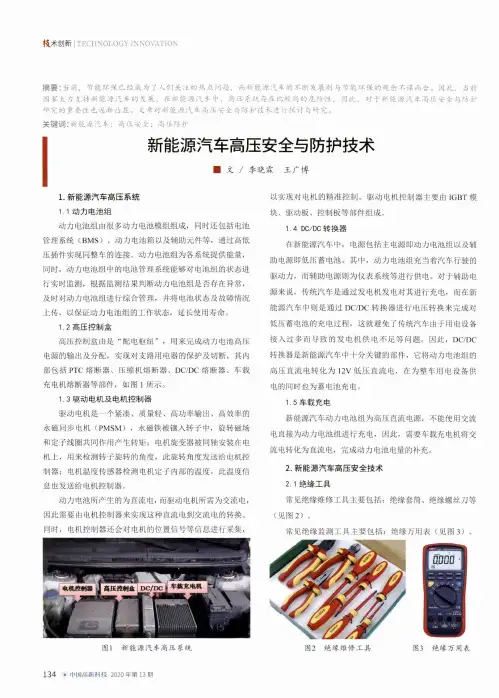

後术创新 | TECHNOLOGY INNOVATION摘要：当前，节能环保已经成为了人们关注的热点问题，而新能源汽车的不断发展則与节能环保的观念不谋而合。
因此，当前国家大乃支持新能源汽车的发展。
在新能源汽车中，高压系统存在比较高的危险性，因此，对于新能源汽车高压安全与防护 研究的重要性也逐渐凸显。
文章对新能源汽车高压安全与防护技术进行探讨与研究。
关键词：新能源汽车：高压安全：高压防护新能源汽车高压安全与防护技术■文/李晓霖王广博1.新能源汽车高压系统1. 1动力电池组动力电池组由很多动力电池模组组成，同时还包括电池 管理系统（BMS )、动力电池箱以及辅助元件等，通过高低 压插件实现同整车的连接。
动力电池组为各系统提供能量， 同时，动力电池组中的电池管理系统能够对电池组的状态进 行实时监测，根据监测结果判断动力电池组是否存在异常， 及时对动力电池组进行综合管理，并将电池状态及故障情况 上传，以保证动力电池组的工作状态，延长使用寿命。
1.2高压控制盒高压控制盒由是“配电枢纽”，用来完成动力电池高压 电源的输出及分配，实现对支路用电器的保护及切断，其内以实现对电机的精准控制。
驱动电机控制器主要由IGBT 模 块、驱动板、控制板等部件组成。
1.4 DC/DC 转换器在新能源汽车中，电源包括主电源即动力电池组以及辅 助电源即低压蓄电池。
其中，动力电池组充当着汽车行驶的 驱动力，而辅助电源则为仪表系统等进行供电。
对于辅助电 源来说，传统汽车是通过发电机发电对其进行充电，而在新 能源汽车中则是通过DC /D C 转换器进行电压转换来完成对 低压蓄电池的充电过程，这就避免了传统汽车由于用电设备 接入过多而导致的发电机供电不足等问题。
因此，DC/DC 转换器是新能源汽车中十分关键的部件，它将动力电池组的部包括PTC 熔断器、压缩机熔断器、DC /D C 熔断器、车载充电机熔断器等部件，如图1所示。
1.3驱动电机及电机控制器驱动电机是一个紧凑、质量轻、高功率输出、高效率的 永磁同步电机（PMSM ),永磁铁被镶入转子中，旋转磁场 和定子线圈共同作用产生转矩；电机旋变器被同轴安装在电 机上，用来检测转子旋转的角度，此旋转角度发送给电机控 制器；电机温度传感器检测电机定子内部的温度，此温度信 息也发送给电机控制器。
新能源汽车高压安全及防护高压保护用具3．电绝缘安全鞋使用规范1）每次使用前应检查电绝缘鞋（靴）在有效预防性试验周期内，外观完好。
2）穿用电绝缘皮鞋和电绝缘布面胶鞋时，其工作环境应保持鞋面干燥。
3）穿用任何电绝缘鞋均应避免接触锐器、高温、腐蚀性和酸碱油类物质，防止鞋受到损伤而影响电绝缘性能。
4）在潮湿、有蒸汽、冷凝液体或导电灰尘等容易发生危险的场所，尤其应注意配备合适的电绝缘鞋，应按标准规定的使用范围正确使用，不得随意乱用。
高压保护用具4.电绝缘防护服使用规范1）电绝缘服使用前应进行全面检查，发现损坏不得使用。
2）电绝缘服不宜接触明火以及尖锐物体。
3）电绝缘服应保存在通风、透气、干燥、清洁的库房内。
4）电绝缘服水洗后，必须阴处晾干，折叠整齐，放入专门保管袋内。
高压保护用具（三）高压保护用具的检验与管理1．绝缘工具和个人防护用具的检查与试验1）试验方法的分类（1）工频耐压试验（2）冲击电压试验（3）交流耐压试验（4）直流耐压试验高压保护用具2）防护用具的使用与检查流程（1）绝缘手套的使用与检查流程高压保护用具2）防护用具的使用与检查流程（2）绝缘靴的使用与检查流程高压保护用具2）防护用具的使用与检查流程（3）护目镜的使用与保管流程图高压保护用具2．高压保护用具的保管1）绝缘手套的保管（1）绝缘手套使用后应先去除脏污，涂抹滑石粉，避免粘连。
(2)绝缘手套应存放在干燥、阴凉通风的地方，并倒置在指形支架或存放在专用的柜内，绝缘手套上不得堆压任何物品。
（3）绝缘手套不准与油脂、溶剂接触、合格与不合格的手套不得混放一处，以免使用时造成混乱。
高压保护用具2．高压保护用具的保管2）绝缘靴的保管（1）绝缘靴不得当作雨鞋或作其他用，一般胶靴也不能代替绝缘靴使用。
（2）绝缘靴在每次使用前应进行外部检查，表面应无损伤、磨损或破漏、划痕等，有破漏、砂眼的绝缘靴禁止使用。
（3）为方便操作人员使用，现场应配大号、中号绝缘靴各两双。
新能源汽车维修作业方案和安全防护措施
新能源汽车维修作业方案和安全防护措施如下：
一．维修作业方案：
（1）专业人员经培训合格后上岗，佩戴专业工具。
（2）两人以上进行协同操作，注意保持安全距离。
（3）严格遵循先低压后高压、先常规后高压项的顺序。
（4）穿戴高压防护用具，使用具有绝缘防护的作业工具。
（5）车辆下电操作要谨慎，动力电池高压输出线路系统的正负极电压低于36V时再进行维修。
二．安全防护措施：
（1）关闭高压开关。
（2）维修动力系统时，要切断动力电源，防止触电。
（3）操作时，要佩戴绝缘的手套和绝缘鞋、绝缘工具。
