皮带输送机结构设计摘要本次毕业设计是关于固定式带式输送机的设计。

其目的是设计一套能够在给定场合下安全可靠运行的带式输送机系统。

本文是对通用设备（通用固定带式输送机）的选型计算，需要通过计算选择各组成部件，并着重进行电控系统的分析设计。

最后组合成使用于具体条件下的带式输送机。

施工设计主要是根据初步设计选择驱动装置、电动机、减速器、变频器、制动器等等部件，从而完成输送机的安装布置图。

最后，在基于本文所做的理论分析的基础上，设计了输送机的保护装置及其电控系统。

电控装置核心采用可编程控制器。

本文通过对输送机各部件的选型计算和集控系统的设计以使整个系统能够在给定场合下安全可靠的完成预期的任务。

关键词：固定式带式输送机，选型设计，电控系统Belt conveyor structure designABSTRACTThe design is a graduation project about the fixed belt conveyor used in coal mine. the purpose is to design one set of belt conveyor that can be used safely and dependably on the given occasion.This article describes the design calculation of choosing the general equipments (the universal fixed belt conveyor ) and the electronic-controlled system, so it needs to choose every part of the belt conveyor though design calculation, and put them together to be used on the occasion.The executive project mainly is according to preliminary design to choice drive, electric motor, reduction gear, Frequency transformer and brake and so on parts, thus completes the conveyer the installment general arrangement.At last, according to the front theory in this paper, we design the catch equipment and its centralized-control system. The core of electronic-controlled system uses the programmable logic controller . In the article, through choosing each part of the belt conveyer and the design for centralized-control system, ensure that the belt conveyer could safely and credibility run in given situation.KEY WORDS:Fixed Belt conveyer，Lectotype Design，Electronic-controlled system目录前言 (1)第1章绪论 (2)1.1带式输送机的技术发展 (2)1.2 带式输送机的结构原理 (3)1.3带式输送的机种类与特点 (4)1.3.1 通用带式输送机（DT） (5)1.3.2钢绳芯带式输送机 (5)1.3.3移动带式输送机（DY） (5)1.3.4钢带输送机（DG） (5)1.3.5网带输送机（DW） (5)1.3.6钢绳牵引带式输送机 (6)1.3.7线摩擦带式输送机 (6)1.3.8波状挡边带式输送机 (6)1.3.9大倾角带式输送机 (6)1.3.10圆管式带式输送机 (6)第2章带式输送机计算与设计基础 (7)2.1概述 (7)2.1.1 设计原始资料 (7)2.1.2带式输送机机型的选择 (8)2.2基本参数的选择确定 (9)2.2.1输送带类型的选择 (9)2.2.2输送带带宽的确定 (10)2.2.3输送线路初步设计 (11)2.2.4输送线方案比较 (11)2.2.5基本参数的确定计算 (12)2.2.6托辊的选择 (13)2.2.7输送带张力的计算 (15)2.2.8滚筒的选择计算 (15)2.2.9各直线区段阻力计算 (18)2.2.10输送带张力计算 (18)2.2.11滚筒牵引力与电动机功率的计算 (21)2.2.12拉紧力与拉紧行程 (21)2.2.13输送带的拉紧装置 (22)2.2.14制动力矩计算 (22)2.3驱动装置及其布置 (23)2.3.1驱动装置的型式 (23)2.3.2电动机 (24)2.3.3减速器 (25)2.3.4联轴器 (25)2.3.5驱动装置位置的选择 (26)2.4清扫装置 (27)2.5制动装置 (27)第3章带式输送机电控装置 (28)3.1可编程控制器（PLC）结构及应用 (28)3.1.1可编程控制器的功用 (28)3.1.2 PLC的组成 (28)3.1.3 PLC的工作方式 (30)3.2 控制装置的功能 (30)3.2.1概述及主要功能 (31)第4章带式输送机的安装及维护 (32)4.1带式输送机的安装规范 (32)4.2带式输送机的维护 (32)结论 (35)谢辞.................................................................... 错误!未定义书签。

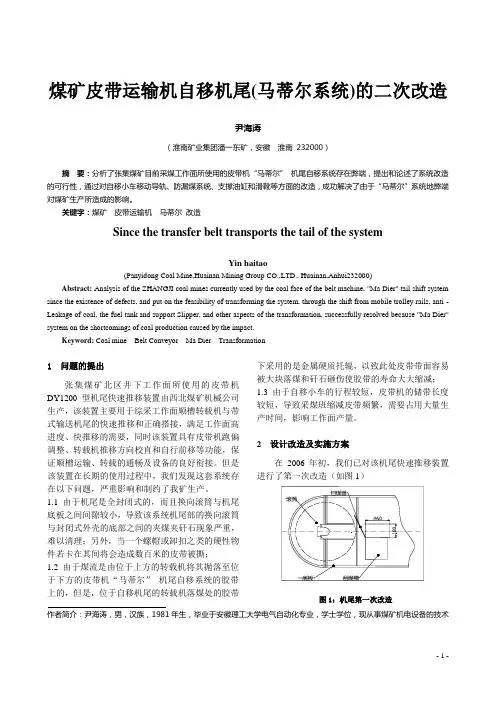

煤矿皮带运输机自移机尾(马蒂尔系统)的二次改造尹海涛（淮南矿业集团潘一东矿，安徽淮南 232000）摘要：分析了张集煤矿目前采煤工作面所使用的皮带机“马蒂尔”机尾自移系统存在弊端，提出和论述了系统改造的可行性，通过对自移小车移动导轨、防漏煤系统、支撑油缸和滑靴等方面的改造，成功解决了由于“马蒂尔”系统地弊端对煤矿生产所造成的影响。

关键字：煤矿皮带运输机马蒂尔改造Since the transfer belt transports the tail of the systemYin haitao(Panyidong Coal Mine,Huainan Mining Group CO.,LTD., Huainan,Anhui232000) Abstract: Analysis of the ZHANGJI coal mines currently used by the coal face of the belt machine, "Ma Dier" tail shift system since the existence of defects, and put on the feasibility of transforming the system, through the shift from mobile trolley rails, anti - Leakage of coal, the fuel tank and support Slipper, and other aspects of the transformation, successfully resolved because "Ma Dier" system on the shortcomings of coal production caused by the impact.Keyword: Coal mine Belt Conveyor Ma Dier Transformation1 问题的提出张集煤矿北区井下工作面所使用的皮带机DY1200型机尾快速推移装置由西北煤矿机械公司生产，该装置主要用于综采工作面顺槽转载机与带式输送机尾的快速推移和正确搭接，满足工作面高进度、快推移的需要，同时该装置具有皮带机跑偏调整、转载机推移方向校直和自行前移等功能，保证顺槽运输、转载的通畅及设备的良好衔接。

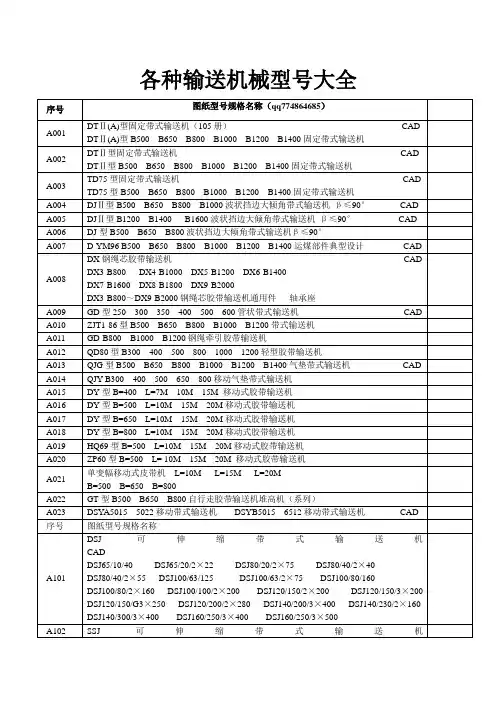

大型矿用带式输送机汇总Content目录产品介绍DTS、DTL通用固定带式输送机----------------------------------3DT(II)A型固定带式输送机-----------------------------------------5TD75型带式输送机--------------------------------------------------6 DSJ系列可伸缩带式输送机----------------------------------------7SJ-80 DSP-1010/650型可伸缩带式输送机--------------------9DX系列钢绳芯带式输送机----------------------------------------10带式输送机托辊专用钢管 --------------------------11带式输送机托辊组装图----------------------------- 12带式输送机托辊规格一览表------------------------- 13DTS、DTL通用固定带式输送机使用范围及特点：用于煤矿井下集中运输巷，主斜井提升，露天煤矿及地面系统的运输。

可水平、倾斜及有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°.可由单机或多机组运输系统输送物料。

产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。

技术参数：DTL100系列带式输送机除了以上产品，还包括：DTL100/63/2*132、DTL100/63/2*110、DTL100/63/2*90、 DTL100/63/2*75、DTL100/63/2*55、 DTL100/63/160、DTL100/63/132、 DTL100/63/110、DTL100/63/90、 DTL100/63/75、DTL100/63/55、DTL80系列带式输送机包括：DTL80/40/2*132、 DTL80/40/2*110、DTL80/40/2*90、 DTL80/40/2*75、DTL80/40/2*55、 DTL80/40/160、DTL80/40/132、 DTL80/40/110、DTL80/40/90、 DTL80/40/75、DTL80/40/55、 DTL80/40/30、DTL65系列带式输送机包括：DTL65/30/75、 DTL65/30/55、DTL65/30/37、 DTL65/25/30、DTL65/25/22、 DTL65/20/18.5、DTL65/20/15、DT(II)A型固定带式输送机使用范围及特点：本产品是DTII型系列产品的改进产品，可用于煤炭、矿山、港口、电站、建材、冶金等行业，可输送松散密度为0.5-2.5t/m3的各种散状物或物品，工作环境温度-25℃-40℃，使用于倾斜及水平输送，也可以采用带凸凹弧线与直线段组合输送形式。

DYS移动伸缩带式输送机设计（含全套毕业说明书和机械CAD图纸）本科毕业设计题⽬：DYS80移动伸缩带式输送机设计中⽂摘要本⽂在参考⼀般输送机设计基础上，分析了常见的⼩型带式输送机特点，设计了⼀套集伸缩、移动、变幅三种功能合⼀的单元组合式传动输送机创新设计⽅案，尤其对伸缩⽅案进⾏了细致的分析和讨论。

⽂章⾸先介绍了国内外带式输送机的发展状况、输送机发展趋势和设计⽬的和意义，分析了常见的伸缩输送机的伸缩形式以及⽤以实现伸缩的传动形式。

设计是基于QD80轻型带式输送机设计⽅法，其中部分零部件从QD80输送机零部件种选⽤，伸缩机构为⾃⾏设计，采⽤螺母螺杆传动形式达到输送机伸缩⽬的，通过计算确定了伸缩机构的相关参数，对输送机的各种运动状态进⾏了模型简化与受⼒分析，计算结果保证⼀些极限情况下的机构的安全性。

设计了⼀套通过电机、齿轮减速带动螺母螺杆运动的传动机构。

本⽂也对移动、变幅做了相关设计计算，对设计⼀些零部件采⽤了采购或定制的⽅式并对移动输送机的创新和改进做了展望，特别提出今后可能具有良好发展前途的改进设想。

关键词：带式输送机伸缩移动变幅Design of DYS Telescopic Mobile Belt ConveyorAbstractThis paper based on the design for ordinary belt conveyor, analyzed the characteristic of common small beltconveyors,designed a unit combined transmission conveyor innovative plan which integrated three functions such as telescopic, mobile and change angle, especially did a careful analysis and discussion on telescopic plan.The paper first introduced the developing situation of belt conveyor at home and abroad and the trend of its development and design purpose and significance, analyzed common telescopic and transmission form in telescopic conveyor. The design process was based on the method of QD80 small belt conveyor, some part of parts were selected from QD80 standard parts, the telescopic agency used screw nut transmission form to achieve the conveyor to expand and contract, relevant parameters were confirmed by calculation. Design a transmission agency with electric motor and gears to drive screw nut agency.The paper also calculated parameters of mobile and change angle functions, some parts would be purchase or have custom-made, and had expectation on future innovation and improvement. Key words: Belt-conveyor telescopic mobile change-angle ⽬录封⾯ (1)中⽂摘要 (2)Abstract (3)⽬录 (4)1、引⾔ (1)1.1 国内外带式输送机的发展状况 (1)1.2 带式输送机发展趋势 (1)1.3 设计带式输送机的⽬的和意义 (1)2、总体⽅案确定 (1)2.1 设计⽅向 (1)2.2⽅案选择 (1)2.2.1 ⼦母机架式（抽屉式） (1)2.2.2折叠式 (2)2.2.3⼤型输送机式 (2)2.2.4云梯式 (2)2.3伸缩传动系统选择 (3)2.3.1⼈⼯⼿动 (3)2.3.2液压传动 (3)2.3.3机械传动 (3)3、输送机设计计算 (4)3.1原始数据及⼯作条件 (4)物料名称和输送能⼒ (4)成件物品单位重量 (4)输送机布置形式及主要尺⼨ (4)给料点，卸料点的数⽬和位置 (5)⼯作环境 (5)输送物品的特殊要求 (5)3.2输送带速度原则 (5)3.3输送带带宽计算 (5)3.4输送能⼒计算 (5)3.5输送机功率计算 (6)传动滚筒功率计算 (6)电动机功率计算 (7)最⼤张⼒计算 (7)输送带层数计算 (7)4、部分零部件的选⽤ (8)4.1 输送带的选择 (8)4.2 驱动装置选⽤ (8)4.3托辊的选⽤ (9)4.3.1 平⾏上托辊 (9)4.3.2 平⾏下托辊 (10)4.4改向滚筒的选⽤ (10)5、伸缩机构设计 (11)5.1机构的设想 (11)5.3选⽤材料 (11)5.4相关数据计算 (11)5.4.1原始数据 (11)5.4.2 耐磨性 (11)5.4.4 螺杆强度 (13)5.4.5 螺纹⽛强度 (14)5.4.6 螺杆稳定性 (14)5.4.7 螺杆的刚度 (15)5.4.8 螺杆的横向振动 (16)5.4.9 动⼒计算 (16)5.4.10 螺母螺杆装置布置 (16)5.4.11 联结螺母和伸长架的螺栓选择 (17)6、螺杆减速装置 (18)6.1螺杆减速装置简述 (18)6.2 选⽤电动机型号 (18)6.3 减速齿轮设计 (18)6.4 设计计算 (18)6.4.1原始数据 (18)6.4.2 选择材料，确定试验齿轮的疲劳极限应⼒ (18) 6.4.3 接触强度初步确定中⼼距，并初选主要参数 (19) 6.4.4 校核齿⾯接触疲劳强度 (20)6.4.5 校核齿轮弯曲疲劳强度 (22)6.5.6 齿轮主要参数 (23)7、齿轮传动联动部件设计 (24)7.1 联动部件 (24)7.2 ⼩齿轮结构设计 (24)7.2.1初步估算轴径 (24)7.2.2 ⼩齿轮外型与制造形式 (24)7.3 选⽤联轴器 (25)7.4 ⼩齿轮⽤滚动轴承 (26)7.4.1原始数据 (26)7.4.2轴承选⽤与寿命计算 (26)7.5 ⼩齿轮强度校核 (26)7.6 螺杆轴承选⽤ (27)7.6.1已知数据 (28)7.6.2 寿命计算 (28)7.7 轴承座 (29)7.8 传动键设计 (29)7.9 重新校核螺杆强度 (29)8、输送机机架设计 (30)8.1 机架的要求 (30)8.2 机架的材料选择 (30)8.3 机架形式与零件布置 (31)8.3.1输送机横截⾯布置设计 (31)8.3.2 输送机侧⾯布置设计 (31)9、设计计算铰⽀和液压缸相关数据 (32)9.1输送机整体重量估算 (32)表9.1质量估算表 (32)9.2 输送机⽀撑架形式 (32)9.3 固定铰⽀座和液压缸受⼒分析和安装位置设计 (33)9.4 伸长架稳定性计算 (34)9.5 定制液压缸 (34)10、⼯业脚轮、伸长架⽤滑轮及其他产品参考数据 (35)11、主要结论 (36)12、结束语 (38)参考⽂献 (39)致谢 (40)1、引⾔1.1国内外带式输送机的发展状况国外带式输送机发展很快，⼀⽅⾯是功能多元化，功能扩⼤化。

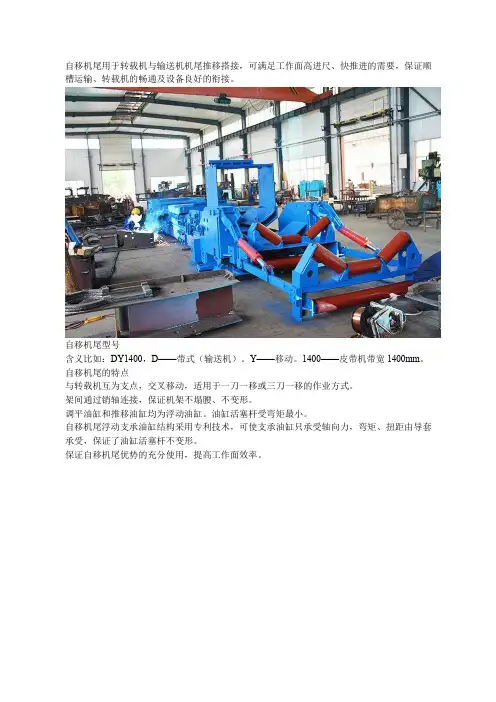

自移机尾用于转载机与输送机机尾推移搭接，可满足工作面高进尺、快推进的需要，保证顺槽运输、转载机的畅通及设备良好的衔接。

自移机尾型号
含义比如：DY1400，D——带式（输送机）。

Y——移动。

1400——皮带机带宽1400mm。

自移机尾的特点
与转载机互为支点，交叉移动，适用于一刀一移或三刀一移的作业方式。

架间通过销轴连接，保证机架不塌腰、不变形。

调平油缸和推移油缸均为浮动油缸。

油缸活塞杆受弯矩最小。

自移机尾浮动支承油缸结构采用专利技术，可使支承油缸只承受轴向力，弯矩、扭距由导套承受，保证了油缸活塞杆不变形。

保证自移机尾优势的充分使用，提高工作面效率。

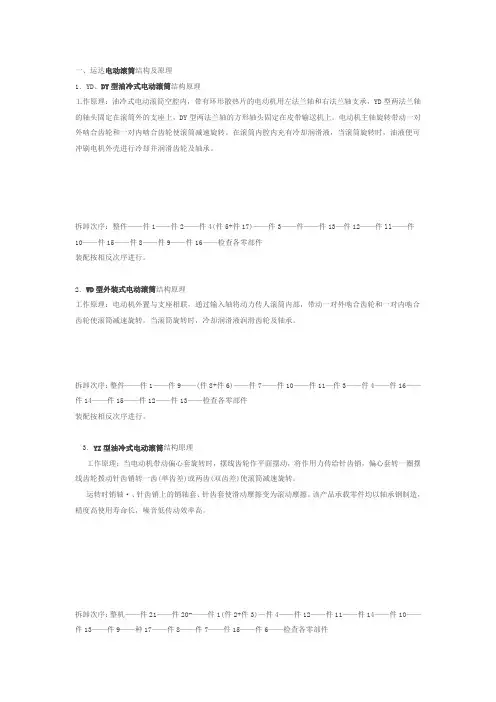

一、运达电动滚筒结构及原理1．YD、DY型油冷式电动滚筒结构原理工作原理：油冷式电动滚筒空腔内，带有环形散热片的电动机用左法兰轴和右法兰轴支承，YD型两法兰轴的轴头固定在滚筒外的支座上，DY型两法兰轴的方形轴头固定在皮带输送机上。

电动机主轴旋转带动一对外啮合齿轮和一对内啮合齿轮使滚筒减速旋转。

在滚筒内腔内充有冷却润滑液，当滚筒旋转时，油液便可冲刷电机外壳进行冷却并润滑齿轮及轴承。

拆卸次序：整件——件1——件2——件4(件5+件17)——件3——件——件13—件12——件ll——件10——件15——件8——件9——件16——检查各零部件装配按相反次序进行。

2．WD型外装式电动滚筒结构原理工作原理：电动机外置与支座相联，通过输入轴将动力传人滚筒内部，带动一对外啮合齿轮和一对内啮合齿轮使滚筒减速旋转。

当滚筒旋转时，冷却润滑液润滑齿轮及轴承。

拆卸次序：整件——件1——件9——(件8+件6)——件7——件10——件11—件3——件4——件16——件14——件15——件12——件13——检查各零部件装配按相反次序进行。

3．YZ型油冷式电动滚筒结构原理工作原理：当电动机带动偏心套旋转时，摆线齿轮作平面摆动，将作用力传给针齿销，偏心套转一圈摆线齿轮拨动针齿销转一齿(单齿差)或两齿(双齿差)使滚筒减速旋转。

运转时销轴·、针齿销上的销轴套、针齿套使滑动摩擦变为滚动摩擦。

该产品承载零件均以轴承钢制造，精度高使用寿命长，噪音低传动效率高。

拆卸次序：整机——件21——件20-——件1(件2+件3)—件4——件12——件11——件14——件10——件13——件9——种17——件8——件7——件15——件6——检查各零部件装配按相反次序进行。

注意事项：两片摆线齿轮的标记必须同向并错开180°，保证两片摆线齿轮齿形轮廓相错180°。

4．WZ型外装式电动滚筒结构原理工作原理：电动机外置，采用与支座直联或分体的型式，通过联轴9S或液力偶合9S带动输入轴旋转将动力传人滚筒内部，减速原理与YZ型汕冷式电动滚筒相同。

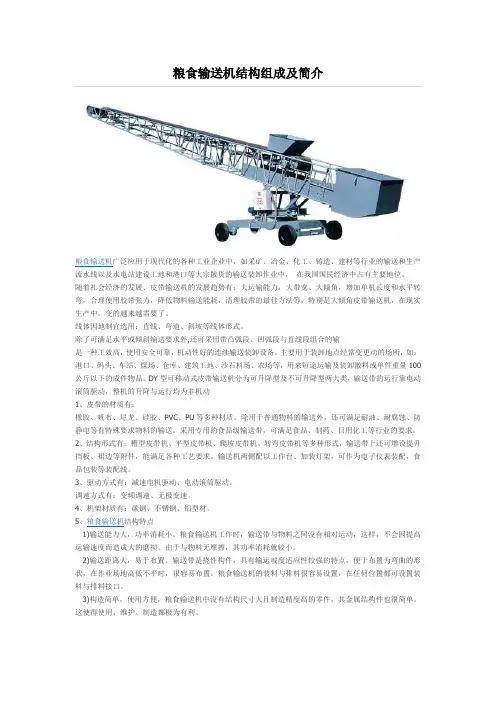

粮食输送机结构组成及简介流水线以及水电站建设工地和港口等大宗散货的输送装卸作业中，在我国国民经济中占有主要地位。
