论文题目：调度自动化系统体系结构设计专业：电气工程及其自动化本科生：（签名）：指导教师：（签名）：摘要随着工业时代的不断发展，人们对电力供应的要求越来越高，特别是供电的稳固性、可靠性和持续性。
然而电网的稳固性、可靠性和持续性往往取决于变电站的合理设计和配置。
一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。
出于这几方面的考虑，本论文设计了一个降压变电站,此变电站有三个电压等级：高压侧电压为110kv,有二回线路；中压侧电压为35kv,有六回出线；其中有四回出线是双回路供电。
低压侧电压为10kv,有八回出线,其中有六回是双回路供电。
同时对于变电站内的主设备进行合理的选型。
本设计选择选择两台SFSZL-31500/110主变压器，其他设备如站用变，断路器，隔离开关，电流互感器，高压熔断器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。
使其更加贴合实际，更具现实意义。
关键字：变电站设计Subject: SCADA System Architecture DesignSpecialty: Electrical Engineering And AutomationName : (Signature):Instructor : (Signature):AbstractWith the development of the industry times, people bring up higher requests to the electric power supply, especially to the stability、reliability and endurance .But the stability 、reliability and endurance of the electrical network often rely on the transformer substation’s rationality and disposition. One typical transformer substation requests the equipments in it work reliably, operate nimbly, being carried on reasonably and easy to be expended .Refer to these several reasons, in this article we devise a transformer substation for abasing voltage, which has three voltage rates: the high voltage rate is 110kV,which has two routes; the middle voltage rate is 35kv, which has six routes and four of them have double routes; the low voltage rate is 10kV, which has eight routes and six of them have double routes. In the same time ,we select the main equipments for the transformer substation .This article select two main transformer (SFSZL-31500/110) and other equipments, for example : transformer used for substation ,breaker , isolator ,current transformer, voltage transformer, high voltage fuse , Idle work compensator ,the protecting equipments and so on are also selected ,devised and disposed according to the actual fact. What’s more, we try our best to mange to make the substation work reliably, operate nimbly, be carried on reasonably and easy to be expended. So that it can close the fact more.Key word : transformer substation device目录第一章电气主接线的设计 (6)1.1原始资料分析 (6)1.2主结线的设计 (6)1.3主变压器的选择 (11)1.4变电站运行方式的确定 (12)第二章短路电流计算 (13)第三章电气设备的选择 (14)3.1 断路器的选择 (14)3.2 隔离开关的选择 (15)3.3 电流互感器的选择 (16)3.4 电压互感器的选择 (16)3.5 熔断器的选择 (17)3.6 无功补偿装置 (18)3.7 避雷器的选择 (18)第四章导体绝缘子套管电缆 (20)4.1母线导体选择 (20)4.2电缆选择 (21)4.3绝缘子选择 (21)4.4出线导体选择 (22)第五章配电装置 (23)第六章继电保护装置 (25)6.1变压器保护 (25)6.2母线保护 (26)6.3线路保护 (27)6.4自动装置 (27)第七章站用电系统 (29)第八章结束语 (31)第一章电气主接线的设计一、原始资料分析本设计的变电站为降压变电站,有三个电压等级：高压侧电压为110kv,有二回线路；中压侧电压为35kv,有六回出线；其中有四回出线是双回路供电。
110kv变电站设计开题报告110kV变电站设计开题报告一、引言110kV变电站是电力系统中重要的组成部分，承担着电能的输送、转换和分配等关键任务。
本开题报告旨在介绍110kV变电站设计的相关内容，包括设计目标、设计原则、设计流程以及所需的技术和资源等。
二、设计目标110kV变电站的设计目标是确保电能的高效、稳定和安全传输。
具体目标包括：1. 提供足够的电力容量，满足周边地区的用电需求。
2. 保证电能的可靠供应，降低停电风险。
3. 提高电能的传输效率，减少能量损耗。
4. 保障变电站的安全性，防止事故和故障的发生。
三、设计原则在110kV变电站的设计过程中，需要遵循以下原则：1. 安全性原则：确保变电站的设备和系统安全可靠，防止火灾、爆炸和其他事故的发生。
2. 经济性原则：在满足设计目标的前提下，尽量降低建设和运营成本。
3. 环境友好原则：减少对周围环境的影响，采用清洁能源和低碳技术。
4. 可持续发展原则：考虑未来的扩展和升级需求，确保变电站的长期可用性和可持续发展。
四、设计流程110kV变电站的设计流程主要包括以下几个步骤：1. 资料收集与分析：收集相关的技术资料和数据，进行综合分析，明确设计需求和约束条件。
2. 方案设计：根据设计需求，制定合适的变电站布局方案，并进行初步设计。
3. 设备选型：根据方案设计，选择合适的设备和器件，包括变压器、开关设备、保护装置等。
4. 系统设计：设计变电站的电力系统，包括电流、电压、频率等参数的计算和优化。
5. 安全设计：根据安全性原则，设计安全系统和防护措施，确保变电站的安全运行。
6. 施工图设计：根据初步设计和系统设计，制定详细的施工图纸，包括电气布线、设备安装等。
7. 施工和调试：根据施工图纸进行变电站的施工和设备安装，并进行系统调试和测试。
8. 运行和维护：变电站建成后，进行正常运行和定期维护，确保设备和系统的可靠性和安全性。
五、所需技术和资源110kV变电站设计所需的技术和资源包括：1. 电力系统分析和计算技术：对电力系统的负荷、电流、电压等参数进行计算和分析。

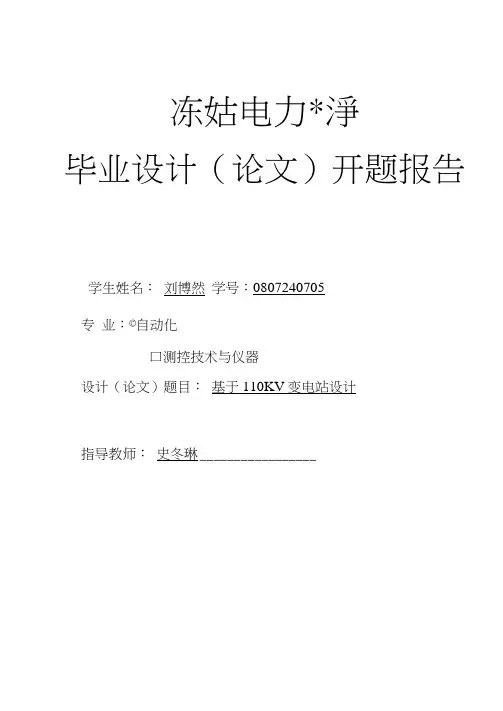

冻姑电力*淨毕业设计（论文）开题报告学生姓名：刘博然学号：0807240705专业：©自动化口测控技术与仪器设计（论文）题目：基于110KV变电站设计指导教师：史冬琳_________________2012年3月30日开题报告填写要求1. 开题报告（含“文献综述”）作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。
此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在系审查后生效；2. 开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式打卬，禁止打卬在其它纸上后剪贴，完成后应及时交给指导教师签署意见；3. “文献综述”应按论文的格式成文，并直接书写（或打印）在木开题报告第一栏目内，学生写文献综述的参考文献应不少于10 篇（不包括辞典、手册）；4. 有关年月日等日期的填写，应当按照国标GB/T 7408-94 《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。
如"2002年4月26日”或“2002-04-26”。
毕业设计（论文）开题报告内容：现代电力系统是一个巨大的、严密的整体。
各类发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务。
其主接线的好坏不仅影响到发电厂、变电站和电力系统本身，同时也影响到工农业生产和人民日常生活。
因此，发电厂、变电站主接线必须满足1运行的可靠.断路器检修时是否影响供电；设备和线路故障检修时，停电数L1 的多少和停电时间的长短，以及能否保证对重要用户的供电2经济性，断路器检修时是否影响供电；设备和线路故障检修时，停电数LI的多少和停电时间的长短，以及能否保证对重要用户的供电【3】短路是电力系统中最常见的且很严重的故障。
短路故障将使系统电压降低和回路电流大大增加，它不仅会影响用户的正常供电，而且会破坏电力系统的稳定性，并损坏电气设备。
因此，在发电厂变电站以及整个电力系统的设计和运行中，都必须对短路电流进行计算。
110kV变电站设计开题报告引言变电站是电力系统中重要的组成部分，起着电能转换、配电和维护电力系统稳定运行的关键作用。
本开题报告旨在介绍和分析110kV变电站的设计要求和主要工作内容。
背景电力系统中的变电站负责将高电压的输电线路转换为适用于城市和工业用电的低电压，以及提供供电的可靠保障和维护。
110kV变电站是中等电压范围内的重要设备，因其输电距离较近、工作压力适中，被广泛应用于城市和工业电力系统中。
设计目标本次设计旨在完成一个满足以下要求的110kV变电站：1.供电可靠性：确保高质量的电力供应，避免停电和电压波动的发生。
2.安全性：保证设备的安全运行，避免火灾事故和人员伤亡。
3.经济性：合理控制建设和运营成本，提高能源利用效率。
4.环保性：采用可持续发展的技术和设备，减少对环境的影响。
设计内容为了实现上述设计目标，本次110kV变电站设计将涉及以下主要内容：1.变电站规模确定：根据输电线路的长度和负载需求，确定变电站的容量和规模，并选择合适的技术参数。
2.设备选型和布置：选择合适的变压器、断路器、开关设备等主要设备，并合理布置在变电站的平面布局中。
3.保护措施设计：设计适当的保护措施，包括过电压保护、过流保护、短路保护等，确保设备和人员的安全。
4.自动化系统设计：设计自动化控制系统，实现对设备的远程监控、故障诊断和智能运行。
5.环境影响评估：评估变电站对周围环境的影响，采取措施减少电磁辐射和噪音污染。
6.施工和验收标准：制定合理的施工方案和验收标准，确保工程质量和安全。
7.运行规程和维护策略：制定运行规程和维护策略，保证变电站的正常运行和设备的长寿命。
方法和技术在本次设计中，我们将采用以下方法和技术：1.系统分析和仿真：通过对电力系统进行分析和仿真，评估电压、电流等参数的稳定性和可靠性。
2.设备选型和技术参数优化：根据变电站的需求和技术要求，选择合适的设备和技术参数，并优化其性能。
3.自动化控制系统设计：采用现代化的自动化控制系统，实现对设备和过程的监控、控制和管理。

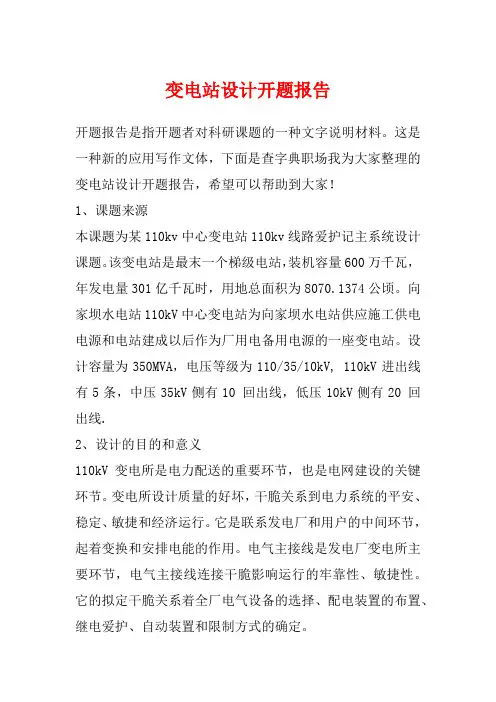

变电站设计开题报告开题报告是指开题者对科研课题的一种文字说明材料。
这是一种新的应用写作文体，下面是查字典职场我为大家整理的变电站设计开题报告，希望可以帮助到大家！1、课题来源本课题为某110kv中心变电站110kv线路爱护记主系统设计课题。
该变电站是最末一个梯级电站，装机容量600万千瓦，年发电量301亿千瓦时，用地总面积为8070.1374公顷。
向家坝水电站110kV中心变电站为向家坝水电站供应施工供电电源和电站建成以后作为厂用电备用电源的一座变电站。
设计容量为350MVA，电压等级为110/35/10kV, 110kV进出线有5条，中压35kV侧有10 回出线，低压10kV侧有20 回出线.2、设计的目的和意义110kV变电所是电力配送的重要环节，也是电网建设的关键环节。
变电所设计质量的好坏，干脆关系到电力系统的平安、稳定、敏捷和经济运行。
它是联系发电厂和用户的中间环节，起着变换和安排电能的作用。
电气主接线是发电厂变电所主要环节，电气主接线连接干脆影响运行的牢靠性、敏捷性。
它的拟定干脆关系着全厂电气设备的选择、配电装置的布置、继电爱护、自动装置和限制方式的确定。
随着变电所综合自动化技术的不断发展与进步，变电站综合自动化系统取代或更新传统的变电所二次系统，继而实现“无人值班”变电所已成为电力系统新的发展方向和趋势。
3、国内外的现状和发展趋势目前，我国小城市和西部地区经济的不断发展对电能资源的要求也越来越高，西部主要是高原地带，在高海拔的条件下，农村现有的变电技术远达不到经济的快速发展，这也在肯定程度上影响了西部地区和中小城市变电技术的推广和应用技术的深化。
因此，一方面须要创建条件有针对性地提高对小城市以及农村的变电站的建设，加强专业学问的培训来提高变电技术；另一方面，可以通过媒介主动开展技术沟通，通过实践去体验、探究。
当今世界各方面因素正冲击着全球电力工业，在国外变电所技术有非常猛烈的竞争，而世界范围内的变电所都采纳了新技术; 其次，不同的环境要求给全部的电力供应商增加了额外的责任，使电力自动化设备尤其是高压大功率变电站的市场开发空间大大拓展。
毕业设计(论文)开题报告学生姓名：刘博然学号：0807240705专业：□√自动化□测控技术与仪器设计(论文)题目：基于110KV 变电站设计指导教师：史冬琳2012 年 3 月30 日开题报告填写要求1.开题报告（含“文献综述”）作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。
此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在系审查后生效；2.开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见；3.“文献综述”应按论文的格式成文，并直接书写（或打印）在本开题报告第一栏目内，学生写文献综述的参考文献应不少于10篇（不包括辞典、手册）；4.有关年月日等日期的填写，应当按照国标 GB/T 7408—94 《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。
如“2002年4 月26 日”或“2002-04-26”。
毕业设计（论文）开题报告1.结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写2000 字左右的文献综述，应附有参考文献，且被引用。
文献综述摘要：本文首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。
从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了 110kV 以及站用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，最后，根据最大持续工作电流及短路计算的计算结果，对高压熔断器，隔离开关，母线，绝缘子和穿墙套管，电压互感器，电流互感器进行了选型，从而完成了 110kV 电气一次部分的设计。
【1】关键词：变电站变压器接线1变电站的概述与设计纵观 20 世纪的社会和经济发展，一个突出的特点是，电力的使用已经渗透到社会经济，生活领域。
发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务，而变电站更是电力工业建设中不可缺少的一个项目。
由于变电站的设计内容多，范围广，逻辑性强，不同电压等级，不同性质负荷的变电站设计时所侧重的方面不一样。
变电站是电力系统中变换电压等级、汇集电流和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
我国电力建设经过多年的发展，系统容量越来越大，短路电流不断增大，对电气设备、系统内大量信息的实时性等要求越来越高，而随着科学技术的高速发展，制造、材料行业，尤其是计算机及网络技术的迅速发展，电力系统的变电技术也有了新的飞跃。
对变电站的设计提出了更高的要求，更需要我们知识应用水平。
结合我国现状，为国民经济各部门和人民提供充足.可靠.优质.廉价的电能，因此新建变电站应充分体现出安全性、可靠性、经济性和先进性。
在此我为满某地区重点需要，提高电能的质量。
我拟建一座 110KV 变电站。
通过查阅书籍，了解了电力工业的有关政策，技术规程等方面的知识，理清自己的设计思路，清楚设计任务，如电气主接线，短路电流计算，设备的选择，防雷接地等，涉及以下内容：现代电力系统是一个巨大的、严密的整体。
各类发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务。
其主接线的好坏不仅影响到发电厂、变电站和电力系统本身，同时也影响到工农业生产和人民日常生活。
因此，发电厂、变电站主接线必须满足 1 运行的可靠. 断路器检修时是否影响供电；设备和线路故障检修时，停电数目的多少和停电时间的长短，以及能否保证对重要用户的供电 2 经济性，断路器检修时是否影响供电；设备和线路故障检修时，停电数目的多少和停电时间的长短，以及能否保证对重要用户的供电【3】短路是电力系统中最常见的且很严重的故障。
短路故障将使系统电压降低和回路电流大大增加，它不仅会影响用户的正常供电，而且会破坏电力系统的稳定性，并损坏电气设备。
因此，在发电厂变电站以及整个电力系统的设计和运行中，都必须对短路电流进行计算。
高压断路器在高压回路中起着控制和保护的作用，是高压电路中最重要的电器设备。
本次在选择断路器，考虑了产品的系列化，既尽可能采用同一型号断路器，以便减少备用件的种类，方便设备的运行和检修。
隔离开关是高压开关设备的一种，它主要是用来隔离电源，进行倒闸操作的，还可以拉、合小电流电路。
隔离开关应具有足够的热稳定性、动稳定性、机械强度和绝缘强度，断开点之间应有足够的绝缘距离，以保证过电压及相间闪络的情况下，不致引起击穿而危及工作人员的安全，隔离开关的结构要简单，动作要可靠。
绝缘子和穿墙套管的选择，在发电厂变电站的各级电压配电装置中，高压电器的连接、固定和绝缘，是由导电体、绝缘子和金具来实现的。
所以，绝缘子必须有足够的绝缘强度和机械强度，耐热、耐潮湿。
选择户外式绝缘子可以增长沿面放电距离，并能在雨天阻断水流，以保证绝缘子在恶劣的气候环境中可靠的工作。
电流互感器的配置和选择，根据《设计手册》35KV 及以上配电装置一般采用油浸瓷箱式绝缘结构的独立式电流互感器常用 L(C)系列。
出线侧 CT 采用户外式，用于表计测量和保护装置的需要准确度。
当电流互感器用于测量、时，其一次额定电流尽量选择得比回路中正常工作电流的 1/3 左右以保证测量仪表的最佳工作、并在过负荷时使仪表有适当的指标。
【3】防雷技术主要有两个方面，一是雷直击于发电厂，二是发电厂的雷电入侵波采取装设阀式壁雷器的防雷保护措施。
通过以上文献查阅工作，为自己的论文设计提供了有力的依据弥补了自己的只是欠缺处，使自己的论文设计更合理化，更规范化。
由于自己的能力有限，设计中难免有不足之处，还请大家批评指正。
2目的和意义这次设计是对我这几年学习的一个终结，通过这次设计，在获得知识之余，还加强了个人的独立提出问题、思考问题、解决问题能力，从中得到了不少的收获和心得。
在思想方面上更加成熟，个人能力有进一步发展，本次课程设计使本人对自己所学专业知识有了新了、更深层次的认识。
在这次设计中，我深深体会到理论知识的重要性，只有牢固掌握所学的知识，才能更好的应用到实践中去。
这次设计提高了我们思考问题、解决问题的能力，它使我们的思维更加缜密，这将对我们今后的学习、工作大有裨益。
【6】3变电站建设的国内外现状和发展趋势为了保障我国经济的高速发展，以及持续的城镇化进程，我国电力系统进入了一个快速发展阶段，电网建设得到进一步完善。
由于我国电力建设起步比较晚，目前我国变电站主要现状是老设备向新型设备转变，有人值班向无人值班变电站转变，交流传输向直流输出转变，在城市变电站建设中，户内型变电站大幅增加。
国外变电站主要是交流输出向直流输出转变。
而数字化智能变电站也是国内外变电站未来发展趋势。
1、无人值守变电站：同西方发达国家相比，由于我国变电站自动化系统应用起步较晚，变电站运行管理的理念也有很大差异，使我们的变电站无人值守运行水平与之相比还有很大的差距。
在我国，许多 220 kV 及以下电压等级变电站已经开始由监控中心进行监控，基本上实现了变电站无人值守。
但作为国内电网中最高电压等级的 500 kV 和 330 kV 变电站，即使采用了变电站自动化系统的，也都是实行有人值守的管理方式。
而在欧美发达国家，各个电压等级变电站都能实现变电站无人值守。
由此发现，在国内外无人值守变电站之间、国内外变电站自动化系统之间都还有很大的差异[4]。
全面实现变电站无人值守对我国电网建设有非常明显的技术经济效益: 1 提高了运行可靠性；2 加快了事故处理的速度；3 提高了劳动生产率；4 降低了建设成本。
【5】2、城市变电站建设随着城市中心地区的用电负荷迅速增长，形势迫使在城市电网加快改造和建设的同时，在中心城区要迅速地建设一批高质量的城市变电站，在多种变电站的型式中户内型变电站受到各方面的重视，在这几年中得到飞速发展[6]。
由于户内变电站允许安全净距小且可以分层布置而使占地面积较小。
室内变电站的维修、巡视和操作在室内进行，可减轻维护工作量，不受气候影响。
3、数字化智能变电站在变电站自动化领域中，智能化电气的发展，特别是智能化开关、光电式互感器等机电一体化设备的出现，变电站自动化技术即将进入新阶段[7]。
变电站自动化系统是在计算机技术和网络通信技术基础上发展起来的。
它以其简单可靠、可扩展性强、兼容性好等特点逐步为国内用户所接受，并在一些大型变电站监控项目中获得成功的应用[8]。
随着智能化开关，光电式电流电压互感器、一次运行设备在线状态检测及自诊断、变电站运行操作培训仿真这些新技术的日趋成熟以及广泛应用必将对现有变电站自动化技术产生深刻的影响，带来全数字化的变电站新概念[9]。
2009 年9 月11 日华北电网首家220 千伏数字化智能变电站郭家屯变电站正式启动，它的建成对国内数字化变电站技术的发展及智能电网的建设具有重要意义【9】参考文献【1】《电力工程电气设计手册》水利电力出版社戈东方【2】《发电厂变电站电气设备》中国电力出版社毛力夫【3】《发电厂电气部分》中国电力出版社范锡普【4】《工厂电气设备手册》水利电力出版社谢承鑫、王力昌【5】《短路电流实用计算》中国电力出版社李瑞荣【6】《电气工程专业毕业设计指南电力系统分册》中国水利电力出版社陈跃【7】《电气工程专业毕业设计指南继电保护分册》中国水利电力出版社韩笑【8】《电力系统分析基础》教材【9】《电力系统继电保护原理与运行》中国水力水电出版社【10】《电气工程基础》科学出版社【11】《电气 CAD》教材【12】《变电运行》中国电力出版社【13】《南方电网变电站标准设计》中国电力出版社【14】《电气设计手册电气一次部分》中国电力出版社【15】《电气设备设计计算手册》国防工业出版社【16】《怎样对新技术标准电气一次接线图》中国水力水电出版社【17】《高电压技术》教材【18】《电力系统继电保护》教材【19】《国家电力公司农村电网工程典型设计（第二部分）》【20】《最新 110KV 及 220KV 变电站典型造价推广应用手册》中国电力音响电子出版社【21】《220（110）KV 变电站典型设计实施方案编制和推广应用》中国电力音响电子出版社毕业设计（论文）开题报告２．本课题要研究或解决的问题和拟采用的研究手段（途径）：1.研究的主要内容（或解决的问题）：××××××××（小4 号宋体，1.5 倍行距）××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××…………。
