(完整版)楞次定律基本练习题(含答案)

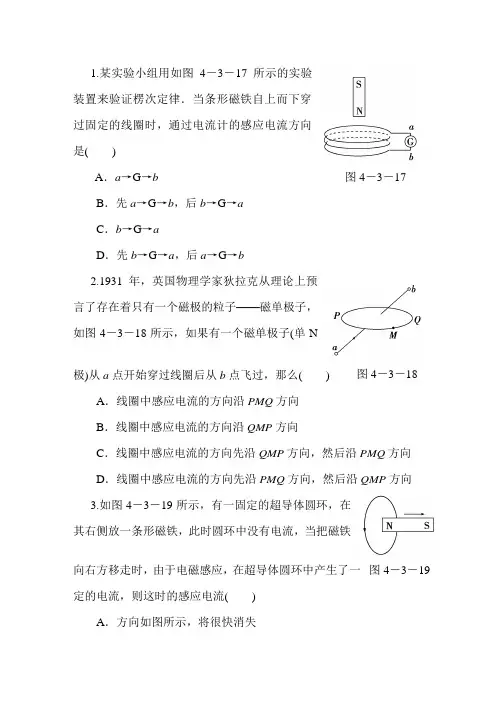

1.某实验小组用如图4－3－17所示的实验装置来验证楞次定律．当条形磁铁自上而下穿过固定的线圈时，通过电流计的感应电流方向是( )A ．a →G →bB ．先a →G →b ，后b →G →aC ．b →G →aD ．先b →G →a ，后a →G →b2.1931年，英国物理学家狄拉克从理论上预言了存在着只有一个磁极的粒子——磁单极子，如图4－3－18所示，如果有一个磁单极子(单N极)从a 点开始穿过线圈后从b 点飞过，那么( )A ．线圈中感应电流的方向沿PMQ 方向B ．线圈中感应电流的方向沿QMP 方向C ．线圈中感应电流的方向先沿QMP 方向，然后沿PMQ 方向D ．线圈中感应电流的方向先沿PMQ 方向，然后沿QMP 方向3.如图4－3－19所示，有一固定的超导体圆环，在其右侧放一条形磁铁，此时圆环中没有电流，当把磁铁向右方移走时，由于电磁感应，在超导体圆环中产生了一定的电流，则这时的感应电流( )A ．方向如图所示，将很快消失图4－3－17 图4－3－18 图4－3－19B ．方向如图所示，能继续维持C ．方向与图示相反，将很快消失D ．方向与图示相反，将继续维持4.如图4－3－20所示，直角导体滑轨MON固定在竖直平面内，该平面内有水平方向的匀强磁场，方向垂直于纸面向里．导体棒两端被限制在滑轨上，可无摩擦地滑动．导体棒由图示位置(Oa ＝Ob )释放，在下滑到水平位置的过程中，通过ab 的感应电流方向是( )A ．始终由a →bB ．始终由b →aC ．先由a →b ，后由b →aD ．先由b →a ，后由a →b5．如图4－3－21甲所示，长直导线与矩形线框abcd 处在同一平面中固定不动，长直导线中通以大小和方向随时间作周期性变化的电流i ，i －t 图象如图4－3－21乙所示，规定图中箭头所指的方向为电流正方向，则在T 4～3T 4时间内，矩形线框中感应电流的方向，下列判断正确的是( )图4－3－21图4－3－20A ．始终沿逆时针方向B ．始终沿顺时针方向C ．先沿逆时针方向然后沿顺时针方向D ．先沿顺时针方向然后沿逆时针方向6.如图4－3－22所示，一水平放置的矩形闭合线框abcd 在细长磁铁的N 极附近竖直下落，保持bc 边在纸外，ad 边在纸内，由图中位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和位置Ⅲ都很接近位置Ⅱ，这个过程中线圈感应电流( )A ．沿abcd 流动B ．沿dcba 流动C ．先沿abcd 流动，后沿dcba 流动D ．先沿dcba 流动，后沿abcd 流动7.两圆环A 、B 置于同一水平面上，其中A 为均匀带电绝缘体，B 为导体环．当A 以如图4－3－23所示的方向绕中心转动的角速度发生变化时，B 中产生如图所示方向的感应电流，则( )A ．A 可能带正电且转速减小B ．A 可能带正电且转速增大C ．A 可能带负电且转速减小D ．A 可能带负电且转速增大8.图4－3－24中MN 、GH 为平行导图4－3－22 图4－3－23图4－3－24轨，AB 、CD 为跨在导轨上的两根横杆，导轨和横杆均为导体，有匀强磁场垂直于导轨所在的平面，方向如图．用I 表示回路中的电流．则( )A ．当AB 不动而CD 向右滑动时，I ≠0且沿顺时针方向B ．当AB 向左、CD 向右滑动且速度大小相等时，I ＝0C ．当AB 、CD 都向右滑动且速度大小相等时，I ＝0D ．当AB 、CD 都向右滑动，且AB 速度大于CD 时，I ≠0且沿逆时针方向9.如图4－3－25所示，ab 是一个可绕垂直于纸面的轴O 转动的闭合线圈，在滑动变阻器R的滑片P 自左向右滑动的过程中，ab 线圈将( )A ．静止不动B ．逆时针转动C ．顺时针转动D ．发生转动，因电源正负极不明，无法确定转动方向10.(2009年高考海南卷)一长直铁芯上绕有一固定线圈M ，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N ，N 可在木质圆柱上无摩擦移动．M 连接在如图所示的电路中，其中R 为滑动变阻器，E 1和图4－3－25图4－3－26E 2为直流电源，S 为单刀双掷开关．下列情况中，可观测到N 向左运动的是( )A ．在S 断开的情况下，S 向a 闭合的瞬间B ．在S 断开的情况下，S 向b 闭合的瞬间C ．在S 已向a 闭合的情况下，将R 的滑动头向c 端移动时D ．在S 已向a 闭合的情况下，将R 的滑动头向d 端移动时11.如图4－3－27所示，螺线管B 置于闭合金属圆环A 的轴线上，当B 中通过的电流减小时( )①环A 有缩小的趋势②环A 有扩张的趋势③螺线管B 有缩短的趋势④螺线管B 有伸长的趋势A ．①③B ．②④C ．①④D ．②③12．如图4－3－28甲所示，圆形线圈P 静止在水平桌面上，其正上方悬挂一相同的线圈Q ，P 和Q 共轴，Q 中通有变化电流，电流随时间变化的规律如图4－3－28乙所示，P 所受的重力为G ，桌面对P 的支持力为F N ，则( ) 图4－3－27图4－3－28 A．t1时刻，F N>G B．t2时刻，F N>GC．t3时刻，F N<G D．t4时刻，F N＝G答案1.D2.B3.D4.A5.B6.A7.BC8.C9.B 10.C 11.C 12.AD。

三、楞次定律练习题一、选择题1．位于载流长直导线近旁的两根平行铁轨A和B，与长直导线平行且在同一水平面上，在铁轨A、B上套有两段可以自由滑动的导体CD和EF，如图1所示，若用力使导体EF向右运动，则导体CD将[ ]A．保持不动B．向右运动C．向左运动D．先向右运动，后向左运动2．M和N是绕在一个环形铁心上的两个线圈，绕法和线路如图2，现将开关S从a处断开，然后合向b处，在此过程中，通过电阻R2的电流方向是[ ]A．先由c流向d，后又由c流向dB．先由c流向d，后由d流向cC．先由d流向c，后又由d流向cD．先由d流向c，后由c流向d3．如图3所示，闭合矩形线圈abcd从静止开始竖直下落，穿过一个匀强磁场区域，此磁场区域竖直方向的长度远大于矩形线圈bc边的长度，不计空气阻力，则[ ]A．从线圈dc边进入磁场到ab边穿过出磁场的整个过程，线圈中始终有感应电流B．从线圈dc边进入磁场到ab边穿出磁场的整个过程中，有一个阶段线圈的加速度等于重力加速度C．dc边刚进入磁场时线圈内感应电流的方向，与dc边刚穿出磁场时感应电流的方向相反D．dc边刚进入磁场时线圈内感应电流的大小，与dc边刚穿出磁场时感应电流的大小一定相等4．在匀强磁场中放一电阻不计的平行金属导轨，导轨跟大线圈M相接，如图4所示．导轨上放一根导线ab，磁感线垂直于导轨所在平面．欲使M所包围的小闭合线圈N产生顺时针方向的感应电流，则导线的运动可能是[ ]A．匀速向右运动B．加速向右运动C．匀速向左运动D．加速向左运动5．如图5所示，导线框abcd与导线在同一平面内，直导线通有恒定电流I，当线框由左向右匀速通过直导线时，线框中感应电流的方向是[ ]A．先abcd，后dcba，再abcdB．先abcd，后dcbaC．始终dcbaD．先dcba，后abcd，再dcbaE．先dcba，后abcd8．如图8所示，要使Q线圈产生图示方向的电流，可采用的方法有[ ]A．闭合电键KB．闭合电键K后，把R的滑动方向右移C．闭合电键K后，把P中的铁心从左边抽出D．闭合电键K后，把Q靠近P9．如图9所示，光滑杆ab上套有一闭合金属环，环中有一个通电螺线管。

楞次定律1．根据楞次定律可知，感应电流的磁场一定是( )A．阻碍引起感应电流的磁通量B．与引起感应电流的磁场方向相反C．阻碍引起感应电流的磁通量的变化D．与引起感应电流的磁场方向相同2．如图所示，螺线管CD的导线绕法不明，当磁铁AB插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是( )A．C端一定是N极B．D端一定是N极C．C端的极性一定与磁铁B端的极性相同D．因螺线管的绕法不明，故无法判断极性3.如图所示，光滑U形金属框架放在水平面内，上面放置一导体棒，有匀强磁场B垂直框架所在平面，当B发生变化时，发现导体棒向右运动，下列判断正确的是( )A．棒中电流从b→a B．棒中电流从a→bC．B逐渐增大D．B逐渐减小4．一金属圆环水平固定放置．现将一竖直的条形磁铁，在圆环上方沿圆环轴线从静止开始释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环( )A．始终相互吸引B．始终相互排斥C．先相互吸引，后相互排斥D．先相互排斥，后相互吸引5.如图所示装置，线圈M与电源相连接，线圈N与电流计G相连接．如果线圈N中产生的感应电流i从a到b流过电流计，则这时正在进行的实验过程是( )A．滑动变阻器的滑动头P向A端移动B．滑动变阻器的滑动头P向B端移动C．开关S突然断开D．铁芯插入线圈中【课堂训练】一、选择题1．如图4－3－14表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，其中能产生由a到b的感应电流的是( )2.如图4－3－15所示，一水平放置的矩形闭合线框abcd在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ与位置Ⅲ都很接近位置Ⅱ，这个过程中线圈感应电流( )A．沿abcd流动B．沿dcba流动C．先沿abcd流动，后沿dcba流动D．先沿dcba流动，后沿abcd流动3．如图甲所示，长直导线与矩形线框abcd处在同一平面中固定不动，长直导线中通以大小与方向随时间作周期性变化的电流i，i－t图象如图乙所示，规定图中箭头所指的方向为电流正方向，则在T4～3T4时间内，对于矩形线框中感应电流的方向，下列判断正确的是( ) A．始终沿逆时针方向B．始终沿顺时针方向C．先沿逆时针方向然后沿顺时针方向D．先沿顺时针方向然后沿逆时针方向4．如图所示，AOC是光滑的金属导轨，AO沿竖直方向，OC沿水平方向，ab是一根金属棒，立在导轨上，它从静止开始在重力作用下运动，运动过程中b端始终在OC上，a端始终在OA上，直到完全落在OC上，空间存在着匀强磁场，磁场方向垂直于纸面向里，则ab棒在上述过程中( )A．感应电流方向是b→a B．感应电流方向是a→bC．感应电流方向先是b→a，后是a→b D．感应电流方向先是a→b，后是b→a5．如图所示，导体AB、CD可在水平轨道上自由滑动，且两水平轨道在中央交叉处互不相通．当导体棒AB向左移动时( ) A．AB中感应电流的方向为A到BB．AB中感应电流的方向为B到AC．CD向左移动D．CD向右移动6．如图所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行．当电键S接通瞬间，两铜环的运动情况是( ) A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D．同时被推开或同时向螺线管靠拢，因电源正负未知，无法具体判断7.如图所示，ab是一个可绕垂直于纸面的轴O转动的闭合线圈，在滑动变阻器R的滑片P自左向右滑动的过程中，ab线圈将( ) A．静止不动B．逆时针转动C．顺时针转动D．发生转动，因电源正负极不明，无法确定转动方向8.一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动．M连接在如图4－3－21所示的电路中，其中R为滑动变阻器，E1与E2为直流电源，S为单刀双掷开关．下列情况中，可观测到N向左运动的是( )A．在S断开的情况下，S向a闭合的瞬间B．在S断开的情况下，S向b闭合的瞬间C．在S已向a闭合的情况下，将R的滑动头向c端移动时D．在S已向a闭合的情况下，将R的滑动头向d端移动时9.如图所示，在匀强磁场中放有平行铜导轨，它与大线圈M相连，要使导线圈N获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是(两线圈共面放置)( )A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动10．如图，粗糙水平桌面上有一质量为m的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动．则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是( )A．F N先小于mg后大于mg，运动趋势向左B. F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D．F N先大于mg后小于mg，运动趋势向右二、非选择题11．如图，金属环A用轻绳悬挂，与长直螺线管共轴，并位于其左侧，若变阻器滑片P向左移动，则金属环A将向________(填“左”或“右”)运动，并有________(填“收缩”或“扩张”)趋势．12．我们可以通过实验探究电磁感应现象中感应电流方向的决定因素与遵循的物理规律．以下是实验探究过程的一部分．(1)如图4－3－25甲所示，当磁铁的N极向下运动时，发现电流表指针偏转，若要探究线圈中产生感应电流的方向，必须知道____________________________________________(2)如图乙所示，实验中发现闭合开关时，电流表指针向右偏．电路稳定后，若向左移动滑动触头，此过程中电流表指针向________偏转；若将线圈A抽出，此过程中电流表指针向________偏转(均选填“左”或“右”)．答案详解1.解析：选C.根据楞次定律，感应电流的磁场阻碍的是引起感应电流的磁通量的变化，A错、C对；感应电流的磁场方向在磁通量增加时与原磁场反向，在磁通量减小时与原磁场同向，故B、D错．2.解析：选C.根据楞次定律的另一种表述：“感应电流的效果总是阻碍引起感应电流的原因”，本题中螺线管中产生感应电流的原因是磁铁AB的下降，为了阻碍该原因，感应电流的效果只能使磁铁与螺线管之间产生相斥的作用，即螺线管的C端一定与磁铁的B端极性相同，与螺线管的绕法无关．但因为磁铁AB的N、S极性不明，所以螺线管CD的两端极性也不能明确，所以A、B、D错，C对．3.解析：选BD.ab棒是因“电”而“动”，所以ab棒受到的安培力向右，由左手定则可知电流方向a→b，故B对，由楞次定律可知B逐渐减小，D对．4.解析：选D.当条形磁铁靠近圆环时，产生感应电流，感应电流在磁场中受到安培力的作用，由楞次定律可知，安培力总是“阻碍变化”，因此，条形磁铁靠近圆环时，受到排斥力；当磁铁穿过圆环远离圆环时，受到吸引力，D正确．5.解析：选BC.开关S闭合时线圈M的磁场B M的方向向上，由于副线圈中感应电流i 从a 到b 流过电流计，由安培定则可得N 线圈的磁场B N 的方向向上，即B M 与B N 方向相同，说明原磁场B M 减弱．能使磁场B M 减弱的有B 、C 选项．一．选择题1.解析：选A.由右手定则可判定A 中ab 中电流由a 向b ，B 中由b 向a ，C 中由b 向a ，D 中由b 向a ，故A 正确．2.解析：选A.线框从位置Ⅰ到位置Ⅱ的过程中，由Φ＝B ⊥S 看出，因B ⊥变小，故Φ变小，感应电流的磁场方向与原磁场方向相同，向上穿过线框，由右手螺旋定则可知，线框中电流的方向为abcd .当线框从位置Ⅱ到位置Ⅲ时，由Φ＝B ⊥S 看出，由于B ⊥变大，故Φ变大，感应电流的磁场方向与原磁场方向相反，即向上穿过线框，由右手螺旋定则可以判断，感应电流的方向为abcd .3. 解析：选B.在T 4～3T 4时间内，穿过线框的磁通量先向里减小后向外增加，由楞次定律可知感应电流的磁通量向里，故感应电流的方向始终沿顺时针方向，选B.4. 解析：选C.由数学知识可知，金属棒下滑过程中，与坐标轴所围面积先增加后减小，穿过回路aOb 的磁通量先增加后减小，根据楞次定律，感应电流方向先是b →a ，后是a →b .5. 解析：选AD.由右手定则可判断AB 中感应电流方向为A →B ，由左手定则可判断CD 受到向右的安培力作用而向右运动．6. 解析：选A.当电路接通瞬间，穿过线圈的磁通量在增加，使得穿过两侧铜环的磁通量都在增加，由楞次定律可知，两环中感应电流的磁场与线圈中磁场方向相反，即受到线圈磁场的排斥作用，使两铜环分别向外侧移动，选项A 正确．7. 解析：选B.当P 向右滑动时，电路中的总电阻是减小的，因此通过线圈的电流增加，电磁铁两磁极间的磁场增强，穿过ab 线圈的磁通量增加，线圈中有感应电流，线圈受磁场力作用发生转动．直接使用楞次定律中的“阻碍”，线圈中的感应电流将阻碍原磁通量的增加，线圈就会通过转动来改变与磁场的正对面积，来阻碍原磁通量的增加，只有逆时针转动才会减小有效面积，以阻碍磁通量的增加．故选项B 正确．8. 解析：选C.由楞次定律及左手定则可知：只要线圈中电流增强，即穿过N的磁通量增加，则N受排斥而向右，只要线圈中电流减弱，即穿过N的磁通量减弱，则N受吸引而向左．故C选项正确．9. 解析：选BC.欲使N产生顺时针方向的感应电流，则感应电流的磁场方向应为垂直纸面向里，由楞次定律可知有两种情况：一是M 中有顺时针方向逐渐减小的电流，使其在N中的磁场方向向里，且磁通量在减小；二是M中有逆时针方向逐渐增大的电流，使其在N 中的磁场方向向外，且磁通量在增大．因此，对于前者，应使ab减速向右运动；对于后者，则应使ab加速向左运动．故应选BC.(注意匀速运动只能产生恒定电流；匀变速运动产生均匀变化的电流．10. 解析：选D.当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，线圈中向下的磁通量先增加后减小，由楞次定律可知，线圈中先产生逆时针方向的感应电流，后产生顺时针方向的感应电流，线圈的感应电流磁场阻碍磁铁的运动，故靠近时磁铁与线圈相互排斥，线圈受排斥力向右下方，F N大于mg，线圈有水平向右运动的趋势；离开时磁铁与线圈相互吸引，线圈受到吸引力向右上方，F N 小于mg，线圈有水平向右运动的趋势．所以正确选项是D.二、非选择题11. 解析：P向左移动，螺线管中的电流增大，环中磁通量增大，由楞次定律“阻碍”的含义可知，环向左移动，且有收缩趋势．答案：左收缩12. 解析：(1)电流表没有电流通过时，指针在中央位置，要探究线圈中电流的方向，必须知道电流从正(负)接线柱流入时，指针的偏转方向．(2)闭合开关时，线圈A中的磁场增强，线圈B中产生的感应电流使电流表向右偏，则当左移滑片时，会使线圈A中的磁场增强，电流表指针将向右偏；当线圈A抽出，在线圈B处的磁场减弱，线圈B中产生的感应电流将使电流表指针向左偏．答案：(1)电流从正(负)接线柱流入时，电流表指针的偏转方向(2)右左。

楞次定律1．如图2－1所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()图2－1A．始终有感应电流自a向b通过电流表B．始终有感应电流自b向a流过电流表C．先有a→→b方向的感应电流，后有b→→a方向的感应电流D．将不会产生感应电流解析：当条形磁铁进入螺线管的时候，闭合线圈中的磁通量增加；当条形磁铁穿出螺线管时，闭合线圈中的磁通量减少，根据楞次定律判断，可得电路中先有a→→b方向的电流，后有b→→a方向的电流，C项正确。

答案：C2．如图2－2所示，矩形线框与长直导线在同一平面内，当矩形线框从长直导线的左侧运动到右侧的过程中线框内感应电流的方向为()图2－2A．先顺时针，后逆时针B．先逆时针，后顺时针C．先顺时针，后逆时针，再顺时针D．先逆时针，后顺时针，再逆时针解析：通电直导线周围的磁场分布如图。

当矩形线框不跨导线时，根据楞次定律，电流都是顺时针，当跨过直导线时，磁通量“向里”增加，电流为逆时针。

答案：C3．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环。

当A以如图2－3所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流。

则()图2－3A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大解析：首先判断感应电流的磁场，由题中图示感应电流的方向可知，在导体环B的内部，感应电流的磁场方向是垂直于纸面向外的。

再由楞次定律可知，导体环B的内部原磁场可能是垂直于纸面向外减弱，也可能是垂直于纸面向里增强，最后由安培定则可知，A环中的电流为逆时针减弱或顺时针增强，进而可判断B、C正确。

本题的另一种较为方便的解法是用楞次定律的推论“感应电流的效果阻碍引起感应电流的原因”来判断。

由于这里的感应电流是由于A环转动所形成的电流的变化所造成的，所以感应电流必然会产生阻碍电流变化的效果。

B环产生了逆时针的电流，故A带正电需加速，即ω方向电流增加，A带负电则要减速，即ω反方向电流减小。

课后巩固作业限时：45分钟总分：100分一、选择题(包括10小题，每小题7分，共70分)1．许多科学家在物理学发展史上作出了重要的贡献，下列表述正确的是()A．楞次通过分析许多实验事实后，用一句话巧妙地表达了感应电流的方向B．安培根据分子电流假说很好地解释了电磁感应现象C．库仑通过扭秤实验测出了万有引力常量G的大小D．法拉第通过放在通电直导线下方的小磁针发生偏转，得出通电导线的周围存在磁场的结论解析：楞次通过实验事实得出楞次定律，判断感应电流方向，选项A正确；安培分子电流假说可以很好地解释磁体的磁场，选项B 错误；库仑测出静电力常量k的大小，选项C错；奥斯特得出电流周围存在磁场的结论，选项D错误．答案：A2．如图表示闭合电路的一部分导体在磁极间运动的情形，图中导体垂直于纸面，a、b、c、d分别表示导体运动中的四个不同位置，箭头表示导体在那个位置上的运动方向，则导体中感应电流的方向为垂直纸面向里时，导体的位置是()A．a B．bC．c D．d解析：导体切割磁感线产生感应电流，用右手定则判断a位置正确．答案：A3．如图所示，若套在条形磁铁上的弹性金属导线圈Ⅰ突然缩小为线圈Ⅱ，则关于线圈的感应电流及其方向(从上往下看)是()A．有顺时针方向的感应电流B．有逆时针方向的感应电流C．先逆时针后顺时针方向的感应电流D．无感应电流解析：穿过线圈的磁通量包括磁体内和磁体外的一部分，合磁通量是向上的．当线圈突然缩小时合磁通量增加，原因是磁体外向下穿过线圈的磁通量减少．故由楞次定律判断，感应电流的方向为顺时针方向，A正确．答案：A4．如图所示的匀强磁场中，有一直导线ab在一个导体框架上向左运动，那么ab导线中感应电流的方向(已知有感应电流)及ab导线所受安培力方向分别是()A．电流由b向a，安培力向左B．电流由b向a，安培力向右C．电流由a向b，安培力向左D．电流由a向b，安培力向右解析：导体棒运动时产生的感应电流由右手定则可知，沿导体棒a→b，根据左手定则可知安培力的方向向右．答案：D5．闭合线框abcd，自某高度自由下落时穿过一个有界的匀强磁场，当它经过如图所示的三个位置时，感应电流的方向是()A．经过Ⅰ时，a→d→c→b→aB．经过Ⅱ时，a→b→c→d→aC．经过Ⅱ时，无感应电流D．经过Ⅲ时，a→b→c→d→a解析：经过Ⅰ时，穿过闭合线框的磁通量是向里的在增大，由楞次定律可判断闭合线框中感应电流的磁场向外，由安培定则可判断出，通过线框的感应电流的方向是a→b→c→d→a，选项A错误；经过Ⅱ时，穿过闭合线框的磁通量不变，闭合线框中无感应电流，选项B错误，C正确；经过Ⅲ时，穿过闭合线框的磁通量是向里的在减少，由楞次定律可判断闭合线框中感应电流的磁场向里，由安培定则可判断出，通过线框的感应电流的方向是a→d→c→b→a，选项D错误．答案：C6．如图所示，AOC是光滑的金属轨道，AO沿竖直方向，OC 沿水平方向，PQ是一根金属直杆，如图所示立在导轨上，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC 上，空间存在着垂直于纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是()A．感应电流的方向始终是由P→QB．感应电流的方向先是由P→Q，后是由Q→PC．PQ受磁场力的方向垂直杆向左D．PQ受磁场力的方向先垂直于杆向左，后垂直于杆向右解析：金属杆PQ滑动过程中．回路POQ面积先增大，后减小，因此通过回路的磁通量向外且先增大、后减小．由楞次定律可判断出回路中感应电流方向先是顺时针、后是逆时针，选项B正确；金属杆PQ所受磁场力方向可由左手定则判断，当回路中感应电流方向是顺时针时，PQ受磁场力的方向垂直于杆向左，当回路中感应电流方向是逆时针时，PQ受磁场力的方向垂直于杆向右，选项D正确．答案：BD7．如图所示，两个相同的铝环穿在一根光滑杆上，将一根条形磁铁向左插入铝环的过程中，两环的运动情况是()A．同时向左运动，间距增大B．同时向左运动，间距不变C．同时向左运动，间距变小D．同时向右运动，间距增大解析：将一根条形磁铁向左插入铝环的过程中，两个环中均产生感应电流．根据楞次定律，感应电流将阻碍与磁体间的相对运动，所以两环均向左运动．靠近磁体的环所受的安培力大于另一个，又可判断两环相互吸引，在靠近．故选项C正确．答案：C8．如图所示，Q为用毛皮摩擦过的橡胶圆盘，由于它的转动，使得金属环P中产生了逆时针方向的电流，则Q盘的转动情况是()A．顺时针加速转动B．逆时针加速转动C．顺时针减速转动D．逆时针减速转动解析：用毛皮摩擦过的橡胶棒带负电，金属环P中逆时针方向的电流产生的磁场方向垂直向外，若原磁场方向向外，则磁场是减弱的，即带负电的橡胶圆盘顺时针减速转动，故选项C正确；若原磁场方向向里，则磁场是增强的，即带负电的橡胶圆盘逆时针加速转动，故选项B正确．答案：BC9．如下图所示，绕在铁芯上的线圈M与电源、滑动变阻器和开关组成了一个闭合回路，在铁芯的右端，线圈P与电流表连成闭合电路．下列各种情况中说法正确的是()A．开关S闭合后，线圈P中有感应电流，M、P相互排斥B．开关S闭合后，使变阻器滑片向左匀速移动，线圈P中有感应电流，M、P相互排斥C．开关S闭合后，使变阻器滑片向右匀速移动，线圈P中有感应电流，M、P相互排斥D．开关S闭合瞬间，线圈P中有感应电流，M、P相互吸引解析：开关S闭合后，M线圈中的电流产生的磁场方向由安培定则判知，沿铁芯轴线向右，由于线圈P中的磁通量不变，故不会产生感应电流，M、P没有排斥作用．也没有吸引作用，故A错；当开关S闭合后，滑片向左匀速移动，线圈M中的电流增大，因而穿过线圈P的磁通量增加，产生感应电流，并且由楞次定律知，感应电流的磁场方向与线圈M的磁场方向相反，故M、P两线圈相互排斥，B正确．同理判知C错误．开关S闭合瞬间，M线圈中电流增大，穿过P线圈的磁通量增加，产生感应电流，由楞次定律可知，P、M线圈中磁场方向相反，M、P相互排斥，D错误．答案：B10．现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流表、开关如图连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现他将滑动变阻器的滑动端P向左加速滑动时，电流表指针向右偏转，由此可以判断()A．线圈A向上移动或滑动变阻器的滑动端P向右加速滑动都能引起电流表指针向左偏转B．线圈A中铁芯向上拔出或断开开关，都能引起电流表指针向右偏转C．滑动变阻器的滑动端P匀速向右或向左滑动都能使电流表指针静止在中央D．因线圈A、线圈B的绕线方向未知，故无法判断电流表指针偏转的方向解析：将滑动变阻器的滑动端P向左滑动时，线圈A中的电流减小，穿过线圈B的磁通量减少，电流表指针向右偏转．线圈A向上移动或线圈A中铁芯向上拔出或断开开关，都能使穿过线圈B的磁通量减少，引起电流表指针向右偏转，选项A错误、B正确；滑动变阻器的滑动端P匀速向右或向左滑动使穿过线圈B的磁通量减少或增多，使电流表指针向右偏转或向左偏转，选项C错误，D错误．答案：B二、非选择题(第11题15分，第12题15分，共30分)11．在研究电磁感应现象的实验中，(1)为了能明显地观察到实验现象，请在如下图所示的实验器材中，选择必要的器材，在图中用实线连接成相应的实物电路图．(2)将原线圈插入副线圈中，闭合开关，副线圈中感应电流与原线圈中电流的绕行方向________(填“相同”或“相反”)．(3)将原线圈拔出时，副线圈中的感应电流与原线圈中电流的绕行方向________(填“相同”或“相反”)．解析：(1)实物电路图如图所示．(2)将原线圈插入副线圈的过程中，闭合开关，磁通量增加，由楞次定律可判断副线圈中感应电流的磁场阻碍原磁场磁通量的增加，即副线圈中感应电流与原线圈中电流的绕行方向相反．(3)将原线圈拔出副线圈的过程中，由楞次定律可判断副线圈中的感应电流与原线圈中电流的绕行方向相同．答案：(1)如下图所示．(2)相反(3)相同向．(1)电键S闭合时；(2)电键S闭合后；(3)电键S闭合后，调节滑动变阻器使电流增强；(4)电键S断开时．答案：电键S闭合时，左边线圈的电流及磁场情况和穿过右边线圈磁通量方向如图所示．(1)S突然闭合时，B增强，由楞次定律可知，感应电流b→a，再由安培定则可知，N极指向垂直纸面向外的方向．(2)S闭合后，B不变，不产生感应电流，小磁针不偏转．(3)此种情况同(1)现象相同，即N极指向垂直纸面向外的方向．(4)此种情况与(1)现象相反，即N极指向垂直纸面向里的方向．。

楞次定律专题练习10（有答案）1．如图所示，电感线圈的电阻不计，A、B是两只完全相同的灯泡，下面能发生的情况是（）A．S闭合瞬间，B比A先亮，然后B熄灭B．S闭合瞬间，A，B同时亮，然后B熄灭C．S闭合稳定后，断开S的瞬间，B突然亮一下后逐渐熄灭，A灯立即熄灭D．S闭合稳定后，断开S的瞬间，B灯中有电流，方向向右【答案】B,C【知识点】自感与互感【解析】【解答】AB.s闭合瞬间，A、B同时有电流通过，同时亮。

但由于电感线圈的电阻不计，线圈将B灯逐渐短路，B灯变暗直至熄灭，故A不符合题意，B符合题意；CD.S闭合稳定后，断开S的瞬间，L相当于电源，与B组成回路，A立刻熄灭，B闪一下后再逐渐熄灭，故C符合题意，D不符合题意。

故答案为：BC【分析】当开关S闭合时，电流同时流过两灯泡，它们会同时发光，根据电感线圈的电阻不计，会将B灯短路；S闭合稳定后，断开S的瞬间，L相当于电源，A立即熄灭，B重新亮，然后逐渐熄灭。

2．如图所示，电感线圈L的直流电阻R L=1Ω，小灯泡的电阻R1=R2=9Ω，电源电动势E=36V，内阻忽略不计。

下列说法正确的是（）A．开关S闭合瞬间，两灯泡同时发光B．开关S断开瞬间，两灯泡同时熄灭C．开关S断开瞬间，两灯泡都慢慢熄灭D．开关S闭合，电路稳定后，R1支路上的电流小于R2支路上的电流【答案】C,D【知识点】自感与互感【解析】【解答】A．开关闭合瞬间，由于线圈的阻碍，L中的电流逐渐增加，R1逐渐变亮，R2灯泡立即变亮，A不符合题意；BC．开关在断开瞬间，线圈相当于电源，线圈与两灯泡串联，两灯泡都慢慢熄灭，B不符合题意，C符合题意；D．开关S闭合，电路稳定后，R1支路上的电流I1=ER L+R1=361+9A=3.6AR2支路上的电流I2=ER2=369A=4A所以开关S闭合，电路稳定后，R1支路上的电流小于R2支路上的电流，D符合题意。

故答案为：CD。

【分析】开关闭合瞬间，由于线圈的阻碍，L中的电流逐渐增加，R1逐渐变亮，R2灯泡立即变亮，开关在断开瞬间，线圈相当于电源，线圈与两灯泡串联，两灯泡都慢慢熄灭，因为R1电流小于R2电流，所以R1会先闪亮再熄灭。

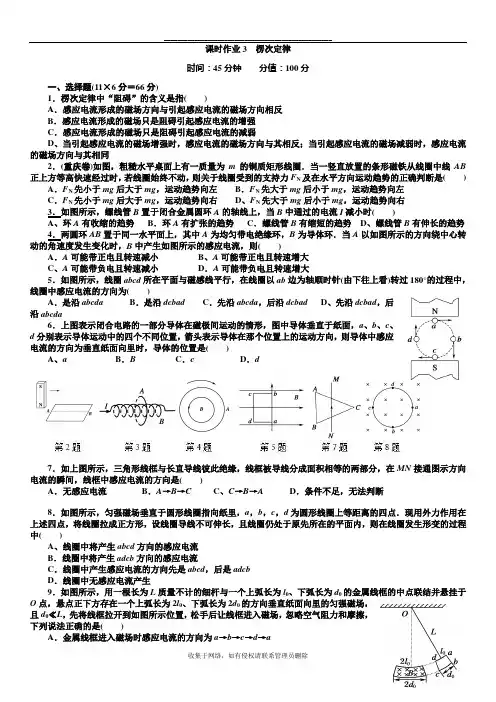

课时作业3楞次定律时间：45分钟分值：100分一、选择题(11×6分＝66分)1．楞次定律中“阻碍”的含义是指()A．感应电流形成的磁场方向与引起感应电流的磁场方向相反B．感应电流形成的磁场只是阻碍引起感应电流的增强C．感应电流形成的磁场只是阻碍引起感应电流的减弱D、当引起感应电流的磁场增强时，感应电流的磁场方向与其相反；当引起感应电流的磁场减弱时，感应电流的磁场方向与其相同2．(重庆卷)如图，粗糙水平桌面上有一质量为m的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB 正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是() A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D、F N先大于mg后小于mg，运动趋势向右3．如图所示，螺线管B置于闭合金属圆环A的轴线上，当B中通过的电流I减小时()A、环A有收缩的趋势B．环A有扩张的趋势C．螺线管B有缩短的趋势D、螺线管B有伸长的趋势4．两圆环AB置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A以如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示的感应电流，则()A．A可能带正电且转速减小B、A可能带正电且转速增大C、A可能带负电且转速减小D．A可能带负电且转速增大5．如图所示，线圈abcd所在平面与磁感线平行，在线圈以ab边为轴顺时针(由下往上看)转过180°的过程中，线圈中感应电流的方向为()A．是沿abcda B．是沿dcbad C．先沿abcda，后沿dcbad D、先沿dcbad，后沿abcda6．上图表示闭合电路的一部分导体在磁极间运动的情形，图中导体垂直于纸面，a、b、c、d分别表示导体运动中的四个不同位置，箭头表示导体在那个位置上的运动方向，则导体中感应电流的方向为垂直纸面向里时，导体的位置是()A、a B．B C．c D．d7．如上图所示，三角形线框与长直导线彼此绝缘，线框被导线分成面积相等的两部分，在MN接通图示方向电流的瞬间，线框中感应电流的方向是()A．无感应电流B．A→B→C C、C→B→A D．条件不足，无法判断8．如图所示，匀强磁场垂直于圆形线圈指向纸里，a，b，c，d为圆形线圈上等距离的四点．现用外力作用在上述四点，将线圈拉成正方形，设线圈导线不可伸长，且线圈仍处于原先所在的平面内，则在线圈发生形变的过程中()A、线圈中将产生abcd方向的感应电流B．线圈中将产生adcb方向的感应电流C．线圈中产生感应电流的方向先是abcd，后是adcbD．线圈中无感应电流产生9．如图所示，用一根长为L质量不计的细杆与一个上弧长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点，悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场，且d0≪L，先将线框拉开到如图所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦，下列说法正确的是()A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→d→c→b→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D、金属线框最终将在磁场内做简谐运动（等幅震动）10．如图所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好；匀强磁场的方向垂直纸面向里．导体棒的电阻可忽略．当导体棒向左滑动时，下列说法正确的是() A．流过R的电流为由d到c，流过r的电流为由b到aB、流过R的电流为由c到d，流过r的电流为由b到aC．流过R的电流为由d到c，流过r的电流为由a到bD．流过R的电流为由c到d，流过r的电流为由a到b11．如图所示，竖直放置的螺线管与导线abcd构成回路，导线所围的区域内有一垂直纸面向里变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感应强度按下图中哪一图线所表示的方式随时间变化时，导体环将受到向上的磁场力作用()二、非选择题(8分＋12分＋14分＝34分)12．如图所示，当变阻器R的滑动触头向右滑动时，流过电阻R′的电流方向是________．13．在图(1)中，G为指针在中央的灵敏电流表，连接在直流电路中时的偏转情况．今把它与一线圈串联进行电磁感应实验，则图(2)中的条形磁铁的运动方向是________；图(3)中电流计的指针从中央向________偏转；图(4)中的条形磁铁上端为________极．14．如图所示，假定导体棒AB向右运动．(1)我们要研究哪个闭合电路？(2)当导体棒AB向右运动时，穿过这个闭合电路的磁通量怎样变化？(3)感应电流的磁场应是哪个方向？(4)导体棒AB中的感应电流是哪个方向？答案：1-10见选项里11解析：导体受到向上的磁场力，说明线圈中的磁场在减弱，导线abcd产生的电流减小．由I＝ER＝ΔBΔt·S，可知ΔBΔt减小，故A正确．答案：A12答案：a→R′→b13答案：向下；右；N14答案：(1)ABEF电路(2)增大(3)垂直纸面向外(4)从A到B的方向。

一、选择题(本题共8小题,每小题7分,共56分)1.关于感应电流,下列说法正确的是( )A.根据楞次定律知:感应电流的磁场一定阻碍引起感应电流的磁通量B.感应电流的磁场总是阻碍原磁场的减弱C.感应电流的磁场方向与引起感应电流的磁场方向可能相同,也可能相反D.当导体切割磁感线运动时,必须用安培定则确定感应电流的方向【解题指南】解答本题要注意以下三点:(1)楞次定律的实质是确定了感应磁场是要阻碍原磁场的变化。

(2)若原磁场增大则感应磁场与原磁场反向;若原磁场减小则感应磁场与原磁场同向。

(3)磁场与电流的关系用安培定则来确定。

【解析】选C。

由楞次定律知,感应电流的磁场总是阻碍引起感应电流的磁通量的变化,A错误;感应电流的磁场总是阻碍电路中的原磁通量的变化,不是阻碍原磁场的变化,B错误;由楞次定律知,如果是因磁通量的减少而引起的感应电流,则感应电流的磁场方向与引起感应电流的磁场方向相同,阻碍磁通量的减少;如果是因磁通量的增加而引起的感应电流,则感应电流的磁场与引起感应电流的磁场方向相反,阻碍磁通量的增加,C正确;导体切割磁感线运动时,应直接用右手定则确定感应电流的方向;若闭合回路磁通量变化,由楞次定律确定感应电流的磁场方向,然后用安培定则确定感应电流的方向,D错误。

2.(2018·成都高二检测) 如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景,分析各图中感应电流的方向,在导体中由a→b的是( )【解析】选A。

以上四图都属于闭合电路的一部分导体做切割磁感线运动的情景,应用右手定则判断可得:A中电流由a→b,B中电流由b→a,C中电流沿a→c→b →a方向,D中电流由b→a。

3如图,一圆形金属环与两固定的平行长直导线在同一竖直平面内,环的圆心与两导线距离相等,环的直径小于两导线间距。

两导线中通有大小相等、方向向下的恒定电流。

若( )A.金属环向上运动,则环上的感应电流方向为顺时针方向B.金属环向下运动,则环上的感应电流方向为顺时针方向C.金属环向左侧直导线靠近,则环上的感应电流方向为逆时针方向D.金属环向右侧直导线靠近,则环上的感应电流方向为逆时针方向【解析】选D。

第二章电磁感应第1节楞次定律一、单选题1．一足够长直导线固定在光滑水平面内，导线中通有如图所示的恒定电流，一硬质金属环在该平面内运动，初速度v0的方向与电流方向垂直、下列判断正确的是（）A．金属环中感应电流的方向始终沿逆时针方向B．金属环所受合力始终保持不变C．金属环做匀速直线运动D．金属环最终停止在该水平面上【答案】D【解析】A．金属环向右运动时，穿过环的磁通量向里减小，由楞次定律可知，环中感应电流的方向始终沿顺时针方向，选项A错误；B．金属环向右运动过程中磁场减弱，产生的感应电流减小，则所受安培力减小，即环所受合力减小，选项B错误；CD．金属环受向左的安培力且逐渐减小，则金属环做变减速运动，最终停止在该水平面上，选项C错误，D正确。

故选D。

2．一条形磁铁从某一高度处由静止释放，竖直向下穿过导线圈，当磁铁的S端经过A，N端经过B时，下列关于线圈中感应电流的方向和所受安培力的说法中正确的是（）A．感应电流方向相同，线圈所受安培力的方向相同B．感应电流方向相反，线圈所受安培力的方向相反C．感应电流方向相反，线圈所受安培力的方向相同D．感应电流方向相同，线圈所受安培力的方向相反【答案】C【解析】条形磁铁S端经过A位置时，磁铁靠近线圈，穿过线圈的磁通量向上且增加，根据楞次定律判断，线圈中感应电流产生的磁场方向向下，由安培定则判断可知，线圈中感应电流为顺时针方向（从上向下看），有感应电流的线圈等效为上S下N的条形磁铁，磁铁与线圈是相互排斥的，故线圈所受安培力的方向是向下的；条形磁铁N端经过B位置时，磁铁远离线圈，穿过闭合线圈的磁通量向上且减少，根据楞次定律判断，线圈中感应电流产生的磁场方向向上，由安培定则判断可知，线圈中感应电流为逆时针方向（从上向下看），有感应电流的线圈等效为上N下S的条形磁铁，磁铁与线圈是相互吸引的，线圈所受安培力的方向是向下的。

综上所述，当磁铁的S端经过A，N端经过B时，感应电流方向相反，线圈所受安培力的方向相同。

课时作业3楞次定律时间：45分钟分值：100分一、选择题(11×6分＝66分)1．楞次定律中“阻碍”的含义是指()A．感应电流形成的磁场方向与引起感应电流的磁场方向相反B．感应电流形成的磁场只是阻碍引起感应电流的增强C．感应电流形成的磁场只是阻碍引起感应电流的减弱D、当引起感应电流的磁场增强时，感应电流的磁场方向与其相反；当引起感应电流的磁场减弱时，感应电流的磁场方向与其相同2．(重庆卷)如图，粗糙水平桌面上有一质量为m的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB 正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是() A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D、F N先大于mg后小于mg，运动趋势向右3．如图所示，螺线管B置于闭合金属圆环A的轴线上，当B中通过的电流I减小时()A有收缩的趋势B．环A有扩张的趋势C．螺线管B有缩短的趋势D、螺线管B有伸长的趋势4．两圆环AB置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A以如图所示的方向绕中心转B中产生如图所示的感应电流，则()A．A可能带正电且转速减小B、A可能带正电且转速增大C、A可能带负电且转速减小D．A可能带负电且转速增大5．如图所示，线圈abcd所在平面与磁感线平行，在线圈以ab边为轴顺时针(由下往上看)转过180°的过程中，线圈中感应电流的方向为()A．是沿abcda B．是沿dcbad C．先沿abcda，后沿dcbad D、先沿dcbad，后沿abcda6．上图表示闭合电路的一部分导体在磁极间运动的情形，图中导体垂直于纸面，a、b、c、d分别表示导体运动中的四个不同位置，箭头表示导体在那个位置上的运动方向，则导体中感应电流的方向为垂直纸面向里时，导体的位置是()A、a B．B C．c D．d7．如上图所示，三角形线框与长直导线彼此绝缘，线框被导线分成面积相等的两部分，在MN接通图示方向电流的瞬间，线框中感应电流的方向是()A．无感应电流B．A→B→C C、C→B→A D．条件不足，无法判断8．如图所示，匀强磁场垂直于圆形线圈指向纸里，a，b，c，d为圆形线圈上等距离的四点．现用外力作用在上述四点，将线圈拉成正方形，设线圈导线不可伸长，且线圈仍处于原先所在的平面内，则在线圈发生形变的过程中()A、线圈中将产生abcd方向的感应电流B．线圈中将产生adcb方向的感应电流C．线圈中产生感应电流的方向先是abcd，后是adcbD．线圈中无感应电流产生9．如图所示，用一根长为L质量不计的细杆与一个上弧长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点，悬点正下方存在一个上弧长为2l 0、下弧长为2d0的方向垂直纸面向里的匀强磁场，且d0≪L，先将线框拉开到如图所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦，下列说法正确的是()A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→d→c→b→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D、金属线框最终将在磁场内做简谐运动（等幅震动）10．如图所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好；匀强磁场的方向垂直纸面向里．导体棒的电阻可忽略．当导体棒向左滑动时，下列说法正确的是() A．流过R的电流为由d到c，流过r的电流为由b到aB、流过R的电流为由c到d，流过r的电流为由b到aC．流过R的电流为由d到c，流过r的电流为由a到bD．流过R的电流为由c到d，流过r的电流为由a到b11．如图所示，竖直放置的螺线管与导线abcd构成回路，导线所围的区域内有一垂直纸面向里变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感应强度按下图中哪一图线所表示的方式随时间变化时，导体环将受到向上的磁场力作用()二、非选择题(8分＋12分＋14分＝34分)12．如图所示，当变阻器R的滑动触头向右滑动时，流过电阻R′的电流方向是________．13．在图(1)中，G为指针在中央的灵敏电流表，连接在直流电路中时的偏转情况．今把它与一线圈串联进行电磁感应实验，则图(2)中的条形磁铁的运动方向是________；图(3)中电流计的指针从中央向________偏转；图(4)中的条形磁铁上端为________极．14．如图所示，假定导体棒AB向右运动．(1)我们要研究哪个闭合电路？(2)当导体棒AB向右运动时，穿过这个闭合电路的磁通量怎样变化？(3)感应电流的磁场应是哪个方向？(4)导体棒AB中的感应电流是哪个方向？答案：1-10见选项里11解析：导体受到向上的磁场力，说明线圈中的磁场在减弱，导线abcd产生的电流减小．由I ＝E R ＝ΔB Δt ·S ，可知ΔB Δt减小，故A 正确．答案：A12答案：a →R ′→b 13答案：向下；右；N14答案：(1)ABEF 电路 (2)增大 (3)垂直纸面向外 (4)从A 到B 的方向实数的运算练习一（1） （2）48512739+-(3) 101252403--（4）2)32)(347(-+ （5）20)21(821)73(4--⨯++（6）102006)21()23()1(-+--- （7）10)21()2006(312-+---+（8）02)36(2218)3(----+-- （9）326⨯（10）4327-⨯ （11）2)13(- （13）36（12）22)52()2511(- （14）75.0125.204112484--+-（15）1215.09002.0+ （16）250580⨯-⨯。

………内…………○…………装…………○…………订…………○…………线…………○…………1．如图所示，固定长直导线A中通有恒定电流。

一个闭合矩形导线框abcd与导线A在同一平面内，并且保持ab边与通电导线平行，线圈从图中位置1匀速向右移动到达位置2。

关于线圈中感应电流的方向，下面的说法正确的是A．先顺时针，再逆时针B．先逆时针，再顺时针C．先顺时针，然后逆时针，最后顺时针D．先逆时针，然后顺时针，最后逆时针【答案】C【解析】试题分析：由安培定则可得导线左侧有垂直纸面向外的磁场，右侧有垂直纸面向里的磁场，且越靠近导线此场越强，线框在导线左侧向右运动时，向外的磁通量增大，由楞次定律可知产生顺时针方向的感应电流；线框跨越导线的过程中，先是向外的磁通量减小，后是向里的磁通量增大，由楞次定律可得线框中有逆时针方向的电流；线框在导线右侧向右运动的过程中，向里的磁通量减小，由楞次定律可知产生顺时针方向的感应电流；综上可得线圈中感应电流的方向为：先顺时针，然后逆时针，最后顺时针。

故选C考点：楞次定律的应用点评：弄清楚导线两侧磁场强弱和方向的变化的特点，线框在导线两侧运动和跨越导线的过程中磁通量的变化情况是解决本题关键。

2．如图所示，在两根平行长直导线M、N中，通入同方向同大小的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自左向右在两导线间匀速移动，在移动过程中，线框中感应电流的方向为A．沿adcba不变B．沿abcda不变C．由abcda变成adcbaD．由adcba变成abcda【答案】B【解析】试题分析：线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框的磁通量先垂直纸面向外减小，后垂直纸面向里增大，由楞次定律可知，感应电流的磁场方向一直垂直纸面向外，由安培定则知感应电流一直沿adcba不变；故B正确考点：楞次定律的应用点评：难度中等，弄清楚两导线中间磁场强弱和方向的变化的特点是解决本题关键，应用楞次定律判断感应电流方向的关键是确定原磁场的方向及磁通量的变化情况3．如图所示，一个闭合三角形导线框ABC位于竖直平面内，其下方（略靠前）固定一根与线框平面平行的水平直导线，导线中通以图示方向的恒定电流。

课时作业3楞次定律时间：45分钟分值：100分一、选择题(11×6分＝66分)1．楞次定律中“阻碍”的含义是指()A．感应电流形成的磁场方向与引起感应电流的磁场方向相反B．感应电流形成的磁场只是阻碍引起感应电流的增强C．感应电流形成的磁场只是阻碍引起感应电流的减弱D、当引起感应电流的磁场增强时，感应电流的磁场方向与其相反；当引起感应电流的磁场减弱时，感应电流的磁场方向与其相同2．(重庆卷)如图，粗糙水平桌面上有一质量为m的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB 正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是() A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D、F N先大于mg后小于mg，运动趋势向右3．如图所示，螺线管B置于闭合金属圆环A的轴线上，当B中通过的电流I减小时()A、环A有收缩的趋势B．环A有扩张的趋势C．螺线管B有缩短的趋势D、螺线管B有伸长的趋势4．两圆环AB置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A以如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示的感应电流，则()A．A可能带正电且转速减小B、A可能带正电且转速增大C、A可能带负电且转速减小D．A可能带负电且转速增大5．如图所示，线圈abcd所在平面与磁感线平行，在线圈以ab边为轴顺时针(由下往上看)转过180°的过程中，线圈中感应电流的方向为()A．是沿abcda B．是沿dcbad C．先沿abcda，后沿dcbad D、先沿dcbad，后沿abcda6．上图表示闭合电路的一部分导体在磁极间运动的情形，图中导体垂直于纸面，a、b、c、d分别表示导体运动中的四个不同位置，箭头表示导体在那个位置上的运动方向，则导体中感应电流的方向为垂直纸面向里时，导体的位置是()A、a B．B C．c D．d7．如上图所示，三角形线框与长直导线彼此绝缘，线框被导线分成面积相等的两部分，在MN接通图示方向电流的瞬间，线框中感应电流的方向是()A．无感应电流B．A→B→C C、C→B→A D．条件不足，无法判断8．如图所示，匀强磁场垂直于圆形线圈指向纸里，a，b，c，d为圆形线圈上等距离的四点．现用外力作用在上述四点，将线圈拉成正方形，设线圈导线不可伸长，且线圈仍处于原先所在的平面内，则在线圈发生形变的过程中()A、线圈中将产生abcd方向的感应电流B．线圈中将产生adcb方向的感应电流C．线圈中产生感应电流的方向先是abcd，后是adcbD．线圈中无感应电流产生9．如图所示，用一根长为L质量不计的细杆与一个上弧长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点，悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场，且d0≪L，先将线框拉开到如图所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦，下列说法正确的是()A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→d→c→b→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D、金属线框最终将在磁场内做简谐运动（等幅震动）10．如图所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好；匀强磁场的方向垂直纸面向里．导体棒的电阻可忽略．当导体棒向左滑动时，下列说法正确的是() A．流过R的电流为由d到c，流过r的电流为由b到aB、流过R的电流为由c到d，流过r的电流为由b到aC．流过R的电流为由d到c，流过r的电流为由a到bD．流过R的电流为由c到d，流过r的电流为由a到b11．如图所示，竖直放置的螺线管与导线abcd构成回路，导线所围的区域内有一垂直纸面向里变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感应强度按下图中哪一图线所表示的方式随时间变化时，导体环将受到向上的磁场力作用()二、非选择题(8分＋12分＋14分＝34分)12．如图所示，当变阻器R的滑动触头向右滑动时，流过电阻R′的电流方向是________．13．在图(1)中，G为指针在中央的灵敏电流表，连接在直流电路中时的偏转情况．今把它与一线圈串联进行电磁感应实验，则图(2)中的条形磁铁的运动方向是________；图(3)中电流计的指针从中央向________偏转；图(4)中的条形磁铁上端为________极．14．如图所示，假定导体棒AB向右运动．(1)我们要研究哪个闭合电路？(2)当导体棒AB向右运动时，穿过这个闭合电路的磁通量怎样变化？(3)感应电流的磁场应是哪个方向？(4)导体棒AB中的感应电流是哪个方向？答案：1-10见选项里11解析：导体受到向上的磁场力，说明线圈中的磁场在减弱，导线abcd产生的电流减小．由I＝ER＝ΔBΔt·S，可知ΔBΔt减小，故A正确．答案：A12答案：a→R′→b13答案：向下；右；N14答案：(1)ABEF电路(2)增大(3)垂直纸面向外(4)从A到B的方向。

楞次定律一、来拒去留1.如图所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()A．始终有感应电流自a向b流过电流表GB．始终有感应电流自b和a流过电流表GC．先有a→G→b方向的感应电流，后有b→G→a方向的感应电流D．将不会产生感应电流【答案】C2.磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁()A．向上运动B．向下运动C．向左运动D．向右运动【答案】B二、增缩减扩1.(多选)如图所示，在一空心螺线管内部中点处悬挂一铜环，电路接通瞬间，下列说法正确的是()A．从左往右看，铜环中有逆时针方向感应电流B．从左往右看，铜环中有顺时针方向感应电流C．铜环有收缩趋势D．铜环有扩张趋势【答案】BC2.(多选)如图所示，“U”形金属框架固定在水平面上，金属杆ab与框架间无摩擦，整个装置处于竖直方向的磁场中．若因磁场的变化，使杆ab向右运动，则磁感应强度()A．方向向下并减小B．方向向下并增大C．方向向上并增大D．方向向上并减小【答案】AD三、增离减靠1.如图所示，从易拉罐上裁剪下的铝圈静置于水平桌面上．手持强磁铁(磁铁上表面为S极)靠近至铝圈上方附近，迅速提升强磁铁远离铝圈瞬间，可看到铝圈被“吸”上去．关于上述现象，下列说法正确的是()A．磁铁远离铝圈瞬间，铝圈中有恒定感应电流B．磁铁远离铝圈越快，铝圈中产生的感应电流越大C．若将磁铁迅速靠近铝圈，铝圈也会被“吸”上去D．磁铁远离铝圈过程中，俯视铝圈中有逆时针方向的感应电流【答案】B2.如图所示，质量为m的金属环用线悬挂起来．金属环有一半处于水平且与环面垂直的匀强磁场中．从某时刻开始，磁感应强度均匀减小，则在磁感应强度均匀减小的过程中，关于线拉力的大小的下列说法正确的是()A．大于环的重力mg，并逐渐减小B．始终等于环的重力mgC．小于环的重力mg，并保持恒定D．大于环的重力mg，并保持恒定【答案】A四、右手定则的应用1.如图所示，匀强磁场与圆形导体环平面垂直，导体棒ef与导体环接触良好，当ef向右匀速运动时()A．圆环中磁通量不变，环上无感应电流产生B．整个环中有顺时针方向的电流C．整个环中有逆时针方向的电流D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流【答案】D2.如图所示，平行光滑导轨MM′、NN′水平放置，固定在竖直向下的匀强磁场中．导体滑线AB、CD横放其上静止，形成一个闭合电路，当AB向右滑动的瞬间，电路中感应电流的方向及滑线CD受到的磁场力方向分别为()A．电流方向沿ABCD；受力方向向右B．电流方向沿ABCD；受力方向向左C．电流方向沿ADCB；受力方向向右D．电流方向沿ADCB；受力方向向左【答案】C3.如下图所示，导线框abcd与通电直导线在同一平面内，直导线通有恒定电流并通过ad和bc的中点，当线框向右运动的瞬间，则()A．线框中有感应电流，且按顺时针方向B．线框中有感应电流，且按逆时针方向C．线框中有感应电流，但方向难以判断D．由于穿过线框的磁通量为零，所以线框中没有感应电流【答案】B楞次定律作业：1.如图所示，条形磁铁从高h处自由下落，中途穿过一个固定的空心线圈，开关S断开时，至落地用时t1，落地时速度为v1；开关S闭合时，至落地用时t2，落地时速度为v2.则它们的大小关系正确的是()A．t1＞t2，v1＞v2 B．t1＝t2，v1＝v2C．t1＜t2，v1＜v2 D．t1＜t2，v1＞v2【答案】D2.(多选)如图所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放置于导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时()A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为g D．磁铁的加速度小于g【答案】AD3.1931年，英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”.1982年，美国物理学家卡布莱拉设计了一个寻找磁单极子的实验．他设想，如果一个只有N极的磁单极子从上向下穿过如图所示的超导线圈，那么，从上向下看，超导线圈将出现()A．先有逆时针方向的感应电流，然后有顺时针方向的感应电流B．先有顺时针方向的感应电流，然后有逆时针方向的感应电流C．始终有顺时针方向持续流动的感应电流D．始终有逆时针方向持续流动的感应电流【答案】D4.一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N 可在木质圆柱上无摩擦移动，M连接在如下图所示的电路中，其中R为滑动变阻器，E1和E2为直流电流，S为单刀双掷开关，下列情况中，可观测到N向左运动的是()A．在S断开的情况下，S向a闭合的瞬间B．在S断开的情况下，S向b闭合的瞬间C．在S已向a闭合的情况下，将R的滑片向c端移动时D．在S已向a闭合的情况下，将R的滑片向d端移动时【答案】C5.如下图所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S接通瞬间，两铜环的运动情况是()A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引，但因电流正负极未知，无法具体判断D．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断【答案】A6.如下图所示，导体棒AB、CD可在水平轨道上自由滑动，当导体棒AB向左移动时()A．AB中感应电流的方向为A到BB．AB中感应电流的方向为B到AC．CD向左移动D．CD向右移动【答案】AD7.如图所示，在匀强磁场中放有平行铜导轨，它与大线圈M相连接，要使小导线圈N获得顺时针方向的感应电流，则放在导轨上的金属棒ab的运动情况(两线圈共面放置)是()A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动【答案】BC8.如下图所示，小圆圈表示处于匀强磁场中的闭合电路一部分导线的横截面，以速度v在纸面内运动．关于感应电流的有无及方向的判断正确的是()A．甲图中有感应电流，方向向里B．乙图中有感应电流，方向向外C．丙图中无感应电流D．丁图中a、b、c、d四个位置均无感应电流【答案】AC。

2019人教版选择性必修第二册第二章第1节楞次定律基础训练一、多选题1．如图所示，平行导轨与水平地面成θ角，沿水平方向横放在平行导轨上的金属棒ab 处于静止状态。

现加一个竖直向下的匀强磁场，使磁场的磁感应强度逐渐均匀增大，直到ab开始运动，则在金属棒ab运动之前，关于金属棒ab受到的力，下列说法正确的是（）A．静摩擦力逐渐减小，方向不变B．静摩擦力逐渐增大，方向不变C．支持力逐渐减小D．支持力先减小后增大2．如图所示，正方形金属线圈abcd边长为L，电阻为R。

现将线圈平放在粗糙水平传送带上，ab边与传送带边缘QN平行，随传送带以速度v匀速运动，匀强磁场的边界PQNM是平行四边形，磁场方向垂直于传送带向上，磁感应强度大小为B，PQ与QN 夹角为45°，PM长为2L，PQ足够长，线圈始终相对于传送带静止，在线圈穿过磁场区域的过程中，下列说法错误的是（）A．线圈感应电流的方向先是沿adcba后沿abcdaB．线圈受到的静摩擦力先增大后减小C．线圈始终受到垂直于ad向右的静摩擦力D．线圈受到摩擦力的最大值为22 B L v R3．如图所示，竖直向下的匀强磁场中，有一个带铜轴的铜盘，用铜刷把盘缘和轴连接，外接一电流表，当铜盘按图示方向匀速转动时，则（）A．电流表中有a→b的电流B．电流表中有b→a的电流C．穿过盘面的磁通量不变，不产生感应电流D．盘中有从盘边缘向盘中心的电流二、单选题4．如图所示，闭合导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度B的大小随时间变化．关于线框中感应电流的说法正确的是()A．当B增大时，俯视线框，电流为逆时针方向B．当B增大时，线框中的感应电流一定增大C．当B减小时，俯视线框，电流为逆时针方向D．当B减小时，线框中的感应电流一定增大5．如图所示，矩形闭合线圈abcd竖直放置，OO′是它的对称轴，通电直导线AB与OO′平行，设沿adcba方向为感应电流的正方向，初始线圈位置处于AB与OO′决定的平面，则在线圈转动半圈的时间内线圈中感应电流随时间变化关系正确的是（）A．B．C．D．6．如图所示，在载流直导线旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两根可自由滑动的导体棒ab和cd，当载流直导线中的电流逐渐减弱时，导体棒ab和cd的运动情况是（）A．一起向左运动B．一起向右运动C．相向运动，相互靠近D．相背运动，相互远离7．如图所示，A、B为两个相同的环形线圈，共轴并靠近放置。

……○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________……○…………内…………○…………装…………○…………订…………○…………线…………○…………2013-2014学年度学校2月月考卷试卷副标题考试范围：xxx ；考试时间：100分钟；命题人：xxx注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）请点击修改第I 卷的文字说明 评卷人 得分一、选择题（题型注释）1．如图所示，固定长直导线A 中通有恒定电流。

一个闭合矩形导线框abcd 与导线A 在同一平面内，并且保持ab 边与通电导线平行，线圈从图中位置1匀速向右移动到达位置2。

关于线圈中感应电流的方向，下面的说法正确的是A ．先顺时针，再逆时针B ．先逆时针，再顺时针C ．先顺时针，然后逆时针，最后顺时针D ．先逆时针，然后顺时针，最后逆时针 【答案】C 【解析】试题分析：由安培定则可得导线左侧有垂直纸面向外的磁场，右侧有垂直纸面向里的磁场，且越靠近导线此场越强，线框在导线左侧向右运动时，向外的磁通量增大，由楞次定律可知产生顺时针方向的感应电流；线框跨越导线的过程中，先是向外的磁通量减小，后是向里的磁通量增大，由楞次定律可得线框中有逆时针方向的电流；线框在导线右侧向右运动的过程中，向里的磁通量减小，由楞次定律可知产生顺时针方向的感应电流；综上可得线圈中感应电流的方向为：先顺时针，然后逆时针，最后顺时针。

故选C考点：楞次定律的应用点评：弄清楚导线两侧磁场强弱和方向的变化的特点，线框在导线两侧运动和跨越导线的过程中磁通量的变化情况是解决本题关键。

2．如图所示，在两根平行长直导线M 、N 中，通入同方向同大小的电流，导线框abcd 和两导线在同一平面内，线框沿着与两导线垂直的方向，自左向右在两导线间匀速移动，在移动过程中，线框中感应电流的方向为试卷第2页，总44页A ．沿adcba 不变B ．沿abcda 不变C ．由abcda变成adcba D ．由adcba 变成abcda 【答案】B 【解析】试题分析：线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框的磁通量先垂直纸面向外减小，后垂直纸面向里增大，由楞次定律可知，感应电流的磁场方向一直垂直纸面向外，由安培定则知感应电流一直沿adcba 不变；故B 正确考点：楞次定律的应用点评：难度中等，弄清楚两导线中间磁场强弱和方向的变化的特点是解决本题关键，应用楞次定律判断感应电流方向的关键是确定原磁场的方向及磁通量的变化情况3．如图所示，一个闭合三角形导线框ABC 位于竖直平面内，其下方（略靠前）固定一根与线框平面平行的水平直导线，导线中通以图示方向的恒定电流。

楞次定律1．右手定则：将右手手掌伸平，使大拇指与其余并拢四指垂直,并与手掌在同一个平面内,让磁感线垂直从手心进入，大拇指指向导体运动方向，这时四指所指的就是感应电流的方向．2．楞次定律：感应电流具有这样的方向,即感应电流的磁场总是要阻碍引起感应电流的磁通量的变化．3．下列说法正确的是( ）A．感应电流的磁场方向总是与引起感应电流的磁场方向相反B．感应电流的磁场方向与引起感应电流的磁场方向可能相同，也可能相反C．楞次定律只能判定闭合回路中感应电流的方向D．楞次定律可以判定不闭合的回路中感应电动势的方向4．如图1所示，一线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在匀强磁场中运动，已知线圈平面始终与纸面垂直,当线圈第一次通过位置Ⅰ，Ⅱ，Ⅲ时(位置Ⅱ正好是细杆竖直位置)，线圈内的感应电流方向(顺着磁场方向看去）是（）图1A．Ⅰ，Ⅱ，Ⅲ位置均是顺时针方向 B．Ⅰ，Ⅱ，Ⅲ位置均是逆时针方向C．Ⅰ位置是顺时针方向，Ⅱ位置为零,Ⅲ位置是逆时针方向D．Ⅰ位置是逆时针方向,Ⅱ位置为零，Ⅲ位置是顺时针方向5．如图2所示,当导体棒MN在外力作用下沿导轨向右运动时，流过R的电流方向是（）图2A. 由A→B B。

由B→A C．无感应电流 D．无法确定【概念规律练】知识点一右手定则1。

如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为a→b的是（ )2．如图3所示，导线框abcd与通电直导线在同一平面内，直导线通有恒定电流并通过ad和bc的中点，当线框向右运动的瞬间，则( )图3A．线框中有感应电流,且按顺时针方向B．线框中有感应电流,且按逆时针方向C．线框中有感应电流，但方向难以判断D．由于穿过线框的磁通量为零,所以线框中没有感应电流知识点二楞次定律的基本理解图43．如图4所示为一种早期发电机原理示意图,该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称,在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧错误!运动（O是线圈中心），则( ）A．从X到O，电流由E经G流向F，先增大再减小B．从X到O，电流由F经G流向E，先减小再增大C．从O到Y，电流由F经G流向E，先减小再增大D．从O到Y，电流由E经G流向F，先增大再减小应用楞次定律判断感应电流的一般步骤：错误!错误!错误!错误!错误!4．如图5所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时线圈中能得到逆时针方向的感应电流,磁铁的运动方式应是( )图5A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动 D．磁铁在线圈平面内逆时针转动此题是“逆方向”应用楞次定律，只需把一般步骤“逆向”即可错误!错误!错误!错误!错误!【方法技巧练】一、增反减同法5．某磁场磁感线如图6所示，有一铜线圈自图示A处落至B处,在下落过程中，自上向下看，线圈中的感应电流方向是（）图6A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针6．电阻R、电容C与一线圈连成闭合回路,条形磁铁静止于线圈的正上方，N极朝下,如图7所示，现使磁铁开始自由下落,在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是（)图7A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电二、来拒去留法7．如图8所示,当磁铁突然向铜环运动时，铜环的运动情况是（)图8A．向右摆动B．向左摆动C．静止D．无法判定8．如图9所示,蹄形磁铁的两极间，放置一个线圈abcd，磁铁和线圈都可以绕OO′轴转动，磁铁如图示方向转动时，线圈的运动情况是( )图9A．俯视，线圈顺时针转动，转速与磁铁相同B．俯视，线圈逆时针转动，转速与磁铁相同C．线圈与磁铁转动方向相同,但转速小于磁铁转速D．线圈静止不动三、增缩减扩法9．如图10所示,光滑固定导轨M、N水平放置,两根导体棒P、Q平行放置于导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时( ）图10A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为gD．磁铁的加速度小于g10．如图11(a)所示,两个闭合圆形线圈A、B的圆心重合，放在同一水平面内,线圈A中通以如图(b）所示的交变电流，t＝0时电流方向为顺时针（如图箭头所示)，在t1~t2时间段内，对于线圈B，下列说法中正确的是( )图11A．线圈B内有顺时针方向的电流，线圈有扩张的趋势B．线圈B内有顺时针方向的电流，线圈有收缩的趋势C．线圈B内有逆时针方向的电流,线圈有扩张的趋势D．线圈B内有逆时针方向的电流，线圈有收缩的趋势3. BD 4。

楞次定律1.某实验小组用如图所示的实验装置来验证楞次定律，当条形磁铁自上而下穿过固定线圈时，通过电流计的感应电流方向是()A．a→G→b B．先a→G→b，后b→G→aC．b→G→a D．先b→G→a，后a→G→b答案：D2．在赤道上空，一根沿东西方向的水平导线自由下落，则关于导线上各点的电势，正确的说法是() A．东端高B．西端高C．中点高D．各点电势相同答案：A3.电阻R、电容C与一个线圈连成闭合回路，条形磁铁静止在线圈的正上方，N极朝下，如图所示，现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是()A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电答案：D4．1931年，英国物理学家狄拉克从理论上预言了存在着只有一个磁极的粒子——磁单极子，如图所示，如果有一个磁单极子(单N极)从a点开始穿过线圈后从b点飞过，那么()A．线圈中感应电流的方向是沿PMQ方向B．线圈中感应电流的方向是沿QMP方向C．线圈中感应电流的方向先是沿QMP方向，然后是PMQ方向D．线圈中感应电流的方向先是沿PMQ方向，然后是QMP方向答案：B5.如图所示，螺线管B置于闭合金属圆环A的轴线上，当B中通过的电流I减小时()A．环A有缩小的趋势B．环A有扩张的趋势C．螺线管B有缩短的趋势D．螺线管B有伸长的趋势答案：AD6.如图所示，当穿过闭合回路的磁通量均匀增加时，内外两金属环中感应电流的方向为()A．内环逆时针，外环顺时针B．内环顺时针，外环逆时针C．内环逆时针，外环逆时针D．内环顺时针，外环顺时针答案：B7.如图所示，蹄形磁铁和矩形线圈均可绕竖直轴OO′转动，若线圈和转轴之间的摩擦不能忽略，从上向下看，当磁铁逆时针匀速转动时，则()A．线圈将逆时针匀速转动，转速与磁铁相同B ．线圈将逆时针匀速转动，转速一定比磁铁转速小C ．磁铁从图示位置开始转动，此时线圈abcd 中的感应电流的方向是abcdaD ．在磁铁不断转动的过程中，线圈abcd 中的感应电流的方向一定会发生改变答案：BCD8.当闭合线圈abcd 在磁场中运动到如图所示位置时，ab 边受到竖直向上的磁场力作用，则可判断此时线圈的运动情况是( )A ．向左运动，移进磁场B ．向右运动，移出磁场C ．以ad 边为轴转动D ．以ab 边为轴转动答案：B二、非选择题(共60分)9．(12分)某同学在“探究电磁感应的产生条件”的实验中，设计了如图所示的装置．线圈A 通过电流表甲、高阻值的电阻R ′、滑动变阻器R 和开关S 连接到电源上，线圈B 的两端接到另一只电流表乙上，两个电流表完全相同，零刻度居中．闭合开关后，当滑动变阻器R 的滑片P 不动时，甲、乙两只电流表指针的位置如图所示．(1)当滑片P 较快地向左滑动时，电流表甲的指针偏转情况是________，电流表乙的指针偏转情况是________．(填“向右偏”“向左偏”或“不偏转”)(2)断开开关，待电路稳定后再迅速闭合开关，电流表乙的指针偏转情况是________．(填“向左偏”“向右偏”或“不偏转”)(3)从上述实验可以初步得出结论：______________________________________答案：(1)向右偏 向左偏 (2)向左偏 (3)穿过闭合回路的磁通量变化而产生感应电流，感应电流的磁场总要阻碍引起感应电流的磁通量的变化10．(14分)如图所示，将条形磁铁插入螺线管时，产生如图所示的感应电流，则a 、b 两点哪点电势高？条形磁铁哪端是N 极？解析：在条形磁铁插入过程中，螺线管中磁通量变化，引起感应电流，可将螺线管看成电源，在电源外部，电流由高电势流向低电势，因此b 点电势高．由安培定则知，感应磁场方向向上，而引起感应电流的磁场在增加，因此其方向向下，即下端为N 极，上端为S 极．答案：b 点电势高，下端为N 极11．(14分)如图所示为闭合导体回路中的一部分导体AB 在磁场中做切割磁感线运动的情况，分析各图中感应电流的方向．答案：甲：A →B 乙：B →A 丙：A →C →B →A 丁：B →A。

楞次定律专题练习8（有答案）1．如图所示，A、B、C是三个完全相同的灯泡，L是一个自感系数较大的线圈，其直流电阻可忽略不计，则（）A．S闭合时，B，C灯立即亮，A灯缓慢亮B．电路接通稳定后，B，C灯亮度不同C．电路接通稳定后断开S，A灯闪一下后逐渐熄灭D．电路接通稳定后断开S，b点的电势高于a点【答案】C【知识点】自感与互感【解析】【解答】A．S闭合的瞬间，通过L的电流等于零，A、B、C灯都立即亮，A不符合题意；B．电路接通稳定后，L相当于导线，B、C灯亮度相同，B不符合题意；C．电路接通稳定后，L相当于导线，A灯熄灭，断开S的瞬间，L相当于电源给A灯供电，A灯又亮了，然后A灯逐渐熄灭，所以A灯闪一下后逐渐熄灭，C符合题意；D．电路接通稳定时，通过L的电流方向向左，断开S的瞬间，L相当于电源阻碍电流减小，产生向左的电流，a是电源的正极，b是电源的负极，b点的电势低于a点，D不符合题意。

故答案为：C。

【分析】根S闭合的瞬间，利用通过L的电流分析ABC灯的亮度变化情况。

电路接通稳定后结合自感现象和电路的分析进行分析判断。

2．某“超薄磁吸无线充电器”的充电功率为30W，同时支持360°磁力吸附，可直接吸附在手机上进行无线充电。

该充电器的工作原理如图所示，当充电器上的发射线圈通入正弦式交变电流后，就会在接收线圈中感应出电流，实现为手机电池充电。

某次测试时，该充电器接入电压瞬时值u=220√2sin(100πt)V的交流电源，发射线圈和接收线圈的匝数之比为22：1，不计能量损耗，下列说法正确的是（）A．接收线圈中电流产生的磁场恒定不变B．接收线圈中电流的频率为100HzC．接收线圈两端电压的有效值为10√2VD．接收线圈中的电流为3A【答案】D【知识点】自感与互感；变压器原理【解析】【解答】A．当充电器上的发射线圈通入正弦式交变电流后，就会在接收线圈中感应出正弦交变电流，故接受线圈中电流周期性变化，产生的磁场也会周期性变化，A不符合题意；B．由发射线圈电压瞬时值表达式u=220√2sin(100πt)V可知ω=100πrad/s，故发射线圈中交流电的频率为f=ω2π=100π2πHz=50Hz，接收线圈中电流的频率与发射线圈中电流的频率相同，故接收线圈中电流的频率为50Hz，B不符合题意；C．发射线圈中电压的有效值为U1=220√2√2=220V，由U1U2=n1n2可得接收线圈两端电压的有效值为U2=n2n1U1=22022V=10V，C不符合题意；D．本题中充电器不计能量损耗，则有P1=P2=U2I2=30W，可得接收线圈中的电流为I2=P2 U2=3010A=3A，D符合题意。
