瓦楞铝板吊顶技术交底记录

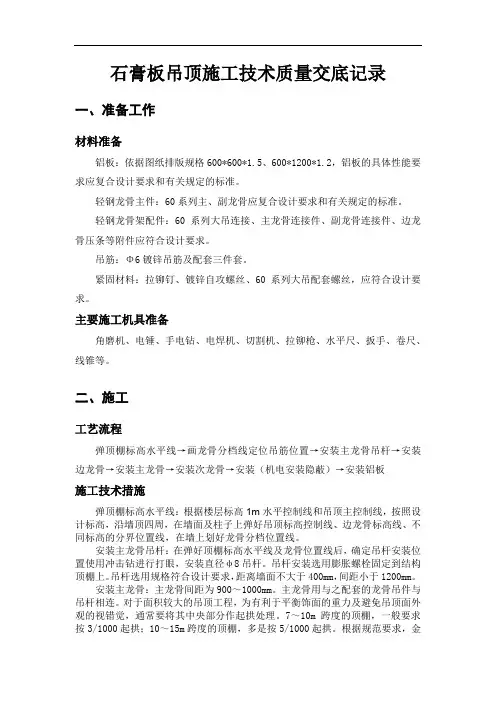

石膏板吊顶施工技术质量交底记录一、准备工作材料准备铝板：依据图纸排版规格600*600*1.5、600*1200*1.2，铝板的具体性能要求应复合设计要求和有关规定的标准。

轻钢龙骨主件：60系列主、副龙骨应复合设计要求和有关规定的标准。

轻钢龙骨架配件：60系列大吊连接、主龙骨连接件、副龙骨连接件、边龙骨压条等附件应符合设计要求。

吊筋：Φ6镀锌吊筋及配套三件套。

紧固材料：拉铆钉、镀锌自攻螺丝、60系列大吊配套螺丝，应符合设计要求。

主要施工机具准备角磨机、电锤、手电钻、电焊机、切割机、拉铆枪、水平尺、扳手、卷尺、线锥等。

二、施工工艺流程弹顶棚标高水平线→画龙骨分档线定位吊筋位置→安装主龙骨吊杆→安装边龙骨→安装主龙骨→安装次龙骨→安装（机电安装隐蔽）→安装铝板施工技术措施弹顶棚标高水平线：根据楼层标高1m水平控制线和吊顶主控制线，按照设计标高，沿墙顶四周，在墙面及柱子上弹好吊顶标高控制线、边龙骨标高线、不同标高的分界位置线，在墙上划好龙骨分档位置线。

安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆安装位置使用冲击钻进行打眼，安装直径φ8吊杆。

吊杆安装选用膨胀螺栓固定到结构顶棚上。

吊杆选用规格符合设计要求，距离墙面不大于400mm，间距小于1200mm。

安装主龙骨：主龙骨间距为900～1000mm。

主龙骨用与之配套的龙骨吊件与吊杆相连。

对于面积较大的吊顶工程，为有利于平衡饰面的重力及避免吊顶面外观的视错觉，通常要将其中央部分作起拱处理。

7～10m跨度的顶棚，一般要求按3/1000起拱；10～15m跨度的顶棚，多是按5/1000起拱。

根据规范要求，金属龙骨吊顶中间部分的起拱高度尺寸，应不小于房间短向跨度的1/200。

安装次龙骨：根据图纸排版进行次龙骨安装，并进行加固。

安装铝板：铝板安装前在铝板背面安装好暗架龙骨，用吊挂件与装好的龙骨架连接。

根据本工程特点，吊顶施工时，首先施工不同吊顶材料交接处部位、不同高差交接部位，包括这些部位的吊杆安装，高差处侧立面钢骨架安装施工，面层分隔线控制等，然后施工中间部位吊顶。

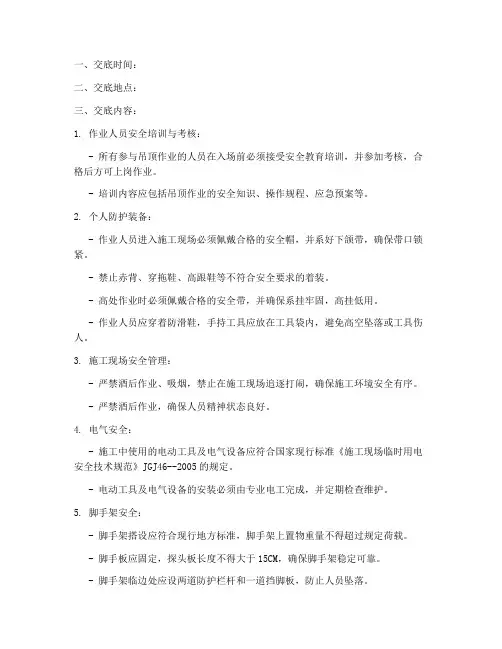

一、交底时间：二、交底地点：三、交底内容：1. 作业人员安全培训与考核：- 所有参与吊顶作业的人员在入场前必须接受安全教育培训，并参加考核，合格后方可上岗作业。

- 培训内容应包括吊顶作业的安全知识、操作规程、应急预案等。

2. 个人防护装备：- 作业人员进入施工现场必须佩戴合格的安全帽，并系好下颌带，确保带口锁紧。

- 禁止赤背、穿拖鞋、高跟鞋等不符合安全要求的着装。

- 高处作业时必须佩戴合格的安全带，并确保系挂牢固，高挂低用。

- 作业人员应穿着防滑鞋，手持工具应放在工具袋内，避免高空坠落或工具伤人。

3. 施工现场安全管理：- 严禁酒后作业、吸烟，禁止在施工现场追逐打闹，确保施工环境安全有序。

- 严禁酒后作业，确保人员精神状态良好。

4. 电气安全：- 施工中使用的电动工具及电气设备应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46--2005的规定。

- 电动工具及电气设备的安装必须由专业电工完成，并定期检查维护。

5. 脚手架安全：- 脚手架搭设应符合现行地方标准，脚手架上置物重量不得超过规定荷载。

- 脚手板应固定，探头板长度不得大于15CM，确保脚手架稳定可靠。

- 脚手架临边处应设两道防护栏杆和一道挡脚板，防止人员坠落。

6. 吊顶施工安全：- 吊顶的主、副龙骨与结构面要连接牢固，防止吊顶脱落伤人。

- 高大工业厂房的吊顶，搭设满堂红脚手架要有马道，以供作业人员上下行走及材料的运输。

- 吊顶下方不得有其他人员来回行走，以防掉物伤人。

7. 材料与工具管理：- 施工中使用的各种工具（高梯、条凳等）、机具应符合相关规定要求，利于操作，确保安全。

- 高处作业时，上面的材料码放必须平稳可靠，工具不得乱放，应放入工具袋内。

8. 明火作业安全：- 使用电、气焊等明火作业，应清除周围及焊渣溅落区的可燃物，并设专人监护。

9. 玻璃处理与搬运：- 裁割玻璃应在房间内进行，边角余料要集中堆放，并及时处理。

- 人工搬运玻璃时应戴手套或垫上布、纸，散装玻璃运输必须采用专门夹具（架）。

铝扣板吊顶技术交底记录技术交底记录鲁JJ—工程名称交底部位齐河名士华庭项目厨房卫生间吊顶施工单位工序名称曲阜市佳源建安装饰有限公司铝扣板吊顶交底提要：1、施工工艺；2、施工准备；3、作业条件；4、施工要点；5、质量要求；6、安全要求；7、环保要求交底内容1、作业条件1）、施工前，首先提出铝板天花之品牌、规格及其配件并提供样品，经甲方认可后，方可进料2）、室内弹好+cm线，并根据施工要求，核定吊顶天花高度、水平位置3）、吊顶内的各种管线都安装完毕，并做好隐蔽验收 2、施工工艺 1）、工艺流程弹线→ 划龙骨分档线→ 安装吊杆和挂件→ 安装主龙骨→ 安装次龙骨→ 安装罩面板→ 安装压条 2）、弹线根据设计图纸在吊顶的房间内的墙面上面弹出吊顶面板的水平控制标高线弹出吊顶主龙骨和次龙骨控制线，主龙骨最大间距mm，次龙骨根据吊顶板规格来定项目技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存山东省建设工程质量监督总站监制技术交底记录鲁JJ—工程名称齐河名士华庭项目交底部位厨房卫生间吊顶曲阜市佳源建安装饰有限公施工单位司工序名称铝扣板吊顶交底提要：1、施工工艺；2、施工准备；3、作业条件；4、施工要点；5、质量要求；6、安全要求；7、环保要求交底内容： 3）、安装吊杆和挂件吊杆采用Φ8全丝镀锌吊杆，吊杆吊点至龙骨末端最大距离不得大于MM，吊杆间距不大于MM吊杆与楼板连接处使用Φ10内膨胀螺栓固定牢固安装吊杆若遇到空调通风管道大于㎜时，应在风管两侧固定Φ8全丝镀锌吊杆，用40*40*4mm角钢水平与两侧吊杆焊接，然后再按规划好的吊点间距施工吊杆长度超过mm需要加反支撑 4）、安装边龙骨按照天花高度控制线，安装铝板天花龙骨及修边角 5）、安装主龙骨主龙骨应挂在主吊件上，主龙骨间距不大于mm主龙骨距离墙面为㎜，主龙骨悬挑不得大于mm安装主龙骨时控制好起拱高度，起拱高度为房间短向跨度2‰ 相邻的主龙骨对接头要错开主龙骨挂好后应调平检查评定合格后进行下道工序施工 6）、安装次龙骨条形铝板次龙骨间距mm，采用专用接件与主龙骨连接项目技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存山东省建设工程质量监督总站监制技术交底记录工程名称交底部位齐河名士华庭项目卫生间吊顶施工单位公司工序名称曲阜市佳源建安装饰有限铝扣板吊顶交底提要：1、施工工艺；2、施工准备；3、作业条件；4、施工要点；5、质量标准；6、成品保护；7、安全环保要求交底内容： 7）、安装吊顶板块安装前，首先检查铝板的几何尺寸、外观有无变形、表面有无划痕等缺陷安装时轻力推按铝板边缘，将之扣于龙骨凸齿上，切勿用力按铝板中央部分随时检查铝板的平整度及相邻板块的高低差8）、铝板裁割时，应采取有效保护措施，以防铝板产生变形及表面划伤 3、质量标准1）、主控项目①、吊顶标高、尺寸、起拱和造型应符合设计要求②、轻钢龙骨和罩面板的材质、品种、样式、规格应符合设计要求③、轻钢龙骨的吊杆，龙骨安装位置正确，连接牢固、无松动④、饰面材料的材质、品种、规格、图案和颜色应符合设计要求2）、一般项目①、轻钢龙骨应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求②、罩面板表面平整、洁净、颜色一致，无污染，返锈等项目技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存技术交底记录鲁JJ—工程名称交底部位齐河名士华庭项目卫生间吊顶曲阜市佳源建安装饰有限施工单位公司工序名称铝扣板吊顶交底提要：1、施工工艺；2、施工准备；3、作业条件；4、施工要点；5、质量标准；6、成品保护；7、安全环保要求交底内容：③、罩面板接缝符合设计要求，压条宽窄一致、平直、整齐、接缝严密④吊顶四周水平线应顺直，吊顶与墙面无空隙 3）、允许偏差项目条扣板序号项类 1 2 3骨 4 5罩 6面 7板 8 9方扣板检验方法。

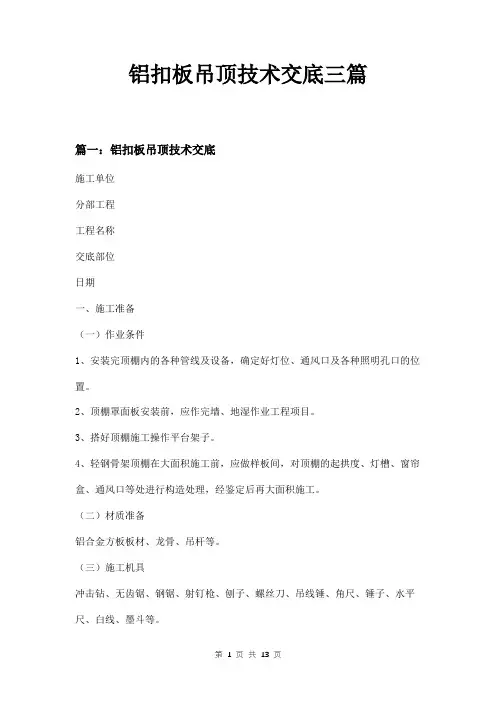

铝扣板吊顶技术交底三篇篇一：铝扣板吊顶技术交底施工单位分部工程工程名称交底部位日期一、施工准备（一）作业条件1、安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种照明孔口的位置。

2、顶棚罩面板安装前，应作完墙、地湿作业工程项目。

3、搭好顶棚施工操作平台架子。

4、轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理，经鉴定后再大面积施工。

（二）材质准备铝合金方板板材、龙骨、吊杆等。

（三）施工机具冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等。

二、质量要求具体要求参照本节“石膏板吊顶”相应部分。

三、工艺流程基层弹线→安装吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装铝合金方板→饰面清理→分项、检验批验收四、施工工艺1、弹线””根据楼层标高水平线，按照设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上画好龙骨分档位置线。

2、安装主龙骨吊杆””在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊杆，吊杆安装用φ8膨胀螺栓固定在顶棚上。

吊杆选用φ8圆钢，吊筋间距控制在1200mm范围内。

3、安装主龙骨””主龙骨一般选用C38轻钢龙骨，间距控制在1200mm范围内。

安装时采用与主龙骨配套的吊件与吊杆连接。

4、安装边龙骨””按天花净高要求在墙四周用水泥钉固定25×25mm烤漆龙骨，水泥钉间距不大于300mm。

5、安装次龙骨””根据铝扣板的规格尺寸，安装与板配套的次龙骨，次龙骨通过吊挂件吊挂在主龙骨上。

当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先调直后固定。

6、安装金属板””铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。

安装时，轻拿轻放，必须顺着翻边部位顺序将方板两边轻压，卡进龙骨后再推紧。

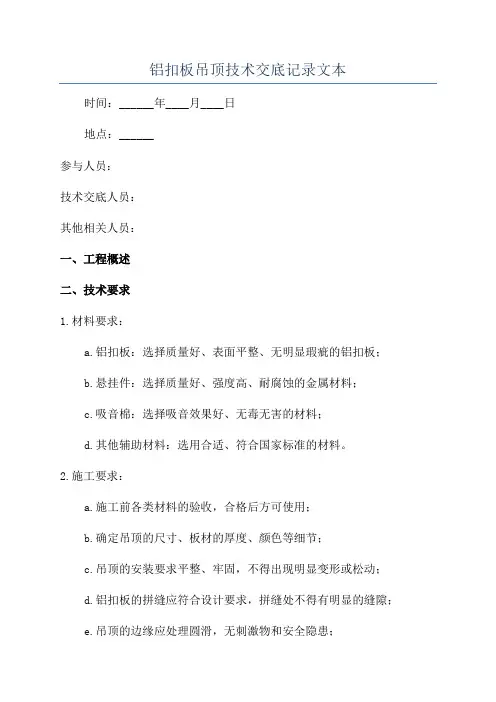

铝扣板吊顶技术交底记录文本时间：______年____月____日地点：______参与人员：技术交底人员：其他相关人员：一、工程概述二、技术要求1.材料要求：a.铝扣板：选择质量好、表面平整、无明显瑕疵的铝扣板；b.悬挂件：选择质量好、强度高、耐腐蚀的金属材料；c.吸音棉：选择吸音效果好、无毒无害的材料；d.其他辅助材料：选用合适、符合国家标准的材料。

2.施工要求：a.施工前各类材料的验收，合格后方可使用；b.确定吊顶的尺寸、板材的厚度、颜色等细节；c.吊顶的安装要求平整、牢固，不得出现明显变形或松动；d.铝扣板的拼缝应符合设计要求，拼缝处不得有明显的缝隙；e.吊顶的边缘应处理圆滑，无刺激物和安全隐患；f.施工完毕后，应及时清理工地，保持整洁。

3.安全要求：a.施工人员必须持有效上岗证，全程佩戴防护服具；b.施工过程中必须遵守安全操作规程；c.设立安全防护网，确保材料不会掉落；d.施工现场必须设置明显的警示标志，提醒他人注意安全；e.发现安全隐患，立即报告相关负责人。

三、施工流程1.准备工作：a.组织人员和工具材料；b.对施工区域进行清理，确保施工环境整洁；c.搭建脚手架，确保施工安全。

2.测量确认：a.根据建筑设计图纸，进行吊顶区域的测量，并做好记录；b.根据测量结果，确认铝扣板和悬挂件的尺寸。

3.材料准备：a.经过测量确认后，向供货商下订单，提前准备铝扣板和悬挂件等主要材料；b.检查所订购的材料是否符合要求，如有瑕疵及时更换。

4.安装：a.按照设计要求，先安装悬挂件，做好固定；b.根据实际尺寸切割铝扣板，并将其安装在悬挂件上；c.将吸音棉粘贴在铝扣板的背面；d.根据设计要求，按照一定的排列顺序将铝扣板拼接在一起；e.验收结构牢固，安装是否平整、合理。

5.清理工地：a.施工结束后，清理工地垃圾和材料；b.及时清理水泥痕迹，保持环境整洁。

四、质量验收a.完成铝扣板吊顶施工后，需对施工质量进行验收；b.验收的主要内容包括吊顶的平整度、牢固度、拼接缝隙和颜色等；c.验收合格后方可移交给建设单位。

技术交底记录资料编号表C2-1工程名称交底日期施工单位分项工程名称装修工程交底提要吊顶安装施工技术交底交底内容：1.施工准备1.1技术准备1.1.1、准备好规范、标准及各类的技术资料表格。

1.1.2、熟悉有关图纸洽商和规程规范要求，编制施工方案。

1.1.3、材料进场后，应检验产品合格证、使用说明书并按规定取样复试，严禁在工程中使用不合格的材料。

1.1.4、材料进场检验资料：各种材料需提供生产厂家资质、材料出场合格证、检测报告。

1.1.5、由项目部技术部门组织相关人员及施工队伍认真学习图纸，并进行自审、会审工作，以便正确无误地施工。

通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。

1.1.6、管理人员、技术人员对施工人员现场进行交底。

1.2材料准备1.2.1主要材料U型轻钢龙骨、T型龙骨、φ6吊杆、（300*300）0.5厚铝扣板、封边装饰条。

1.3工机具准备小线、切割机、冲击钻、实用工具包、墨盒、脚手架、脚手板、。

1.4作业条件1.4.1首先应有关部门进行主体结构验收，合格后方可进行施工。

1.4.2所有水电管件、预留孔洞处理完毕。

1.4.3施工前，检测所有门窗安装是否正确及牢固。

审核人交底人接受交底人资料编号表C2-1工程名称交底日期2013年4月1日施工单位分项工程名称交底提要吊顶安装施工技术交底1.4.4项目管理与技术人员已对施工人员进行交底。

1.4.5各种施工机具已到位并有储备量。

2.1、工艺流程顶棚标高弹水平线→划龙骨分档线→吊件安装→安装主龙骨→安装次龙骨→安装罩面板→安装封边装饰条2.2、工艺要点2.2.1弹线：从1000mm水平线量至吊顶设计高度（2150mm）加上0.5mm(铝条板板的厚度)，沿墙(烟筒道)弹线，即为吊顶次龙骨的下皮线。

同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。

2.2.2划龙骨分档线：根据规范要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档线。

表 C2-1工程名称交底日期年月日施工单位分项工程名称铝扣板吊顶交底概要铝扣板吊顶的有关资料、机具准备、质量要求及施工工艺。

交底内容：一、资料准备铝合金方板板材、龙骨、吊筋等。

二、机具准备冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线，墨斗等。

三、作业条件1、安装完顶棚内的各样管线及设备，确立好灯位、通风口及各样照明孔口的地点。

2、顶棚罩面板安装前，应作完墙地湿作业工程项目。

3、搭好顶棚施工操作平台架子。

4、轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行结构处理，经判定后再大面积施工。

四、施工工艺1、工艺流程基层弹线→安装吊筋→安装主龙骨→安装边龙骨→安装次龙骨→安装铝合金方板→饰面清理2、弹线：依据楼层标高水平线，依据设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上划好龙骨分档地点线。

3、安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨地点线后，确立吊杆下端头的标高，安装早先加工好的吊筋，吊筋安装用10 膨胀螺栓固定在顶棚上。

吊筋采纳8 圆钢，吊筋间距控制在1200mm 范围内。

4、安装主龙骨：主龙骨一般采纳UC38轻钢龙骨，间距控制在1200mm范围内。

安装时采纳与主龙骨配套的悬挂件与吊筋连结。

5、安装边龙骨：安装后天花净高要求在墙四周用水泥钉固定25× 25烤漆龙骨，水泥钉间距不大于300mm 。

6、安装次龙骨：依据铝扣板的规格尺寸，安装与板配套的次龙骨，次龙骨经过悬挂件，悬挂在主龙骨上。

当次龙骨长度需多根持续接长时，用次龙骨连结件，在悬挂次龙骨的同时，将相对端头相连结，并先调直后固定。

7、安装金属板：铝扣板安装时在装置面积的中间地点垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。

安装时，轻拿轻放，一定顺着翻边部位次序将方板两边轻压，卡进龙骨后再推紧。

8、清理：铝扣板安装完后，需用布把板面所有擦抹干净，不得有污物及手印等。

交底内容：一、材料准备铝合金方板板材、龙骨、吊筋等。

二、机具准备冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线，墨斗等。

三、作业条件1、安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种照明孔口的位置。

2、顶棚罩面板安装前，应作完墙地湿作业工程项目。

3、搭好顶棚施工操作平台架子。

4、轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理，经鉴定后再大面积施工。

四、施工工艺1、工艺流程基层弹线→安装吊筋→安装主龙骨→安装边龙骨→安装次龙骨→安装铝合金方板→饰面清理2、弹线：根据楼层标高水平线，按照设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上划好龙骨分档位置线。

3、安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊筋，吊筋安装用10膨胀螺栓固定在顶棚上。

吊筋选用8圆钢，吊筋间距控制在1200mm范围内。

4、安装主龙骨：主龙骨一般选用UC38轻钢龙骨，间距控制在1200mm范围内。

安装时采用与主龙骨配套的吊挂件与吊筋连接。

5、安装边龙骨：安装后天花净高要求在墙四周用水泥钉固定25×25烤漆龙骨，水泥钉间距不大于300mm。

6、安装次龙骨：根据铝扣板的规格尺寸，安装与板配套的次龙骨，次龙骨通过吊挂件，吊挂在主龙骨上。

当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先调直后固定。

7、安装金属板：铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。

安装时，轻拿轻放，必须顺着翻边部位顺序将方板两边轻压，卡进龙骨后再推紧。

8、清理：铝扣板安装完后，需用布把板面全部擦拭干净，不得有污物及手印等。

五、质量要求1、主控项目：（1）、吊顶标高、尺寸、起拱和造型应符合设计要求。
