武汉****居住区（北片）宗地六3号~5号、9号楼外架施工组织设计重庆****有限公司CHONGQING **** SCAFFOLD CO.，LTD.脚手架施工组织设计一、编制依据《建筑施工安全检查标准》（JGJ59-99）《建筑施工附着式升降脚手架管理暂行规定》建建［2000］230《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001《混凝土结构设计规范》GB50010-2002《冷弯薄壁型钢结构技术规范》GB50018-2002《建筑施工高处作业安全技术规范》（JGJ80-91）《钢结构工程施工质量验收规范》（GB50017-2003）《铧建牌附着式升降脚手架操作规程》本工程施工图纸；二、工程概述武汉XXXXXXXXX项目3号、4号楼标准层层高3.0m，5号、9号楼标准层层高3.1m，总高96.6m,该工程为框剪结构，该工地位于武汉XXX,该工程施工环境较好，根据工程具体情况，现采用铧建牌附着式升降脚手架对该工程进行施工防护。
升降脚手架（以下简称外架）3#楼服务范围为建筑物3层-32层，标高+12.6m至+ 96.6m。
外架分M片（DD1～DD19）、N片（DD20～DD38）；4#楼服务范围为建筑物4层-32层，标高+12.6m至+ 96.6m。
外架分M片（DD1～DD14）、N片（DD15～DD31）、P片（DD32～DD46）、Q片（DD47～DD60）。
5#楼服务范围为建筑物4层-32层，标高+9.7m至+ 96.6m。
外架分为P片（DD1～DD14）、S片（DD15～DD29）、R片（DD30～DD41）；9#楼外架分M片（DD1～DD13）、N片（DD14～DD25）、P片（DD26～DD35）、Q片（DD36～DD47）。
每栋楼封蔽四层半楼层，四栋楼共布置了186个机位。
外架机位间距最大处为6m，即5#楼DD31-DD32处。
平面布置见图一1-3、1-4、1-5、1-9，辅助架的搭设见图二，主框架与支撑框架安装见图三，架体及大斜杆搭设见图四，架体离建筑物距离较大处搭设见图五，架体离建筑物标准距离处架体固定及临时连墙杆搭设见图六，架体离建筑物距离较大及檐板处架体固定见图七。
办公楼工程脚手架工程施工设计方案编制基础1.1施工组织设计1.2主要规则1.项目概述2.1项目简介本项目位于繁华地段，且靠近居民区，因此更容易扰民。
为有效避免扰民，从施工楼层南侧二层开始密封悬挂隔音帘，尽可能降低噪音。
2.施工准备工作3.1人员准备施工人员除进行必要的入场教育外，还应遵循《特种作业人员劳动安全管理办法》的规定，并在施工前向操作人员进行书面技术交底。
3.2材料准备3.施工安排4.1根据本工程的特点，本工程外脚手架搭设采用双排外脚手架(本脚手架仅作为结构的外防护和局部模板支撑(屋面悬挑部分)。
装修阶段脚手架方案详见，脚手架(柱、顶、梁)采用碗扣式脚手架。
4.2由于本工程外脚手架总高度为31.4米，符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2001)第 6.1.1条规定的结构尺寸，脚手架相应构件不需计算，附连墙件和立杆基础承载力计算书。
4.3本工程室外脚手架在15m以下采用双立杆，在转角处三根立杆呈三角形布置(如下图所示)，15m以上采用单立杆，在建筑物5层设置一个卸料口(从7层吊至5层架子)。
卸载距离是两根立杆的纵向距离，即2l = 1.5x2 = 3m。
脚手杆每层在楼板处设置刚性连接点，水平间距 4.5m，短脚手管预埋在梁上皮或楼板上，与外脚手架连接，支撑架子顶部，保证架子的整体稳定性。
4.4由于本工程施工面大，外脚手架处无“马道”，施工期间人员进出施工楼层的时间差利用楼梯间作为出入口。
安装屋顶模板时注意碗扣架预留的人员通道(碗扣架单独区域的局部横杆不连接)。
15m以下双杆超过15米的单杆4.4本工程出入口设置在竖井西侧。
当工程结构达到二层屋顶时，分别在/~和/~设置一个物料倾倒平台。
翻料平台采用φ 48钢管等外脚手架，覆盖车库顶板上层(与车库顶板相同位置用碗扣架支撑)搭设，随层上移。
平台上覆盖50mm 厚的木脚手架，结构要求同其他脚手架(平台架侧面加剪刀撑)。
1.编制依据1.1施工组织设计1.2主要规范2.工程概况2.1工程简介2.2施工难点本工程地处繁华地区，且与居民区较近，扰民发生可能性较大。
为了有效的避免扰民问题的发生，在施工层南侧由二层起封挂隔音幕布，尽最大能力降噪。
3.施工准备3.1人员准备施工操作人员除进行必须的入场教育外，还应按《特种作业人员劳动安全管理方法》的规定执行，在施工前对操作者做好书面技术交底。
3.2材料准备以上各种材料进场采购均应符合安全有关规定。
4.施工部署4.1根据工程特点，本工程外脚手架搭设采用双排外脚手架（此脚手架仅作为结构外围护及局部模板支撑（屋顶挑檐部分）使用，装修阶段脚手架方案另详，内脚手架（柱子、顶板、梁）采用碗扣式脚手架。
4.2由于本工程外脚手架总高31.4m，且符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）中第6.1.1条中构造尺寸规定，故脚手架相应杆件不需进行计算，连墙件及立杆地基承载力计算附后。
4.3本工程外脚手架在15m以下使用双立杆，转角处使用三立杆呈三角形布置（如下图所示），15m以上为单立杆，在建筑5层位置设一道卸荷（由7层吊至5层架子上）。
卸荷间距为两个立杆纵距，即2L=1.5×2=3m。
脚手杆每层在楼板位置均设刚性连接点，水平间距为 4.5m，梁上皮或楼板上面预埋短脚手管，与外脚手架连接，做好架子的支顶，保证架子的整体稳定性。
4.4本工程因施工面较大，故在外脚手架处不设马道，人员进出施工层通过施工段时间差利用楼梯间作为出入口。
注意在支搭顶板模板时碗扣架预留出人员进出通道（碗扣架分开区域局部横杆不连结）。
15m以下双立杆15m以上单立杆4.4本工程在○1轴西侧设进出入口，工程结构至二层顶板时，在○F/○5～○6及○C/○5～○6各设一个倒料平台，倒料平台采用Φ48钢管随其它外脚手架一同由车库顶板上层覆土开始搭设（车库顶板相同位置采用碗扣架支顶），随层上移，平台满浦50mm厚木脚手板，构造要求同其他脚手架（平台架侧面加设剪刀撑）。
某办公楼脚手架工程施工方案一、编制依据（一）结构及建筑招标图纸（二）《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）》（三）《建筑施工手册》（第三版）（四）《脚手架安全、技术操作规程》（五）《简明施工计算手册》（六）《安全生产手册》二、工程概况详工程说明。
三、脚手架方案选择根据本工程结构形式，外架采用双排落地钢管脚手架。
四、脚手架设计说明（一）、脚手架采用中48X3. 5mm的焊接钢管及玛钢扣件，其规格、质量必须符合有关的技术规程要求。
（二）、脚手架必须按有关规定要求及本方案搭设，严格控制荷载，使用均布荷载不得超过2700N/m2。
（三）、结构刚性连墙件设置：每层设抱柱两道，并间距4m在板上埋设刚性拉接埋件，满足2步3跨设置要求。
五、脚手架构配件质量标准（一）、钢管：采用外径中48,壁厚3. 5mm的焊接钢管，钢管长度不大于8m；钢管采用Q235A （3号）钢，其力学性能符合国家现行标准《碳素结构钢》GB700-89 中Q235A钢的规定；钢管外观无裂纹，两端面平整，无划道和弯曲，严禁打孔。
（二）、扣件：采用可锻铸造扣件，机械性能不低于KTH330 —08可锻铸铁; 扣件不得有裂纹、气孔，不得有缩松、砂眼或其它影响使用的铸造缺陷；并应将粘砂、浇冒口剩余、披缝、毛刺、氧化皮等清除干净。
扣件外表作除锈处理；扣件与钢管的贴合面必须严格整形，保证与钢管扣紧时接触良好；扣件活动部位能灵活转动，旋转扣件的两旋转面间隙小于1mm；当扣件夹紧钢管时，开口处的最小距离不小于5mm；扣件螺栓拧紧扭力矩达65N・m时，扣件不得破坏；扣件螺栓不得有滑丝现象。
（三）、脚手板：采用厚50mm、宽200nlm松木脚手板，脚手板两端用直径4mm的镀锌钢丝设两道箍，不得有开裂、腐朽现象。
六、脚手架搭设（一）施工准备各级施工负责人按照本方案要求，逐级向搭设和使用人员进行技术交底；材料人员对钢管、扣件、脚手板等进行检查验收，不合格的构配件不得使用，经检查合格的构配件按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水; 清除地面杂物，平整搭设场地，并使排水畅通。

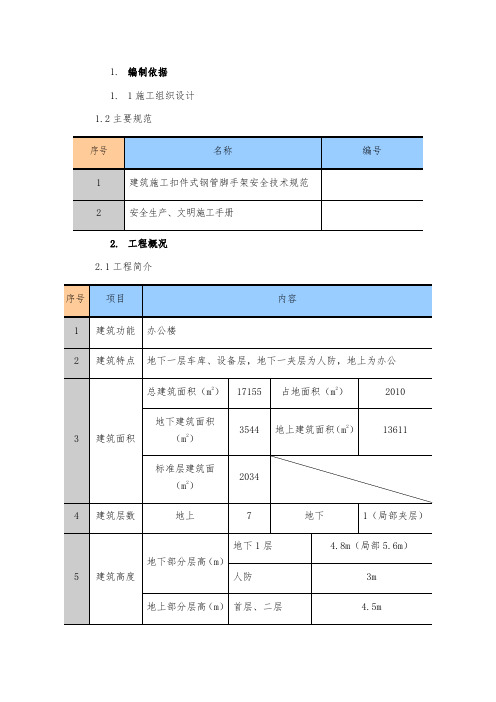

某大厦工程脚手架施工方案目录1．编制依据....................................................................................................... １1.1合同或协议............................................................................................. １1.2施工图纸................................................................................................. １1.3主要规范、规程..................................................................................... １1.4施工组织设计......................................................................................... ２2．工程概况....................................................................................................... ２2.1工程简介................................................................................................. ２2.2脚手架施工说明..................................................................................... ３3．施工布置....................................................................................................... ５3.1安全防护领导小组................................................................................. ５3.2设计总体思路......................................................................................... ５3.3架子施工准备：..................................................................................... ６4．管材及材质要求........................................................................................... ６5．地基处理要求............................................................................................... ７6．脚手架构造设计及技术措施要求 .............................................................. ８6.1立杆......................................................................................................... ８6.2扫地杆: .................................................................................................... ８6.3纵向水平杆: ........................................................................................... ８6.4 横向水平杆............................................................................................ ８6.5 剪刀撑.................................................................................................... ９6.6 连墙件（拉接点）................................................................................ ９7．卸料平台....................................................................................................... ９8．脚手板设置与要求................................................................................... １０9．人行马道................................................................................................... １０9.1护栏和护头棚..................................................................................... １１9.2安全网................................................................................................. １１10．搭设施工工艺......................................................................................... １２11．脚手架的拆除施工工艺......................................................................... １５12．防护设施措施......................................................................................... １６12.1基坑周边防护................................................................................... １６12.2楼梯间防护....................................................................................... １６12.3电梯井口防护................................................................................... １６12.4电梯井内防护................................................................................... １６12.5电梯井作业层防护........................................................................... １７12.6楼层预留孔洞、后浇带、变形缝防护 .......................................... １７12.8结构临边防护................................................................................... １７12.9安全网防护设施............................................................................... １８12.10防雷避电措施................................................................................. １８13．劳动力配备............................................................................................. １９14．材料配备................................................................................................. ２０15、允许偏差................................................................................................. ２０15.1构配件允许偏差............................................................................... ２０15.2脚手架搭设的允许偏差和检验方法 .............................................. ２１15.3扣件拧紧抽样检查数目及质量判定标准 ...................................... ２３16．安全技术措施及注意事项要求 ............................................................ ２３17.脚手架计算................................................................................................ ２６17.1 悬挑架计算...................................................................................... ２６17.2外挂架施工：................................................................................... ４６17.3出料平台........................................................................................... ４７17.4 平台架的计算.................................................................................. ５８17.6防护网............................................................................................... ５９17.7移动吊篮：....................................................................................... ６１十八、施工计划安排..................................................................................... ６２附件：附图01~附图06：1．编制依据1.1合同或协议合同（协议）名称文件号签订日期时间呼和浩特市太伟海润大厦施工合同1.2施工图纸1.3主要规范、规程施工安全操作规程1.4施工组织设计施组名称编制日期编制人呼和浩特市太伟海润大厦施工组织设计2006.7 高杰2．工程概况2.1工程简介2.2脚手架施工说明2.2.1此脚手架主要用于±0.000以上（自然地坪以上）该楼搭设施工，所以方案仅考虑地面以上建筑的楼层变化情况。

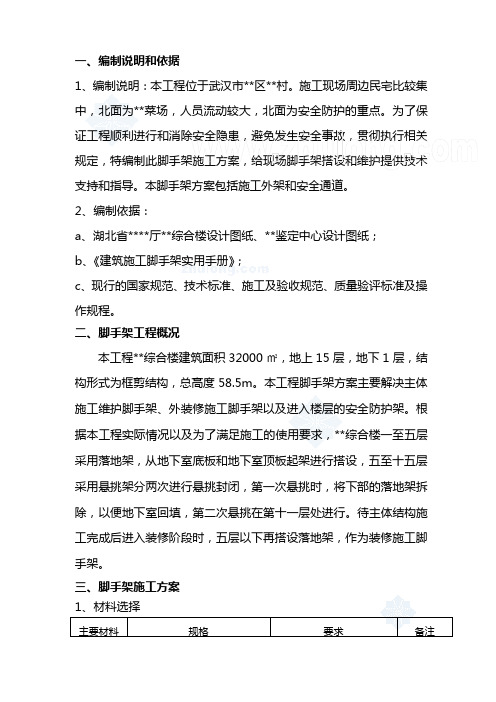

一、编制说明和依据1、编制说明：本工程位于武汉市**区**村。
施工现场周边民宅比较集中，北面为**菜场，人员流动较大，北面为安全防护的重点。
为了保证工程顺利进行和消除安全隐患，避免发生安全事故，贯彻执行相关规定，特编制此脚手架施工方案，给现场脚手架搭设和维护提供技术支持和指导。
本脚手架方案包括施工外架和安全通道。
2、编制依据：a、湖北省****厅**综合楼设计图纸、**鉴定中心设计图纸；b、《建筑施工脚手架实用手册》；c、现行的国家规范、技术标准、施工及验收规范、质量验评标准及操作规程。
二、脚手架工程概况本工程**综合楼建筑面积32000㎡，地上15层，地下1层，结构形式为框剪结构，总高度58.5m。
本工程脚手架方案主要解决主体施工维护脚手架、外装修施工脚手架以及进入楼层的安全防护架。
根据本工程实际情况以及为了满足施工的使用要求，**综合楼一至五层采用落地架，从地下室底板和地下室顶板起架进行搭设，五至十五层采用悬挑架分两次进行悬挑封闭，第一次悬挑时，将下部的落地架拆除，以便地下室回填，第二次悬挑在第十一层处进行。
待主体结构施工完成后进入装修阶段时，五层以下再搭设落地架，作为装修施工脚手架。
三、脚手架施工方案1、材料选择主要材料规格要求备注钢管外径48mm、壁厚3.5mm 钢管端部切口平整扣件直角、旋转和对接灵活无锈蚀裂痕脚手板300×50mm竹夹板平整规格强度足够工字钢14#，长度3m，5m 材质合格槽钢14#，长度3m 材质合格安全网1800*6000 材质合格其他材料铁丝、钢筋、钢板网等2、方案选型为保证施工过程中外架防护的统一协调，**综合楼在主体结构施工中都采用落地脚手架和悬挑脚手架配合，待**综合楼土方回填后再搭设落地架作为装修脚手架，所有外架搭设过程中均保持相同的纵向间距1500mm、横向间距800mm和步距为1800m。
（1）外架搭设平面图外架搭设平面图23地下室底板起架示图预埋钢管@4500抛杆@450垫板排水沟预埋钢管@4500预埋钢管@4500预埋钢管@4500垫板地下室顶板起架示图（2）地下室底板起架搭设图（3）地下室顶板起架搭设图4预埋钢管@4500预埋钢管@4500预埋钢管@450014号槽钢平铺在两条梁之间一层悬挑梁处起架示图层板满铺封严脚手板板上留洞穿钢丝绳钢丝绳提拉@4500内侧密目钢板网15.3(36.9)主体结构5～15层悬挑架预埋 25钢筋套环14工字钢间距1500层板满铺封严脚手板密目安全网安全防护兜网剪力撑沿长度方向设置内侧密目钢板网@4500预埋50cm钢管@4500预埋50cm 钢管@4500预埋50cm 钢管第9层（第15层）钢丝绳提拉卸载（水平间距4.5m）36.9(58.5)板上留洞第5层（第11层）钢丝绳提拉（水平间距4.5m）顶撑（4）一层悬挑梁处起架搭设图（5）主体悬挑架搭设图（5）屋面造型外架搭设图@4500预埋50cm钢管@4500预埋50cm钢管密目钢板网屋面造型外架搭设示图3、卸料平台在**综合楼中心结构及装修施工阶段，为了材料的周转，需设置卸料平台，以保证结构施工中拆下的模板、架料等材料用塔吊及时倒运到上方去。
**办公楼脚手架工程施工方案一、工程概况本工程位于**区**角，本工程建筑面积25397.3m2,结构形式为框架——剪力墙结构，主楼地下一层，地上十一层，附楼三层，建筑总高度为46.75m，一至三层层高为3.9m，四至九层为4.2m，十﹑十一层层高为4.5m。
建设单位为**，建立单位为**公司，设计单位为**有限责任公司。
开工日期2008年6月1日，竣工日期2009年8月30日。
二、脚手架总体设计1、本工程主楼地下一层，地下室施工时，搭设双排落地钢管脚手架。
作为模板支设及防水施工操作架。
2、地上部分外脚手架⑴、附楼一至三层脚手架随施工进展搭设，待独立柱基施工完毕土方回填至1.45m后随层开始搭设双排落地式钢管脚手架。
⑵、主楼外脚手架二层以上外脚手架采用型钢悬挑架沿建筑物高度划分两段搭设，脚手架立杆支撑在悬挑工字钢上。
第一段悬挑架悬挑工字钢从3.85m结构板面上开始。
第二段悬挑架悬挑工字钢安置在24.25m标高处结构板面上。
三、材质要求1、钢管采用Φ48mm×3.5mm的钢管。
钢管材质符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）中3.1要求。
对购进的钢管先除锈，内外壁刷涂两道防锈漆。
有严重锈蚀、弯曲、压偏损伤、及裂纹者禁止使用，外立杆横杆均为橙色，剪刀撑为红白相间（颜色间隔为50cm）。
2、扣件扣件采用可煅铸铸铁扣件，材质应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）中3.2要求。
3、脚手板采用宽厚不低于200㎜厚度不低于50mm的木板，材质不低于国家的Ⅱ等杉木和松木板，两端使用10—14号镀锌钢丝捆紧。
材质应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）中3.3要求。
四、附楼双排落地式钢管脚手架1、脚手架基础脚手架地基在基坑四周回填范围内，为保证脚手架的稳定性，基坑回填分层夯实达到设计的压实系数（95%）。
在回填土上铺15cm厚砂夹石，宽度为2.0m，环绕建筑物四周铺设，砂夹石上铺4m×0.3m×0.05m脚手板，脚手架内高外低，坡度为3%，底座垫板均应准确放在脚手板定位线上。
脚手架工程施工方案一、工程概况：本工程为*******************，该工程基础为钢筋砼条形基础，主体为框架结构。
本工程结构施工采用外双排脚手架及内满堂脚手架，装饰采用外双排脚手架。
二、脚手架搭设材料要求1）脚手架各种杆件采用外径48mm、壁厚3.5mm的焊接钢管，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，不合格的钢管决不允许使用。
2）扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。
扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。
3）脚手板采用50mm厚落叶松，宽度为250mm，使用的脚手板两端8cm 用12号铁丝箍绕3圈。
三、脚手架搭设技术措施1、施工准备（1）脚手架搭设之前，由工地技术负责人按脚手架搭拆方案向专业班组长逐段的进行书面技术交底，由专业班组长向操作人员进行班前技术交底。
（2）脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收，方准进行场使用，并进入现场后分类堆放整齐，挂牌标明准备使用。
（3）搭拆脚手架的操作人员必须持证上岗。
2、脚手架的基础（1）搭设前脚手架室外砼基础要具有足够的强度，室内回填土方要平整夯实，架基及周围不得积水，在距外脚手架立杆外侧0.5米处，设置一排水沟，使水流入场内水沟排出，以保证架基的承载能力。
（2）室内回填土夯实后，上面铺设厚度50mm的0.2×3m木脚手板，之后在木脚手板上站立杆，铺设木脚手板要平稳，不得悬空。
3、脚手架构造要求（1）外脚手架：立杆排距1.2m，立杆纵距1.5m，大横杆步距1.8m，小横杆间距1.2m，立杆、大横杆均采用十字扣件对接，在搭设过程中立杆要搭设在大横杆的外侧，相邻两根杆件接头要相互错开一步且不于500mm,各接头中心距主节点的距离不应大于步距的1/3。
ANC大厦办公楼脚手架工程施工方案本工程内脚手架采用普通钢管满堂脚手架；外脚手架五层及以下采用落地式双排钢管外脚手架，塔楼外脚手架采用整体提升式脚手架。
一、内脚手架搭设1、搭设施工顺序流程图：立杆→扫地杆→首步大、小横杆→铺设脚手板→第二步大小横杆→外剪刀撑2、搭设方法与要求立柱杆间距1.2m，在搭立杆时应在其底部距板底0.2 m 处设置一道大、小横杆（即扫地杆）以保证脚手架底部的整体性。
首步大小横杆步高上下步应交叉设置于立杆不同侧面，以减小偏心受荷。
在搭第三步脚手同时应在立柱外侧按规定设置剪刀撑，与立杆和大横杆的连接采用回转扣件，剪刀撑的纵向接长应采用旋转扣件，不宜采用对接扣件，在安装扣件时，所有扣件的开口必须向外，以防划伤操作人员。
二、落地式外脚手架搭设本工程裙楼地上为三层框架结构，因此采用落地式脚手架，井架设在脚手架边缘。
裙楼双排脚手架搭设程序及方法。
落地双排钢管外脚手架由脚部垫平槽钢、立杆、大横杆、小横杆、剪力撑、脚手板及绿色密目安全网构成，立杆纵向间距1.5M，横向间距0.9m，步高1.8m，每一步高内设扶手栏杆二道，每隔6 根立杆搭设剪力撑，每一步高上架设一层竹篦板。
所有钢管刷黄色油漆，绿色安全网罩在外架立面内侧。
1、搭设注意事项（1）搭设脚手架前应作仔细筛选，不同长度规格的钢管应分别堆放，严格按设计图纸要求长度选用，以保证外架安全、美观。
（2）立杆竖立应做到纵成线、横成方，杆身垂直。
（3）大横杆：上下横杆的接长位置应错开布置在不同的立杆纵距中。
（4）小横杆：贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。
（5）剪力撑、斜撑、外立杆平面剪力撑与水平面成45 度角满布。
摆放扫地杆→逐根竖立杆→装扫地小横杆→安装第一步大横杆→安装第一步小横杆→安横向斜杆→安装第二步大横杆→安装第二步小横杆→安水平斜杆→连墙附着安装→设置挑撑杆、栏杆→接立杆→加设剪力撑→铺脚手板（竹篱笆片）→张挂安全网3、脚手架的拆除脚手架拆除顺序必须遵循和搭设相反的顺序，即先搭后拆，后搭先拆，每步同时拆除，不允许同时拆除脚手架。
某高层住宅楼脚手架工程施工方案脚手架方案经批准后方可施工，且安装完毕后必需经过安全检查员验收与方案相符合后才能使用，脚手架的拆除也必需申报方案批准后才能进行。
根据工程结构特点和实际施工情况，结构施工时采用挑架，待结构施工完毕后，将挑架拆除，采用吊篮用于外墙施工。
本工程采用悬挑式双排脚手架，用3m长钢管做悬挑，间距1.5m，每四层悬挑，架体高度11.4米，立杆间距1.5米。
脚手架的搭设方法：搭设方法如图所示，将3m长的钢管穿于楼板留设的钢筋套子内，外挑1.5m，沿建筑物四周每1.5m一根，从根部0.5m处、2m处豫埋Φ20钢筋套子，用以固定钢管，外挂密目网，下设水平支撑网。
挑杆间距1.5m，外挑1.5m 立杆间距1.5m小横杆与柱拉结，与立杆间距不大于30cm预埋φ20钢筋图1-1 悬挑架支撑示意图三、构造要求及技术措施1、纵向水平杆（1）纵向水平杆设置在立杆内侧，其长度不小于3跨（2）纵向水平杆接长采用对接扣件连接，纵向水平杆对接扣件必须交错布置，两根相邻纵向水平杆的接头不能设置在同步或同跨内；不同步不同跨两个相邻接头在水平方向错开的距离不小于500mm。
2、横向水平杆（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于150mm，双排脚手架靠墙一端外伸长度a不大于0.4l，且不大于500mm（2）作业层上非主节点处的横向水平杆，根据支撑脚手板的需要等间距设置，最大间距不大于纵距的1/2（3）硬防护使用竹笆脚手板，双排脚手架的横向水平杆两端，用直角扣件固定在立杆上3、脚手板（1）作业层脚手板采用5cm厚木板铺设，铺满、铺稳，离墙面120-150mm（2）作业层端部脚手板探头长度不大于150mm，其板长两端与支承杆进行可靠的固定4.立杆（1）立杆必须用连墙杆与建筑物可靠连接（2）立杆接长接头必须采用对接扣件连接（3）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm5、连墙杆（1）连墙杆靠近主节点设置，偏离主节点的距离不大于300mm （2）连墙杆从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采取其他可靠措施固定（3）采用刚性连墙件与建筑物可靠连接，连墙杆采用梅花型布置，水平间距不大于6m，竖直间距不大于4m6、剪刀撑和横向斜撑（1）脚手架必须设置剪刀撑（2）每道剪刀撑宽度不小于4m，且不大于6m，斜杆与地面的倾角在45度-60度之间（3）剪刀撑斜杆的接长采用搭接，搭接长度不小于1m，扣件不少于3个固定（4）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上7、防护设施根据现场施工平面布置、各单体结构特点，外围护采用四层悬挑的双排脚手架，待结构主体施工至六层时，将1—4层架体拆除（第二、三次挑架同上）。
W W W .Z H U L O N G .C OM 湖北武汉某办公大楼工程脚手架施工方案一、编制说明和依据1.1、编制说明由于本工程施工场地狭窄，○D 轴与居民楼最近距离只有3m，该工程在施工过程中对周围环境存在安全隐患，为了保证工程顺利进行和消除安全隐患，避免发生安全事故，特编制本工程脚手架施工方案，用以指导脚手架工程施工。
1.2、 编制依据 a、湖北省××××办公大楼工程设计图纸； b、《建筑施工手册》（第四版）；c、《建筑施工高处作业安全技术规范》JGJ80-91；d、《冷弯薄壁型钢结构技术规范》GB50018-2002；e、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；f、《建筑施工安全检查标准》JGJ59-99；g、现行的国家规范、技术标准、施工及验收规范、操作规程； h、现场提供的脚手架作业场面的情况。
二、工程概况2.1、建设概况湖北省××××办公大楼工程位于武汉市××路，建筑占地面积为969m 2，总建筑面积12652.29m 2。
本工程地下室一层为地下室车库和设备用房，层高4.17m；地上12层为办公用房，一层层高为4.5m，W W W .Z H U L O N G .C OM 其余各层层高 3.9m。
抗震设防烈度为六度，人防防护等级为六级，采用框架剪力墙结构，建筑总高度53.7m。
2.2、脚手架概况本工程脚手架拟采用悬挑方式，根据建筑实际情况，拟与地下室至第二 层（标高4.470m）采用双排全落地脚手架；在第二层板面（即标高 4.470m）开始沿楼板周边预埋钢筋卡环，固定悬挑工字钢，采用悬挑脚手架，搭设高度考虑六层，然后于第八层采用同样方式悬挑至屋面。
三、施工准备3.1、脚手架的材料选择及要求根据本工程的结构特点和钢管刚度好、强度高等优点，结合我司丰富的施工经验，本工程内、外脚手架全部采用扣件式钢管脚手架，选材方面必须遵循以下原则：a、钢管：采用外径48mm、壁厚3.5mm 的焊接钢管，钢管端部切口平整。
b、悬挑梁采用18＃工字钢，工字钢材质应符合验收规范要求。
c、禁止使用有变形、裂纹、锈蚀等缺陷的钢管。
其材性应符合《碳素结构钢》（GB700-88）的相应规定。
d、扣件：本脚手架工程所采用的扣件共有三种：直角扣件、旋转扣件和对接扣件。
扣件规格必须与钢管管径相配合，以保证贴合面的严格整形，扣紧时接触良好。
扣件质量符合我国现行标准，严禁使W W W .Z H U L O N G .C OM 用不合格、锈蚀和有裂纹等缺陷的扣件。
扣件的活动部位应能灵活转动，旋转扣件的两旋转面间隙小于1mm。
e、脚手板：采用300×50mm 的竹夹板，制作要符合规范要求，材料要有足够的强度。
f、其它材料：用于绑扎、连接、围护和固定等作用的其它材料，如镀锌铁丝、密目安全网等，均需符合国家标准和规定。
g、搭设前，对进场的脚手架杆、配件（新、旧材料）等进行严格的检查，符合要求后才能使用。
3.2、脚手架方案选型3.2.1 外脚手架（脚手架在周边交圈搭设）由于本工程工期紧，为确保内、外同时施工互不干扰，要求外脚手架满足下述功能要求： ·框剪结构支模时的操作层；·框架填充墙砌筑时的防护体系；·外装修的操作层。
a、地下室至第二层（标高4.470m）部分 本工程地下室至第二层部分采用落地式双排扣件式钢管脚手架，搭设高度为9m，主要用于地下室至第二层结构施工阶段安全围护。
b、二层（标高4.470m）以上部分本工程从第二层结构楼板开始采用悬挑式双排脚手架，脚手架分两次悬挑，即在第二层楼板（标高4.47m）、八层楼板（标高27.87m）分别挑出。
悬挑脚手架立杆纵距为1500mm，立杆横距为900mm，步距为1800mm。
悬挑外架的支撑为“下撑上拉”式，即下部采用3m 长18N G .C O M 号工字钢支撑，工字钢间距3000mm。
上部采用6×19软钢丝绳斜拉。
悬挑长度为1200mm，附着段的长度为1800mm，每个悬挑型钢设置两个φ25钢筋拉环，间距为1200mm。
见附图：3.2.2 里脚手架所有楼层及地下室的梁、板支模均采用满堂脚手架支撑，立杆横距1000mm，立杆纵距1200mm，步距1200mm （第一步为1500mm，下设扫地杆 ）。
3.2.3 卸料平台 在结构及装修施工阶段，为了材料的周转，需设置卸料平台，以保证结构施工中拆下的模板、架料等材料用塔吊及时倒运到上方去。
设置方法如下：从第二层开始，每层设置1座悬挑式定型卸料平台，卸料平台设置在○A /○1-○2轴或○A /○3-○4轴之间，为了方便吊运材料，上下卸料平W W W .Z H U L O N G .C OM 台要错开设置。
卸料平台的尺寸及安装见如上图所示。
卸料平台上应设限定荷载标牌。
四、施工工艺过程4.1、悬挑脚手架搭设流程放置悬挑水平横杆→大横杆→斜撑杆→内立杆→加强短杆→外立杆→竹笆脚手板→校正立杆垂直度、大横杆、小横杆符合要求后，按Nm 60~40力矩拧紧扣件，螺栓→栏杆→小横杆→用短钢管与结构拉结→水平杆与预埋固定→按作业程序和要求继续搭设→随搭设进程及时装设连墙件及剪力撑→设作业层间杆、铺设脚手板，设置挡脚板，挂密目安全网进行围护封闭→验收使用。
4.2、脚手架的搭设要求4.2.1 搭设作业要求a、楼层满堂脚手架立杆底部应加设木垫板。
b、搭设前对脚手架杆、配件进行严格检查，禁止使用规格和质量不合格的杆、配件，对预埋的钢筋套环进行检查，确保钢筋套环的质量。
c、搭设作业前必须在统一指挥下进行，严格按操作程序进行。
d、按施工设计放线，标定立杆位置，确保脚手架外观质量。
e、周边脚手架从一个角部开始向两边延伸交圈搭设。
f、开始搭设时，在设置第一排连墙件前，适量设置抛撑，以确保构架和架上作业人员的安全。
g、剪力撑、斜杆等整体拉结杆件和连墙件，随搭升的架子一起W W W .Z H U L O N G .C OM 及时设置。
h、脚手架处于顶层连墙件点之上的自由高度不大于6m。
4.2.2 杆配件的技术要求a、立杆的对接扣件交错布置，两相邻立杆接头不设在同步同跨内，两相邻立杆接头高度方向错开的距离不小于500mm，各接头中心距主节点的距离不大于步距的1/3。
b、纵向水平杆设于横向水平杆之下，立杆的内侧用直角扣件与立杆扣接牢固。
c、纵向水平杆长度不小于3跨，且不小于6m，用对接扣件连接，对接头应交错布置。
d、同步纵向水平杆必须四周交圈设置。
e、每一主节点处设置一根横向水平杆，并用直角扣件与纵向水平杆扣接 牢固。
f、扣件要拧紧扣牢，拧紧力矩在40~60Nm 之间。
g、位于主节点处固定横向（或纵向）水平杆，剪力撑等扣件的中心线距主节点距离不大于150mm。
h、对接扣件的开口向上或向内设置。
i、杆件在结扎处之端头伸出盖板边缘长度不小于0.1m。
4.2.3 连墙件的要求a、在每层梁上预埋钢管铁件，按4.5m 设置，用定长拉杆连接。
b、连墙杆宜呈水平设置，尚不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。
W W W .Z H U L O N G .C OM c、连墙点不得取消，不能设置的位置应在附近补强。
4.3、剪刀撑的设置本工程外架需要设置剪力撑，剪力撑的设置需符合如下要求： a、剪刀撑随脚手架的搭升及时设置。
b、剪刀撑沿脚手架高度方向连续设置。
c、剪刀撑沿脚手架水平方向连续设置。
d、剪刀撑要求联系5—7根立杆。
e、剪刀撑与地面夹角在45°～60°之间。
f、剪刀撑斜杆用旋转扣件固定于与之相交的横向水平杆的伸出端或立杆上。
旋转扣件中心线距主节点距离不大于150mm。
g、剪刀撑斜杆接头可采用对接扣件或搭接连接。
当采用搭接时，搭接长度不小于1m，并等距离设置3个旋转扣件固定，主杆伸出端部扣件的长度不小于10cm。
4.4、脚手板及其它作业层板的铺设a、脚手板（或铺板）铺平铺稳，并用18#铁丝予以绑扎固定。
b、脚手架与楼层间的空隙用模板封闭。
c、脚手板必须铺满，采用搭接铺放，其搭接长度不小于200mm，且在搭接段中部设有支承横杆。
d、铺板时严禁出现端头超出支承横杆250mm 以上未作固定的探头板。
e、脚手架由下而上按顺序搭设，每完成一部架后检查并校正立杆纵距、横距、垂直度及纵向横杆的水平度，各杆件的允许偏差要符W W W .Z H U L O N G .C OM 合有关规定。
4.5、脚手架的安全防护4.5.1 安全网的选择本工程采用全封闭式密目安全网进行防护。
为确保整个架体安全牢靠，美观实用，外排架体涂黄色油漆，安全防护采用绿色密网遮挂。
因架体美观安全需要，每四层设一层着色挡脚板，着色用黄油漆与水平方向成45º涂刷，板材用五层板，高400mm。
4.5.2 安全网的搭设要求及注意事项 a、所用进场安全网都要求进行试验，试验合格后方可使用。
b、安装前必须对网和支撑进行下列检查：网的标牌与选用相符；网的外观质量无任何影响使用的庇病；支撑物（架）有适合的强度、刚性和稳定性，且系网处无撑角和尖锐边缘。
c、为保护网不受损坏，应避免把网拖过粗糙的表面或锐边。
d、安全网安装时，系绳的系结点应沿网边均匀分布，间距为750mm，系结应牢固、易解开和受力后不会松脱。
e、安全网系好后要求整齐、美观。
f、为了防护安全，要求挂安全网高出相应施工作业层1.5m。
g、每施工层脚手架均设挡脚板及防护栏杆，防护居中设置。
h、挡脚板设于外排立杆内侧。
i、整个脚手架外侧满张密目安全网，绑扎牢固，四周交圈设置，网间不得留有缝隙。
W W W .Z H U L O N G .C OM j、有进入现场的通道上方用钢管搭设防护棚，顶面满铺脚手板防护，并满张密目安全网，侧面亦满张密目安全网。
k、在电梯井口、通风口、管井口等周边搭设脚手架前，每层用竹夹板进行封闭。
l、架体内封闭：首层及施工层以下每隔10m 满铺脚手板进行封闭。
4.6、脚手架的使用要求a、作业层架面上的施工荷载（人员、材料、机具重量）不超过2/3m KN 。
b、在架板上堆放的标准砖不得多于单排立码3层。
砂浆和容器总重不得大于KN 5.1。
施工设备重不得大于KN 1，使用人力在架上搬运和安装的构件的自重不得大于KN 5.2。
c、架面上设置的材料应码放整齐稳固，不影响施工操作的人员通行。
严禁上架人员在架面上奔跑或退行。
d、作业人员在架上的最大作业高度以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。
e、在作业中禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。
